KÄYTTÖOHJE Living LVSUB flat AUDIO PRO

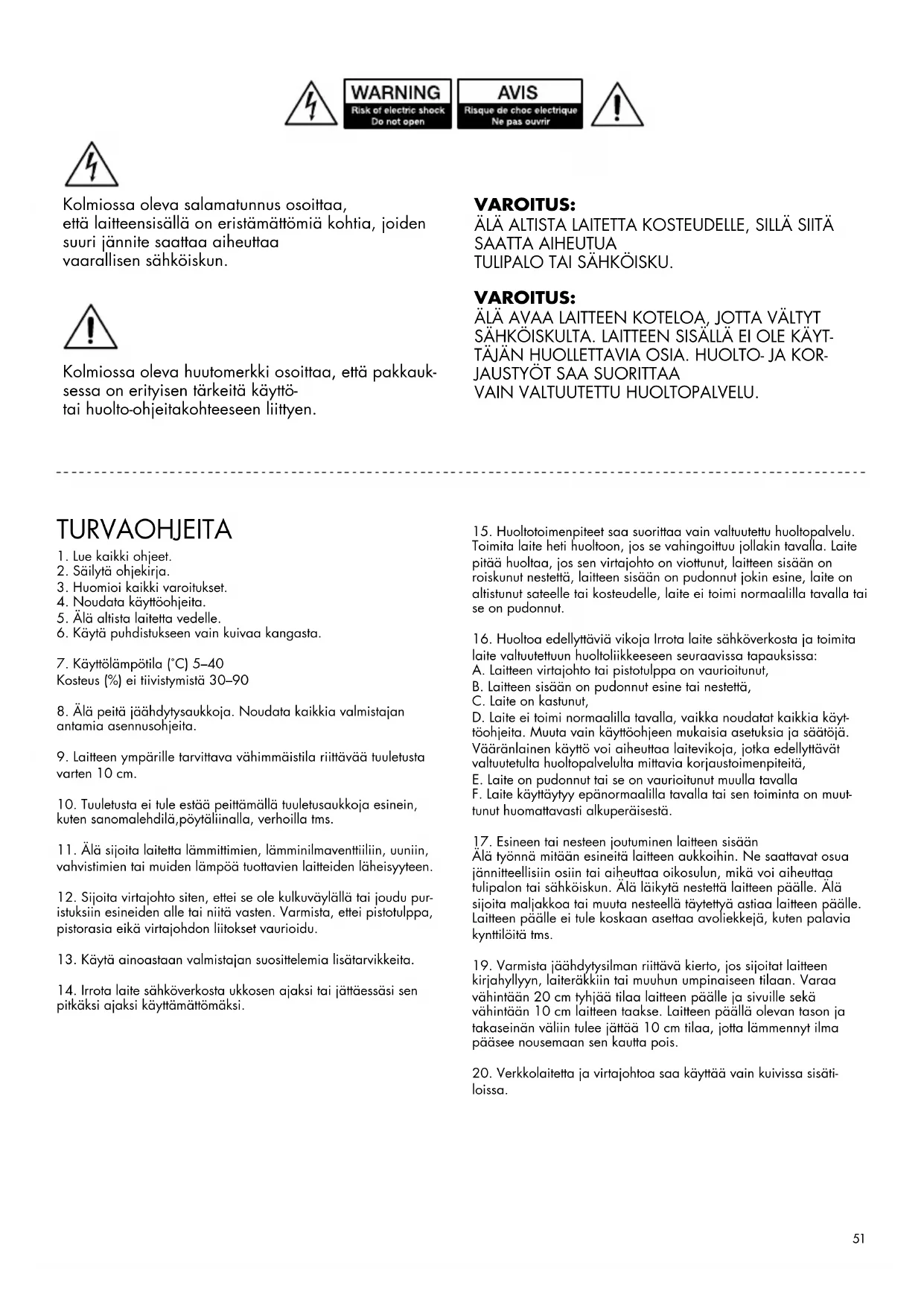

1. Lue kaikki ohjeet.

2. Säilytä ohjekirja.

3. Huomioi kaikki varoitukset.

4. Noudata käyttöohjeita.

5. Älä altista laitetta vedelle.

6. Käytä puhdistukseen vain kuivaa kangasta.

7. Käyttölämpötila (˚C) 5–40

Kosteus (%) ei tiivistymistä 30–90

8. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan

antamia asennusohjeita.

9. Laitteen ympärille tarvittava vähimmäistila riittävää tuuletusta

10. Tuuletusta ei tule estää peittämällä tuuletusaukkoja esinein,

kuten sanomalehdilä,pöytäliinalla, verhoilla tms.

11. Älä sijoita laitetta lämmittimien, lämminilmaventtiiliin, uuniin,

vahvistimien tai muiden lämpöä tuottavien laitteiden läheisyyteen.

12. Sijoita virtajohto siten, ettei se ole kulkuväylällä tai joudu pur-

istuksiin esineiden alle tai niitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu.

13. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita.

14. Irrota laite sähköverkosta ukkosen ajaksi tai jättäessäsi sen

pitkäksi ajaksi käyttämättömäksi.

15. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu.

Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut.

16. Huoltoa edellyttäviä vikoja Irrota laite sähköverkosta ja toimita

laite valtuutettuun huoltoliikkeeseen seuraavissa tapauksissa: A. Laitteen virtajohto tai pistotulppa on vaurioitunut, B. Laitteen sisään on pudonnut esine tai nestettä, C. Laite on kastunut, D. Laite ei toimi normaalilla tavalla, vaikka noudatat kaikkia käyt- töohjeita. Muuta vain käyttöohjeen mukaisia asetuksia ja säätöjä. Vääränlainen käyttö voi aiheuttaa laitevikoja, jotka edellyttävät valtuutetulta huoltopalvelulta mittavia korjaustoimenpiteitä, E. Laite on pudonnut tai se on vaurioitunut muulla tavalla F. Laite käyttäytyy epänormaalilla tavalla tai sen toiminta on muut- tunut huomattavasti alkuperäisestä.

17. Esineen tai nesteen joutuminen laitteen sisään

Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Laitteen päälle ei tule koskaan asettaa avoliekkejä, kuten palavia kynttilöitä tms.

19. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen

kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois.

20. Verkkolaitetta ja virtajohtoa saa käyttää vain kuivissa sisäti-

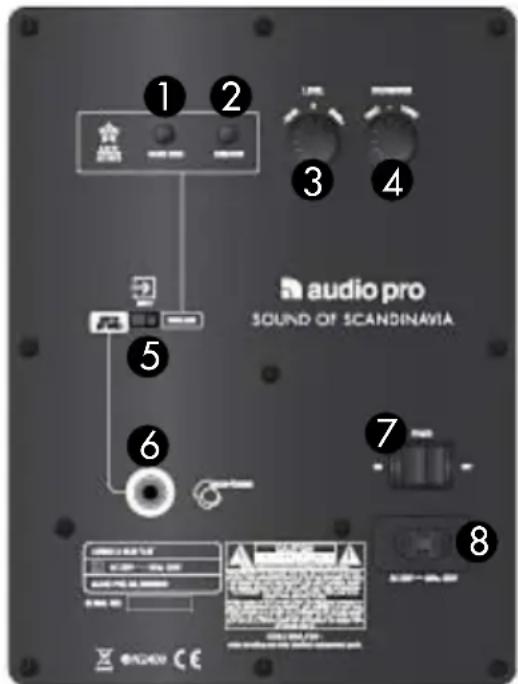

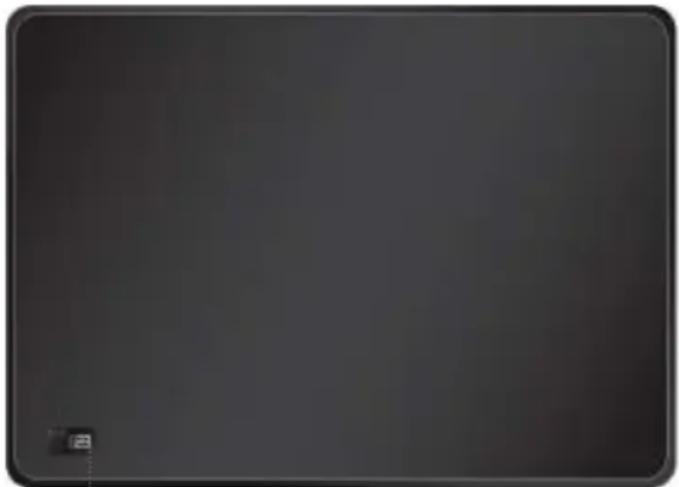

VAIN VALTUUTETTU HUOLTOPALVELU. Kolmiossa oleva salamatunnus osoittaa, että laitteensisällä on eristämättömiä kohtia, joiden suuri jännite saattaa aiheuttaa vaarallisen sähköiskun. Kolmiossa oleva huutomerkki osoittaa, että pakkauk- sessa on erityisen tärkeitä käyttö- tai huolto-ohjeitakohteeseen liittyen.52 SOUMI YLEISKATSAUS TAKAPANEELIETUOSA: LED JA NÄYTTÖNäytössä näkyy: äänenvoimakkuus 0-31, alueet A-B-C, talokoodit 1-2-3. Kun LED-valo palaa (ei vilku) sinisenä, langaton yhteys on luotu.Punainen valo merkitsee, että langatonta yhteyttä tai lähetystä ei ole (valmiustila).Vihreä valo merkitsee, että langaton laitepari-yhteys on luotu.1. Talokoodi (kanava) -painike.2. Alue/Parinmuodostus-painike.3. Taso. Säädä äänenvoimakkuus.4. Jakosuodin. Säätää ylempää jakotaajuutta.5. Tulon valinta. Valitse langallinen tai langaton.6. Linjatulo. Liitä stereon/vastaanottimen sub-lähtöön.7. Virtakytkin, ON/OFF.8. Vaihtovirtavirtapistokkeeseen, 230V.

TEKNISET TIEDOT Tyyppi: Aktiivinen DSP-bassokaiutin, sisäänraken- nettu langaton vastaanotin Vahvistin: 200 W digitaalinen D-luokan vahvistin Bassokaiutin: 8” long throw Taajuuskaista: 35 – 100 Hz Jakotaajuus: 50 – 90 Hz Mitat KxLxS: 152 x 500 x 360mm OMINAISUUDET - Sisäänrakennettu langaton vastaanotin - Ottaa automaattisesti yhteyden Audio Pro -audioverkkoon - Langaton full CD -laatuinen äänensiirto - Langaton huoneesta huoneeseen -etäisyys: korkeintaan 20 metriä - Sama huone: korkeintaan 50 metriä - Esteetön tila: korkeintaan 100 metriä - Ei kuultavaa aikaviivettä - RF-taajuus: 2.4 GHz - Näytteenottotaajuus: 48 KHz - Laitteen oma protokolla53

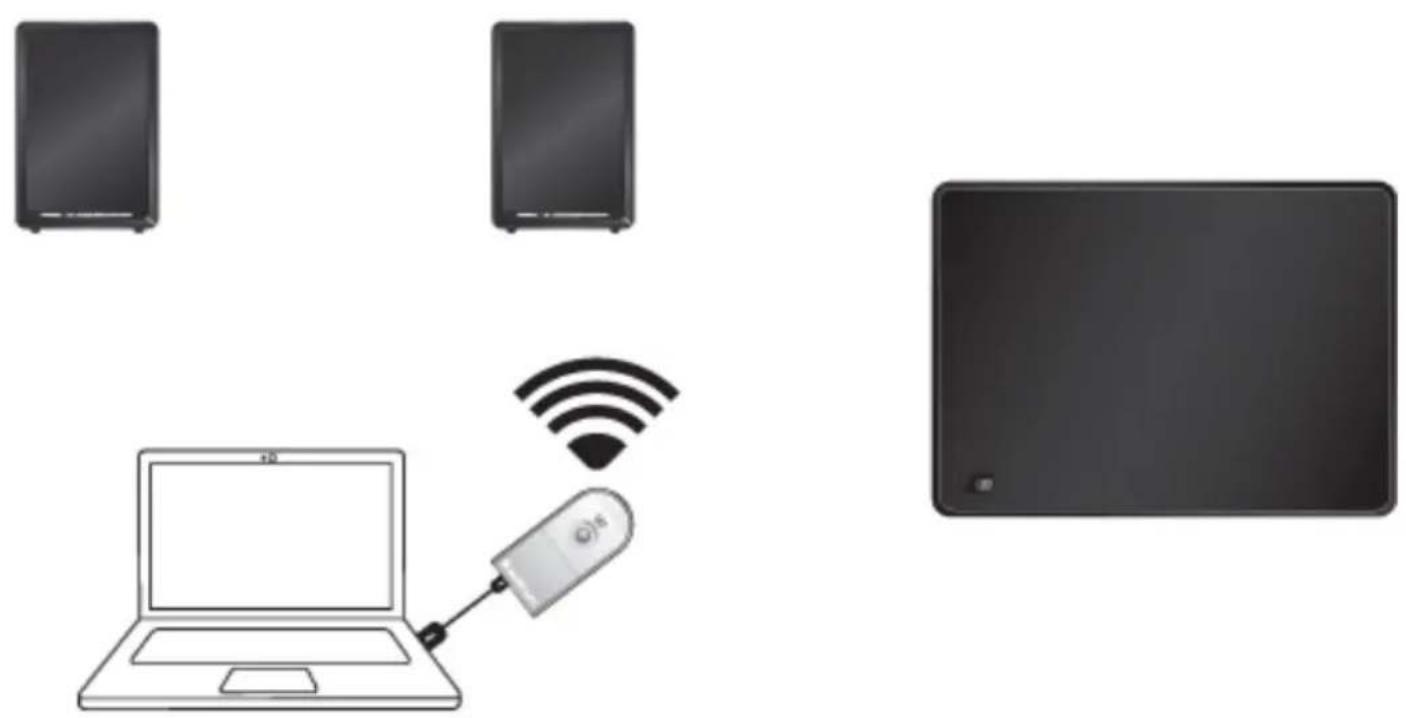

Jotta voit käyttää LV-SUB FLAT:ia langattomasti, sinulla tulee olla Audio Pro -lähetin (TX100, TXD200 tai LV-HUB). LV-SUB FLAT liitetään automaattisesti olemassa olevaan verkkoon. Aseta vain sama talokoodi ja alue kuin olemassa olevilla LV-kaiuttimilla ja liitä LV-SUB FLAT virtapistokkeeseen. LV-SUB FLAT:in LIITTÄMINEN OLEMASSA OLEVAAN VERKKOON ENSIMMÄISTÄ KERTAA: Äänenvoimakkuustasojen synkronoiminen niin, että LV-SUB toistaa samalla tasolla kuin verkon muut kaiuttimet:

1. Varmista, että kaikki alueen (A, B tai C) kaiuttimet, mukaan lukien LV-SUB FLAT, on kytketty päälle

ja asetettu samalle alueelle ja talokoodille (kaikkien LV-kaiuttimien oletusasetusalue on A).

2. Aseta taso LV-SUB:in takana keskiasentoon (0).

3. Nosta tai laske äänenvoimakkuutta kauko-ohjaimen alueen äänenvoimakkuudella: A, B tai C

(tähtää kauko-ohjaimella vastaanottavaa kaiutinta, esim. LV-1, LV-2 tai LV-3 -kaiutinta).

4. Kaikkien alueen yksiköiden äänenvoimakkuustasojen tulisi olla nyt synkronoidut.

Jos et synkronoi tasoja, LV-SUB saattaa lähettää liikaa tai liian vähän bassoa. (voit nostaa tai laskea bassoääntä manuaalisesti, jos haluat säätää basson tasoa. Nämä säädöt löytyvät LV-SUB:in takaosasta). Huomio: - LV-SUB FLAT:in äänenvoimakkuutta säädetään verkossa samalla kauko-ohjaimella kuin Audio Pron langattomien LV-kaiuttimien äänenvoimakkuutta. Aseta sama talokoodi ja alue kuin kaiuttimilla, joiden kautta haluat LV-SUB FLAT:in toistavan musiikkia - Löydät manuaaliset oletusasetukset, kuten bassokaiuttimen äänenvoimakkuus ja jakotaajuus, LV-SUB FLAT:in takaosasta.54

TXD200/LV-HUB-LÄHETTIMIEN PARINMUODOSTUS

SEINÄKIINNITYS LV-SUB FLAT voi luoda laitepariyhteyden vain TXD200- ja LV-HUB-lähettim- ien kanssa sekä yhdessä uusimpien LIVING-kaiutinmallien kanssa parin- muodostustoiminnolla. LV-SUB FLAT toimii myös TX100-standardilähettimellä. Parinmuodostus lukitsee Audio Pro -verkon, jotta pääsy muihin lähiym- päristön langattomiin Audio Pro -verkkoihin estyisi. Parinmuodostustilan ulkopuolella TXD200 ja LV33 toimii kaikkien langattomien Audio Pro -tuot- teiden kanssa. LV-SUB FLAT:in PARINMUODOSTUS TXD200/LV-HUB-LÄHETTIMIEN KANSSA

1. Paina lähettimen parinmuodostuspainiketta kahden sekunnin ajan. LED-

valo alkaa vilkkua vihreänä.

2. Pidä LV-SUB FLAT:in ALUE/PARINMUODOSTUS-painiketta pohjassa 3

sekunnin ajan (painike sijaitsee takavahvistuspaneelissa). LED-valo alkaa vilkkua vihreänä ja näytössä näkyy: Pr-

3. Kun sekä lähettimen että alibassokaiuttimen LED-valot palavat vilkku-

mattomina ja vihreinä, alibassokaiuttimen parinmuodostus järjestelmäsi kanssa on onnistunut. Huomio:

1. Parinmuodostus ei toimi vanhemmissa LIVING-kaiutinmalleissa.

2. Poista järjestelmän parinmuodostus (kaikkien saman äänenvoimakkuusalueen kaiut-

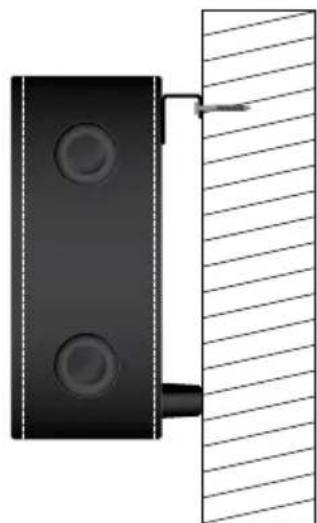

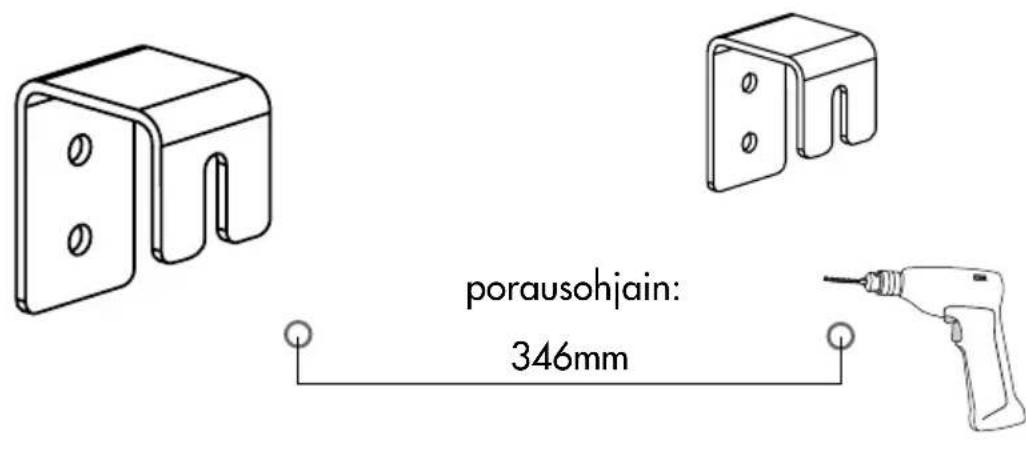

timien parinmuodostus poistetaan): - Kytke TXD200/LV-HUB irti virtalähteestä. - Samalla kun painat parinmuodostuspainiketta, kytke TXD200 uudelleen virtalähteeseen ja pidä painike pohjassa vielä kuuden sekunnin ajan. Yksikköjen parinmuodostus on nyt poistettu. Valmistele mukana tulevat seinäkiinnitykset ja kiinnitä ne LV-SUB FLAT:iin sopivilla ruuveilla. Kiinnitä ruuvit seinään poraohjaimen mukaisesti. Käytä seinämateriaaliin ja LV-SUB FLAT:in painoon sopivia ruuveja (ruuvit myydään erikseen). Ripusta LV-SUB FLAT seinään kiinnitettyihin kiinnityksiin. Pidä alemmat kumijalat auki, sillä niillä varmistetaan oikea etäisyys seinään. 346mm porausohjain:55

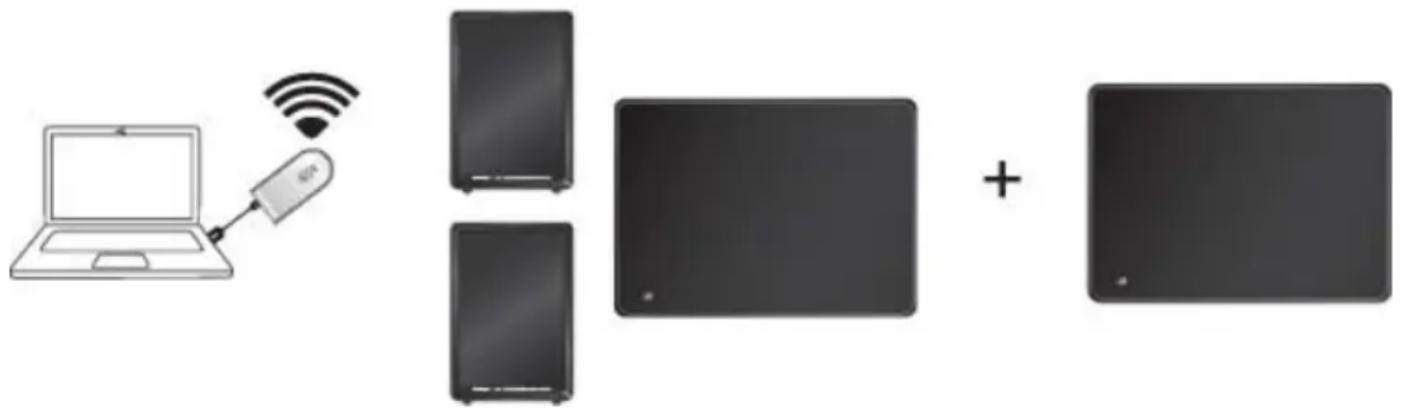

MUIDEN LV-SUB FLAT:IEN LISÄÄMINEN

LANGATTOMAAN VERKKOOSI ALIBASSOKAIUTTIMEN SIJOITTAMINEN Langattomasti toimivan LV-SUB FLAT:in sijoittaminen on helppoa. Kytke se pistorasiaan ja aseta se lähettimen kantoalueelle. Optimaalisen bassontoiston luomiseksi alibassokaiutin on syytä sijoittaa lähelle seinää tai nurkkaan. Nurkkasijoittaminen voi luoda tehokkaan basson, joten kannattaa kokeilla eri paikkoja sopivan bas- sontoiston löytämiseksi.

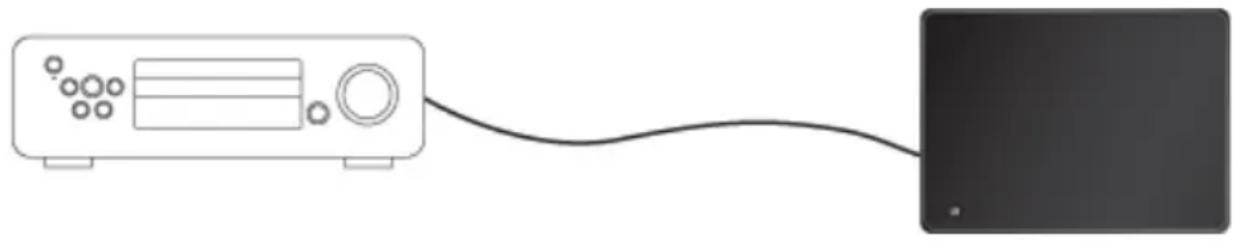

ANALOGINEN LIITÄNTÄ STEREOON/VASTAANOTTIMEEN

Voit luoda standardiliitännän LV-SUB FLAT:ista mihin tahansa sub-lähdöllä varustettuun stereoon/ vastaanottimeen. Liitä kaapeli sub-lähdön ja LV-SUB FLAT:in takaosassa olevan linjatulon välille. VARMISTA, että olet kytkenyt tulovalinnan arvoon LANGALLINEN. Voit lisätä rajattoman määrän LV-SUB FLAT-alibassokaiuttimia verkkoon, kunhan ne on vain sijoitettu lähettimen kantoalueelle. Kaikki LV-SUB FLAT:it vastaanottavat signaalin lähettimestä samalla talokoodilla. Voit käyttää useita alibassokaiuttimia yhdessä huoneessa tai erillisiä alibassokaiuttimia useissa huoneissa.56

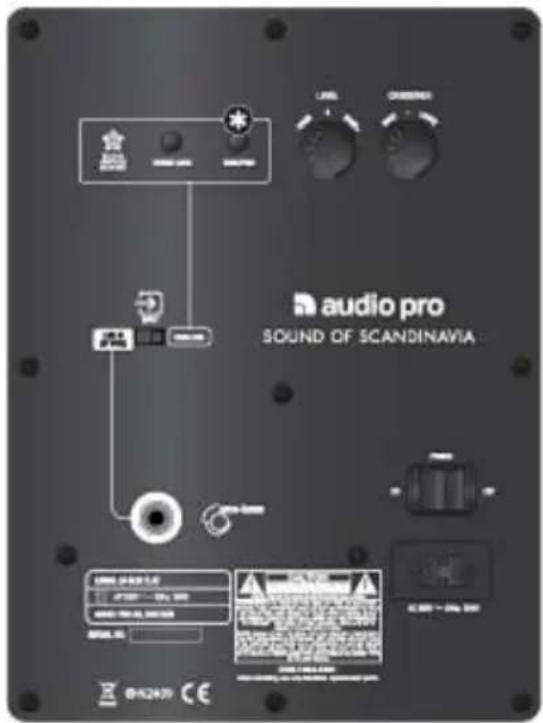

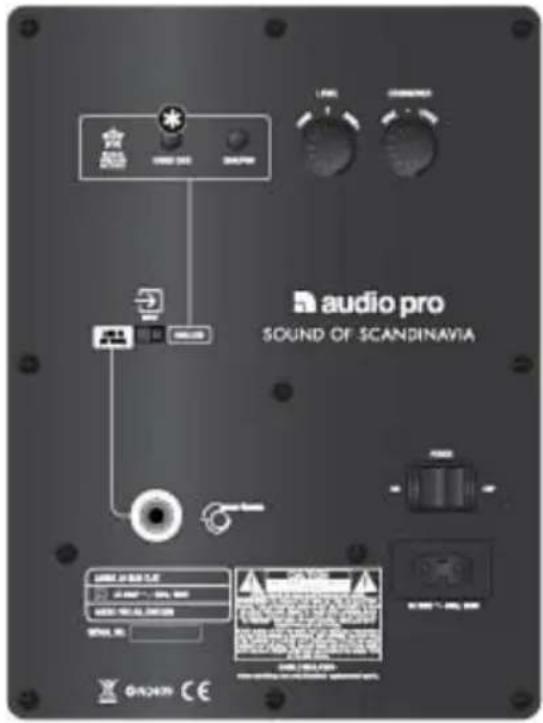

DIEN 1, 2 TAI 3 VÄLILLÄ (NÄKYY MYÖS ETUNÄYTÖSSÄ) Talokoodin valitsin sijaitsee LV-SUB FLAT:in takapaneelissa. Aseta sama numero (1, 2 tai 3) kuin TX100/TXD200-lähet- timelle. Talokoodia voi verrata kanavaan, jonka kautta langattomat signaalit lähetetään. Musiikkia voidaan lähettää samanaikaisesti verkon kolm- esta eri äänilähteestä. PAINA LYHYESTI PAINIKETTA SELATAKSESI ALUEIDEN A, B TAI C VÄLILLÄ (NÄKYY MYÖS ETUNÄYTÖSSÄ). Alueen valitsin sijaitsee LV-SUB FLAT:in takapaneelissa. Aseta sama kirjain (A, B tai C) kuten muissa kaiuttimissa, jotka haluat samalle alueelle. Talokoodi (kanava) voidaan jakaa enintään kolmeen alueeseen. Voit säätää näiden alueiden äänenvoimakkuutta erikseen kauko-ohjaimella. Voit esimerkiksi säätää yhden äänenvoimakkuustason keittiöön, toisen olohuoneeseen ja kolmannen makuuhuoneeseen.57 ÄÄNENVOIMAKKUUDEN SÄÄTÖ KOLMELLA ERI ALUEELLA ERIKSEEN Jotta voisit kuunnella samaa musiikkia eri äänenvoimakkuuksilla eri huoneissa/alueilla, voit jakaa kunkin talokoodin kolmeen eri äänenvoimakkuusalueeseen. Kullakin alueella on eri äänenvoimak- kuustaso. Tämä on erittäin kätevää silloin, kun haluat esimerkiksi yhden äänenvoimakkuustason olohuoneeseen ja matalamman äänenvoimakkuustason keittiöön. Voit asentaa kullekin alueelle niin monta LIVING-kaiutinta kuin haluat tai vain yhden kaiutinparin. Alueen äänenvoimakkuutta voi säätää helposti kauko-ohjaimella. Huomio:

1. Kaikki LV-kaiuttimet on asetettu A-alueelle ja äänenvoimakkuustaso oletusarvoon 17.

2. Kukin talokoodi (1, 2 ja 3) voidaan jakaa enintään kolmeen alueeseen (A, B ja C).

3. Voit asentaa niin paljon kaiuttimia kuin haluat kullekin talokoodille ja kullekin alueelle. Alueen ei tarvitse olla

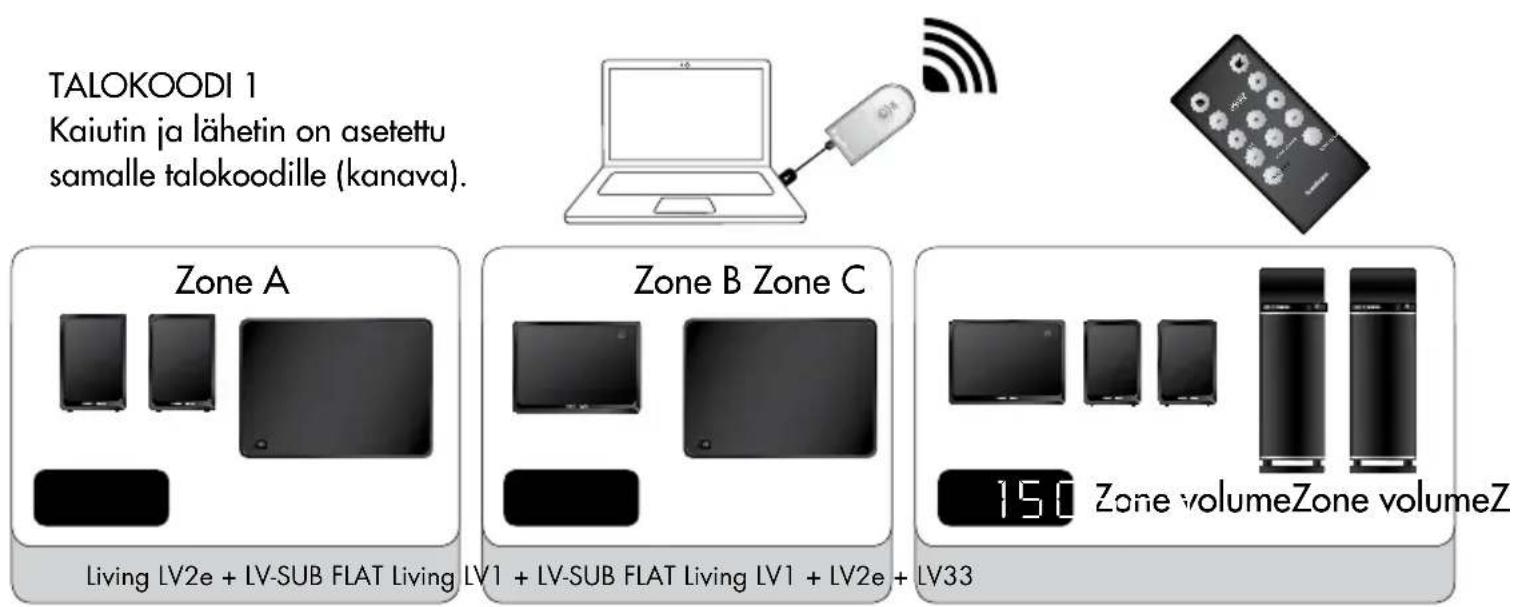

yksi huone; se voi olla esimerkiksi talon koko kerros. TALOKOODI 1 Kaiutin ja lähetin on asetettu samalle talokoodille (kanava). ZONE VOLUMEZONE HOUSE CODEA B CMASTERVOLUMEINFO INFO Zone A Zone volumeZone volumeZone volume Zone B Zone C

Living LV2e + LV-SUB FLAT Living LV1 + LV-SUB FLAT Living LV1 + LV2e + LV33 Talokoodeja (kanavat) käyttämällä langaton verkko voidaan jakaa enintään kahden erillisen verkon kesken. Tämän ansiosta voit toistaa musiikkia samanaikaisesti useista äänilähteistä (kahdesta eri lähettimestä) eri LIVING-kaiutinpareihin.

Lähetin: Talokoodi 3 Kaiuttimet: Talokoodi 3 Lähetin: Talokoodi 1 Kaiuttimet: Talokoodi 158 vianMÄÄRitYs LV-SUB FLAT:in äänenvoimakkuus on liian korkea tai liian matala Jos kaiuttimet tai alibassokaiutin on kytketty irti, äänenvoimakkuustasot ovat saattaneet muuttua. Synk- ronoi alueen kaikkien kaiuttimien äänenvoimakkuustasot painamalla kauko-ohjaimessa olevaa alueen äänenvoimakkuuspainiketta ylös tai alas. Paina aluetta säätääksesi kaiuttimet ja alibassokaiuttimen (A, B tai C). Onko LV-SUB FLAT:in LED-valo sininen? Jos valo on punainen, yritä siirtää LV-SUB FLAT ja vastaanottavat kaiuttimet lähemmäksi toisiaan. Muuttuuko LED-valo siniseksi? Käytätkö useampaa kuin yhtä Audio Pro -lähetintä (TX100, TXD200 tai LV-HUB)? Varmista, että lähettimet eivät käytä samaa talokoodia. Jos useampi kuin yksi lähetin käyttää samaa talokoodia, häiriöitä saattaa ilmetä. Kytke yksi niistä irti tai vaihda talokoodi. Käytätkö lähetintä ja vastaanottavia kaiuttimia samalla talokoodilla? Varmista, että sama talokoodi on asetettu sekä lähettimelle että kaiuttimille. Kuinka kaukana lähetin ja vastaanotin ovat toisistaan? Jos lähettimen ja vastaanottimen etäisyys on liian suuri, yhteys saattaa katketa. Yritä asettaa lähetin ja vastaanotin lähemmäksi toisiaan ja kokeile, onko siitä apua. Onko lähettimen ja vastaanottimen välissä seiniä? Jos kodissasi on paksuja sementtiseiniä tai kipsiseiniä metallilankasäleellä, langaton kantama pien- enee. Yritä asettaa lähetin ja vastaanotin samaan huoneeseen ja kokeile, onko siitä apua. Onko lähialueella muita langattomia verkkoja? Jos lähialueella on käytössä muita langattomia verkkoja, langaton kantama pienenee. Yritä muuttaa langattoman reitittimesi kanavaa parantaaksesi Audio Pro -verkkokantamaa ja langattoman kotiverk- kosi tehoa (Audio Pro -verkko lähettää kanavilla 1, 6 tai 11). Onko tietokoneesi kytketty Internetiin kaapelilla vai langattomasti (WiFi)? Audio Pro -verkko saattaa heikentää langatonta paikallisverkkoa (mutta se ei itse heikkene). Mikäli mahdollista muuta langattoman reitittimesi kanavaa (Audio Pro -verkko lähettää kanavilla 1, 6 tai 11). Valitse reitittimellesi uusi kanava, esimerkiksi 3, 8 tai 13 (kokonaisuudessaan 13 kanavaa ovat käytettävissä 2,4 GHz kaistalla.) Jos et voi muuttaa langattoman reitittimesi kanavaa, yritä liittää tietokoneesi sen sijaan Ethernet-kaapelilla. Auttoiko tämä? Onko lähialueella käytössä Bluetooth-yksiköitä? Sulje kaikki käytössä olevat Bluetooth-laitteet. Auttoiko tämä? Windows 7 ja Mac OS, äänilähtö Kun liität Audio Pro -lähettimen Windows 7 tai Mac OS -käyttöjärjestelmällä varustettuun tietokonee- seen, sinun tulee valita äänilähtö. Mene kohtaan Järjestelmäasetukset, etsi Ääniasetukset ja valitse äänilähdöksi USB-KUULOKKEET (vanhemmissa Windows-käyttöjärjestelmissä tätä ei tarvitse tehdä, sillä lähetin valitaan automaattisesti äänilähtölaitteeksi).5960 www.audiopro.com www.audiopro.se
