KÄYTTÖOHJE EMS254L RYOBI

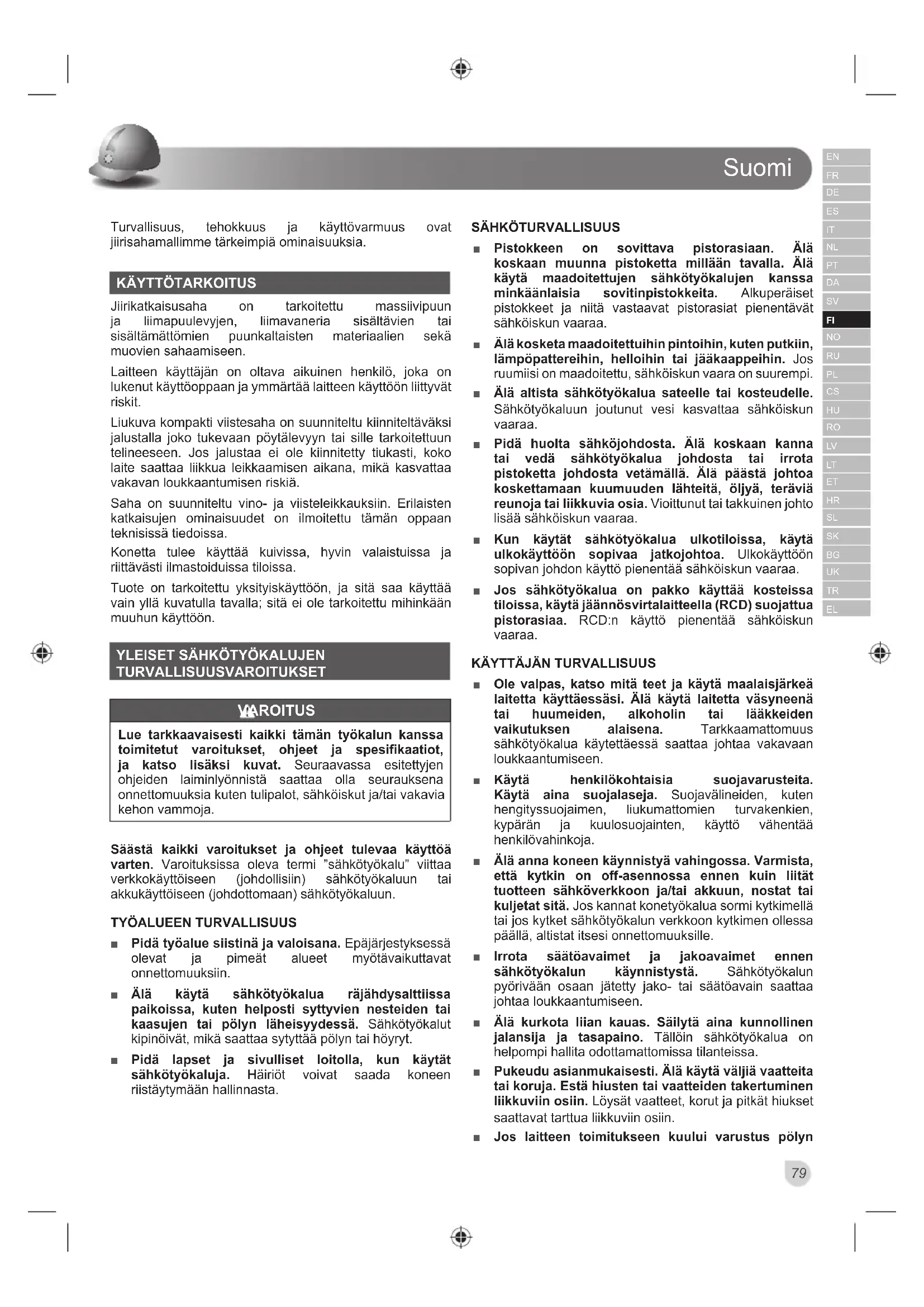

Turvallisuus, tehokkuus ja käyttövarmuus ovat jiirisahamallimme tärkeimpiä ominaisuuksia.

Jiirikatkaisusaha on tarkoitettu massiivipuun ja liimapuulevyjen, liimavaneria sisältävien tai sisältämättömien puunkaltaisten materiaalien sekä muovien sahaamiseen. Laitteen käyttäjän on oltava aikuinen henkilö, joka on lukenut käyttöoppaan ja ymmärtää laitteen käyttöön liittyvät riskit. Liukuva kompakti viistesaha on suunniteltu kiinniteltäväksi jalustalla joko tukevaan pöytälevyyn tai sille tarkoitettuun telineeseen. Jos jalustaa ei ole kiinnitetty tiukasti, koko laite saattaa liikkua leikkaamisen aikana, mikä kasvattaa vakavan loukkaantumisen riskiä. Saha on suunniteltu vino- ja viisteleikkauksiin. Erilaisten katkaisujen ominaisuudet on ilmoitettu tämän oppaan teknisissä tiedoissa. Konetta tulee käyttää kuivissa, hyvin valaistuissa ja riittävästi ilmastoiduissa tiloissa. Tuote on tarkoitettu yksityiskäyttöön, ja sitä saa käyttää vain yllä kuvatulla tavalla; sitä ei ole tarkoitettu mihinkään muuhun käyttöön.

YLEISET SÄHKÖTYÖKALUJEN

TURVALLISUUSVAROITUKSET VAROITUS Lue tarkkaavaisesti kaikki tämän työkalun kanssa toimitetut varoitukset, ohjeet ja spesifikaatiot, ja katso lisäksi kuvat. Seuraavassa esitettyjen ohjeiden laiminlyönnistä saattaa olla seurauksena RQQHWWRPXXNVLDNXWHQWXOLSDORWVlKN|LVNXWMDWDLYDNDYLD kehon vammoja. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa oleva termi ”sähkötyökalu” viittaa verkkokäyttöiseen (johdollisiin) sähkötyökaluun tai akkukäyttöiseen (johdottomaan) sähkötyökaluun.

TYÖALUEEN TURVALLISUUS

Ŷ Pidä työalue siistinä ja valoisana. Epäjärjestyksessä olevat ja pimeät alueet myötävaikuttavat onnettomuuksiin. Ŷ Älä käytä sähkötyökalua räjähdysalttiissa paikoissa, kuten helposti syttyvien nesteiden tai kaasujen tai pölyn läheisyydessä. Sähkötyökalut kipinöivät, mikä saattaa sytyttää pölyn tai höyryt. Ŷ Pidä lapset ja sivulliset loitolla, kun käytät sähkötyökaluja. Häiriöt voivat saada koneen riistäytymään hallinnasta.

Ŷ Pistokkeen on sovittava pistorasiaan. Älä koskaan muunna pistoketta millään tavalla. Älä käytä maadoitettujen sähkötyökalujen kanssa minkäänlaisia sovitinpistokkeita. Alkuperäiset pistokkeet ja niitä vastaavat pistorasiat pienentävät sähköiskun vaaraa. Ŷ Älä kosketa maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, helloihin tai jääkaappeihin. Jos ruumiisi on maadoitettu, sähköiskun vaara on suurempi. Ŷ Älä altista sähkötyökalua sateelle tai kosteudelle. Sähkötyökaluun joutunut vesi kasvattaa sähköiskun vaaraa. Ŷ Pidä huolta sähköjohdosta. Älä koskaan kanna tai vedä sähkötyökalua johdosta tai irrota pistoketta johdosta vetämällä. Älä päästä johtoa koskettamaan kuumuuden lähteitä, öljyä, teräviä reunoja tai liikkuvia osia. Vioittunut tai takkuinen johto lisää sähköiskun vaaraa. Ŷ Kun käytät sähkötyökalua ulkotiloissa, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon käyttö pienentää sähköiskun vaaraa. Ŷ Jos sähkötyökalua on pakko käyttää kosteissa tiloissa, käytä jäännösvirtalaitteella (RCD) suojattua pistorasiaa. RCD:n käyttö pienentää sähköiskun vaaraa.

KÄYTTÄJÄN TURVALLISUUS

Ŷ Ole valpas, katso mitä teet ja käytä maalaisjärkeä laitetta käyttäessäsi. Älä käytä laitetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Ŷ Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavälineiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojainten, käyttö vähentää henkilövahinkoja. Ŷ Älä anna koneen käynnistyä vahingossa. Varmista, että kytkin on off-asennossa ennen kuin liität tuotteen sähköverkkoon ja/tai akkuun, nostat tai kuljetat sitä. Jos kannat konetyökalua sormi kytkimellä tai jos kytket sähkötyökalun verkkoon kytkimen ollessa päällä, altistat itsesi onnettomuuksille. Ŷ Irrota säätöavaimet ja jakoavaimet ennen sähkötyökalun käynnistystä. Sähkötyökalun pyörivään osaan jätetty jako- tai säätöavain saattaa johtaa loukkaantumiseen. Ŷ Älä kurkota liian kauas. Säilytä aina kunnollinen jalansija ja tasapaino. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. Ŷ Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Estä hiusten tai vaatteiden takertuminen liikkuviin osiin. Löysät vaatteet, korut ja pitkät hiukset saattavat tarttua liikkuviin osiin. Ŷ Jos laitteen toimitukseen kuului varustus pölynSuomi

poistamiseen tai keräämiseen, varmista, että se on sahaan liitettynä ja toimii oikein. Pölyn kerääminen voi vähentää pölyyn liittyviä vaaroja. Ŷ Älä ole huolimaton ja laiminlyö turvaohjeita vain siksi, että olet käyttänyt usein ennenkin konetyökaluja. Huolimattomuus voi aiheuttaa vakavan vamman sekunnin murto-osassa. SÄHKÖTYÖKALUN KÄYTTÖ JA HUOLTO Ŷ Älä pakota laitetta. Käytä sovellukseesi sopiva a tuotetta. Asianmukainen tuote hoitaa työt paremmin ja turvallisemmin sillä vauhdilla, jota varten se on suunniteltu. Ŷ Älä käytä sähkötyökalua, jos se ei käynnisty ja sammu katkaisimesta. Jos sähkötyökalua ei voida hallita katkaisimella, se on vaarallinen ja vaatii korjaamista. Ŷ Irrota kosketin virtalähteestä ja/tai akkupaketti konetyökalusta aina ennen säätämistä, lisävarusteiden vaihtamista tai työkalun varastoimista. Tällaiset ennaltaehkäisevät turvallisuustoimenpiteet vähentävät vaaraa, että tuote käynnistyy vahingossa. Ŷ Varastoi sähkötyökalu pois lasten ulottuvilta äläkä anna kenenkään, joka ei tunne työkonetta tai näitä ohjeita, käyttää sitä. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. Ŷ Pidä konetyökalusi lisävarusteineen hyvässä kunnossa. Tarkista, että liikkuvat osat on kohdistettu oikein ja että ne liikkuvat kunnolla, että osia ei ole rikkoutunut ja että mikään muu seikka ei haittaa laitteen toimintaa. Jos laite on vioittunut, vie se huoltoon ennen sen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista tuotteista. Ŷ Pidä leikkuuterät terävinä ja puhtaina. Kun katkaisutyökalujen terät ovat terävät, ne eivät jumitu ja ohjaaminen on vaivatonta. Ŷ Käytä tuotetta, tarvikkeita, osia jne. näiden ohjeiden mukaisesti ja ottaen huomioon työskentelyolosuhteet ja tehtävä työ. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun työhön voi aiheuttaa vaarallisia tilanteita. Ŷ Pidä kahvat ja tarttumispinnat kuivina ja puhtaina ja katso, etteivät ne tahriinnu öljystä ja rasvasta. Jos kahvat ja tarttumispinnat ovat liukkaita, työkalujen turvallinen käsittely ja kontrolli eivät ole hallinnassa yllättävissä tilanteissa. HUOLTO Ŷ Huollata työkone pätevällä huoltomiehellä, joka käyttää ainoastaan asianmukaisia varaosia. Tämä varmistaa, että sähkötyökalu on turvallinen. JIIRIKATKAISUSAHOJEN TURVALLISUUSOHJEET Ŷ Jiirikatkaisusahat on suunniteltu puun tai puunkaltaisen materiaalin leikkaamiseen, niillä ei voi käyttää hiomalaikkoja rautamateriaalin, kuten kiskojen, tankojen, niittien jne., katkaisuun. Hiomapöly aiheuttaa liikkuvien osien, kuten alasuojuksen, jumiutumisen. Hiomalaikalla katkaisusta syntyvät kipinät polttavat alasuojuksen, sahausrakoinsertin ja muut muoviosat. Ŷ Kiinnitä työkappale puristimilla aina kun mahdollista. Jos tuet työkappaletta kädellä, pidä käsi aina vähintään 100 mm:n päässä terän molemmista puolista. Älä yritä katkaista tällä sahalla kappaleita, jotka ovat liian pieniä turvallisesti paikallaan pideltäviksi. Tapaturmariski kasvaa, jos käsi on liian lähellä terää. Ŷ Työkappaleen on oltava paikalleen puristettuna tai painettuna sekä suojusta että pöytää vasten. Älä syötä kappaletta terälle tai katkaise ”vapaalla kädellä” missään olosuhteissa. Löysät tai liikkuvat työkappaleet voivat sinkoutua suurella nopeudella ja aiheuttaa henkilövahingon. Ŷ Työnnä saha työkappaleen läpi. Älä vedä sahaa työkappaleen läpi. Suorita katkaisu siten, että nostat sahan päätä ja vedät sitä ulospäin työkappaleen yli, leikkaamatta, käynnistä moottori, paina sahan päätä alaspäin ja työnnä saha työkappaleen läpi. Katkaisu terää vetämällä voi saada terän nousemaan työkappaleen päälle, jolloin teräkokoonpano voi sinkoutua käyttäjää kohti. Ŷ Älä koskaan laita käsiäsi kaavaillun katkaisulinjan ylle, ei terän eteen eikä taakse. Työkappaleen paikallaan pitäminen siten, että käsi on terän yläpuolella, on hyvin vaarallista. Ŷ Älä vie kättä, roskien poistamiseksi tai mistä muusta syystä tahansa, suojuksen takana 100 mm lähemmäksi terää sen pyöriessä. Välimatkaa pyörivästä terästä käteen voi olla vaikea hahmottaa tarkasti, jolloin tapaturman riski on suuri. Ŷ Tutki työkappale tarkasti ennen katkaisua. Jos työkappale on taipunut tai vääntynyt, kiinnitä se siten, että taipunut ulkopuoli tulee suojusta vasten. Varmista aina, että työkappaleen, suojuksen ja pöydän väliin ei jää katkaisulinjan suuntaista rakoa. Taipuneet tai vääntyneet työkappaleet voivat kiertyä tai siirtyä ja jumiuttaa pyörivän terän. Työkappaleessa ei saa olla nauloja tai muita vierasesineitä. Ŷ Varmista ennen sahan käynnistämistä, että pöydällä ei ole roskaa eikä muita esineitä kuin työstettävä kappale. Puunkappaleet ja muut pienet roskat saattavat pyörivään terään osuessaan sinkoutua suurella nopeudella. Ŷ Katkaise vain yksi työkappale kerrallaan. Useita päällekkäin pinottuja työkappaleita ei voi asianmukaisesti puristaa tai tukea paikalleen ja ne saattavat jumiuttaa terän tai liikkua katkaisun aikana. Ŷ Varmista ennen sahan käyttämistä, että se on asennettu tai sijoitettu tasaiselle ja tukevalle alustalle. Tasainen ja tukeva alusta pienentää riskiä sahan muuttumisesta epävakaaksi. Ŷ Suunnittele työtehtävä hyvin. Aina kun muutatSuomi

viiste- tai vinouskulman säätöjä, varmista, että säädettävä suojus on kunnolla paikallaan tukemassa työkappaletta ja että se ei häiritse terän tai suojajärjestelmän toimintaa. Simuloi täydellinen katkaisu, kytkemättä virtaa ja ilman työkappaletta, sen varmistamiseksi, että suojus ei haittaa katkaisutoimintoa eikä aiheuta mitään siihen liittyvää vaaraa. Ŷ Järjestä asianmukainen tuki, esim. pöydän jatkeet, sahauspukit jne., työkappaleelle, joka on pöytälevyä leveämpi tai pidempi. Jiirikatkaisusahan pöytää pidemmät tai leveämmät työkappaleet saattavat kiepsahtaa, jos niitä ei ole kunnolla tuettu. Jos leikattu tai työstettävä kappale kiepsahtaa, se saattaa samalla nostaa alasuojusta tai singota pyörivän terän voimasta. Ŷ Älä käytä toista henkilöä korvaamaan pöydän jatketta tai tukemaan työstettävää kappaletta. Työkappaleen epävakaa tuki saattaa jumiuttaa terän tai aiheuttaa leikattavan kappaleen liikkumisen, jonka seurauksena voit auttavan henkilön kanssa tempautua vaarallisen lähelle pyörivää terää. Ŷ Leikattua kappaletta ei missään tapauksessa saa painaa pyörivää terää vasten. Liian ahtaasti, esim. pituusrajoittimilla, rajattu leikattu kappale saattaa kiilautua terää vasten ja sinkoutua suurella nopeudella. Ŷ Käytä aina puristinta tai pyöreän materiaalin, kuten tangon tai putken, tukemiseen suunniteltua kiinnitintä. Tangot pyrkivät leikatessa pyörimään, jonka seurauksena terä ”haukkaa” ja vetää pitelemääsi kappaletta itseään kohti. Ŷ Anna terän saavuttaa täysi pyörimisnopeus ennen kuin kosketat sillä työkappaletta. Näin riski työkappaleen sinkoutumisesta pienenee. Ŷ Jos työkappale tai terä jumiutuu, katkaise sahasta virta. Odota kaikkien liikkuvien osien pysähtymistä ja irrota pistoke pistorasiasta ja/tai poista akku. Irrota sen jälkeen jumiutunut materiaali. Sahauksen jatkaminen jumiutuneella työkappaleella voi aiheuttaa työtehtävän kontrollin menetyksen tai vioittaa sahaa. Ŷ Ennen kuin poistat katkaistun kappaleen, vapauta kytkin, pidä sahan pää alhaalla ja odota terän pysähtymistä. Käden vieminen liian lähelle virran poiskytkemisen jälkeen vielä liikkuvaa terää on vaarallista. Ŷ Pidä kahvasta lujasti kiinni katkaisun aikana tai vapauttaessasi kytkintä, kunnes sahan pää on täysin ala-asennossaan. Sahan jarrutustoiminnon seurauksena sahan pää saattaa äkillisesti vetää alaspäin, mikä voi aiheuttaa tapaturman.

MUUT TURVALLISUUSVAROITUKSET TUELLE (VAIN

LSG) Ŷ Teline on tarkoitettu ainoastaan RYOBI EMS254L liukuvalle kompaktille viistesahalle. Älä kiinnitä telineeseen mitään muita sähkötyökaluja. Älä käytä telinettä millään muulla tavalla kuin mitä ohjeissa kuvataan. Ŷ Aseta teline tukevalle tasapinnalle. Tasainen pinta (laatat tai puu) voi saada jalat liukumaan käytön aikana. Aseta teline sementille tai muulle liukumattomalle pinnalle aina kun mahdollista. Ŷ Lisää laitteen asennusohjeita huolella; viittaa myöhemmin tässä oppaassa esiintyviin kuviin. Virheellisesti asennettu laite lisää vakavan loukkaantumisen riskiä. Ŷ Varmista, että kaikki tuen pultit ja liitososat on kiristetty kunnolla. Virheellinen kokoaminen saattaa johtaa tuen romahtamiseen. Tarkista pulttien kireys säännöllisesti. Ŷ Aseta kuorma aina tasapainoon estääksesi telinettä kaatumasta. Jos työkappale on liian pitkä, käytä lisätukea, jotta kuorma on tasapainossa. Tue työkappale ennen leikkaamista varmistaaksesi, että kuormitus on tasapainossa leikkauksen molemmilla puolilla. Ŷ Älä käytä telinettä kiipeämiseen tai alustana ulottuaksesi korkeammalle. Älä laita tämän tuen päälle raskaita esineitä. Ŷ Älä käytä muita, kuin valmistajan tälle työkalulle suosittelemia varaosia ja lisävarusteita. Tämä voi johtaa vakavaan loukkaantumiseen.

PUUTERÄN TURVALLISUUSOHJEET

Ŷ Lue käyttöopas ja ohjeet huolellisesti ennen sahan käyttämistä. Ŷ Sähkötyökalun on oltava hyvässä kunnossa ja karan on oltava suora ja täristämätön. Ŷ Älä käytä sahaa ilman paikoilleen asennettuja suojia. Pidä suojukset hyvässä kunnossa ja huolla niitä asianmukaisesti. Ŷ Varmista, että sahan käyttäjä on hyvin perillä käyttöä koskevista varotoimista sekä sahan säädöistä ja toiminnasta. Ŷ Käytä sahalla työskennellessäsi aina suojalaseja ja kuulosuojaimia. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainten ja suojaesiliinan käyttöä suositellaan. Ŷ Tutustu käyttöoppaaseen ennen lisälaitteiden käyttöä. Lisälaitteen väärä käyttötapa voi johtaa vahinkoon ja mahdolliseen henkilövammaan. Ŷ Käytä ainoastaan tämän käyttöoppaan mukaisia teriä, jotka noudattavat EN 847-1 -standardia. Ŷ Noudata terään merkittyä maksiminopeutta. Varmista, että sahanterään merkitty nopeus on vähintään yhtä suuri kuin sahaan merkitty nopeus. Ŷ Käytä aina akselille sopivia teräkokoja ja -muotoja. Akselille sopimattomat terät eivät pyöri oikealla tavalla ja voivat aiheuttaa työkalun hallinnan menettämisen. Ŷ Älä käytä suositeltua suurempia tai pienempiä teriä. Älä käytä välilevyjä sovittaessasi terää karaan. Ŷ Aina ennen käytön alkamista tarkista, näkyykö sahanterän kärjissä vaurioita tai epäsäännöllistä kuluneisuutta. Vaurioituneet ja löystyneet kärjet voivat sinkoutua hallitsemattomasti ympäristöön ja aiheuttaa henkilövammoja.Suomi

Ŷ Rikkinäisiä sahanteriä tai sellaisia, jotka ovat muuttaneet muotoaan ei saa käyttää! Älä käytä sahanteriä, jotka ovat vahingoittuneet tai vääntyneet. Ŷ Hävitä sahanterä, joka on vaurioitunut, vääntynyt, kiero tai murtunut. Terän korjaaminen ei ole sallittua. Ŷ Älä käytä pikateräksisiä teriä. Ŷ Varmista, että terä on oikein kiinnitetty, kiristä karamutteri ennen käyttöä (kiristysmomentti n. 12-15 Nm). Ŷ Kiinnitysruuvit ja -mutterit on kiristettävä asianmukaisella kiintoavaimella jne. Ŷ Kiinnitystyökalun jatkaminen tai vasaran iskuilla tehty kiristys ei ole sallittua. Ŷ Varmista, että terä ja laipat ovat puhtaat ja että holkin uralliset sivut ovat terää vasten. Ŷ Tarkista, että terä pyörii oikeaan suuntaan. Ŷ Tee ennen työn aloittamista koeleikkaus moottori päällä, jotta voit tarkistaa terän sijainnin ja suojien toiminnan laitteen osiin ja työkappaleeseen nähden. Ŷ Älä koskaan jätä käynnissä olevaa sahaa valvomatta. Ŷ Älä voitele terää sen pyöriessä. Ŷ Älä koskaan puhdista tai huolla konetta sen käydessä ja pään ollessa poissa lepoasennosta. Ŷ Älä koskaan yritä pysäyttää liikkuvaa laitetta nopeasti työntämällä työkalua tms. terää vasten; tämä voisi aiheuttaa vakavan onnettomuuden. Ŷ Kytke saha irti verkkovirrasta ja irrota akku ennen terien vaihtamista tai huoltoa. Ŷ Ole tarkkana pakatessasi terää ja ottaessasi sitä pakkauksesta; terän terävät kärjet aiheuttavat helposti loukkaantumisen. Ŷ Käytä sahanterää käsitellessäsi telinettä tai käsineitä. Ŷ Säilytä terää alkuperäisessä tai muussa sopivassa pakkauksessa, kuivassa ympäristössä ja kaukana kemikaaleista, jotka voisivat vioittaa terää. MUITA TURVALLISUUSVAROITUKSIA Ŷ Kiinnitä työkappale aina puristimilla turvallisesti ja tiukasti. Ŷ Varmista, että kone seisoo aina tukevasti paikallaan (esim. kiinnittämällä se ruuvipenkkiin). Jos käytät mukana toimitettua tukea, lue sen varoitukset tästä oppaasta. Ŷ Käytä korvasuojia. Altistuminen melulle voi vahingoittaa kuuloa. Ŷ Käytä sahalla työskennellessäsi aina suojalaseja. Suosittelemme, että käytät käsineitä käsitellessäsi teriä ja viimeistelemättömiä materiaaleja, sekä tukevia lipsumattomia jalkineita suojataksesi jalkasi työkappaleilta, jos ne putoavat leikkuualueelta. Ŷ Kytke saha irti verkkovirrasta tai irrota akku ennen huolto- tai puhdistamistoimenpiteitä. Ŷ Kytke virtajohto pistorasiaan vain, kun laite on sammuksissa. Ŷ Pidä sähköjohto poissa koneen käyttöalueelta. Pidä se poissa alueelta, missä käyttäjä seisoo. Ŷ Älä koskaan kurota terän lähelle, ellei terä ole täysin pysähdyksissä. Ŷ Tarkista ennen jokaista käyttökertaa, ettei laitteessa, liitäntäjohdossa, jatkojohdossa ja pistotulpassa ole vaurioita eikä niissä ole tapahtunut muutoksia. Vain valtuutettu huolto saa korjata laitetta, mukaan lukein sen virtajohtoa. Ŷ Käytä sahassa aina suojia. Älä käytä sahaa, jos suojat eivät ole paikoillaan ja toimi oikein. Ŷ Alemman teräsuojuksen tulee avautua ainoastaan terän ollessa laskettuna työkappaleeseen, ja sen on aina voitava liikkua esteettä ja sulkeutua automaattisesti. Ŷ Kiinnitä ja käytä katkaisun aikana työkappaleen tukemiseen aina jatkopalkkeja. Ŷ Älä tee muutoksia sahaan tai sen toimintaan. Turvallisuutesi saattaa vaarantua. Ŷ Älä käytä lohkeilleita, vaurioituneita tai vääristyneitä sahanteriä. Ŷ Ei saa käyttää pikateräksestä valmistettuja sahanteriä. Ŷ Käytä vain teräviä teriä. Vaihda tylsät terät. Ŷ Käytä aina akselille sopivia teräkokoja ja -muotoja. Akselille sopimattomat terät eivät pyöri oikealla tavalla ja voivat aiheuttaa työkalun hallinnan menettämisen. Ŷ Käytä ainoastaan käyttöoppaassa mainittuja, standardin EN 847-1 mukaisia puun työstämiseen tarkoitettuja teriä. Ŷ Älä käytä sahanterää kiinnittäessäsi muita laippoja, välilevyjä tai muttereita kuin niitä, jotka toimitettiin tuotteen mukana tai jotka on merkitty käyttöoppaaseen. Ŷ Valitse sahattavalle materiaalille sopiva sahanterä. Älä leikkaa sahalla muita kuin tämän käyttöoppaan ”tarkoitettu käyttö” -osiossa mainittuja materiaaleja. Ŷ On tärkeää, että terä ei pääse käytön aikana ylikuumenemaan, sillä se voi sulattaa muoviosia. Ŷ On tärkeää noudattaa terälle asetettua enimmäisnopeutta, käytä ainoastaan terää, johon on merkitty sama tai suurempi nopeus kuin työkalussa. Ŷ Vaihda pöydän sisäke, kun se on kulunut tai vioittunut. Ŷ Tee ennen työn aloittamista koeleikkaus moottori päällä, jotta voit tarkistaa terän sijainnin ja suojien toiminnan laitteen osiin ja työkappaleeseen nähden. Ŷ Kun teet viisto- tai vinosahausta tai niiden yhdistelmää, säädä liu’utettava suojus tai alasuojus siten, että terän liikkumisvara tulee oikein asetetuksi. Ŷ Kahvan lukituksen on oltava päällä aina sahaa kuljetettaessa. Ŷ Pidä lattia vapaana irrallisista materiaaleista, kuten lastuista ja leikkuujätteistä. Ŷ Älä poista sahausjätteitä tai muita työkappaleiden paloja sahausalueelta, kun kone käy eikä sahan pää ole lepoasennossa.Suomi

Ŷ Pitkiä työstökappaleita tulee tukea sopivin toimin. Sahan työalue käsittää työkappaleen kokonaisuudessaan. Käyttäjän tulee suojata tämä alue henkilöiltä ja esineiltä, jotka saattavat liikuttaa työkappaletta käytön aikana. Ŷ Sahan käytön tuloksena syntyvä pöly voi olla terveydelle vaarallista. Käytä pölynimuria ja asianmukaista pölynaamaria. Poista kerääntynyt pöly huolella, esim. pölynimurilla. Ŷ Älä vaihda laseria tai LED toisen tyyppiseen. Korjaustyöt on aina jätettävä laserin valmistajan tai valtuutetun huoltomiehen tehtäväksi. Ŷ Laite on kytkettävä sähköpiiriä suojaavaan laitteeseen (sulakkeeseen tai katkaisimeen). Ŷ Kun käytät viistesahaa ulkona, valmistaja suosittelee käyttämään RCD-laitetta, jonka laukeamispiste on 30 mA. Ŷ Tätä laitetta käytettäessä jännitevaihtelut voivat vaikuttaa samassa piirissä oleviin muihin sähkölaitteisiin ja valaistukseen. Kytke laite jännitevaihtelun minimoimiseksi virtalähteeseen, jonka impedanssi on ȍ/LVlWLHWRMDVDDVlKN|\KWL|OWl LASERIN TURVALLISUUSOHJEET Ŷ Sahan laserohjaimen säteily on luikkaa 2, enimmäisteho P:MDDDOORQSLWXXVQPbOlNDWVRODVHUVlGHWWl suoraan. Sääntöjen laiminlyönti voi johtaa vakavaan loukkaantumiseen. Ŷ Älä katso sädettä käytön aikana. Ŷ Älä suuntaa lasersädettä suoraan muiden silmiin. Tästä voisi koitua vakava silmävamma. Ŷ Älä aseta laseria siten, että kukaan voisi katsoa lasersädettä tahallaan tai vahingossa. Ŷ Älä katso lasersädettä optisilla laitteilla. Ŷ Älä käytä laseria lasten lähellä äläkä anna lasten käyttää sitä. Ŷ Älä yritä korjata laserlaitetta itse. Ŷ Älä yritä vaihtaa mitään laserlaitteen osia itse. Ŷ Korjaustyöt on aina jätettävä laserin valmistajan tai valtuutetun huoltomiehen tehtäväksi. Ŷ Älä vaihda laseria toisen tyyppiseen.

Vaikka tuotetta käytettäisiin ohjeiden mukaisesti, ei ole mahdollista täysin eliminoida tiettyjä käyttöön liittyviä riskitekijöitä. Käytössä voi aiheutua seuraavia vaaroja, ja käyttäjän tulee kiinnittää erityistä huomiota niiden välttämiseen: Ŷ Pyörivän sahaterän suojaamattomien osien kosketusvaara. Ŷ Työkappaleen ja työkappaleen palasten takapotku virheellisen käsittelyn takia. Ŷ Viallisten karbidikärkien sinkoaminen sahanterästä. Ŷ Hengitystievauriot. HUOM: Käytä suodattimella varustettua hengityssuojainta, joka sopii käsiteltävälle materiaalille Huolehdi työpaikalla riittävästä tuuletuksesta. Älä syö, juo tai tupakoi työalueella. Ŷ Kuulovamma, jos ei käytetä tehokkaita kuulosuojaimia. VAROITUS Erilaisista maaleista, pinnoitteista ja materiaaleista syntyvä pöly saattaa aiheuttaa ärsytystä tai allergisia reaktioita hengitysteissä. Esim. tammen, pyökin ja MDF:n puupöly on karsinogeenistä. Vain asiaan erikoistuneet työntekijät saavat käsitellä tai työstää asbestia sisältäviä materiaaleja. VAROITUS Laitteen pitkittynyt käyttö voi aiheuttaa tai vaikeuttaa vammoja. Kun käytät mitä tahansa laitetta pitkiä aikoja, muista pitää säännöllisiä taukoja. TUNNE TUOTTEESI Katso sivu 226 - 227.

4. Ylempi teränsuojus

12. Kääntöpöydän lukituskahva

18. Laske suojuksen kansi

19. Särmäkulman lukitusnuppi

24. Särmäkulman rajoittajan säätöruuvit

27. Leikkuusyvyyden säätönuppi.

28. Kiinnikkeen rajoitin

29. Suurimman leikkuusyvyyden rajoitin

30. Lineaarisen tangon rajoitusnuppi

32. Viistekulman säätöruuvitSuomi

KÄYTTÖ Tuotteessa on liikkuva sahanterä, jonka käyttäjä voi säätää eri kulmiin leikatessaan työkappaletta, joka on kiinnitetty tukevasti tuotteen jalustaan. Laitetta saa käyttää vain yksi henkilö kerrallaan, jotta ei vahingossa kosketeta pyörivää sahanterää. Tuotteen turvallisen käytön periaatteet ovat seuraavat: Ŷ Pidä saha, terät ja työalue hyvässä kunnossa. Ŷ Kiinnitä viistesahan jalusta joko tukevaan työpenkkiin tai sille tarkoitettuun telineeseen. Tuote saattaa liikahtaa ja kaatua, jos sitä ei ole kiinnitetty asianmukaisesti. Ŷ Säädä ja lukitse leikkuukulmat ja syvyys ennen leikkaamista. Ŷ Kiinnitä työkappale viistesahan jalustaan. Käytä mukana toimitettua puristinta ja tarvittaessa lisäpuristimia tai -kiinnitysmekanismeja estääksesi työkappaleen tahattoman liikkeen leikattaessa. Ɣ Tarkista, että työkappaleen asento ei rajoita teränsuojusten toimintaa. Ɣ Varmista, että terä ei leikkaa ohjainta tai muita tuotteen osia laskeutuessaan leikkuuasentoon. Ŷ Käynnistä moottori ja anna terän saavuttaa täysi nopeus ennen kuin lasket sen hitaasti leikkaamaan työkappaletta. Vedä teräkokoonpanoa tarvittaessa WDDNVHMDWDLHWHHQSlLQYLLPHLVWHOOlNVHVLOHLNNDXNVHQ Ŷ Anna teräkokoonpanon nosta yläasentoon, missä teränsuojukset ovat täysin kiinni. Sammuta moottori ja anna terän pysähtyä täysin, ennen kuin poistat työkappaleen tai siitä irronneet palaset ja ennen kuin kurotat teräalueelle. Varmista ennen ensi käyttöä, että tuotteen särmä- tai viistesarjan kulma vastaa kulmaa, joka halutaan tuottaa työkappaleeseen. Tarkista tämä ylijäämäpuulla käyttäen kirvesmiehen työkaluja tai viistemittaa. VAROITUS Valmistaja suosittelee, että tuote asennetaan aina tukevasti pöytälevylle tai sille tarkoitettuun telineeseen. Kun tuotteen jalusta on kiinnitetty tukevasti pöytälevyyn tai sille tarkoitettuun telineeseen neljällä mutterilla, pultilla ja välilevyllä, tuotetta voidaan käyttää suurimmilla särmä- ja viisteasetuksilla tuotteen kaatumatta. Jos tuotetta ei ole kiinnitetty kunnolla, se saattaa kaatua kun valitaan suuria särmäkulmia. Viistesahan alustan edessä on jatkovarsi, joka tulee vetää täysin auki. Tämä estää viistesahaa kaatumasta. Kääntöpöydän pohjassa on myös säätöruuvi (tasausjalka). Tätä ruuvia tulee säätää siten, että se koskettaa tasapintaa, jolla tuote lepää. Lisäksi tämä estää tuotteen kaatumisen leikattaessa liu’un ja särmän maksimimitoilla. Ole varovainen; tämä sahapöydän osa liikkuu valittaessa erilaisia viistekulmia, joten ruuvia tulee säätää ja asettaa säännöllisesti. HUOLTO Ŷ Älä muuntele tuotetta millään tavoin tai käytä muita kuin valmistajan hyväksymiä lisävarusteita. Sinun ja muiden turvallisuus saattaa vaarantua. Ŷ Älä käytä tuotetta, jos jokin kytkin, suojus tai muu toiminto ei toimi tarkoitetulla tavalla. Palauta se valtuutettuun huoltoon ammattilaisen korjattavaksi tai säädettäväksi. Ŷ Älä tee mitään säätöjä sahanterän pyöriessä. Ŷ Varmista aina, että pistoke on irrotettu pistorasiasta, ennen kuin teet säätöjä, voitelet tuotetta tai suoritat sen huoltoa. Ŷ Tarkista tuote vaurioiden ja rikkoutuneiden osien varalta ennen jokaista käyttökertaa ja niiden jälkeen. Pidä tuote huippukunnossa vaihtamalla osat välittömästi valmistajan hyväksymiin varaosiin. Ŷ Terässä on terävät reunat, ja se voi myös olla kuuma leikkaamisen jälkeen. Ole erittäin varovainen, kun puhdistat esillä olevaa terää. Käytä käsineitä suojautuaksesi henkilövahingoilta. Ŷ Puhdista saha ja sen lisävarusteet pölystä säännöllisesti, erityisesti liikkuvat osat, kuten teräsuojus. Käytä puhdistamiseen harjaa tai pölynimuria. Älä käytä paineilmaa. Ŷ Jotta laite toimisi turvallisesti ja luotettavasti, kaikki korjaukset, mukaan lukien harjojen vaihto, tulee antaa valtuutetun huoltopisteen hoidettavaksi. Ŷ Jos liitäntäjohto on vaurioitunut, anna valtuutetun huoltoliikkeen vaihtaa se onnettomuuksien ehkäisemiseksi. VAROITUS Älä yritä purkaa teräsuojuskokoonpanoa puhdistamista tai korjausta varten. Vahingoittuneita teräsuojuksia ei saa käyttää. Vie korjausta tai vaihtamista vaativa saha valtuutettuun huoltoliikkeeseen. VAROITUS Jotta laite toimisi turvallisesti ja luotettavasti, kaikki korjaukset tulee antaa valtuutetun huoltopisteen hoidettavaksi. Suurimman leikkuusyvyyden rajoitin Suurimman leikkuusyvyyden rajoittimen tarkoitus on estää sahanterää leikkaamasta laitteen metallijalustaa. VAROITUS Käyttäjä ei voi säätää suurimman leikkuusyvyyden rajoitinta. Älä säädä suurimman leikkuusyvyyden rajoitinta.Suomi

Ŷ Kun varastoit tuotteen, irrota virtajohto. Säilytä tuotetta turvallisessa paikassa, johon lapset eivät pääse. Säilytä virtajohtoa tämän käsikirjan sivujen 253 - 256 kuvien mukaisesti. Ŷ Puhdista tuote harjalla tai pölynimurilla ennen tuotteen varastoimista. Ŷ Jos irrotat sahanterän tai säilytät varateriä tuotteen lähellä, säilytä ne alkuperäisessä pakkauksessaan estääksesi loukkaantumiset. Tuotteen kiinnittäminen ennen siirtämistä: Ŷ Tuotetta varastoitaessa viiste- ja särmäkulman tulee olla lukittuna nolla-asentoon. Liuku tulee lukita. Kahvan tulee olla lukittu ala-asentoon (turvalliseen asentoon) ja suojien olla suljettu. Ŷ Työkappaleen tukien yksi tai molemmat puolet voidaan irrottaa kantamisen helpottamiseksi. Tuotteen siirtäminen lyhyitä matkoja sen ollessa kiinnitetty jalkoihin: Ŷ Kiinnitä tuote ennen siirtämistä oppaan ohjeiden mukaisesti. Ŷ Tukeen kiinnitetyn tuotteen siirtämiseen tarvitaan kaksi henkilöä, joilla on paksut työkäsineet. Yhden henkilön tulee seisoa sahan telineen edessä ja toisen sen takana. Molemman käyttäjän on otettava kiinni kunkin jalan yläpäästä ja nostettava koko kokoonpanoa. Siirtäminen pitkiä matkoja tai ajoneuvossa: Ŷ Kiinnitä tuote ennen siirtämistä oppaan ohjeiden mukaisesti. Ŷ Teline tulee irrottaa vapauttamalla 4 pulttia, yksi kussakin kulmassa. Pidä pultit tallessa tulevaa käyttöä varten. Nosta tuotetta sen päällä olevasta kahvasta. Ŷ Tuotteen jalustan nostamiseen vaaditaan kaksi henkilöä, joilla on paksut työkäsineet. Ŷ Kun tuotetta kuljetetaan ajoneuvossa, laita se jalustalleen ja kiinnitä se siten, että se ei pääse liikkumaan. Ŷ Aseta tuki kyljelleen tai pura se ja tue se liikkeiltä.

Älä heitä raaka-aineita kotitalousjätteisiin, vaan vie ne kierrätykseen. Ympäristönsuojelun kannalta työkalu, lisäva r usteet ja pakkausmateriaali on lajiteltava. SYMBOLI Turvavaroitus CE-vastaavuus EurAsian- vaatimustenmukaisuusmerkki. Ukrainalainen säädöstenmukaisuusmerkintä Lue ohjeet huolella ennen laitteen käyttöä. Luokan II laite, kaksoiseristys Käytä kuulosuojaimia Käytä aina suojalaseja. Älä kosketa leikkuualuetta tai terää. Käytä suojakäsineitä. Terän pyörintäsuunta (ilmoitetaan sahanterässä) Terän pyörimissuunta (merkitty teränsuojukseen) Terän leikkuuleveys (uurre) Tämän sahanterän hampaiden määrä Puun ja vastaavan materiaalin leikkaamiseen Ei metallin leikkaamiseenSuomi

Laser-säteilyä. Älä katso sädettä. luokan laser-tuote Käytöstä poistettavia sähkölaitteita ei pidä hävittää talousjätteiden mukana. Ne on mahdollisuuksien mukaan pantava kiertoon. Kierrätysohjeita antavat kunnan viranomaiset ja vähittäiskauppiaat.

Kytke tuotetta pistoke pistorasiaan. Irrota tuotetta sähköverkosta. Lukko Avaa Lukitusmekanismi ei toimi Kuuluu ääni Odotusaika, jolloin terä saavuttaa täyden nopeuden tai pysähtyy kokonaan. Osat ja lisävarusteet on hankittava erikseen Huom: VAROITUS Seuraavat signaalisanat ja merkitykset on tarkoitettu selittämään tähän tuotteeseen liittyviä riskin tasoja. VAARA Ilmoittaa välittömästä vaaratilanteesta, joka saattaa aiheuttaa kuoleman tai vakavan vamman. VAROITUS Ilmoittaa mahdollisesta vaaratilanteesta, joka saattaa aiheuttaa kuoleman tai vakavan vamman. VAROITUS Ilmoittaa mahdollisesta vaaratilanteesta, joka saattaa aiheuttaa pienen tai kohtalaisen vamman. VAROITUS (Ilman varoitusmerkkiä) Tilanne, joka voi aiheuttaa materiaalista vahinkoa.Norsk

12. Pöördlaua lukustuspide

30. Varda piiraja nupp

VAROITUS Ilmoitetut melutasot on mitattu vakiotestimenetelmän EN 62841-1 ja EN 62841-3-9 mukaisesti, ja niitä voidaan käyttää työkalujen vertailussa. Ilmoitettuja melutasoja voidaan käyttää myös altistumisen ennakkoarvioinnissa. Sähkötyökalun käytön aikaiset todelliset melutasot voivat poiketa ilmoitetuista arvoista riippuen siitä, miten työkalua käytetään ja erityisesti siitä, minkä tapaista työkappaletta työstetään. Tunnista turvakeinot, joiden avulla työntekijää suojataan, todellisten käyttöolosuhteiden altistusarvion perusteella (ota huomioon käyttöjakson kaikki osat, kuten ajat, joina työkalu on pois päältä ja milloin se on joutokäynnissä laukaisuajan lisäksi). Käytä kuulosuojaimia. Altistuminen melulle voi vahingoittaa kuuloa.

Techtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, GermanyIlmoitamme täten, että tuotteetViistesahaTuotemerkki: RYOBIMallinumero: EMS254L-LSGSarjanumeroalue: 47502001000001 - 47502001999999noudattaa seuraavia EU-direktiivejä ja harmonoituja standardeja2006/42/EC, 2014/30/EU, 2011/65/EUEN 55014-1:2017; EN 55014-2:2015EN 61000-3-2:2014; EN 61000-3-11:2000; EN 62841-1:2015; EN 62841-3-9:2015+A11:2017RoHS-dokumentaatio on koottu standardin EN 50581:2012 mukaisesti

Todd ChipnerSr. Director, säädöstenmukaisuus ja turvallisuusWinnenden, May. 17, 2019Valtuutettu kokoamaan tekninen tiedosto:Alexander Krug, ToimitusjohtajaTechtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, Germany
