SimpliGlide 360 - Ruohonleikkuri FLYMO - Ilmainen käyttöohje ja opas

Tuotteen tyyppi	Sähkökäyttöinen leijuvaleikkuri (ilmatyyny)
Brändi	Flymo
Malli	SimpliGlide 360
Leikkuuleveys	36 cm
Leikkuukorkeuden säätö	10 - 30 mm (4 asentoa)
Nimellisteho	1800 W
Verkkojännite	230 V
Taajuus	50 Hz
Terän pyörimisnopeus	4200 kierr./min
Paino	6,9 kg
Äänenpainetaso	80,3 dB(A)
Äänitehotaso (mitattu/takuu)	92 / 96 dB(A)
Käsivärähtely	1,9 m/s²
Turvalaite	Kaksikätinen: käynnistysvipu + turvalukitus
Johdon suojaus	Integroitu johdonsuojalaite
Turvapysäytys	Ylikuormitussuoja (automaattinen pysäytys)
Huolto	Puhdista alapuoli leikkuun jälkeen; terä vaihdettavissa mukana toimitetulla avaimella
Varaosat	Varaosaterä FLYMO ref. FLY096 (36 cm)
Takuu	2 vuotta (yksityiskäyttö)
Säilytys	Taitettava, pysty- tai seinäsäilytys

Usein kysytyt kysymykset - SimpliGlide 360 FLYMO

Kuinka käynnistää SimpliGlide 360 -leikkuri?

Paina turvalukitusta (5) yhdellä kädellä ja vedä käynnistysvipua (8) toisella kädellä. Leikkuri käynnistyy. Vapauta turvalukitus. Kallista leikkuria hieman, jotta se ei leikkaa ympyrää, ja aseta se varovasti nurmikolle.

Kuinka pysäyttää leikkuri?

Vapauta käynnistysvipu (8). Leikkuri pysähtyy välittömästi. Odota, että terä on täysin pysähtynyt ennen minkään toimenpiteen suorittamista.

Kuinka säätää leikkuukorkeutta?

Irrota laite verkosta. Poista terän ruuvi (14), terä (14), leikkuukorkeuden välikkeet (13) ja tuuletin (15). Aseta välikkeitä enemmän tai vähemmän: enemmän välikkeitä = matalampi leikkaus (lyhyempi ruoho). Kokoa päinvastaisessa järjestyksessä ja kiristä terän ruuvi mukana toimitetulla avaimella.

Mitä turvatoimia on noudatettava?

Käytä tukevia kenkiä ja pitkiä housuja. Älä leikkaa paljain jaloin. Tarkista maasto ennen leikkausta. Irrota laite aina verkosta ennen huoltoa. Älä koske pyörivään terään. Käytä vikavirtasuojaa (RCD), max 30 mA.

Kuinka puhdistaa leikkuri?

Irrota laite verkosta. Kallista leikkuri sivulleen (älä käytä vettä tai korkeapainepesuria). Poista ruohojäämät kotelon alta avaimella/kaapimella. Puhdista terä ja tuuletin pehmeällä harjalla. Yläosa puhdistetaan kuivalla liinalla.

Kuinka säilyttää leikkuri talvella?

Puhdista se huolellisesti. Säilytä sitä kuivassa, suljetussa ja pakkassuojatussa paikassa. Taita ohjausvarsi (löysää painikkeet) taittosäilytystä tai seinälle ripustusta varten. Ripusta se tarvittaessa alakiinnitystangosta.

Mitä tehdä, jos leikkuri ei käynnisty?

Tarkista, että verkkojohto on kytketty eikä se ole vaurioitunut. Jos moottori on tukossa, poista este. Liian matala leikkuukorkeus voi myös tukki moottorin. Nosta korkeutta. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka vaihtaa terä?

Käytä ainoastaan alkuperäistä FLYMO-terää (ref. FLY096 36 cm:lle). Irrota laite verkosta. Poista terän ruuvi avaimella, sitten välikkeet ja tuuletin. Vaihda terä ja kokoa uudelleen kiristäen oikein. Kiristä ensin käsin ja sitten avaimella.

Mikä on leikkurin takuu?

FLYMO antaa 2 vuoden takuun ensimmäisestä ostosta lähtien yksityiskäyttöön. Takuu kattaa materiaali- ja valmistusvirheet. Terät (kulutusosat) eivät kuulu takuun piiriin. Säilytä ostotodistus.

Voiko leikkuria käyttää rinteillä?

Kyllä, mutta varoen. Älä leikkaa yli 20° rinteitä. Leikkaa aina poikittain (rinteen poikki), älä koskaan ylhäältä alas. Pidä vakaa asento ja vältä äkillisiä suunnanmuutoksia.

KÄYTTÖOHJE SimpliGlide 360 FLYMO

Hover-sähköruohonleikkuri

Elektroninen hover-ruohonleikkuri

Alkuperäisohjeen käännös.

Tätä tuotetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentunut fyysinen, aistinvarainen tai psyykkinen toimintakyky tai puutteelliset tiedot, kun heitä tällöin valvotaan tai kun he ovat saaneet tuotteen turvallista käyttöä koskevat ohjeet ja ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä tuotteen kanssa. Lapset eivät saa ilman valvontaa tehdä laitteen puhdistusta eivätkä käyttäjän tehtäviin kuuluvaa huoltoa. Suosittelemme, että tuotetta käyttävät vasta yli 16-vuotiaat.

Määräystenmukainen käyttö:

FLYMO-ruohonleikkuri on tarkoitettu ruohon leikkaamiseen yksityisissä puutarhoissa tai siirtolapuutarhoissa.

Tuote ei sovellu pitkäaikaiseen käyttöön.

VAARA! Henkilövammat!

Älä käytä tuotetta pusikkojen, pensasaitojen, pensaiden tai varpujen leikkaamiseen, köynnöskasvien tai katto- tai parvekenurmien leikkaamiseen, oksien tai varpujen silppuamiseen eikä maan epätasaisuuksien tasoittamiseen. Älä käytä tuotetta rinteissä, joiden kaltevuus on yli 20°.

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.

Tuotteessa olevat merkit:

Lue käyttöohje.

Pidä etäisyyttä.

Varo - terävät leikkuuterät - leikkuuterät pyörivät vielä sammutuksen jälkeen. Irrota virtapistoke ennen kunnossapitotöitä, jos liitäntäjohto on vaurioitunut.

Pidä liitäntäjohto kaukana leikkuuteristä.

Yleiset turvaohjeet

Sähköturvallisuus

VAARA! Sähköisku!

Loukkaantumisvaara sähköiskusta.

→ Virta on syötettävä tuotteeseen vikavirtasuojakytkimellä (vsvk), jonka nimellinen laukaisuvirta on enintään 30mA

VAROITUS! Loukkaantumisvaara!

Viiltohaavan vaara, jos terä pyöritetään tai laite käynnistetään tahattomasti. → Irrota tuote verkosta ennen huoltojen suorittamista tai rakenneosien vaihtamista. Pistotulpan on tällöin aina oltava näkyvissä.

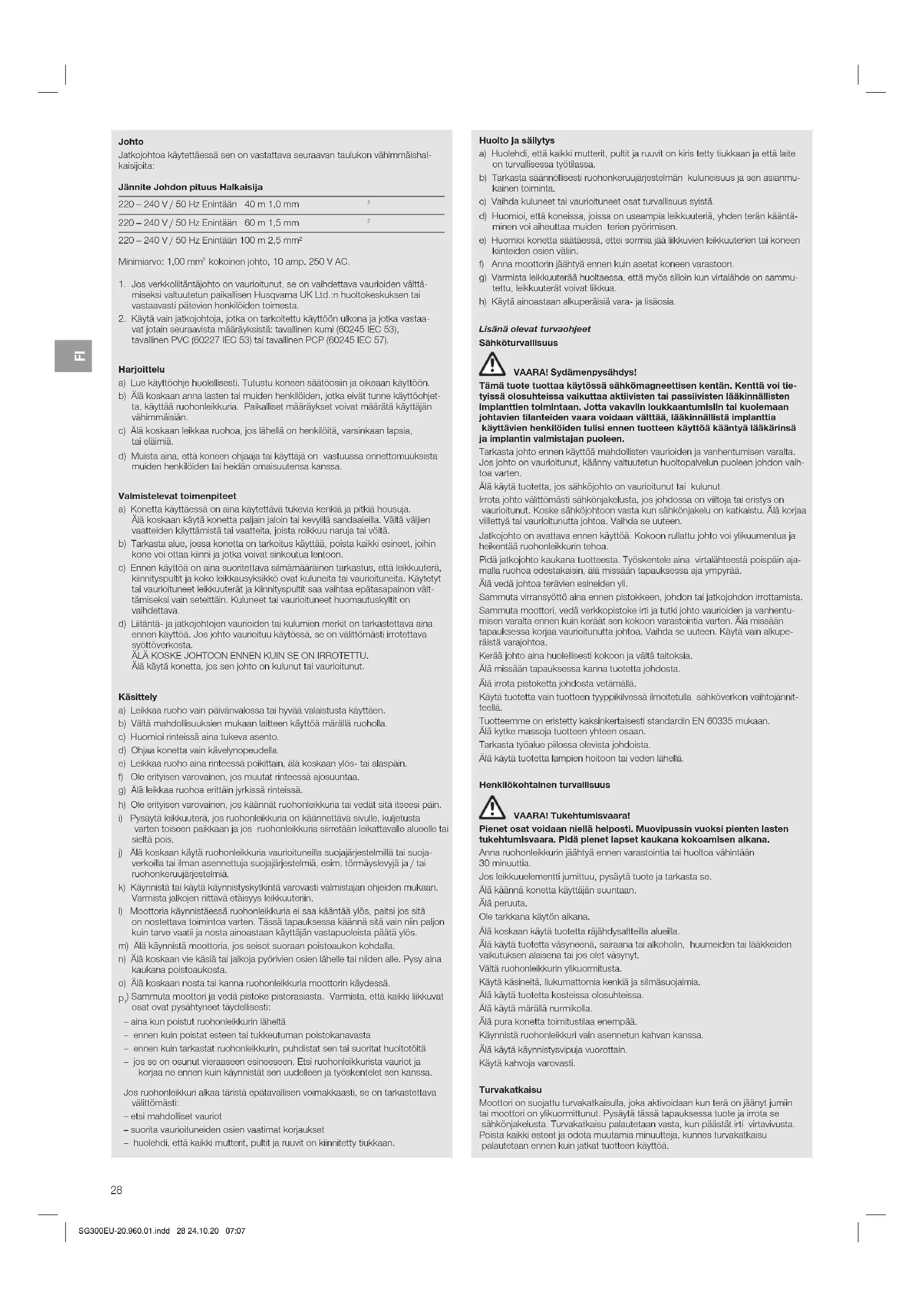

Johto

Jatkojohtoa käytettäessä on vastattava seuraavan taulukon vähimmäisvaatimuksia:

Jännite Johdon pituus Halkaisija

220 - 240 V / 50 Hz Enintäan	40 m 1,0 mm	2.
220 - 240 V / 50 Hz Enintäan	60 m 1,5 mm	2.
220 - 240 V / 50 Hz Enintäan	100 m 2,5 mm2

Minimiarvo: 1,00 mm' kokoinen johto, 10 amp. 250 V AC.

1. Jos verkkoliitäntäjohto on vaurioitunut, se on vaihdettava vaarojen välttämiseksi valtuutetun paikallisen Husqvarna UK Ltd.:n huoltokeskuksen tai vastaavasti pätevien henkilöiden toimesta.
2. Käytä vain jatkojohtoja, jotka on tarkoitettu käyttöön ulkona ja jotka vastaavat seuraavista määräyksistä: tavallinen kumi (60245 IEC 53), tavallinen PVC (60227 IEC 53) tai tavallinen PCP (60245 IEC 57).

Harjoittelu

a) Lue käyttöohje huolellisesti. Tutustu koneen säätöihin ja oikeaan käyttöön. b) Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät tunne käyttöohjetta, käyttää ruohonleikkuria. Paikalliset määräykset voivat määrätä käyttäjän vähimmäisiän. c) Älä koskaan leikkaa ruohoa, jos lähellä on henkilöitä, varsinkaan lapsia, tai eläimiä. d) Muista aina, että koneen ohjaaja tai käyttäjä on vastuussa onnettomuuksista muiden henkilöiden tai heidän omaisuutensa kanssa.

Valmistelutoimenpiteet

a) Konetta käytettäessä on aina käytettävä tukevaa kenkää ja pitkiä housuja. Älä koskaan käytä konetta paljain jaloin tai kevyillä sandaaleilla. Vältä väljien vaatteiden käyttämistä tai vaatteita, joista roikkuu narua tai nauhaa. b) Tarkasta alue, jossa konetta on tarkoitus käyttää, poista kaikki esineet, joihin kone voi tarttua ja jotka voivat sinkoutua lentoon. c) Ennen käyttöä on aina suoritettava silmämääräinen tarkastus, että leikkutterä, kiinnityspultit ja koko leikkausyksikkö ovat kuluneita tai vaurioituneita. Kuluneet tai vaurioituneet leikkutterät ja kiinnityspultit on vaihdettava epätasapainon välttämiseksi vain sarjoittain. Kuluneet tai vaurioituneet ruuvit on vaihdettava. d) Liitäntä- ja jatkojohtojen vaurioiden tai kulumien merkit on tarkastettava aina ennen käyttöä. Jos johto vaurioituu käytössä, se on välittömästi irrotettava syöttöverkosta. ÄLÄ KOSKE JOHTOON ENNEN KUIN SE ON IRROTETTU. Älä käytä konetta, jos sen johto on kulunut tai vaurioitunut.

Käsittely

a) Leikkaa ruoho vain päävalossa tai hyvää valaistusta käyttäen. b) Vältä mahdollisuuksien mukaan laitteen käyttöä märällä ruoholla. c) Huomioi rinteissä aina tukeva asento. d) Ohjaa konetta vain kävelynopeudella. e) Leikkaa ruoho aina rinteessä poikittain, älä koskaan ylös- tai alaspäin. f) Ole erityisen varovainen, jos muutat rinteessä ajosuuntaa. g) Älä leikkaa ruohoa erittäin jyrkissä rinteissä. h) Ole erityisen varovainen, jos käännät ruohonleikkuria tai vedät sitä itseesi päin. i) Pysäytä leikkuuterä, jos ruohonleikkuri on käännettävä sivulle, kuljetusta varten toiseen paikkaan ja jos ruohonleikkuri siirretään leikkaamattomalle alueelle tai sieltä pois. j) Älä koskaan käytä ruohonleikkuria vaurioituneilla suojajärjestelmillä tai suojilla, verkolla tai ilman asennettuja suojajärjestelmiä, esim. törmäyssuojia ja/tai ruohonkeruujärjestelmiä. k) Käynnistäessäsi käytä käynnistyskytkintä varovasti valmistajan ohjeiden mukaan. Varmista jalkojen riittävä etäisyys leikkuuteristä. l) Moottoria käynnistäessäsi ruohonleikkuria ei saa kääntää, paitsi jos sitä on nostettava toiminnan vuoksi. Tässä tapauksessa nosta sitä vain niin paljon kuin on tarpeen, nosta ainoastaan käyttäjän vastakkaiselta puolelta. m) Älä käynnistä moottoria, jos seisot suoraan poistoaukon kohdalla. n) Älä koskaan vie käsiä tai jalkoja pyörivien osien lähelle tai niiden alle. Pysy aina kaukana poistoaukosta. o) Älä koskaan nosta tai kanna ruohonleikkuria moottorin käydessä. p) Sammuta moottori ja vedä pistoke pistorasiasta. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täydellisesti:

• aina kun poistut ruohonleikkurin läheltä
• ennen kuin poistat esteen tai tukkeutuman poistokanavasta
• ennen kuin tarkastat ruohonleikkurin, puhdistat sen tai suoritat huoltotöitä
• jos se on osunut vieraaseen esineeseen. Etsi ruohonleikkurista vauriot ja korjaa ne ennen kuin käynnistät sen uudelleen ja työskentelet sen kanssa.

Jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti, se on tarkastettava välittömästi:

- etsi mahdolliset vauriot - suorita vaurioituneiden osien vaatimat korjaukset - huolehdi, että kaikki mutterit, pultit ja ruuvit on kiinnitetty tiukkaan.

Huolto ja säilytys

a) Huolehdi, että kaikki mutterit, pultit ja ruuvit on kiristetty tiukkaan ja että laite on turvallisessa työkunnossa. b) Tarkasta säännöllisesti ruohonkeruujärjestelmän kuluneisuus ja sen asianmukainen toiminta. c) Vaihda kuluneet tai vaurioituneet osat turvallisuussyistä. d) Huomioi, että koneissa, joissa on useampia leikkuuteriä, yhden terän kääntäminen voi aiheuttaa muiden terien pyörimisen. e) Huomioi konetta säätäessäsi, ettei sormia jää liikkuvien leikkuuterien tai koneen kiinteiden osien väliin. f) Anna moottorin jäähtyä ennen kuin asetat koneen varastoon. g) Varmista leikkuuterää huoltaessasi, että myös sähkökytkentä on sammutettu, leikkuuterät voivat liikkua. h) Käytä ainoastaan alkuperäisiä vara- ja lisäosia.

Lisäksi olevat turvaohjeet

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tietyissä olosuhteissa vaikuttaa aktiivisten tai passiivisten lääkinnällisten implanttien toimintaan. Jotta vakaviin loukkaantumisiin tai kuolemaan johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyttävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

Tarkasta johto ennen käyttöä mahdollisten vaurioiden ja vanhentumisen varalta. Jos johto on vaurioitunut, käänny valtuutetun huoltopalvelun puoleen johdon vaihtoa varten.

Älä käytä tuotetta, jos sähköjohto on vaurioitunut tai kulunut.

Irrota johto välittömästi sähkönjakelusta, jos johdossa on vikaa tai eristys on vaurioitunut. Koske sähköjohtoon vasta kun sähkönjakelu on katkaistu. Älä käytä vaurioitunutta johtoa. Vaihda se uuteen.

Jatkojohto on avattava ennen käyttöä. Kokoon rullattu johto voi ylikuumentua ja heikentää ruohonleikkurin tehoa.

Pidä jatkojohto kaukana tuotteesta. Täysin kelattuna se voi aiheuttaa virhetoimintoja. Älä koskaan kierrä johtoa tuotteen ympärille.

Älä vedä johtoa terävien esineiden yli.

Sammuta virransyöttö ennen pistokkeen, johdon tai jatkojohdon irrottamista.

Sammuta moottori, vedä verkkopistoke irti ja tutki johto vaurioiden ja vanhentumisen varalta ennen kuin keräät sen kokoon varastointia varten. Älä missään tapauksessa korjaa vaurioitunutta johtoa. Vaihda se uuteen. Käytä vain alkuperäistä varaosajohtoa.

Kerää johto aina huolellisesti kokoon ja vältä taitoksia.

Älä missään tapauksessa kanna tuotetta johdosta.

Älä irrota pistoketta johdosta vetämällä.

Käytä tuotetta vain tuotteen tyyppikilvessä ilmoitetuilla sähköverkon jännitteillä.

Tuotteemme on eristetty kaksinkertaisesti standardin EN 60335 mukaan.

Älä kytke maadoituksia tuotteen yhteen osaan.

Tarkasta työväline piilossa olevista johdoista.

Älä käytä tuotetta lampien hoidon tai veden lähellä.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.

Anna ruohonleikkurin jäähtyä ennen varastointia tai huoltoa vähintään 30 minuuttia.

Jos leikkuuelementti jumittuu, pysäytä tuote ja tarkasta se.

Älä käännä konetta käyttäjän suuntaan.

Älä peruuta.

Ole tarkkana käytön aikana.

Älä koskaan käytä tuotetta räjähdysalttiilla alueilla.

Älä käytä tuotetta väsyneenä, sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena tai jos olet väsynyt.

Vältä ruohonleikkurin ylikuormitusta.

Käytä käsineitä, liukumattomia kenkiä ja suojaimia.

Älä käytä tuotetta kosteissa olosuhteissa.

Älä käytä märällä nurmikolla.

Avaa puurakenne toimitustilaa enemmän.

Käynnistä ruohonleikkuri vain asennetun kahvan kanssa.

Älä käytä käynnistysvipuja vuorottain.

Käytä kahvoja varovasti.

Turvakatkaisu

Moottori on suojattu turvakatkaisulla, joka aktivoituu kun terä on jäänyt jumiin tai moottori on ylikuormittunut. Pysäytä tässä tapauksessa tuote ja irrota se sähkönjakelusta. Turvakatkaisu palautetaan vasta, kun päästät irti virtavivusta. Poista kaikki esteet ja odota muutamia minuutteja, kunnes turvakatkaisu palautetaan, ennen kuin jatkat tuotteen käyttöä.

2. KOKOONPANO

A! Henkilövammat!

Vahingonvaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, irrota se sähkönjakelusta ja vedä käsineet käteen ennen kuin käsittelet tuotetta.

Alemman työntövarren asennus [kuva A1]:

1. Työnnä alemman työntövarren ① pää kotelon ② kannattimen kiinnitykseen.
2. Kiinnitä alempi työntövarsi ① koteloon ② työntämällä kiinnitysruuvit ③ painaen työntövarren pään ① ja kotelon ② reikien läpi.
3. Toista toisella puolella.

HUOMAUTUS: Jos työntövarren kiinnityksessä koteoon esiintyy ongelmia kiinnitysruuvin kanssa, vedä kiinnitysruuvi varovasti ulos ja toista yllä mainitut vaiheet 1-3.

Ylemmän virtakahvan asennus [kuva A2/A3]:

1. Varmista, että ylempi työntövarsi ④ on asetettu oikein ja turvalukitus ⑤ kytkentäkaapissa näyttää ylöspäin.
2. Varmista, että ylempi työntövarsi 4 ja alempi työntövarsi 1 ovat kohdistettu oikein toisiinsa.
3. Aseta mutteri työntövarren nuppiin (tarvittaessa).
4. Kiinnitä ruuvit ⑧, aluslevyt ⑧ ja työntövarren nupit ⑧ oikeisiin kohtiin työntövarsissa ①/④
5. Kiinnitä johto ⑧ mukana toimitettujen kiinnittimien ⑩ kanssa työntövarsiin ①/4. Varmista, että johto ⑧ ja puristuksin ylemmän työntövarren ④ ja alemman työntövarren ① väliin.

3. KÄYTTÖ

A! Henkilövammat!

Ohaavojen vaara, jos tuote käynnistyy vahingossa.

Odota, kunnes terä on pysähtynyt, irrota se sähkönjakelusta

vedä käsineet käteen ennen kuin säädät tai kuljetat tuotetta.

Ruohonleikkurin kytkentä [kuva O1/O2]:

I! Sähköisku!

rioiden välttämiseksi jatkojohdossa

pujotettava johtolukitukseen ①.

⑩, jatkojohto ⑩ on

→ Pujota jatkojohto ennen käyttöä johdonvarmistukseen ①.

1. Yhdistä naaras-jatkojohdon ⑩ liitin kytkentäkaapin takaosaan ⑫. 2. Tee lenkki jatkojohdolla ①, ohjaa lenkki johdonvarmistimeen ① ja kiristä lenkki. 3. Kytke jatkojohto 230 V -verkkopistokkeeseen.

Leikkuukorkeuden asetus [kuva 03/04/05]:

MIO! Älä käytä enempää kuin korkeintaan 3 leik

kauksen korkeusvälikappaletta ⑩. Leikkauksen korkeusvälikappaleet ⑨ on vain sovitettava terän ⑩ ja puhaltimen ⑩ väliin. Älä aseta leikkauksen korkeusvälikappaletta ⑩ terän ⑩ ja teräpultin ⑩ väliin.

1. Terän ruuvin 18 irrottamiseksi pidä tuulettimesta 18 kiinni ja irrota terän ruuvi 18 mukana toimitetulla ruuviavaimella 17.
2. Poista terän pultti, terä, leikkuun korkeusvälikappale ja puhallin.
3. Tarkasta vaurioiden varalta ja puhdista tarvittaessa.
4. Aseta puhallin tuotteeseen. Varmista, että puhallin on hyvin paikoillaan ja että puhaltimen reikä on kohdistettu kierteeseen.
5. Aseta leikkuun korkeusvälikappaleet 18 puhaltimelle 18. Korkeampi leikkuu - matalampi leikkuun korkeusvälikappale. Matalampi leikkuu - korkeampi leikkuun korkeusvälikappale. Varmista, että tapit on asetettu reikiin.
6. Aseta terä D-painetulla reiällä välikappaleille 3 leikkuukorkeutta varten. Varmista, että tapit ovat kunnolla terän rei'issä.
7. Aseta terän pultti 6 terän 4 keskellä olevan reiän läpi.
8. Kiristä terän pultti käsin myötäpäivään.
9. Pidä puhallinta tiukkaan ja kiristä terän pultti mukana toimitetulla kiintoavaimella ①.

Työasento:

Säätöä ei tarvita työntövarsien asettamiseksi työasentoon. Vedä yksinkertaisesti etuasennosta alas tai nosta ala-asennosta ylös, kunnes kahva on mukavimmassa työasennossa.

Ruohonleikkurin käynnistys [kuva O6/O7]:

VAARA! Henkilövammat!

Loukkaantumisvaara, jos tuote ei pysähdy käynnistysvivuista irrotettaessa.

Älä ohita turvajärjestelmää tai kytkintä. Älä esimerkiksi kiinnitä käynnistysvipuja kahvaan.

Käynnistys:

Tuote on varustettu kahden käden turvajärjestelmällä (käynnistysvipu 1a turvalukitus 5), joka estää tuotteen tahattoman päällekytkennän.

Laitteessa on kaksi käynnistysvipua ⑧. Jompaa kumpaa niistä on käytettävä käynnistykseen.

1. Paina turvalukitusta ⑤ yhdellä kädellä ja vedä käynnistysvipua ⑧ toisella kädellä. Ruohonleikkuri käynnistyy.
2. Päästä turvalukituksesta 5 irti.

Estääksesi, että yksi rengas leikkaa ruohon ja ruohonjätteiden poistamiseksi, kallista ruohonleikkuria hieman. Kun ruohonleikkuri on saavuttanut täyden nopeutensa, laske se kevyesti alas ruoholle.

Pysäytys:

Vapauta käynnistysvipu. Ruohonleikkuri pysähtyy.

Vinkkejä ruohonleikkurin käyttöön [kuva O8]:

Leikkaa ruoho kasvuaikana kaksi kertaa viikossa. Nurmi kärsii, jos se leikataan lyhyemmäksi yhdellä kerralla kuin kolmanneksen sen pituudesta.

Parhaimman tuloksen saat leikatessa ensin nurmen ulkokulmasta myötäpäivään.

Aloita leikkuu nurmen lähimmästä kulmasta virtalähteeseen. Näin johto jää nurmen leikatulle alueelle.

Parhaimpaa leikkuutulosta varten leikkaa suorina linjoina ruohonleikkurin kaistaleiden mennessä päällekkäin noin 8 - 10 cm.

Älä ylikuormita ruohonleikkuria. Pitkän paksun nurmen leikkaaminen voi aiheuttaa moottorin nopeuden hidastumisen ja kuulet muutoksen moottorin äänessä. Jos moottorin nopeus hidastuu, ruohonleikkurin ylikuormittuminen on mahdollista, mikä voi aiheuttaa vaurioita. Kun ensimmäisen kerran leikkaat pitkää paksua nurmea leikkuun korkeusasetuksella, sen asettaminen korkeammaksi pienentää kuormitusta.

Katso kohta Leikkuukorkeuden asetus.

4. HUOLTO

VAARA! Henkilövammat!

Tahattoman käynnistymisen vaara, jos tuote käynnistyy vahingossa.

Odota, kunnes terä on pysähtynyt, irrota tuote sähkönsyötöstä ja vedä suojakäsineet käteen ennen kuin aloitat tuotteen huollon.

Ruohonleikkurin puhdistaminen:

VAARA! Henkilövammat!

Lokkaantumisvaara ja tuotteen vaurioitumisriski.

Älä puhdista tuotetta vedellä tai vesisuihkulla (varsinkaan painepesurin vesisuihkulla). Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä voi tuhota tärkeitä muoviosia.

Tuuletusrakojen on oltava aina puhtaita.

Ruohonleikkurin alapuolen puhdistaminen [kuva M1]:

Alapuoli on helpointa puhdistaa suoraan ruohonleikkuun jälkeen.

1. Aseta ruohonleikkuri varovasti kyljelleen.
2. Puhdista alapuoli poistamalla ruohonjäänteet ruuviavaimella tai kaapimella.

1. Puhdista terä ja tuuletin pehmeällä harjalla (älä käytä teräviä esineitä).

Ruohonleikkurin yläpuolen puhdistaminen [kuva M2]:

1. Puhdista yläpuoli kuivalla liinalla.
2. Puhdista ilmastointiraot pehmeällä harjalla (älä käytä teräviä esineitä).

5. SÄILYTYS

Käytöstä poistaminen

Tuote on säilytettävä lasten ulottumattomissa.

1. Irrota tuote sähkönsyötöstä.
2. Puhdista ruohonleikkuri (katso 4. HUOLTO).
3. Säilytä ruohonleikkuri kuivassa, suljetussa ja pakkaselta suojatussa paikassa.

Varastointiasennot [kuva S1]:

1. Paina alempi työntövarsi ① molemmilta puolilta alas.
2. Käännä alempi työntövarsi ① haluttuun asentoon, joko eteen kokoon taitettavaan varastointiasentoon tai taakse varastointiasentoon seinälle. Avaa työntövarren nupit ja taita ylempi työntövarsi. Varmista, että johto ei jää ylemmän ja alemman työntövarren väliin.

Kokoon taitettu varastointiasento [kuva S2]

Varastointiasento seinällä [kuva S3] HUOMAUTUS: Ripusta ruohonleikkuri aina seinäpidikkeeseen varastoitaessa alemman työntövarren ① poikkipuomista.

Hävittäminen:

(direktiivin 2012/19/EU mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

6. VIKOJEN KORJAUS

→ Odota, kunnes terä on pysähtynyt, irrota tuote sähkönjakelusta ja vedä suojakäsineet käteen ennen kuin korjaat tuotteen virheen.

Terän vaihtaminen:

vaantyneena, epätasapainossa taittuneilla leikkuureunoilla.

→ Älä käytä ruohonleikkuria vaurioituneella tai vääntyneellä terällä, epätasapainossa olevalla terällä tai taittuneilla leikkuureunoilla. → Älä teroita terää.

FLYMO-varaosat on saatavilla FLYMO-jälleenmyyjältäsi tai FLYMO-huollosta.

Käytä ainoastaan alkuperäistä FLYMO-terää:

FLYMO-vaihtoterä mallille 30 cm: Viitenro FLY094 Osanro 529370590

FLYMO-vaihtoterä mallille 33 cm: Viitenro FLY095 Osanro 529370790

FLYMO-vaihtoterä mallille 36 cm: Viitenro FLY096 Osanro 529370890

→ Vaihda terä (katso 3. KÄYTTÖ Leikkukorkeuden asetus).

Ongelma Mahdollinen syy Korjaus

Ruohonleikkuri ei käynnisty Verkkjohto on irti tai → Yhdistä verkkjohto tai vairioitunut.
	Moofteri on jumissa. → Poista este.
Moofteri on Jumissa ja pitäa äntä	Moofteri on Jumissa. → Poista este.
	Leikkuukorkeus on Ilian matala. → Säädä leikkuukorkeus suurremmaksi.

Ongelma Mahdollinen syy Korjaus

Kovat änet, ruhonleikkuri kolisee	Moottorin, klinnityksen tai ruhonleikkurinkotelon ruuavit ovat lystyneet.	→ Anna valtuutetun jällenmyjänkiristäruuavit.
Ruhonleikkuri kāy epatasalsesti tai tärisee volmakkaasti	Terā on vauroitunut/, kulunut tai terän pidike on lystynyt.	→ Vailha terā.
	Terā on erittäin likainen. → Puhdista ruhonleikkuri (katso 4. HUOLT0).Jos ongelmaa el näin saada poistetua, vahda terä.
Nurmi ei ole leikatu siististi	Terā on tylsa tai vauroitunut. → Vailha terā.
	Leikkuukorkeus on liian matala.	→ Säädä leikkuukorkeus suuremmaksi.
Huono veto	Ruhonleikkuri on likainen.	→ Puhdista ruhonleikkuri alapuoli.
	Leikkuukorkeus on liian matala.	→ Säädä leikkuukorkeus suuremmaksi.
	Tuuletin on vauroitunut. Tarkasta tuuletin ja vahda se.
	Jos veto on edeleen huono, käänny valtuutetun paikallisen huoltokeskuksenpuolen.

HUOMAUTUS: Käänny muissa häiriötapauksissa FLYMO-huoltopalvelun puoleen. Korjaukset saa suorittaa ainoastaan FLYMO-huoltopalvelu tai FLYMOn valtuuttamat erikoisliikkeet.

7. TEKNISET TIEDOT

Hover-sähköruohonleikkuri	Yksikkö	Arvo(30 cm)	Arvo(33 cm)	Arvo(36 cm)
Nlmellsteho	W	1700	1700	1800
Verkkojännite	V	230	230	230
Verkkotaajuus	Hz	50	50	50
Terän pyörismopeus	1/min	4200	4200	4200
Leikkuuleveys	cm	30	33	36
Lelikuukorkeuden säätö(4 asento)	mm	10 - 30	10 - 30	10 - 30
Paino	kg	6,7	6,7	6,9
Äänenpainetaso Lpa1Epävarmuus ka	dB (A)	843	833	803
Ääntehotasolo Lw2:mitattu /taattuEpävarmuus kwa	dB (A)	92/963,9	92/963,2	92/963,2
Käslin kohdistuva tärinäa	m/s2	1,5	1,5	1,9
Epävarmuus kwb	1,5	1,5	1,5	1,5

Mittausmenetelmä EN 60335-2-77 RL 2000/14/EC

HUOMAUTUS: Ilmoitettu tärinäpäästöarvo on mitattu standardin mukaisen tarkastusmenetelmän mukaisesti, ja sitä voidaan käyttää vertailussa muiden sähkötyökalujen kanssa. Tätä arvoa voidaan käyttää myös altistumisen alustavaan arviointiin. Tärinäpäästöarvo voi vaihdella sähkötyökalujen todellisen käytön aikana.

Käänny tarvittaessa huoltoviranomaisten puoleen, jotta laite liitetään ainoastaan syöttöön, jonka impedanssi on korkeintaan 0,354 Ω. Tämä sallittu järjestelmän enimmäisimpedanssi käyttäjän syötön liitäntäpisteissä vastaa SimpliGlide testausarvoa 300V.

8. LISÄTARVIKKEET

FLYMO-vaihtoterä mallille 30 cm	Vaihtoterä tylsälle teräle.	Viitenro FLY094 Osanro 529370590
FLYMO-vaihtoterä mallille 33 cm	Vaihtoterä tylsälle teräle.	Viitenro FLY095 Osanro 529370790
FLYMO-vaihtoterä mallille 36 cm	Vaihtoterä tylsälle teräle.	Viitenro FLY096 Osanro 529370890

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

FLYMO antaa kaikille uusille FLYMO-tuotteille kahden (2) vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä ostopäivästä alkaen, jos tuotteita on käytetty ainoastaan yksityisessä käytössä. Tämä valmistajan takuu ei koske jälkimarkkinoilta ostettua tuotetta. Tämä takuu koskee kaikkia tuotteen oleellisia puutteita, jotka johtuvat todistettavasti materiaali- tai tuotantovirheistä. Takuun puitteissa asiakkaalle toimitetaan toimiva, korvaava tuote tai viallinen tuote korjataan maksutta. Pidätämme oikeuden valita jommankumman näistä vaihtoehdoista. Palvelua koskevat seuraavat ehdot:

Tuotetta on käytetty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti. - Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta. Käytössä on käytetty ainoastaan alkuperäisiä FLYMOn vara- ja kuluvia osia. - Ostokuitin esittäminen.

Osien ja komponenttien tavanomainen kuluminen (esimerkiksi terissä, terien kiinnityksessä, turbiineissa, lampuissa, kiila- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin.

Tämä valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meillä valmistajana vastaan esitetyt muut vaatimukset, kuten vahingonkorvaukset, eivät ole perusteltuja valmistajan takuun osalta. Tämä valmistajan takuu ei vaikuta tietenkään liikkeen / jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaatimuksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan huolto-osoitteeseen.

Kuluvat osat:

Tera on kuluvä osa eikä se sisälly takuun piiriin.

NO Elektrisk Hover-gressklipper

1. TURVALLISUUS 31 2. ASENNUS 32 3. KÄYTTÖ 32
2. HUOLTO 33 5. SÄILYTYS 33 6. VIANETSINTÄ 34
3. TEKNISET TIEDOT 34
4. VARUSTEET 34
5. HUOLTO/TAKUU 34

VARO! Henkilövahinkojen vaara!

VARO! Henkilövahinkojen vaara! Tapaturmavaara, jos

VARO! Henkilövahinkojen vaara! Tapaturmavaara, jos

Terä on kulutusosa eikä kuulu takuun piiriin.
