KÄYTTÖOHJE P 5500 M METABO

Vakuutamme, että tämä tuote vastaa seuraavia normeja* on direktiivien määräysten mukainen** testin suorittaja*** Mitattu' Taattu äänen tehotaso****

DA

EF-OVERENSSTEMMELSESATTESTVOSWIADCZENIE O ZGODNOŚCI CE

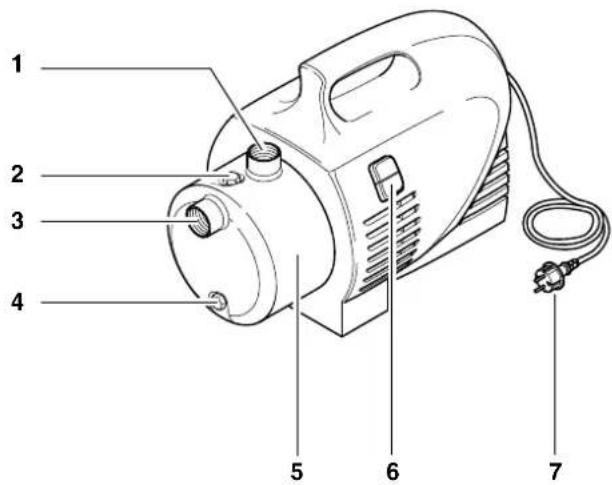

1. Laitteen yleiskuva

1 2 3 4 5 6 7

1 Paineliitäntä
2 Juottoruuvi
3 Imuliitäntä

Huomio!

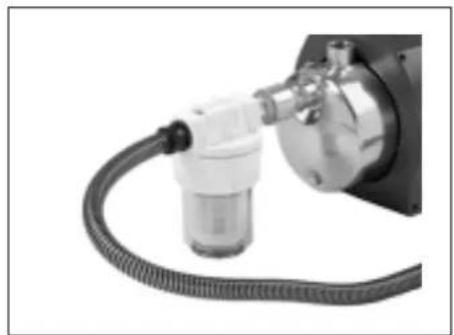

Käytä likaantunutta ainetta pumpattaessa imusuodatinta (katso "Saatavat tarvikkeet").

Ohje:

Takaiskuventtiili on suositeltava, jotta vesi ei karkaa pum- pun ollessa pois päältä.

4 Tyhjennysruuvi
5 Pumppu
6 Päälle/pois-katkaisin
7 Verkkojohto ja pistoke

Sisällysluettelo

1. Laitteen yleiskuva ....45

2. Lue ensin! 46

3. Käyttöalue ja pumpattavat aineet....46

4. Turvallisuus ....46

4.1 Tarkoituksenmukainen käyttö.....46

4.2 Yleiset turvallisuusohjeet......46

1. Ennen käyttöönottoa....47

5.1 Pystytys....47

5.2 Imujohtimen liittäminen....47

5.3 Painejohtimen liittäminen .....47

5.4 Verkkoliitäntä....47

5.5 Pumpun täyttäminen ja imeminen ..47

1. Käyttö 47

6.1 Laitteen ottaminen käyttöön ......47

6.2 Pumpun ominaiskäyrä....48

1. Huolto ja hoito ....48

7.1 Säännöllinen huolto.... 48

7.2 Pakkasvaaran aikana....48

7.3 Laitteen purkaminen ja säilyttäminen ....48

1. Ongelmat ja häiriöt....48

8.1 Häiriön etsintä ....48

1. Korjaus......48

2. Ympäristönsuojelu....48

3. Saatavat tarvikkeet....48/50

4. Tekniset tiedot....49

2. Lue ensin!

• Lue tämä ohjekirja ennen laitteen käyttöönottoa. Huomioi erityisesti turvaohjeet.
• Jos ohjekirjaa ei noudateta, takuu raukeaa; valmistaja ei ota mitään vastuuta siitä seuraavista vahingoista.
• Mikäli huomaat kuljetuksessa syntyneitä vahinkoja pakkauksen purkamisen yhteydessä, ilmoita niistä heti tavaran toimittajalle. Älä ota laitetta käyttöön!
• Hävitä pakkaus ympäristöystävällisesti. Toimita pakkaus asianmukaiseen jätteidenkeräyspaikkaan.
• Säilytä ohjekirja hyvin, jotta voit katsoa sitä aina epäselvissä tapauksissa.
• Jos lainaat tai myyt laitteen joskus, anna myös kaikki saateasiakirjat laitteen mukana eteenpäin.

3. Käyttöalue ja pumpatta- vat aineet

Tätä laitetta käytetään puhtaan veden pumppaamiseen talossa ja puutarhassa,

• sadetukseen ja kasteluun,
• kaivo-, sadevesi- ja käyttövesipump-puna,
• uima-altaiden, puutarha-altaiden ja vesisäiliöiden tyhjäksi pumppaamiseen.

Pumpattavan aineen suurin sallittu lämpötila on 35 °C.

4. Turvallisuus

4.1 Tarkoituksenmukainen käyttö

Laitetta ei saa käyttää juomavesihuoltoon tai elintarvikkeiden pumppaamiseen.

Räjähtävien, palavien, aggressiivisten tai terveydelle vaarallisten aineiden pumppaaminen on kielletty.

Laite ei sovi liiketalous- tai teollisuuskäyttöön.

Laitteeseen ei saa tehdä omavaltaisia muutoksia eikä siinä saa käyttää osia, joita valmistaja ei ole tarkastanut ja hyväksynyt.

Kaikki laitteen epäasiallinen käyttö on tarkoituksenvastaista; siitä voi seurata ennalta arvaamattomia vahinkoja!

4.2 Yleiset turvallisuusohjeet

Lapset ja nuoret sekä henkilöt, jotka eivät tunne ohjekirjaa, eivät saa käyttää laitetta.

Käytettäessä laitetta uima-altaisa ja puutarha-altaisa ja niiden suoja-alueilla tulee noudattaa DIN VDE 0100 -702, -738:n määräyksiä.

Käytettäessä laitetta kiinteistön vesihuoltoon tulee noudattaa lakimääräisiä vesija jätevesisäännöksiä sekä DIN 1988:n määräyksiä.

Seuraavat jäljelle jäävät vaarat ovat peri-aatteellisesti olemassa aina pumppuja käytettäessä – niitä ei voi poistaa täysin millään turvatoimilla.

Ympäristövaikutuksista aiheutuva vaara!

Älä jätä laitetta alttiiksi sateelle. Älä käytä laitetta märässä ympäristössä.

Älä suuntaa vesisuihkua suoraan laitteeseen tai muihin sähköisiin osiin! Sähköiskusta aiheutuu hengenvaara!

Älä käytä laitetta räjähdysvaarallisissa tiloissa tai palavien nesteiden tai kaasujen läheisyydessä!

Kuumasta vedestä aiheutuva vaara!

Jos painekytkimen poiskytkentäpainetta ei saavuteta huonojen paineolojen takia tai jos painekytkin on rikki, vesi voi kuumentua laitteen sisäisessä kierrossa.

Tästä voi syntyä vaurioita ja vuotoja laitteeseen ja liitäntäjohtoihin, jolloin kuumaa vettä voi vuotaa ulos. Palovamma-vaara!

• Käytä laitetta maks. 5 minuuttia suljettua painejohdinta vastaan.
• Irrota laite sähköverkosta ja anna sen jäähtyä. Anna ammattihenkilökunnan tarkastaa laitteiston moitteeton toiminta ennen uutta käyttöönottoa.

Sähköstä aiheutuva vaara!

Asennus- ja huoltotöiden aikana laite ei saa olla liitettynä sähköverkkoon.

Älä koske verkkopistokkeeseen märillä käsillä! Irrota verkkopistoke aina vetämällä pistokkeesta, ei johdosta.

Älä taita, purista tai vedä verkkojohtoa ja jatkojohtoa tai aja niiden yli; suojaa ne teräviltä reunoilta, öljyltä ja kuumuudelta.

Laitteen puutteista aiheutuu vaara!

Tarkasta laite, erityisesti verkkjojohto, verkkopistoke ja sähköiset osat aina ennen käyttöönottoa mahdollisten vaurioiden varalta. Sähköiskusta aiheutuu hengenvaara!

Vaurioitunutta laitetta saa käyttää jälleen vasta, kun se on korjattu asianmukaisesti.

Älä korjaa laitetta itse! Vain ammattilai-set saavat korjata pumppuja.

Huomio!

Laitehäiriöistä tai -puutteista aiheutuvien vesivahinkojen, esim. tilojen tulvimisen, välttämiseksi:

• Suunnittele sopivat turvatoimenpi-teet, esim:
• hälytyslafteisto tai
• valvottu suoja-allas

Valmistaja ei ota mitään vastuuta mahdollisista vahingoista, jotka johtuvat siitä, että

• laitetta on käytetty epätarkoituksenmukaisesti.
• laitetta on ylikuormitettu käyttämällä sitä jatkuvasti.
• laitetta ei ole käytetty ja säilytetty suojassa pakkaselta.
• laitteeseen on tehty omavaltaisia muutoksia. Sähkölaitteita saa korjata ainoastaan sähköalan ammattilainen!
• on käytetty varaosia, joita valmistaja ei ole tarkastanut ja hyväksynyt.
• on käytetty sopimatonta asennus-materiaalia (hanat, liitäntäjohtimet jne.).

Sopiva asennusmateriaali:

- paireen kestävä (vähintään 10 baaria)

- kuumuuden kestävä (vähintään 100 °C)

5. Ennen käyttöönottoa

Voit koota ja liittää laitteen helposti itse. Käänny epäselvissä tapauksissa ammattikauppiaasi tai sähköalan ammattilaisen puoleen.

5.1 Pystytys

• Laitteen täytyy seistä vaakasuoralla, tasaisella pinnalla, joka kykenee kantamaan veden täyttämän laitteen painon.
• Tärinän välttämiseksi laitetta ei tulisi ruuvata kiinni vaan se tulisi asettaa elastiselle alustalle.
• Pystytyspaikan tulisi olla hyvin tuule-tettu ja suojassa säävaikutuksilta.
• Käytettäessä laitetta puutarha-altailla ja uima-altailla se täytyy sijoittaa tulvimiselta suojassa olevaan paikkaan ja suojata kaatumiselta. Lisäksi tulee noudattaa lain vaatimuksia.

5.2 Imujohtimen liittäminen

Ohje:

Liitännän tekemiseen tarvitset mahdollisesti muita lisävarusteita (katso „Saatavat tarvikkeet“).

Huomio!

Imujohdin tulee asentaa siten, että siitä ei aiheudu mitään pump-puun vaikuttavaa mekaanista voimaa tai jännitystä.

Huomio!

Käytä likaista ainetta pumpatessasi ehdottomasti imusuodatinta pumpun suojaamiseksi hiekalta ja lialta.

Ohje:

Takaiskuventtiili on suositeltava, jotta vesi ei karkaa pumpun ollessa pois päältä.

• Kaikki kierreliitokset täytyy tiivistää kierretiivistysnauhalla; vuotokohdat aiheuttavat ilman imemistä ja heikentävät veden imemistä tai estävät sen kokonaan.
• Imujohtimen sisähalkaisijan tulisi olla vähintään 1" (25 mm); sen täytyy olla taittumaton sekä tyhjiönkestävä.
• Imujohtimen tulisi olla niin lyhyt kuin mahdollista, koska pumppausteho heikkenee johdon pidetessä.
• Imujohtimen tulisi nousta koko mat-kalta kohti pumppua ilmataskujen estämiseksi.
• Riittävän vesisyötön tulee olla taattu ja imujohtimen pään tulisi olla aina vedessä.

5.3 Painejohtimen liittäminen

Ohje:

Liitännän tekemiseen tarvitset mahdollisesti muita lisävarusteita (katso „Saatavat tarvikkeet“).

Huomio!

Painejohdin tulee asentaa siten, että siitä ei aiheudu mitään pumppuun vaikuttavaa mekaanista voimaa tai jännitystä.

• Kaikki kierreliitännät tulisi tiivistää kierretiivistysnauhalla vesivuotojen estämiseksi.
• Painejohtimen kaikkien osien täytyy olla paineenkestäviä.
• Painejohtimen kaikki osat täytyy asentaa asianmukaisesti.

Vaara!

Painejohdin voi haljeta käytössä, jos siinä on käytetty painetta kestämättömiä osia tai se on asennettu epäasiallisesti. Kovalla paineella suihkuava neste voi johtaa loukkaantumiseesi!

5.4 Verkkoliitäntä

Sähköstä aiheutuva vaara!

Älä käytä laitetta märässä ympäristössä ja vain seuraavin edellytyksin:

• Liitännän saa tehdä vain sukopistorasioihin, jotka on asennettu, maadoitettu ja tarkastettu asianmukaisesti.
• Verkkojännitteen ja sulakkeiden täytyy vastata teknisiä tietoja.
• Uima-altaalla, puutarha-altaalla tai vastaavissa paikoissa laitetta täytyy käyttää yhdessä vikavirtakatkaisimen kanssa (FI-katkaisin, 30 mA) (DIN VDE 0100 -702, -738). Suosittelemme tätä yleisesti ihmisten suojaksi.
• Käytettäessä laitetta ulkona sähköisten johtimien täytyy olla roiskevesisuojattuja; ne eivät saa olla vedessä.
• Jatkojohdoissa täytyy olla riittävä johtimien poikkipinta-ala (katso „Tekniset tiedot“). Johtokelat täytyy purkaa kokonaan.

5.5 Pumpun täyttäminen ja imeminen

Huomio!

Pumppu täytyy täyttää vedellä joka kerta, kun se liitetään tai ilmenee vesihävikkiä tai kun pumppu on imenyt ilmaa. Pumppu tuhoutuu, jos se kytketään päälle vedestä tyhjänä!

Ohje:

Imujohdinta ei tarvitse täyttää, koska pumppu on itseimevä. Johtimen pituudesta ja halkaisijasta riippuen paineen luominen voi kuitenkin kestää jonkin aikaa.

1. Ruuvaa juottoruuvi ja tiiviste irti.
2. Kaada pumppuun hitaasti puhdasta vettä, kunnes se on täynnä.
3. Jos haluat lyhentää imuaikaa, täytä myös imujohdin.
4. Ruuvaa juottoruuvi ja tiiviste takaisin paikoilleen.
5. Avaa painejohdin (vesihana tai suih-kusuutin), jotta ilma pääsee poistu-maan imun aikana.
6. Kytke laite päälle (katso "Käyttö").
7. Kytke laite pois päältä, kun vesi virtaa ulos tasaisesti.

6. Käyttö

Pumpun ja imujohtimen täytyy olla liitetty ja täytetty (katso "Ennen käyttöönottoa").

Huomio!

Pumppu ei saa käydä kuivana. Käytössä on oltava koko ajan tarpeeksi pumpattavaa ainetta (vettä).

• Jos moottori ei käynnisty, pumppu ei muodosta painetta tai ilmenee vastaavia ilmiöitä, kytke laite pois päältä – ja yritä sitten poistaa virheen syy (katso "Ongelmat ja häiriöt").
• Jos pumppu on jumittunut vieraan kappaleen takia tai moottori on ylikuumentunut, suojakytkentä kytkee moottorin pois päältä.

6.1 Laitteen ottaminen käyt- töön

Ohje:

Tämä pumppu käy niin pitkään kuin päälle/pois-katkaisin on kytkettynä päälle.

1. Työnnä verkkopistoke pistorasiaan.
2. Kytke pumppu päälle/pois-katkaisijalla päälle.
3. Avaa painejohdin (käännä vesihana tai suihkusuutin auki).
4. Tarkasta, tuleeko vettä ulos!

Huomio!

Jos painejohdin on suljettu, anna pumpun käydä korkeintaan 10 minuuttia, koska muuten veden ylikuumeneminen voi aiheuttaa pumppuun vaurioita.

6.2 Pumpun ominaiskäyrä

Pumpun ominaiskäyrä osoittaa, mikä syöttömäärä on mahdollista saavuttaa milläkin nostokorkeudella.

Pumpun ominaiskäyrä 0,5 m - imukorkeudella ja 1"-imuletkulla – mallille:

P 5500 M

7. Huolto ja hoito

Vaara! Ennen kaikkia laitteelle suori- tettavia töitä:

• Kytke laite pois päältä.
• Irrota verkkopistoke virtalähteestä.
• Varmista, että laite ja siihen liitetyt lisävarusteet ovat paineettomia.

Tässä kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

7.1 Säännöllinen huolto

• Tarkasta laite ja lisävarusteet, erityisesti sähköiset ja paineenalaiset osat, vaurioiden varalta ja korjauta ne tarvittaessa.
• Tarkasta imu- ja painejohtimet vuotojen varalta.
• Jos pumppausteho laskee, puh-dista imusuodatin ja suodatinpatruuna (jos olemassa), vaihda tarvittaessa uuteen.

7.2 Pakkasvaaran aikana

Huomio!

Pakkanen tuhoaa laitteen ja lisävarusteet, koska niissä on aina vettä!

- Irrota laite ja lisävarusteet pakkasvaaran aikana ja säilytä ne pakkaselta suojassa (katso seuraavaa kappaletta).

7.3 Laitteen purkaminen ja säilyttäminen

1. Kytke laite pois päältä, irrota verkkopistoke virtalähteestä.

2. Avaa painejohdin (käännä vesihana tai suihkusuutin auki), anna veden valua kokonaan pois.

3. Tyhjennä pumppu täysin kiertämällä pumpun alla oleva tyhjennysruuvi auki.

4. Irrota imu- ja painejohtimet laitteesta.
5. Varastoi laite pakkaselta suojassa olevassa tilassa (min. 5 °C).

8. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

• Kytke laite pois päältä.
• Irrota verkkopistoke virtalähteestä.
• Varmista, että laite ja siihen liitetyt lisävarusteet ovat paineettomia.

8.1 Häiriön etsintä

Pumppu ei käy:

• Ei verkkojännitettä.
• Tarkasta sälköjohto, pistoke, pistorasia ja sulake.
• Liian alhainen verkkojännite.

• Käytä jatkojohtoa, jonka johtimien poikkipinta-ala on riittävän suuri (katso "Tekniset tiedot").

• Moottori ylikuumentunut, moottori-suoja lauennut.

• Jäähdyttyään laite kytkeytyy taas itsestään päälle.
• Hulehdi riittävästä tuuletuksesta, pidä tuuletusraot vapaina.
• Nbudata maksimisyöttölämpöti- laa.

• Moottori hurisee, ei käynnisty:
- Modtorin ollessa pois päältä työnnä ruuvimeisseli tai vastaava moottorin tuuletusraosta sisään ja pyöritä tuuletinpyörää.

• Pumppu tukossa tai viallinen.
- Pua pumppu ja puhdista se.
- Pundista diffuusori, vaihda tarvittaessa uuteen.
- Pundista juoksupyörä, vaihda tarvittaessa uuteen.

Pumppu ei ime kunnolla tai pitää hyvin kovaa ääntä käydessään:

• Vesipula.
• Vamista, että vettä on kylliksi.
• Imujohdin vuotaa.
• Tiivstä imujohdin, kiristä kierreliitokset.
  • Imukorkeus liian suuri.
• Nbudata maksimi-imukorkeutta.
• Käytä takaiskuventtiiliä, täytä imujohdin vedellä.
• Imusuodatin (lisävaruste) tukossa.

• Pundista, vaihda tarvittaessa uuteen.

• Takaiskuventtiili (lisävaruste) jumissa.

• Puhdista, vaihda tarvittaessa uuteen.
• Ve sivuoto moottorin ja pumpun välissä, liukurengastiiviste vuotaa.
• Vaihda liukurengastiiviste uuteen.
  • Pu mppu tukossa tai viallinen.
• katso yllä.

Paine liian matala:

• Imujohdin vuotaa tai imukorkeus liian suuri.
• katso yllä.
  • Pumppu tukossa tai viallinen.
• katso yllä.

9. Korjaus

Vaara! Sähkölaitteita saa korjata aino- astaan sähköalan ammattilainen!

Korjauksen tarpeessa olevat sähkölaitteet voidaan lähettää maasi huoltotoimipisteseen. Osoitteen löydät varaosaluettelosta.

Lähetettäessä laite korjaukseen ole hyvä ja kuvaile havaittu vika.

Lähetystä varten:

• Tyhjennä pumppu kokonaan (katso „Laitteen purkaminen ja säilyttäminen“).
• Lähetä laite mahdollisuuksien mukaan alkuperäispakkaukses-saan.

10. Ympäristönsuojelu

Laitteen pakkausmateriaali on 100 % kierrätettävissä.

Loppuun käytetyt laitteet ja lisävarusteet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka voidaan toimittaa kierrätykseen.

Käyttöohje on painettu ilman klooria valkaistulle paperille.

11. Saatavat tarvikkeet

Tähän laitteeseen saat ammattiliikkeestä seuraavat lisävarusteet.

i Ohje: Kuvat ja tilausnumerot löydät ohjeen lopusta.

A Pumpun liitäntäsetti täydellinen, sis. uros-uros-sovitinkappaleen, takaiskuventtiilin, lyhyen suodattimen, pestävän suodatinpatruunan, 1 m täydellisen te räslankavahvisteisen letkun, kierretiivistysnauhaa.

B Hydromat-pai nekytkin HM 1, automaattiseen päällekytkemiseen

vettä otettaessa ja poiskytkemiseen käyttötaukojen aikana, estää pum- pun kuivakäynnin.

C Hydrostop,

automaattiseen poi skytkentään vesipulatilanteessa, estää pumpun kuivakäynnin.

D Kuivakäynti- pysäytyskytkin,

mukana 10 m -johto, estää pumpun kuivakäynnin imettäessä säiliöstä, uima-altaasta jne.

E Terä slankavahvisteinen letku 1"

1) 1 m, täydellinen, pikaliitin molemmin puolin;

2) 4 m, täydellinen, pikaliitin sekä imukori ja pohjaventtiili;

3) 7 m, täydellinen, pikaliitin sekä imukori ja pohjaventtiili;

F Suoda tin), liitäntä 1", lyhyt,

täydellinen, pestävä muovisuoda- tinpatruuna.

G Kerta käyttö-suodatinpatruuna,

lyhyt, hiekan mekaaniseen esisuodatuk- seen.

H Pestä vä suodatinpatruuna, lyhyt,

hiekan mekaaniseen esisuodatukseen, käytettävissä uudelleen.

I Hill isuodatinpatruuna, lyhyt,

aktiivihiilitäytteellä, klooripitoisessa vedessä, haju- ja värihaittojen pois- toon.

J Poly-suod atinpatruuna, lyhyt,

polyfosfaattitäyte, kalkkipitoisessa vedessä käytettäväksi kuumavesilaitteiden yhteydessä.

K Putki liitin 150 mm, molemmin puolin 1" UK, sinkitty, pumpun ja imu-suodattimen yhdistämiseen.

L Uros-uros-sovitink appale, molem-min puolin 1" UK.

M Takaiskuventtiili 1" SK, estää veden

takaisinvirtauksen ja pumpun kuivakäynnin.

N Kierretiivistysnau ha, 12 m -rulla.

(UK=ulkokierre, SK=sisäkierre)

1. Tekniset tiedot

		P 5500 M
Verkkojännite	V	230 ~ 1
Taajuus Hz 50
Nimellisteho	W	1500
Nimellisvirta	A	6,7
Sulake min. (hidas tai automaatti)	A	10
Kondensaattori	F	20
Nimelliskierrosluku	min^-1	2800
Syöttömäärä maks.	l/h	5500
Nostokorkeus maks.	m	55
Syöttöpaine maks.	baaria	5,5
Imukorkeus maks.	m	9
Tulolämpötila maks.	°C	50
Ympäristön lämpötila	°C	5 ... 40
Suojaluokka		IP 44
Suojaluokka		I
Eristysaineluokka		F
Materiaalit
Pumpun kotelo		Jaloteräs
Pumppuakseli		Jaloteräs
Pumpun juoksupyörä		Noryl – 5x
Liitännät (sisäkierre)
Imuliitäntä		1"
Paineliitäntä		1"
Mitat (ilman liitäntöjä)
Pituus	mm	480
Leveys	mm	245
korkeus	mm	300
Painot
Paino tyhjänä	kg	12,3
Paino veden täyttämänä	kg	14,3
Melupäästöarvot (maks. paineella)
Äänitehotaso L_WAm	dB(A)	75
Äänenpainetaso L_WAd	dB(A)	78
Jatkojohdon maksimipituus
3 x 1,0 mm ^2 johtimien poikkipinta-alalla	m	30
3 x 1,5 mm ^2 johtimien poikkipinta-alalla	m	50
