Produkttype	Overfladepumpe
Mærke	Metabo
Model	P 5500 M
Dimensioner (L × B × H)	480 × 245 × 300 mm
Vægt (tom)	12,3 kg
Forsyningsspænding	230 V ~, 50 Hz
Nominel effekt	1500 W
Maksimal flow	5500 l/h
Maksimal løftehøjde	55 m
Maksimalt tryk	5,5 bar
Maksimal sugehøjde	9 m
Maks. vandtemperatur	50 °C
IP-klasse	IP44
Beskyttelsesklasse	I
Sugestuds	1" (indvendigt gevind)
Trykstuds	1" (indvendigt gevind)
Forventet anvendelse	Transport af rent vand (vanding, kunstvanding, swimmingpools osv.)
Løbende vedligeholdelse	Tøm efter brug, rens filter, beskyt mod frost
Sikkerhedsanvisninger	Må ikke bruges til drikkevand; må ikke køre tør; brug HFI-afbryder 30 mA
Reservedele og tilbehør	Tilslutningssæt, Hydromat, hydraulisk stop, filtre osv.

Ofte stillede spørgsmål - P 5500 M METABO

Hvilken type vand kan pumpes med Metabo P 5500 M?

Denne pumpe er designet til transport af rent vand (frit for sand og urenheder). Den er ikke egnet til drikkevand, fødevarer eller eksplosive eller ætsende væsker.

Hvordan fylder jeg pumpen op før første brug?

Skru påfyldningsskruen på toppen af pumpen af, hæld langsomt rent vand i, indtil pumpen er fuld, og skru skruen på igen. Start aldrig pumpen tør.

Hvilket tværsnit skal forlængerledningen have?

For en maksimal længde på 30 m bruges et tværsnit på 3 x 1,0 mm²; for 50 m et tværsnit på 3 x 1,5 mm².

Hvad gør jeg, hvis pumpen ikke starter?

Kontroller først nettet (ledning, stik, sikring). Hvis motoren brummer uden at starte, prøv at dreje ventilatorhjulet med en skruetrækker gennem luftspalterne. Hvis motoren er overophedet, vent til den er kølet af.

Hvordan beskytter jeg pumpen mod frost?

Ved risiko for frost tømmes pumpen helt ved at skrue bundtømningsskruen af, afmontere slanger og opbevare enheden i et frostfrit rum (minimumstemperatur 5 °C).

Hvilket tilbehør anbefales til at forbedre funktionen?

Det anbefales at bruge et sugefilter for at beskytte pumpen mod urenheder, en kontraventil for at forhindre tilbageløb, og en Hydromat eller et hydraulisk stop til automatisk start/stop og beskyttelse mod tørkørsel.

Hvad er den maksimale sugehøjde?

Den maksimale sugehøjde er 9 meter. Derover risikerer pumpen ikke at kunne starte korrekt.

Hvad gør man ved lækage i tætningen mellem motor og pumpe?

Det indikerer, at mekanisk tætning er defekt. Den skal udskiftes af en specialist.

Kan man lade pumpen køre med en lukket hane?

Nej, pumpen må ikke køre mere end 10 minutter med lukket trykledning, da vandet overopheder og kan beskadige enheden.

Hvordan rengør jeg sugefiltret?

Afbryd pumpen, fjern filteret og rens det med rent vand. Hvis filterpatronen er tilsmudset, udskift eller vask den afhængigt af typen (vaskbar eller engangs).

BRUGSANVISNING P 5500 M METABO

Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens ed følgende standarder* iht bestemmelserne i direktiverne** gennemført af ***Målt/ Garanteret lydeffektniveau****

EL

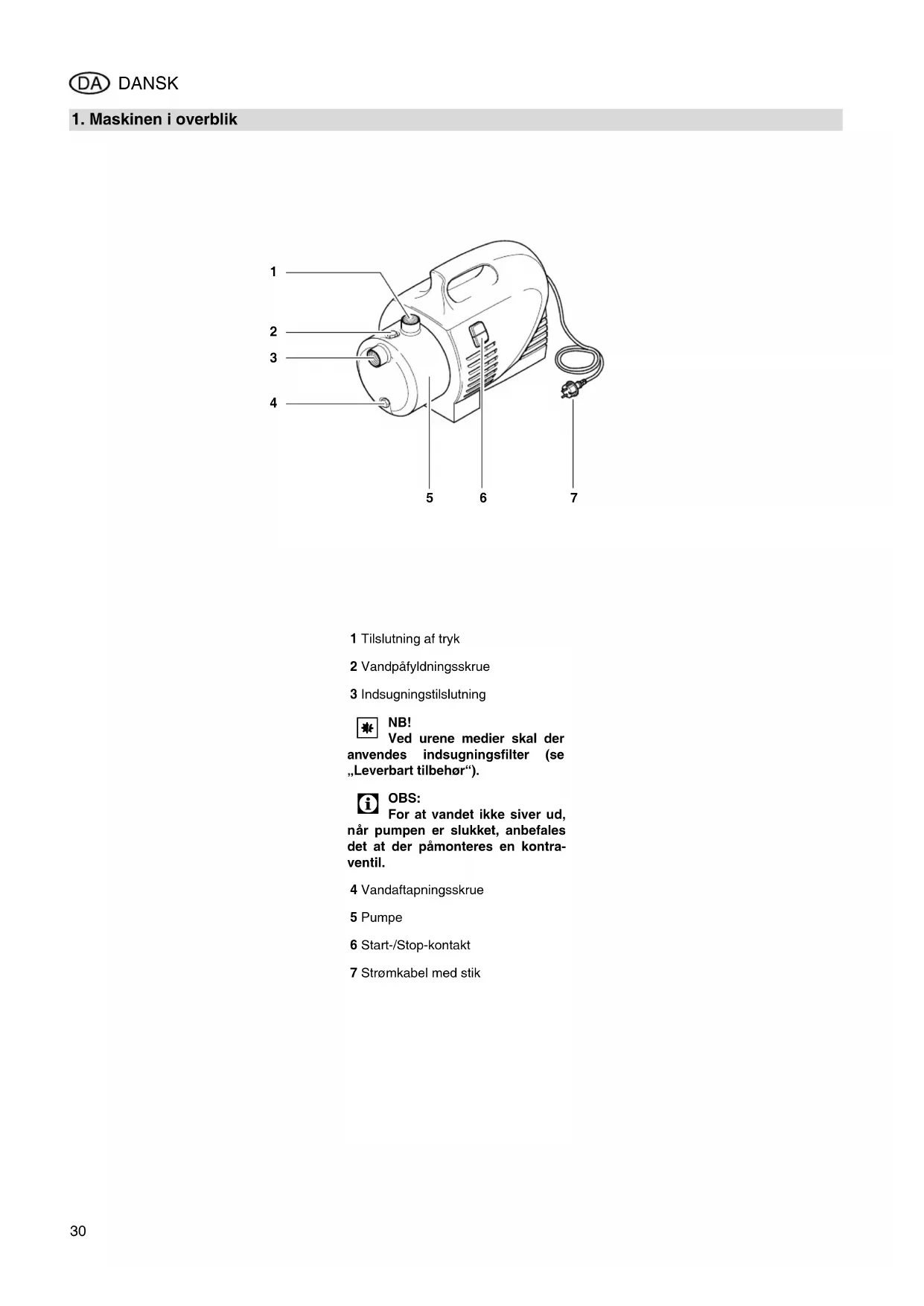

1 Tilslutning af tryk
2 Vandpäfyldningsskrue
3 Indsugningstilslutning

NB!

Ved urene medier skal der anvendes indsugningsfilter (se „Leverbart tilbehør“).

OBS:

For at vandet ikke siver ud, när pumpen er slukket, anbefales det at der påmonteres en kontraventil.

4 Vandaftapningsskrue
5 Pumpe
6 Start-/Stop-kontakt
7 Strømkabel med stik

Indholdsfortegnelse

1. Maskinen i overblik......30

2. Læses først! 31

3. Anvendelsesområde og medier....31

4. Sikkerhed......31

4.1 Korrekt anvendelse ....31

4.2 Generelle sikkerhedsanvisninger ....31

1. Før brug....32

5.1 Opstilling....32

5.2 Tilslut indsugningsledning...... 32

1. Vedligeholdelse og pleje......33

7.1 Regelmæssig vedligeholdelse ....33

7.2 Ved risiko for frost....33

7.3 Afmontering og opbevaring af apparatet....33

8.1 Fejlsøgning ....33

- Læs denne betjeningsvejledning før apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisningerne.

- Overholdes denne betjeningsvejledning ikke, bortfalder garantien; producenten påtager sig intet ansvar for skader, der opstår som følge af misligholdelse.

- Hvis De skulle konstatere en transportskade kontakt da omgående Deres forhandler. Tag ikke apparatet i brug!

- Bortskaf emballagen miljøvenligt. Aflever den f. eks. til et dertil beregnet samlested.

- Opbevar betjeningsvejledningen omhyggeligt, så De altid kan slå op i den hvis der skulle opstå tvivl.

- Hvis De skulle låne apparatet ud eller sælge det, lad da altid de vedlagte dokumenter følge med.

Dette apparat anvendes til pumpning af rent vand i hus og have,

Mediets maksimalt tilladte temperatur er 35 °C.

4. Sikkerhed

4.1 Korrekt anvendelse

Apparatet må ikke anvendes til drikkevandsforsyning eller til pumpning af levnedsmidler.

Eksplosive, brandfarlige, aggressive eller sundhedsskadelige midler må ikke pumpes.

Apparatet er ikke egnet til erhvervsmæssig eller industriel anvendelse.

Ændringer på apparatet samt ved brug af dele, som ikke er testet eller godkendt af producenten, er ikke tilladte!

Hver ukyndig brug af apparatet er ikke tilladt; der kan ske alvorlige skader som følge heraf!

4.2 Generelle sikkerhedsan- visninger

Børn og unge samt personer, som ikke har læst betjeningsvejledningen, må ikke anvende apparatet.

Såfremt apparatet skal anvendes i husholdningens vandforsyning skal de lovpligtige forskrifter vedrørende vand og afløbsvand samt bestemmelserne i henhold til DIN 1988 overholdes.

Yderligere risici består primært ved anvendelse af pumper – de kan heller ikke fjernes helt ved hjælp af sikkerhedsforanstaltninger.

Værktøjet må ikke udsættes for regn. Apparatet må ikke anvendes i våde omgivelser.

Vandstrålen må ikke rettes direkte mod apparatet eller andre elektriske dele! Der er fare for strømstød!

Apparatet må ikke anvendes i rum, der er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!

Fare gennem varmt vand!

Hvis pressostatens frakoblingstryk pga. dårlige trykforhold eller en defekt pressostat ikke opnås, kan vandet i apparatet blive opvarmet gennem intern cirkulation.

Herved kan der opstå skader og utætheder på pumpen og tilslutningsledningerne, og varmt vand kan træde ud. Risiko for forbrændinger!

• Pumpen må kun køres maks. 5 minutter mod en lukket trykledning.
• Adskil pumpen fra strømnettet og lad den køle af. Inden gentagen ibrugtagning skal det af fagpersonale kontrolleres, at anlægget fungerer fejlfit.

Der er fare pga. elektricitet!

Apparatet må ikke være tilsluttet til lys- nettet under installations- og vedligehol- delsesarbejder.

Tag ikke om netstikket med våde hænder! Netstikket trækkes altid ud ved stikket, ikke ved kablet.

Strømkabel og forlængerledning må ikke knækkes, klemmes, strækkes eller køres over; de skal beskyttes mod skarpe kanter, olie og varme.

Er apparatet beskadiget må det først anvendes igen, efter at det er blevet repareret af fagfolk.

De må ikke selv udføre reparationer på maskinen! Kun fagfolk må foretage reparationer på pumperne.

OBS!

For at undgå vandskader, f. eks. oversvømmede lokaler, medført af apparatfejl eller -mangler:

• Planlæg egnede sikkerhedsforanstaltninger, f.eks.:
• alarm eller
• opsamlingsbeholder med over- vågning

Producenten overtager intet ansvar for evt. skader, der opstår ved, at

• pumpen ikke blev brugt iht. tilsigtet brug.
• pumpen blev overbelastet gennem vedvarende drift.
• pumpen ikke blev brugt og opbeva-ret frostbeskyttet.
• der blev gennemført egenrådige ændringer på pumpen. Reparationer på el-udstyr må kun gennemføres af el-fagfolk!

DA DANSK

• der blev anvendt reservedele, der ikke er afprøvet og godkendt af producenten.
• der blev anvendt uegnet raparationsmateriale (armaturer, tilslutningsledninger osv.).
  Egnet installationsmateriale:
  – trykbestandig (min. 10 bar)
• varmebestandg (min. 100 °C)

5. Før brug

Apparatet kan enkelt monteres og tilsluttes.

I tilfælde af tvivl kontakt forhandleren eller en elektriker.

5.1 Opstilling

• Apparatet skal stå på en lodret, plan flade, der er egnet til apparatets vægt med vandpåfyldning.
• For at undgå vibrationer, bør apparatet ikke skrues helt fast, men derimod stilles på et elastisk underlag.
• Opstillingsstedet skal være godt gennemluftet og beskyttet mod vejrlig.
• Ved anvendelse i damme og svøm-mebassiner skal apparatet opstilles beskyttet mod oversvømmelser og sikres, så det ikke falder ned i van-det. Derudover skal de lovmæssige krav overholdes for elektriske apparater.

5.2 Tilslut indsugningsledning

i OBS: Der kræves muligvis andet tilbehør til tilslutningen (se „Leverbart tilbehør“).

NB! Indsugningsledningen skal monteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen.

i OBS: For at vandet ikke siver ud, när pumpen er slukket, anbefales det, at der påmonteres en kontraventil.

• Alle skrueforbindelser skal tætnes med gevindtætningsbånd; Læk forårsager luftindsugning og forringer eller forhindrer vandindsugningen.

• Indsugningsledningen bør mindst have 1" (25 mm) indvendig diameter; den skal være bøjelig og vakuumtæt.

• Indsugningsledningen bør være så kort som muligt, da pumpeeffekten forringes jo længere ledningen er.

• Indsugningsledningen bør konstant stige mod pumpen, for at forhindre luftlommer.
• Det skal sikres, at der er tilstrækkelig vandtilførsel, og indsugningsledningens slutning bør altid være i vandet.

i OBS: Der kræves muligvis andet tilbehør til tilslutningen (se „Leverbart tilbehør“).

NB! Trykledningen skal monteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen.

• Alle skrueforbindelser bør tætnes med gevindtætningsbänd, for at for-hindre at der trænger vand ud.
• Samtlige dele i trykledningen skal være tryksikre.
• Samtlige dele i trykledningen skal være korrekt monterede.

⚠️ Fare! Anvendes der ikke tryksikre dele eller er monteret foretaget ukyndigt kan trykledningen gå i stykker under anvendelsen. Væske, der sprøjter ud med stort tryk, kan forårsage alvorlige skader!

5.4 Strømtislutning

Der er fare pga. elektricitet! Apparatet må ikke anvendes i fugtige omgivelser og kun under følgende forudsætninger:

• Tilslutningen må kun ske med beskyttelseskontakt-stikdåser, som er korrekt installeret, jordet og kontrolleret.
• Netspænding og beskyttelse skal overholde de tekniske data.
• Ved anvendelse ved svømmebassiner, damme og lignende steder skal apparatet drives over en fejlstrøm-sikkerhedsafbryder (HFIrelæ, 30 mA) (DIN VDE 0100 -702, -738).

- Ved anvendelse udendørs skal de elektriske forbindelser være stænkvandsbeskyttet; de må ikke ligge i vandet.

- Forlængerledninger skal have tilstrækkeligt tværsnit (se „Tekniske data“). Kabeltromler skal være rullet helt ud.

5.5 Fyldning af pumpe og indsugning

NB! For hver tilslutning eller i forbindelse med udsivning af vand eller indsugning af luft skal pumpen fyldes med vand. Tilsluttes pumpen uden vandpåfyldning, ødelægges den!

i OBS: Indsugningsledningen behøver ikke at blive påfyldt, da pumpen selv suger vandet ind. Alt efter ledningens længde og -diameter kan det dog tage nogen tid, før trykket er opnået.

1. Vandpåfyldningskrue skrues ud sammen med pakningen.
2. Hæld langsomt rent vand i, indtil pumpen er fyldt.
3. Såfremt De ønsker at afkorte ind- sugningstiden, kan indsugningsled- ningen også fyldes.
4. Vandpåfyldningskrue skrues i igen sammen med pakningen.
5. Åbn trykledningen (vandhane eller sprøjtedyse åbnes), for at luften kan strømme ud ved indsugningen.
6. Tilslut apparatet (se „Drift“).
7. Siver der vand ud, skal apparatet slås fra.

6. Drift

Pumpe og indsugningsledning skal være tilsluttede og fyldte (se „Før ibrugtagning“).
NB! Pumpe må ikke løbe tør. Der skal altid være tilstrækkelig medium (vand) i apparatet.

- Såfremt motoren ikke starter, pumpen ikke danner tryk eller der opstår lignende problemer, skal apparatet slås fra – og fejlen kan forsøges afhjulpet (se „Problemer og driftsforstyrrelser“).

- Såfremt pumpen er blokeret af fremmedlegemer eller motoren er overophedet, slår en sikkerhedsafbryder motoren fra.

6.1 Apparatet startes

i OBS: Denne pumpe arbejder, så længe start-/stop-kontakten er trykket ind.

1. Isæt netstikket.
2. Start pumpen med start-/stop-kontakten.
3. Åbn trykledningen (Vandhane eller sprøjtedyse åbnes).
4. Kontroller, at der kommer vand ud!

NB!

Ved lukket trykledning må pumpen højst arbejde i 10 minutter, ellers kan der opstå skader i pumpen, hvis vandet bliver overophedet.

6.2 Pumpekarakteristik

Pumpekarakteristikken viser, hvilken pumpekapacitet der kan nås afhængigt af pumpemængden.

Pumpekarakteristik ved sugehøjde 0,5 m og 1"-sugeslange – til model: P 5500 M

7. Vedligeholdelse og pleje

Fare!

Før alle arbejder på maskinen:

• Sluk for apparatet.
• Træk netstikket ud.
• Køntroller, at apparatet og tilsluttet tilbehør er trykløst.

Andet vedligeholdelsesarbejde eller reparationer, end de der er beskrevet her, må kun gennemføres af fagfolk.

7.1 Regelmæssig vedligeholdelse

• Apparat og tilbehør, særlig elektriske og trykførende dele, kontrolleres for beskadigelser, og repareres om nødvendigt.
• Indsugnings- og trykledning kontrolleres for utætheder.
• Såfremt pumpeeffekten forringes, rengøres indsugningsfilteret og filterindsatsen (option), udskiftes om nødvendigt.

7.2 Ved risiko for frost

NB!

Frost ødelægger apparat og tilbehør, da disse altid indeholder vand!

- Afmonter apparat og tilbehør ved risiko for frost og opbevar dem beskyttet mod frost (se følgende afsnit).

7.3 Afmontering og opbevaring af apparatet

1. Sluk for apparatet, træk netstikket.

2. Åbn trykledningen (vandhane eller sprøjtedyse åbnes), for at vandet kan løbe helt ud.

3. For at kunne tømme pumpen helt, drejes vandaftapningsskruen under pumpen ud.

4. afmonteres indsugnings- og trykledning fra apparatet.
5. Opbevar apparatet i et rum, der er beskyttet mod frost (mindst 5 °C).

Før alle arbejder på maskinen:

• Sluk for apparatet.
• Træk netstikket ud.
• Køntroller, at apparatet og tilsluttet tilbehør er trykløst.

8.1 Fejlsøgning

Pumpen kører ikke:

• Ingen strøm.
• Kabel, stik, stikdåse og sikring kontrolleres.
  • For lav netspænding.
• Arvend et forlængerkabel med tilstrækkeligt tværsnit (se "Tekniske data").
• Motor overophedet, motorbeskyttelse udløst.
• Efter afkøling starter apparatet automatisk.
• Sørg før tilstrækkelig udluftning, hold ventilationsåbningerne frie.
• Overhdd den maksimale tilløbstemperatur.

• Motoren larmer, starter ikke.
- Når motoren er stoppet stikkes en skruetrækker el.lign. ind igennem motorens ventilationsåbning og ventilatoren drejes.

- Pumpen er tilstoppet eller defekt.

- Pumpen afmonteres og rengøres.

- Diffusoren rengøres, udskiftes när nødvendigt.

- Ventilator rengøres, udskiftes när nødvendigt.

Pumpen suger ikke korrekt eller larmer meget:

• Vandmangel.
• Kontroller, at der er tilstrækkelig vand.
• Indsugningsledning utæt.
• Indugningsledning tætnes, skrueforbindelserne spændes efter.
• Sugehøjde for stor.
• Overhdd maksimal sugehøjde.
• Monter kontraventil, fyld indsugningsledningen med vand.
• Indsugningsfilter (tilbehør) tilstoppet.

• Pengøres, udskiftes når nødven- digt.

• Kontraventil (tilbehør) blokeret.

• Pengøres, udskiftes når nødven-digt.
• Der siver vand ud mellem motor og pumpe, Glideringstætning utæt.
  – Udskift glideringstætningen.
• Pumpen er tilstoppet eller defekt.
• seovenover.

• Indsugningsledning utæt eller sugehøjde for stor.
• se ovenover.
• Pumpen er tilstoppet eller defekt.
• seovenover.

9. Reparation

Fare!

Reparationer på el-værktøj må kun udføres af en elektriker!

El-værktøj, der skal repareres, kan indsendes til den lokale service-afdeling. Adressen står ved reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

Til forsendelsen:

• Tøm pumpen helt (se „Afmontering og opbevaring af apparatet“).
• Indsend helst apparatet i den originale indpakning.

10. Miljøbeskyttelse

Apparatets indpakningsmateriale kan genbruges helt.

Brugte apparater og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanvendes.

Vejledningen er trykt på klorfrit bleget papir.

11. Leverbart tilbehør

Illustrationer og bestillingsnumre ses bagerst i vejledningen.

A Pumpetislutnings-sæt, komplet inkl. dobbeltnippel, kontraventil, filter kort, vaskbart filterindsats, spiralslange 1 m komplet, gevindtætningsbånd.

B Hydromat HM 1, til automatisk tilslutning ved vand- udtagning og stopper når apparatet ikke anvendes, forhindrer at pum- pen kører tør.

C Hydrostop, stopper pumpen automatisk när der er vandmangel, forhindrer at pum- pen kører tør.

D Tørløbs-stopkontakt, med 10-m-kabel, forhindrer at pum- pen løber tør ved indsugning fra en beholder, svømmebassiner etc.

E Spiralslange 1"

1) 1 m, komplet, tosidet med lynsmammenskruning;
2) 4 m, komplet med lynsammen- skruning og sugekurv med bundventil;
3) 7 m, komplet med lynsammen- skruning og sugekurv med bundventil.

F Filter, tilslutning 1", kort, komplet med vaskbart plast-filter- indsats.

G Enga ngs-filterindsats, kort, til mekanisk forfiltrering af sand.

H Filterinds ats vaskbart, kort, til mekanisk forfiltrering af sand, kan genanvendes.

I Fi Iterindsats kul, kort, med aktivkul-fyld, ved klorholdigt vand, mod lugt- eller farveurenhe- der.

J Fi Iterindsats poly, kort, med polyphosphat-fyld, ved kalk-

holdigt vand til anvendelse til varmt-vandsapparater.

K Rørn ippel 150 mm, dobbeltsidig 1" AG, forzinket, til forbindelse af pumpe og indsugningsfilter.

L Dob beltnippel, dobbeltsidig 1" AG.

M Kontraven til 1" IG, forhindrer at vandet løber tilbage og at pumpen løber tør.

N Ge vindtætningsbånd, 12-m-rulle.

(AG=udvendigt gevind, IG=indvendigt gevind)

1. Tekniske Data

		P 5500 M
Netspænding	V	230 ~ 1
Frekvens Hz 50
Mærkeeffekt W 1500
Mærkestrøm	A	6,7
Sikringer min. (træge eller L-automat)	A	10
Driftskondensator	F	20
Nominelt omdrejningstal	min^-1	2800
Pumpekapacitet maks.	l/h	5500
Pumpemængde maks.	m	55
Transporttryk maks.	bar	5,5
Sugehøjde maks.	m	9
Tilførselstemperatur maks.	°C	50
Rumtemperatur	°C	5 ... 40
Beskyttelsesklasse		IP 44
Kapsling		I
Isolationsklasse		F
Materiale
Pumpehus		Ædelstål
Pumpeaksel		Ædelstål
Pumpeløbehjul		Noryl – 5x
Tilslutninger (indvendigt gevind)
Indsugningstilslutning		1"
Tilslutning af tryk		1"
Dimensioner (uden tilslutninger)
Længde	mm	480
Bredde	mm	245
Højde	mm	300
Vægt
Vægt tom	kg	12,3
Vægt med vandpåfyldning	kg	14,3
Stojemissionsværdier (ved maks. tryk)
Lydeffektniveau L_WAm	dB (A)	75
Lydtryksniveau L_WAd	dB (A)	78
Maksimal længde til forlængerledning
ved 3 x 1,0 mm ^2 tværsnit	m	30
ved 3 x 1,5 mm ^2 tværsnit	m	50

Sugledningen skall monteras
