P 5500 M - črpalka METABO - Brezplačna navodila za uporabo

Vrsta izdelka	Površinska črpalka
Znamka	Metabo
Model	P 5500 M
Dimenzije (D × Š × V)	480 × 245 × 300 mm
Teža (prazna)	12,3 kg
Napajalna napetost	230 V ~, 50 Hz
Nazivna moč	1500 W
Maksimalni pretok	5500 l/h
Maks. višina potiska	55 m
Maks. tlak potiska	5,5 bar
Maks. višina sesanja	9 m
Maks. temperatura vode	50 °C
Stopnja zaščite	IP44
Razred zaščite	I
Priključek za sesanje	1" (notranji navoj)
Priključek za tlak	1" (notranji navoj)
Predvidena uporaba	Transport čiste vode (zalivanje, namakanje, bazeni itd.)
Redno vzdrževanje	Izpustite vodo po uporabi, očistite filter, zaščitite pred zmrzaljo
Varnostna navodila	Ne uporabljajte za pitno vodo; ne delajte na suho; uporabite diferenčno zaščitno stikalo 30 mA
Nadomestni deli in dodatki	Priključni komplet, Hydromat, hidrostop, filtri itd.

Pogosto zastavljena vprašanja - P 5500 M METABO

Kakšno vrsto vode lahko črpamo z Metabo P 5500 M?

Ta črpalka je namenjena transportu čiste vode (brez peska in nečistoč). Ni primerna za pitno vodo, živila ali eksplozivne in jedke tekočine.

Kako napolniti črpalko pred prvo uporabo?

Odvijte polnilni vijak za vodo na vrhu črpalke, počasi nalijte čisto vodo, dokler ni črpalka polna, nato privijte vijak. Nikoli ne zaženite črpalke na suho.

Kakšen mora biti presek podaljška?

Za največjo dolžino 30 m uporabite presek 3 x 1,0 mm²; za 50 m presek 3 x 1,5 mm².

Kaj storiti, če črpalka ne zažene?

Najprej preverite omrežno napetost (kabel, vtičnica, varovalka). Če motor brni, vendar se ne zažene, poskusite z izvijačem obrniti ventilator skozi zračne reže. Če je motor pregret, počakajte, da se ohladi.

Kako zaščititi črpalko pred zmrzaljo?

V primeru nevarnosti zmrzali popolnoma izpraznite črpalko tako, da odvijete spodnji izpustni vijak, odstranite cevi in shranite napravo v prostoru brez zmrzali (minimalna temperatura 5 °C).

Kateri dodatki so priporočljivi za izboljšanje delovanja?

Priporočljiva je uporaba sesalnega filtra za zaščito črpalke pred nečistočami, protipovratnega ventila za preprečevanje povratnega toka ter Hydromata ali hidrostopa za samodejni vklop/izklop in zaščito pred delovanjem na suho.

Kakšna je največja višina sesanja?

Največja višina sesanja je 9 metrov. Nad to višino črpalka morda ne bo več pravilno zasesala.

Kaj storiti v primeru puščanja na tesnilu med motorjem in črpalko?

To pomeni, da je mehansko tesnilo okvarjeno. Zamenjati ga mora strokovnjak.

Ali lahko črpalka deluje z zaprto pipo?

Ne, črpalka ne sme delovati več kot 10 minut z zaprto tlačno cevjo, saj se voda pregreje in lahko poškoduje napravo.

Kako očistiti sesalni filter?

Izvlecite črpalko, odstranite filter in ga očistite s čisto vodo. Če je filtrirna kartuša umazana, jo zamenjajte ali operite glede na vrsto (pralna ali za enkratno uporabo).

NAVODILA ZA UPORABO P 5500 M METABO

S polno odgovornostjo izjavljamo, da so stroji izdelani z upoštevanju standardov* in z upoštevanjem regulativov navedenih v Direktivh**Priglašeni organ, ki je opravil preizkus***Izmerjen/zagotovljen nivo zvočnega tlaka****

ET

VASTAVUSDEKLARATSIOON VSuderinamumo aktas

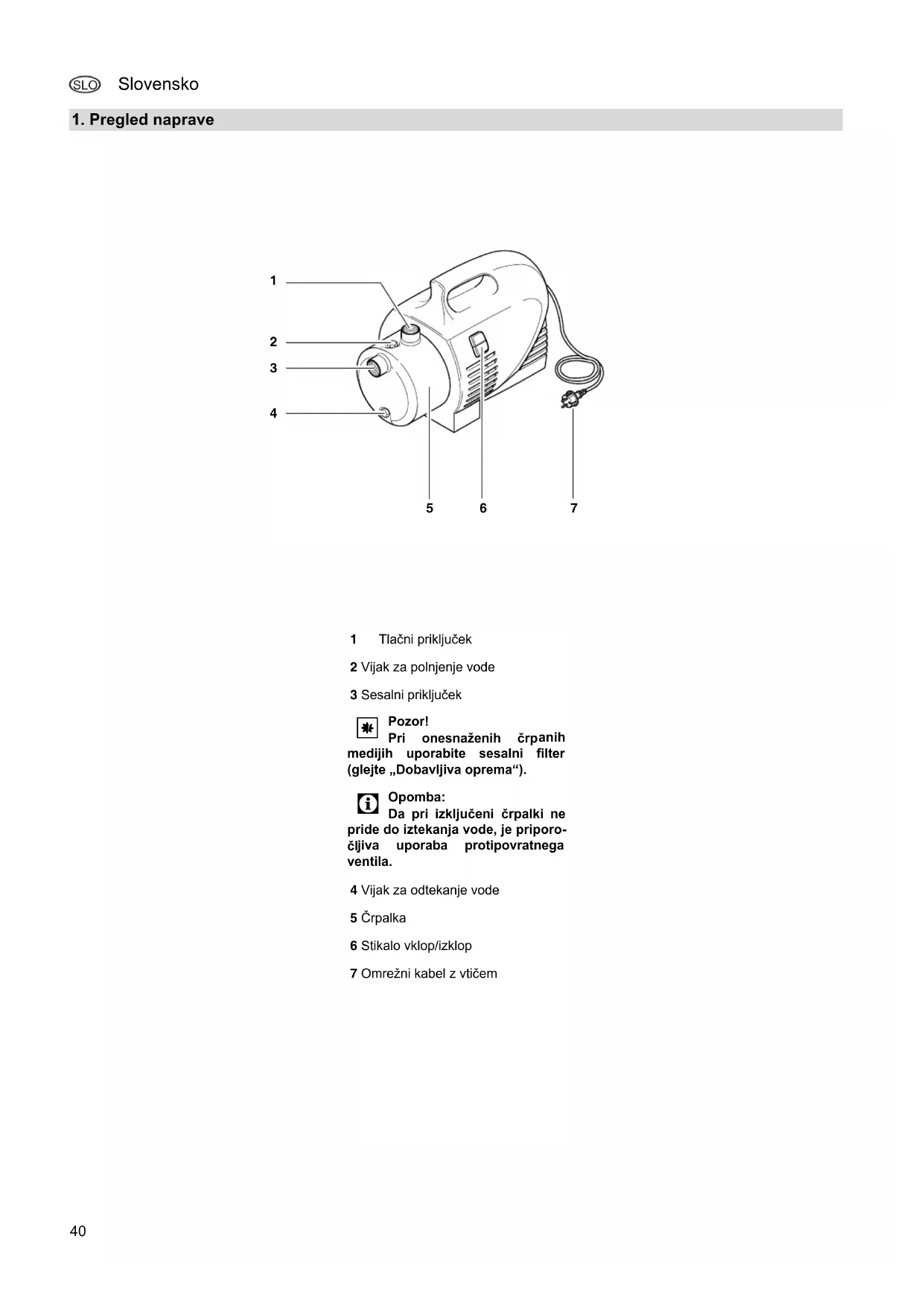

Pri onesnaženih črpanih medijih uporabite sesalni filter (glejte „Dobavljiva oprema“).

Opomba:

Da pri izključeni črpalki ne pride do iztekanja vode, je priporo- čljiva uporaba protipovratnega ventila.

4 Vijak za odtekanje vode
5 Črpalka
6 Stikalo vklop/izklop
7 Omrežni kabel z vtičem

Kazalo

1. Pregled naprave.....40

2. Najprej preberite! .....41

3. Področj e uporabe in črpani mediji....41

4. Varnost ....41

4.1 Namenska uporaba ....41

4.2 Splošni varnostni napotki.....41

1. Pred zagonom 42

5.1 Postavitev 42

5.2 Priključe vanje sesalnega voda ...42

5.3 Priključev anje tlačnega voda .....42

1. Vzdrževanje in nega .....43

7.1 Redno vzdrževanje......43

7.2 Ob nevarnosti zmrzali....43

7.3 Demontaža in skladiščen je naprave....43

1. Težave in motnje......43

8.1 Iskanje motenj......43

1. Popravila....43

2. Varovanje okolja ....43

3. Dobavljiva oprema....43/50

4. Tehnični po datki ....44

2. Najprej preberite!

• Pred zagonom preberite ta navodila za uporabo. Še posebej upoštevajte varnostne napotke.
• Ob neupoštevanju navodil za uporabo se garancija izniči; proizvajalec ne prevzema odgovornosti za posledično škodo.
• Če ob odstranjevanju embalaže odkrijete transportne poškodbe, nemudoma obvestite trgovca. Naprave ne zaženite!
• Embalažo odstranite okolju prijazno. Predajte na odgovarjajoča zbirna mesta.
• Navodila za uporabo hranite, da jih lahko ob nejasnostih kadarkoli ponovno preberete.
• Če nap ravo posodite ali prodate, pri-ložite tudi spremne dokumente.

3. Področje uporabe in črpani mediji

Ta naprava je namenjena črpanju čiste vode v hišah in na vrtovih.

• za oroševanje in namakanje,
• kot črpalka za vodnjake, deževnico in porabno vodo,

- za praznjenje bazenov, vrtnih ribnikov in vodnih rezervoarjev.

Največja dovoljena temperatura črpanega medija znaša 35 °C.

4. Varnost

4.1 Namenska uporaba

Naprave ne smete uporabljati za preskrbo s pitno vodo ali za črpanje živil.

Črpati ne smete eksplozivnih, agresivnih ali za zdravje nevarnih snovi.

Naprava ni primerna za komercialno ali industrijsko uporabo.

Samovoljne spremembe na napravi, tako kot uporaba delov, ki jih ni preveril in odobril proizvajalec, niso dovoljene.

Vsaka nestrokovna uporaba naprave je v nasprotju z določili; pride lahko do nepredvidene škode!

4.2 Splošni varnostni napotki

Otroci in mladoletniki, tako kot osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati.

Ob uporabi na bazenih in vrtnih ribnikih in na njihovem zaščitnem območju morate upoštevati določila skladno z DIN DE 0100 -702, -738.

Pri uporabi za hišno preskrbo z vodo morate upoštevati zakonske predpise o vodah in odpadnih vodah, tako kot določila skladno z DIN 1988.

Naslednje preostale nevarnosti so načeloma prisotne ob obratovanju črpalk – te nevarnosti tudi z izvajanjem varnostnih ukrepov ne morete popolnoma izničiti.

Nevarnost zaradi okoljskih vplivovl

Napravo ne izpostavljajte dežju. Naprave ne uporabljajte v vlažnem okolju.

Na napravo ali druge električne dele ne usmerite neposrednega vodnega curka! Življenjska nevarnost zaradi električnega udara!

Naprave ne uporabljajte v eksplozivno ogroženem okolju ali v bližini vnetljivih tekočin ali plinov!

Nevarnost zaradi vroče vode!

Če izklojni tlak tlačnega stikala zaradi slabih tlačnih razmer ali zaradi okvarjenega tlačnega stikala ni dosežen, se lahko voda v notranjosti naprave ogreje zaradi notranjega prečrpavanja.

Zaradi tega se lahko pojavijo poškodbe ali netesna mesta na napravi in priključnih vodih, kar lahko povzroči izhajanje vroče vode. Nevarnost oparin!

- Napravo največ 5 minut uporabljajte proti zaprtemu tlačnemu vodu.

- Napravo ločite od dovoda elektrike in pustite, da se ohladi. Pred ponovnim zagonom mora strokovno osebje preveriti brezhibno delovanje naprave.

Nevarnost zaradi elektrike!

Pri instalaciji in vzdrževalnih delih, naprava ne sme biti priključena v električno omrežje.

Omrežnega vtiča se ne dotikajte z mokrimi rokami! Omrežni vtič vedno izvlecite z vtičem in ne s kablom.

Omrežni kabel in podaljšek ne smete prepogniti, stiskati, vleči ali ga povoziti; zaščitite pred ostrimi robovi, oljem in vročino.

Nevarnost zaradi pomanjkljivo- sti na napravi!

Napravo in še posebej omrežni kabel, električni vtič in električne dele pred vsakim zagonom preglejte za morebitne poškodbe. Življenjska nevarnost zaradi električnega udara!

Poškodovano napravo lahko ponovno uporabljate, šele ko je bila strokovno popravljena.

Naprave ne popravljajte sami! Popravila na črpalkah lahko izvajajo le strokovnjaki.

Pozor!

Da preprečite poškodbe zaradi vode n pr. poplavljene prostore, ki bi jih povzročile motnje naprave ali pomanjkljivosti naprave:

• načrtujte primerne varnostne ukrepe, n pr.:
• darmne naprave ali
  – bvilne posode z nadzorom.

Proizvajalec ne prevzema odgovornosti za morebitno škodo, ki je povzročena tako, da

– se naprave nenamensko uporablja;
- je naprava zaradi nepretrganega obratovanja preobremenjena;
- je naprava uporabljana in skladiščena nezaščitena pred zmrzaljo;
- so bile izvedene samovoljne spremembe na napravi; Popravilo električnih naprav sme opraviti samo usposobljen električar!
- so bili uporabljeni nadomestni deli, ki jih proizvajalec ni preizkusil in odobril;
- je bil uporabljen neprimeren instalacijski material (armature, priključni vodi itd.).

Primeren instalacijski material:

– odporen na tlak (najm. 10 barov)
– odporen na toploto (najm. 100 °C)

5. Pred zagonom

Napravo lahko sami preprosto postavite in priključite.

V primeru dvomov se obrnite na strokov-nega trgovca ali električarja.

5.1 Postavitev

• Naprava mora biti postavljena na vodoravni, ploski površini, ki je primerna za težo naprave napolnjene z vodo.
• Da preprečite vibracije, naprave ne privijte, ampak jo postavite na elastično podlago.
• Me sto postavitve naj bo dobro prezračeno in zaščiteno pred vremenskimi vplivi.
• Ob obratovanju na vrtnih ribnikih in bazenih mora naprava biti postavljena zaščitena pred poplavami in mora biti zavarovana, da kakšna oseba ne pade vanjo. Upoštevati morate dodatne zakonske zahteve.

5.2 Priključevanje sesalnega voda

Opomba:

tako, da na črpalko ne vplivajo mehanske sile ali napenjanje.

Pozor!

Da pri izključeni črpalki ne pride do iztekanja vode, je priporočljiva uporaba protipovratnega ventila.

• Vse vijačne povezave morajo biti zatesnjene s tesnilnim trakom za navoje; mesta puščanja povzročijo sesanje zraka in zmanjšajo ali preprečijo sesanje vode.
• Sesalni vod mora imeti vsaj 1" (25 mm) notranjega premera; biti mora brez pregibov in vakuumsko zatesnjen.
• Sesalni vod naj bo čimbolj kratek, saj se s povečano dolžino voda zmanjša zmogljivost črpanja.
• Sesalni vod se mora proti črpalki vedno dvigovati, da preprečite vdor zraka.
• Zagotovljeno mora biti zadostno dovajanje vode, konec sesalnega voda se mora vedno nahajati v vodi.

5.3 Priključevanje tlačnega voda

Opomba:

Za priključek bo ste morebiti potrebovali dodatno opremo (glejte „Dobavljiva oprema“).

Pozor!

Tlačni vod mora biti montiran tako, da na črpalko ne vplivajo mehanske sile ali napenjanje.

• Vse vijačne povezave zatesnite s tesnilnim trakom za navoje, da pre-prečite iztekanje vode.
• Vsi deli tlačnega vod morajo biti tlačno zatesnjeni.
• Vsi deli tlačnega voda morajo biti strokovno položeni.

Nevarnost!

Zaradi netesnih tlačnih vodov in nestrokovne montaže lahko tlačni vod med obratovanjem poči. Tekočina, ki brizga pod visokim tlakom, vas lahko poškoduje!

Naprave ne uporabljajte v vlažnem okolju, uporabljajte jo le v naslednjih pogojih:

• Priključek se lahko izvede le na varnostne vtičnice, ki so strokovno montirane, ozemljene in preverjene.
• Omrežna napetost in varovalka morata biti v skladu s tehničnimi podatki.
• Pri ob ratovanju na bazenih, vrtnih ribnikih in podobnih mestih morate napravo uporabljati z varnostnim stikalom okvarnega toka (stikalo FI, 30 mA) (DIN VDE 0100 -702, -738).
  To priporočamo kot ukrep osebne zaščite.

- Pri obratovanju na prostem morajo električne povezave biti zaščitene pred škropljenjem, ne smejo ležati v vodi.

- Podaljški morajo imeti zadosten prečni presek žil (glejte „Tehnični podatki“). Boben kabla mora biti popolnoma odvit.

5.5 Polnjenje črpalke in sesa- nje

Pozor!

Pri vsakem novem priključku ali izgubi vode oz. sesanju zraka morate črpalko napolniti z vodo. Vklop brez polnjenja vode uniči črpalko!

Opomba:

Sesalnega voda ni potrebno napolniti, saj je črpalka samosesalna. Glede na dolžino in premer voda lahko traja nekaj časa, preden se ustvari tlak.

1. Odvijte vijak za polnjenje vode skupaj s tesnilom.
2. Počasi polnite s čisto vodo, dokler črpalka ni polna.
3. Če želite skrajšati čas sesanja, napolnite tudi sesalni vod.
4. Vijak za polnjenje vode s tesnilom ponovno privijte.
5. Odprite tlačni vod (vodno pipo oz. brizgalno šobo), da ob sesanju lahko uhaja zrak.
6. Vklop naprave (glejte „Obratovanje“).
7. Ob enakomernem iztekanju vode, napravo izključite.

6. Obratovanje

Črpalka in sesalni vod morata biti priključena in napolnjena (glejte „Pred zagonom“).

Pozor!

Črpalka ne sme delovati v suhem teku. Vedno mora biti na razpolago dovolj črpanega medija (voda).

• Če se motor ne zažene. če črpalka ne proizvaja tlaka ali se pojavljajo podobni učinki, napravo izključite – in nato poskušajte napravo odstraniti (glejte „Težave in motnje“).
• Če je črpalka zablokirana zaradi tujka ali je motor pregret, varovalno stikalo motor izključi.

6.1 Začetek obratovanja naprave

Opomba:

Ta črpalka deluje, dokler je vključeno stikalo vklop/izklop.

1. Vključite omrežni vtič.
2. Vključite črpalko s stikalom vklop/izklop.
3. Odprite tlačni vod (odvijte vodno pipo oz. brizgalno šobo).
4. Preverite za iztekanje vode!

Pozor!

Pri zaprtem tlačnem vodu naj črpalka deluje največ 10 minut, v nasprotnem primeru lahko zaradi pre-grevanja vode pride do poškodb črpalke.

6.2 Karakteristike črpalke

Karakteristike črpalke prikazujejo, katera količina črpanja je lahko dosežena v odvisnosti od višine črpanja.

Karakteristike črpalke pri sesalni višini 0,5 m in 1"-sesalna cev – za model:

P 5500 M

7. Vzdrževanje in nega

Nevarnost!

Pred vsemi deli na napravi:

• Napravo izklopite.
  – Izvlecite električni vtič!
• Zagotovite, da so naprava in priključena oprema brez tlaka.

Druga vzdrževalna dela in popravil, kot tista opisana tukaj, lahko izvajajo le strokovnjaki.

7.1 Redno vzdrževanje

• Napravo in opremo, še posebej dele pod električno napetostjo in tlakom, preverite za poškodbe, po potrebi popravite.
• Za netesnost preverite sesalne in tlačne vode.
• Če zmogljivost črpanja upada, očistite sesalni filter in filtrirni vložek (če je nameščeno), po potrebi obnovite.

7.2 Ob nevarnosti zmrzali

Pozor!

Zmrzal uniči napravo in opremo, saj ta zmeraj vsebujejo vodo!

- Ob nevarnosti zmrzali napravo in opremo demontirajte in skladiščite zaščiteno pred zmrzaljo (glejte naslednji del).

7.3 Demontaža in skladiščenje naprave

1. Napravo izključite, izvlecite električni vtič.
2. Odprite tlačni vo d (odvijte vodno pipo oz. brizgalno šobo), popolnoma izpraznite vodo.
3. Črpalko popolnoma izpraznite, v ta namen odvijte vijak za odtekanje vode na spodnji strani črpalke.

4. Z naprave demontirajte sesalne in tlačne vode.

5. Napravo skladiščite v prostoru zaščitenem pred zmrzovanjem (najm. 5 °C).

8. Težave in motnje

Nevarnost! Pred vsemi deli na napravi:

• Napravo izklopite.
• Izvlecite električni vtič!
• Zagotovite, da so naprava in priključena oprema brez tlaka.

8.1 Iskanje motenj

Črpalka ne deluje:

• Ni omrežne napetosti.
- Preverite kabel, vtičnico in varovalko
• Prenizka omrežna napetost.
- Uporabite podaljšek z zadostnim prečnim premerom žil (glejte „Tehnični podatki“).
- Pregret motor, sprožila se je zaščita motorja.
- Poohladitvi se naprava ponovno samodejno vključi.
- Poskrbite za zadostno prezračevanje.
– Upoštevajte najvišjo temperaturo.

• Motor šumi, a ne deluje.
- Pri izključenem motorju izvijač ali podobno orodje vstavite skozi prezračevalne reže motorja in obrnite kolo zračnika.
- Črpalka je zamašena ali okvarjena.
– Răstavite črpalko in jo očistite.
- Očistite, popotrebi obnovite raz-pršilec.
- Očistite, po potrebi obnovite tekalno kolo.

Črpalka ne sesa pravilno ali deluje zelo glasno:

• Pomanjkanje vode.
• Zagotovite, da je na razpolago zadostna količina vode.
• Netesen sesalni vod
• Zatesnite sesalni vod pritegnite vijačne povezave.
  • Previsoka višina sesanja.
• Upoštevajte najvišjo višino sesanja.
• Vstavite potipovratni ventil, sesalni vod napolnite z vodo.

• Zamašen sesalni filter (oprema).

– Očistite, popotrebi obnovite.

- Blokiran protipovratni ventil (oprema). - Očistite, popotrebi obnovite.

- Iztekanje vode med motorjem in črpalko, netesno tesnilo drsnega obroča. - Obnovite tesnilo drsnega obroča.

- Črpalka je zamašena ali okvarjena.

- glejte zgoraj.

Prenizek tlak:

• Netesen sesalni vod ali prevelika višina sesanja.
• glejte zgoraj.
• Črpalka je zamašena ali okvarjena.
• gějte zgoraj.

9. Popravila

Nevarnost! Popravila na električnih napravah lahko izvaja izključno električar!

Električne naprave, ki potrebujejo popravilo, lahko posredujete servisni podružnici v vaši državi. Naslov je naveden pri seznamu nadomestnih delov.

Ob pošiljanju na popravilo, prosimo, opišite ugotovljeno napako.

K pošiljanju:

• Črp alko popolnoma izpraznite (glejte „Demontaža in skladiščenje naprave“).
• Če je možno, pošljite napravo v originalni embalaži.

10. Varovanje okolja

Embalažni material te naprave je 100 % primeren za recikliranje.

Izrabljene naprave in oprema vsebujejo velike količine dragocenih surovih in plastičnih snovi, ki jih prav tako lahko dovedemo v postopek recikliranja.

Navodila so natisnjena na papirju beljenem brez uporabe klora.

Za to napravo v strokovnih trgovinah prejmete sledečo opremo.

i Opomba: Slike in naročniške številke so navedene na koncu navodil.

A Komplet priključkov za črpalko komplet vklj. z dvojno mazalko, protipovratnim ventilom, kratkim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni trak za navoje.

B Hidro mat HM 1, za samodejen vklop črpalke ob odvzemanju vode in izklop ob neu- porabi, prepreči suhi tek črpalke.

C Hidro stop, za samodejen izklop ob pomanjka- nju vode, prepreči suhi tek črpalke.

D Stikalo za zaustavitev v primeru suhega teka, z 10 m kablom, onemogoča suhi tek črpalke ob sesanju iz posode, bazena itd.

E Spiralna cev 1"

1) 1 m, komplet, obojestransko s hitrim privijanjem
2) 4 m, komplet s hitrim privijanjem in sesalno košaro z nožnim ventilom;
3) 7 m, komplet s hitrim privijanjem in sesalno košaro z nožnim ventilom.

, komplet s pralnim plastičnim filtrirnim vložkom.

G Eden filtrirni vložek, kratek, za mehansko predfiltriranje peska.
H Prale n filtrirni vložek, kratek, za mehansko predfiltriranje peska, za večkratno uporabo.
I Fi Itrirni vložek z ogljem, kratek ms polnilom iz aktivnega oglja, pri klorirani vosi, proti vonju in barvnemu onesnaženju.
J Fi Itrirni vložek Poly, kratek, s polnilom iz polifosfata, pri vodi z

vsebnostjo apnenca za uporabo z napravami za vročo vodo.

K Cevna mazalk a 150 mm, obojestranski 1" AG, pocinkana, za povezavo črpalke in sesalnega filtra.
L Dvoj na mazalka, obojestranski 1" AG.
M Protipovra tni ventil 1" IG, preprečuje povratni tok vode in suhi tek črpalke.
N Te snilni trak za navoje, zvitek 12 m.

		P 5500 M
Omrežna napetost	V	230 ~ 1
Frekvenca Hz 50
Nazivna moč	W	1500
Nazivni tok	A	6,7
Varovalna min. (inertna ali L-avtomat)	A	10
Obratovalni kondenzator	F	20
Nazivno število obratov	min^-1	2800
Črpana količina najv.	l/h	5500
Višina črpanja najv.	m	55
Črpalni tlak najv.	barov	5,5
Višina sesanja najv.	m	9
Dohodna temperatura najv.	°C	50
Okoljska temperatura	°C	5 ... 40
Vrsta zaščite		IP 44
Razred zaščite		I
Razred izolirnega materiala		F
Materiali
Ohišje črpalke		Legirano jeklo
Gred črpalke		Legirano jeklo
Tekalno kolo črpalke		Noril – 5x
Sesalni priključki (notranji navoj)
Sesalni priključek		1"
Tlačni priključek		1"
Mere (brez priključkov)
Dolžina	mm	480
Širina	mm	245
Višina	mm	300
Teža
Prazna teža	kg	12,3
Teža s polnjenjem vode	kg	14,3
Vrednosti oddajanja hrupa (pri najv. tlaku)
Nivo zvočne zmogljivosti L_WAm	dB(A)	75
Nivo zvočnega tlaka L_WAd	dB(A)	78
Največja dolžina podaljška
pri 3 x 1,0 mm^2 prečnega preseka žil	m	30
pri 3 x 1,5 mm^2 prečnega preseka žil	m	50
