GEBRUIKSAANWIJZING P 5500 M METABO

Origineel gebruikaanwijzing

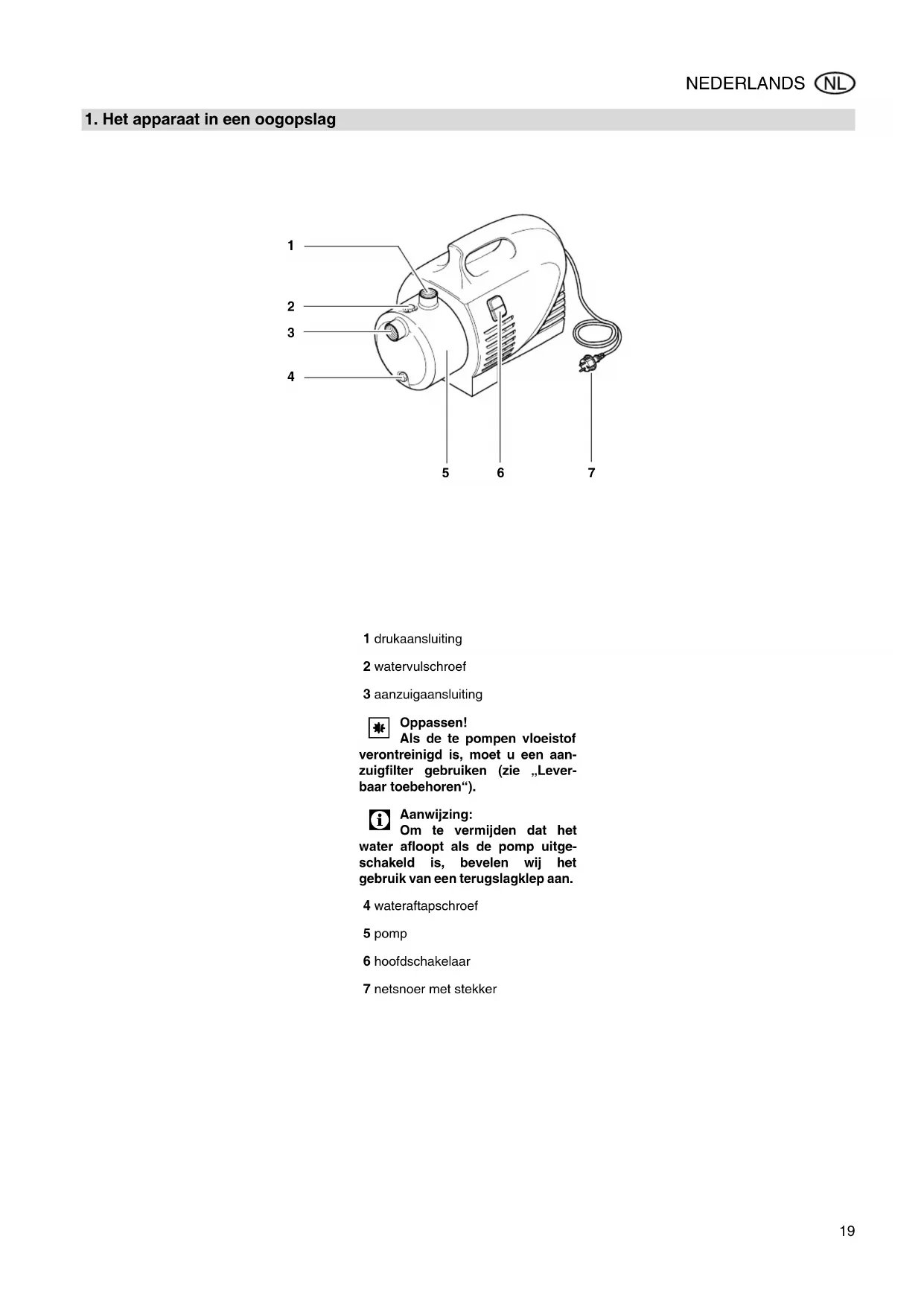

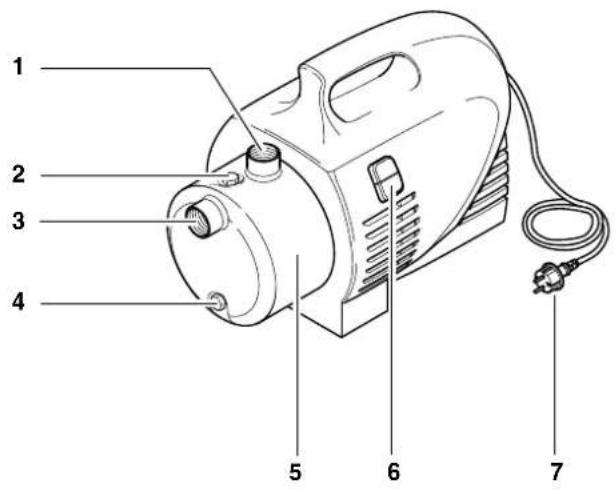

1. Het apparaat in een oogopslag

1 drukaansluiting 2 watervulschroef 3 aanzuigaansluiting

rontreinigd is, moet u een aan- zuigfilter gebruiken (zie „Lever- baar toebehoren“).

Aanwijzing: Om te vermijden dat het

ter afloopt als de pomp uitge- schakeld is, bevelen wij het gebruik van een terugslagklep aan. 4 wateraftapschroef 5 pomp 6 hoofdschakelaar 7 netsnoer met stekker XP0021H2.fm Handleiding NEDERLANDS20 NEDERLANDS

1. Het apparaat in een

3. Toepassingsgebied en

4.1 Voorgeschreven gebruik

van het systeem.........................

5. Voor het gebruik ......................21

5.1 Plaatsing ....................................21

5.2 Aanzuigleiding aansluiten ..........21

5.3 Drukleiding aansluiten................21

5.4 Netaansluiting ............................21

5.5 Pomp vullen en aanzuigen.........21

Voorda t u het apparaat in gebruik neemt moet u eerst de handleiding lezen en daarbij vooral aandacht besteden aan het hoofdstuk „Veilig- heid”. Bij niet-inachtneming van de hand- leiding vervalt de garantie; de fabri- kant kan in dat geval niet aanspra- kelijk worden gesteld voor bescha digingen. Als u bij het uitpakken van het appa- raat transportschade vaststelt, dan

et u daar onmiddellijk uw leve- rancier van op de hoogte stellen. In dat geval mag u het apparaat niet in gebruik nemen! De verpa kking moet, conform de lokale wetgeving inzake de bescher- ming van het milieu, met een bevoe gde ophaaldienst meegege- ven worden.

waar deze gebruiksaanwijzing zorgvuldig zodat u ze bij onduidelijk- heden kunt raadplegen. Als u h et apparaat uitleent of door- verkoopt, dan moet u deze handlei- ding erbij voegen. Dit apparaat dient voor het pompen van zui ver water in huis- en tuinomgevingen, bijvoorbeeld: voor beregening en besproeiing, als fo ntein-, regen- en gebruikswa- terpomp, voor het leegpompen van zwemba- den, tuinvijvers en waterreservoirs. De vloeistoftemperatuur mag maximaal 35 °C bedragen.

4.1 Voorgeschreven gebruik

van het systeem Het apparaat mag niet worden gebruikt voor drinkwatervoorziening of het pom- pen van levensmiddelen. Explosieve, ontvlambare, agressieve of scha delijke stoffen mogen niet worden gepompt. Het apparaat is niet geschikt voor indus- trieel gebruik. Wijzigingen aan het apparaat of het

bruik van onderdelen die niet zijn goedgekeurd en vrijgegeven door de fabrikant zijn niet toegelaten. Elk ander gebruik van het apparaat is in strijd met de veiligheidsvoorschriften; hierdoor kunnen onvoorzienbare beschadigingen optreden!

4.2 Algemene veiligheids-

voorschriften Kinderen en personen die niet vertrouwd zijn met de inhoud van de handleiding mogen het apparaat niet gebruiken. Bij gebruik in zwembaden en tuinvijvers of he t veiligheidsbereik daarvan moeten de bepalingen van DIN VDE 0100 -702, -738 worden nageleefd. Als het apparaat wordt gebruikt voor de

ishoudelijke watervoorziening, moe- ten de wettelijke water- en afvalwater- voorschriften volgens DIN 1988 worden

geleefd. Tijdens installatie- of onderhoudswerk- zaamheden mag het apparaat niet aan- gesloten zijn op het stroomnet.

Gevaar door omgevingsinvloe- den! Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een voch- tige omgeving. Richt de waterstraal niet direct op het

paraat of andere elektrische toestel- len! Levensgevaar door elektrocutie! Gebruik het apparaat ni et in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

Gevaar door heet water! Als de uitschakeldruk van de drukscha- kelaar door slechte drukverhoudingen of

or een defecte drukschakelaar niet wordt bereikt, kan het water in het appa- raat verhit raken door interne circulatie. Daardoor kunnen beschadigingen en lekken optreden aan het apparaat en de aansluitleidingen, waardoor heet water kan ontsnappen. Verbrandingsgevaar! Appara at max. 5 minuten tegen gesloten drukleiding laten werken. Apparaat van het stroomnet schei- den en laten afkoelen. Correcte wer- king van de installatie laten contro- leren vooraleer deze opnieuw in geb ruik te nemen.

Gevaar door elektrische stroom! Tijdens installatie- of onderhoudswerk- zaamheden mag het apparaat niet aan- gesloten zijn op het stroomnet. Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact. Zorg ervoor dat net- en verlengsnoeren niet geknikt worden of geklemd raken en dat niemand eraan trekt of erover rijdt. Bescherm net- en verlengsnoeren boven- dien tegen scherpe randen, olie en hitte.

Gevaar door gebreken aan het apparaat! Controleer het apparaat, vooral het nets- noer, de netstekker en elektrische onderdelen, telkens op beschadigingen voor u het in gebruik neemt. Levensge- vaar door elektrocutie! Een beschadigd apparaat mag pas opnieuw worden gebruikt nadat het des- kundig werd hersteld. Voer nooit zelf herstellingen uit aan het

paraat! Herstellingen aan pompen mogen alleen worden uitgevoerd door vaklui.

Opgelet! Om waterschade te vermijden,

ijv. overstroomde kamers, veroor- zaakt door storingen of gebreken van

t apparaat: Gesch ikte veiligheidsmaatregelen plannen, bijv.: Alarminrich ting of opvangbekken met bewaking De fabrikant aanvaardt geen aansprake- lijkheid voor eventuele schade die vero- orzaakt wordt door

utief gebruik van het apparaat. overbe lasting van het apparaat door permanent gebruik. geb ruik of bewaring van het appa- raat zonder vorstbescherming. het ui tvoeren van eigenmachtige veranderingen aan het apparaat. Reparaties aan elektrische appara- Inhoudstafel

3. Toepassingsgebied en

NEDERLANDS ten mogen alleen worden uitgevoerd door een elektromonteur! het gebruik van onderdelen die niet door de fabrikant gecontroleerd en vrijgegeven zijn.

et gebruik van ongeschikt installa- tiemateriaal (armaturen, aansluitlei- dingen, enz.). Geschikt installatiemateriaal:

rukbestendig (min. 10 bar) warmtebestendig (min. 100 °C) U kunt het apparaat makkelijk zelf plaatsen en aansluiten. In geval van twijfel raadpleegt u uw

ndelaar of een elektromonteur.

Het apparaat moet op een horizon- tale, vlakke ondergrond staan, die sterk ge noeg is voor het gewicht van het apparaat met watervulling. Om vibratie s te vermijden, mag het apparaat niet worden vastge- schroefd; het moet op een elasti- sche ondergrond worden geplaatst. De montageplaats moet goed ver- lucht zijn en beschermd tegen weer- sinvloeden. Bij gebruik aan tuinvijvers en zwembaden moet het apparaat zo worden opgesteld dat het niet nat kan worden bij overstromingen en niet in het water kan vallen. Bijko- mende wettelijke voorschriften moe- ten worden nageleefd.

5.2 Aanzuigleiding aanslui-

Aanwijzing: Voor de aansluiting heeft u even- tueel toebehoren nodig (zie „Leverbaar toebehoren“).

Oppassen! De aanzuigleiding moet zo

rden gemonteerd dat ze geen mechanische krachten of spannin- gen kan uitoefenen op de pomp.

Oppassen! Bij verontreinigde pompmedia

et u absoluut een aanzuigfilter gebruiken om de pomp te bescher- men tegen zand en vuil.

Aanwijzing: Om te vermijden dat het water afloopt als de pomp uitgeschakeld is, bevelen wij het gebruik van een terug- slagklep aan. Alle schroefverbindingen moeten worden afgedicht met schroefdraad- tape; lekken veroorzaken luchtaan- zuiging of verminderen resp. verhin- deren de wateraanzuiging.

e aanzuigleiding moet een binnen- diameter van tenminste 1" (25 mm) hebben; ze moet knik- en vacuüm- bestendig zijn. De aanzuigleiding moet zo kort mogelijk worden gehouden omdat het pompvermogen met toene- mende lengte van de aanzuigleiding

neemt. De aanzuigleiding moet naar de pomp toe constant stijgen om lucht- bellen te vermijden. De watertoevoer moet verzekerd zijn, en het einde van de aanzuiglei- ding moet zich steeds in het water

5.3 Drukleiding aansluiten

Aanwijzing: Voor de aansluiting heeft u even- tueel toebehoren nodig (zie „Leverbaar toebehoren“).

Oppassen! De drukleiding moet zo worden

monteerd dat ze geen mechanische krachten of spanningen kan uitoefe- nen op de pomp. Alle schroefverbindingen moeten worden afgedicht met schroefdraad- tape om te verhinderen dat er water ontsnapt. Alle delen van de drukleiding moe- ten drukbestendig zijn. Alle delen van de drukleiding moe- ten deskundig gemonteerd zijn.

Gevaar! Door het gebruik van niet-druk- bestendige delen of ondeskundige

ntage kan de drukleiding tijdens het gebruik klappen. Vloeistof die onder hoge druk uit de leiding spuit kan verwondingen veroorzaken!

Gevaar door elektrische stroom! Gebruik het apparaat niet in een natte omgeving en alleen als de volgende voorwaarden vervuld zijn: Het apparaat mag alleen worden aangesloten aan veiligheidscon- tactdozen die deskundig geïnstal- leerd, geaard en getest zijn.

tspanning en afzekering moe- ten overeenstemmen met de

ij zwembaden, tuinvijvers en op soortgelijke plaatsen moet het apparaat worden uitgerust met een foutstroomschakelaar (FI- schakelaar, 30 mA) (DIN VDE 0100 -702, -738). Het gebruik van een foutstroom- schakelaar wordt algemeen aan- bevolen als veiligheidsmaatregel.

ij gebruik in open lucht moeten de elektrische verbindingen beschermd zijn tegen spatwater; ze mogen niet in het water liggen. Verlengsnoeren moeten een vol- doende grote aderdiameter heb- ben (zie „Technische gegevens“).

abeltrommels moeten volledig afgerold zijn.

5.5 Pomp vullen en aanzuigen

Oppassen! Telkens de pomp wordt aange- sloten of bij waterverlies resp. lucht- aanzuiging moet de pomp met water

Aanwijzing: De aanzuigleiding hoeft niet

vuld te worden daar de pomp zelfaan- zuigend is. Afhankelijk van de lengte van

leiding kan het een tijdje duren voor de druk is opgebouwd.

1. Verwijder de watervulschroef en de

3. Als u de aanzuigtijd wilt verkorten,

kunt u ook de aanzuigleiding vullen.

ichting opnieuw aan.

Open de drukleiding (waterkraan resp. spuitkop opendraaien), zodat bij het aanzuigen lucht kan ontsnappen.

6. Schakel het apparaat in (zie

7. Schakel het apparaat uit zodra het

ater gelijkmatig uit de opening stroomt. De pomp en de aanzuigleiding moeten

ngesloten en gevuld zijn (zie „Voor het gebruik“).

Oppassen! De pomp mag niet drooglopen. Er moet steeds genoeg transport- vloeistof (water) aanwezig zijn.

s de motor niet start, de pomp geen druk opbouwt of soortgelijke effecten optreden, schakelt u het toestel uit – en probeert u de fout te herstellen (zie „Problemen en storin- gen“). Als de pomp geblokkeerd wordt door een vreemd voorwerp of de motor oververhit is, wordt de motor door een veiligheidsschakeling uit- geschakeld.

6.1 Apparaat in gebruik

Aanwijzing: De pomp loopt zolang de Aan/ Uit-schakelaar ingeschakeld is.

1. Steek de netstekker in het stopcon-

2. Schakel de pomp in met de Aan/Uit-

resp. sp uitkop opendraaien).

4. Controleer of er water uit de opening

Oppassen! Laat de pomp maximaal 10 minuten lopen met gesloten druklei- ding, anders kan door oververhitting

n het water schade ontstaan in de pomp.

6.2 Pompkarakteristiek

Op de pompkarakteristiek kunt u de ver- houding tussen de pomphoogte en het

mpdebiet aflezen. Pompkarakteristiek bij opvoerhoogte 0,5 m en 1"-aanzuigslang – voor model: P 5500 M

Gevaar! Alvorens u met werkzaamhe- den aan het apparaat begint: schakelt u het apparaat uit, trekt u de stekker uit het stopcon- tact, con troleert u of het apparaat en het aangesloten toebehoren druk- loos is. Andere dan de hier beschreven

derhouds- of herstellingswerk- zaamheden mogen alleen worden uit- gevoerd door vaklui.

7.1 Regelmatig onderhoud

Controleer het apparaat en het toe- behoren, vooral elektrische en druk- voerende delen, regelmatig op bescha digingen en laat het even- tueel herstellen. Controle er de aanzuig- en druklei- dingen op lekken. Als het pompvermogen afneemt, rei- nigt of vervangt u de a anzuigfilter en het filterelement (indien aanwezig).

Oppassen! Vorst vernielt het apparaat en het toebehoren omd at deze altijd water bevatten! Als er kans op vorst bestaat, moet het apparaat samen met het toebe- horen worden gedemonteerd en opgeborgen (zie volgend hoofd- stuk).

1. Schakel het toestel uit en trek de

netstekker uit het stopcontact.

2. Open de drukleiding (waterkraan

resp. spuitkop opendraaien) en laat het water volledig aflopen.

3. De hydromaat heeft de pomp uitge-

4. Demonteer de aanzuig- en druklei-

dingen van het apparaat.

5. Bewaar het apparaat in een vorst-

vrije ruimte (min. 5 °C).

Gevaar! Alvorens u met werkzaamhe- den aan het apparaat begint: sch akelt u het apparaat uit, trekt u de stekker uit het stopcon- tact, con troleert u of het apparaat en het aangesloten toebehoren druk- loos is.

Pomp loopt niet: Er is gee n spanning. Controleer het snoer, de stekker, het stopcontact en de betreffende zekering.

netspanning is te laag. Geb ruik een verlengsnoer met voldoende doorsnede (zie Tech- nische gegevens).

tor oververhit, motorveiligheid geactiveerd. Na het afkoelen wordt het appa- raat automatisch opnieuw inge- schakeld. Zorg voor voldoende verluchting, houd de verluchtingsopeningen vrij. Houd rekening met de maximale toevoertemperatuur.

tor bromt maar start niet. Ste ek een schroevendraaier o.i.d. door de verluchtingsopenin- gen van de uitgeschakelde motor en draai aan het ventilatorwiel. Pomp verstopt of defect. Demontee r de pomp en reinig ze. Diffu sor reinigen, evt. vervangen. Loopwiel reinigen, evt. vervan- gen. Pomp zuigt niet of loopt zeer luid: Watergebrek. Controle er of de watervoorraad voldoende groot is. Aanzui gleiding lek. Dicht de aa nzuigleiding af, trek de schroefverbindingen aan. Aanzui ghoogte te groot. Houd rekening met de maximale opvoerhoogte. Bre ng de terugslagklep aan en vul de aanzuigleiding met water. Aanzuigfilter (toebehoren) verstopt. Reinigen, evt. vervangen. Teru gslagklep (toebehoren) geblok- keerd. Rein igen, evt. vervangen. Wat erlek tussen motor en pomp, schuifringdichting lek. Vervang de schuifringdichting. Pomp verstopt of defect. zie hog er. Druk te laag: Aanzui gleiding lek of aanzuighoogte te groot. zie hog er. Pomp verstopt of defect. zie hog er.

Gevaar! Herstellingen aan elektrische apparaten mogen alleen worden uit- gevoerd door een elektrotechnicus! Defecte apparaten kunt u aan de servi- cevestiging van uw land zenden. Het

res vindt u terug bij de lijst met onder- delen. Geef bij inzending voor herstelling een omschrij ving van het vastgestelde defect. Transportaanwijzingen: Laa t de pomp volledig leeglopen (zie „Apparaat demonteren en bewaren“). Verstu ur het apparaat indien moge- lijk in de originele verpakking. Het verpakkingsmateriaa l kan volledig worden gerecycleerd. Uitgediende apparaten en toebehoren

vatten een grote hoeveelheid recy- cleerbare grondstoffen en kunststoffen. Deze handleiding is gedrukt op chloorvrij

bleekt papier. Voor dit apparaat is het volgende toebe- horen verkrijgbaar.

7. Service en onderhoud

11. Leverbaar toebehoren23

Aanwijzing: Afbeeldingen en bestelnummers vind t u op het einde van deze handlei- ding. A Pompaansluitset, volledig met dubbele nippel, terug- slagklep, filter kort, uitwasbaar filte- relement, spiraalslang 1 m volledig, sch roefdraadtape. B Hydromaa t HM 1, schakelt de pomp automatisch in als e r water wordt afgetapt en uit als ze niet wordt gebruikt, daardoor wordt verhinderd dat de pomp droogloopt. C Hydrostop, schakelt de pomp bij watertekort automatisch uit om te voorkomen dat deze droogloopt. D Droog loop-stopschakelaar, met 10 m kabel, verhindert het droog lopen van de pomp bij het aanzuigen uit een reservoir, zwem- bad, enz. E Spiraa lslang 1"

1) 1 m, volledig, met snelverbin-

ding aan beide zijden;

2) 4 m, volledig, met snelverbin-

ding en aanzuigkorf met voet- klep;

3) 7 m, volledig, met snelverbin-

ding en aanzuigkorf met voet- klep. F F ilter, aansluiting 1", kort, volledig met uitwasbaar kunststoffil- terelement. G Weg werpfilterelement, kort, voor de mechanische voorfiltering van zand

H Fil terelement uitwasbaar, kort, voor de mechanische voorfiltering van zand , herbruikbaar. I Fil terelement kool, kort, met actieve-koolvulling, bij chloor- houdend water, geen geur- of kleur- verontreiniging. J Fil terelement poly, kort, met polyfosfaatvulling, bij kalkhou- dend water voor het gebruik in warmwatertoestellen. K Buisni ppel 150 mm, aan beide zij- den 1" US, verzinkt, voor het ver- binden van pomp en aanzuigfilter. L Dubb ele nippel, beide zijden 1" US. M Teru gslagklep 1" IS, verhindert dat het water terugstroomt en de pomp droogloopt. N Sc hroefdraadtape, 12-m-rol. (US=uitwendige schroefdraad, IS= inwendige schroefdraad)

12. Technische gegevens

P 5500 M Netspanning V 230 1 Frequentie Hz 50 Nominaal vermogen W 1500 Nominale stroomsterkte A 6,7 Zekering min. (traag of L-automaat) A 10 Bedrijfscondensator F 20 Nominaal toerental min

Pompcapaciteit max. l/h 5500 Pompopvoerhoogte max. m 55 Pompdruk max. bar 5,5 Zuighoogte max. m 9 Toevoertemperatuur max. °C 50 Omgevingstemperatuur °C 5 … 40 Beveiligingstype IP 44 Beveiligingsklasse I Isoleerstofklasse F Materialen Pomphuis Pompas Pomploopwiel edelstaal edelstaal noryl – 5x Aansluitingen (inwendige schroefdraad) Aanzuigaansluiting Drukaansluiting

Afmetingen (zonder aansluiting) Lengte Breedte Hoogte

12,3 14,3 Geluidsemissiewaarden (bij max. druk) Geluidsvermogensniveau L WAm Geluidsdrukniveau L WAd dB (A) dB (A)

Maximale lengte voor een verlengsnoer bij 3 x 1,0 mm

aderdoorsnede bij 3 x 1,5 mm
