Caractéristiques	Détails
Type de produit	Pompe
Puissance	5500 W
Débit maximal	450 l/h
Pression maximale	5 bar
Dimensions	Longueur : 50 cm, Largeur : 30 cm, Hauteur : 40 cm
Poids	25 kg
Matériau du corps	Acier inoxydable
Utilisation recommandée	Pour l'irrigation, le drainage et l'approvisionnement en eau
Maintenance	Vérifier régulièrement les joints et nettoyer le filtre d'entrée
Sécurité	Équipée d'un disjoncteur thermique pour éviter la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - P 5500 M METABO

Comment puis-je amorcer la pompe METABO P 5500 M ?

Pour amorcer la pompe, assurez-vous que le tuyau d'aspiration est complètement immergé dans l'eau. Ouvrez le robinet d'eau et laissez l'eau s'écouler jusqu'à ce qu'il n'y ait plus d'air dans le tuyau, puis fermez le robinet.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord que la pompe est correctement branchée et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, vérifiez les connexions électriques et le moteur.

Comment nettoyer le filtre de la pompe ?

Pour nettoyer le filtre, débranchez la pompe et retirez le couvercle du filtre. Retirez le filtre et rincez-le à l'eau claire. Laissez-le sécher avant de le remettre en place.

La pompe fait un bruit inhabituel, que dois-je faire ?

Un bruit inhabituel peut indiquer un problème. Vérifiez si des débris bloquent l'hélice ou si des pièces sont desserrées. Si le bruit persiste, contactez un service de réparation.

Quelle est la capacité de la pompe METABO P 5500 M ?

La pompe METABO P 5500 M a une capacité de pompage allant jusqu'à 5 500 litres par heure.

La pompe doit-elle être stockée à l'intérieur ?

Oui, il est recommandé de stocker la pompe à l'intérieur pour éviter les dommages causés par le gel ou les intempéries.

Quelles sont les mesures de sécurité à respecter lors de l'utilisation de la pompe ?

Assurez-vous de porter des gants et des lunettes de protection. Ne jamais utiliser la pompe à sec et toujours la débrancher avant d'effectuer des réparations.

Comment puis-je prolonger la durée de vie de ma pompe ?

Pour prolonger la durée de vie de votre pompe, effectuez un entretien régulier, nettoyez le filtre, vérifiez les connexions et évitez de faire fonctionner la pompe à sec.

Quel type de liquide peut être pompé avec la METABO P 5500 M ?

La METABO P 5500 M est conçue pour pomper de l'eau claire. Évitez de pomper des liquides corrosifs ou des boues.

Quelle est la garantie de la pompe METABO P 5500 M ?

La pompe METABO P 5500 M est généralement couverte par une garantie de deux ans contre les défauts de fabrication. Vérifiez les termes spécifiques dans le manuel d'utilisation.

MODE D'EMPLOI P 5500 M METABO

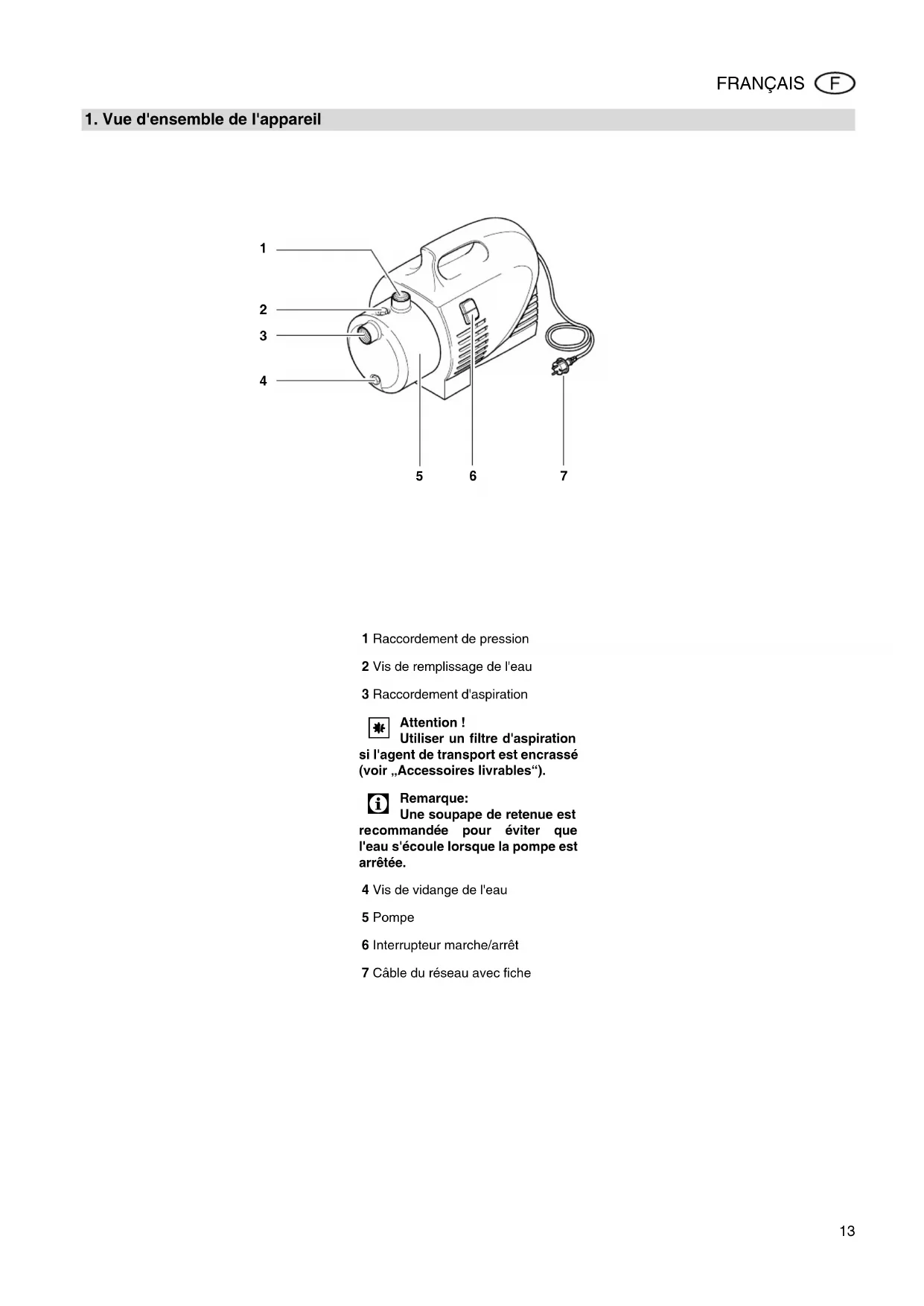

1. Vue d'ensemble de l'appareil

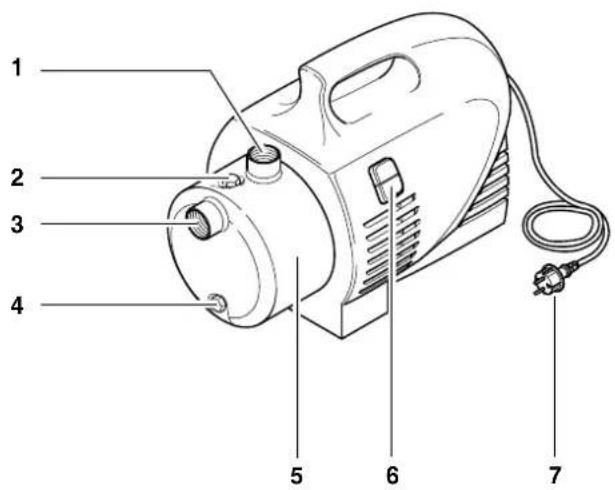

1 Raccordement de pression 2 Vis de remplissage de l'eau 3 Raccordement d'aspiration

Attention ! Utiliser un filtre d'aspiration

i l'agent de transport est encrassé (voir „Accessoires livrables“).

Remarque: Une soupape de retenue est

commandée pour éviter que l'eau s'écoule lorsque la pompe est arrêtée. 4 Vis de vidange de l'eau 5 Pompe 6 Interrupteur marche/arrêt 7 Câble du réseau avec fiche Xp0021f2.fm Instructions d'utilisation FRANÇAIS14 FRANÇAIS

1. Vue d'ensemble de l'appareil ...13

2. A lire en premier !......................14

3. Domaine d'utilisation

4.1 Utilisation conforme aux

prescriptions................................14

4.2 Consignes générales de

conduite d'aspiration ...................15

5.3 Raccordement de la conduite

5.5 Remplissage et aspiration

de la pompe ................................15

6. Fonctionnement ........................16

6.1 Mise en service de l'appareil.......16

6.2 Ligne caractéristique

7.1 Maintenance régulière.................16

7.2 En cas de risque de gel...............16

7.3 Démontage et conservation

de l'appareil.................................16

8. Problèmes et dérangements ....16

Protection de l'environnement

12. Caractéristiques techniques ....18

Ava nt la mise en marche, lire attenti- vement ces instructio ns d'utilisa- tion. Observer en particulier les ins- tructions de sécurité. Le droi t à la garantie expire en cas de non-observation des instructions de service: le constructeur n'assume aucune responsabilité pour les dommages qui en résultent. Si un dommage dû au transport est constaté lors du déballage, en infor- mer immédiatement le revendeur. Ne pas mettre l'appareil en service ! Eliminer l'emballage en respectant l'environnement. Le remettre à la station de collecte correspondante. Veuillez conserver soigneusement ces instructions de service afin de pouvoir les consulter à tout moment en cas de doutes.

cas de vente ou de location de cet appareil, remettre également ces instructions. Cet appareil sert à transporter de l'eau pro pre dans les zones de la maison et du jardin, par exemple: pour l'arrosage et l'irrigation, en tant que pompe de puits, de pluie et d'eau industrielle, pour épuiser des piscines, des étangs de jardin et des réservoirs d'eau. La température maximale autorisée de l'agent de transport est de 35 °C.

4.1 Utilisation conforme aux

prescriptions Il ne faut pas utiliser l'appareil pour la fourniture d'eau potable ou pour le trans- port de denrées alimentaires. Il ne faut pas transporter de matières exp losives, combustibles, agressives ou présentant un danger pour la santé. L'appareil ne convient pas à l'utilisation industrielle ou à usage professionnel. Des modifications arbitraires à l'appareil ainsi que l'utilisation de pièces qui ne sont pas vérifiées ou autorisées par le constructeur ne sont pas autorisées. Toute utilisation incorrecte de l'appareil est contraire à la destination et peut cau- ser des dommages imprévisibles!

4.2 Consignes générales de

sécurité Les enfants et les jeunes ainsi que les personnes non familiarisées avec ces instructions de service ne doivent pas utiliser l'appareil. Il faut respecter les dispositions selon DIN VDE 010

0 - 702, -738 en cas d'utili-

sation dans des piscines et dans des étan gs de jardin et dans leur zone de protection. Il faut respecter les prescriptions légales concernant l'eau et les eaux usées ainsi que les dispositions selon DIN 1988 en cas d'utilisation pour l'alimentation en eau domestique. Les dangers restants suivants existent toujours dans le cas du fonctionnement des pompes – on ne peut pas les élimi- ner complètement même par des mesu- res de sécurité.

Danger dû à des influences de l'environnement! Il ne faut pas exposer l'appareil à la pluie ni l'utiliser dans un environnement humide. Ne pas diriger le jet d'eau directement sur l'appareil ou sur d'autres pièces élec- triques! Danger mortel par choc électri- que! Il ne faut pas utiliser l'appareil dans des

caux explosifs ni à proximité de liqui- des ou de gaz combustibles.

Danger dû à de l'eau chaude ! Quand la pression d'arrêt du manostat n'est p as atteinte en raison de mau- vaises conditions de pression ou si le man ostat est défectueux, l'eau peut s'échauffer dans l'appareil en raison de sa circulation à l'intérieur. Cela peut endommager l'appareil et nuire à son étanchéité et à ses câbles de connexion, ce qui peut provoquer une fuite de l'eau chaude. Risque d'ébouil- lantement ! Ne pa s utiliser l'appareil pendant plus de 5 minutes quand la conduite sous pression est obturée. Débrancher l'appareil et le laisser refroidir. Laisser un spécialiste con- trôler le parfait fonctionnement de l'appa reil avant de le remettre en service.

Danger dû à l'électricité! Il ne faut pas raccorder l'appareil au rése au secteur pour les travaux d'instal- lation et d'entretien. Ne pas toucher les fiches de secteur avec des mains humides! Il faut toujours enlever les fiches de secteur à la fiche et non au câble. Il ne faut pas plier, aplatir, tirailler, ni écraser les câbles de réseau et les câbles prolongateurs et il faut les proté- ger d'arêtes vives, de l'huile et de la cha- leur.

Danger résultant de défauts à l'appareil! Veuillez contrôler l'appareil, en particu- lier le câble du réseau, la fiche de sec- teur et les interrupteurs à flotteur avant cha que mise en service pour vous assu- rer qu'il n'y a pas d'éventuels endomma- gements. Danger mortel par choc élec- trique! Il ne faut réutiliser un appareil endom- magé qu'après l'avoir fait réparer confor- mément aux règles de l'art. Ne pas réparer l'appareil soi-même! Les réparations aux pompes ne doivent être effectuées que par des spécialistes.

Avis ! Pour éviter des dégâts causés par l'eau, p. ex. l'inondation de locaux, provoqués par des dérange- ments ou des défauts de l'appareil :

évoir des mesures de sécurité appropriées telles que dispo sitif d'alarme ou collecteur avec surveillance. Table des matières

2. A lire en premier !

3. Domaine d'utilisation et

FRANÇAIS Le fabricant ne répond pas d'éventuels dommages qui auront été provoqués

ar ce que l'appareil n'aura pas été utilisé conformément aux disposi- tions

ar ce que l'appareil aura été surchargé en raison d'un fonction- nement continu

ar ce que l'appareil aura fonctionné ou aura été conservé sans être pro- tégé contre le gel

ar ce que des modifications arbit- raires auront été exécutées sur

'appareil. La réparation des outils électriques doit être exclusivement confiée à un électricien professi- onnel !

ar ce que des pièces de rechange qui n'ont pas été contrôlées et auto- risées par le fabrican t auront été uti- lisées

ar ce que du matériel d'installation non approprié (robinetterie, câbles de connexion etc.) aura été utilisé. Matériel d'installation approprié : rés istant à la pression (au moins 10 bar) rés istant à la chaleur (au moins 100 °C) Vous pouvez facilement monter et rac- corder vous-même l'appareil. Veuillez consulter votre commerçant spécialisé ou un expert en électricté en cas de doute.

L'appareil doit se trouver sur une surface horizontale, plane, conve- nant au poids de l'appareil avec rem plissage d'eau. Afin d'éviter les vibrations, l'appareil ne devrait pas être vissé à bloc, mais placé sur une base élastique. Le lieu de montage devrait être bien aéré et protégé des intempéries. En cas de service sur des éta ngs de jardin et des piscines il faut pla- cer l'appareil à l'abri des inondations

t protégé contre la chute. Il faut tenir compte des exigences légales supplémentaires.

Remarque: Vous avez éventuellement besoin d'accessoires supplémentaires (voir „Accessoires livrables“) pour le rac- cordement.

Attention ! La conduite d'aspiration doit être montée de telle sorte qu'elle n'exerce aucune force ou déformation mécanique sur la pompe.

Attention ! Il faut absolument utiliser un filtre d'aspiration si l'agent de trans- port est encrassé pour protéger la

mpe du sable et de l'encrassement.

Remarque: Une soupape de retenue est recommandée pour éviter que l'eau s'écoule lorsque la pompe est arrêtée. Tous les vissages doivent être étan- chés avec une bande d'étanchéité à filet; des endroits de fuite entraînent une aspiration de l'air et réduisent ou empêchent l'aspiration de l'eau.

a conduite d'aspiration doit avoir au moins 1" (25 mm) de diametre

ntérieur; elle doit être résistante à la flexion par compresion axiale et résistante au vide. La conduite d'aspiration devrait être aussi courte que possible car le débit diminue quand la longueur de la conduite augmente.

a conduite d'aspiration devrait croî- tre constamment vers la pompe pour éviter des bulles d'air. Un apport suffisant d'eau doit être garanti et l'extrêmité de la conduite d'aspiration devrait toujours se trou- ver dans l'eau.

Remarque: Vous avez éventuellement

esoin d'accessoires supplémentaires (voir „Accessoires livrables“) pour le rac- cordement.

Attention ! La conduite sous pression doit être montée de telle sorte qu'elle n'exerce aucune force ou déformation mécanique sur la pompe. Tous les vissages doivent être étan- chés avec une bande d'étanchéité à fil et pour éviter une sortie de l'eau. Tou tes les pièces de la conduite sous pression doivent être résistan- tes aux pressions. Toutes les pièces de la conduite sous pression doivent être montées professionnellement.

Danger ! Des pièces non résistantes aux

ressions et un montage non profes- sionnel peuvent provoquer l'éclate- ment d'une conduite sous pression.

liquide jaillissant à haute pression peut vous blesser!

5.4 Raccordement au secteur

Danger dû à l'électricité! Il ne faut pas faire fonctionner

appareil dans un environnement humide et uniquement quand les con- ditions suivantes sont remplies: Le raccordement ne doit avoir lieu qu'aux prises de courant à contact de sécurité qui sont ins- tallées, mises à la terre et contrô- lées conformément aux règles de l'art.

tension de secteur et la protec- tion par fusibles doivent corres- pondre aux caractéristiques tech- niques. Pour le service aux piscines, aux étangs de jardin et places sem- blables, il faut faire fonctionner l'appareil avec un interrupteur de protection à courant de défaut avec un courant de défaut de 30 mA (DIN VDE 0100-702, -738). Nous recommandons cela d'une

anière générale comme protec- tion des personnes. Pour le service en plein air, les raccordements électriques doi- vent être protégés des projec- tions d'eau; ils ne doivent pas se

ouver dans l'eau. Les câbles prolongateurs doi- vent avoir une section de conduc- teur suffisante (voir „Instructions de service“). Les tambours de câble doivent être entièrement déroulés.

5.5 Remplissage et aspira-

Attention ! Il faut remplir la pompe d'eau à

aque nouveau raccordement ou en cas de perte d'eau, respectivement d'aspiration d'air. Un enclenchement sans remplissage d'eau détruit la pompe!

Remarque: il n'est pas nécessaire de remplir la conduite d'aspiration, étant donné que la pompe est auto-aspirante. La pres- sion peut néammoins mettre un certain temps à se constituer selon la longueur et le diamètre de la conduite.

1. Dévisser la vis de remplissage de

l'eau avec le joint.

2. Verser lentement de l'eau propre

usqu'à ce que la pompe soit rem- plie.

3. Si vous voulez réduire le temps

d'aspiration, il faut également rem- plir la conduite d'aspiration.

5. Avant la mise en service16

4. Revisser la vis de remplissage de

5. Ouvrir la conduite sous pression

(ouvrir le robinet d'eau, respective- ment la buse de pulvérisation afin que de l'air puisse s'échapper lors de l'aspiration.

6. Enclencher l'appareil (voir „Fonc-

7. Quand de l'eau sort de manière uni-

forme, mettre l'appareil hors circuit. La pompe et la conduite d'aspiration doi- vent être raccordées et remplies (voir „Avant la mise en service“).

Attention ! La pompe ne doit pas marcher

sec. Il doit toujours y avoir suffi- samment d'agent de transport (eau). Si le moteur ne démarre pas, si la pompe ne constitue pas de pression ou si des effets semblables se pro- duisent, mettez l'appareil hors circuit et essayez alors d'éliminer le défaut (voir „Problèmes et perturbations“). Si la pompe est bloquée par des corps étrangers ou si le moteur est surchauffé, un circuit protecteur arrête le moteur.

6.1 Mise en service de

Remarque: Cette pompe fonctionne tant que l'in terrupteur marche/arrêt est enclen- ché.

1. Enficher la fiche de secteur.

2. Enclencher la pompe avec l'inter-

rupteur marche/arrêt.

3. Ouvrir la conduite sous pression

(ouvrir le robinet d'eau, respective- ment la buse de pulvérisation).

4. Vérifier que de l'eau sort!

Attention ! Quand la conduite sous pres- sion est fermée, il faut faire fonction- ner la pompe pendant 10 minutes au

ximum car sinon des dommages peuvent résulter du surchauffement de l'eau dans la pompe.

6.2 Ligne caractéristique de

la pompe La ligne caractéristique de la pompe montre quelle quantité de transport peut être atteinte en fonction de la hauteur de transport. Ligne caractéristique de la pompe pour

e hauteur d'aspiration de 0,5 m et tuyau flexible d'aspiration de 1" – pour le modèle: A P 5500 M B P 4000 N C P 3300 K, P 3300 N

Danger ! Avant d'effectuer des manipu- lations sur l'appareil: Eteindre la machine. Retirer la fic he de contact. S'assurer que l'appareil et les accesssoires raccordés sont sans pression. Des travaux d'entretien et de répara- tion plus importants que ceux qui sont décrits ici ne doivent être effec- tués que par un personnel expert.

7.1 Maintenance régulière

Il faut régulièrement examiner l'appareil et les accessoires, en par- ticulier les pièces électriques et cel- les qui conduisent la pression pour s'assu rer qu'elles ne sont pas endommagés et les réparer le cas échéant. Vérifier l'absence de fuites sur les conduites d'aspirations et sur les conduites sous pression. Nettoyer et renouveler le cas échéant le filtre d'aspiration et la cartouche filtrante si le débit dimi- nue.

7.2 En cas de risque de gel

Attention ! Le gel détruit l'ap pareil et les accessoires, étant donné que ces derniers contiennent toujours de l'eau! Il faut démonter l'appareil et les accessoires et les conserver à l'abri du gel en cas de risque de gel (voir paragraphe suivant).

7.3 Démontage et conserva-

la fiche de secteur.

2. Ouvrir la conduite sous pression

(ouvrir le robinet d'eau, respective- ment la buse de pulvérisation).

3. Vider complètement la pompe.

Dévisser à cet effet la vis d'évacua- tion de l'eau en bas à la pompe.

4. Démonter les conduites d'aspiration

et les conduites sous pression de l'appareil.

5. Placer l'appareil dans une pièce

exempte de gel (5 °C au minimum).

Danger ! Avant d'effectuer des manipu- lations sur l'appareil: Ete indre la machine. Retirer la fich e de contact. S'a ssurer que l'appareil et les accesssoires raccordés sont sans pression.

8.1 Recherche des perturba-

tions La pompe ne marche pas: Pas de tension secteur. Contrôle r le câble, la prise et le fusible. Tension du réseau trop faible. Uti liser un câble prolongateur avec une section de conducteur suffisante (voir „Caractéristiques techniques“).

teur surchauffé, protection du moteur déclenchée. L'appa reil se réenclenche de lui- même après le refroidissement. Assu rer une aération suffisante, laisser les fentes d'air ouvertes. Ten ir compte de la température d'alimentation maximale. Le moteur ronfle, ne démarre pas.

moteur étant mis hors circuit, mettre le tournevis ou autres cho- ses de ce genre par les fentes d'air du moteur et tourner la roue du ventilateur. La pompe est bouchée ou défec- tueuse. Démonter la pompe et la net- toyer. Netto yer le diffuseur, le rempla- cer le cas échéant. Netto yer la roue motrice, la rem- placer le cas échéant.

7. Maintenance et entretien

8. Problèmes et déran-

gements17 FRANÇAIS La pompe n'aspire pas bien ou est très bruyante: Manque d'eau. S'assurer qu 'il y a une réserve d'eau suffisante.

conduite d'aspiration n'est pas étanche. Étancher la conduite sous pres- sion, serrer les vissages.

a hauteur d'aspiration est trop importante. Tenir compte de la hauteur d'aspiration maximale. Mettre une soupape de retenue, remplir la conduite d'aspiration d'eau. Le filtre d'aspiration (accessoires) est bouché. Le nettoyer, le remplacer le cas échéant. La soupape de retenue (acces- soires) est bloquée. Le nettoyer, le remplacer le cas échéant.

rtie d'eau entre moteur et pompe, garniture mécanique d'étanchéité

on étanche. Remplacer la garniture mécani- que d'étanchéité. La pompe est bouchée ou défec- tueuse. Voir ci- dessus. La pression est trop réduite:

conduite d'aspiration n'est pas étanche ou la hauteur d'aspiration est trop importante. Voir ci- dessus. La pompe est bouchée ou défec- tueuse. Voir ci- dessus.

Danger ! Les réparations aux appareils électriques ne doivent être effectuées que par un personnel spécialisé en électricité! Vous pouvez envoyer les appareils élec- triques à la filiale du service de la clien- tèle de votre pays dont l'adresse figure avec la li ste des pièces de rechange. Prière de joindre à l'outil expédié une description du défaut constaté. Pour l'expédition:

der entièrement la pompe (voir „Démontage et conservation de l'appareil“). Envoyer l'appareil si possible dans son emballage original. Le matériau d'emballage de l 'appareil

st recyclable à 100 %. Les appareils et les accessoires usagés contiennent de grandes quantités de matières premières et de matières plasti- ques précieuses qui peuvent également être soumises à un processus de recy- clage. Ces instructions ont été imprimées sur un papier blanchi sans chlore. Vous pouvez obtenir les accessoires suiva nts pour cet appareil dans le com- merce spécialisé.

Remarque: Vous trouverez les reproductions et les numéros de commande à la fin de ces instructions. A Set de raccordement de pompe, complet, y compris double nipple, soupape de retenue, filtre court, cartouche filtrante lavable, tuyau flexible spiralé 1 m complet, bande d'éta nchéité filetée. B Hydromat HM 1, pour l'enclenchement automatiqu

en cas de prélèvement d'eau et et la mise hors circuit en cas de non- utilisation évite la marche à sec de la pompe. C Arrê t hydro, pour la mise hors circuit automati- que en cas de manque d'eau, évite la marche à sec de la po mpe. D In terrupteur d'arrêt de marche à sec, avec câble de 10 m, empêche la

rche à sec de la pompe lors de l'aspiration d'un réservoir, d'une piscine, etc. E Tuya u en caoutchouc avec spirale

1) de 1 m, complet, avec vissage

rapide des deux côtés;

2) de 4 m, complet avec vissage

rapi de et crépine avec soupape commandée au pied;

3) de 7 m, complet avec vissage

rapi de et crépine avec soupape commandée au pied. F Fil tre, raccordement 1", court, complet avec cartouche filtrante lavab le en matière plastique. G Cartouche filtrante pour usage uni- que, courte, pour la préfiltration mécanique de sable

H Cartouche filtrante lavable, courte, pour la préfiltration mécanique de sable, réutilisable. I Cartouche filtrante charbon, courte, avec remplissage de charbon actif, en cas d'eau chlorée, contre les pollutions d'odeurs ou de couleurs. J Cartouche filtrante poly, courte, avec remplissage de polyphos- phate, en cas d'eau chlorée pour utilisation dans des appareils à eau chaude. K Nipp le de tuyau 150 mm, des deux côtés 1" filet extérieur, zingué, pour le raccordement de la pompe et du filtre d'aspiration. L Nipp le double, des deux côtés 1" filet extérieur. M Soupa pe de retenue 1" filet inté- rieur, empêche le refluement de l'eau et la marche à sec de la pompe. N Bande d'étanchéité à filet, rouleau de 12 m. (AG = filet extérieur, IG = filet intérieur)

12. Caractéristiques techniques

P 5500 M Tension de secteur V 230 1 Fréquence Hz 50 Puissance nominale W 1500 Courant nominal A 6,7 Protection par fusibles min. (coupe-circuit automatique à action retardée) A 10 Condensateur de service F 20 Vitesse de rotati on nominale min

Débit max. l/h 5500 Hauteur de refoulement max. m 55 Pression de refoulement max. bar 5,5 Hauteur d'aspiration max. m 9 Température d'alimentation max. °C 50 Température ambiante °C 5 … 40 Indice de protection IP 44 Catégorie de protection I Catégorie de matière isolante F Matériaux Boîtier de la pompe Arbre de la pompe Roue motrice de la pompe Acier spécial Acier spécial Noryl – 5x Raccordements (filet intérieur) Raccordement d'aspiration Raccordement de pression

Dimensions (sans raccordements) Longueur Largeur Hauteur

Poids Poids vide Poids avec remplissage d'eau

12,3 14,3 Valeurs d'émissions acoustiques (pour une pression max.) Niveau de puissance acoustique L WAm Niveau de pression acoustique L WAd dB (A) dB (A)

Longueur maximale pour câble prolongateur Pour une section de conducteur de 3 x 1,0 mm

Pour une section de conducteur de 3 x 1,5 mm
