MANUAL DE USUARIO P 5500 M METABO

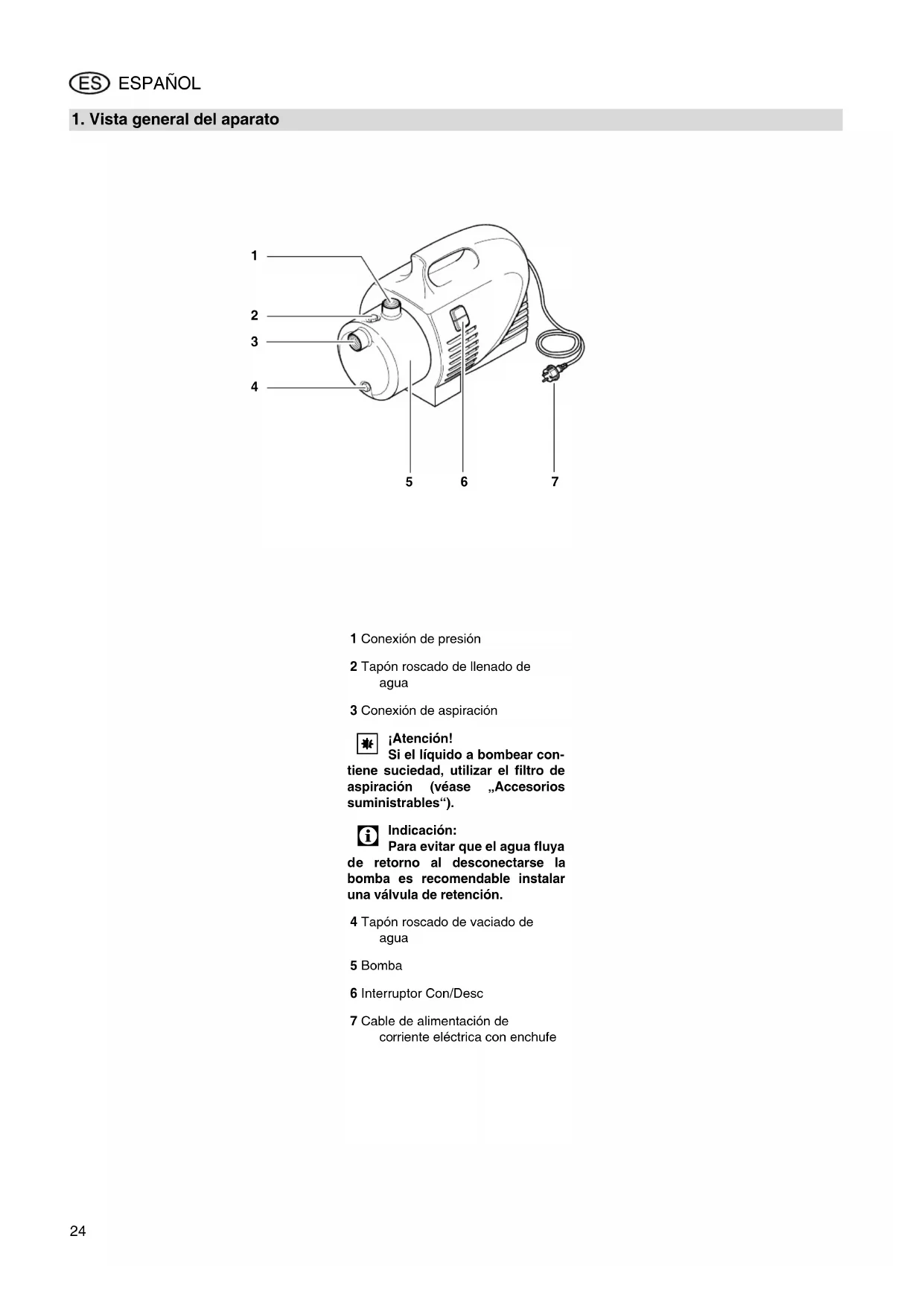

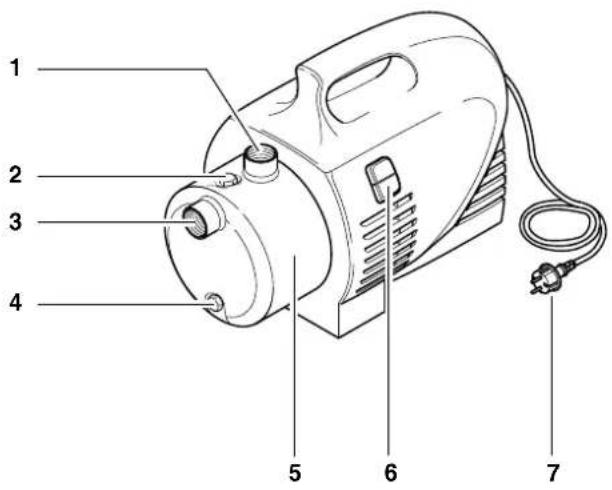

1 Conexión de presión 2 Tapón roscado de llenado de agua 3 Conexión de aspiración

¡Atención! Si el líquido a bombear con- tiene suciedad, utilizar el filtro de

piración (véase „Accesorios suministrables“).

Indicación: Para evitar que el agua fluya

e retorno al desconectarse la bomba es recomendable instalar una válvula de retención. 4 Tapón roscado de vaciado de agua 5 Bomba 6 Interruptor Con/Desc 7 Cable de alimentación de

rriente eléctrica con enchufe Xp0021s2.fm Manual de uso ESPAÑOL25 ESPAÑOL

1. Vista general del aparato .........24

2. ¡Leer en primer lugar!...............25

3. Campo de aplicación y

4.1 Utilización de acuerdo a

su finalidad..................................25

4.2 Instrucciones generales

de seguridad...............................25

5. Antes de la puesta

5.2 Conectar el conducto

de aspiración ..............................26

5.3 Conectar el conducto

6.1 Poner en marcha el aparato .......27

7.1 Mantenimiento periódico.............27

7.2 En caso de riesgo de heladas ....27

8. Problemas y averías.................27

8.1 Localización de averías .............. 27

9. Reparación ................................28

10. Protección ecológica................28

11. Accesorios suministrables... 28/50

12. Características técnicas...........29

Leer este manual de uso antes de la puesta en servicio de la máquina. Prestar especial atención a las ins- trucciones de seguridad. La no observancia de las instruccio- nes contenidas en el presente man ual de uso conduce a la anula- ción del derecho a garantía; el fabri- cante rechazará toda responsabili- dad por daños consecuenciales.

al desembalar la máquina se detectan daños producidos durante el transporte, informe de inmediato a su suministrador. ¡No ponga la máquina en servicio!

eseche el embalaje de forma eco- lógica. Deposítelo en el lugar de recogida adecuado. Conserve este manual de uso en lugar seguro de forma que pueda consultarse siempre que surja una duda.

caso de préstamo o venta de la máquina, entregar también este manual de uso. Este aparato se utiliza para bombear agua limpia en el sector doméstico y jar- dinería, para el riego por aspersión y para la irrigación, como bomba de norias, de agua de lluvia y de agua de servicio,

ara vaciar piscinas, estanques de jardines y tanques de agua. La temperatura admisible máxima del líquido a bombear es de 35 °C.

4.1 Utilización de acuerdo a

su finalidad El aparato no puede ser utilizado para el abastecimiento de agua potable ni para bombear alimentos. No deben bombearse materias combus- tibles, agresivas o tóxicas. El aparato no es adecuado para su apli- cación en el sector artesanal o industrial. ¡No está permitido hacer modificacio- nes en el aparato ni el uso de piezas no comprobadas ni autorizadas por el fabri- cante! ¡Cualquier uso incorrecto del aparato no está de acuerdo a la finalidad; de esta manera pueden causarse daños impre- visibles!

4.2 Instrucciones generales

de seguridad El aparato no debe ser utilizado por niños ni adolescentes o personas que no estén familiarizadas con la instruccio- nes de uso. En la operación para piscinas y en el sector jardinería así como en su sector de protección deben cumplirse las dis- posiciones estipuladas en la norma DIN VDE 0100 -702, -738. Si el aparato se aplica en el sector de

astecimiento de agua potable, debe- rán cumplirse las prescripciones res- pecto al agua potable y al agua servida y las disposiciones estipuladas en la norma DIN 1988. A continuación indicamos los peligros remanentes que existen siempre al tra- bajar con bombas, – peligros que es impo sible de eliminar, incluso mediante precauciones técnicas.

¡Peligro por influjos ambienta- les! No exponer el aparato a la lluvia. No uti- lizar este aparato en ambientes moja- dos. ¡Nunca dirija usted el chorro de agua directamente hacia el aparato o hacia otros componentes eléctricos! ¡Peligro de muerte por golpes de corriente eléc- trica! ¡Nunca utilice usted el aparato en recin- tos con riesgo de explosión o en la vecin dad de líquidos o gases combusti- bles!

¡Peligro por agua caliente! Si la presión de desconexión del regula- dor de presión no se alcanza debido a

e hay una mala relación de presión o a que el regulador de presión está defectuoso, el agua dentro del aparato se puede calentar por la recirculación interna. Esto puede ocasionar daños y fugas en el ap arato y en las tuberías, por lo que puede perderse agua caliente. ¡Peligro de escaldarse! Haga funcionar el aparato como máx. 5 minutos contra la tubería de presión cerrada.

esenchufe el aparato de la red de alimentación eléctrica y déjelo enfriar. Antes de volver a poner en marcha, mande comprobar por per- sonal técnico si la instalación fun- ciona perfectamente.

¡Peligros por electricidad! El aparato no debe estar conectado a la red d e alimentación eléctrica, mientras tengan lugar trabajos de instalación y mantenimiento. ¡No tomar el enchufe de conexión a la red con las manos mojadas! Para des

conectar el cable de la red nunca jale del cabl e mismo sino que siempre del enchufe. No doblar, magullar, jalar ni pisar el cabl e de alimentación de corriente eléc- trica ni el cable de extensión; proteger- los contra cantos agudos, aceite y calor.

¡Peligros por averías del apa- rato! Controle usted el aparato, especial- mente el cable de alimentación de corrien te eléctrica, el enchufe del cable y los componentes eléctricos, antes de toda puesta en marcha, por si tienen eventuales daños. ¡Peligro de muerte por golpes de corriente eléctrica! Si el aparato se ha dañado, podrá ser reutil izado solamente después de que ha sido reparado correctamente. ¡Nunca repare Vd. mismo el aparato!

s reparaciones de bombas deben ser Indice del contenido

2. ¡Leer en primer lugar!

3. Campo de aplicación y

ESPAÑOL llevadas a cabo exclusivamente por especialistas.

¡Atención! Para evitar los daños ocasio- nados por el agua como, por ejemplo

undaciones, debidos a fallos o defi- ciencias del aparato: Tome las medidas de seguridad apropiadas, p. ej.: dispositivo de alarma o

recipiente de retención con control El fabricante no se hará responsable de los posibles daños que se hayan produ- cido porque

aparato no se ha empleado con- forme al uso previsto. El ap arato se ha sobrecargado por el servicio continuo. El a parato no se ha protegido contra las heladas. Se ha n realizado modificaciones arbitrarias en el aparato. ¡Solo los técnicos electricistas deberán repa- rar los aparatos eléctricos! Se han empleado piezas de repu- esto que no han sido homologadas ni autori zadas por el fabricante. Se ha empleado material no apropi- ado para la instalación (válvulas,

berías de conexión, etc.). Material de instalación apropiado: resistente a la presió

(mín. 10 bar) resistente al calo

(mín. 100 °C) Usted mismo puede montar y conectar fácilm ente el aparato. En casos de duda consulte usted a su ven dedor especializado o a un electri- cista especializado.

El aparato debe estar colocado sobre una superficie plana horizon- tal adecuada para soportar el peso del aparato incluyendo el agua que contiene. Para evitar vibraciones, el aparato no debe estar atornillado a la super- ficie, sino que la superficie de apoyo deb e ser elástica. El lugar de montaje debe estar bien ventilado y protegido contra las influencias climáticas. Si el aparato se usa en estanque de jardín y en piscinas, debe estar colocado en un lugar no inundable y protegido contra caídas. Además es necesario considerar los requeri- mientos legales.

5.2 Conectar el conducto de

Indicación: Para la conexión es posible que usted requiera más accesorios (véase „Accesorios suministrables“).

¡Atención! El conducto de aspiración debe estar montado de modo tal que no ejerza fuerza mecánica o tensión alguna sobre la bomba.

¡Atención! Si el líquido a bombear contu- viera suciedad, es imprescindible uti- lizar un filtro de aspiración, para pro- teger la bomba contra arena y

Indicación: Para evitar que el agua fluya de retorno al desconectarse la bomba es recomendable instalar una válvula de retención. Todas las uniones atornilladas deben estar hermetizadas mediante cinta de obturación de roscas; si hubiera fugas se aspirará aire redu- ciendo o impidiendo la aspiración de agu

El conducto de aspiración debe tener un diámetro interior mínimo de 1" (25 mm); debe ser resistente a la dob laduras y al vacío. El co nducto de aspiración debe ser lo más corto posible, ya que cuanto más largo el conducto, tanto menor será la capacidad de elevación de la bomba.

conducto de aspiración debe subir ininterrumpidamente hacia la bomba, a fin de evitar inclusiones de aire. Debe asegurarse que la alimenta- ción de agua sea suficiente y el extre mo del conducto de aspiración debe encontrase siempre sumer- gido en el agua.

5.3 Conectar el conducto de

Indicación: Para la conexión es posible que usted requiera más accesorios (véase „Accesorios suministrables“).

¡Atención! El conducto de presión debe

tar montado de modo tal que no ejerza fuerza mecánica o tensión alguna sobre la bomba. Para evitar fugas de agua, todas las uniones atornilladas deben estar hermetizadas mediante cinta de obturación de roscas. Tod os los componentes del con- ducto de presión deben ser resis- tentes a la presión. Todos los componentes del con- ducto de presión deben estar mon- tados correctamente.

¡Peligro! Si los componentes no son resistentes a la presión y si el mon- taje no fuera correcto, podría reven- tarse el conducto de presión durante

operación. ¡El líquido que se escapa a chorros de alta presión podría causar lesiones!

5.4 Conexión a la red

¡Peligros por electricidad! Nunca utilice usted el aparato

ambientes mojados; utilice el apa- rato siempre bajo las siguientes con- diciones: La conexión debe tener lugar siempre en cajas de enchufe que han sido instaladas correcta- mente, con toma de tierra y que

an sido controladas. La tensión de la red y los fusibles deben cumplir con las especifica- ciones técnicas. Si el aparato se utiliza en pisci- nas, estanques de jardines o lugares similares, deberá conec- tarse al aparato un interruptor de

orriente diferencial (interruptor de corriente diferencial de 30 mA) (DIN VDE 010 0 -702, -738). Recomendamos esta medida com o protección personal. Si el aparato se utiliza a la intem- perie, las uniones eléctricas deb en estar protegidas contra salpicaduras de agua; las conexiones no debe estar sumer- gidas en el agua. Es ne cesario utilizar solamente cables de extensión con una sec- ción de conductor suficiente (véas e "Especificaciones técni- cas"). Los tambores de cables deben estar totalmente desenro- llados.

5.5 Llenar la bomba y aspirar

¡Atención! Cada vez que la bomba sea conectada o si hubiera pérdidas de agua o aspiración de aire, la bomba deberá ser llenada nuevamente con agua. ¡Si se conecta la bomba sin agua, se destruirá esta última!

5. Antes de la puesta en

Indicación: El conducto de aspiración no

cesita ser llenado, ya que la bomba es autoaspirante. Sin embargo, puede tomar algún tiempo, en función de la lon- gitud y diámetro del conducto, hasta que se forme la presión.

1. Desatornillar el tapón roscado de

llenado de agua junto con la junta.

asta que la bomba esté llena.

3. Si usted desea reducir el tiempo de

aspiración, llene también el con- ducto de aspiración.

4. Atornillar el tapón roscado de lle-

nado de agua junto con la junta.

5. Abrir el conducto de presión (llave

e agua o tobera de rociado), para que el aire pueda escapar durante la aspiración.

7. Una vez que salga agua uniforme-

mente, desconectar el aparato. La bomba y su conducto de aspiración

ben estar conectados y llenados (véa- se „Antes de la puesta en marcha“).

¡Atención! La bomba no debe funcionar en seco. Siempre debe haber una cantidad suficiente de líquido a bom- bear (agua).

el motor no arrancara y la bomba no formara presión o si se produje- ran efectos similares, desconecte la

omba – y trate de eliminar la causa de la avería (véase „Problemas y averías“).

la bomba fuera bloqueada por un cuerpo ajeno o si el motor se sobre- calentara, el motor será desconec- tado por un conmutador de protec- ción.

6.1 Poner en marcha el apa-

Indicación: Esta bomba está en funciona- miento, mientras esté conectado el interruptor Con/Desc.

1. Enchufar el cable de toma de

corriente de la red.

2. Conectar la bomba con el interrup-

3. Abrir el conducto de presión (abrir la

lave de agua o la tobera de rociado).

4. ¡Comprobar que salga agua!

¡Atención! Con el conducto de presión

rrado, dejar trabajar la bomba un máximo de 10 minutos, de lo contra- rio, pueden producirse daños en la

6.2 Curva característica de la

bomba La curva característica de la bomba indica el caudal posible en función de la altura de presión. Curva característica de la bomba a una altura de aspiración de 0,5 m y con man- guera de aspiración de 1" – para mode lo: P 5500 M

¡Peligro! Antes de realizar cualquier tra- bajo en la máquina: Desconectar el aparato. Desenchufar el cable de toma de corriente de la red.

segúrese que el aparato y los accesorios conectados no se encuentren bajo presión. Cualquier trabajo de reparación o de mantenimiento más extenso que los descritos aquí, deberá ser realizado exclusivamente por especialistas.

7.1 Mantenimiento periódico

Controlar si el aparato y los acceso- rios, especialmente los componen- tes eléctricos y aquellos sometidos

resión tienen daños y repararlos en caso dado. Controlar si el conducto de aspira- ción y de presión tienen fugas. Si el caudal disminuyera, limpiar o cambiar el filtro de aspiración y el cartucho filtrante (en caso de exis- tir).

7.2 En caso de riesgo de

¡Atención! ¡La helada puede destruir el aparato y sus accesorios, ya que ellos siempre contienen agua!

caso de riesgo de heladas, des- montar el aparato y los accesorios y

uardarlos en un lugar protegido contra heladas (véase el apartado siguiente).

7.3 Desmontar y guardar el

1. Desconectar el aparato, extraer el

2. Abrir el conducto de presión (llave

e agua o tobera de rociado), para que el agua pueda vaciarse comple- tamente.

ara ello sacar el tornillo de des- agüe de debajo de la bomba.

4. Desmontar del aparato el conducto

e presión y aspiración.

5. Guardar el aparato en un recinto

ibre de heladas (mín. 5 °C).

¡Peligro! Antes de realizar cualquier tra- bajo en la máquina: Desconectar el aparato.

esenchufar el cable de toma de corriente de la red. Asegúrese que el aparato y los accesorios conectados no se encuentren bajo presión.

8.1 Localización de averías

La bomba no se pone en marcha:

o hay tensión de alimentación.

omprobar el cable, el enchufe, la caja de enchufe y el fusible. Tensión de la red demasiado baja.

tilizar solamente cables prolon- gadores con una sección de con- ductor suficiente (véase "Carac- terísticas técnicas"). Motor so brecalentado, se ha dispa- rado la protección del motor.

espués del enfriamiento, el aparato se conecta nuevamente por sí mismo.

aparato debe estar bien venti- lado, no obstruir las ranuras de ventilación. Observar la temperatura máxima de entrada.

motor zumba pero no se pone en marcha.

on el motor desconectado, introducir un atornillador o similar en las ranuras de ventilación y girar el rodete de ventilación. Bomba obstruida o defectuosa. Desarmar y limpiar la bomba. Limpiar o cambiar el difusor.

impiar o cambiar el rodete.

8. Problemas y averías28

ESPAÑOL La bomba no aspira correctamente o produce demasiado ruido: Falta de agua. Ase gurarse de que en el depósito se encuentre una cantidad sufi- ciente de agua. El conducto de aspiración tiene fugas. Estan queizar el conducto de aspiración, apretar las atornilla- duras. Altura de aspiración demasiado grande. Observ ar la altura máxima de aspiración. Colocar una válvula de retención, llenar el conducto de aspiración con agua. Fil tro de aspiración (accesorio) obs- truido. Limpi arlo o cambiarlo. Válvula de retención (accesorio) bloqueada. Limpi arlo o cambiarlo. Fug as de agua entre el motor y la bomba, retén frontal defectuoso. Cambiar el retén frontal. Bomba obstruid a o defectuosa. véase más arriba. Presión insuficiente Conducto de aspiración inestanco o bien altura de aspiración demasiado grande. véase más arriba. Bomba obstruid a o defectuosa. véase más arriba.

¡Peligro! ¡Los trabajos de reparación en

aratos eléctricos deben ser lleva- dos a cabo exclusivamente por elec- tricistas especializados! Los aparatos eléctricos que requieran reparación pueden enviarse al centro de servicio técnico del país. La dirección está indicada en la lista de piezas de recambio. Incluir a la herramienta eléctrica enviada

ra su reparación una descripción de la anomalía determinada. Para el envío: Vaciar compl etamente la bomba (véase "Desmontar y guardar el aparato“). Enviar el aparato en lo posible en el embalaje original. El material de embalaje del aparato es reci clable en un 100 %. Los aparatos y accesorios en desuso contienen grandes cantidades de mate- ria prima y plásticos que también pue- den ser incluidos en el proceso de reci- claje. El presente manual de instrucciones de uso está impreso en papel blanqueado sin cloro. En el comercio especializado puede usted adquirir los siguientes accesorios.

Indicación: Las ilustraciones y números de pedido se encuentran al final del pre- sente manual. A Juego de piezas de conexión de la bomba, completo, incl. racor doble, válvula de retención, filtro corto, cartucho filtrante lavable, manguera espiral 1 m completa, cinta obturadora de roscas. B Hydromat HM 1, para la conexión automática de la toma d e agua y la desconexión automática cuando el aparato deje de utilizarse, evita la marcha en seco de la bomba. C Hydrostop

para la desconexión automática en caso de falta de agua, evita la mar- cha en seco de la bomba. D Inte rruptor de paro de marcha en seco, con cable de 10 m, evita la marcha en seco de la bomba al aspirar de un depósito, piscina, etc. E Mang uera espiral de 1"

1) 1 m, completa, con unión atorni-

llada rápida a ambos lados;

2) 4 m, completa, con unión atorni-

llada rápida y criba de aspira- ción con válvula de pié;

3) 7 m, completa, con unión atorni-

llada rápida y criba de aspira- ción con válvula de pié. F Filtr o, conexión de 1", corto, completo con cartucho filtrante de plá stico lavable. G Cartucho filtrante desechable, corto, para la prefiltración mecánica de la aren

H Cartucho filtrante lavable, corto, para la prefiltración mecánica de la arena, reutilizable. I Cartucho filtrante de carbón, corto, con relleno de carbón activo, si se trata de agua con cloro, contra olo- res e impurezas de pintura. J Cartucho de filtración Poly, corto, con relleno de polifosfato, para utili- zar en calentadores de agua, si el agua es calcárea. K Raco r de tubo de 150 mm, 1" AG a ambos lados, galvanizado, para conectar la bomba y el filtro de aspiración. L Raco r doble, 1" AG a ambos lados. M Válvu la de retención 1" IG, evita el reflujo del agua y la marcha en seco de la bomba. N Cin ta de obturación de roscas, rollo de 12 m. (AG=rosca exterior, IG=rosca interior)

10. Protección ecológica

11. Accesorios suministra-

12. Características técnicas

P 5500 M Tensión de alimentación V 230 1 Frecuencia Hz 50 Potencia nominal W 1500 Intensidad asignada A 6,7 Fusible mín. (de reacción lenta o automático L) A 10 Condensador de operación F 20 Revoluciones nominales min

Caudal máx. l/h 5500 Altura máx. de presión m 55 Presión máx. de elevación bar 5,5 Altura de aspiración máx. m 9 Temperatura máx. de entrada °C 50 Temperatura ambiental °C 5 … 40 Grado de protección IP 44 Clase de protección I Clase de material aislador F Materiales Carcasa de la bomba Árbol de la bomba Rodete de la bomba Acero fino Acero fino Noryl – 5x Conexiones (rosca interior) Conexión de aspiración Conexión de presión

Dimensiones (sin conexiones) Longitud Anchura Altura

Pesos Peso vacía Peso llena de agua

12,3 14,3 Valores de emisión de ruido (a presión máx.) Nivel de potencia acústica L WAm Nivel de intensidad acústica L WAd dB (A) dB (A)

Longitud máxima del cable de extensión para 3 x 1,0 mm

sección transversal del cable para 3 x 1,5 mm

sección transversal del cable
