Produkttyp	Ytpump
Märke	Metabo
Modell	P 5500 M
Mått (L × B × H)	480 × 245 × 300 mm
Vikt (tom)	12,3 kg
Matningsspänning	230 V ~, 50 Hz
Märkeffekt	1500 W
Maximal flöde	5500 l/h
Maximal tryckhöjd	55 m
Maximalt tryck	5,5 bar
Maximal sughöjd	9 m
Maximal vattentemperatur	50 °C
Kapslingsklass	IP44
Skyddsklass	I
Suganslutning	1" (invändig gänga)
Tryckanslutning	1" (invändig gänga)
Avsedd användning	Transport av rent vatten (bevattning, trädgård, pooler, etc.)
Rutinunderhåll	Töm efter användning, rengör filter, skydda mot frost
Säkerhetsanvisningar	Använd inte för dricksvatten; kör inte torrt; använd jordfelsbrytare 30 mA
Reservdelar och tillbehör	Anslutningskit, Hydromat, hydrostopp, filter, etc.

Vanliga frågor - P 5500 M METABO

Vilken typ av vatten kan pumpas med Metabo P 5500 M?

Denna pump är avsedd för transport av rent vatten (fritt från sand och föroreningar). Den är inte lämplig för dricksvatten, livsmedel eller explosiva eller frätande vätskor.

Hur fyller man pumpen före första användning?

Skruva loss vattenpåfyllningsskruven på pumpens ovansida, häll långsamt rent vatten tills pumpen är full, skruva sedan tillbaka skruven. Starta aldrig pumpen torr.

Vilken area ska förlängningssladden ha?

För en maxlängd på 30 m, använd en area på 3 x 1,0 mm²; för 50 m, en area på 3 x 1,5 mm².

Vad göra om pumpen inte startar?

Kontrollera först nätspänningen (kabel, uttag, säkring). Om motorn surrar utan att starta, försök vrida fläkthjulet med en skruvmejsel genom ventilationsöppningarna. Om motorn är överhettad, vänta tills den svalnat.

Hur skyddar man pumpen mot frost?

Vid risk för frost, töm pumpen helt genom att skruva loss den nedre tömningsskruven, demontera ledningarna och förvara enheten i ett frostfritt utrymme (minsta temperatur 5 °C).

Vilka tillbehör rekommenderas för att förbättra funktionen?

Det rekommenderas att använda ett sugfilter för att skydda pumpen från föroreningar, en backventil för att förhindra tillbakaflöde, och en Hydromat eller ett hydrostopp för automatisk start/stopp och skydd mot torrkörning.

Vilken är den maximala sughöjden?

Den maximala sughöjden är 9 meter. Däröver riskerar pumpen att inte börja suga ordentligt.

Vad göra vid läckage i tätningen mellan motor och pump?

Detta indikerar att den mekaniska axeltätningen är defekt. Den måste bytas av en specialist.

Kan man låta pumpen gå med stängd kran?

Nej, pumpen får inte gå mer än 10 minuter med stängd tryckledning, eftersom vattnet överhettas och kan skada enheten.

Hur rengör man sugfiltret?

Koppla bort pumpen, ta bort filtret och rengör det med rent vatten. Om filterpatronen är smutsig, byt ut den eller tvätta den beroende på typ (tvättbar eller engångs).

BRUKSANVISNING P 5500 M METABO

Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande standarder* enligt bestämmelserna i direktiven** genomfört av *** Uppmätt/ Garanterad ljudnivå****

NO

5.3 Tilslut trykledning....32

5.3 Tilslut trykledning

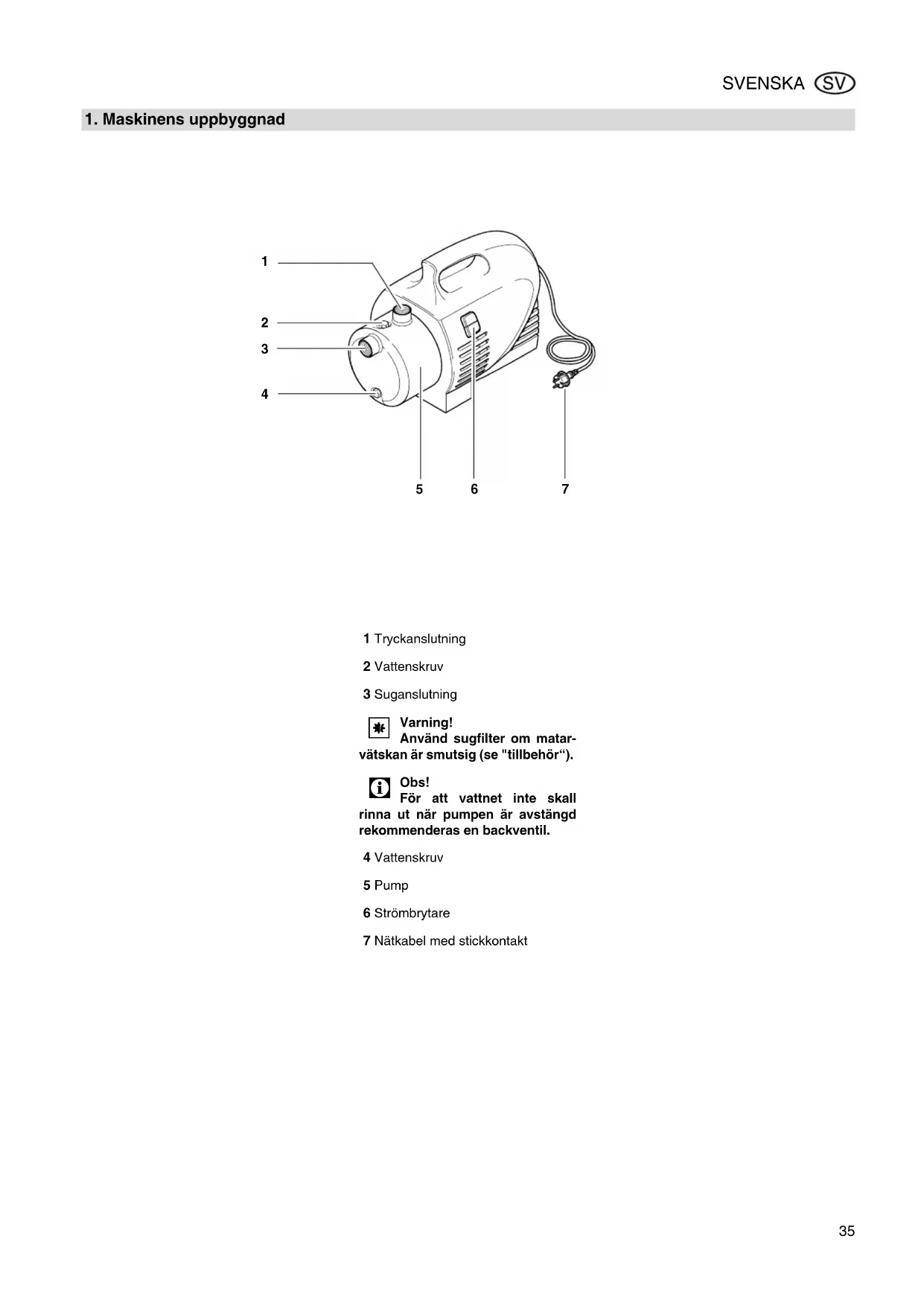

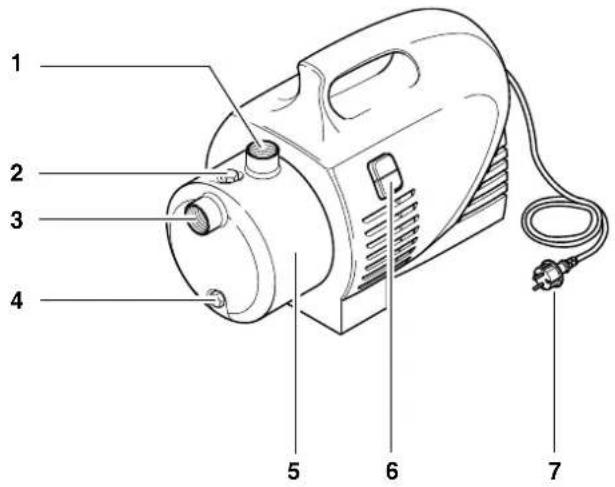

1. Maskinens uppbyggnad

1 2 3 4 5 6 7

1 Tryckanslutning
2 Vattenskruv
3 Suganslutning

Varning!

Använd sugfilter om matar-

vätskan är smutsig (se "tillbehör").

Obs!

För att vattnet inte skall

rinna ut när pumpen är avstängd rekommenderas en backventil.

4 Vattenskruv
5 Pump
6 Strömbrytare
7 Nätkabel med stickkontakt

Innehållsförteckning

1. Maskinens uppbyggnad .....35

2. Läs detta först! ......36

3. Användningsområde och matarmedium....36

4. Säkerhet ......36

4.1 Använd maskinen enligt anvisningarna....36

4.2 Allmänna säkerhetsanvisningar ....36

1. Innan pumpen tas i drift .....37

5.1 Uppställning ......37

5.2 Anslutning av sugledningen .....37

5.3 Anslutning av tryckledningen .....37

5.4 Nätanslutning ......37

5.5 Påfyllning av pumpen och uppsugning....37

1. Drift......37

6.1 Igångsättning....37

6.2 Pumpkarakteristik....38

1. Reparation och underhåll......38

7.1 Regelbundet underhåll ......38

7.2 Vid fara för frost....38

7.3 Demontera pumpen för förvaring ....38

1. Felsökningsschema......38

8.1 Felsökning....38

1. Reparation ....38

2. Miljöskydd....38

3. Tillbehör....38/50

4. Tekniska data ....39

2. Läs detta först!

- Läs detta innan kompressorn tas i drift första gången. Observera särskilt våra säkerhetsföreskrifter.

- Om bruksanvisningen ej beaktas upphör alla garantianspråk och tillverkaren ansvarar ej för de skador som då kan uppstå.

- Om pumpen har skadats under transporten skall leverantören omedelbart underrättas. Använd under inga som helst omständigheter en skadad pump.

- Ta hand om förpackningen på miljövänligt sätt. Lämna den t ex till motsvarande inlämningsställe/miljöstation.

- Förvara bruksanvisningen på ett säkert ställe så att du alltid har den till hands när den behöv.

- Se till att bruksanvisningen medföljer pumpen om du säljer den eller lånar ut den.

3. Användningsområde och matarmedium

Denna apparat är avsedd att användas för att pumpa vatten inomhus eller i trädgården,

• för bevattning,
• som brunns-, regn- och bruksvatten-pump,
• för att tömma swimmingpooler, dammar och vattenbehållare.

Matarmediet maximalt tillåtna temperatur är 35 °C.

4. Säkerhet

4.1 Använd maskinen enligt anvisningarna

Pumpen får ej användas för att pumpa dricksvatten eller livsmedel.

Explosiva, brandfarliga, aggressiva eller hälsovådliga ämnen får ej pumpas.

Pumpen är inte avsedd för industriellt bruk.

Det är inte tillåtet att ändar pumpen eller använda delar som inte testats eller godkänts av tillverkaren.

Det är förbjudet att använda pumpen på fel sätt på grund av de oförutsebara skador som då kan uppkomma.

4.2 Allmänna säkerhets- anvisningar

Barn och ungdomar som inte är förtrogna med bruksanvisningen får inte använda pumpen.

När pumpen används i swimmingpooler och trädgårdsdammar och i motsvarande skyddsområden skall bestämmelserna enligt DIN VDE 0100 -702, -738 följas.

När den används för att pumpa dricksvatten skall i lag gällande vatten- och avloppsföreskrifter följas samt bestämmelserna enligt DIN 1988.

Följande risker föreligger i huvudsak vid användning av sänkbara pumpar – dessa risker kan inte heller alltid elimineras helt med säkerhetsanordningar:

Fara på grund av miljöfaktorer!

Undvik att utsätta pumpen för regn. Använd den inte heller i våtutrymmen.

Rikta inte vattenstrålen direkt mot pumpen eller andra elektriska delar. Livsfara på grund av elektricitet!

Använd inte pumpen i utrymmen där det föreligger explosionsfara, ej heller i närheten av brännbara ämnen eller gaser.

Om tryckbrytarens avstängningstryck inte nås på grund av dåliga tryckförhållanden eller en defekt tryckbrytare kan

vattnet inne i apparaten värmas upp genom den interna cirkulationen.

Det kan leda till skador och otättheter på apparaten och anslutningsledningarna. Där kan hett vatten släppas ut. Skällningsrisk!

• Apparaten får köras max 5 minuter mot en stängd tryckledning.
• Skilj apparaten från el-nätet och låt den svalna. Innan anläggningen tas i drift igen skall dess felfria funktion kontrolleras av fackpersonal.

Fara för elektricitet!

Vid installations- och underhållsarbeten får pumpen inte vara ansluten till elnätet.

Ta inte i stickkontakten med blöta händer. Håll alltid i kontakten, aldrig i kabeln, när du drar ur kontakten.

Undvik att böja, klämma, rycka i eller köra över nätkabeln och förlängningskabeln. Skydda den mot vassa kanter, olja och värme.

Fara på grund av fel på pumpen!

Kontrollera allt innan du använder pumpen att den inte uppvisar några skador. Kontrollera särskilt nätkabeln, stickkontakten och elektriska delar. Livsfara på grund av elektricitet!

Om det är fel på pumpen får den inte användas igen förrän den reparerats av en fackman.

Reparera aldrig pumpen själv! Repara- tioner på pumpar får endast utföras av fackman.

OBS!

För att undvika vattenskador som t.ex. översvämmade utrymmen förorsakade genom apparatstörningar eller apparatfel

- Planera lämpliga säkerhetsåtgärder t.ex.:

• Larmanordning eller
• uppsamlingskärl med övervakning

Leverantören tar in get ansvar för eventuella skador som förorsakas av att

• apparaten inte användas på avsedd sätt.
• apparaten överbelastades genom permanent drift.
• apparaten användes eller förvarades utan frostskydd.
  – egenmäktiga förändringar utfördes på apparaten. Reparationer på el-apparater får bara utföras av behöriga elektriker!
• reservdelar användes som inte är kontrollerade och godkända avleverantören.

- olämpligt isoleringsmaterial (arma-turer, anslutningsledningar osv.) användes.

Lämplig isoleringsmaterial:

– tryckbeständig (minst 10 bar)
- vämebeständig (minst 100 °C)

5. Innan pumpen tas i drift

Du kan själv montera och ansluta pumpen.

I tveksamma fall bör du vända dig till den affär där du köpt pumpen eller fråga en elektriker.

5.1 Uppställning

• Pumpen skall placeras på ett vågrätt, jämnt underlag som klarar pumpens vikt när den är fylld med vatten.
• För att undvika vibrationer bör pumpen inte skruvas fast för hårt, utan placeras på ett elastiskt underlag.
• Installationsplatsenen skall ha full-god ventilation och vara skyddad mot väder och vind.
• När pumpen används för trädgårdsdammar och swimmingpooler måste den placeras så att den är skyddad mot översvämning och inte kan falla ner i vattnet. Observera även lagenliga bestämmelser och krav.

5.2 Anslutning av sugledningen

Obs!

För att kunna ansluta pumpen

behövs eventuellt extra tillbehör (se "tillbehör").

Varning!

så att den inte utövar någon mekanisk kraft eller spänning på pumpen.

Varning!

Använd alltid sugfilter om

matarvätskan är smutsig för att skydda pumpen mot sand och smuts.

Obs!

För att vattnet inte skall rinna ut när pumpen är avstängd rekommenderas en backventil.

• Alla skruvkopplingar skall tätas med gängtätningsband. Läckage gör att det sugs upp luft så att vattnet sugs upp sämre eller inte alls.
• Sugledningen skall ha minst 1" (25 mm) inre diameter och skall vara knäck- och vakuumfast.

• Sugledningen skall helst vara så kort som möjligt, eftersom pumpeffekten avtar ju längre ledningen är.

• Sugledningen skall alltid stiga upp mot pumpen för att undvika luft i ledningen.

• Se till att vattnet rinner till ordentligt och att sugledningen alltid står i vattnet.

5.3 Anslutning av tryckledningen

Obs!

För att kunna ansluta pumpen behövs eventuellt extra tillbehör (se "tillbehör").

Varning!

Tryckledningen skall monteras så att den inte utövar någon mekanisk kraft eller spänning på pumpen.

• Alla skruvkopplingar skall tätas med gängtätningsband för att förhindra vattenläckage.
• Alla delar till tryckledningen skall vara trycksäkra.
• Alla delar till tryckledningen skall monteras på fackmannamässigt sätt.

Fara!

Om delarna inte är trycksäkra och monteras på fel sätt kan tryckledningen spricka under driften. Du kan skada dig på vätska som strömmar ut under högt tryck!

5.4 Nätanslutning

Fara för elektricitet!

Använd inte pumpen i våtutrymmen eller under följande förhållanden:

• Pumpen för endast anslutas till ett jordat eluttag, som installerats, jordats och godkänts av behörig elektriker.
• Nätspänningen och avsäkringen skall motsvara uppgifterna i tekniska data.
• När pumpen används i swimmingppooler, trädgårdsdammar och på liknande ställen måste den anslutas till en jordfelsbrytare (jordfelsbrytare, 30 mA) (DIN VDE 0100 -702, -738).
  Detta rekommenderas även allmänt som personligt skydd.
• När pumpen används utomhus skall de elektriska kopplingarna vara stänkvattenskyddade och får inte ligga i vattnet.
• Förlängningskablar skall ha tillräcklig stor ledararea (se "Tekniska data"). Kabeltrummorna skall vara fullständigt avrullade.

5.5 Påfyllning av pumpen och uppsugning

Varning!

Varje gång pumpen ansluts på nytt samt vid vattenförlust eller om den suger luft måste den fyllas med vatten. Om du startar pumpen utan att fylla den med vatten kan den förstöras!

Obs!

Sugledningen behöver inte fyllas, eftersom pumpen är självsugande. Det kan dröja en stund innan trycket har byggts upp beroende på ledningens längd och ledningsdiametern.

1. Skruva ur vattenskruven tillsam- mans med tätningen.
2. Fyll på rent vatten långsamt tills pumpen är fylld.
3. Om du vill ha kortare sugtid kan du även fylla sugledningen.
4. Skruva fast vattenskruven med tätningen igen.
5. Öppna tryckledningen (öppna vattenkranen eller vattenmunstycket) så att luften kan försvinna medan pumpen suger.
6. Starta pumpen (se "Igångsättning").
7. Stäng av pumpen när vattnet rinner ut i en jämn ström.

6. Drift

Pumpen och sugledningen skall vara anslutna och fyllda med vatten (se "Före igångsättning").

Varning!

Pumpen får inte torrköras. Det måste alltid finnas tillräckligt med matarmedium (vatten).

• Om motorn inte startar, om det inte byggs upp något tryck i pumpen eller om liknande situationer inträffar måste du stänga av pumpen – och försöka reparera felet (se "Problem och felsökning").
• Om pumpen blockeras av främmande föremål eller om motorn är överhettad stängs motorn av via en skyddskoppling.

6.1 lgångsättning

Obs!

Pumpen arbetar så länge som strömbrytaren är på.

1. Anslut nätkontakten.
2. Starta pumpen med strömbrytaren.
3. Öppna tryckledningen (öppna vattenkranen eller vattenmunstycket).
4. Kontrollera att det riner ut vatten!

Varning!

Låt pumpen gå högst

10 minuter med sluten tryckledning, annars kan vattnet bli för varmt i pumpen och orsaka skador.

6.2 Pumpkarakteristik

Pumpkaraktäristiken visar vilken matarmängd som kan uppnås i förhållande till matarhöjden.

Pumpkarakteristik vid 0,5 m sughöjd och 1" sugslang – för modell:

P 5500 M

7. Reparation och underhåll

Fara!

Innan du börjar arbeta på kompressorn:

• Stänga av pumpen.
• Dra ur kontakten.
• Kontrollera att pumpen och anslutna tillbehör är utan tryck.

Övriga underhålls- och reparationsarbeten, än de som beskrivna här, får endast utföras av fackman.

7.1 Regelbundet underhåll

• Kontrollera alltid innan du använder pumpen att den inte uppvisar några skador. Kontrollera särskilt tillbehör, elektriska och tryckförande delar.
• Kontrollera att sug- och tryckledningarna är täta.
• Om pumpkapaciteten avtar skall sugfiltret och filterinsatsen (i förekommande fall) rengöras eller vid behov bytas.

7.2 Vid fara för frost

Varning!

Frost förstör pumpen och dess tillbehör eftersom de alltid är fyllda med vatten.

- Vid föra för frost skall pump och tillbehör demonteras och skyddas mot frost (se följande avsnitt).

7.3 Demontera pumpen för förvaring

1. Stäng av pumpen och dra ur stick-kontakten.

2. Öppna tryckledningen (öppna vattenkranen eller vattenmunstycket) och låt allt vattnet rinna ut.

3. Töm pumpen helt genom att skruva ur avtappningsskruven för vattnet längst ner på pumpen.
4. Demontera sug- och tryckledningen från pumpen.
5. Förvara pumpen frostfritt (min. 5 °C).

8. Felsökningsschema

Fara!

Innan du börjar arbeta på kompressorn:

• Stänga av pumpen.
• Dra ur kontakten.
• Kontrollera att pumpen och anslutna tillbehör är utan tryck.

8.1 Felsökning

Pumpen pumpar inte:

- Ingen nätspänning.

- Kontrollea kabel, stickkontakt, uttag och säkring.

- För låg nätspänning.

- Förångningskablar skall ha tillräcklig stor ledararea (se "Tekniska data").

- Motorn är överhettad, motorskyddet har löst ut.

• När pumpen har svalnat startar den av sig själv igen.
• Sör för fulgod ventilation, se till att luftspringorna inte blockeras.
• Observera maximal inloppstemperatur.

• Motor brummar men startar inte.

- Stäng av motorn och stick in en skruvmejsel el.likn. genom ventilationsspringorna på motorn och rotera fläkthjulet.

- Pumpen igensatt eller defekt.

• Ta isät pumpen och rengör den.
• Rengör diffusorn, byt den om så behövs.
• Rengör fläkthjulet, byt det om så behövs.

Pumpen suger inte riktigt eller väsnas:

• Vattenbrist.
- Kontrollea att det finns tillräckligt med vatten.
- Sugledningen är inte tät.
- Täta sujedningen, dra åt skruv-kopplingen.
- För hög sughöjd.
– Obsevera maximal sughöjd.
- Møtera en backventil, fylll sugledningen med vatten.
• Igensatt sugfilter (tillbehör).

- Rengör filtret, byt det om så behövs.

• Backventilen (tillbehör) 'r blockerad.
- Rengör filtret, byt det om så behövs.
- Det rinner ut vatten mellan motorn och pumpen, glidringstätningen är inte tät.
- Bi glidringstätning.
- Pumpen igensatt eller defekt.
- Se ovan.

För lågt tryck:

• Sugledningen är inte tät eller för hög sughöjd.
• Se ovan.
• Pumpen igensatt eller defekt.
• Se ovan.

9. Reparation

Fara!

Reparationer på elektriska apparater får endast utföras av behö- rig elektriker!

Elektriska apparater som behöver repareras kan skickas in till vår servicefilial i Sverige Adressen står på reservedelslistan.

Beskriv de fel som har konstaterats när verktyget skickas in för reparation.

Åtgärder före frakt:

• Töm pumpen helt (se "Demontering och förvaring").
• Använd helst originalkartongen när du skickar in pumpen för reparation.

10. Miljöskydd

Förpackningsmaterialet till pumpen är till 100 % återvinningsbart.

Kasserade apparater och tillbehör innehåller stora mängder värdefulla material och plaster som också kan användas i återvinningssyfte.

Denna bruksanvisning är tryckt på papper som blekts utan klor.

11. Tillbehör

Följande tillbehör finns att köpa i fackhandeln.

Obs!

Bilder och ordernummer återfinns längst bak i bruksanvisningen.

A Anslutningssats,

komplett inkl. dubbelnippel, backventil, kort filter, tvättbar filterinsats, spiralslang 1 m komplett, gängtättningsband.

B Hydromat HM 1,

för automatisk start vid vattentömning och avstängning när den inte

behövs, förhinrar att torrkörning av pumpen.

C Hydrostop,

för automatisk avstängning vid vattenbrist, förhinrar att torrkörning av pumpen.

D Strömbryttare för torrkörning,

med 10 m kabel, förhindrar att pumpen torrkörs när vattnet sugs upp från behållare, swimmingpooler etc.

E Spiral slang 1"

1) 1 m, komplett, med snabbkopp- ling på båda sidor;

2) 4 m, komplett med snabbkopp-ling och sugkorg med fotventil;

3) 7 m, komplett med snabbkopp-ling och sugkorg med fotventil;

F Fil ter, anslutning 1", kort,

komplett med tvättbar filterinsats av plast.

G Fil terinsats för engångsbruk, kort, för mekanisk förfiltrering av sand.

H F ilterinsats tvättbar, kort,

för mekanisk förfiltrering av sand, återanvändbar.

I Filterinsats kol, kort,

fylld med aktivt kol, för klorhaltigt vatten, motverkar lukt eller missfärgninga.

J F ilterinsats poly, kort,

fylld med polyfosfat, för kalkhaltigt vatten i varmvattensberedare.

K Rörnippel 150 mm, på båda sidor 1" YG, förzinkad, mellan pump och sugfilter.

L Dubb elnippel, på båda sidor 1" YG.

M Backventil 1" IG, förhindrar att vattnet riner tillbaka och att pumpen torrkörs.

N Gängtätningsband, rulle 12 m.

		P 5500 M
Nätspänning	V	230 ~ 1
Frekvens Hz 50
Märkeffekt W 1500
Märkström	A	6,7
Avsäkring min. (trög eller L-automat)	A	10
Driftkondensator	F	20
Märkvarvtal	min^-1	2800
Max. pumpkapacitet	l/h	5500
Max. pumphöjd	m	55
Max. pumptryck	bar	5,5
Max. sughöjd	m	9
Max. inloppstemperatur	°C	50
Omgivningstemperatur	°C	5 ... 40
Kapslingsklass		IP 44
Kapslingsklass		I
Isolationsklass		F
Material
Pumphus		Rostfritt stål
Pumpaxel		Rostfritt stål
Pumphjul		Noryl – 5x
Anslutningar (innergänga)
Suganslutning		1"
Tryckanslutning		1"
Mätt (utan anslutningar)
Längd	mm	480
Bredd	mm	245
Höjd	mm	300
Vikter
Vikt tom	kg	12,3
Vikt med vatten	kg	14,3
Bullervärden (vid max. tryck)
Ljudeffektsnivå L_WAm	dB (A)	75
Ljudtrycksnivå L_WAd	dB (A)	78
Maximal längd för förlängningskabel
med 3 x 1,0 mm ^2 ledararea	m	30
med 3 x 1,5 mm ^2 ledararea	m	50

1. Pregled naprave

1 2 3 4 5 6 7
