KÄYTTÖOHJE DKE985S BOSCH

Liesikupu Valaistuksen/ tuulettimen kytkin Suodatin Valaistus

Toimintatavat

Hormilitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan.
□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.
□ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Toimintatavat

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuo-dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

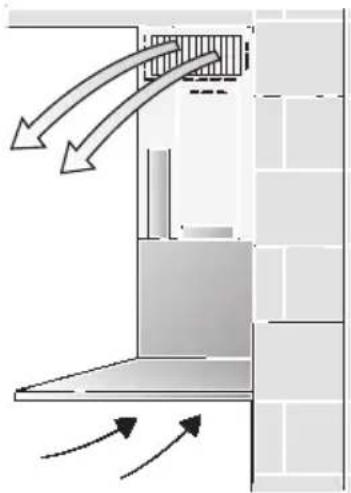

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihilisuodatin (katso: Suodatin ja huolto).

⚠ Täydellisen asennussarjan ja vara-suodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

□ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihilisuodattimen puhdistamana takaisin keittiöön.

□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.

□ Aktiivihilisuodatin sitoo hajuaineet ja kosteuden.

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.
Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta.

Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.

Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

⚠️ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.

⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.

⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).

⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.

⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.

⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.

⚠️ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan.

Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.

⚠️ Älä suorita liekitystä liesituulettimen alla. ! Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.
⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Kaasulieden polttimia on aina käytettävä asianmukaisesti.

Tärkeää:

Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.

Avoimien kaasuliekkien aiheuttama ! voimakas kuumuus saattaa vahingoittaa liesituuletinta.

Liesituulettimen käyttö

Näin keittiöhöyry poistuu tehokkaimmin:

Käynnistä tuuletin alkaessasi valmistaa ruokaa.
□ Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

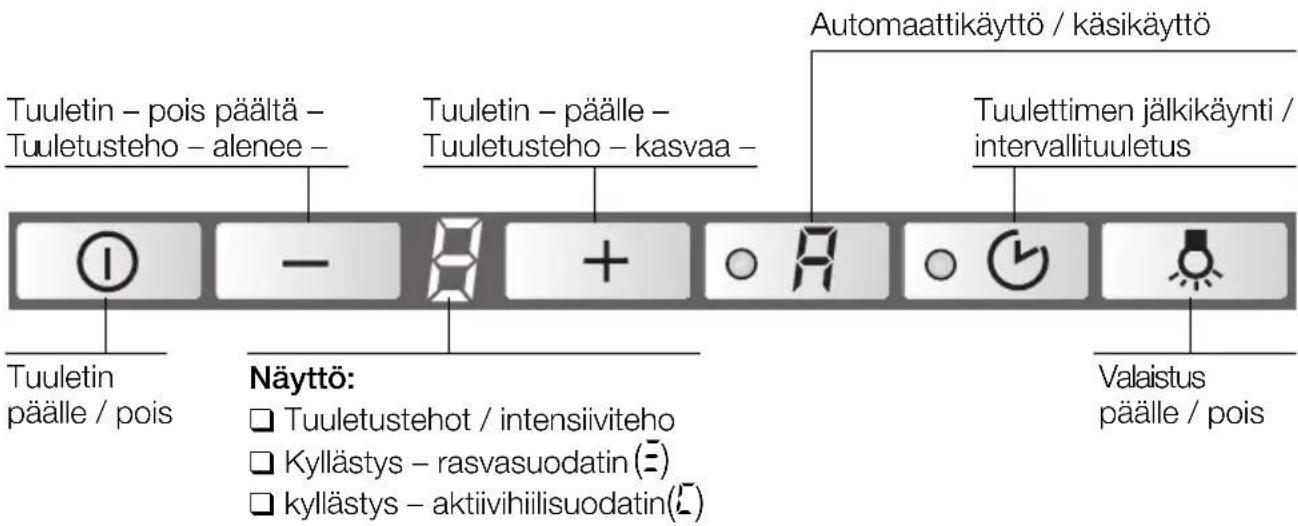

Tässä liesituulettimessa tuulettimen voi kytkeä halutulle tuuletusteholle käsin (käsikäyttö) tai toimimaan automaattisesti, jolloin tuuletusteho säätyy automaattisesti olosuhteiden mukaan (automaattikäyttö).

Tuuletin – pois päältä – Tuuletusteho – alenee – Tuuletin – päälle – Tuuletusteho – kasvaa – Automaattikäyttö / käsikäyttö Tuulettimen jälkikäynti / intervallituuletus Tuuletin päälle / pois Näyttö: □ Tuuletustehot / intensiiviteho □ Kyllästys – rasvasuodatin (≡) □ Kyllästys – aktiivihilisuodatin(⊥) Valaistus päälle / pois

Käsikäyttö

Käynnistys:

Paina painiketta ⓘ tai +.

□ Tuuletin käynnistyy teholla 2.

Vaihto automaattikäytölle:

☐ Voit kytkeä liesituulettimen milloin tahansa käsikäytöstä automaattikäytölle painamalla painiketta.

Tuuletustehon / intensiivitehon valinta:

1. Voit lisätä tuuletustehoa tai kytkeä päälle intensiivitehon P painamalla painiketta +.

□ Kun valitaan intensiiviteho, tuuletin toimii maksiminopeudella. Tätä tuuletustehoa tarvitaan vain lyhyen aikaa. Jos intensiivitehoa ei kytketä pois päältä käsin, tuuletin kytkeytyy automaattisesti teholle 2 kymmenen minuutin kuluttua.

1. Voit kytkeä intensiivitehon P pois päältä, alentaa tuuletustehoa järjestyksessä 3 - 2 - 1 ja kytkeä liesituulettimen kokonaan pois toiminnasta painamalla painiketta -.

Liesituulettimen käyttö

Automaattikäyttö

Käynnistys:

Paina painiketta R.

□ Tuuletin toimii vähintään teholla ^1 .

+ A ○

Tuuletustehot:

Tarvittaessa sensori kytkee automaattisesti päälle optimaalin tuuletustehon.

□ Automaattikäytössä tuuletin toimii tehoilla 1 - 3.

Intensiiviteho:

1. Voit kytkeä intensiivitehon P päälle painamalla painiketta +.

P + ≈

□ Automaattikäyttö kytkeytyy pois toiminnasta.
□ Kun valitaan intensiiviteho, tuuletin toimii maksiminopeudella. Tätä tuuletustehoa tarvitaan vain lyhyen aikaa. Jos korkeinta tehoa ei kytketä pois päältä käsin, tuuletin kytkeytyy automaattisesti teholle 2 kymmenen minuutin kuluttua.

1. Voit kytkeä intensiivitehon P pois päältä painamalla painiketta —.

□ Automaattikäyttö kytkeytyy toimintaan.

Vaihto käsikäytölle:

☐ Voit kytkeä liesituulettimen milloin tahansa automaattikäytöstä käsikäytölle painamalla painiketta.

Intervallituuletus

☐ Toiminto on tarkoitettu keittiön tuulettamiseen tunnin välein ympäri vuorokauden.

Käynnistys:

□ Liesituuletin on kytkettävä pois toiminnasta ennen intervallituuletuksen käynnistämistä.

Paina painiketta ○ ⏰.

□ Tuuletin toimii teholla viisi minuuttia. Sen jälkeen se kytkeytyy pois päältä 55 minuutiksi. Tämä toistuu aina tunneittain.

Polskytkeminen:

Paina painiketta ○ 📋.

Kytkeminen pois toiminnasta Käsikäyttö - tuulettimen jälkikäynti:

Paina painiketta ○ ⏰.

A + O A

□ Tuuletin toimii viimeiseksi valitulla teholla.
□ Näytössä oleva piste vilkkuu.
□ Tuuletin kytkeytyy pois toiminnasta 10 minuutin kuluttua ja näytöt sammuvat.

Automaattikäyttö – tuulettimen jälkikäynti:

Paina painiketta

Jälkikäynti käynnistyy vasta sitten, kun automatiikka on kytkenyt tuulettimen teholle 1.
Näytössä oleva piste vilkkuu.
□ Tuuletin kytkeytyy pois toiminnasta 10 minuutin kuluttua ja näytöt sammuvat.

Ilman tuulettimen jälkikäyntiä:

Paina painiketta Ⓐ.

① — 8

Valaistus

☐ Voit käyttää valaisinta milloin tahansa, myös kun liesituuletin ei ole toiminnassa.

Päälle-/poiskytkentä:

Paina painiketta ⚙️.

A ○ ← →

Erikoistoiminnot

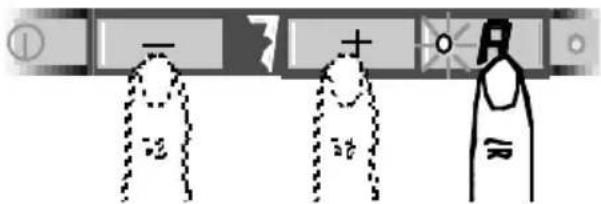

Sensorinohjauksen herkkyysasteen asetus:

1. Paina automaattikäytön painiketta ja pidä painettuna.
2. Senhetkinen herkkyysaste tulee näyttöön painettaessa painiketta + tai -.
3. Nyt voit muuttaa sensorinohjauksen herkkyysasteen painikkeella + tai -

□ Tehdasasetus: 7.
□ Alhaisin asetus: □.
□ Korkein asetus: 9.

Valaistuksen automaattinen päällekytkentä, esim. ajastimen avulla:

□ Tuulettimen ja valaistuksen tulee olla kytkettynä pois toiminnasta.

Päällekytkentä:

Paina samanaikaisesti painikkeita ja Ⓔ.

☐ Valo syttyy noin 3 sekunnin kuluttua toiminnon vahvistukseksi.

Poiskytkentä:

Toimi samoin kuin valaistusta päällekytkettäessä.

☐ Valo sammuu noin 3 sekunnin kuluttua toiminnon vahvistukseksi.

Suodattimet ja huolto

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Kyllästysasteen näyttö:

Kun rasvasuodatin on kyllästynyt ja tuuletin kytketty pois toiminnasta kuuluu 10 sekunnin pituinen merkkiääni ja näytöllä palaa =. Vaihda rasvasuodatin viimeistään nyt.

Metallisen rasvasuodattimen puhdistus:

☐ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.

Tärkeää:

Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

□ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

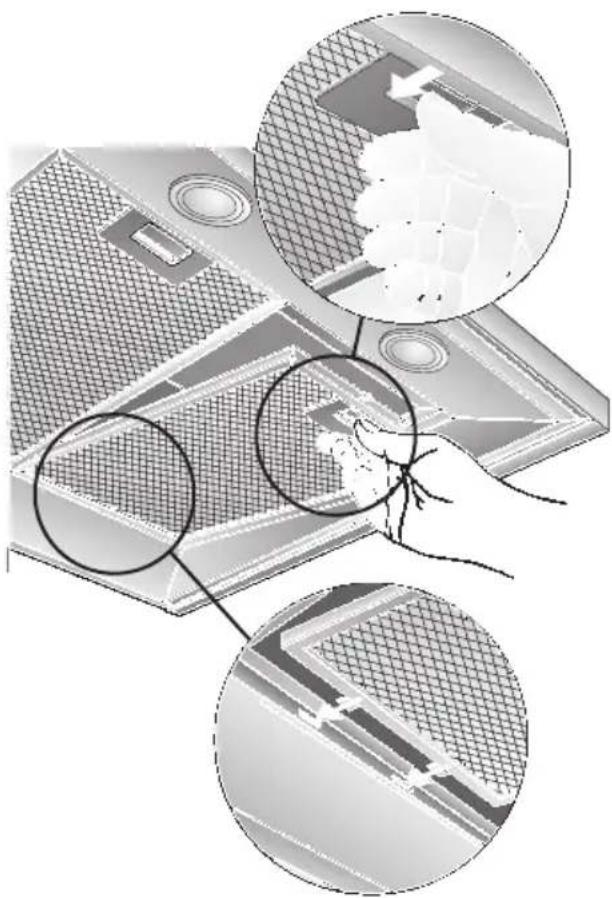

Metallisen rasvasuodattimen irrotus ja kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

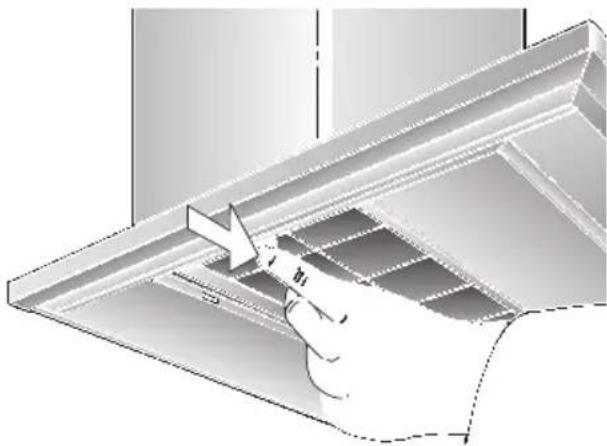

1. Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet.

1. Puhdista rasvasuodattimet.

2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

3. Poista näyttö =.

□ Paina painiketta Ⓓ vähintään 3 sekuntia. Näyttö = sammu.

Suodattimet ja huolto

Aktiivihilisuodatin:

Sitoo hajuaineet ja kosteuden, kun toimintatapa on huoneilmaan palauttava.

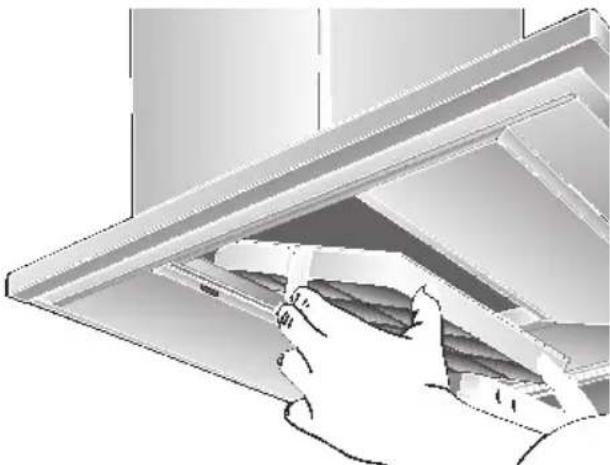

Kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

2. Aseta aktiivihilisuodatin paikoilleen.

1. Lukitse kiinnittimet molemmilla puolilla.

2. Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

3. Poista näyttö [

□ Paina painiketta Ⓓ vähintään 3 sekuntia. Näyttö ↖ sammu.

Kyllästysasteen näyttö:

Kun aktiivihilisuodatin on kyllästynyt ja tuuletin kytketty pois toiminnasta kuuluu 10 sekunnin pituinen merkkiääni ja näytöllä palaa. Vaihda aktiivihilisuodatin viimeistään nyt.

Irrotus:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet.
2. Paina kiinnittimet sisään molemmilla puolilla ja poista aktiivihilisuodatin alakautta.

1. Kiinnitä rasvasuodattimet.

Aktiivihilisuodattimen vaihto:

- Aktiivihilisuodattimia saat alan liikkeistä (katso lisävarusteet). - Käytä ainoastaan alkuperäisiä suodattimia. Ne takaavat parhaan mahdollisen toiminnan.

Käytöstä poistetun aktiivihili-suodattimen hävittäminen:

□ Aktiivihiilisuodattimissa ei ole haittaaineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

□ Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena.
☐ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunan-pesuaineella.
☐ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.
□ Älä käytä hankaavia puhdistusaineita tai sieniä.
□ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), nihin voi jäädä himmeitä läikkiä
Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠️ Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.
□ Puhdista vain hiontasuunnassa.

⚠ Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

□ Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa.
☐ Älä käytä kuivia pyyhinliinoja.
□ Käytä mietoa ikkunanpesuainetta
□ Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita.
□ Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake.
   ⚠ Halogeenilamput tulevat hyvin kuumiksi toiminnan aikana. Vaikka lamput on kytketty pois päältä, kestää jonkin aikaa ennenkuin ne jäähtyvät - varo ettet polta itseäsi.
2. Irrota lampunrengas ruuvitaltalla tms.

1. Vaihda halogeenilamppu (tavallinen halogeenilamppu, 12 V, max. 20 W, kanta G4). Huom.!: Pistokekantainen. Tartu lamppuun vain puhdasta liinaa käyttäen.

1. Kiinnitä lampunrengas takaisin paikoilleen.
2. Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake.
   Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Kyllästysasteen näytön säätö

Jos on tarpeellista muuttaa liesituulettimen toimintatapaa (hormilitäntäinen/huoneilmaan palauttava), tulee vastaavasti muuttaa myös kyllästysasteen näyttöä (katso Asennusohjeet).

Häiriöt

Kun näytölle ilmestyy = tai :

□ Katso kappale "Suodattimet ja huolto".

Kun liesituuletin ei toimi:

□ Katkaise liesituulettimeen tuleva virta noin 1 minuutiksi irrottamalla verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake. Käynnistä sitten liesituuletin uudelleen.

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun.

(Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

Tärkeitä ohjeita

⚠️ Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvotto- maksi ennen hävittämistä.

⚠ Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

⚠ Liesituuletinta voi käyttää hormiliitäntäisenä ja huoneilmaan palauttavana.

⚠ Asenna liesituuletin aina keittotason keskikohdan yläpuolelle.

⚠️ Sähkölieden keittotason ja liesituulettimen välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita:

⚠️ Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI).

⚠️ Noudata voimassaolevia asennus-määräyksiä ja kaasulaitteiden valmistajien asennusohjeita.

⚠ Asenna liesituuletin siten, että ainoa-staan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyyys 50 mm.

⚠ Liesituulettimien asennus on sallittu kaasulla toimivan keittotason yläpuolelle vain, kun vähimmäisetäisyys on 650 mm - kuva 1 - ja kun seuraavia nimellisläpökuormituksia (Hs) ei ylitetä:

☐ Kaasuliedet Yhden keittoalueen kuormitus max. 3,0 kW Kaikkien keittoalueiden kuormitus max. 8,3 kW Uunin kuormitus max. 3,9 kW

☐ Kaasulla toimivat keittolevyt Yhden keittoalueen kuormitus max. 3,9 kW Kaikkien keittoalueiden kuormitus max. 11,3 kW

☐ Keraaminen kaasukeittotaso Annetut tiedot nimellislämpökuormituksi- sta eivät päde suljettujen keraamisten kaasukeittotasojen suhteen. Ehdottomasti noudatettava keittotason valmistajan ohjeita.

Kiinteillä polttoaineilla toimivat liedet Tällöin pätevät samat maksimi nimellislämpokuormitukset ja vähimmäisetäisyys kuin kaasuliesien kohdalla.

⚠ Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.

Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

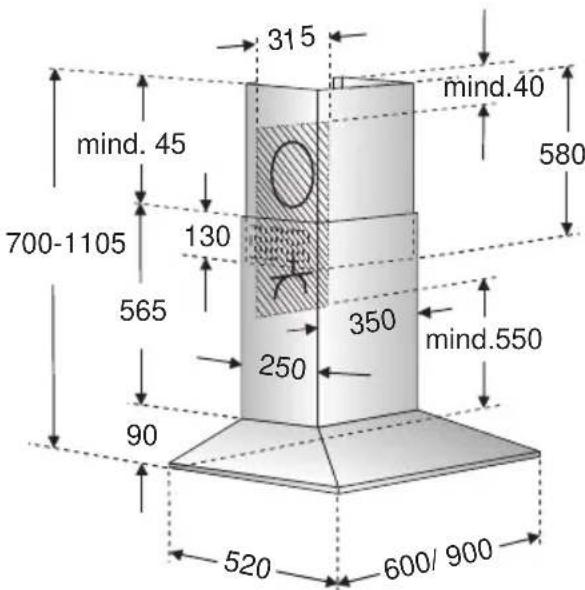

Ennen asennusta

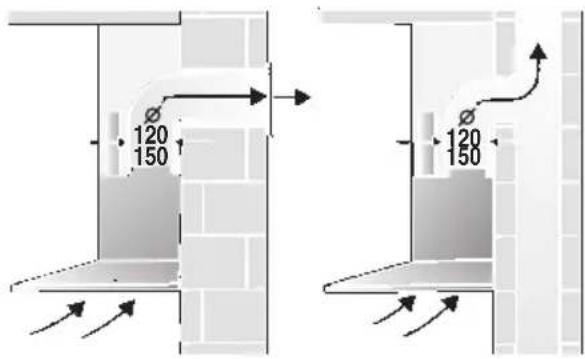

Toiminta hormiliitäntäisenä

120 150 120 150

315 mind.40 700-1105 130 565 250 350 mind.550 90 520 600/ 900 mind. 45

Poistoilma johdetaan ylös ilmanvaihto- hormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämät- tömänä olevaan savu- tai ilmanvaihtohormi- in, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuo-dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

Ennen asennusta

Liesituulettimen paras mahdollinen teho:

□ Lyhyt sileä poistopukti.
□ Mahdollisimman vähän mutkia.
☐ Halkaisijaltaan isot putket ja loivat mutkat.

Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

□ Pyöreät putket:

Suositeltava sisähalkaisija 150 mm, vähintään kuitenkin 120 mm.

□ Litteiden kanavien sisäpinta-alan

tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä käännöksiä.

∅ 120 mm n. 113 cm ^2

∅ 150 mm n. 177 cm ^2

□ Jos putken halkaisija on erilainen: käytä tiivistenauhaa.

Hormiliitännässä on huolehdittava riittävän tuloilman saannista.

Toiminta huoneilmaan palauttavana

□ Kun hormiliitäntä ei ole mahdollista, on käytettävä aktiivihilisuodatinta.

⚠ Täydellisen asen- nussarjan ja varasuodattimia saat kodinkoneliikkeistä.

Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

Poistoilmaputken liitäntä ∅ 150 mm:

Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

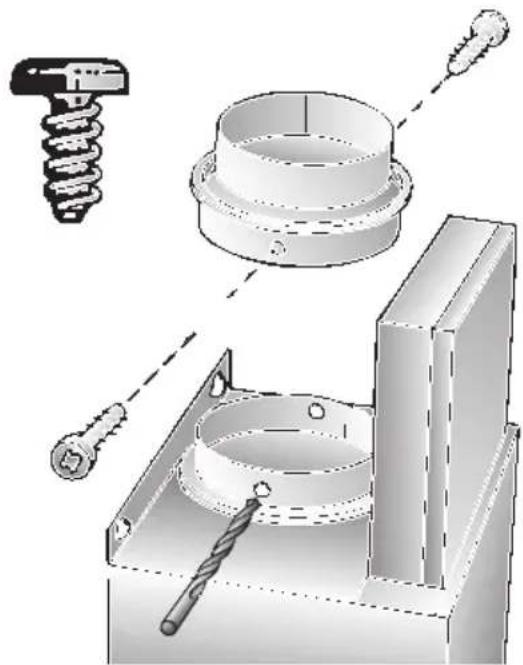

Poistoilmaputken liitäntä ∅ 120 mm:

☐ Aseta pienennyskappale paikoilleen asennuskaulukseen, poraa 2 reikää ∅ 3 mm ja kiinnitä ruuveilla.

Kiinnitä poistoilmaputki pienennyskappaleeseen.

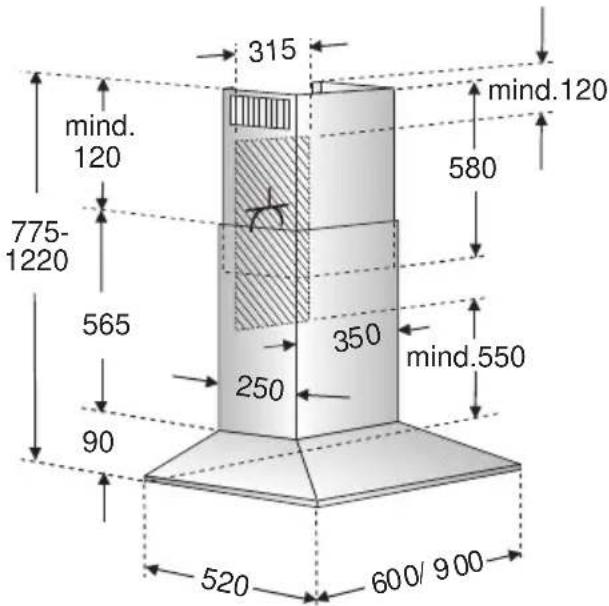

315 mind.120 120 775- 1220 580 565 350 mind.550 250 90 520 600/ 900

Ennen asennusta

Seinän esivalmistelut

Seinän tulee olla tasainen ja pystysuora.
□ Huolehdi, että tulpat on kiinnitetty kunnolla seinään.
☐ Laitteet, joissa valaistus on takana: Jos heti liesituulettimen alla oleva seinä päällystetään paneeleilla tai laatoitetaan, ulkonema saa olla max. 15 mm lampun suojuksen vaurioitumisen välttämiseksi.

Paino kiloissa:

	Poistoilma	Kiertoilma
	20,260 cm	22,4
	23,290 cm	25,4

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Sähköliitäntä

Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot:

Sähkötiedot löytyvät laitteen sisäosan tyyp-pikilvestä kun suodatinkehys on poistettu.

⚠️ Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m.

Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet.

Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä.

Muuttaminen hormiliitäntäisestä huoneilmaan palauttavaksi

Elektronisen ohjauksen muuttaminen huoneilmaan palauttavaa toimintaa varten:

□ Sarjavalmisteisena ohjaus on säädetty hormilitäntäistä toimintaa varten.
□ Liesituulettimen tulee olla liitettynä ja kytkettynä pois päältä.

1. Paina painiketta Ⓓ ja pidä painettuna.
2. Paina painiketta o 📋 noin 3 sekuntia.
   □ Näyttöön ilmestyy £.
3. Päästä painike irti.
   Näyttö sammuu hetken kuluttua.

Kytkentä takaisin toimintaan hormiliitäntäinen:

1. Toista toimenpiteet.
   □ Näyttöön ilmestyy ≡.
2. Päästä painike irti.
   □ Näyttö sammuu hetken kuluttua.

Asennus

Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet ja lampun suojus (katso Käyttöohje).

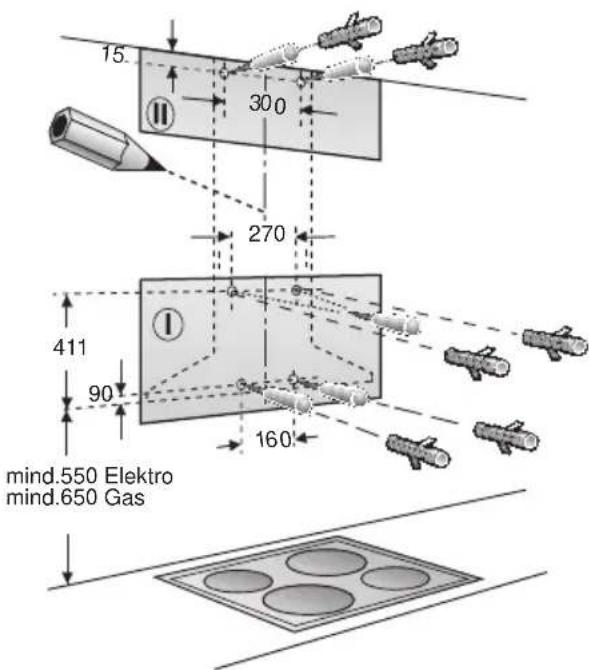

2. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat asennusmallin avulla.

⚠️ Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai 650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.

1. Poraa 4 ∅ 8 mm reikää liesikupua ja 2 reikää hormisuojusta varten ja paina tulpat reikiin.

15. 300 270 411 90 160 mind.550 Elektro mind.650 Gas

Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet.

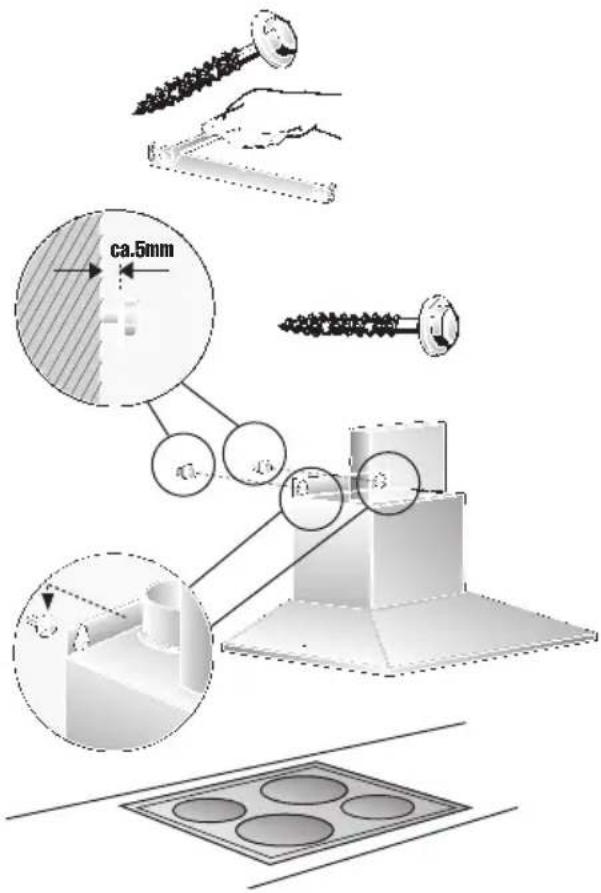

1. Kiinnitä ruuveilla kulmarauta hormisuojusta varten.
2. Kierrä molemmat ylemmät kuusioruuvit paikoilleen noin 5 mm verran.
3. Ripusta liesituuletin ruuvien varaan.

ca.5mm

Asennus

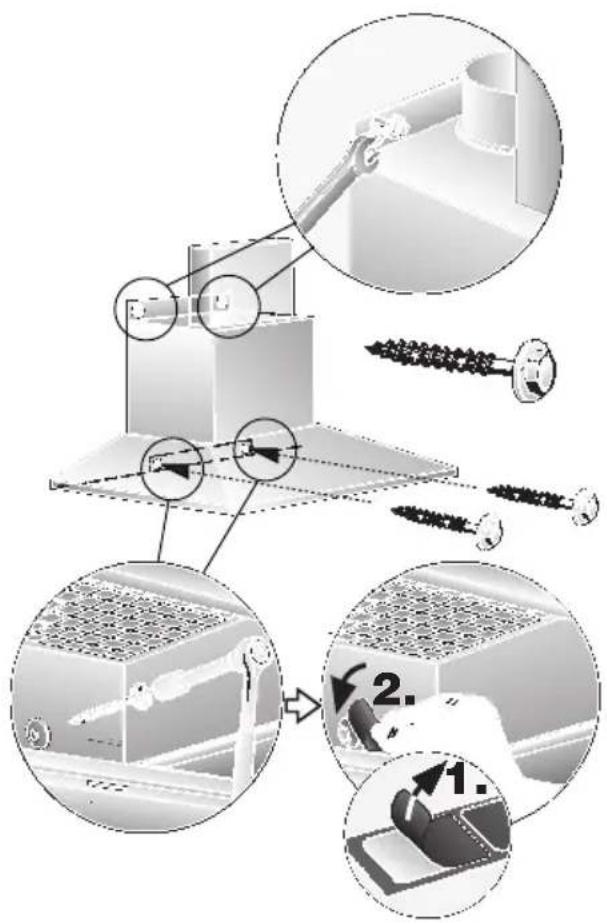

1. Kierrä molemmat alemmat kuusioruuvit kiinni.

⚠ Suorista liesituuletinkupu ennen 4 ruuvin kiristämistä.
9. Kiinnitä suojakalvo 2 alemman kiinnitysruuvin reiän päälle suojasäleikköön.

1. Tee putkilitäntä.
2. Tee sähköliitäntä.
3. Irrota suojakalvo kummastakin hormisuojuksesta.

⚠ Varo vahingoittamasta arkoja teräspintoja.

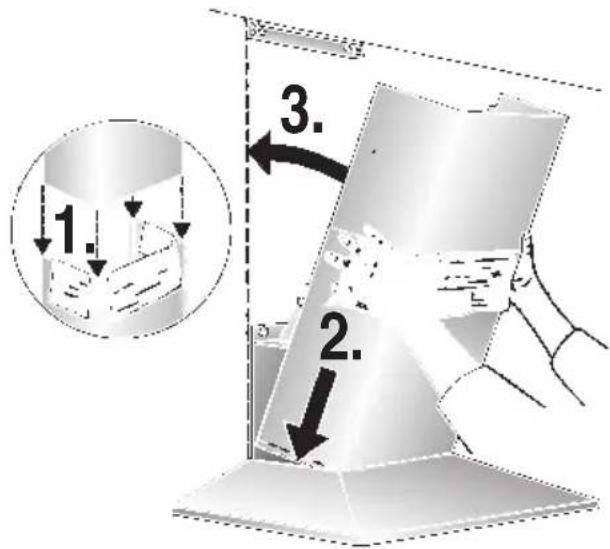

1. Työnnä molemmat hormisuojusosat kiinni toisiinsa (ilmanvaihtoaukot ylemmässä teleskooppiosassa alaspäin) ja aseta suojus liesikuvussa olevaan aukkoon.
   ⚠ Varo, ettei pinta naarmuunnu, esim. kun asetat asennusmallin suojaksi alemman hormisuojuksen reunan päälle.

1. 2. 3.

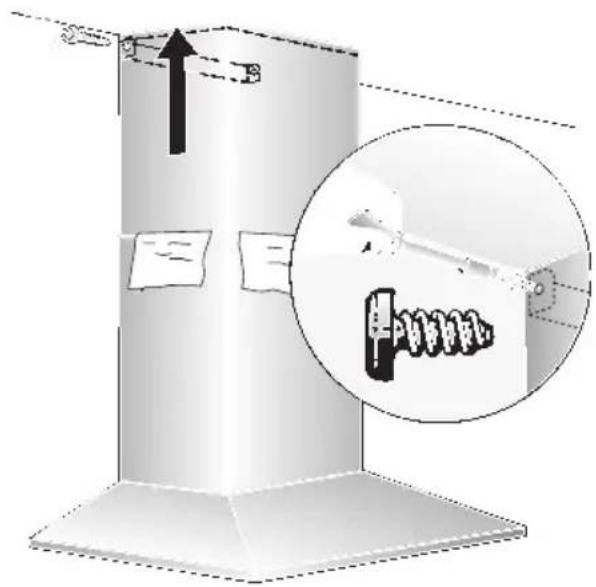

1. Nosta yläosaa ja kiinnitä sivusta kulmarautaan 2 ruuvilla.

1. Kiinnitä rasvasuodattimet ja lampunsuojus takaisin paikoilleen (katso Käyttöohje).
