BEDIENUNGSANLEITUNG DKE985S BOSCH

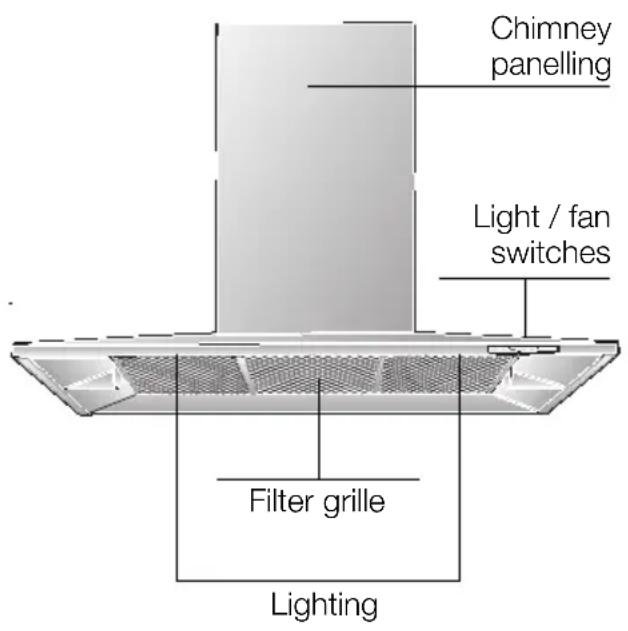

Kamin- verblendung Schalter Licht/Lüfter Filtergitter Beleuchtung

Betriebsarten

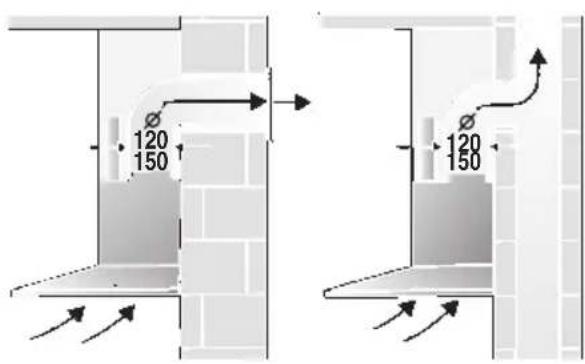

Abluftbetrieb:

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.
☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.
☐ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

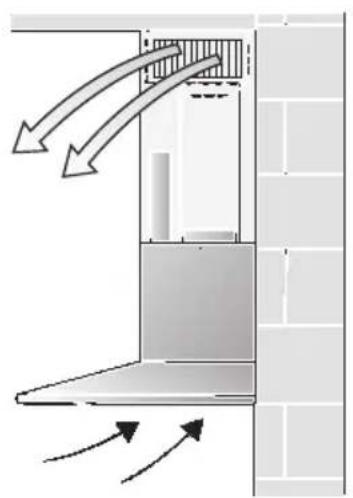

Umluftbetrieb:

☐ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

⚠️ Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs-anweisung.

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.
☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.
☐ Der Aktivkohlefilter bindet die Geruchsstoffe.

Wichtige Hinweise:

☐ Diese Gebrauchsanweisung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanweisung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
☐ Bewahren Sie die Gebrauchs- und Montageanweisung ggf. für einen Nachbesitzer gut auf.

⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanweisung).

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.

⚠ Überhitzte Fette oder Öle können sich leicht entzünden.

Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanweisung).

Gas-Kochmulden / Gas-Herde

Gas-Kochstellen immer sachgemäß benutzen.

Wichtig:

Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Durch die starke Hitzeentwicklung
! der offenen Gasflammen könnte die Dunstabzugshaube beschädigt werden.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn.
☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.
☐ Bei diesem Gerät können die Lüfter wahlweise von Hand auf die gewünschte Stufe geschaltet werden (Handbetrieb) oder durch die Automatik den Erfordernissen entsprechend vollautomatisch geregelt werden (Automatikbetrieb).

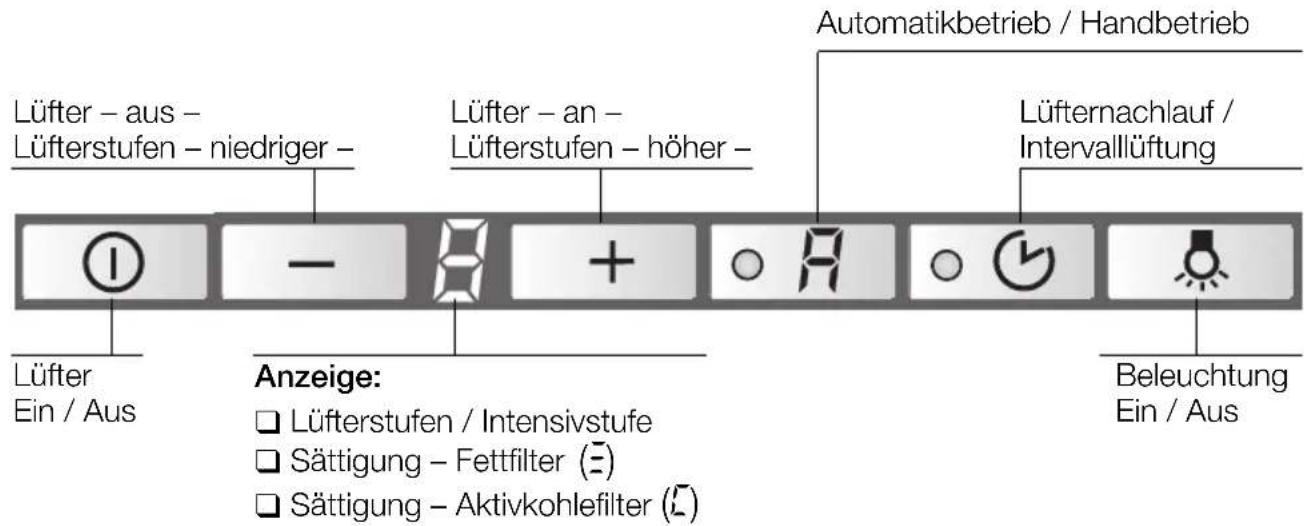

Lüfter – aus – Lüfterstufen – niedriger – Lüfter – an – Lüfterstufen – höher – Automatikbetrieb / Handbetrieb Lüfternachlauf / Intervallüftung Lüfter Ein / Aus Anzeige: Lüfterstufen / Intensivstufe Sättigung – Fettfilter (≡) Sättigung – Aktivkohlefilter (≡) Beleuchtung Ein / Aus

Handbetrieb

Einschalten:

Drücken Sie die Taste ^① oder +.

☐ Der Lüfter startet in der Stufe 2.

Umschalten auf Automatikbetrieb:

☐ Durch Drücken der Taste R können Sie jederzeit von Handbetrieb auf Automatikbetrieb umschalten.

Schalten der Lüfterstufen/Intensivstufe:

1. Durch Drücken der Taste + können Sie die Lüfterstufen hochschalten bzw. die Intensivstufe P einschalten.

In der Intensivstufe wird die höchste Leistung erreicht, die nur kurzzeitig eingesetzt werden soll. Wird die Intensivstufe nicht von Hand ausgeschaltet, wird der Lüfter nach 10 Minuten selbsttätig auf Stufe zurückgeschaltet.

1. Durch Drücken der Taste – können Sie Intensivstufe P ausschalten, auf die Lüfterstufen 3 – 2 – 1 zurückschalten und die Dunstabzugshaube ganz ausschalten.

Bedienen der Dunstabzugshaube

Automatikbetrieb

Einschalten:

Drücken Sie die Taste R.

☐ Der Lüfter läuft mindestens auf Stufe 1.

☐ Die optimale Lüfterstufe wird über einen Sensor, je nach Bedarf, automatisch geschaltet.
☐ Die Automatik arbeitet in den Stufen { bis 3.

Intensivstufe:

1. Durch Drücken der Taste + können Sie die Intensivstufe P einschalten.

P + ≈

☐ Der Automatikbetrieb ist ausgeschaltet.
In der Intensivstufe wird die höchste Leistung erreicht, die nur kurzzeitig eingesetzt werden soll. Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten automatisch auf die optimale Lüfterstufe zurück.

1. Durch Drücken der Taste – können Sie die Intensivstufe ausschalten.

☐ Der Automatikbetrieb ist wieder eingeschaltet.

Umschalten auf Handbetrieb:

☐ Durch Drücken der Taste R können Sie jederzeit von Automatikbetrieb auf Handbetrieb umschalten.

Intervallüftung

☐ Zur Belüftung der Küche im stündlichen Intervall auf kleinster Lüfterstufe, rund um die Uhr.

Einschalten:

□ Das Gerät muss vor dem Einschalten der Intervallüftung ausgeschaltet sein. Drücken Sie die Taste ○ 📋.

☐ Der Lüfter läuft 5 Minuten in Stufe 1. Danach schaltet er für 55 Minuten aus. Dieser Vorgang wiederholt sich jede Stunde.

Ausschalten:

Drücken Sie die Taste

Bedienen der Dunstabzugshaube

Ausschalten

Mit Lüfternachlauf aus Handbetrieb:

Drücken Sie die Taste ○ 🎨 .

A + O A

☐ Der Lüfter läuft in der zuletzt gewählten Stufe.
☐ Der Punkt in der Anzeige blinkt.
□ Nach 10 Minuten schaltet der Lüfter ab und die Anzeigen erlöschen.

Mit Lüfternachlauf aus Automatikbetrieb:

Drücken Sie die Taste ○ 📋.
☐ Der Lüfternachlauf startet erst, wenn der Lüfter durch die Automatik auf Stufe! zurückgeschaltet hat.
☐ Der Punkt in der Anzeige blinkt.
□ Nach 10 Minuten schaltet der Lüfter ab und die Anzeigen erlöschen.

Ohne Lüfternachlauf:

Drücken Sie die Taste ①.

1 - 8

Beleuchtung

☐ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn das Gerät ausgeschaltet ist.

Ein-/Ausschalten:

Taste drücken.

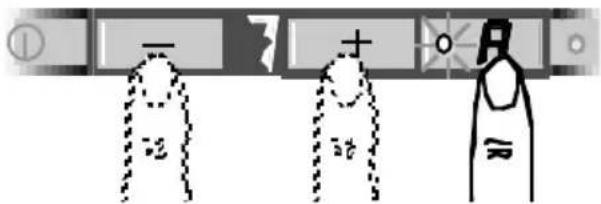

Einstellen der Empfindlichkeit der Sensorsteuerung:

1. Automatiktaste drücken und halten.
2. Durch Drücken der Taste + bzw. – wird die aktuelle Empfindlichkeit angezeigt.
3. Jetzt können Sie mit der Taste + bzw. – die Empfindlichkeit der Sensorsteuerung verändern.

□ Werkseitige Einstellung: 7.
□ Niedrigste Einstellung: □.
☐ Höchste Einstellung: 9.

Automatisches Einschalten der Beleuchtung, z. B. über eine Zeitschaltuhr:

☐ Lüfter und Beleuchtung müssen ausgeschaltet sein.

Einschalten:

Drücken Sie gleichzeitig die Tasten ♣ und Ⓐ.

□ Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung ein.

Ausschalten:

Wiederholen Sie den Vorgang bei eingeschalteter Beleuchtung.

□ Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung aus.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sättigungsanzeige:

Bei Sättigung der Fettfilter ertönt nach dem Ausschalten des Lüfters für 10 Sekunden ein Signal und die Anzeige = leuchtet. Spätestens dann sollten die Fettfilter gereinigt werden.

Reinigen der Metall-Fettfilter:

□ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

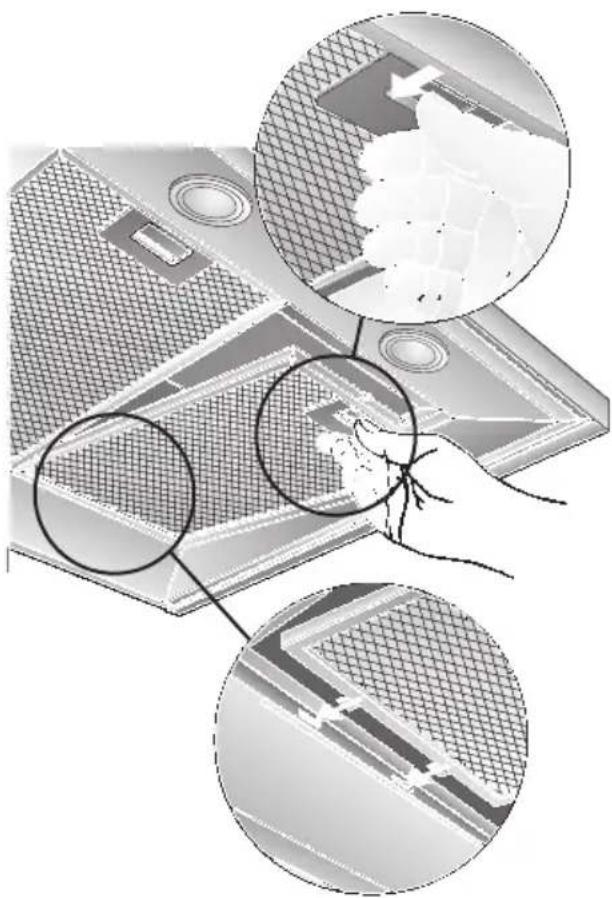

Aus- und Einbauen der Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.

2. Setzen Sie die gereinigten Fettfilter wieder ein.

3. Löschen Sie die Anzeige ̄.

☐ Drücken Sie die Taste Ⓓ mindestens 3 Sekunden. Dann erlischt die Anzeige ≡.

Filter und Wartung

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

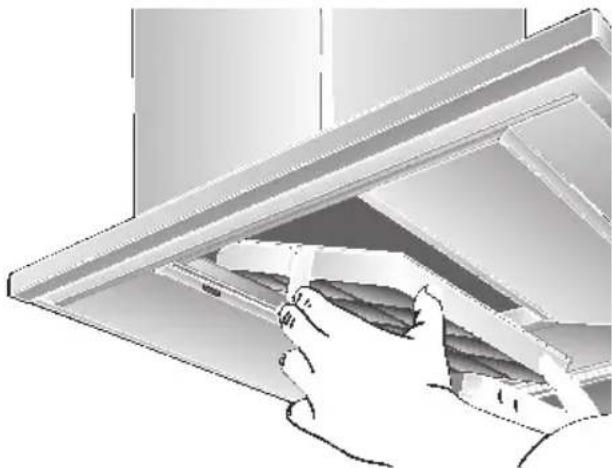

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Laschen auf beiden Seiten ein.

2. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).

3. Löschen Sie die Anzeige L.

☐ Drücken Sie die Taste Ⓓ mindestens 3 Sekunden. Dann erlischt die Anzeige £.

Sättigungsanzeige:

Bei Sättigung des Aktivkohlefilters ertönt nach dem Ausschalten des Lüfters für 10 Sekunden ein Signal und die Anzeige leuchtet. Spätestens dann sollte der Aktivkohlefilter gewechselt werden.

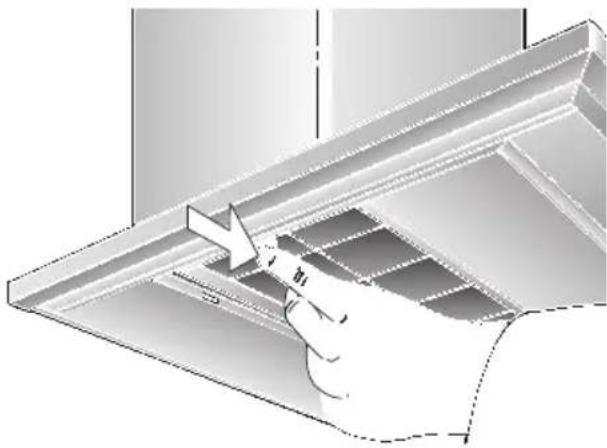

Ausbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Laschen auf beiden Seiten ein und nehmen Sie den Aktivkohlefilter nach unten ab.

1. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters:

☐ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör). ☐ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.

□ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.

☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.

☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden.

☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

□ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.

□ Reinigen Sie nur in Schliffrichtung.

⚠ Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff- oberflächen:

□ Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.

☐ Keine trockenen Tücher verwenden.

□ Verwenden Sie ein mildes Fensterreinigungsmittel.

☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

□ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

⚠️ Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

1. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4).

Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.

2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Einstellung der Sättigungsanzeige

Sollte die Umstellung der Betriebsart (Abluft/Umluftbetrieb) notwendig sein, muss auch die Sättigungsanzeige für die Filter entsprechend umgestellt werden (siehe Montageanweisung).

Störungen

Wenn in der Anzeige ein ≡ oder ⟨ erscheint:

☐ Siehe Abschnitt „Filter und Wartung“. Wenn sich die Dunstabzugshaube nicht bedienen lässt:

☐ Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

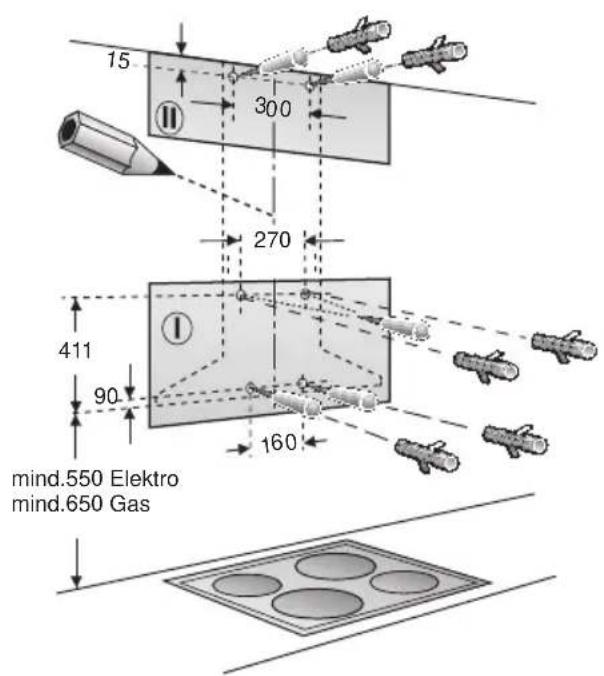

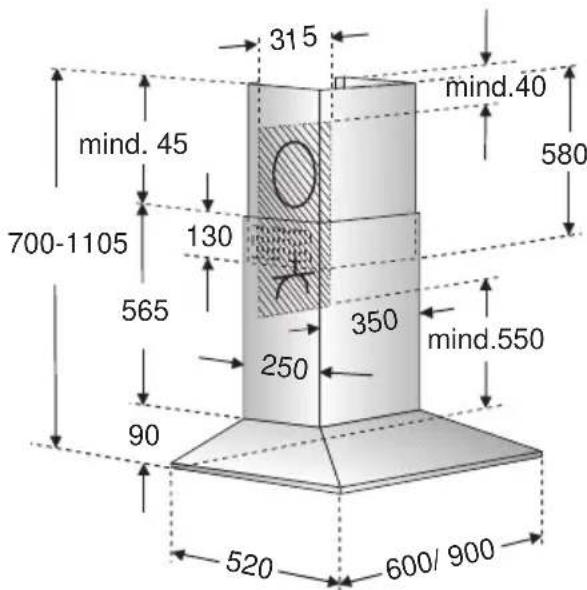

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

⚠ Mindestabstand zwischen Elektro- kochstellen und Unterkante der Dunstab- zugshaube: 550 mm, Abb. 1.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

⚠ Es müssen die jeweils gültigen Einbau-vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

⚠ Über Gas-Kochstellen ist die Montage der Dunstabzugshaube bei einem Mindestabstand von 650 mm – Abb. 1 – nur zulässig, wenn folgende Nennwärmebelastungen (Hs) nicht überschritten werden:

Gas-Herde

Belastung einer Kochstelle max. 3,0 kW Belastung aller Kochstellen max. 8,3 kW Belastung des Backofens max. 3,9 kW

Gas-Kochmulden

Belastung einer Kochstelle max. 3,9 kW Belastung aller Kochstellen max. 11,3 kW

Gas-Glaskeramikkochfeld

Die Angaben über Nennwärme- belastung gelten nicht für geschlossene Gas-Glaskeramikkochfelder. Unbedingt die Angaben des Kochfeld- Herstellers beachten.

□ Herde für feste Brennstoffe

Es gelten sinngemäß die maximalen Nennwärmebelastungen und der Mindestabstand wie bei Gas-Herden.

⚠ Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare

Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Abluftbetrieb

120 150 120 150

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

315 mind.40 mind. 45 700-1105 130 565 350 mind.550 250 90 520 600/ 900

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Vor der Montage

Optimale Leistung der Dunstabzugs- haube:

□ Kurzes, glattes Abluftrohr.
□ Möglichst wenig Rohrbögen.
□ Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

Rundrohre:
Wir empfehlen Innendurchmesser 150 mm, jedoch mind. 120 mm.

☐ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollten keine scharfen Umlenkungen haben.

∅ 120 mm ca. 113 cm ^a

∅ 150 mm ca. 177 cm ^2

□ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

□ Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Umluftbetrieb

□ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

⚠ Das komplette Montage-Set können Sie beim Fachhandel

erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs- anweisung.

Anschluss Abluftrohr ∅ 150 mm:

☐ Abluftrohr direkt am Luftstutzen befestigen.

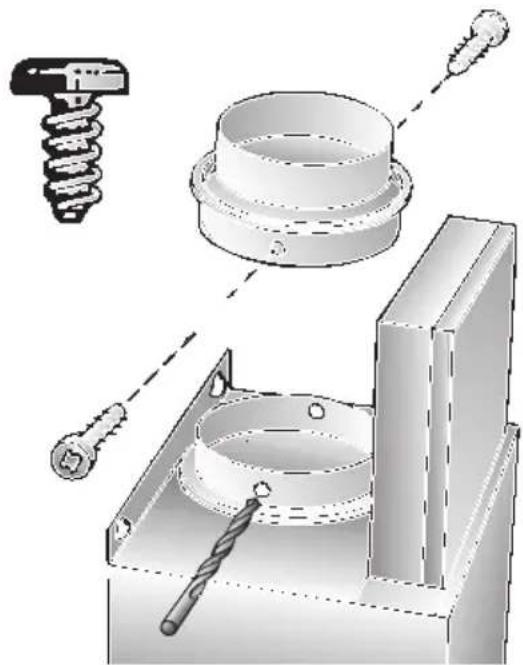

Anschluss Abluftrohr ∅ 120 mm:

☐ Reduzierstutzen in den Luftstutzen einsetzen, 2 Löcher ∅ 3 mm vorbohren und verschrauben.

☐ Abluftrohr am Reduzierstutzen befestigen.

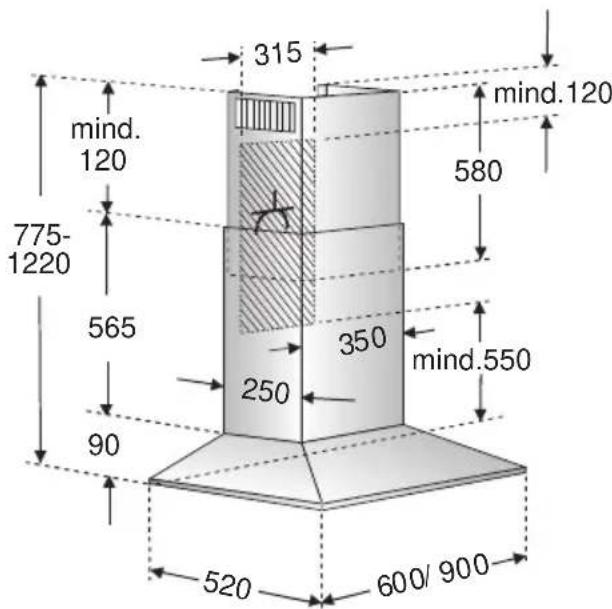

315 mind.120 120 775- 1220 580 565 350 mind.550 250 90 520 600/ 900

Vor der Montage

Vorbereiten der Wand

☐ Die Wand muss eben und senkrecht sein.
☐ Bei Geräten mit Beleuchtung hinten: Wird direkt unter die Dunstabzugshaube an die Wand eine Nischenverkleidung montiert oder Fliesen verlegt, darf der Vorsprung max. 15 mm betragen, um eine Beschädigung der Lampenabdeckung zu vermeiden.
☐ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
	20,260 cm 22,4
	23,290 cm 25,4

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugs-haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Umstellen Abluft – Umluftbetrieb

Umstellung der elektronischen Steuerung auf Umluftbetrieb:

□ Serienmäßige Einstellung ist Abluftbetrieb.
☐ Die Dunstabzugshaube muss angeschlossen und ausgeschaltet sein.

1. Taste ① drücken und halten.
2. Taste ○ 📋 ca. 3 Sekunden drücken.
   ☐ In der Anzeige erscheint ein £.
3. Tasten loslassen.
   ☐ Die Anzeige erlischt nach kurzer Zeit.

Zurückstellen auf Abluftbetrieb:

1. Wiederholen Sie den Vorgang.
   ☐ In der Anzeige erscheint ein .
2. Tasten loslassen.
   ☐ Die Anzeige erlischt nach kurzer Zeit.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchsanweisung).

2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.

3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreißen.

⚠️ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

1. 4 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

⚠️ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube. 4. 4 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

15 300 270 411 90 160 mind.550 Elektro mind.650 Gas

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

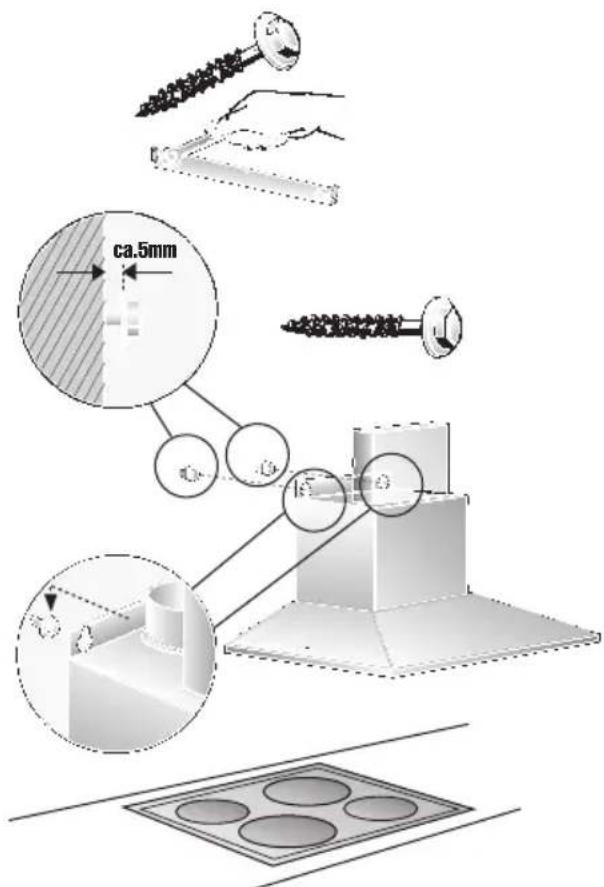

1. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.

2. Die beiden oberen Sechskant- schrauben bis auf ca. 5 mm eindrehen.

3. Dunstabzugshaube an den Schrauben einhängen.

4. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.

5. Die beiden oberen Sechskant- schrauben bis auf ca. 5 mm eindrehen.
6. Dunstabzugshaube an den Schrauben einhängen.

ca.5mm

Einbauen

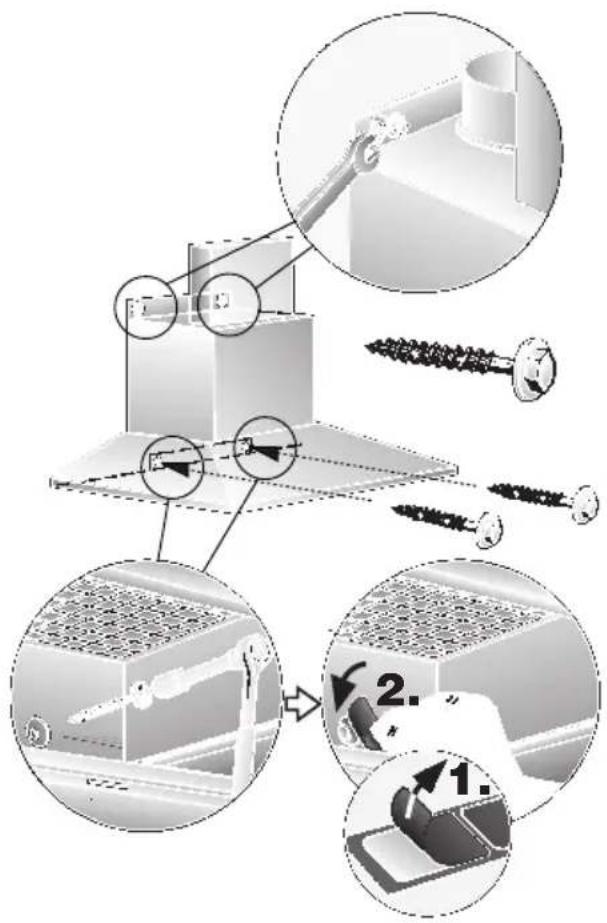

1. Die beiden unteren Sechskantschrauben eindrehen.

⚠ Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugs-haube auszurichten.

1. Je eine Abdeckfolie über die Löcher der 2 unteren Befestigungsschrauben auf das Schutzgitter kleben.

1. Rohrverbindung herstellen.

2. Elektrische Verbindung herstellen.

3. Schutzfolie an den beiden Kaminverblendungen abziehen.

⚠️ Vermeiden Sie Beschädigungen der empfindlichen Edelstahloberflächen.

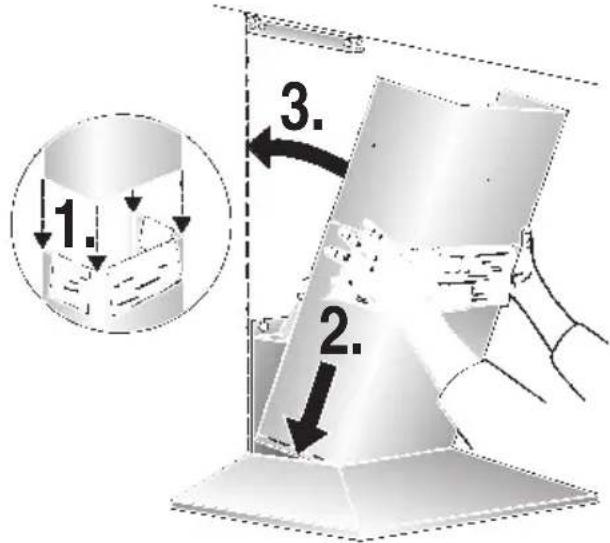

1. Die beiden Teile der Kaminverblendung ineinander schieben (Schlitze am oberen Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen.

⚠️ Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

1. 2. 3.

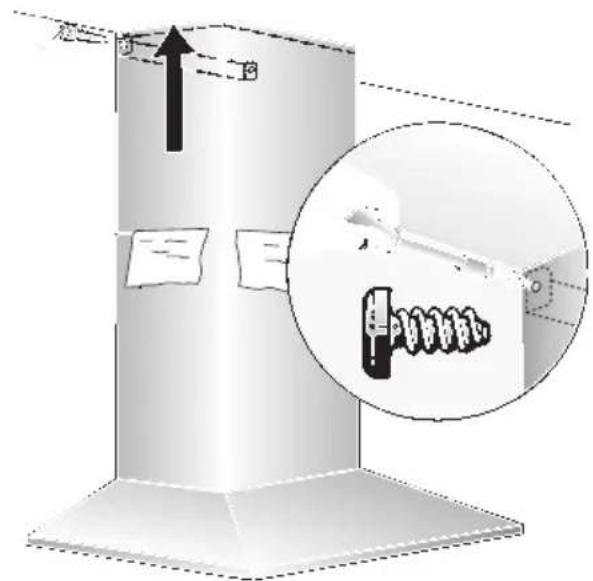

1. Den oberen Teil anheben und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanweisung).

Appliance description

Chimney panelling Light / fan switches Filter grille Lighting

Operating modes

Exhaust-air mode:

Automatische bediening

Inschakelen:

Druk op de toets R.

□ Komfyr for faste brennstoffer

Her gjelder også de maksimale no minelle varmebelastningene og minsteavstanden som ved gasskomfyr.
