MANUALE UTENTE DKE985S BOSCH

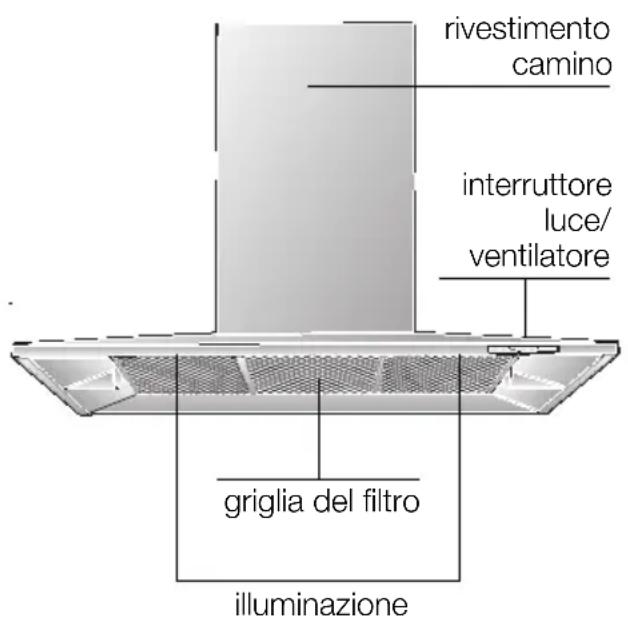

Descrizione dell'apparecchio

rivestimento camino interruttore luce/ ventilatore griglia del filtro illuminazione

Modi di funzionamento

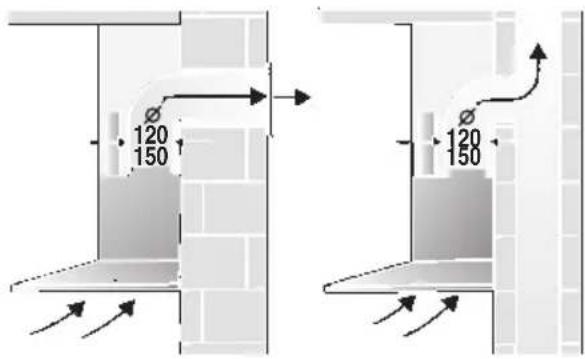

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso.
□ Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
□ La cucina resta completamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

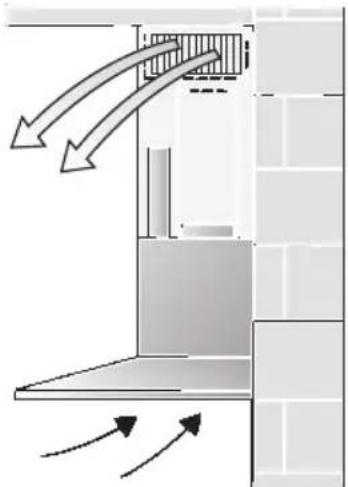

Funzionamento a ricircolo d'aria:

A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione").

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo ed il filtro di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

Il ventilatore della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
□ Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
□ Il filtro a carbone attivo fissa gli odori.

Precede la prima utilizzazione

Avvertenze importanti:

□ Questo libretto di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
□ Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

□ Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

⚠ Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
⚠️ L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.
⚠️ Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
⚠ Usare la cappa aspirante solo con le lampadine avvitate.
⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
⚠️ Non usare mai la cappa aspirante senza filtro antigrasso.
⚠ Grassi e olio surriscaldati possono infiammarsi facilmente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

⚠️ Non fiammeggiare pietanze sotto alla cappa aspirante.
! Pericolo d'incendio del filtro antigrasso se raggiunto delle fiamme.
⚠ É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura da incasso a gas / cucine a Gas

⚠ Usare i fornelli a gas sempre in modo appropriato.

Importante;

le fiamme dei fornelli a gas devono essere sempre coperte con stoviglie da cucina.

L'eccessivo sviluppo di calore delle
! fiamme di gas libere potrebbe danneggiare la cappa aspirante.

Uso della cappa aspirante

Per eliminare nel modo più efficace i vapori di cottura:

□ Accendere la cappa aspirante all'inizio della cottura.
□ Spegnere la cappa aspirante solo qualche minuto dopo la fine della cottura.
In questo apparecchio i ventilatori possono essere commutati manualmente a scelta sul grado desiderato (funzionamento manuale) oppure regolati automaticamente dal comando automatico a seconda delle esigenze (funzionamento automatico).

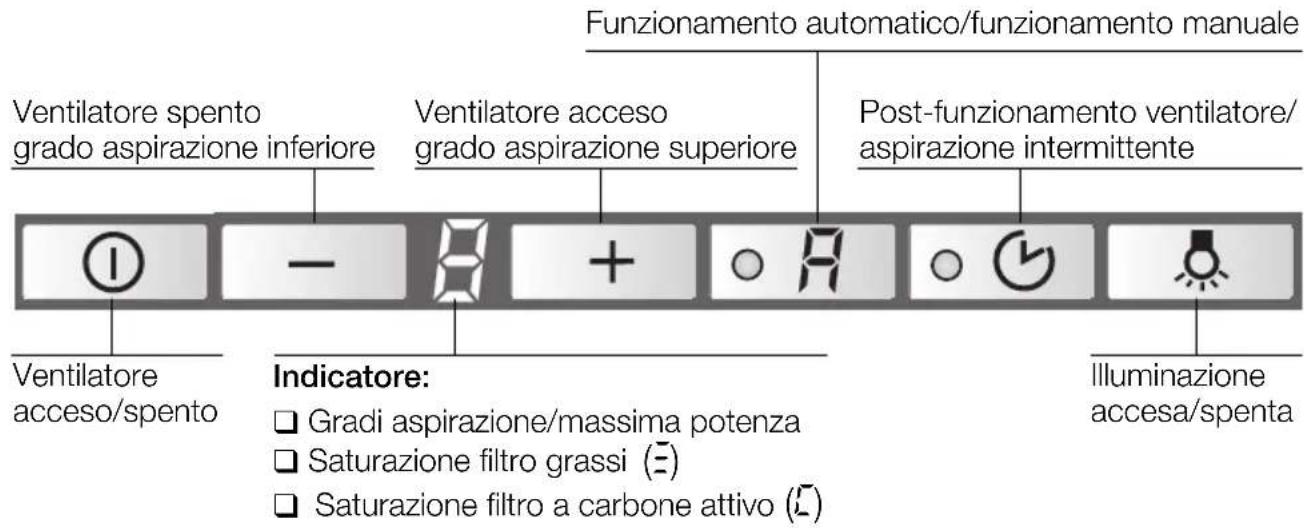

Funzionamento automatico/funzionamento manuale Ventilatore spento grado aspirazione inferiore Ventilatore acceso grado aspirazione superiore Post-funzionamento ventilatore/ aspirazione intermittente Ventilatore acceso/spento Indicatore: □ Gradi aspirazione/massima potenza □ Saturazione filtro grassi (≡) □ Saturazione filtro a carbone attivo (≡) Illuminazione accesa/spenta

Funzionamento manuale

Accendere:

Premete il pulsante Ⓐ oppure +.

□ Il ventilatore va in funzione con il grado 2.

Commutazione dei gradi di aspirazione/massima potenza:

1. Premendo il pulsante + potete aumentare i gradi di aspirazione o inserire la massima potenza.

□ La massima potenza deve essere utilizzata solo per breve tempo. Se la massima potenza non viene disinserita manualmente, dopo 10 minuti l'aspirazione viene ridotta automaticamente al grado ↗.

1. Premendo il pulsante — potete disinserire la massima potenza P, ridurre ai gradi di aspirazione 3 - 2 - 1 e spegnere completamente la cappa aspirante.

Commutazione a funzionamento automatico:

□ Premendo il pulsante ⚡, potete in qualsiasi momento commutare da funzionamento manuale a funzionamento automatico.

Uso della cappa aspirante

Funzionamento automatico Accendere:

Premete il pulsante R.

□ Il ventilatore funziona almeno al grado.

+ A ○

Gradi di aspirazione:

Il grado di aspirazione ottimale viene inserito automaticamente mediante un sensore, a seconda della necessità.

□ Il funzionamento automatico opera con i gradi da 1 a 3.

Massima potenza:

1. Premendo il pulsante + potete inserire la massima potenza P.

P + ≈

□ Il funzionamento automatico è disinserito.

□ La massima potenza deve essere inserita solo per breve tempo. Se la massima potenza non viene disinserita manualmente, dopo 10 minuti il ventilatore ritorna al grado di aspirazione ottimale.

1. Premendo il pulsante — potete disinserire la massima potenza.

□ Il funzionamento automatico è di nuovo inserito.

Commutazione a funzionamento manuale:

□ Premendo il pulsante ⚡ potete commutare in qualsiasi momento dal funzionamento automatico al funzionamento manuale.

Aspirazione intermittente

☐ Per la ventilazione della cucina ad intervalli di un'ora al grado di aspirazione minimo e su tutto l'arco del giorno.

Inserire:

□ Prima d'inserire l'aspirazione intermittente, l'apparecchio deve essere spento.

Premete il pulsante ○ ⏻ .

+ 8 ≈

□ Il ventilatore funziona per 5 minuti al grado 1. Poi si spegne per 55 minuti. Questa operazione si ripete ogni ora.

Disinserire:

Premete il pulsante ○ ⏻.

Uso della cappa aspirante

Spegnere l'apparecchio

Con post-funzionamento aspirazione dal funzionamento manuale:

Premete il pulsante ○ 🎨 .

□ Il ventilatore funziona con l'ultimo grado selezionato.
□ Il punto nell'indicatore lampeggia.
□ Dopo 10 minuti il ventilatore si disinserisce e gli indicatori si spengono.

Con post-funzionamento aspirazione dal funzionamento automatico:

Premete il pulsante ○ ⏻.

Il post-funzionamento inizia solo quando il comando automatico ha ridotto l'aspirazione al grado.
□ Il punto nell'indicatore lampeggia.
☐ Dopo 10 minuti il ventilatore si disinserisce e gli indicatori si spengono.

Senza post-funzionamento aspirazione:

Premete il pulsante Ⓐ.

① — 8

Illuminazione

□ L'illuminazione può essere usata in qualsiasi momento, anche quando l'apparecchio è spento.

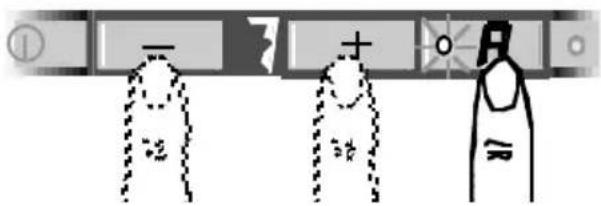

Accesa/spenta:

Premere il pulsante 🔒.

Regolazione della sensibilità del comando a sensore:

1. Premere e mantenere premuto il pulsante automatico.
2. Premendo il pulsante + oppure – viene visualizzata la sensibilità attuale.
3. Ora con il pulsante + oppure - potete variare la sensibilità del comando a sensore.

☐ Regolazione in fabbrica: 7.
☐ Regolazione minima: ☐.
☐ Regolazione massima: 9.

Accensione automatica della luce, per es. mediante un interruttore a tempo:

□ Ventilatore e illuminazione devono essere spenti.

Accendere:

Premere contemporaneamente i pulsanti e ①.

☐ Dopo 3 secondi per conferma la luce si accende.

Spegnere:

Ripetete l'operazione come per l'accensione.

□ Dopo 3 secondi per conferma la luce si spegne.

Filtri e manutenzione

Filtro per grassi:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano filtri metallici per grassi.

Le stuoie filtro sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Indicazione di saturazione:

Quando i filtri sono saturi, dopo avere spento il ventilatore per 10 secondi viene emesso un segnale acustico e nel display compare l'indicazione =. Non attendere oltre per lavare i filtri per grassi.

Pulizia dei filtri metallici per grassi:

Il lavaggio può essere eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.

Importante:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

☐ Per il lavaggio a mano, fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.

Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

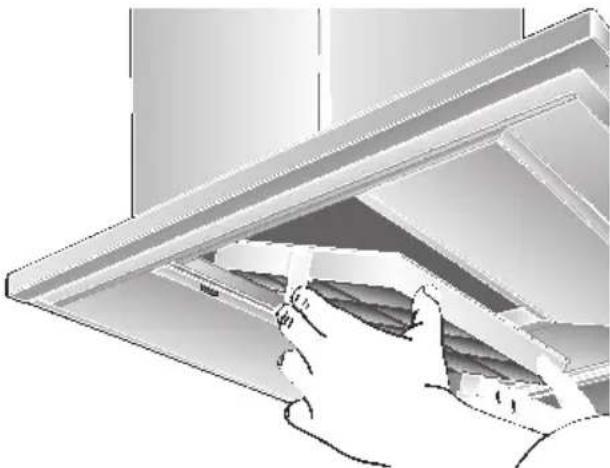

Smontaggio e montaggio dei filtri metallici per grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Premere il dispositivo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso e togliere i filtri.

1. Pulire i filtri per grassi.

2. Inserire di nuovo i filtri per grassi.

3. Cancellare l'indicazione ≡.

□ Premere il tasto Ⓑ per almeno 3 secondi.

L'indicazione ≡ scompare.

Filtri e manutenzione

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Montaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").

2. Inserire il filtro a carbone attivo.

1. Arrestare le linguette sui due lati.

2. Montare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").

3. Cancellare l'indicazione [ ]

Premere il tasto Ⓓ per almeno 3 secondi. L'indicazione □ scompare.

Indicazione di saturazione:

quando il filtro a carbone attivo è saturo, dopo avere spento il ventilatore per 10 secondi viene emesso un segnale acustico e nel display compare l'indicazione £. Non attendere oltre per lavare il filtro a carbone attivo.

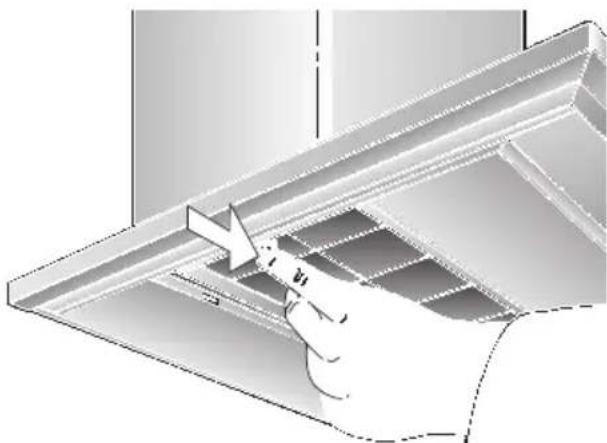

Smontaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi.
2. Premere le linguette sui due lati e smontare ruotando in basso i filtri per grassi.

1. Montare i filtri per grassi.

Cambio del filtro a carbone attivo:

Il filtro a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").

□ Usare solo filtri originali.

Così si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

☐ I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

□ Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.
☐ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
□ Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
□ Non usare prodotti abrasivi o spugne dure.
□ Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

⚠ Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido.

Per i tasti di comando non usare pulitori per acciaio inox.

Superfici in acciaio inox:

□ Usare un detergente per acciaio inox delicato, non abrasivo.

□ Pulire strofinando solo nel senso della lucidatura.

⚠️ Non pulire le superfici in acciaio inox con spugne dure, né con detergenti contenenti sabbia, soda, acido o cloruro.

Superfici in alluminio ed in plastica:

□ Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
□ Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
□ Non usare detergenti corrosivi, acidi o alcalini.
□ Non usare prodotti abrasivi.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
   ⚠️ Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un cacciavite o simile.

Attenzione: portalampada. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Regolazione dell'indicazione di saturazione

Se fosse necessaria la commutazione del tipo di funzionamento (a scarico d'aria/a ricircolo d'aria) deve essere cambiata conformemente anche l'indicazione di saturazione per i filtri (vedi istruzioni per il montaggio).

Guasti

Se nel display compare una ( \overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\overline{\vee}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}})

□ Vedi capitolo "Filtri e manutenzione".

Se la cappa aspirante non risponde al comando:

□ Togliere tensione alla cappa aspirante per ca. 1 minuto estraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inserire di nuovo.

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

Avvertenze importanti

⚠️ Gli apparecchi dismessi non sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

⚠️ L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

⚠️ La cappa aspirante può essere utilizzata per il funzionamento scarico d'aria ed a ricircolo d'aria.

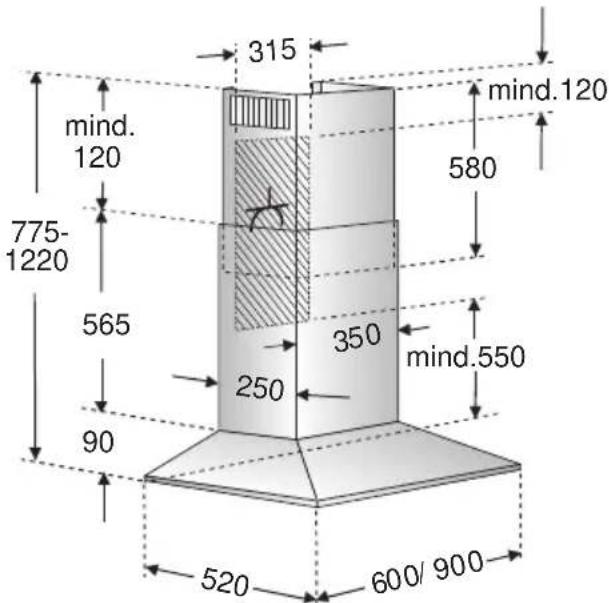

⚠️ La cappa aspirante deve essere montata sempre centrata sopra al piano di cottura.

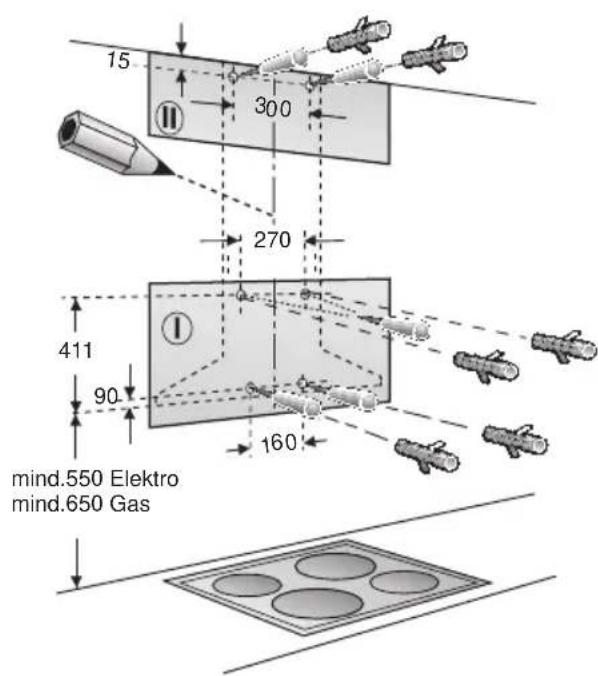

⚠ Distanza minima tra il piano di cottura elettrico e lo spigolo inferiore della cappa aspirante: 550 mm, fig. 1.

Avvertenze supplementari per apparecchi di cottura a gas:

⚠️ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

⚠ É indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

⚠ É consentito il montaggio della cappa aspirante con un solo lato accanto ad una parete di legno alta di mobile oppure accanto ad un muro. Distanza min. 50 mm.

⚠️ Sopra a fornelli a gas il montaggio della cappa aspirante è ammesso ad una distanza minima di 650 mm - fig. 1 - solo se non si superano i carichi termici nominali seguenti:

□ Cucine a gas

carico di un fornello max. 3,0 kW carico di tutti i fornelli max. 8,3 kW carico del forno max. 3,9 kW

□ Piani di cottura a gas

carico di un fornello max. 3,9 kW carico di tutti i fornelli max. 11,3 kW

☐ Piani di cottura in vetroceramica a gas

I dati del carico termico nominale non sono validi per i piani di cottura in vetroceramica a gas.

É indispensabile osservare i dati della casa produttrice del piano di cottura.

□ Cucine per combustibili solidi

Come per le cucine a gas, sono validi analogicamente i massimi carichi termici nominali e la distanza minima.

⚠️ Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

⚠ Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Prima del montaggio

Funzionamento a scarico d'aria

120 150 120 150

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

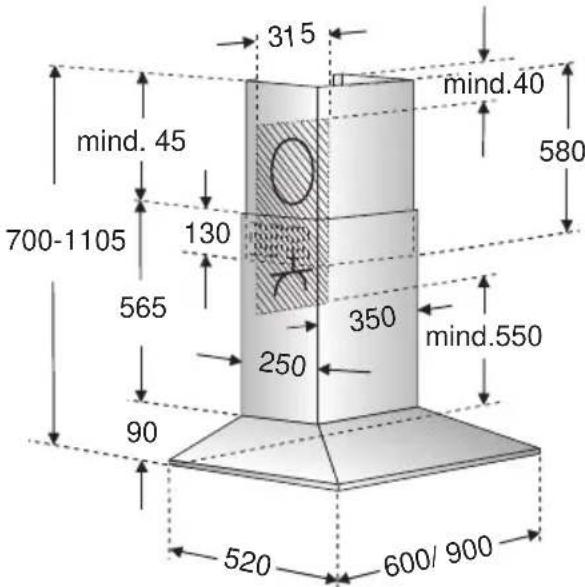

315 mind.40 700-1105 mind. 45 130 565 350 mind.550 250 90 520 600/ 900

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

☐ Tubo di scarico corto, liscio.
□ Il minor numero possibile di gomiti di tubo.
☐ Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

☐ Tubi tondi: Consigliamo un diametro interno di 150 mm, e comunque min. 120 mm..

□ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi. Essi non dovrebbero presentare forti deviazioni.

∅ 120 mm ca. 113 cm²

150 mm ca. 177 cm ^3

□ Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.

□ Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.

Funzionamento a ricircolo d'aria

□ Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

Collegamento del tubo di scarico ∅ 150 mm:

☐ fissare il tubo di scarico direttamente al manicotto dell'aria.

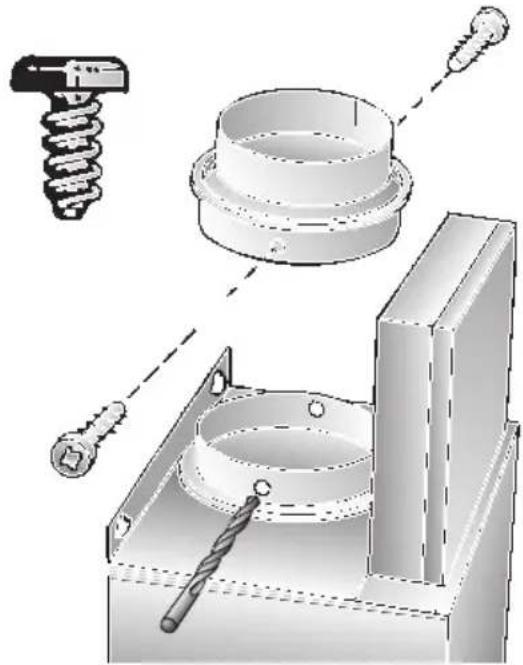

Collegamento del tubo di scarico ∅ 120 mm:

Collocare il manicotto di riduzione nel manicotto dell'aria, praticare 2 fori preliminari da 3 mm ed avvitare.

☐ Fissare il tubo di scarico dell'aria al manicotto di riduzione.

315 mind. 120 775- 1220 565 90 250 350 mind.550 580 mind.120 520 600/900

Allacciamento elettricoPrima del monta

Preparazione del muro

□ Il muro deve essere piano e verticale.
□ Provvedere ad un robusto fissaggio dei tasselli.
□ Per apparecchi con illuminazione posteriore:

se direttamente sotto la cappa aspirante sulla parete si monta un rivestimento della nicchia oppure si posano piastrelle, per evitare danni al coprilampada, la sporgenza può raggiungere max. 15 mm.

Peso in kg:

	Scarico d'aria	Ricircolo d'aria
	20,260 cm	22,4
	23,290 cm	25,4

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.

Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.

Dati elettrici:

da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.

⚠ In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Commutazione scarico d'aria - ricircolo d'aria

Commutazione del comando elettronico al funzionamento a ricircolo d'aria:

L'impostazione di serie è per il funzionamento a scarico d'aria.
☐ La cappa aspirante deve essere collegata e spenta.

1. Premere e mantenere premuto il pulsante Ⓓ.

2. Premere il pulsante ○ 📋 per ca. 3 secondi.

□ Nell'indicatore compare una £.

1. Rilasciare i pulsanti.

□ Subito dopo l'indicatore si spegne.

Ritornare al funzionamento a scarico d'aria:

1. Ripetere l'operazione.
   □ Nell'indicatore compare una .
2. Rilasciare i pulsanti.
   □ Subito dopo l'indicatore si spegne.

Montaggio

La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere il filtro grassi (vedi istruzioni per l'uso).

2. Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.

3. Con l'aiuto della dima, tracciare sul muro le posizioni per le viti.

⚠ Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.

1. Trapanare 4 fori ∅ 8 mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

⚠ Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante. 4. Trapanare 4 fori ∅ 8 mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

15 300 270 411 90 160 mind.550 Elektro mind.650 Gas

Avvertenza: tenere conto degli eventuali accessori speciali da montare.

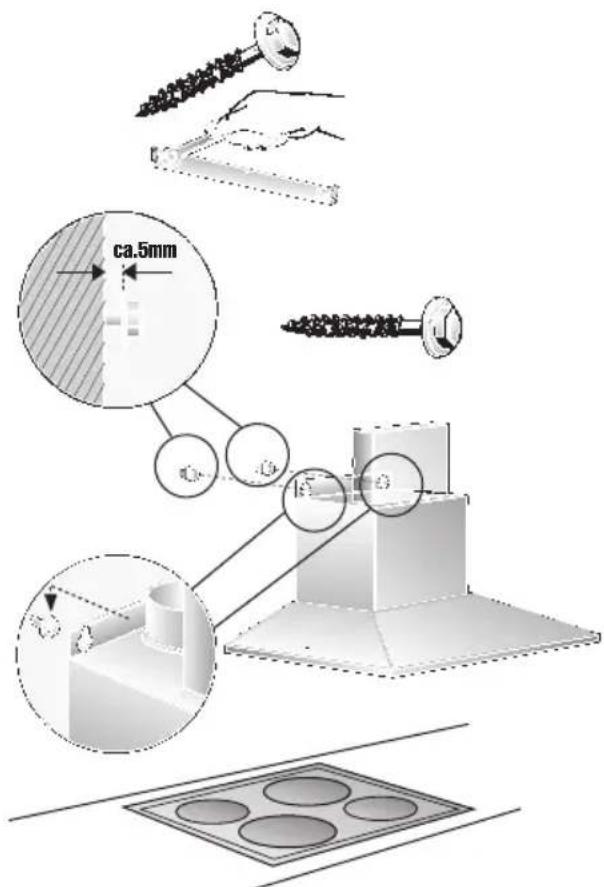

1. Avvitare la squadra d'arresto per il rivestimento del camino con 2 viti a testa esagonale.

2. Avvitare fino a ca. 5 mm le due viti a testa esagonale superiori.

3. Agganciare la cappa aspirante alle viti.

ca.5mm

Montaggio

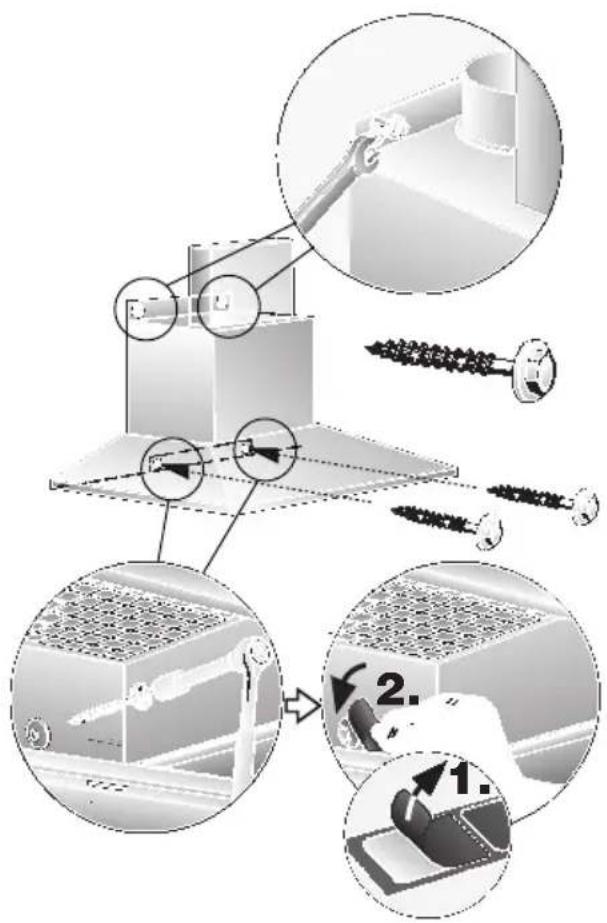

1. Avvitare le due viti a testa esagonale inferiori.
   ⚠ Prima di stringere le 4 viti, la cappa aspirante deve essere allineata.
2. Incollare una lamella protettiva su ciascuno dei fori delle 2 viti di fissaggio inferiori sulla griglia di protezione.

1. Collegare il tubo.
2. Collegare l'alimentazione elettrica.
3. Staccare il foglio protettivo dai due rivestimenti del camino.

⚠ Attenzione a non danneggiare la sensibile superficie dell'acciaio inox.

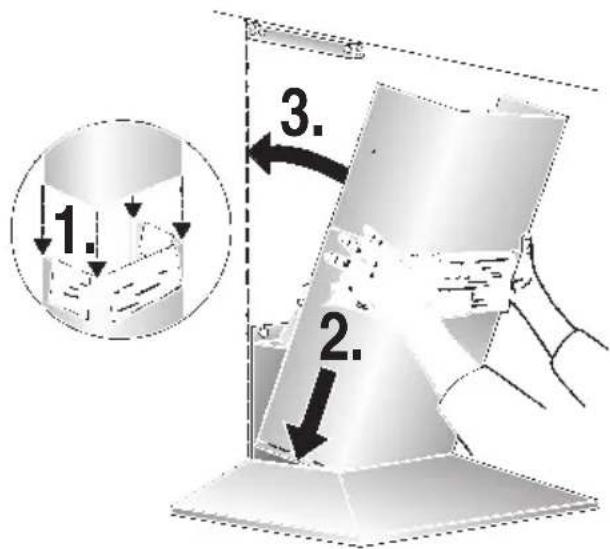

1. Introdurre una nell'altra le due parti del rivestimento del camino (fessura della parte telescopica superiore rivolta verso il basso) e inserire il tutto nella fessura sulla cappa aspirante.

⚠️ Nell'introdurre le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.

1. 2. 3.

1. Sollevare la parte superiore, e avvitarla lateralmente con 2 viti alla squadra di arresto.

1. Rimontare il filtro grassi (vedi istruzioni per l'uso).
