MANUAL DE UTILIZADOR DKE985S BOSCH

pt Instruções de serviço

e de montagem

sv Bruks- och

Monteringsanvisning

no Bruks- og

Monteringsanvisning

fi Käyttöo- ja

Asennusohje

da Brugs- og

montagevejledning

Instruções de Serviço:

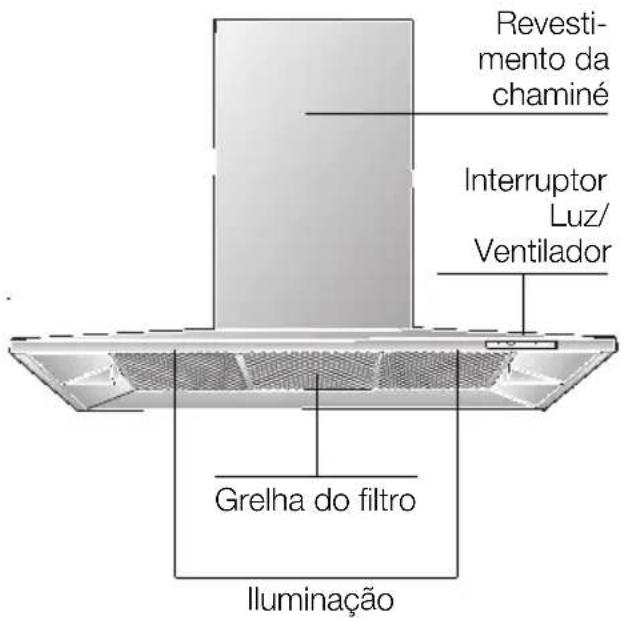

Descrição do aparelho

Revestimento da chaminé Interruptor Luz/ Ventilador Grelha do filtro Iluminação

Tipos de funcionamento

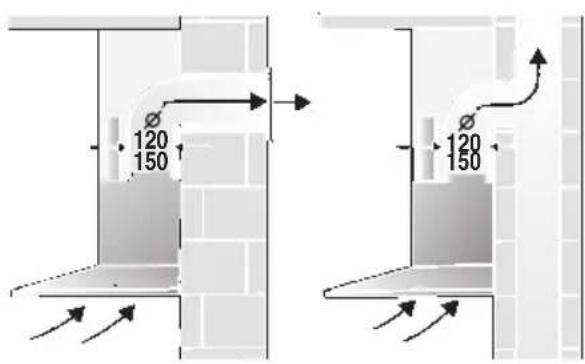

Funcionamento com exaustão:

☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre.
☐ O filtro de gordura retém as partículas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Tipos de funcionamento

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação.

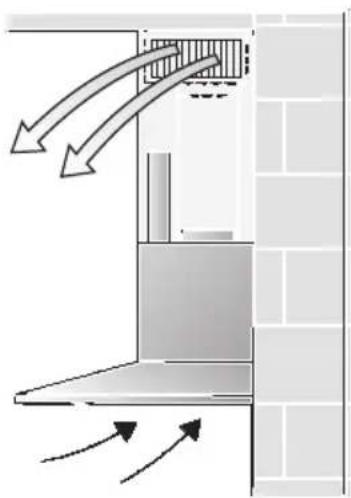

Funcionamento com circulação de ar:

Neste caso, tem que ser montado um filtro de carvão activo (ver Filtro e Manutenção).

O jogo completo de montagem, bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos.

Os números de encomenda correspondentes podem ser encontrados no final destas Instruções de Serviço.

☐ O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão activo.

☐ O filtro de gordura retém os componentes gordurosos dos vapores da cozinha.

☐ O filtro de carvão activo retém as substâncias com cheiro.

Antes da primeira utilização

Indicações importantes:

□ Estas instruções de serviço aplicam-se a vários modelos de aparelhos.
É. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

□ Este exaustor corresponde às normas de segurança para este tipo de aparelhos.

As reparações só devem ser efectuadas por pessoal especializado.

Reparações inadequadas podem a carretar perigos vários para o utilizador.

□ Antes de utilizar o novo aparelho, deverá ler com atenção estas instruções de serviço.
Delas constam informações importantes para a sua segurança, bem como sobre a utilização e manutenção do aparelho.
☐ Guarde as instruções de serviço e de montagem em lugar seguro, para a eventualidade de o aparelho ter um outro dono.

Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento.

⚠️ A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico.

⚠ Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem).

⚠ O exaustor só deve funcionar com as lâmpadas colocadas.

⚠ As lâmpadas fundidas devem ser imediatamente substituidas, para evitar a sobrecarga das outras lâmpadas.

⚠ O exaustor não deve funcionar sem o filtro de gordura.

⚠ Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.

Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.

⚠️ Não flamejar alimentos por baixo do exaustor.

! Perigo de incêndio do filtro de gordura, devido à subida da chama.

O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só é possível com limitações (ver Instruções de montagem).

Placas de cozinhar a gás / fogões a gás

Os queimadores a gás devem ser sempre utilizados de forma correcta.

Importante:

As chamas dos queimadores a gás devem estar sempre cobertas com um recipiente.

Devido ao grande desenvolvimento de
calor provocado pela chama de gás
!aberta, o exaustor pode ficar danificado.

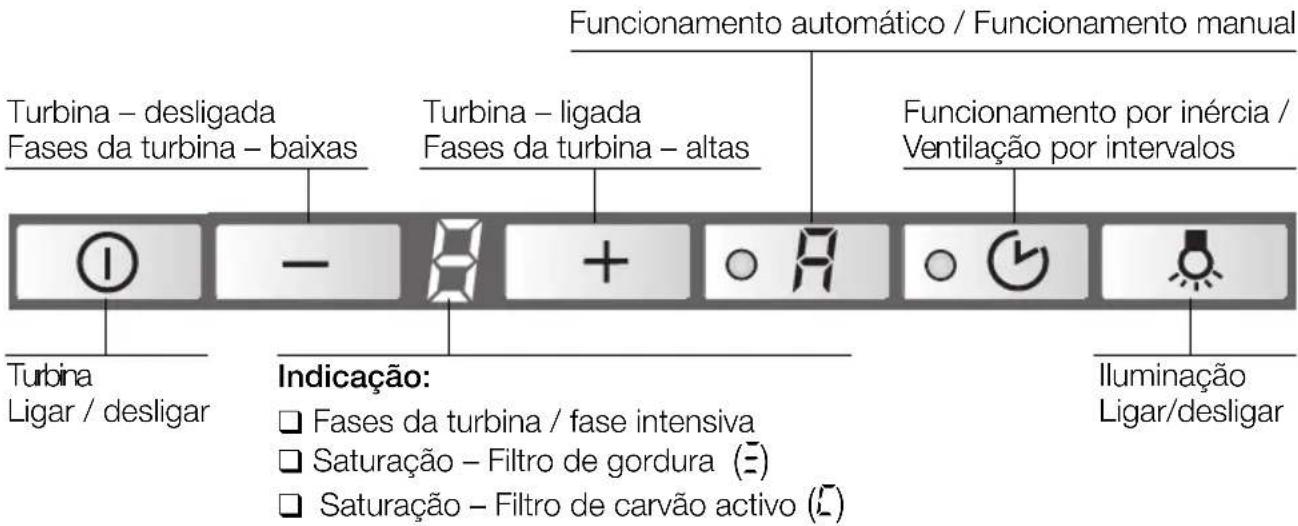

Comandos do exaustor

Os vapores da cozinha são eliminados de forma totalmente eficaz:

□ Ligar o exaustor no início do cozinhado.
□ Desligar o exaustor só alguns minutos de pois de terminado o cozinhado.
Neste aparelho, as turbinas podem, opcionalmente, ser reguladas manualmente para a fase pretendida (funcionamento manual) ou automaticamente, em função das necessidades (funcionamento automático).

Turbina – desligada Fases da turbina – baixas Indicação: ☐ Fases da turbina / fase intensiva ☐ Saturação – Filtro de gordura (≡) ☐ Saturação – Filtro de carvão activo (≡) Turbina – desligada Fases da turbina – baixas Turbina – ligada Fases da turbina – altas Funcionamento automático / Funcionamento manual Turbina Ligar / desligar + ○ A ○ (▽) ▼ Funcionamento por inércia / Ventilação por intervalos Illuminação Ligar/desligar

Funcionamento manual

Ligar:

Premir a tecla Ⓓ ou +.

□ A turbina arranca na fase 2.

Ligação das fases da turbina / Fase intensiva:

1. Premindo a tecla +, é possível comutar para fases mais potentes da turbina ou ligar a fase intensiva.

□ Na fase intensiva, a turbina atinge a potência máxima, que deve ser ligada apenas por períodos breves. Se a fase intensiva não for desligada manualmente, a turbina, passados 2 minutos, comuta automaticamente para a fase.

1. Premindo a tecla -, é possível desligar a fase intensiva e comutar para as fases 3 - 2 - 1 e até desligar completamente o exaustor.

Comutação para funcionamento automático:

□ Premindo a tecla R, é possível, em qualquer altura, comutar de funcionamento manual para funcionamento automático.

Comandos do exaustor

Funcionamento automático

Ligar:

Premir a tecla R.

□ A turbina funciona, pelo menos, na fase 1.

+ + # ○ ⏰ ≈

Fases da turbina:

☐ De acordo com o funcionamento, a fase ideal da turbina é regulada automaticamente através de um sensor.
☐ O sistema automático trabalha nas fases 1 a 3.

Fase intensiva:

1. Premindo a tecla +, é possível ligar a fase intensiva P.

P + ≈

O funcionamento automático está desligado.
□ Na fase intensiva, a turbina atinge a potência máxima, que deve ser ligada apenas por períodos breves. Se a fase intensiva não for desligada manualmente, a turbina, passados 2 minutos, comuta automaticamente para a fase ideal.

1. Premindo a tecla —, é possível desligar a fase intensiva.

O funcionamento automático está, novamente, ligado.

Comutação para funcionamento manual:

□ Premindo a tecla R, é possível, em qualquer altura, comutar de funcionamento automático para funcionamento manual.

Ventilação por intervalos

Para ventilação da cozinha de hora a hora na fase mais baixa da turbina, durante 24 horas por dia.

Ligar:

□ Antes da ligação da ventilação por intervalos, o aparelho deve estar desligado.

Premir a tecla ○ ⏰.

+ - A

☐ A turbina funciona durante 5 minutos na fase! Depois, ela desliga durante 55 minutos. Este procedimento repete-se de hora a hora.

Desligar:

Premir a tecla ◦ Ⓥ.

Comandos do exaustor

Desligar

Com funcionamento por inércia a partir do funcionamento manual:

Premir a tecla ○ ⏰.

A + O A

□ A turbina funciona na última fase seleccionada.
☐ O ponto na indicação está a piscar.
☐ Passados 10 minutos, a turbina desliga-se e as indicações apagam-se.

Com funcionamento por inércia a partir do funcionamento automático:

Premir a tecla ○ ⏰.

O funcionamento por inércia só arranca, se a turbina, através do sistema automático, tiver comutado para a fase!.
☐ O ponto na indicação está a piscar.
☐ Passados 10 minutos, a turbina desliga-se e as indicações apagam-se.

Sem funcionamento por inércia da turbina:

Premir a tecla Ⓑ.

1 — 8

Iluminação

A iluminação pode ser utilizada em qualquer altura, mesmo com o aparelho desligado.

Ligar/Desligar:

Premir a tecla ⚙.

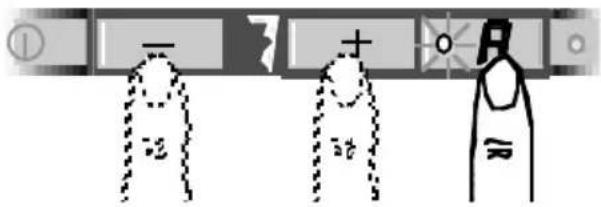

Regulação da sensibilidade do comando por sensores:

1. Manter premida a tecla do automático.
2. Premindo a tecla + ou -, é indicada a sensibilidade actual.
3. Com a tecla + ou -, é possível agora regular a sensibilidade do comando por sensores.

□ Regulação de fábrica: 7.
□ Regulação mínima: 0.
☐ Regulação máxima: 9.

Ligação automática da iluminação, por ex. através de um relógio temporizador:

A turbina e a iluminação têm que estar desligadas.

Ligar:

Premir, simultaneamente, as teclas ⚙ e①.

☐ Passados cerca de 3 seg., a iluminação liga, para confirmação.

Desligar:

Repetir a operação, com a iluminação ligada.

☐ Passados cerca de 3 seg., a iluminação desliga, para confirmação.

Filtros e manutenção

Filtro de gordura:

Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.

A malha do filtro é de metal não inflamável.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possi- bilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação:

Se o filtro estiver saturado, depois do exaustor desligado, ouve-se um aviso acústico durante 10 segundos e a indicação = está iluminada.

Neste caso os filtros devem ser imediatamente limpos.

A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo pode verificar-se uma ligeira alteração na cor dos filtros.

Importante:

Os filtros de metal muito saturados não devem ser lavados conjuntamente com a outra loiça.

Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente.. Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxugá-los e secá-los bem.

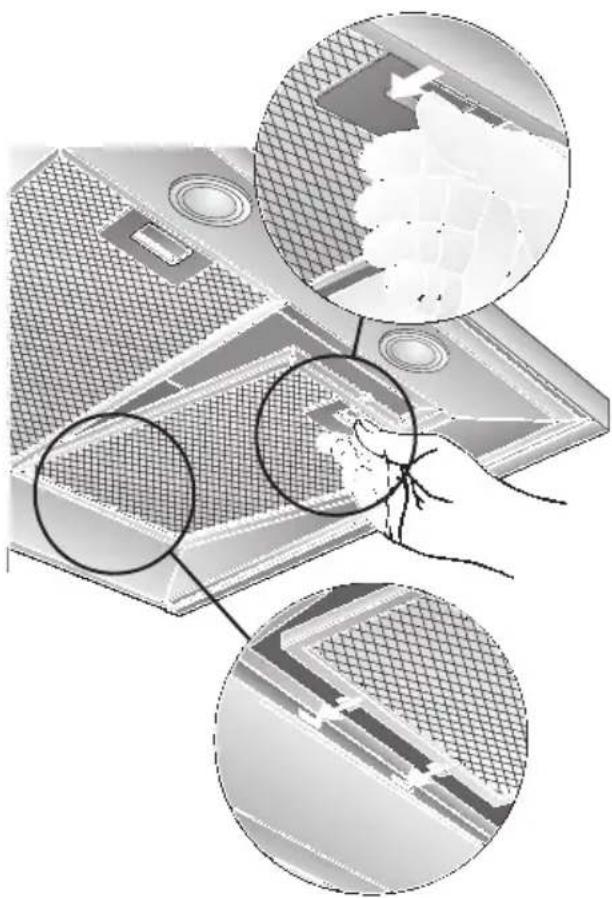

Desmontar e montar os filtros metálicos:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Pressionar os encaixes dos filtros no sentido da seta e, depois, retirar os filtros.

1. Limpar os filtros metálicos.

2. Recolocar os filtros lavados.

3. Apagar a indicação ≡.

□ Premir a tecla Ⓑ, pelo menos durante 3 segundos. Depois a indicação ≡ apaga-se.

Para reter os cheiros no funcionamento com circulação de ar.

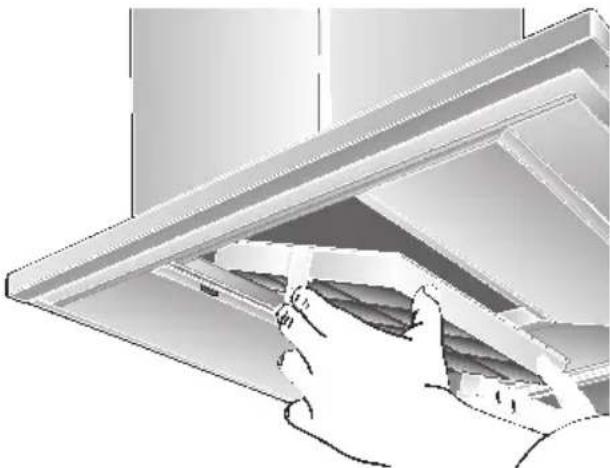

Montagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).

2. Aplicar o filtro de carvão activo.

1. Encaixar as patilhas em ambos os lados.

2. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).

3. Apagar a indicação L.

□ Premir a tecla Ⓓ, pelo menos durante 3 segundos. Depois a indicação ▾ apaga-se.

Indicação de saturação:

Se o filtro de carvão activo estiver saturado, depois do exaustor Ter sido desligado ouve-se um aviso acústico durante 10 segundos e a indicação fica iluminada. Neste caso o filtro de carvão activo deve ser imediatamente substituído.

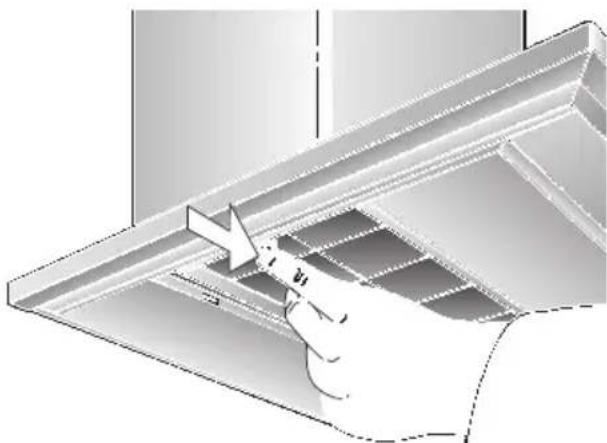

Desmontagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar o filtro de gordura.
2. Pressionar as patilhas em ambos os lados e retirar o filtro de carvão activo para baixo.

Substituição do filtro de carvão activo:

O filtro de carvão activo pode ser adquirido nos Serviços Técnicos. (Ver acessórios especiais).

□ Utilizar apenas filtros originais. Só assim é garantido um funcionamento optimizado do aparelho.

Reciclagem do filtro de carvão activo velho:

Os filtros de carvão activo não têm quaisquer substâncias nocivas. Por isso eles podem ser reciclados como lixo residual.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcionamento do aparelho.
Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas.
Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido.
□ Não utilizar produtos ácidos ou escovas rijas.
☐ Nota: Não aplicar álcool sobre as superfícies sintéticas pois isto pode provocar manchas.

Atenção: Arejar suficientemente a cozinha e não fazer chamas livres.

⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido.

Não aplicar, nas teclas de comando, produtos para limpeza de inox.

Superfícies de aço inox:

□ Utilizar um produto para inox suave e não abrasivo.
□ Limpar apenas no sentido do polimento.

As superfícies de inox não devem ser limpas com produtos abrasivos ou com teor de soda, ácidos ou cloretos.

Superfícies de alumínio e material sintético:

□ Utilizar um pano macio, que não largue fios, próprio para janelas ou um pano com micro fibras.
□ Não utilizar panos secos.
□ Utilizar um produto suave para limpar janelas.
□ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.
□ Não utilizar produtos abrasivos.

Substituição das lâmpadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
   ⚠ As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo de depois de ligadas, há perigo de queimaduras.
2. Retirar o aro da lâmpada com a ajuda de uma chave de parafusos ou similar.

Atenção; Suporte de encaixe. Para segurar na lâmpada, utilizar um pano limpo.

1. Voltar a encaixar o aro da lâmpada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.

Regulação da indicação de saturação

Se for necessário proceder à modificação do tipo de funcionamento (exaustão/circulação de ar), também a indicação de saturação para o filtro tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias

Se na indicação aparecer um ≡ ou um L:

□ Ver o capítulo "Filtros e Manutenção".

Se não for possível utilizar o exaustor:

☐ Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível.

Depois volte a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos.

(Ver índice em anexo).

Quando recorrer aos Serviços Técnicos indique por favor:

Nr de Produto

Data de fabrico

Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.

Indicações Importantes

⚠️ Aparelhos velhos não são, de forma alguma, lixo.

Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.

Antes de enviar o aparelho para reciclagem, inutilize-o.

⚠️ O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.

Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.

⚠ O exaustor pode funcionar com exaustão ou circulação de ar.

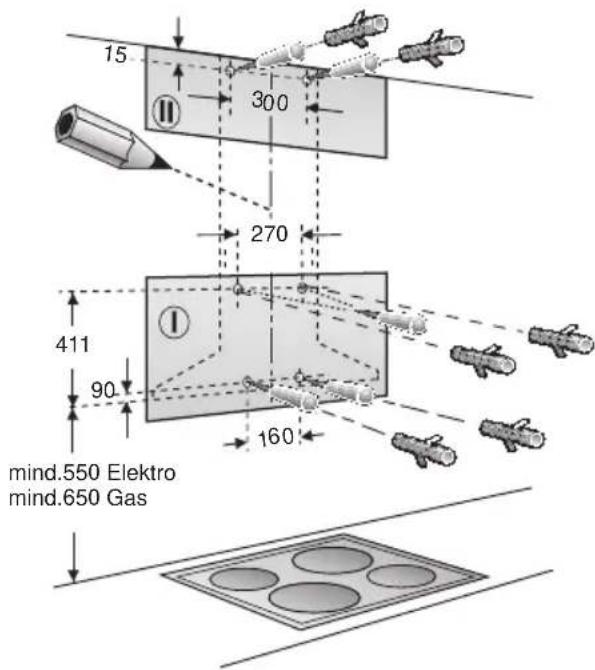

⚠️ Instalar o exaustor sempre centrado com a placa de cozinha.

⚠️ Respeitar a distância mínima entre a placa eléctrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.

Instruções adicionais para placas a gás:

⚠️ Na montagem de aparelhos de cozinhar a gás (= fogões e placas), têm que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentações Técnicas sobre Instalações de Gás TRGI).

⚠ Têm que ser respeitadas as instruções e as normas de instalação do fabricante.

⚠️ O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 50 mm.

⚠ A montagem do exaustor sobre placas a gás só é permitida com uma distância mínima de 650 mm, ver Fig. 1. – se não forem ultrapassadas as seguintes cargas térmicas (Hs):

Fogões a gás

□ Placas de Vitrocerâmica

As indicações relativas à carga máxima nominal não se aplicam a placas vitrocerâmicas a gás fechadas, Observar rigorosamente as indicações do fabricante.

□ Fogões para combustíveis sólidos

Vigoram, igualmente, as cargas térmicas nominais máximas e a distância mínima, tal como nos fogões a gás.

A montagem do exaustor só é possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por ex. o saltar de uma faúlha), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.

⚠️ Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

Funcionamento com exaustão

120 150 120 150

O ar da exaustão é conduzido para cima, através de um canal, ou directamente para o exterior através da parede.

A exaustão do ar não pode ser feita através de uma chaminé de saída de fumos ou de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima.

Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais ( p. ex. Departamento Regulador da Construção Civil).

Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

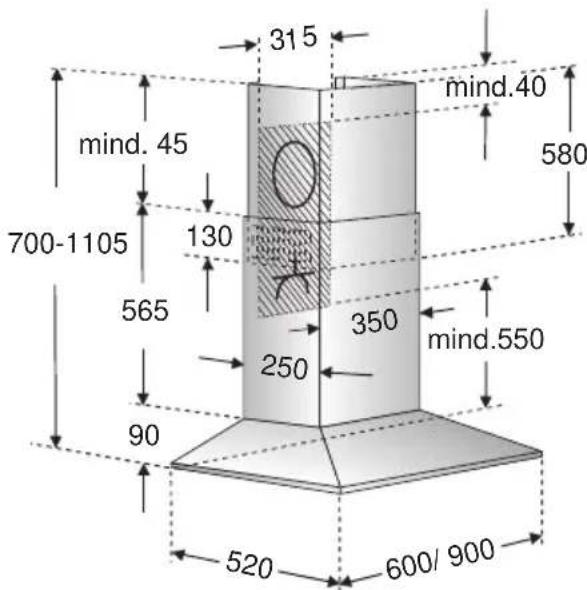

315 mind.40 mind. 45 700-1105 130 565 350 mind.550 250 90 520 600/ 900

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenena- mento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação.

Se o ar da exaustão for conduzido através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Potência optimizada do exaustor:

□ Tubo de exaustão curto e liso.
□ Tubo com número mínimo de curvas.
☐ Diâmetro do tubo e curvas tão grandes quanto possível.

A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.

□ Tubos circulares:
Recomendamos um diâmetro interior de 150 mm, mas no mínimo de 120 mm

□ Canais planos têm que ter um secção equivalente ao diâmetro dos tubos. Eles não devem ter nenhum desvio muito pronunciado.

∅ 120 mm ca. 113 cm

∅ 150 mm ca. 177 cm²

Se os diâmetros dos tubos apresentarem diferenças: Deverão ser aplicadas cintas de vedação.

☐ No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.

Função de circulação de ar

Com filtro de carvão activo, se não existirem condições para funcionamento de exaustão.

⚠️ O jogo completo de montagem pode ser adquirido nos nossos Serviços Técnicos.

O número de encomenda correspondente pode ser encontrado no final destas Instruções de Serviço.

Ligação do tubo de exaustão ∅ 150 mm:

☐ Fixar o tubo de exaustão directamente na tubuladura de ar.

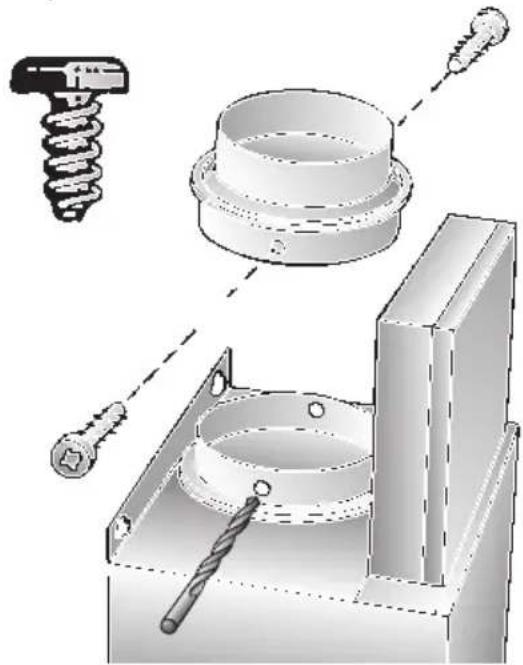

Ligação do tubo de exaustão ∅ 120 mm:

Montar a redução no bocal de admis-são de ar, fazer dois furos de ∅ 3mm e aparafusar.

☐ Fixar o tubo de exaustão na redução.

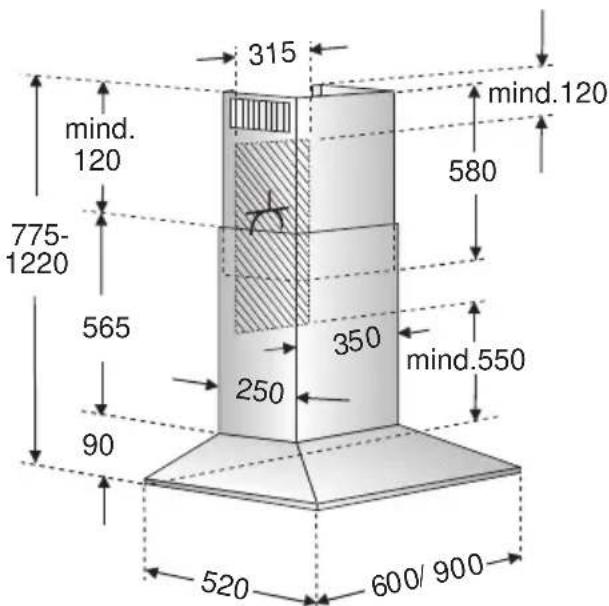

315 mind. 120 775- 1220 565 90 250 350 mind.550 580 mind.120 520 600/900

Antes da montagem

Preparação da parede

☐ A parede tem que ser plana e vertical.
☐ Tem que ser prevista uma fixação segura das buchas.
□ Aparelhos com iluminação atrás:

Se um revestimento do nicho for directamente aplicado por baixo do exaustor, junto à parede, ou forem colocados azulejos, o ressalto deve medir no máximo 15 mm, para evitar que a cobertura da lâmpada seja danificada.

Peso em kg:

	Saída de ar	Circulação de ar
	20,260 cm	22,4
	23,290 cm	25,4

Reservamo-nos o direito a alterações de construção no âmbito do desenvolvimento técnico.

Ligação eléctrica

O exaustor só deve ser ligado a uma tomada com protecção de terra instalada de acordo com as normas em vigor. A tomada com protecção de terra deve ser instalada directamente por trás do revestimento da chaminé.

Elas encontram-se na chapa de características, no interior do aparelho, depois de retirado o filtro.

⚠ Em caso de reparações desligar completamente o exaustor da corrente eléctrica.

Comprimento do cabo de ligação: 1,30 m.

No caso de ser necessária uma ligação fixa:

O exaustor só pode ser ligado à corrente por um instalador credenciado pela empresa distribuídora de electricidade.

Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte são válidos interruptores com uma abertura de contactos superior a 3 mm e corte multipolar. Destes fazem parte os interruptores LS e protecções.

Este exaustor corresponde às normas da EU sobre protecção antiparasitária.

Alteração de funcionamento por exaustão para circulação de ar

Alteração do comando electrónico para funcionamento por circulação de ar:

☐ O exaustor é fornecido com a regulação para funcionamento por exaustão de ar.
☐ O exaustor deve ser ligado e desligado.

1. Manter premida a tecla Ⓔ.
2. Premir a tecla ○ 📋 durante cerca de 3 seg.
   □ Na indicação aparece um £.
3. Soltar as teclas.
   ☐ A indicação apaga-se, passado pouco tempo.

Repor na função de exaustão de ar:

1. Repetir o procedimento.
   □ Na indicação aparece um ≡.
2. Soltar as teclas.
   ☐ A indicação apaga-se, passado pouco tempo.

Montagem

O exaustor foi previsto para montagem numa parede da cozinha.

1. Retirar o filtro de gordura (ver instruções de serviço).
2. Marcar uma linha central na parede desde o tecto até ao canto inferior do exaustor.
3. Com o auxílio do molde marcar as posições dos parafusos na parede.
   ⚠ Ter em atenção a distância mínima da placa de cozinhar até ao exaustor, de 550 mm, para discos eléctricos, ou de 650 mm para queimadores a gás. O canto inferior do gabarito corresponde ao bordo inferior do exaustor.
4. Fazer 4 furos para o exaustor e 2 furos para o revestimento da chaminé ∅ 8 mm e introduzir as buchas até à face com a parede.

15 300 270 411 90 160 mind.550 Elektro mind.650 Gas

Nota: Tome em atenção a eventual montagem de acessórios especiais.

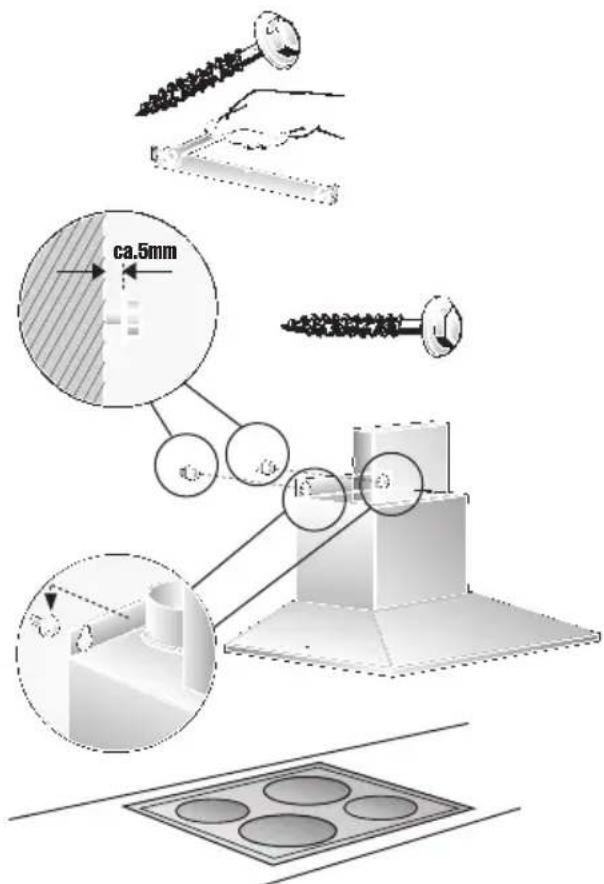

1. Aparafusar o ângulo de retenção do revestimento da chaminé com dois parafusos sextavados.
2. Aparafusar os dois parafusos sextavados superiores até ca. de 5 mm de profundidade.
3. Pendurar o exaustor nos parafusos.

ca.5mm

Montagem

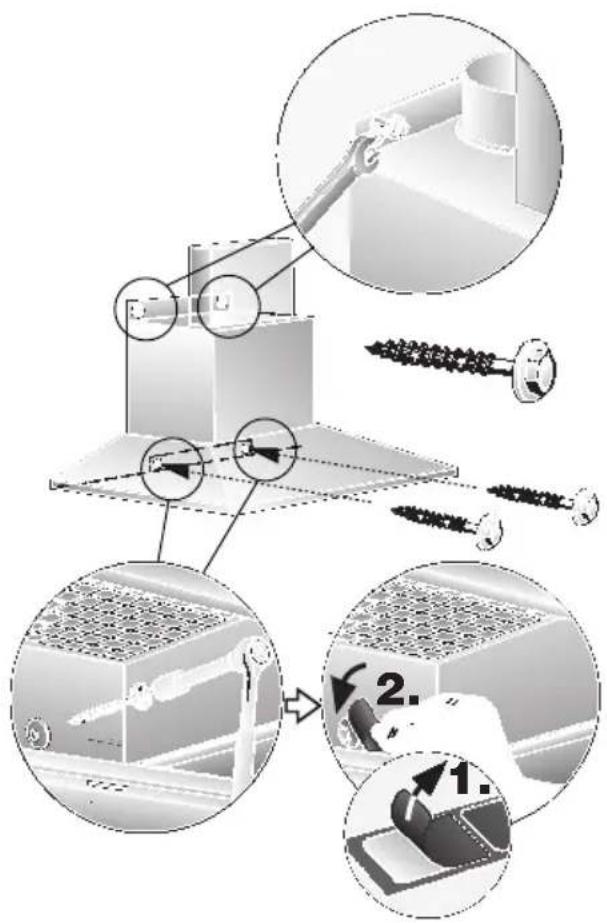

1. Apertar ambos os parafusos sextavados inferiores.
   ⚠️ Antes do aperto final dos 4 parafusos deverá alinhar-se o exaustor.
2. Colar sobre cada um dos furos de fixação inferiores uma película na protecção da grelha.

1. Fazer a ligação dos tubos.
2. Fazer a ligação eléctrica.
3. Retirar a película de protecção aplicada nos revestimentos da chaminé.

⚠️ Procure evitar provocar danos nas superfícies delicadas de aço inox.

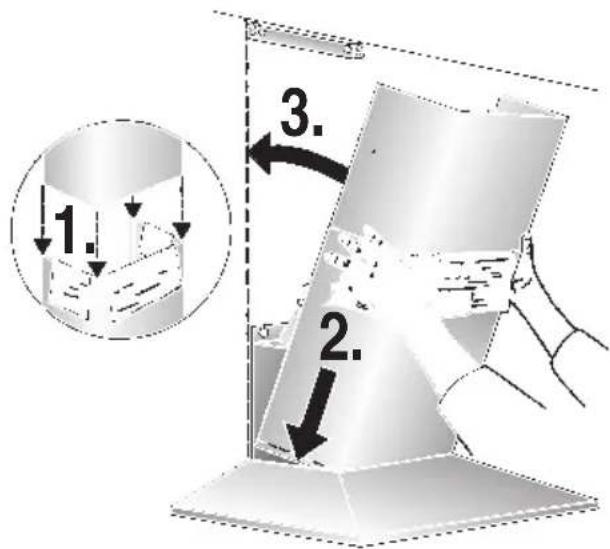

1. Encaixar as duas partes do revestimento da chaminé (ranhura na parte telescópica superior e introduzi-la na ranhura do exaustor.

⚠️ Procure evitar riscos durante a introdução das duas partes do revestimento, uma na outra, colocando por ex., o gabarito de montagem como protecção sobre o canto do revestimento inferior.

1. 2. 3.

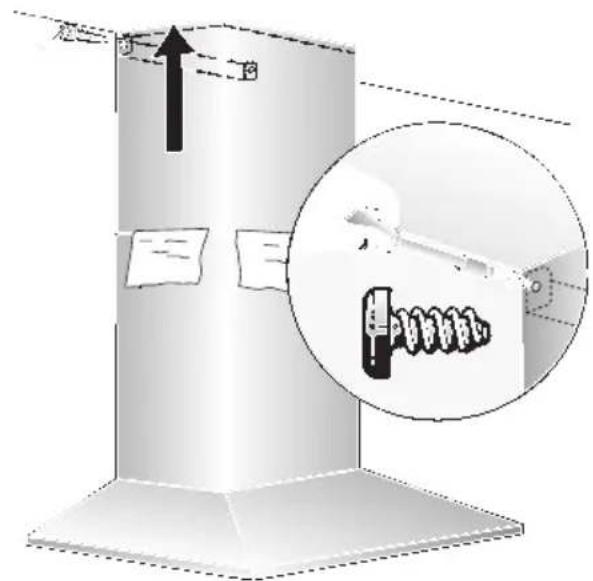

1. Levantar ligeiramente a parte superior e aparafusá-la lateralmente com dois parafusos no ângulo de retenção.

1. Voltar a montar o filtro de gordura (ver instruções de serviço).

Bruksanvisning:
