Description de l'appareil

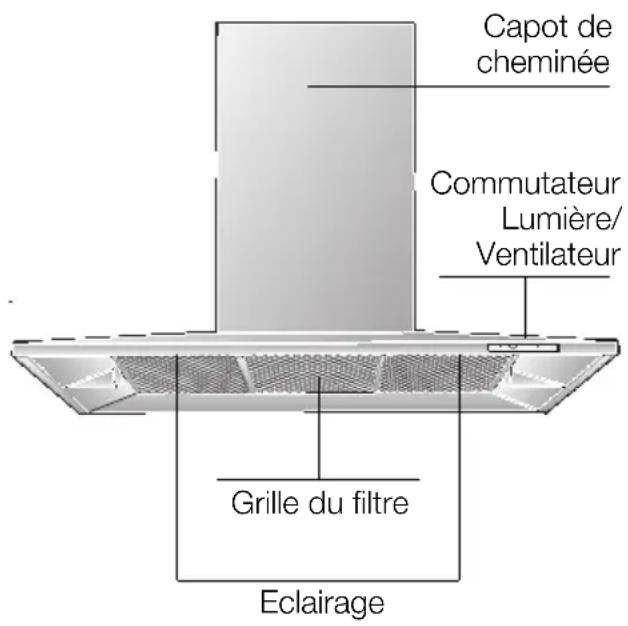

Capot de cheminée Commutateur Lumière/ Ventilateur Grille du filtre Eclairage

Modes de fonctionnement

Air évacué à l'extérieur:

☐ Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure.
□ Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson.
□ Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

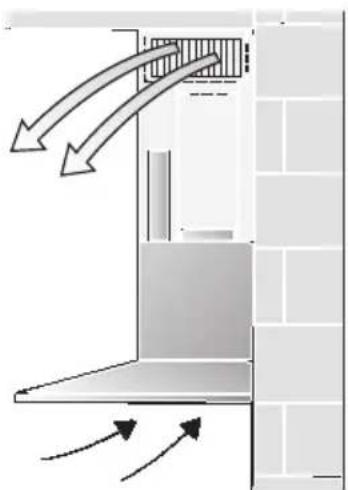

Air recyclé:

□ La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien).

⚠️ Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

☐ Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine.
□ Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson.
□ Le filtre à charbon actif retient les substances odoriférantes.

Avant la première utilisation

Remarques importantes:

□ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.
□ Cette hotte aspirante est conforme aux dispositions de sécurité applicables.
Les réparations ne doivent être effectuées que par un spécialiste.
Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

□ Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.
☐ Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

⚠ Si l'appareil est endommagé, sa mise en service est proscrite.

⚠️ Le branchement et la mise en service ne doivent être effectués que par un spécialiste.

⚠️ Eliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage).

⚠️ Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.

⚠ Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

⚠️ N'utilisez jamais la hotte aspirante sans filtre à graisse.

⚠ Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

⚠️ Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtre à graisse et d'y mettre le feu.
⚠ L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Table de cuisson au gaz / Cuisinières à gaz

⚠ Utilisez toujours les foyers au gaz correctement.

Important:

Les flammes produites par les foyers au gaz doivent toujours être recouvertes par la vaisselle de cuisson.

Dans le cas contraire, la hotte aspirante pourrait être endommagée par la chaleur intense dégagée par les flammes nues du foyer.

Utilisation de la hotte aspirante

⚠️ Pour éliminer les buées de cuisson le plus efficacement possible:

□ Enclenchez la hotte aspirante dès le début de la cuisson.
□ Eteignez la hotte aspirante seulement quelques minutes après la fin de la cuisson.
Cet appareil vous permet de régler manuellement les ventilateurs sur la puissance souhaitée (mode manuel) ou d'utiliser le réglage entièrement automatique (mode automatique).

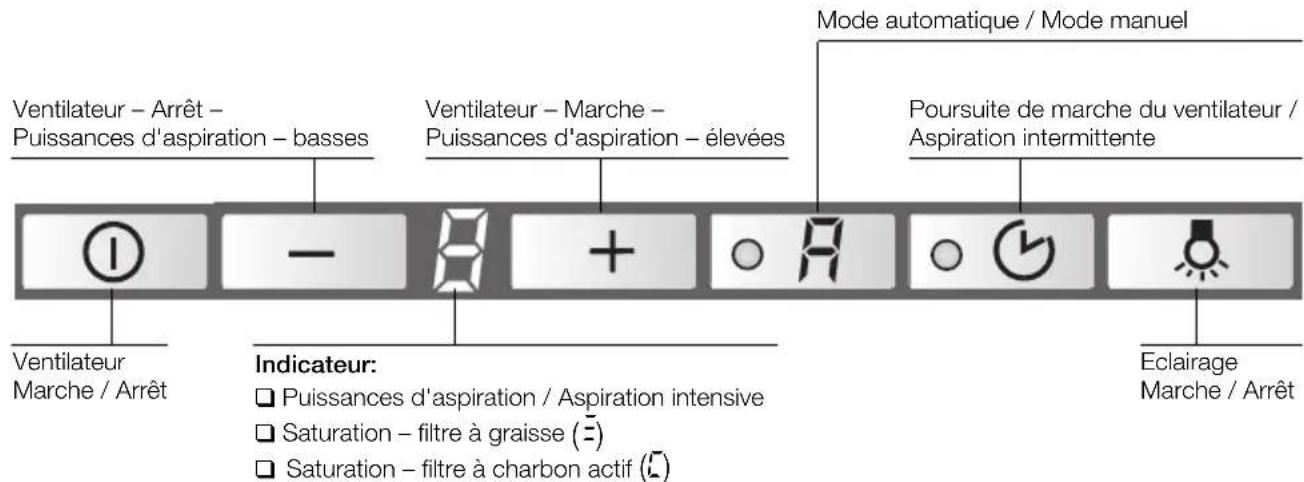

Ventilateur – Arrêt – Puissances d'aspiration – basses Ventilateur – Marche – Puissances d'aspiration – élevées Mode automatique / Mode manuel Poursuite de marche du ventilateur / Aspiration intermittente Eclairage Marche / Arrêt Ventilateur Marche / Arrêt Indicateur: □ Puissances d'aspiration / Aspiration intensive □ Saturation – filtre à graisse (≡) □ Saturation – filtre à charbon actif (⊥)

Mode manuel

Enclenchement:

Appuyez sur la touche Ⓐ ou +.

□ Le ventilateur se met en marche sur la puissance 2.

Réglage des puissances d'aspiration / de l'aspiration intensive:

1. En appuyant sur la touche +, vous augmentez la puissance d'aspiration et/ou enclenchez l'aspiration intensive P.

□ Avec l'aspiration intensive, le ventilateur fonctionne à pleine puissance. Utilisez-la uniquement pendant un court instant. Si vous ne coupez pas l'aspiration intensive manuellement, le ventilateur revient automatiquement sur la puissance au bout de 10 minutes.

1. En appuyant sur la touche —, vous pouvez couper l'aspiration intensive P, revenir sur les puissances 3 - 2 - 1 et éteindre complètement la hotte.

Commutation sur le mode automatique:

□ En appuyant sur la touche ♂, vous pouvez à tout moment passer du mode manuel au mode automatique.

Utilisation de la hotte aspirante

Mode automatique

Enclenchement:

Appuyez sur la touche R.

□ Le ventilateur fonctionne au moins sur la puissance 1.

Puissances d'aspiration:

□ Une sonde enclenche automatiquement la meilleure puissance d'aspiration, selon le besoin.
□ Le mode automatique fonctionne sur les puissances 1 à 3.

1. En appuyant sur la touche +, vous enclenchez l'aspiration intensive P.

P + ≈

□ Ce geste coupe le mode automatique.
□ Avec l'aspiration intensive, le ventilateur fonctionne à pleine puissance. Utilisez-la uniquement pendant un court instant. Si vous ne coupez pas manuellement l'aspiration intensive, le ventilateur revient automatiquement sur la puissance d'aspiration optimale au bout de 10 minutes.

1. En appuyant sur la touche —, vous coupez l'aspiration intensive P.

□ Le ventilateur fonctionne à nouveau en mode automatique.

Commutation sur le mode manuel:

□ En appuyant sur la touche R, vous pouvez à tout moment passer du mode automatique au mode manuel.

Aspiration intermittente

□ Elle permet de ventiler la cuisine une fois par heure pendant 24 heures en utilisant la puissance d'aspiration la plus basse.

Enclenchement:

□ Avant d'enclencher l'aspiration intermittente, l'appareil doit être éteint.

Appuyez sur la touche ○ ⏰.

+ ○ A ≈

☐ Le ventilateur fonctionne pendant 5 minutes sur la puissance ^1 . Ensuite, il s'éteint pendant 55 minutes. Ce processus se répète toutes les heures.

Coupure:

Appuyez sur la touche ○ 📋.

Utilisation de la hotte aspirante

Coupure

Avec la poursuite de marche du ventilateur en mode manuel:

Appuyez sur la touche ○ 📋.

B + O F ≈

□ Le ventilateur fonctionne à la puissance précédemment sélectionnée.
□ Le point clignote à l'indicateur.
□ Au bout de 10 minutes, le ventilateur et les indicateurs s'éteignent.

Avec la poursuite de marche du ventilateur en mode automatique:

Appuyez sur la touche ◦ ⏻.

□ La poursuite de marche du ventilateur démarre seulement si le mode automatique a ramené le ventilateur sur la puissance ^1 .
□ Le point clignote à l'indicateur.
□ Au bout de 10 minutes, le ventilateur et les indicateurs s'éteignent.

Sans poursuite de marche du ventilateur:

Appuyez sur la touche Ⓐ.

① — 8

Eclairage

□ Vous pouvez utiliser en permanence l'éclairage, même lorsque l'appareil est éteint.

Allumer / Eteindre:

Appuyez sur la touche ⚙️.

A ○ ← →

Fonctions spéciales

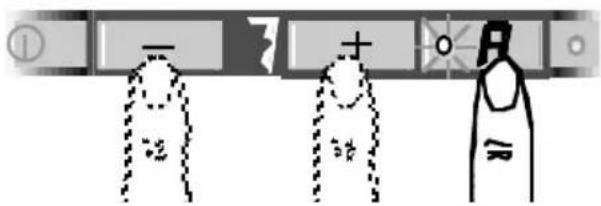

Réglage de la sensibilité de la commande par sonde:

1. Appuyez sur la touche automatique puis maintenez-la enfoncée.
2. Lorsque vous appuyez sur la touche + ou -, la sensibilité réglée s'affiche.
3. Modifiez ensuite la sensibilité de la commande par sonde à l'aide de la touche + ou -.

☐ Réglage d'usine: 7.
□ Sensibilité la plus basse: □.
□ Sensibilité la plus haute: 9.

Enclenchement automatique de l'éclairage, par ex. au moyen d'un minuteur:

□ Le ventilateur et l'éclairage doivent être éteints.

Enclenchement:

Appuyez simultanément sur les touches et Ⓑ.

□ Au bout de 3 secondes env., l'éclairage s'enclenche pour confirmation.

Coupure:

Répétez le processus d'enclenchement de l'éclairage.

□ Au bout de 3 secondes env., l'éclairage s'éteint pour confirmation.

Filtre et entretien

Filtres à graisse:

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en net- toyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Indicateur de saturation: - 1 +

Lorsque les filtres à graisse sont saturés, un signal retentit pendant 10 secondes après la coupure du ventilateur et la lettre = est allumée. Vous devrez nettoyer les filtres à graisse au plus tard à ce stade de saturation.

Nettoyage des filtres à graisse en métal:

□ Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage.

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle.

Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

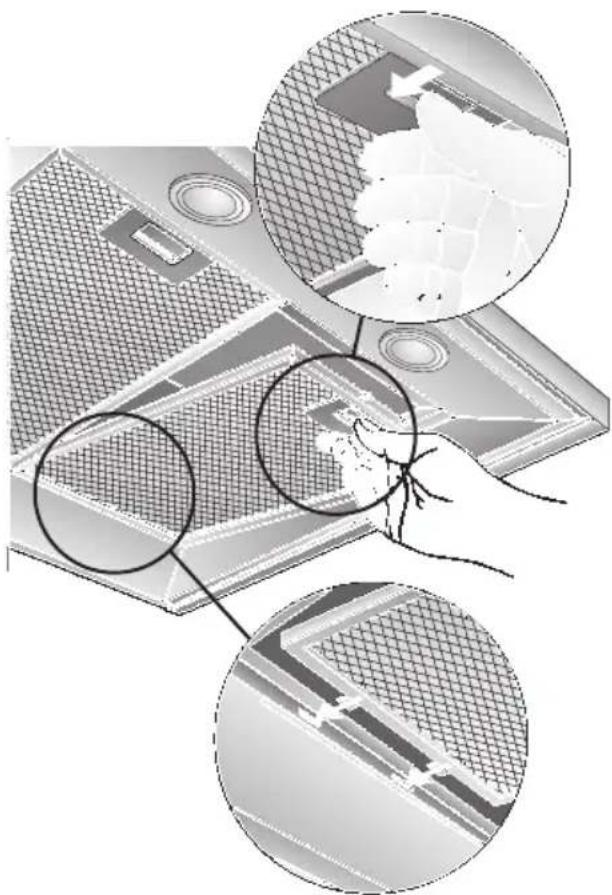

Retrait et mise en place des filtres à graisse en métal:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Poussez dans le sens de la flèche le cran situé contre chaque filtre à graisse puis abaissez les filtres.

1. Nettoyer les filtres à graisse.

2. Une fois nettoyés, remettez les filtres à graisse en place.

3. Faites s'effacer le chiffre

□ Appuyez sur la touche Ⓑ pendant au moins 3 secondes.

Le chiffre ≡ s'efface ensuite.

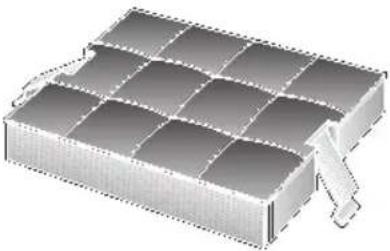

Filtre à charbon actif:

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

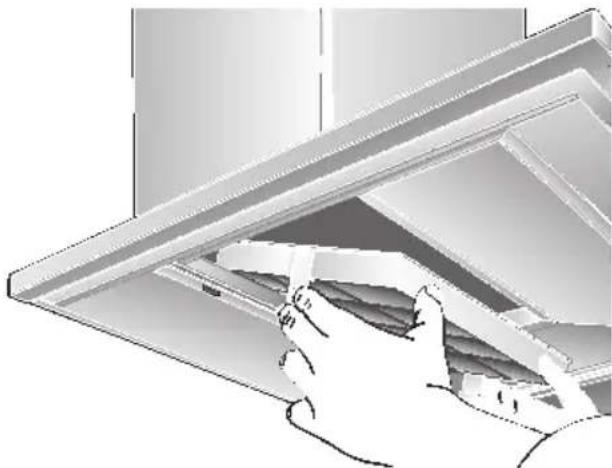

Mise en place du filtre:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).
2. Mettez en place le filtre à charbon actif.

1. Faites encranter les pattes des deux côtés.
2. Remontez les filtres à graisse en métal (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).
3. Pour que la lettre [s'éteigne.

□ Appuyez sur la touche Ⓐ pendant au moins 3 secondes. Le chiffre □ s'efface ensuite.

Indicateur de saturation:

Une fois que le filtre à charbon actif est saturé, un signal retentit pendant 10 secondes après que vous avez éteint le ventilateur et la lettre s'allume. Changez le filtre au plus tard lorsque le signal sonore retentit.

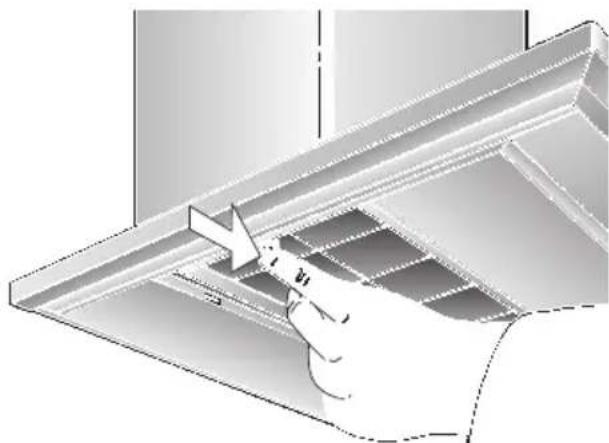

Retrait du filtre:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez les filtres à graisse en métal.
2. Appuyez sur les pattes situées des deux côtés puis retirez le filtre à charbon actif par le bas.

1. Remontez les filtres à graisse.

Changement du filtre à charbon actif:

□ Vous pouvez vous procurer un filtre à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux.
N'utilisez qu'un filtre d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du filtre à charbon actif usagé:

□ Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

☐ Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
□ Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
□ N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

⚠️ Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

□ Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
☐ Frottez toujours l'acier inox dans le sens de son polissage.
⚠️ Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.

Surfaces en aluminium et en plastique:

□ Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
□ N'utilisez pas de chiffons secs.
□ Utilisez un produit pour vitres mais non aggressif.
□ N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
□ N'utilisez pas de produits récurants.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le isjoncteur/fusible.
   ⚠ Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.
2. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

1. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4).

Attention: douille à enfichage. Ne saisissez l'ampoule qu'avec un chiffon propre.

1. Réencrantez l'anneau de l'ampoule.
2. Pour remettre la hotte sous tension, rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarque: si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées.

Réglage de l'indicateur de saturation

S'il faut convertir la hotte sur un autre mode (par ex. du mode Air évacué au mode Air recyclé), vous devrez aussi modifier en conséquence l'indicateur de saturation du filtre (voir la notice de montage).

Dérangements

Si ≡ ou △ apparaît à l'indicateur:

□ Voir la section intitulée "Filtre et entretien".

Si les touches de la hotte aspirante restent inopérantes:

☐ Débranchez pendant une minute environ la fiche mâle de la hotte aspirante ou retirez le fusible pour la mettre hors tension.

Ensuite, réenclenchez la hotte.

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-vente).

Lors de votre appel, veuillez mentionner les numéros suivants:

N° E

FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

Remarques importantes

⚠ Les anciens appareils ne sont pas des déchets sans valeur.

Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières.

Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

⚠ Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer 'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

⚠️ Cette hotte peut évacuer l'air à l'extérieur ou le recycler.

⚠ Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson.

⚠ L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1.

Remarques supplémentaires concernant les cuisinières à gaz:

⚠ Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz).

⚠️ Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

⚠️ La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

⚠️ Le montage de la hotte aspirante à la distance minimum de 650 mm au-dessus de foyers au gaz (voir fig. 1) n'est admis que si les charges thermiques nominales ci-dessous ne sont pas dépassées:

□ Cuisinières à gaz

Charge thermique d'un foyer 3,0 kW maxi. Charge thermique de tous les foyers 8,3 kW maxi. Charge thermique du four 3,9 kW maxi.

Tables de cuisson au gaz

Charge thermique d'un foyer 3,9 kW maxi. Charge thermique de tous les foyers 11,3 kW maxi.

□ Tables de cuisson vitrocéramique au gaz

Les charges thermiques nominales indiquées ci-dessus ne valent pas pour les tables de cuisson uniformément en vitrocéramique. Veuillez impérativement respecter les indications publiées par le fabricant de la table de cuisson vitrocéramique.

□ Cuisinières à combustible solide

Les charges thermiques nominales maximales et la distance minimum à respecter valent comme pour les cuisinières à gaz.

⚠ Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.

⚠ Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Evacuation de l'air à l'extérieur

120 150 120 150

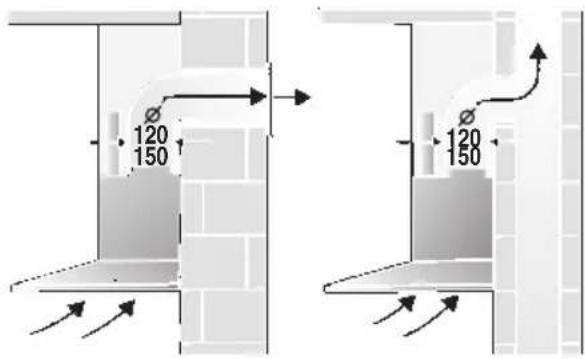

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

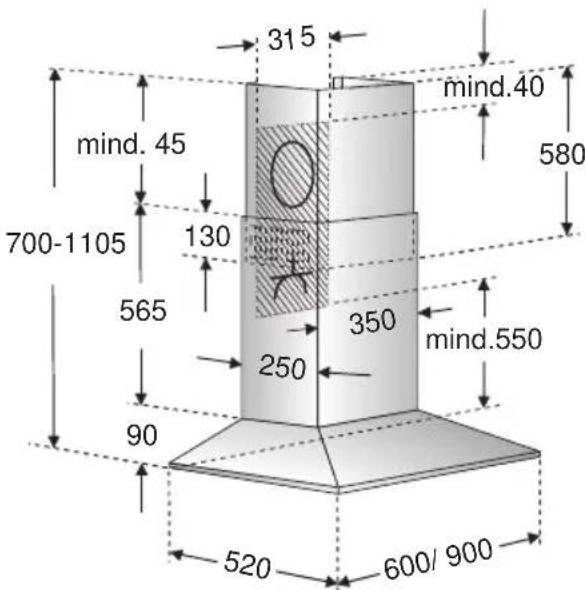

315 mind.40 mind. 45 700-1105 130 580 565 350 mind.550 250 90 520 600/ 900

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

□ Le conduit d'évacuation soit court et lisse.
Il ait le moins possible de coudes.
□ Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

□ Conduits de section ronde:
Nous recommandons recommandons des conduits au diamètre intérieur de 150 mm mais de 120 mm minimum.
□ Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé.
120 mm = 113 cm² de section 150 mm = 177 cm² de section.
Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher.
Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Mode Air recyclé

□ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

⚠️ Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

Branchement du conduit d'évacuation ∅ 150 mm:

☐ Fixez le conduit d'évacuation directement sur l'orifice.

Branchement du conduit d'évacuation ∅ 120 mm:

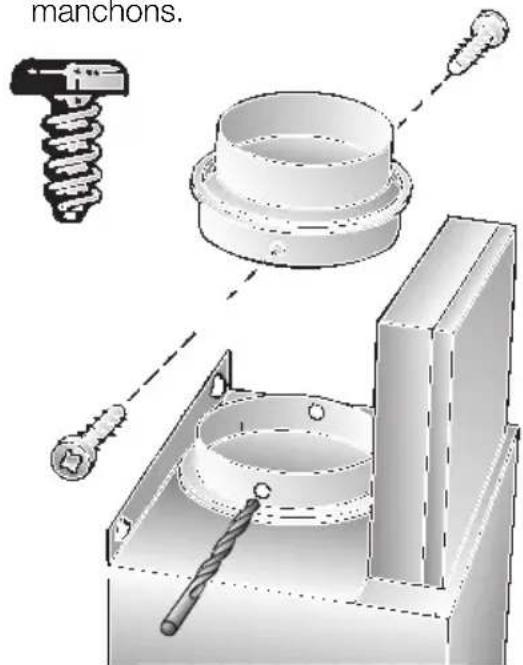

Introduisez le manchon réducteur dans le manchon à air. Percez 2 trous de 3 mm de diamètre puis vissez les deux manchons.

☐ Fixez le tuyau d'air vicié contre le manchon réducteur.

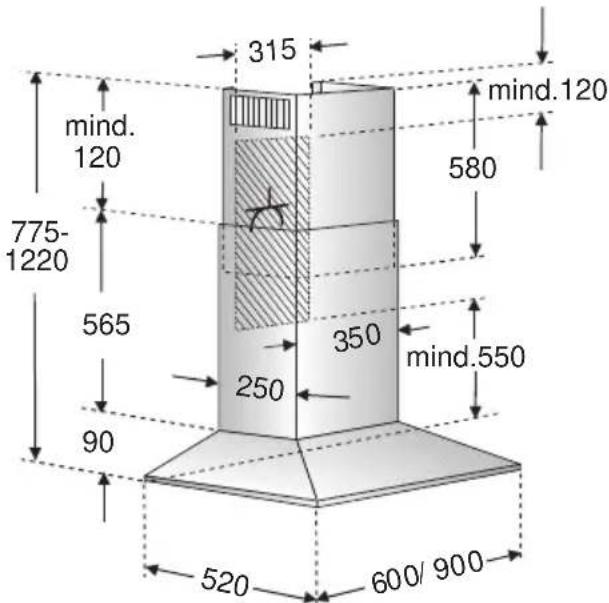

315 mind. 120 775- 1220 565 90 250 350 mind.550 580 mind.120 520 600/900

Avant le montage

Préparation du mur

□ Le mur doit être bien plat et vertical.
□ Utilisez des chevilles pour assurer une retenue ferme.
Pour les appareils avec éclairage à l'arrière:

Si, sous la hotte aspirante, se trouve un habillage de niche directement monté contre le mur, ou bien si le mur est carrelé, l'appareil doit faire saillie de 15 mm max. pour éviter d'endommager le cache de la lampe.

Poids en kg:

	Air évacue Air recyclé
	20,260 cm 22,4
	23,290 cm 25,4

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementaire-ment posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

Caractéristiques électriques:

Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l'intérieur de l'appareil.

⚠ Toujours mettre l'appareil hors tension avant d'effectuer des réparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Conversion du mode Air évacué au mode Air recyclé

Conversion de la commande électronique au mode Air recyclé:

□ La hotte est livrée réglée en série sur le mode Air évacué.
Pour effectuer la conversion, il faut que la hotte aspirante soit raccordée électriquement mais hors tension.

1. Appuyez sur la touche Ⓑ et maintenez-la enfoncée.
2. Appuyez sur la touche ○ 📋 pendant 3 secondes env.

□ Un L apparaît à l'indicateur.

1. Relâchez les touches.

□ L'indicateur s'éteint au bout d'un instant.

Retour au mode d'évacuation de l'air à l'extérieur:

1. Répétez le processus.
   □ Un ≡ apparaît à l'indicateur.
2. Relâchez les touches.
   □ L'indicateur s'éteint au bout d'un instant.

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le filtre à graisse (voir la notice d'utilisation).
2. Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante.

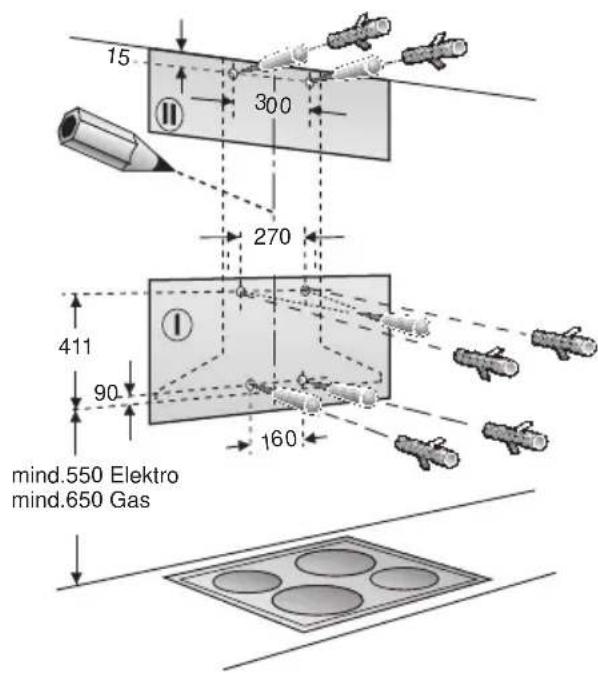

3. Posez le gabarit contre le mur et marquez grâce à lui l'emplacement des vis sur le mur.

⚠️ Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante.

1. Percer 4 trous pour la hotte aspirante et 2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.

⚠️ Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante. 4. Percer 4 trous pour la hotte aspirante et 2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.

15 300 270 411 90 160 mind.550 Elektro mind.650 Gas

Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.

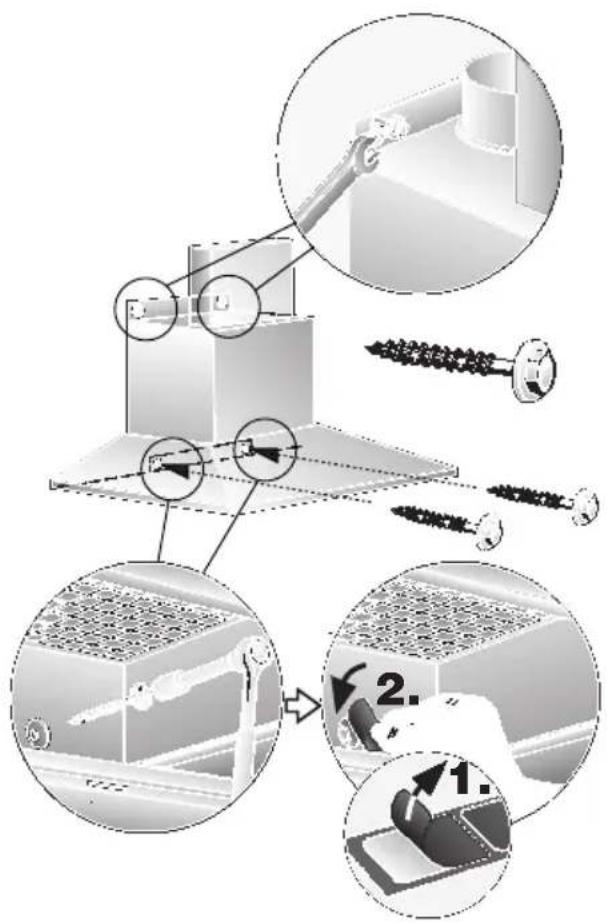

1. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.

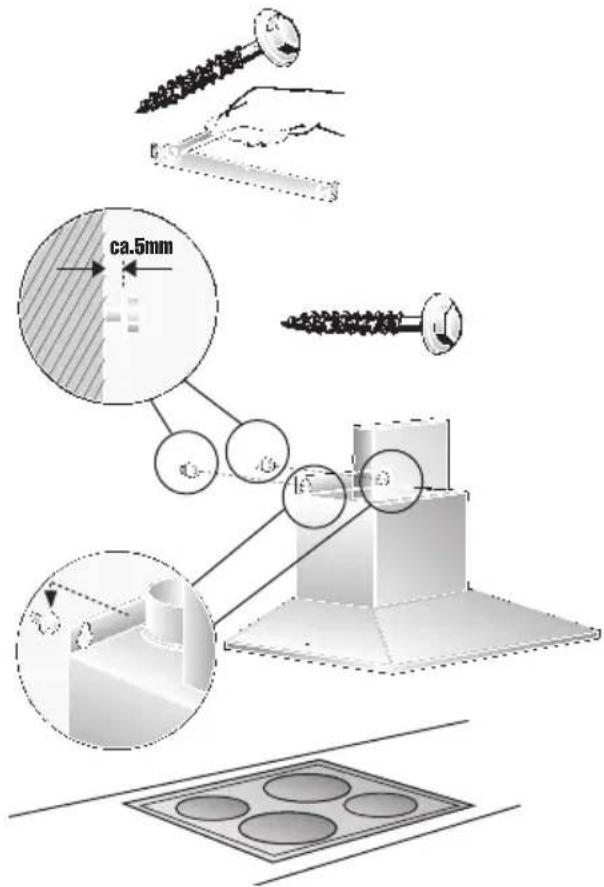

2. Vissez les deux vis hexagonales du haut jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.

3. Accrochez la hotte aspirante aux vis.

4. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.

5. Vissez les deux vis hexagonales du haut jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.
6. Accrochez la hotte aspirante aux vis.

ca.5mm 3

Encastrement

1. Vissez les vis hexagonales du bas.
   ⚠️ Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.
2. Collez une par une les pellicules plastique de protection sur les trous des 2 vis de fixation inférieures situés sur la grille protectrice.

1. Raccorder la hotte aux tuyaux.
2. Effectuer le branchement électrique de la hotte.
3. Retirez la pellicule de plastique protégeant les deux capots en inox.

⚠ Evitez d'endommager les surfaces lisses en acier inox.

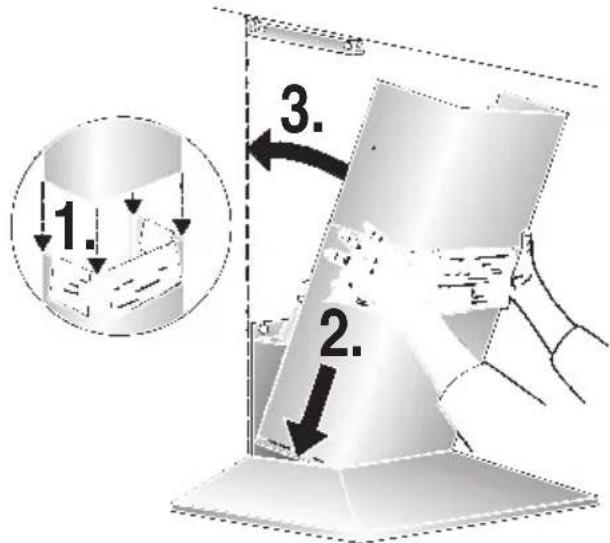

1. Insérer l'un dans l'autre les deux éléments du capotage-cheminée (les fentes de l'élément télescopique supérieur doivent être tournées vers le bas) puis les introduire dans la découpe ménagée à cet effet dans la hotte aspirante.

⚠ Evitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.

1. 2. 3.

1. Soulever l'élément supérieur puis le visser au moyen de deux vis contre la cornière de retenue.

1. Remettre le filtre à graisse en place (voir la notice d'utilisation).

		DHZ 5165
		351210
		DHZ 9054
		DHZ 9053
		DHZ 9550

DHZ 5165
DHZ 9054
DHZ 9053
DHZ 9550
