BRUGSANVISNING DKE985S BOSCH

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Driftsmuligheter

Viktige henvisninger:

Omsjalting til hånddrift:

☐ Aktiv-kullfilter inneholder ikke skadestoffer. De kan f.eks. kastes i bosset.

Rengjøring og pleie

Viktige henvisninger

Tilleggshenvisninger ved gasskomfyrer:

⚠️ Over gassbluss er det kun tillatt å montere en damphette med en minste avstand på 650 mm – fig. 1 – dersom følgende nominelle varmebelastning (Hs) ikke blir overskredet:

Gasskomfyrer

Belastning fra ett kokebluss	maks.	3,0 kW
Belastning fra alle kokeblussene	maks.	8,3 kW
Stekeovnsbelastning	maks.	3,9 kW

□ Gass kokeplater

Belastning fra ett kokebluss	maks. 3,9 kW
Belastning fra alle kokeblussene	maks. 11,3 kW

□ Gass-glasskeramikkokefelt

Opplysningene om den nominelle varmebelastningen gjelder ikke for glasskeramikkokefelt. Opplysningene fra produsenten av kokefeltet må absolutt overholdes.

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

315 mind.40 mind. 45 700-1105 130 565 350 mind.550 250 90 520 600/ 900

Slik oppnår du en optimal ytelse på damphetten:

☐ Fest utløpsrøret direkte til luftstussen.

Henvisning: Pass på spesialt tilbehør som eventuelt på monteres.

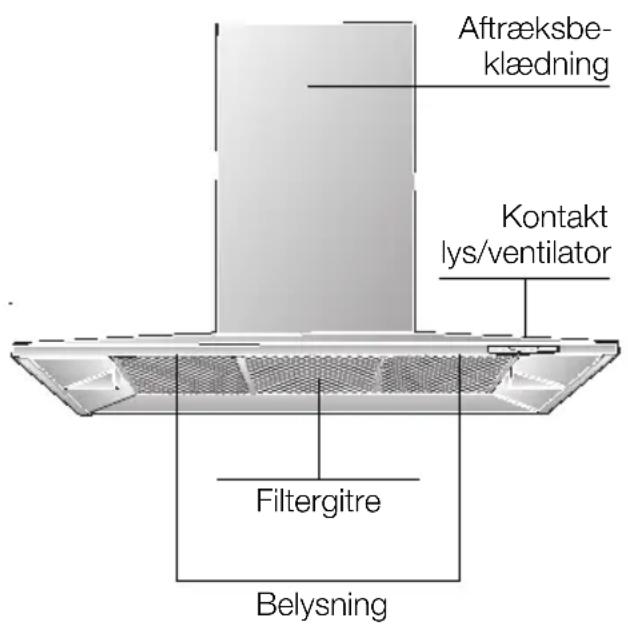

Beskrivelse af emhætten

Aftræksbe- klædning Kontakt lys/ventilator Filtergitre Belysning

Arbejdsfunktioner

Aftrækcirkulation

☐ Emhættens ventilator suger køkkendunst ind og leder den ud i det fri via fedtfiltret.
□ Fedtfiltret optager de faste bestanddele i køkkendunsten.
☐ Køkkenet er stort set fedt- og lugtfrit.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler), skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Arbejdsfunktioner

Dette kan opnås, hvis forbrændingsluften kan strømme efter igennem uaflukkelige åbninger, f.eks. i døre, vinduer og i forbindelse med tilførselsluft-/aftræksluftmurkasse eller ved hjælp af andre tekniske foranstaltninger, såsom gensidig aflåsning eller lignende.

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Oplysning: Når man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer.

Når emhætten bruges til luftcirkulation – med aktiv-filter –, kan driften gennemføres uden indskrænkning.

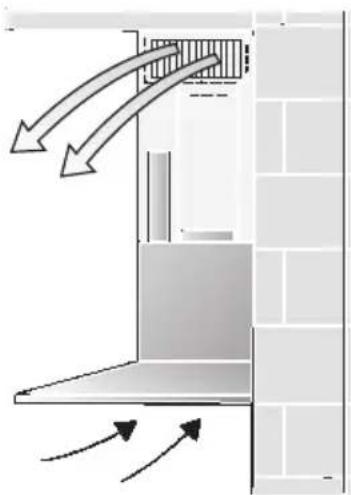

Luftcirkulation:

☐ Her skal der sættes et aktiv-filter ind (se filter og service).
Hele montagesættet og reserve-filtrene kan købes i specialforretninger. De tilsvarende tilbehørs-numre findes bagest i denne vejledning.
☐ Emhættens ventilator suger køkken-dunsten ind og leder den rengjort tilbage i køkkenet, efter at fedt- og aktiv-filtret har renset den.
□ Fedtfiltret optager de faste bestanddele i køkkendunsten.
☐ Aktiv-filtret binder lugtstoffer.

Inden emhætten tages i brug for første gang

Vigtige henvisninger:

☐ Denne brugsanvisning gælder for flere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke findes på din emhætte.
☐ Denne emhætte opfylder de gældende sikkerhedsbestemmelser.

Reparationer må kun udføres af fagfolk. Ufagligt udførte reparationer kan være til stor fare for den, der benytter apparatet.

☐ Du skal have læst brugsanvisningen grundigt igennem, før emhætten tages i brug.
Den indeholder vigtige oplysninger om sikkerhed, brug og pleje.
☐ Opbevar brugsanvisningen et sikkert sted. Den kan være nyttig, hvis emhætten overtages af andre.

⚠ Emhætten må ikke tages i brug, hvis den er beskadiget.
⚠ Tilslutningen og idrifttagningen må kun udføres af en fagmand.
⚠️ Emballagen skal bortskaffes forskriftsmæssigt (se montagevejledning).
⚠ Emhætten må kun benyttes med indsatte el-pærer.
⚠ Defekte lamper udskiftes straks for at undgå en overbelastning af de øvrige lamper.
⚠ Emhætten må aldrig benyttes uden fedtfilter.
⚠️ Overophedet fedt eller olie kan let antændes. Derfor må madretter med fedt eller olie som f.eks. pommes frites kun tilberedes under opsyn.

⚠️ Der må ikke flamberes under emhætten.

! Der er fare for ildebrand, när flammerne stiger op mod fedtfiltret.

⚠️ Over et ildsted til fast brændsel (kul, træ o.l.) er det kun under visse betingelser tilladt at benytte emhætten (se montagevejledningen).

Nedsænkede kogeplader med gas / gaskomfurer

⚠️ Gas-komfurer skal altid benyttes korrekt.

Vigtigt:

Flammerne fra gas-komfurer skal altid være dækket til med gryder, pander o.l.

På grund af den kraftige varme, som opstår fra de utildækkede gasflammer, kan der opstå skader på emhætten.

Betjening af emhætten

Køkkendunsten kan mest effektivt fjernes ved:

□ at tænde for emhætten når man begynder at lave mad.
☐ først at slukke for emhætten et par minutter efter, at man er færdig med at lave mad.
☐ På denne emhætte kan ventilatorerne stilles manuelt på det ønskede trin (manuel drift) eller reguleres automatisk (automatisk drift).

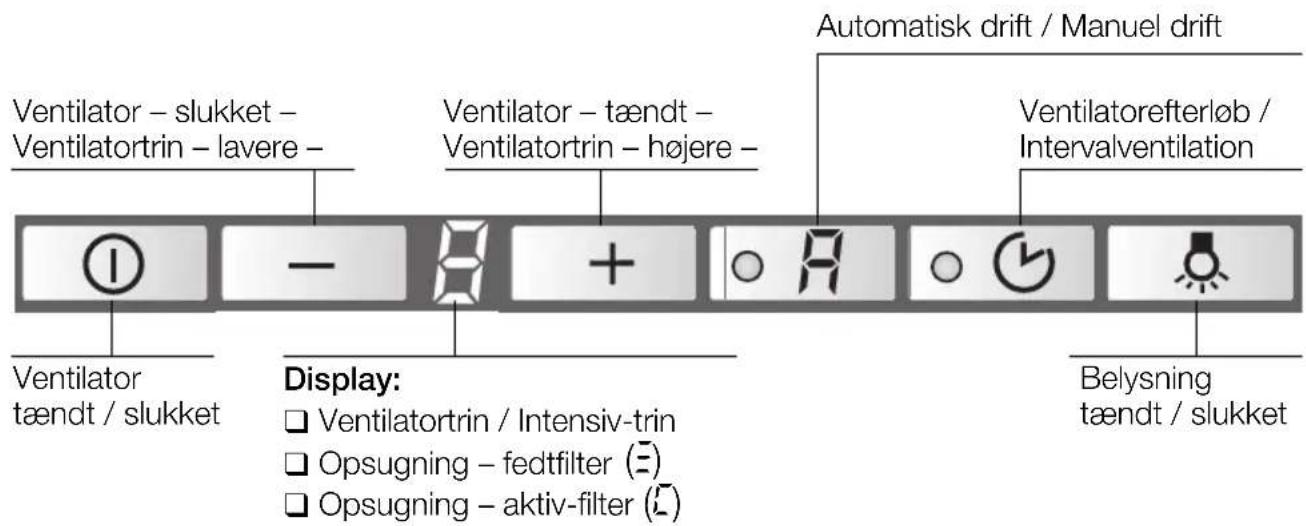

Ventilator – slukket – Ventilatortrin – lavere – Ventilator – tændt – Ventilatortrin – højere – Automatisk drift / Manuel drift Ventilatorefterløb / Intervalventilation Ventilator tændt / slukket Display: □ Ventilatortrin / Intensiv-trin □ Opsugning – fedtfilter (≡) □ Opsugning – aktiv-filter (≡) Belysning tændt / slukket

Manuel drift

Tænd:

1. Tryk på tasten + for at øge ventilator-trinnet eller tænde for intensiv-trinnet P.

☐ I intensiv-trinnet nås maks. effekt, som kun bør benyttes i kort tid. Hvis intensiv-trinnet ikke slukkes manuelt, springer ventilatoren automatisk tilbage til trin 2 efter 10 minutter.

1. Tryk på tasten – for at slukke for intensiv-trinnet ^1 , stille ventilatoren tilbage på ventilatortrin 3 - 2 - 1 og slukke for emhætten.

Betjening af emhætten

Automatisk drift

Tænd:

Tryk på tastenR.

☐ Det optimale ventilatortrin kobles automatisk via en sensor afhængigt af ens behov.

□ Automatikken arbejder i trin 1 - 3.

Intensiv-trin:

1. Tryk på tasten + for at indstille intensiv-trinnet P.

P + ≈

□ Automatisk drift er slukket.
☐ I intensiv-trinnet nås maks. effekt, som kun bør benyttes i kort tid. Hvis intensiv-trinnet ikke slukkes manuelt, springer ventilatoren automatisk tilbage til det optimale trin efter 10 minutter.

□ Automatisk drift er slukket igen.

Skift til manuel drift:

☐ Intervalventilation benyttes til at ventilere køkkenet hele døgnet. Den arbejder i timeinterval på laveste trin.

Tænd:

☐ Emhætten skal være slukket, når der tændes for intervalventilationen.

Tryk på tasten ○ ⏰.

☐ Ventilatoren går i 5 minutter på trin i. Derefter er ventilatoren slukket i 55 minutter. Denne cyklus gentages hver time.

Sluk:

Tryk på tasten ○ ⏰.

Betjening af emhætten

Sluk

Med ventilatorefterløb fra manuel drift:

□ Ventilatoren går i det sidst valgte trin.
□ Punktet blinker i displayet.
□ Ventilatoren slukker efter 10 minutter. Displaylamperne slukker.

Med ventilatorefterløb fra automatisk drift:

Tryk på tasten ○ ⏰.

☐ Ventilatorefterløbet starter først, när automatikken har stillet ventilatoren tilbage på trin 1.
☐ Punktet blinker i displaylampen.
□ Ventilatoren slukker efter 10 minutter. Displaylamperne slukker.

Uden ventilatorefterløb:

☐ Belysningen kan benyttes hele tiden. Også när emhætten er slukket.

Tænd/sluk:

Tryk på tasten ⚙️ .

A O ← →

Specialfunktioner

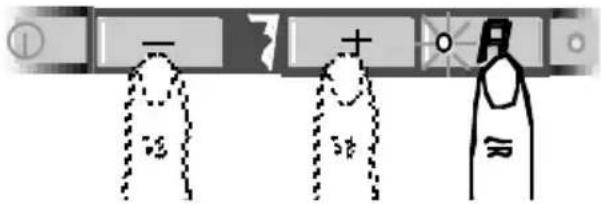

Indstilling af sensorstyringen:

1. Tryk på automatiktasten og hold den inde.
2. Tryk på tasten + eller - for at få vist den aktuelle indstilling.
3. Benyt tasten + eller - til at indstille sensoren.

□ Fabriksindstilling: 7.
□ Laveste indstilling: ☐.
☐ Højeste indstilling: 3.

Automatisk tænding af belysningen f.eks. med et tidsur:

□ Ventilator og belysning skal være slukket.

Tænd:

Tryk på tasterne ⚙ og① på samme tid.

□ Lyset tænder efter ca. 3 sekunder.

Sluk:

Gentag processen, mens lyset er tændt.

☐ Lyset slukker efter ca. 3 sekunder.

Filter og service

Fedtfilter:

Der er indsat metalfiltre til at optage de fedtholdige bestanddele i køkken-dunsten.

Filtermåtterne er lavet af ikke-brændbart metal.

Bemærk:

Efterhånden som filtrene fyldes med fedtholdige reststoffer, bliver de lettere antændeligt, og emhættens funktion kan nedsættes betydeligt.

Vigtigt:

Ved at rense metal-fedtfiltrene rettidigt kan De forebygge den brandfare, som kan opstå på grund af den kraftige varme under friturekogning eller stegning.

Opsugningsstop:

Når fedtfiltrene er fyldte og ikke kan suge mere fedt op, lyder der et signal i 10 sekunder og = lyser, når ventilatoren slukkes.

Så er det på høje tid at rengøre fedtfiltrene.

Rengøring af metalfedtfiltrene:

☐ Filtrene kan vaskes af i opvaske-maskinen. Derved er en let misfarvning mulig.

Vigtigt:

Helt fyldte metal-fedtfiltre må ikke vaskes af sammen med andet køkkengrej.

□ Vaskes filtrene af i hånden, skal de lægges i blød i meget varmt opvaskevand.

Derefter skal de børstes af, skylles godt ud og dryppes af.

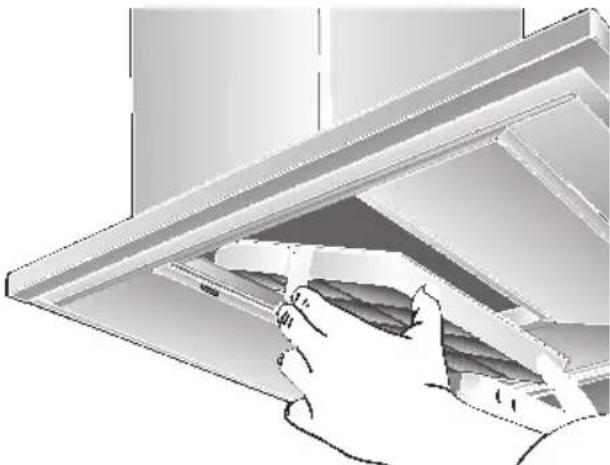

Metal-fedtfiltrene tages ud og sættes ind:

Pas på: Halogenlamperne skal være slukket og kølet af.

Pas på: Halogenlamperne skal være slukket og kølet af.

1. Tag fedtfiltrene ud (se Metal-fedtfiltrene tages ud og sættes ind).

2. Sæt aktivkul-filteret ind.

1. Tryk snipperne på begge sider ind, til de går i hak.

2. Sæt fedtfiltrene ind (se Metal-fedtfiltrene tages ud og sættes ind).

3. Sluk for meldingen £.

☐ Tryk på tasten Ⓓ i mindst 3 sekunder. Herefter slukker ⚠ i displaylampen.

Opsugningsstop:

Når aktivkul-filtret er fyldt og ikke kan suge mere fedt op, lyder der et signal i 10 sekunder og √ lyser, når ventilatoren slukkes. Så er det på høje tid at rengøre aktivkul-filtret.

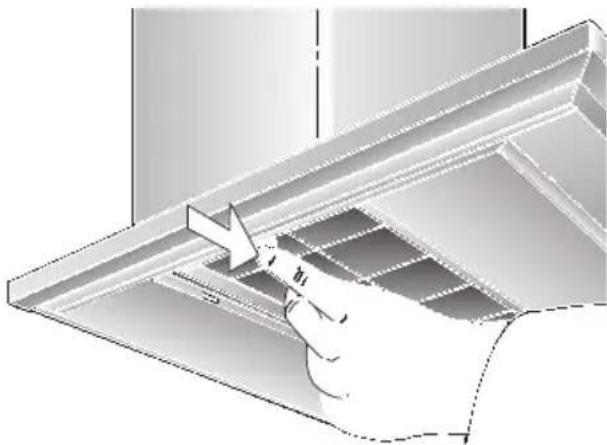

Udbygning:

Pas på: Halogenlamperne skal være slukket og kølet af.

1. Tag fedtfiltrene ud.
2. Tryk snipperne på begge sider ind og tag aktivkul-filteret ud nedad.

Udskiftning af aktivkul-filtret:

☐ Det kan købes i SPECIALFORRET-NINGER (se ekstra tilbehør). ☐ Der må kun benyttes originale filtre. Dermed garanteres der for optimal funktion.

Bortskaffelse af det gamle aktiv-filter:

☐ Aktiv-filtre indeholder ingen skadelige stoffer. De kan f.eks. bortskaffes som resterende affald.

Apparatet skal gøres strømløs ved at trække netproppen ud eller ved at afbryde for sikringen.

Når fedtfiltrene rengøres, skal det fedt vaskes af, der har sat sig på de tilgængelige dele af emhætten. Derved forebygges brandfaren, og en optimal funktion sikres.
☐ Emhætten vaskes af med meget varmt opvaskevand eller mildt vinduesrens.
Er emhætten meget snavset, forsøg da ikke at kradse snavset af. Brug i stedet en fugtig klud til at opløse det fastsiddende snavs.
□ Benyt ikke skurende midler eller grove køkkensvampe.
☐ Henvisning: Alkohol (sprit) må ikke benyttes på kunststofflader, der kan opstå matte pletter.

Pas på! Sørg for rigelig frisk luft i køkkenet, ingen åben ild!.

⚠ Tasterne på kontakterne må kun rengøres med en blød klud, som er vredet op i mildt opvaskevand. Der må ikke benyttes stålrens til kunststofflader.

Overflader af rustfrit stål:

□ Benyt en mild ikke skurende stålrens.

☐ Rengør kun overfladen i stålets sliberetning.

⚠ Flader af rustfrit stål må ikke rengøres med grove køkkensvampe og sand-, soda-, syre- eller chloridholdige rengøringsmidler!

Overflader af aluminium og kunststof:

□ Brug et vindueslæder eller en blød, fnugfri klud af microfibre.
□ Brug ikke tørre klude.
□ Brug et mildt vinduesrens.
□ Undgå brug af skrappe, syre- eller ludholdige rengøringsmidler.
□ Undgå brug af skuremidler.

Udskiftning af lamperne

1. Sluk for emhætten og afbryd strømmen til apparatet ved at trække stikket ud af stikkontakten eller slå sikringen fra.
   ⚠ Halogenlamperne bliver meget varme, när de er tændt. De er varme et godt stykke tid efter de er blevet slukket - fare for forbrænding.
2. Fjern lamperingen med en skruetrækker eller andet værktøj.

1. Sæt lamperingen på plads, til den falder i hak.
2. Sæt stikket ind i stikdåsen eller slå sikringen til igen.

Bemærk: Hvis belysningen ikke fungerer, kontrolleres lamperne for korrekt isætning.

Indstilling af opsugningsstop

Hvis det er nødvendigt at ændre funktionen (aftræk/luftcirkulation), skal også opsugningsstoppet til filtrene ændres (se Montagevejledning).

Driftsforstyrrelser

Hvis der fremkommer et ≡ eller et ∠ i displayet:

Se afsnit "Filter og vedligeholdelse".

Hvis emhætten ikke kan betjenes:

☐ Gør emhætten strømløs i ca. 1 minut ved at trække netstikket ud eller slå sikringen fra.

Derefter tændes emhætten igen.

Hvis De har spørgsmål, eller hvis der opstår driftsforstyrrelser, kan De ringe til service-værkstedet.

(se fortegnelsen over serviceværksteder).

Ved opkald bedes De angive:

E-nr.

FD

Notér numrene i de ovenstående rubrikker. Numrene finder De på typeskiltet på indersiden af emhætten, når filtergitteret er taget af.

Vigtige oplysninger

⚠ Udtjente apparater indeholder materialer, der er velegnede til genbrug. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Udtjente maskiner bør gøres ubrugelige.

⚠ Forpakningsmaterialet skal bortskaffes forskriftsmæssigt:

Vore produkter kræver en effektiv beskyttelsesemballage under transporten. I denne sammenhæng begrænser vi os til det absolut nødvendige. Emballagen er fremstillet af miljøvenlige materialer og kan behandles som andet normalt affald.

Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen eller Deres forhandler kontaktes.

⚠ Emhætten kan bruges som aftræk og til cirkulation.

⚠ Emhætten skal altid placeres lige midt over kogepladerne.

⚠ Den mindste afstand mellem elektriske kogeplader og emhættens nederste kant: 550 mm, Fig. 1.

Yderligere henvisninger ved gaskogeplader:

⚠️ Gaskogeplader skal monteres iht. gældende nationale love og bestemmelser (f.eks. i Tyskland: Tekniske Bestemmelser Gasinstallation TRGI).

⚠️ De passende indbygningsforskrifter og indbygningshenvisninger fra gaskoge-apparatets producent skal overholdes.

⚠ Emhætten må kun på den ene side være monteret ved siden af et højt skab eller en høj væg. Afstand mindst 50 mm.

⚠ Det er kun tilladt at montere emhætten over gaskogeplader, hvis en mindsteafstand på 650 mm – Fig. 1 – overholdes, og hvis følgende nominelle varmebelastninger (Hs) ikke overskrides:

☐ Gaskomfurer Belastning fra én kogeplade max. 3,0 kW Belastning fra alle kogeplader max. 8,3 kW Belastning fra bageovnen max. 3,9 kW

☐ Nedsænkede kogeplader med gas Belastning fra én kogeplade max. 3,9 kW Belastning fra alle kogeplader max. 11,3 kW

Gas-glaskeramikkogeplader Angivelserne om nominel varme- belastning gælder ikke for gas-glas- keramikkogeplader. Bemærk ubetinget angivelserne fra kogepladens producent.

Komfurer til fast brændsel Her gælder de max. nominelle varmebelastninger og den mindste afstand, som også gælder for gaskomfurer.

⚠ Det er kun tilladt at montere emhætten over et ildsted til faste brændstoffer, fra hvilke der kan udgå en brandfare (f.eks. gnister), hvis ildstedet har et lukket, ikke aftageligt dæksel og hvis de forskrifter, som gælder i Danmark, overholdes. Denne restriktion gælder ikke for gas-komfurer og nedsænkede kogeplader med gas.

⚠ Jo mindre afstanden er mellem emhætte og kogested, desto større er muligheden for, at der dannes vanddråber på undersiden af emhætten på grund af dampe, der stiger op.

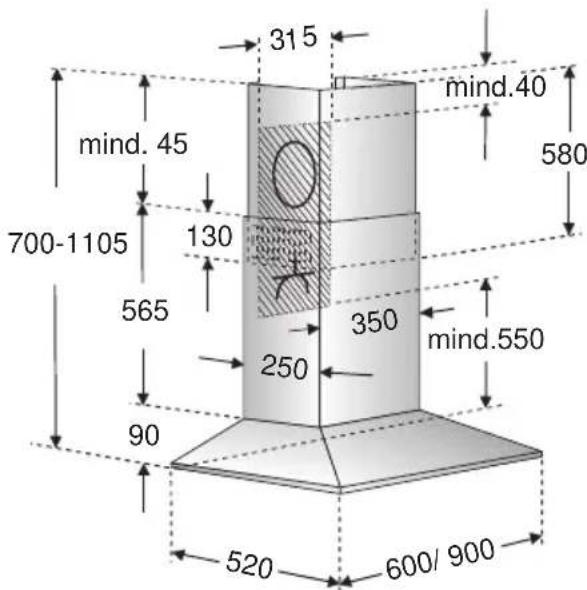

Inden monteringen

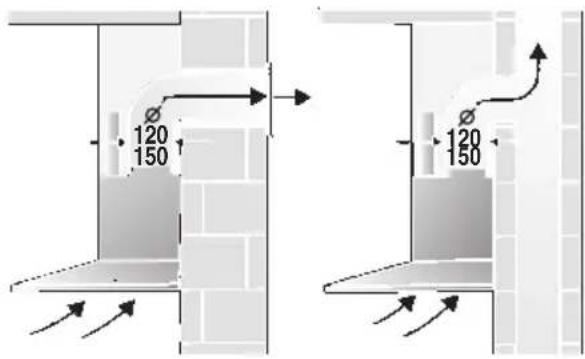

Aftræk

120 150 120 150

315 mind.40 mind. 45 700-1105 130 565 350 mind.550 250 90 520 600/ 900

Den brugte luft ledes væk gennem en luftskakt opad eller direkte ud gennem ydermuren.

Den brugte luft, der går bort, må hverken ledes ud i en røg- eller røggaskamin, der er i funktion, eller i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

Ved afledning af aftræk skal de stedlige og lovmæssige forskrifter følges (f.eks. bygningsforskrifterne i landet).

Ved luftens udstrømning til røg- og røggasskorstene, der er ude af drift, skal De overholde de i Danmark gældende bestemmelser.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler), skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Dette kan opnås, hvis forbrændingsluften kan strømme efter igennem uaflukkelige åbninger, f.eks. i døre, vinduer og i forbindelse med tilførselsluft-/aftræksluft-murkasse eller ved hjælp af andre tekniske foranstaltninger, såsom gensidig aflåsning eller lignende.

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Oplysning: Når man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer.

Når emhætten bruges til luftcirkulation – med aktiv-filter –, kan driften gennemføres uden indskrænkning.

Ledes den brugte luft ud gennem ydervæggen, bør der bruges en teleskopmurkasse.

Forudsætninger for at emhætten arbejder optimal:

□ Kort, glat aftræksrør.

Så få bøjede rør som muligt.

Brug så store rørdiametre som muligt og store rørbuer.

Brug af lange, rå rør til aftræksluft, mange rørbøjninger eller små rørdiametre medfører afvigelse af den optimale lufteffekt, og samtidig øges støjen.

Runde rør:

Vi anbefaler: Indvendig diameter på 150 mm, dog mindst 120 mm.

☐ Flade kanaler skal have en indvendig diameter, der svarer til de indvendige diametre på de runde rør.

☐ Drejer det sig om andre rørdiametre:

Sættes et tætningsbånd i.

□ Ved aftræksdrift skal man sørge for tilstrækkelig lufttilførsel.

Tilslutning med aftræksrør ∅ 150 mm:

☐ Aftræksrøret fastgøres direkte på aftræksstudsen.

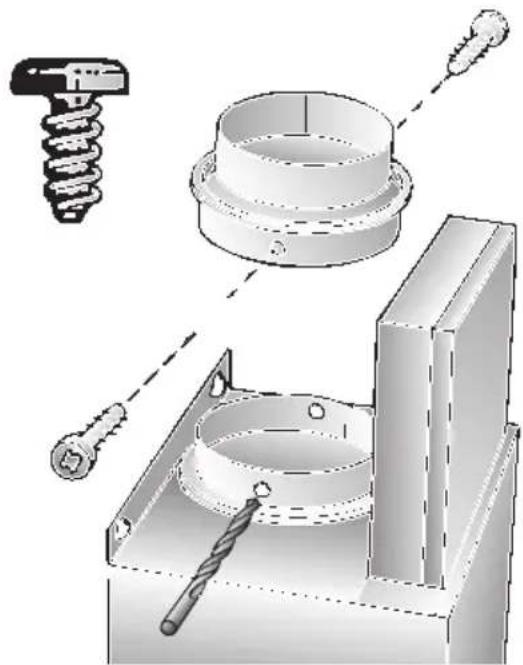

Tilslutning med aftræksrør ∅ 120 mm:

☐ Anbring reduktionsstudsen i luftstudsen, forbor 2 huller med en diameter på 3 mm og skru den fast.

Fastgør aftræksrøret på reduktionsstudsen.

Luftcirkulation

□ Med aktiv-filter hvis aftræk ikke er mulig.

⚠ Hele montagesæt- tet kan købes i specialforretninger.

De tilsvarende tilbehørs-numre findes bagest i denne vejledning.

Forberedelse af væggen

□ Væggen skal være jævn og lodret.

☐ Sørg for at dyvlerne sidder rigtigt fast i væggen.

☐ Hvis apparatet har belysning bagved: Hvis der monteres en nichebeklædning eller anbringes fliser på væggen imiddelbart under emhætten, må fremspringet maks. være 15 mm, da lampen ellers beskadiges.

Vægt i kg:

	Aftræk	Luft-cirkulation
	20,260 cm	22,4
	23,290 cm	25,4

Der forbeholdes ret til kontruktionsændringer indenfor den tekniske udviklings rammer.

Emhætten må kun sluttes til en stikdåse med jordledning, der er installeret iht. de gældende bestemmelser. Stikdåsen skal helst anbringes direkte bagved aftræksbeklædningen.

Elektriske data:

De findes på typeskiltet på indersiden af emhætten og kan ses, når filterrammerne tages af.

⚠ Ved reparationer skal emhætten altid gøres strømfrit.

Længde på tilslutningsledningen: 1,30 m.

Er det nødvendigt med fast tilslutning:

Emhætten må kun tilsluttes af en el-installatør, der er godkendt af det pågældende elektricitetsværk.

Ved installationen skal der benyttes en skilleanordning. Ved skilleanordning forstås en kontakt med en kontaktåbning på mere end 3 mm og udkobling af alle poler.

Herunder hører ledningssikrings-kontakter og kontaktorer.

Dette apparat opfylder gældende EECbestemmelser om radiostøjdæmpning.

Omstilling aftræk – luftcirkulation

Elektronisk styring omstilles til luftcirkulation:

☐ Emhætten er seriemæssigt indstillet til aftræk.
☐ Emhætten skal være tilsluttet og slukket.

1. Tryk på tasten Ⓓ og hold den inde.
2. Tryk på tasten ○ 📋 i ca. 3 sekunder.
   ☐ På displayet fremkommer £.
3. Slip tasterne.
   □ Displayet slukker efter kort tid.

Indstilling på aftræk:

1. Gentag processen.
   ☐ På displayet fremkommer ̄.
2. Slip tasterne.
   □ Displayet slukker efter kort tid.

Montering

Denne emhætte er beregnet til montering på en køkkenvæg.

1. Fjern fedtfilter og lampeskærm (se brugsanvisning).

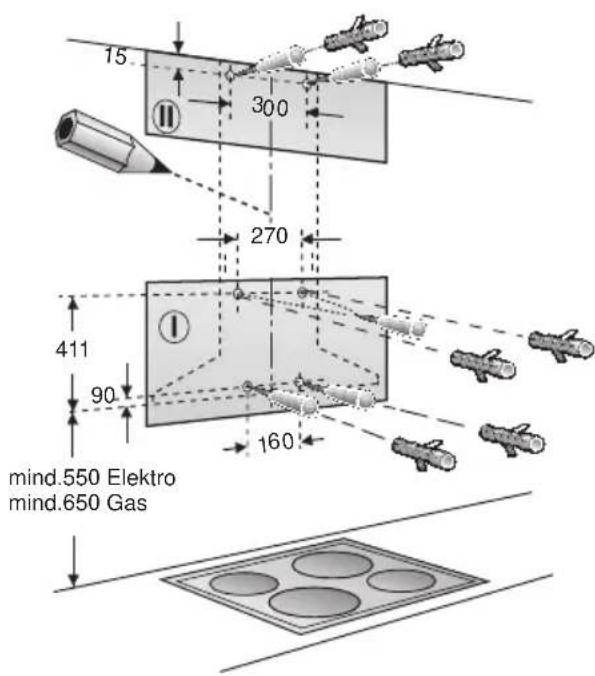

2. Træk en linie på væggen midt over kogepladerne fra loftet til emhættens nederste kant.
3. Brug skabelonen til at opmærke de ønskede positioner til skruerne på væggen.

⚠ Den mindste afstand mellem elektriske kogeplader og emhættens nederste kant: 550 mm mellem gaskogeplader og emhættens nederste kant: 650 mm skal overholdes. Den nederste kant på skabelonen svarer til den nederste kant på emhætten.

1. Bor 4 huller til emhætten og 2 huller til aftræksbeklædningen ( 8 mm) og tryk dyvlerne ind i væggen, så de flugter med væggen.

⚠ Den mindste afstand mellem elektriske kogeplader og emhættens nederste kant: 550 mm mellem gaskogeplader og emhættens nederste kant: 650 mm skal overholdes. Den nederste kant på skabelonen svarer til den nederste kant på emhætten. 4. Bor 4 huller til emhætten og 2 huller til aftræksbeklædningen (ø 8 mm) og tryk dyvlerne ind i væggen, så de flugter med væggen.

15 300 270 411 90 160 mind.550 Elektro mind.650 Gas

Henvisning: Vær opmærksom på ekstra tilbehørsdele, som evt. skal monteres.

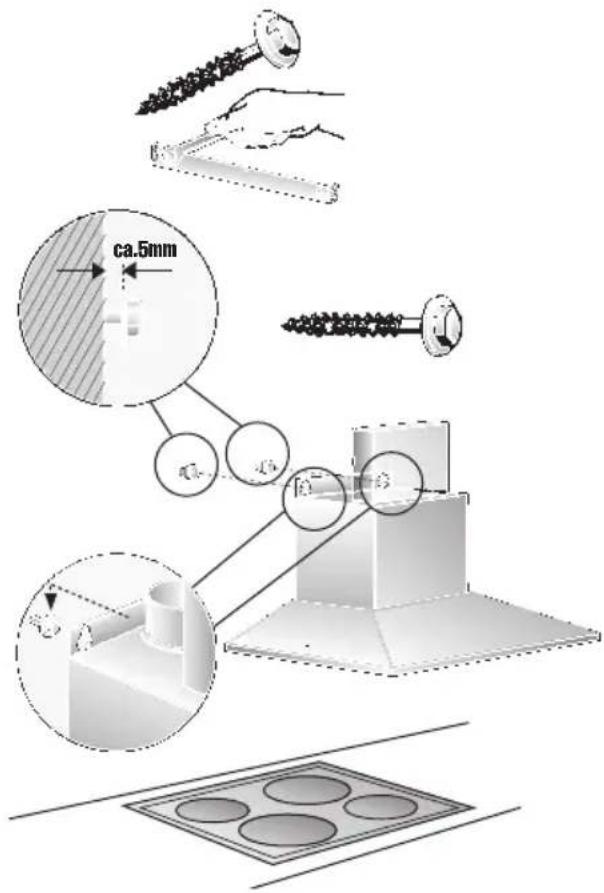

1. Fastskru holdevinklen til aftræksbeklædningen.
2. Idrej de to øverste unbrakoskruer, indtil ca. 5 mm bliver tilbage.
3. Fastgør emhætten på skruerne.

ca.5mm

Montering

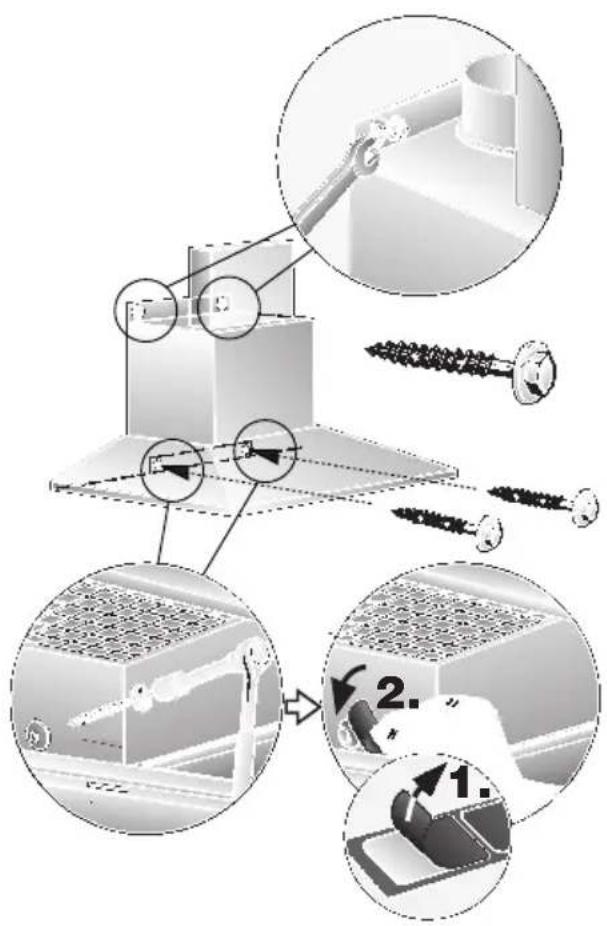

1. Idrej de to nederste unbrakoskruer.

⚠ Emhætten skal justeres rigtigt, før de 4 skruer fastspændes

1. Klæb beskyttelsesfolie på hullerne til de 2 nederste skruer på beskyttelses-gitteret.

1. Rørforbindelse etableres.

2. Elektrisk forbindelse etableres.

3. Træk beskyttelsesfoliet af de to aftræksbeklædninger.

⚠️ Undgå beskadigelser af de sarte overflader af rustfrit stål.

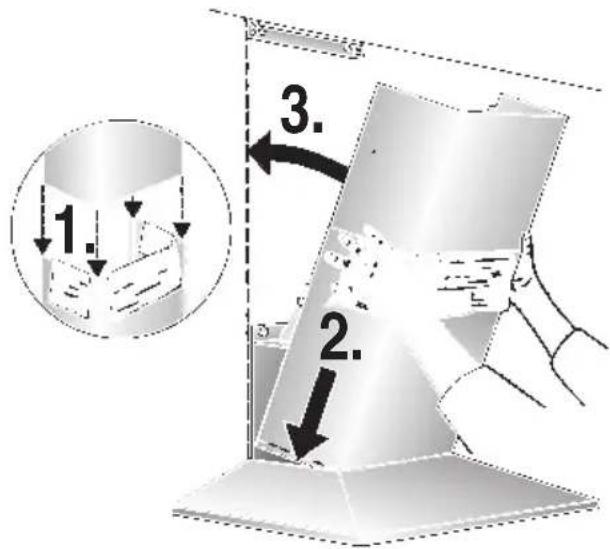

1. De to aftræksbeklædninger skubbes ind i hinanden (åbningerne på den øverste teleskopdel skal vende nedad) og sættes ind i udsnittet på emhætten.

⚠️ Skub delene forsigtigt ind i hinanden, så de ikke bliver ridsede. De kan f.eks. lægge skabelonen hen over kanten på den nederste aftræksbeklædning.

1. 2. 3.

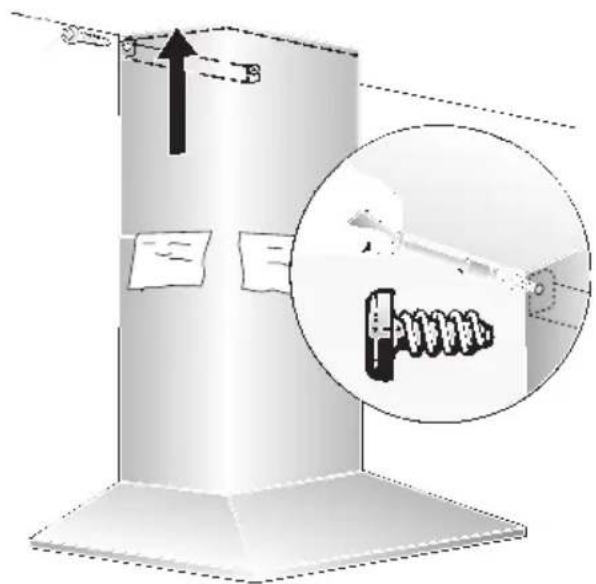

1. Løft den øverste del op og skru den fast til holdevinklen på siden med 2 skruer.

1. Sæt fedtfilter og lampeskærm på plads igen (se brugsanvisning).

Notizen

Notes

Noticias
