Instrucciones para el uso:

Descripción del aparato

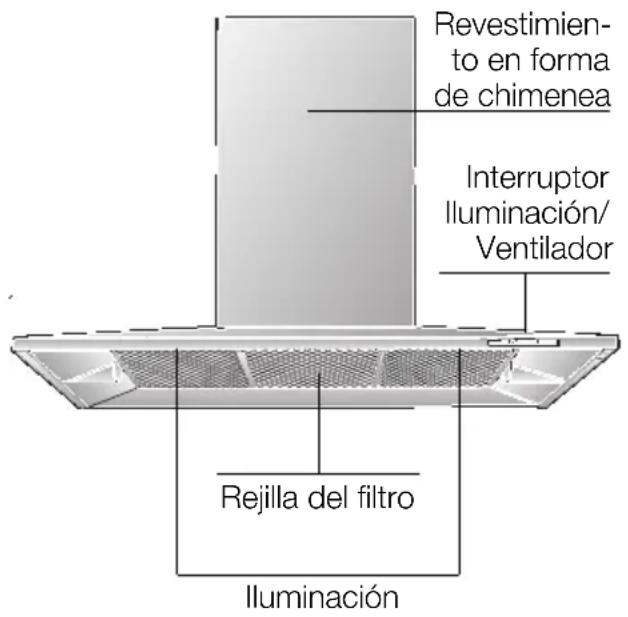

Revestimiento en forma de chimenea Interruptor Iluminación/ Ventilador Rejilla del filtro Iluminación

Modalidades de funcionamiento

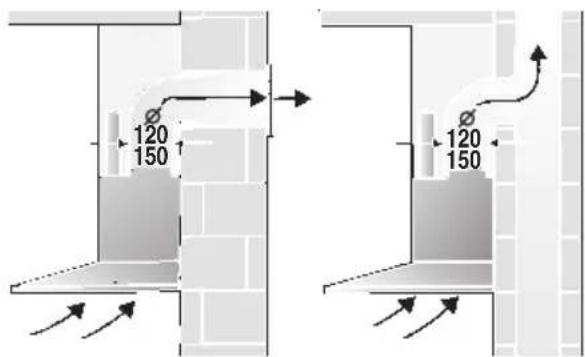

Evacuación del aire hacia el exterior:

El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa.
□ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina.
□ La cocina queda así prácticamente libre de grasa y olores.

Si se utiliza la campana con evacuación del aire al exterior simultánea-mente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantá-neos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Modalidades de funcionamiento

Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.

Evacuación del aire hacia el interior (sistema de recirculación del aire):

Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones).

El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso.

El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina.

□ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina.

□ El filtro de carbón activo absorbe el olor.

Antes de la puesta en marcha inicial del aparato:

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto.
□ Esta campana extractora cumple las normas y disposiciones específicas en materia de seguridad.

Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo.

Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.

⚠ Si el aparato presentara daños o desperfectos, no deberá ser utilizado.
⚠️ La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por un técnico especialista del ramo.
⚠ Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora).
Utilizar la campana extractora sólo con las lámparas de iluminación montadas.
⚠ Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes.
⚠️ No usar nunca la campana extractora sin incorporar el filtro antigrasa.
⚠ Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., sólo deberán prepararse bajo vigilancia.

□ Antes de emplear el aparato nuevo deberá leer detenidamente las instrucciones de servicio de la cocina eléctrica. En ella se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina.
□ Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.

⚠️ No preparar alimentos o platos flameados directamente debajo de la campana extractora.

La grasa acumulada en el filtro antigrasa ! podría incendiarse por las llamas que ■ suben!

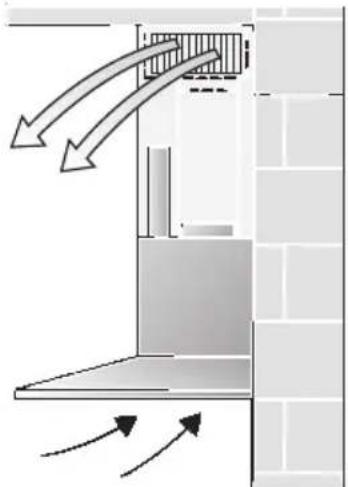

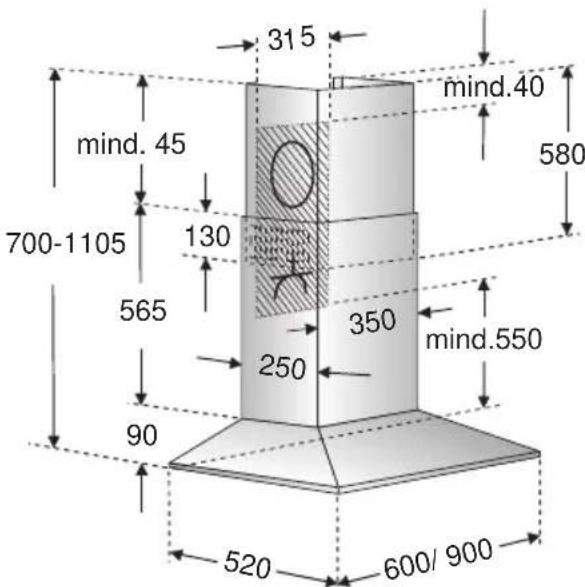

El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).

Placas de cocción de gas / Hornos de gas

Utilizar los quemadores de gas correctamente.

Importante:

Las llamas de los quemadores de gas deberán encontrarse siempre cubiertas con un recipiente.

El fuerte calor desprendido por las llamas de gas podría ocasionar desperfectos de consideración en la campana extractora!.

Manejo de la campana extractora

⚠️ La manera más eficaz de absorber los vahos producidos en la cocina durante la preparación de los alimentos es:

□ Conectando la campana extractora al comenzar a trabajar.
□ Desconectando la campana extractora al cabo de unos minutos después de haber concluido los trabajos.
□ El presente aparato permite ajustar la potencia del ventilador manualmente («Funcionamiento manual») o automáticamente («Funcionamiento automático»).

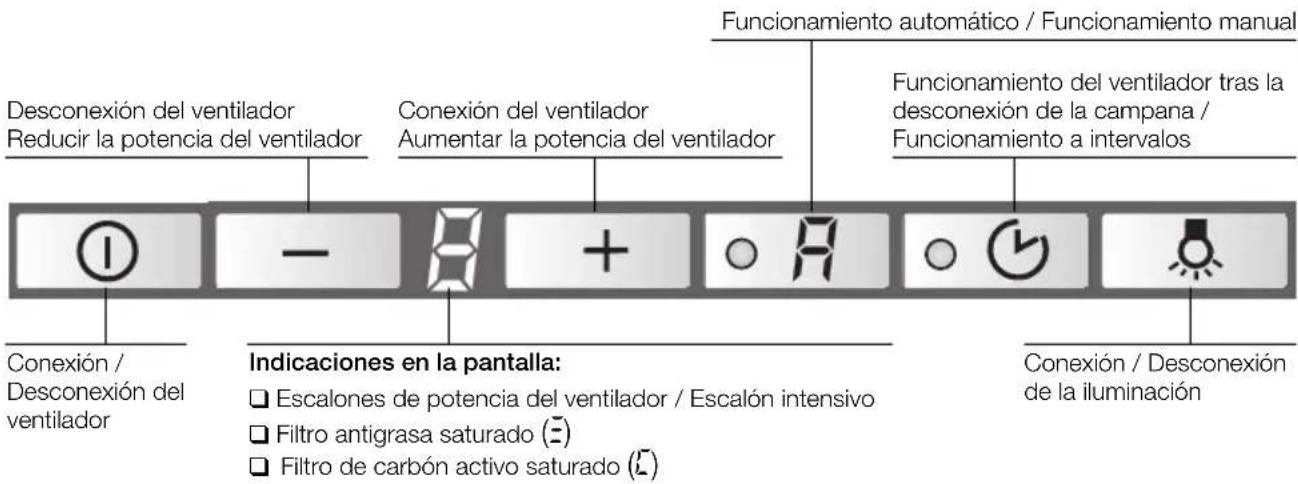

Desconexión del ventilador Reducir la potencia del ventilador Conexión del ventilador Aumentar la potencia del ventilador Funcionamiento automático / Funcionamiento manual Funcionamiento del ventilador tras la desconexión de la campana / Funcionamiento a intervalos Conexión / Desconexión del ventilador Indicaciones en la pantalla: Escalones de potencia del ventilador / Escalón intensivo Filtro antigrasa saturado (E) Filtro de carbón activo saturado (L) Conexión / Desconexión de la iluminación

Funcionamiento manual

Conexión:

Pulsar la teclas Ⓐ o +.

□ El ventilador comienza a funcionar en el escalón de potencia.

Seleccionar los escalones de potencia del ventilador / Escalón intensivo:

1. Pulsando la tecla + se puede aumentar la potencia del ventilador o ajustar el escalón de funcionamiento intensivo P.

En el escalón de funcionamiento intensivo, el ventilador trabaja a su máxima potencia. Esta opción, sin embargo, sólo se seleccionará durante breves instantes. En caso de no desactivar manualmente el escalón intensivo, el ventilador reduce automáticamente su potencia al escalón.

1. Pulsando la tecla — se puede desactivar el escalón de funcionamiento intensivo P, reducir la potencia ajustada a los escalones 3 — 2 — 1 o desconectar la campana extractora.

Comutar el ventilador a la modalidad «Funcionamiento automático»:

□ Pulsando la tecla A se puede conmutar en cualquier momento de la modalidad «Funcionamiento manual» a la modalidad «Funcionamiento automática».

Manejo de la campana extractora

Funcionamiento automático Conexión:

Pulsar la tecla R.

□ El ventilador trabaja como mínimo, en el escalón de potencia ^1 .

Escalones de potencia del ventilador:

El escalón de potencia óptimo es seleccionado automáticamente a través de un sensor.

El circuito automático trabaja con tres escalones de potencia.

Escalón intensivo:

1. Pulsando la tecla + se puede activar el escalón intensivo F.

P + ≈

□ La modalidad «Funcionamiento automático» está desactivada.

En el escalón de funcionamiento intensivo, el ventilador trabaja a su máxima potencia. Esta opción sólo deberá seleccionarse durante unos breves instantes. En caso de no desactivar manualmente el escalón intensivo, el ventilador reduce automáticamente su potencia al escalón 2.

1. Pulsando la tecla — se puede desactivar el escalón de funcionamiento intensivo.

□ La modalidad «Funcionamiento automático» vuelve a activarse.

Commutar el ventilador a la modalidad «Funcionamiento manual»:

□ Pulsando la tecla R se puede conmutar en cualquier momento de la modalidad «Funcionamiento automático» a «Funcionamiento manual».

Funcionamiento a intervalos

Para ventilar la cocina en intervalos de una hora, con el ventilador ajustado a la mínima potencia, las veinticuatro horas del día.

Conexión:

□ La campana extractora tiene que estar desconectada antes de activar la opción «Funcionamiento a intervalos».

Pulsar la tecla ◦ ⏰.

El ventilador trabaja durante 5 minutos en el escalón de potencia!, desconectándose a continuación durante 55 minutos. Esta operación se repite cada hora.

Desconexión:

Pulsar la tecla ○ 📋.

Desconexión

Con funcionamiento del ventilador tras la desconexión de la campana, habiendo seleccionado la modalidad «Funcionamiento manual»:

Pulsar la tecla ○ Ⓤ.

A + ○ A ≈

Manejo de la campana extractora

□ El ventilador trabaja con el último escalón de potencia ajustado.
□ El punto en la pantalla de visualización destella.
El ventilador se desconecta al cabo de 10 minutos y las pantallas de visualización se desactivan.

Con funcionamiento del ventilador tras la desconexión de la campana, habiendo seleccionado la modalidad «Funcionamiento automático»:

Pulsar la tecla ○ 📋.

El ciclo de funcionamiento del ventilador sólo se inicia tras ajustar el circuito automático la potencia del ventilador al escalón.
□ El punto en la pantalla de visualización destella.
El ventilador se desconecta al cabo de 10 minutos y las pantallas de visualización se desactivan.

Sin funcionamiento del ventilador tras la desconexión de la campana:

Pulsar la tecla ①.

I — 8

Iluminación

□ La iluminación se puede activar en cualquier momento, con independencia de que la campana esté conectada o no.

Funciones especiales

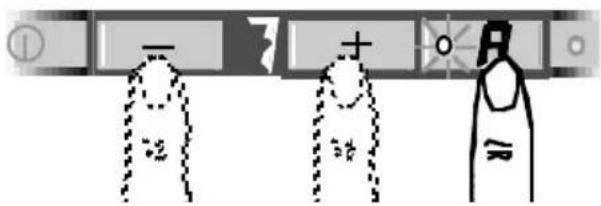

Ajustar la sensibilidad del control por sensores:

1. Pulsar la tecla para funcionamiento automático, manteniéndola oprimida.
2. Pulsando las teclas + o - se muestra en la pantalla de visualización la sensibilidad ajustada en el aparato.
3. Modificar la sensibilidad del control por sensores pulsando las teclas + o -.

□ Sensibilidad ajustada de fábrica: 7.
□ Mínimo valor seleccionable: 0.
□ Máximo valor seleccionable: 9.

Activación automática de la iluminación, por ejemplo a través de un temporizador:

□ El ventilador y la iluminación tienen que estar desconectados.

Conexión:

Pulsar simultáneamente las teclas y ①.

□ Al cabo de 3 segundos, la iluminación se conecta a modo de confirmación.

Desconexión:

Repetir la operación con la iluminación activada.

□ Al cabo de 3 segundos, la iluminación se desconecta a modo de confirmación.

Filtros y mantenimiento

Filtro antigrasa:

Para retener las partículas de grasa contenidas en el vaho de la cocina se montan filtros metálicos.

Las esterillas de filtro son de metal antiinflamable.

¡Atención!

A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.

¡Importante!:

La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.

Indicación del grado de saturación de grasa del filtro:

En caso de estar saturados los filtros se activa, tras desconectar el ventilador, durante 10 segundos una señal de aviso acústica, iluminándose en la pantalla de visualización de la campana la letra =. En tal caso deberá limpiarse el filtro de la grasa acumulada.

Limpieza del filtro antigrasa metálico:

□ Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos.

Importante:

No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.

□ En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir.

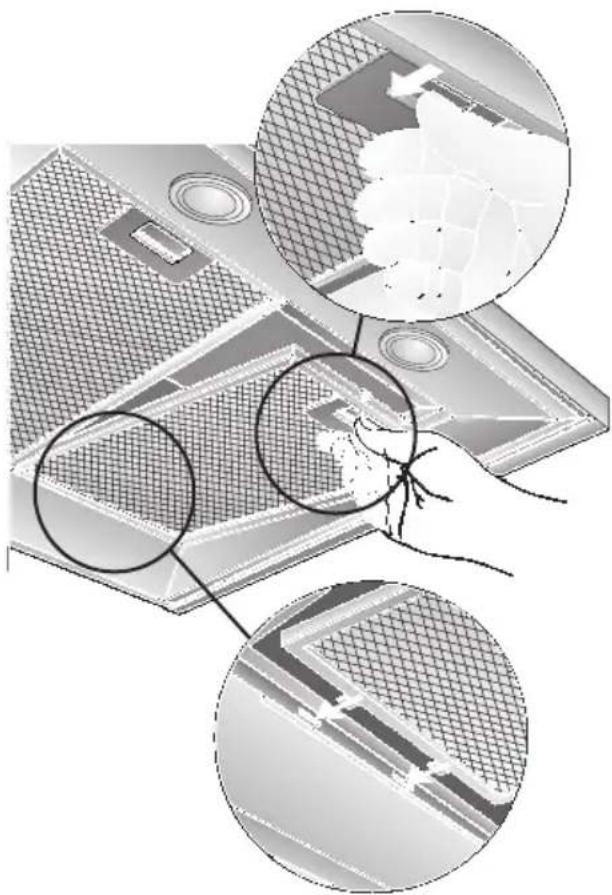

Desmontar y montar los filtros antigrasa metálicos:

¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

1. Presionar el enclavamiento de los filtros antigrasa en dirección a la flecha. Abatir los filtros antigrasa hacia abajo.

1. Limpiar los filtros.

2. Montar los filtros limpios en su sitio.

3. Borrar la ÷ de la pantalla de visualización.

□ Pulsar la tecla ① durante un período mínimo de 3 segundos. La = desaparece de la pantalla.

Filtros y mantenimiento

Filtro de carbón activo:

Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire).

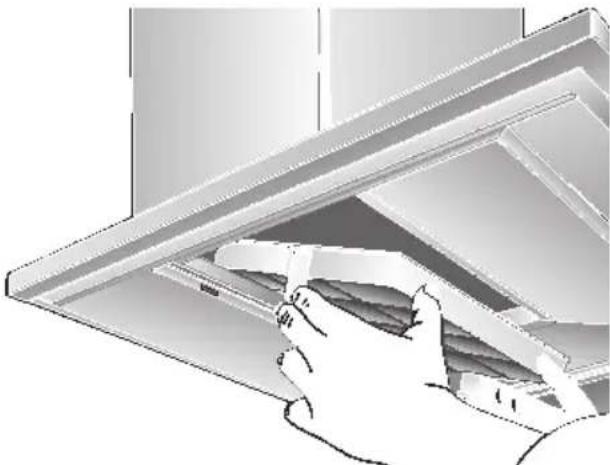

Montar el filtro:

¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

1. Desmontar los filtros antigrasa (véase a este respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos».
2. Montar el filtro de carbón activo.

1. Enclavar las lengüetas de sujeción en ambos lados del filtro.
2. Montar los filtros antigrasa (véase al respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»).
3. Borrar la de la pantalla de visualización.

☐ Pulsar la tecla ① durante un período mínimo de 3 segundos. La ⚣ desaparece de la pantalla.

Indicación del grado de saturación de grasa del filtro:

En caso de estar saturado el filtro de carbón activo, se activa, tras desconectar el ventilador, durante 10 segundos una señal de aviso acústica, iluminándose en la pantalla de visualización de la campana la letra. En tal caso deberá sustituirse el filtro de la grasa acumulada.

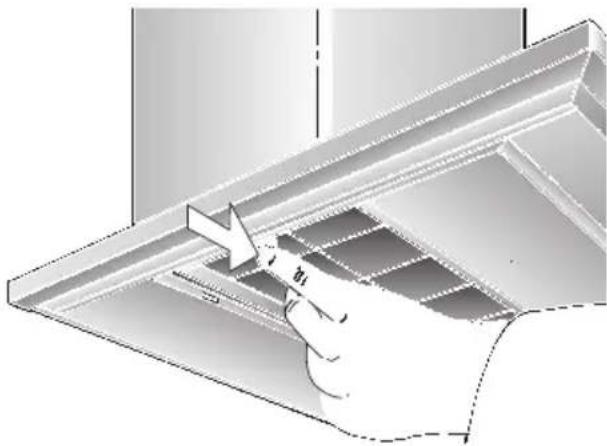

Desmontar el filtro de carbón activo:

¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

1. Desmontar los filtros antigrasa.
2. Oprimir las lengüetas de sujeción por ambos lados y retirar el filtro de carbón activo hacia abajo.

1. Montar los filtros antigrasa.

Sustituir el filtro de carbón activo:

El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales).
□ Utilizar sólo filtros originales del Fabricante.

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.

Evacuación del filtro de carbón activo usado:

Los filtros de carbón activo no incorporan ningún tipo de material o substancia tóxica o nociva. Por esta razón pueden evacuarse conjuntamente con los desechos domésticos (cubo de basura).

Limpieza y cuidados

Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.

□ Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva óptimo funcionamiento.
□ Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora.
□ En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave.
☐ No rascar la suciedad reseca acumulada. Reblandézcala primero aplicando sobre la misma un paño húmedo. No utilizar agentes o esponjas abrasivos.
□ Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.

Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!

⚠ Limpiar el mando desplazable del ventilador sólo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave).

¡No usar limpiadores de acero para limpiar el mando desplazable!

Superficies de acero inoxidable:

□ Usar un limpiador para acero inoxidable suave, no abrasivo.

□ Limpiar el metal sólo en dirección al pulido.

¡No limpiar las superficies de acero inoxidable con esponjas abrasivas! ¡No emplear detergentes que contengan arena, sosa, ácidos o cloruro!

Superficies de aluminio y plástico:

□ Utilizar sólo paños suaves para limpieza de ventanas, libres de pelusas o paños de microfibra.
□ No utilizar paños secos.
□ Utilizar un agente limpiacristales suave.
□ No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis.
□ No utilizar agentes frotadores.

Sustituir las lámparas

1. Desconectar la campana extractora de la red eléctrica, extrayendo el cable de conexión de la toma de corriente o a través del fusible.
   ⚠ Las lámparas halógenas alcanzan durante su funcionamiento unas elevadas temperaturas. Por ello existe peligro de quemaduras incluso algún tiempo después de haberlas desconectado.
2. Extraer el cristal protector del emplazamiento con ayuda de un destornillador o cualquier objeto semejante.

1. Sustituir la lámpara halógena por una lámpara halógena corriente, 12 V, máx. 20 W, base G 4).

Atención: Portalámparas con acoplamiento de clavijas. Usar un paño para manipular la lámpara.

1. Colocar el cristal protector en su emplazamiento y encajarlo.
2. Restablecer la alimentación de corriente introduciendo el cable de conexión en la toma de corriente o a través del fusible.

Advertencia: En caso de no funcionar la iluminación de la campana, verificar si se han montado las lámparas correctas.

Ajustar la indicación del grado de saturación del filtro

En caso de que fuera necesario modificar la modalidad de funcionamiento de la campaña extractora de evacuación del aire al exterior a evacuación del aire al interior, hay que modificar también la indicación del grado de saturación del filtro, adaptándolo a los filtros usados (véanse al respecto las instrucciones de montaje).

Averías y perturbaciones

En caso de que en la pantalla de visualización aparezcan las letras =:

□ Véase al respecto el capítulo «Filtros y mantenimiento».

En caso de no poder accionar los mandos ni activar las funciones de la campana extractora:

☐ Dejar la campana sin corriente durante aproximadamente 1 minuto extrayendo el enchufe de la toma de corriente o desconectando el fusible de la red. Conectar a continuación la campana extractora.

En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.

(Véase al respecto la lista con las delegaciones y distribuidores oficiales).

Para cualquier consulta deberán indicarse los números de producto y de fabricación:

N° E

FD

Anote las números correspondientes a su aparato en los espacios correspondientes. Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro dentro de la campana extractora.

⚠️ No tire su aparato usado al vertedero más próximo. Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centrooficial de recogida o recuperación demateriales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo.

⚠ Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.

Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.

⚠️ La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire).

⚠ Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice).

⚠ La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 550 mm (Fig. 1).

Advertencias adicionales relativas a las cocinas de gas:

Al proceder al montaje de los quemadores de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada pa's (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).

⚠️ Respetar las normas y disposiciones. así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas.

⚠️ Esta campana extractora sólo deberá montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm.

⚠ El montaje de las campanas extractoras por encima de una cocina o placa de cocción de gas sólo está permitido si se observa una distancia mínima de 650 mm (Fig. 1) y no se superan las siguientes cargas térmicas nominales:

□ Cocinas de cocción de gas

Carga térmica de un quemador de gas	máx.	3,0 kW
Carga térmica de todos los quemadores de gas	máx.	8,3 kW
Carga térmica del horno	máx.	3,9 kW

□ Placas de cocción (encimeras) de gas

Carga térmica de un quemador de gas	máx. 3,9 kW
Carga térmica de todos los quemadores de gas	máx. 11,3 kW

□ Placas (encimeras) vitrocerámicas de gas

Los valores acerca de la carga térmica nominal no son válidos para las placas vitrocerámicas de gas. Por lo tanto, es imprescindible observar las referencias que facilite el fabricante de la placa vitrocerámica.

□ Cocinas para combustibles sólidos

Para este tipo de cocinas rigen los mismos valores que para las cocinas de gas en cuanto a la carga térmica admisible y la mínima distancia a observar.

⚠️ La campana sólo se podrá montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas.

Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.

Funcionamiento con evacuación del aire al exterior

120 150 120 150

El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.

Antes de proceder a los trabajos de evacuación del aire al exterior, deberá observar las disposicones legales de su localiad (por ejemplo el reglamento local para el permiso de edificación).

En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con evacuación del aire al exterior simultá- neamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

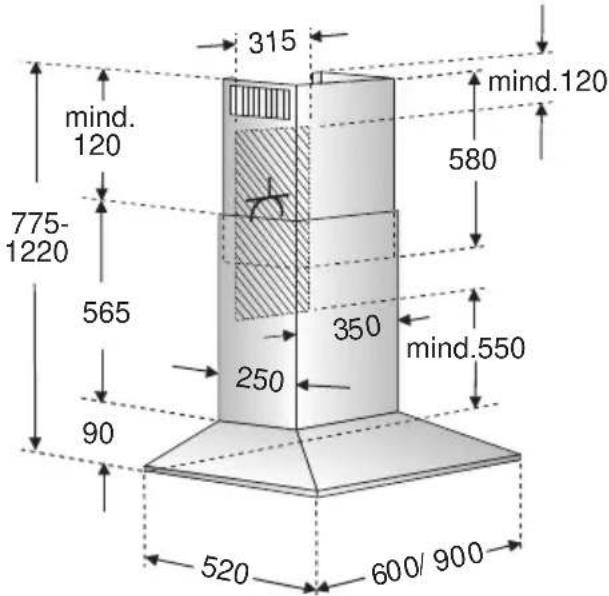

315 mind.40 mind. 45 700-1105 130 565 350 mind.550 250 90 520 600/ 900

Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.

Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica.

Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:

□ Tubo de evacuación corto y liso.
□ Menor número de codos posible.
□ Usar en lo posible tubos de gran diámetro, así como codos de gran tamaño.

Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento.

□ Tubos redondos:
Se aconseja emplear tubos con un diámetro interior 150 mm; el diámetro mínimo admisible es de 120 mm.

Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos. No deben presentar ángulos demasiado agudos.

Diámetro 120 mm, approx. 113 cm² Diámetro 150 mm, approx. 177 cm²

□ En caso de usar tubos con diferentes diámetros: Colocar una tira estanqueizante.

□ Al trabajar con sistema de evacuación del aire al exterior: Procurar una suficiente alimentación de aire.

Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)

Filtro de carbón activo en caso de no existir la posibilidad de trabajar con evacuación del aire hacia el exterior.

El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado.

Las referencias correspondientes figuran al final de estas instrucciones de uso.

Conexión de los tubos de evacuación

Tubo con diámetro de 150 mm:

Fijar directamente el tubo de evacuación el aire en el racor de empalme.

En caso de tubos de evacuación con 120 mm de diámetro:

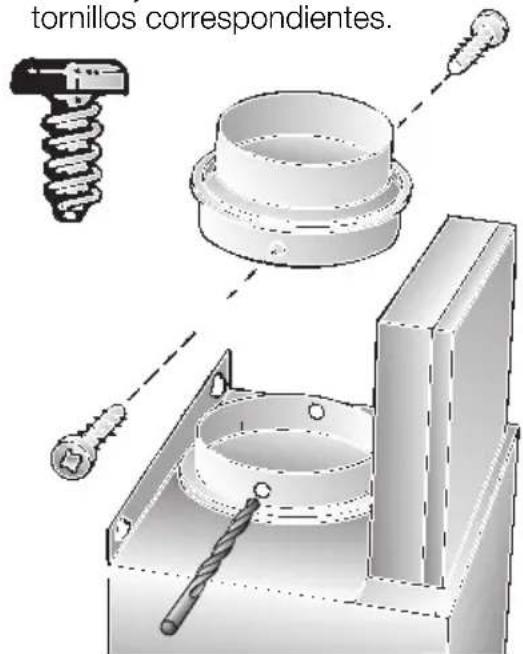

Colocar el tubo reductor en el empalme de evacuación del aire de la campana. Practicar previamente dos agujeros de 3 mm de diámetro para la fijación del tubo. Fijar el tubo con los tornillos correspondientes.

tornillos correspondientes.

☐ Fijar el tubo de evacuación del aire al tubo reductor.

315 mind.120 120 580 775- 1220 565 350 mind.550 250 90 520 600/900

Antes del montaje

Preparativos en la pared

□ La pared tiene que ser lisa y vertical.

☐ Procurar un asiento firme de los tacos en la pared.

□ Aparatos con iluminación posterior: En caso de alicatar la pared o el hueco de montaje inmediatamente debajo de la campana extractora o montar directamente debajo de la misma un revestimiento del hueco de montaje, el revestimiento o los azulejos no deberán sobresalir más de 15 mm a fin de evitar daños en el recubrimiento protector de la lámpara.

Peso en kg:

	Evacuación del aire al exterior	Recirculación del aire
	20,260 cm 22,4
	23,290 cm 25,4

Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.

Conexión eléctrica

La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse directamente detrás del revestimiento decorativo de la campana.

Características eléctricas:

figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato.

⚠ En caso de reparación de la campana deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes.

Longitud del cable de conexión a la red eléctrica: 1,30 m.

En caso de necesitar una conexión fija a la red eléctrica:

El aparato sólo deberá ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.

La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.

Modificar el funcionamiento de la campana extractora de evacuación del aire hacia el exterior a evacuación del aire al interior

Modificar el mando electrónico de la campana de funcionamiento con evacuación del aire al exterior a evacuación del aire al interior:

□ La campana extractora viene ajustada de fábrica a funcionamiento con evacuación del aire hacia el exterior.
□ La campana extractora tiene que estar acoplada a la red eléctrica, pero desconectada.

1. Pulsar la tecla Ⓐ, manteniéndola oprimida.
2. Pulsar la tecla 3 segundos. durante aprox.

□ En la pantalla de visualización aparece la letra L.

1. Soltar las teclas.
   □ La pantalla de visualización se desactiva al cabo de breves instantes.

Reposición de la campana extractora a la modalidad «Evacuación del aire al exterior»:

1. Repetir la operación descrita más arriba.

□ En la pantalla de visualización aparece la letra =.

1. Soltar las teclas.
   □ La pantalla de visualización se desactiva al cabo de breves instantes.

Montaje

Esta campana extractora ha sido diseñada exclusivamente para su montaje en la pared.

1. Retirar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana).
2. Trazar en la pared una línea medial desde el techo hasta el borde inferior de la campana extractora.

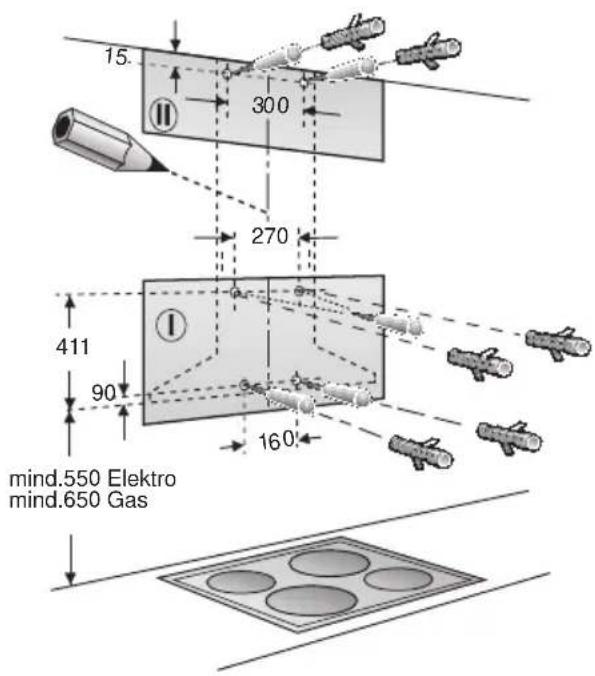

3. Marcar en la pared la posición de los tornillos con ayuda de la plantilla.

⚠️ Entre la placa de cocción y el borde inferior de la campana extractora debe observarse la siguiente distancia mínima de seguridad: 550 mm, por encima de las placas de cocción eléctricas 650 mm por encima de las placas de cocción de gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora.

1. Practicar 4 taladros para los tornillos de sujeción del cuerpo de la campana extractora, y dos para fijar el revestimiento decorativo en forma de chimenea, con diámetro 8 mm. Colocar en los mismos los tacos correspondientes, prestando atención a que los tacos queden perfectamente a ras con la pared.

15. 300 270 411 90 160 mind.550 Elektro mind.650 Gas

Atención: ¡Ténganse en cuenta los posibles accesorios opcionales que se vayan a montar con la campana extractora!

1. Montar y fijar la escuadra de soporte del revestimiento con dos tornillos hexagonales.

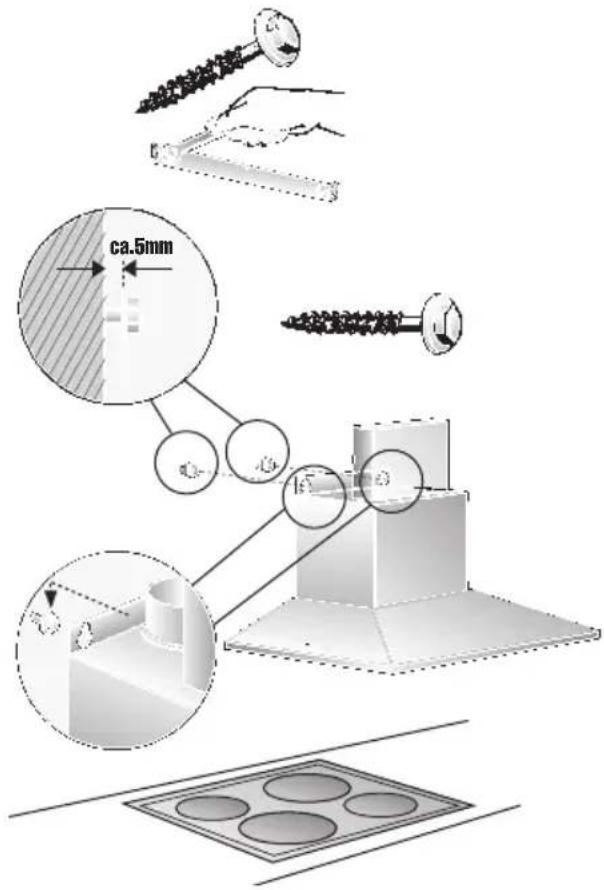

2. Enroscar los dos tornillos hexagonales superiores hasta unos 5 mm.

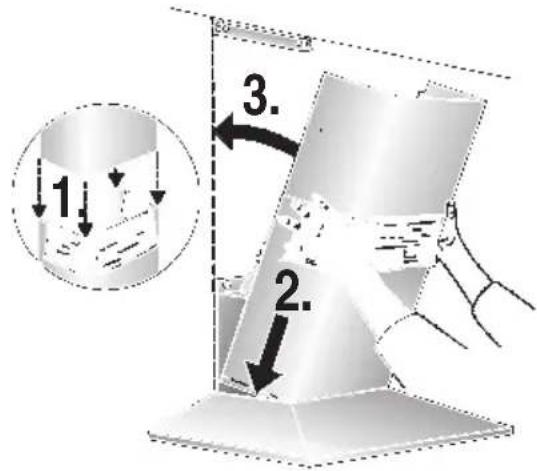

3. Enganchar la campana extractora en los tornillos.

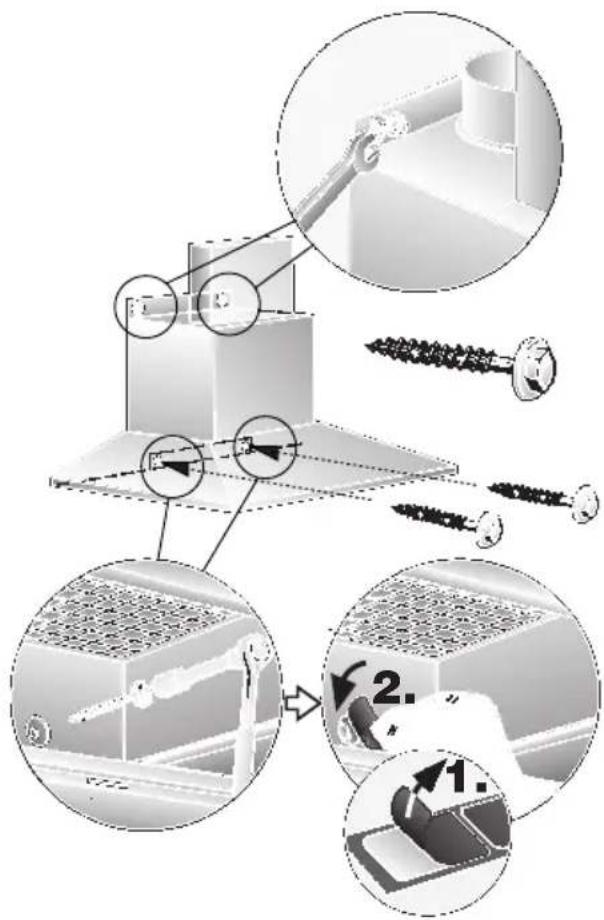

1. Enroscar los dos tornillos hexagonales inferiores.

¡Antes de apretar a tope los tornillos de sujeción de la campana, hay que alinear ésta!.

1. Pegar una lámina protectora sobre los agujeros de la rejilla protectora correspondientes a los tornillos de sujeción inferiores.

1. Empalmar el tubo de evacuación del aire en la campana extractora.

2. Conectar el aparato a la red eléctrica.

3. Retirar la lámina protectora de los revestimientos laterales de la chimenea.

⚠️ ¡Prestar atención a no dañar la superficie sensible de acero inoxidable de los revestimientos!

1. Enganchar los dos elementos del revestimiento de la chimenea desplazándolos uno respecto al otro - las ranuras de la parte telescópica superior deberá estar hacia abajo. Colocar el revestimiento en forma de chimenea en la ranura de soporte de la campana extractora.

¡Evite los rasguños al montar los elementos de revestimiento en forma de chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.

1 2 3.

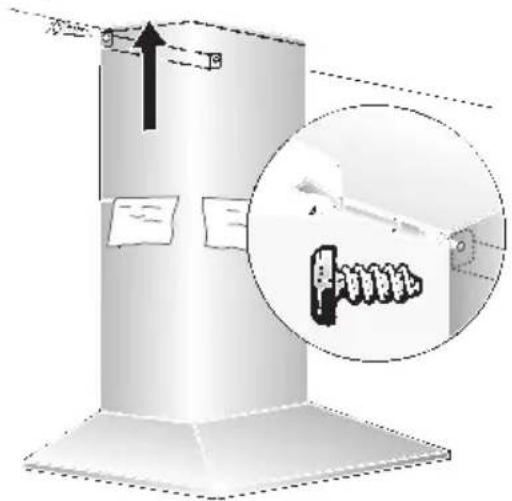

1. Levantar ligeramente el elemento superior del revestimiento de la chimenea y fijarlo lateralmente, con ayuda de dos tornillos, a la escuadra de soporte.

1. Montar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana extractora).

Limpeza dos filtros metálicos:

Filtro de carvão activo:

Carga máxima de um queimador	máx.	3,0 kW
Carga máxima de todos os queimadores	máx.	8,3 kW
Carga máxima do forno	máx.	3,9 kW

□ Placas a gás

Carga máxima de um queimador	máx. 3,9 kW
Carga máxima de todos os queimadores	máx. 11,3 kW

Características eléctricas:
