KÄYTTÖOHJE GC100MBT HAMA

L Lyhyt ohje Käyttöelementit ja näytöt Etupuoli

6. LED-näyttö Bluetooth

7. LED-näyttö Verkko

8. LED-näyttö AUX-In

9. LED-näyttö Esiasetukset

15. Line-Out-liitäntä

16. Optical-Out-liitäntä

17. Taustavalaistuksen liukukytkin

Tärkeä ohje - käyttöohje:

• Tämä on lyhyt ohje, jossa annetaan tärkeimmät perustiedot, kuten turvallisuusohjeet ja tuotteen käyttöönoton opastus.

• Ympäristön suojelemiseksi ja arvokkaiden raaka-aineiden säästämiseksi Hama ei toimita painettuja käyttöohjeita ja tarjoaa ne ainoastaan PDF-latauksina / sähköisinä ohjeina osoitteessa www.hama.com.

• Käytä hakutoimintoa hakemisen helpottamiseksi ja tuotenumeroa hakusanana löytääksesi oman tuotteesi dokumentaation.

• Vaihtoehtoisesti pääset käyttöohjeeseesi seuraavan QR-koodin avulla.

• Tallenna käyttöohje tietokoneellesi ja tulosta se tarpeen vaatiessa. Kaukosäädin

10. [EQUALIZER] näppäin

13. [SNOOZE]-näppäin

17. Navigointinäppäimet

▲ Ylös ▼ Alas ◄ Back /takaisin ► Eteenpäin, ok

22. Esiasetusten ylös/alas-painikkeet

1. Varoitusten ja ohjeiden selitykset

Varoitus Käytetään turvaohjeiden merkitsemiseen ja huomion kiinnittämiseen erityisiin vaaroihin ja riskeihin. Ohje Käytetään lisätietojen tai tärkeiden ohjeiden merkitsemiseen. Sähköiskun riski Tämä symboli viittaa tuotteen eristämättömien osien kosketusta aiheutuvaan vaar aan, joka saattaa aiheuttaa niin suuren jännitteen, että on olemassa sähköiskun vaara.

2. Pakkauksen sisältö

• Lyhyt ohje, lehtinen

• Tuote on tarkoitettu yksityiseen, ei-kaupalliseen kotikäyttöön.

• Suojaa tuote lialta, kosteudelta ja ylikuumenemiselta, ja käytä sitä vain kuivissa tiloissa.

• Tämä tuote, kuten muutkaan sähkökäyttöiset tuotteet, ei kuulu lasten käsiin!

• Älä päästä laitetta putoamaan, äläkä altista sitä voimakkaalle tärinälle.

• Älä käytä tuotetta sen teknisissä tiedoissa ilmoitettujen suorituskykyrajojen ulkopuolella.

• Pidä pakkausmateriaalit poissa lasten ulottuvilta, niistä aiheutuu tukehtumisvaara.

• Hävitä pakkausmateriaalit heti paikallisten jätehuoltomääräysten mukaisesti.

• Älä tee muutoksia laitteeseen. Muutosten tekeminen aiheuttaa takuun raukeamisen. Sähköiskun riski

• Älä avaa tuotetta, äläkä käytä sitä enää, jos se on vaurioitunut.

• Älä käytä tuotetta, jos AC-adapteri, adapterin johto tai virtajohto on vaurioitunut.

• Älä yritä huoltaa tai korjata tuotetta itse. Jätä kaikki huoltotyöt vastuulliselle ammattihenkilöstölle Varoitus - Paristot

• Varmista ehdottomasti, että paristojen navat (merkinnät + ja -) ovat oikein päin, ja aseta ne paikoilleen sen mukaisesti. Jos tätä ohjetta ei noudateta, paristot voivat vuotaa tai räjähtää.

• Älä anna lasten vaihtaa paristoja ilman valvontaa.

• Älä sekoita keskenään vanhoja ja uusia paristoja tai erityyppisiä tai eri valmistajan paristoja.

• Ota paristot pois laitteista, jotka ovat pitkään käyttämättä,

• Älä oikosulje paristoja.

• Älä lataa paristoja.

• Älä heitä paristoja tuleen.

• Säilytä paristot poissa lasten ulottuvilta.

4. Ennen käyttöönottoa

• Suoratoistoradiota käytetään ensimmäisen käyttöönoton (k.s. luku 6) jälkeen UNDOK- sovelluksella älypuhelimesta. Kaukosäätimen ottaminen käyttöön Avaa paristolokeron kansi. Kansi sijaitsee kaukosäätimen takapuolella ja voidaan avata siirtämällä sitä merkittyyn suuntaan. Toimituksen sisältöön kuuluu kaksi AAA-paristoa, jotka on asetettava käyttöönottoa varten paristolokeroon. Varmista, että paristot asetetaan sisään oikeanapaisesti. Oikeanapaisuus (+ / -) on merkitty paristolokeroon.100

5.1 Kytkeminen päälle

• Yhdistä verkkojohto asianmukaisesti asennettuun pistorasiaan. Varoitus

• Tuotteeseen saa syöttää virtaa ainoastaan tarkoitukseen soveltuvasta pistorasiasta. Pistorasian tulee olla aina helposti käden ulottuvilla.

• Kytke tuote irti verkosta virtakatkaisimen avulla. Mikäli katkaisinta ei ole, irrota virtajohto pistorasiasta.

• Odota, kunnes kaiuttimen alustus on suoritettu loppuun.

• Paina [PLAY/PAUSE] -painiketta ►I I kaiuttimen kytkemiseksi päälle. Ohje – ensimmäisen käyttöönoton yhteydessä

• Kaiutin käynnistyy ensimmäisen käyttöönoton yhteydessä SETUP-tilassa.

• LEDit (6-8) alkavat vilkkua, LEDit (9) palavat jatkuvasti ja kaiuttimen voi liittää älypuhelimeen vain UNDOK- sovelluksella.

6. UNDOK – kaikki hallinnassa

Frontier Siliconin kehittämällä UNDOK-sovelluksella radioita ja kaiuttimia voi hallita suoraan älypuhelimesta. UNDOK mahdollistaa kaikkien ominaisuuksien käytön älypuhelimella tai tabletilla ja tarjoaa siten lisämukavuutta, olipa kyseessä laitteen ensimmäinen käyttöönotto, taajuuskorjaimen ja Multiroomin määritys tai suosikkikanavan hallinta.

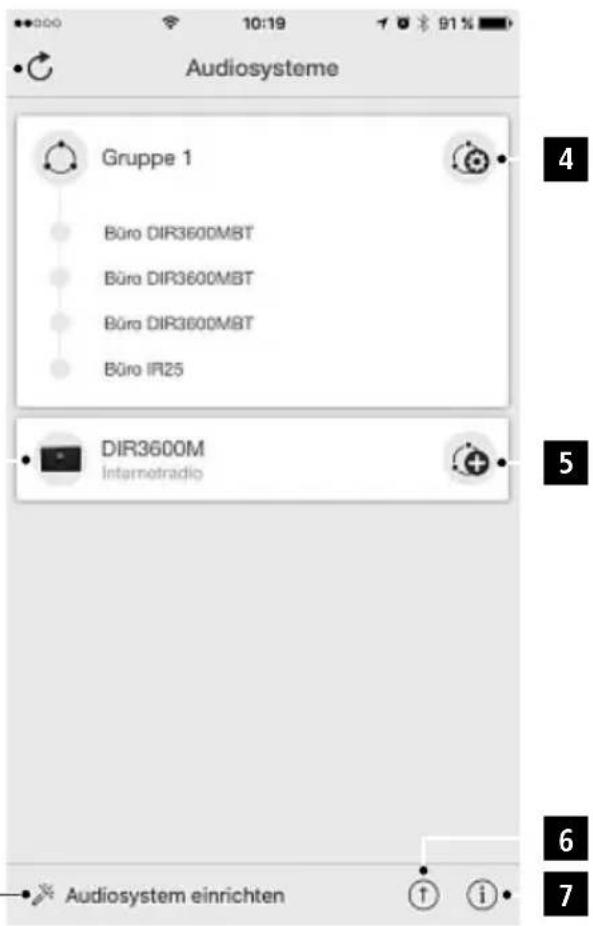

6.1 Käyttöliittymä / UNDOK-aloitusnäytön rakenne

1 Audiojärjestelmäluettelon päivitys 2 Ryhmittelemättömien radioiden esikatselu 3 Uuden audiojärjestelmän asennus

Olemassa olevan Multiroom-ryhmän hallintasymboli 5 Uuden Multiroom-ryhmän luonti tällä laitteella

Kaikkien laitteiden järjestelmäpäivityksen tarkistus

Lisätietoa, kuten sovellustiedot, sovelluksen aiheen (designin) vaihtaminen ja tietojen kirjaaminen

6.2 UNDOK-sovelluksella ohjattavan laitteen

ensimmäinen käyttöönotto Kaikki Haman UNDOK-yhteensopivat tuotteet luovat laitteen ensimmäisen käynnistyksen yhteydessä ja/tai tehdasasetusten palauttamisen yhteydessä niin kutsutun Micro-Access-Pointin, eli oman WLAN-verkon, johon voi muodostaa yhteyden tabletilla tai älypuhelimella.101 Ohje

• UNDOK-sovellus käyttää älypuhelimen käyttöjärjestelmän kieltä.

6.2.1 iOS-käyttäjien menettelytapa

• Avaa UNDOK-sovellus iPhonesta tai iPadista.

• Paina valikkokohtaa Audio-järjestelmän asennus

• Varmista, että radio tai kaiutin on SETUP-tilassa. Palauta tuotteeseen tarvittaessa tehdasasetukset. Vahvista kysely valitsemalla Jatka

• UNDOK pyytää nyt muodostamaan yhteyden iPhone-/ iPad-asetuksilla tuotteen WLANiin. Siirry sitä varten iPhonen järjestelmäasetuksiin ja valitse WLAN-verkko (esim. Setup Hama DIR3120LED). Siirry sen jälkeen takaisin UNDOK-sovellukseen ja paina Jatka

• Anna radiolle haluamasi nimi (esim. toimisto DIR3120) ja vahvista syötetyt tiedot valitsemalla Jatka

• Nyt valittavissa on erilaisia verkkomääritysmahdollisuuksia (esim. WLAN, WPS ja Ethernet). Klikkaa haluamaasi tapaa, niin UNDOK siirtyy seuraavaan ikkunaan.

• Valitusta tavasta riippuen voit nyt valita haluamasi WLAN-verkon ja tehdä konguroinnin, luoda WPS- yhteyden tai luoda yhteyden LAN-kaapelilla.

• Radio muodostaa lopuksi yhteyden verkkoon ja laitetta voi käyttää UNDOK-sovelluksella valitsemalla valikkokohdan Oman audio-järjestelmän käyttäminen.

• Verkkoyhteyden LED-näyttö (7) palaa nyt jatkuvasti.

6.2.2 Android-käyttäjien menettelytapa

• Avaa UNDOK-sovellus tabletista tai älypuhelimesta.

• Paina valikkokohtaa Audio-järjestelmän asennus

• Varmista, että radio tai kaiutin on SETUP-tilassa. Palauta tuotteeseen tarvittaessa tehdasasetukset. Vahvista kysely valitsemalla Jatka

• Seuraavalla sivulla on kaikkien käytettävien WLAN- verkkojen luettelo ja lisäksi myös ehdotetut audio- järjestelmät. Myös Hama-tuotteen tulisi näkyä luettelossa (esim. Setup Hama DIR3120LED). Paina vastaavaa WLAN-verkkoa.

• Anna radiolle haluamasi nimi (esim. toimisto DIR3120) ja vahvista syötetyt tiedot valitsemalla Jatka

• Nyt valittavissa on erilaisia verkkomääritysmahdollisuuksia (esim. WLAN, WPS ja Ethernet). Klikkaa haluamaasi tapaa, niin UNDOK siirtyy seuraavaan ikkunaan.

• Valitusta tavasta riippuen voit nyt valita haluamasi WLAN-verkon ja tehdä konguroinnin, luoda WPS- yhteyden tai luoda yhteyden LAN-kaapelilla.

• Radio muodostaa lopuksi yhteyden verkkoon ja laitetta voi käyttää UNDOK-sovelluksella painamalla kohtaa Oman audiojärjestelmän käyttö.

• Verkkoyhteyden LED-näyttö (7) palaa nyt jatkuvasti.

Analogisen audiotulon (AUX IN -pistorasia) kautta voi liittää mobiililaitteita (esim. älypuhelin, tabletti, tietokone, MP3-soitin, jne.) radioon ja audiotiedostoja voi toistaa radion kautta.

• Aktivoi (painamalla useaan kertaan painiketta [M] / [MODE]) käyttötila Auxiliary Input (Aux in) kaiuttimesta:

Paina vaihtoehtoisesti kaukosäätimen näppäintä [AUX] siirtyäksesi suoraan kyseiseen käyttötilaan.

• AUX-in-yhteyden LED-näyttö (8) alkaa vilkkumaan.

• Yhdistä kannettava loppulaite ja radion audiotulo (AUX IN -liitäntä) 3,5 mm:n audiokaapelilla (jakkikaapeli).

• AUX-In-yhteyden LED-näyttö (8) palaa nyt jatkuvasti.

• Käynnistä ja ohjaa audiotoistoa kytketyllä päätelaitteella.102

Päätelaitteet voi yhdistää radioon Bluetooth-yhteyden avulla ja radiota voi käyttää toistolaitteena. Toiston ohjaus tapahtuu suoraan päätelaitteesta. Äänenvoimakkuuden voi säätää myös radiosta. Ohje – Bluetooth

• Tarkasta, onko mobiililaite (älypuhelin, tablettitietokone, tms.) Bluetooth-yhteensopiva.

• Huomioi, että Bluetooth

-yhteyden kantavuus on enintään 10 metriä, ilman esteitä kuten seinät, henkilöt, tms.

• Yhteys voi häiriytyä muiden lähistöllä olevien Bluetooth

-laitteiden/-yhteyksien vuoksi.

• Radion voi yhdistää aina vain yhteen päätelaitteeseen.

• Huomaa, että yhteensopivuus riippuu tuetuista Bluetooth

proileista sekä käytetyistä Bluetooth

versioista. (ks.: Tekniset tiedot, käytetyn päätelaitteen käyttöohje) Aktivoi painiketta [M] /[MODE] painamalla Bluetooth

käyttötila radiosta:

8.1 Ensimmäinen Bluetooth

yhteys (parinmuodostus)

• Varmista, että Bluetooth

-kykyinen loppulaite on kytketty päälle ja Bluetooth

-käyttötila radiosta:

-yhteyden LED-näyttö (6) alkaa vilkkumaan.

• Avaa päätelaitteesta Bluetooth

-asetukset ja odota, että löydettyjen Bluetooth

-laitteiden luettelossa näkyy IR360MBT.

• Käynnistä tarvittaessa Bluetooth

-laitteiden haku päätelaitteesta.

• Valitse IR360MBT ja odota, kunnes radio näytetään päätelaitteen Bluetooth

-asetuksissa liitettynä laitteena.

-yhteyden LED-näyttö palaa nyt jatkuvasti.

• Käynnistä ja ohjaa audiotoistoa liitetyllä päätelaitteella. Ohje – Bluetooth

- salasana Tietyt päätelaitteet tarvitsevat salasanan yhteyden muodostamiseksi toisen Bluetooth

• Syötä kaiuttimen yhteyden salasanaksi 0000, mikäli päätelaite pyytää syöttämään salasanan.

• Puhdista tämä tuote ainoastaan nukkaamattomalla, kevyesti kostutetulla liinalla äläkä käytä syövyttäviä puhdistusaineita.

• Mikäli et käytä tuotetta pidempään aikaan, kytke laite pois päältä ja erota se sähköverkosta. Varastoi se puhtaassa, kuivassa tilassa ilman suoraa auringon säteilyä.

Hama GmbH & Co. KG ei vastaa millään tavalla vahingoista, jotka johtuvat epäasianmukaisesta asennuksesta tai tuotteen käytöstä eikä käyttöohjeen ja/tai turvaohjeiden vastaisesta toiminnasta.103

Tuotetta koskevissa kysymyksissä pyydämme kääntymään Haman tuoteneuvonnan puoleen. Hotline: +49 9091 502-115 (saksa/englanti) Lisää tukitietoja on osoitteessa www.hama.com

Ympäristönsuojelua koskeva ohje: Siitä lähtien, kun Euroopan unionin direktiivit 2012/19/EU ja 2006/66/EY otettiin käyttöön kansallisessa lainsäädännössä, pätevät seuraavat määräykset: Sähkö- ja elektroniikkalaitteita ja paristoja ei saa hävittää talousjätteen mukana. Kuluttajalla on lain mukaan velvollisuus toimittaa sähkö- ja elektroniikkalaitteet sekä akut niiden käyttöiän päätyttyä niille varattuihin julkisiin keräyspisteisiin tai palauttaa ne myyntipaikkaan. Tähän liittyvistä yksityiskohdista säädetään kulloisenkin osavaltion laissa. Näistä määräyksistä mainitaan myös tuotteen symbolissa, käyttöohjeessa tai pakkauksessa. Uudelleenkäytöllä, materiaalien uudelleenkäytöllä tai muilla vanhojen laitteiden/akkujen uudelleenkäyttötavoilla on tärkeä vaikutus yhteisen ympäristöömme.

10. Vaatimustenmukaisuusvakuutus

Hama GmbH & Co KG vakuuttaa, että radiolaitetyyppi [00054837] on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: www.hama.com-

Downloads. Radiotaajuudet 2412 - 2472 MHz Suurin mahdollinen lähetysteho radiotaajuuksilla 60 mW EIRP
