Tuotetyyppi	Upotusjyrsin (jyrsin)
Merkki	Black & Decker
Malli	KW1200E / KW1200EKA
Syöttöjännite	220-240 V AC
Taajuus	50 Hz
Ottoteho	1200 W
Kuormittamaton nopeus	8 000 – 28 000 min⁻¹ (säädettävä)
Istukan koko	5/16" (8 mm), 1/4" (6,35 mm), 6 mm
Jyrsinten enimmäishalkaisija	30 mm
Leikkaussyvyys enintään	55 mm
Paino	3,37 kg
Virtalähde	Verkkovirta, kaksoiseristys (ilman maadoitusjohtoa)
Nopeudensäätö	Kyllä, säätöpyörä
Upotustoiminto	Kyllä, lukitusvivulla
Syvyysrajoitin	Monipistepysäytin ja asteikkotanko
Pölynpoistoliitäntä	Kyllä, yhteensopiva pölynimurin kanssa
Turvallisuus	Kaksoiseristys, kytkin tahattoman käynnistyksen estolukolla
Huolto ja puhdistus	Puhdista ilmanvaihtoaukot pehmeällä harjalla ja moottorilohko kostealla liinalla
Varaosat ja korjattavuus	Käytä alkuperäisiä varaosia; korjauta valtuutetussa Black & Decker -huoltoliikkeessä
Takuu	24 kuukautta (ostopäivästä lukien)
Mukana tulevat tarvikkeet	Reunaohjain, mallineohjain, keskitystanko, lastuohjain, istukka-avain

Usein kysytyt kysymykset - KW1200E BLACK & DECKER

Mikä on Black & Decker KW1200E jyrsimen teho?

Jyrsimen KW1200E ottoteho on 1200 W ja syöttöjännite 220-240 V.

Kuinka leikkaussyvyys säädetään?

Voit säätää leikkaussyvyyttä asteikolla (kuva I) tai puupalalla (kuva J). Löysää lukitusruuvi, nosta upotuslukitusvipu, laske jyrsin, ja säädä syvyysrajoitintanko haluttuun asentoon.

Minkä tyyppisiä jyrsimiä voin käyttää tämän jyrsimen kanssa?

Käytä vain jyrsimiä, joiden varren halkaisija vastaa istukan kokoa (5/16" (8 mm), 1/4" (6,35 mm) tai 6 mm). Jyrsimen halkaisija ei saa ylittää 30 mm ja nimellisnopeuden on oltava sopiva.

Kuinka jyrsin vaihdetaan?

Irrota työkalu verkkovirrasta. Poista lastuohjain. Paina akselin lukituspainike ja käännä akselia lukitaksesi sen. Löysää istukan mutteria mukana tulevalla avaimella, aseta jyrsimen varsi (vähintään 3 mm istukkaan), ja kiristä mutteri.

Kuinka reunaohjainta käytetään?

Asenna tangot reunaohjaimeen, työnnä ne jyrsimen pohjaan ja kiristä kiinnitysruuvit. Säädä haluttu etäisyys. Tämä ohjaa työkalua yhdensuuntaisesti reunan kanssa.

Kuinka mallineohjainta käytetään?

Kiinnitä mallineohjain pohjaan laippa alaspäin. Aseta malli työkappaleelle ja jyrsin seuraa mallia leikatakseen halutun muodon.

Kuinka pyörimisnopeus säädetään?

Käännä nopeudensäätöpyörä (3) haluttuun nopeuteen. Käytä suurta nopeutta pienille jyrsimille ja pientä nopeutta suurille jyrsimille.

Mitä säännöllistä huoltoa tarvitaan?

Puhdista ilmanvaihtoaukot säännöllisesti pehmeällä harjalla ja moottorilohko kostealla liinalla. Älä käytä hankaavia pesuaineita.

Kuinka pölynimuri liitetään pölynpoistoa varten?

Liitä pölynimurin letku jyrsimessä olevaan pölynpoistoliitäntään (11).

Mitä tehdä, jos virtajohto on vaurioitunut?

Vaurioitunut johto on vaihdettava valmistajan tai valtuutetun Black & Decker -huoltoliikkeen toimesta vaaran välttämiseksi.

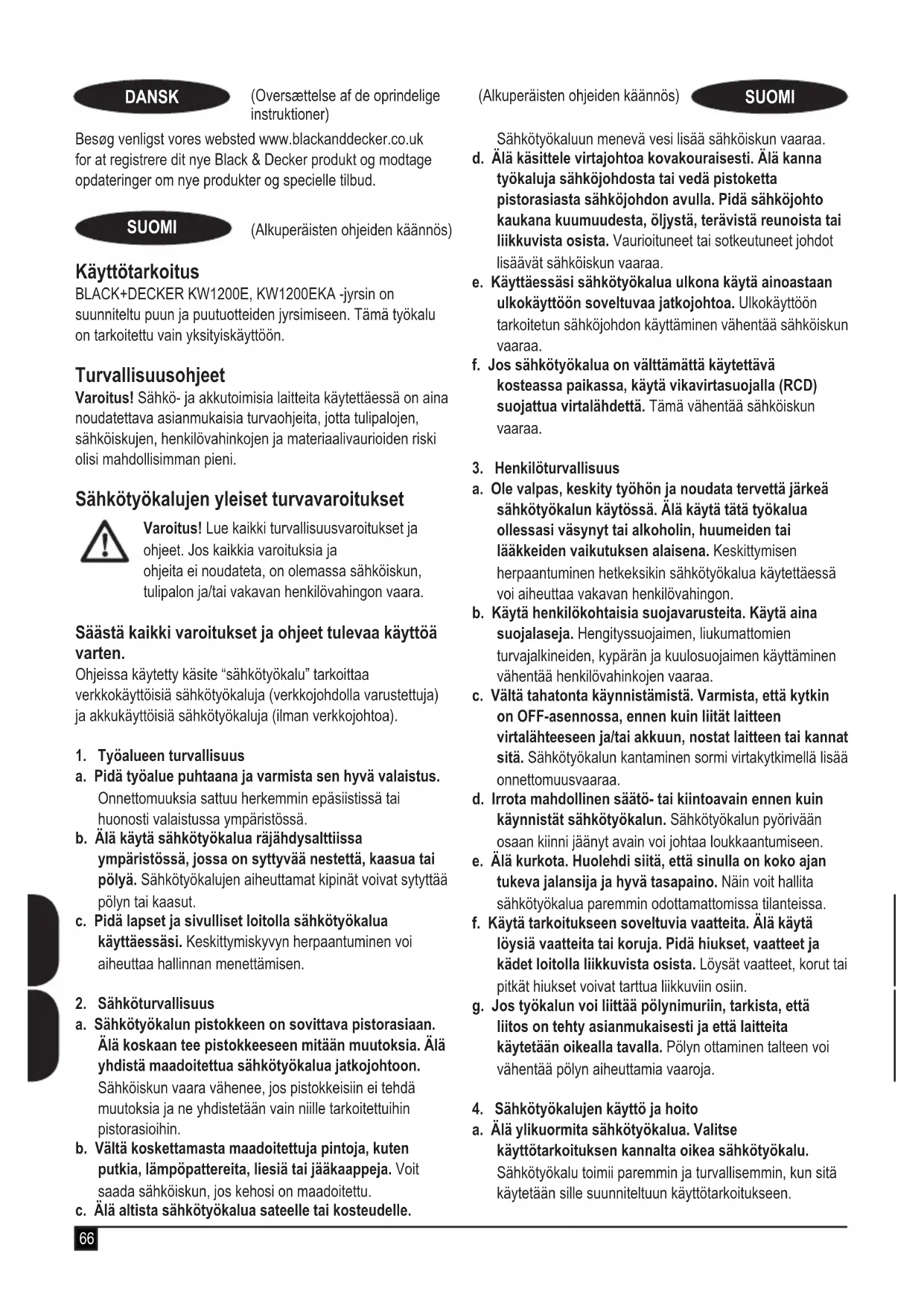

KÄYTTÖOHJE KW1200E BLACK & DECKER

(Alkuperäisten ohjeiden kännös)

Käytötarkoitus

BLACK+DECKER KW1200E, KW1200EKA -jyrsin on suunniteltu puun ja puutuotteiden jyrsimiseen. Tämä tyokalu on tarkoitettu vain yksityiskayttoön.

Turvallisuusohjeet

Varoitus! Sahko- ja akkutoimisia laitteita kaytettäessä on aina noudatettava asianmukaisia turvaohjeita, jotta tulipalojen, sahköiskujen, henkilovahinkojen ja materiaalivaaurioiden riski olisi mahdollisimman pieni.

Sähkötyokalujen yleiset turvavaroitukset

Varoitus! Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos kaikkia varoituksia ja ohjeita ei noudateta, on olemassa sahköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Säastä kaikki varoitukset ja ohjeet tulevaa käytöä varten.

Ohjeissa käytety käsite "sähkötyokalu" tarkoittaa verkkokayttöisiä sahkötyokaluja (verkkojohdolla varustettuja) ja akkukayttöisiä sahkötyokaluja (ilman verkkojohtoa).

1. Työalueen turvallisuus

2. Sahkoturvallisuus

a. Pida tyolue puhtaana ja varmista sen hyva valaistus. Onnettomuuksa sattuu herkemmin epasiistissai tai huonosti valaistussa ymparistossa.
b. Alä käytä sahkötyokalua rajähdysalttiissa ymparistòssa, jossa on syttyvää nestetta, kaasua tai polyä. Sähkötyokalujen aiheuttamat kipinat voivat sytyttäa polyn tai kaasut.
c. Pida lapset ja sivulliset loitolla sahkotyokalua kayttäessasi. Keskittymiskvyn herpaantuminen voi aiheuttaa hallinnan menettamisen.
a. Sähkötyokalun pistokkeen on sovittava pistorasiaan. Alä koskaan tee pistokkeeseen mitään muutoksia. Alä yhdistä maadoitettua sähkötyokalua jatkojohtoon. Sähköiskun vaara vahenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetaän vain niille tarkoitettuihin pistorasioihin.
b. Välta koskettamasta maadoitettuja pintoja, kuten putkia, lampö pattereita, liesä tai jäkaappeja. Voit saada sähköiskun,Jos kehosi on maadoitettu.
c. Alä altista sahkötyokalua sateelle tai kosteudelle.

(Alkuperäisten ohjeiden kännös)

SUOMI

Sahkötyokaluun meneva vesi lisaa sahköiskun vaaraa.

d. Alä käsitte virtajohto kovakouraisesti. Alä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjho tko kaukana kuumuudesta, oljysta, terävista reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisävät sähköiskun vaaraa.
e. Käyttaessäsi sahkötyokalua ulkona käytä ainoastaan ulkokäyttoön soveltuvaa jatkojohtoa. Ulkokäyttoön tarkoitetun sahköjohdon käytäminen vähentä sahköiskun vaaraa.
f. Jos sahkötyokalua on välttamattä käytettavä
kosteassa paikassa, käytä vikavirtasuojalla (RCD)
suojattua virtalähdettä. Tämä vähentää sahköiskun
vaaraa.

3. Henkiloturvallisuus

a. Ole valpas, keskity työhön ja noudata tervettä järkeä sähkötyökalun käytössä. Älä käytä tatä työkalua ollessasi vasynyt tai alkoholin, huumeiden tai läkkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksin sähkötyökalua käytettaessä voi aiheuttaavakavan henkilövahingon.
b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käytäminen vähentää henkilövahinkojen vaaraa.
c. Välta tahatonta käynnistämista. Varmista, etta kytkin on OFF-asennossa, ennen kuin liität laitteen virtalähteseen ja/tai akkuun, nostat laitteen tai kannat sita. Sähkötyokalun Kantaminen sormi virtakytkimellä lisää onnettomusvaaraa.
d. Irrota mahdollinen säätö- tai kiintoavain ennen kuin käynistat sahkötyokalun. Sähkötyokalun pyörivään osaan kiinni jaanyt avain voj johtaa loukkaantumiseen.
e. Alä kurkota. Huolehdi siitä, etta sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Nain voit hallita sahkötyokalua paremmin odottamattomissa tilanteissa.
f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla likkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua likkuviin osiin.
g. Jos tyokalun voi liitttä polynimuriin, tarkista, etta liitos on tehty asianmukaisesti ja etta laitteita kaytetaan oikealla ravall. Polyn ottaminen talteen voi vahentaa polyn aiheuttamia vaaroja.

4. Sähkötyokalujen käytö ja hoit

a. Älä ylikuormita sahkötyokalua. Valitse käytötarkoituksen kannalta oikea sahkötyokalu. Sähkötyokalu toimii paremmin ja turbvallisemmin, kun sitä käytetän sille suunnilteluun käytötarkoitukseen.

b. Älä käytä sahkötyökalua, jota ei voida käynnistää ja pysäyttaa virtakytkimestä. Jos sahkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c. Irrota pistotulppa pistorasiasta ja/tai akku laitteesta ennen kuin suoritat saatjā, vaidhat tarvikkeita tai siirr sahkötyokalun varastoitavaksi. Nain voit vahentä vahingossa kaynnistymisen aiheuttaman henkilövathingon vaaraa.
d. Säilytä sahkötyokalut poissa lasten ulottuvilta, kun niità ei käyteta. Äla anna sahkötyokalua sellaisen henkilön käytöön, joka ei tunne sitä tai joka ei ole tutustunut tähän käytöohjeeseen. Sähkötyokalut ovat vaarallisia kouluttamtomien käytäjen kasissä.
e. Hoida sahkötyokalusi huolella. Tarkista, etta liikkuvat osat toimivat moitteettomasti ja etteivat ne ole puristuksessa. Tarkista myös, ettei tyokalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa Haitallisesti sen toimintaan. Jos havaitset vaurioita, korjauta sahkötyokalu ennen niiden kayttämsta. Huonosti kunnossapidetyt sahkötyokalut aiheuttavat onnettomuuksa.
f. Pida leikkausterät terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisälävien työkalut todennäköisyys juniutua vähenee, ja niita on helppompi hallita.
g. Käytä sahkötyokaluja, tarvikkeita, vailhtoteriä yms. näden ohjeiden mukaisesti. Ota tälloin huomioon työolosuhteet ja suoritettava toimenpide. Jos sahkötyokalua käytetaan näden ohjeiden vastaisesti, voi syntya vaaratilanne.

5. Huolto

a. Korjauta sahkotyokalu koulutulla ja ammattitaitoisla henkilollä ja hyväksy korjauksiin vain alkuperaisi varaosia. Tämvarmistaa sahkotyokalun turvallisuuden.

Sahkötyokalujen lisaturvavaroitukset

Varoitus! Jyrisimien lisaturvavaroitukset

Pitele sahkötyokalua sen eristavista tartuntapinnoista, sillä terä voi osua laitteen virtajohtoon. Jannitteisen johdon katkaisemin voi tehdä sahkötyokalun paljaista metalliosista jannitteisiä ja aiheuttaa sahköiskun käytäjälle.
Käytä puristimia tai muuta käytannöllista tapaa kiinnittäa ja tukea työkappale tukevalle alustalle. Työn pitäminen kasin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen.

Varoitus! Jyrsinnästa syntyvä poly voi aiheuttaa terveyshaittoja käytäjälde ja mahdollisille sivullisille. Käytä kasvosuojasta, joka on erityisesti tarkoitettu suojaamaan polytä ja hóryiltä, ja varmista, etta kaikki työskentelyalueella olevat ja sinne tulevat henkilöt käytävät suojavarusteita.

Poista poly huolellisesti jyrsinnan jälkeen.
Käytä vain sellaisia jyrsinteriä, joiden varren halkaisija vastaa tyokaluun asennettua holkkia.
Kaytā vain sellaisia jyrsintyokaluja, jotka sopivat tyokalun kuormattomalle nopeudelle.
Alä koskaan käytä sellaisia jyrsinteriä, joiden halkaisija ylittä teknisissä tiedoissa annetun suurimman halkaisijan.
Alä käytä tyokalua vaärinpän.
Alya yritä kayttä tyokalua paikalleen asennettuna.
Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jatettävalmistajan tai valtuutetun BLACK+DECKER-huollon tehtavaksi.
Ole erityisen varovainen jyrsiessasi maalipintoja, jotka voivat sisaltaa lyijya, tai puu- tai metallipintoja, jotka voivat erittaa myrkyllistha hiomapolya:

Alà anna lasten tai raskaana olevien naisten ollatyöalueella.
Alä syö, juo tai tupakoi työalueella.
Havita poly ja muu jate ymparistoystavlliseti.

Tarkoitettu kaytö on kuvattu tassä kayttöohjeessa. Käytä tyokalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja kaytä vain tassä kayttöohjeessa suositeluja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava kaytö voi aiheuttaa henkilo- ja/tai omaisuusvahinkoja.

Muiden henkilöden turvallisuus

Lapset, fysisesti, aistillisesti tai henkisesti puutteelliset tai kokemattomat ja kouluttamattomat henkilot, jotka eivat tunne naita ohjeita, eivat saa koskaan kayttä konetta. Paikalliset märäykset voivat asettaa kayttäjan ikarajoituksia.
Alä koskaan käytä laitetta muiden henkilöiden (erityisesti lapsien) tai elänten laheisyydessä.

Jännörsriskit

Myos muut kuin turvavaroituksissa mainitut riskit ovat mahdolisia tyokalua kaytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäikaiseen kayttoön.

Tiettyjä jaannosriskejä ei voi valttäa, vaikka noudatat kaikkia turvamaärayksia ja kaytāt turvalaitteita. Naita ovat:

Pyorivien tai likkuvien osien koskettamisen aiheuttamat vahingot.
Osia, teria tai lisavarusteita vaihdettaessa aiheutuneet vahingot.
Tyokalun pitkaikaisen kayton aiheuttamat vahingot. Varmista, etta pidat saannollisesti taukoja tyokalun pitkaikaisen kayton aikana.
Kuulon heikkeneminen.

SUOMI

(Alkuperäisten ohjeiden kännös)

Tyokalua kaytettaessa (esimerkiksi puuta, erityisesti tammea, pyokkia ja MDF-levyja, kasiteltaa) syntyneen polyn sisaaanhengityksen aiheuttamat terveysriskit.

Tärina

Teknisissä tiedoissa ja vaatimustenmukaisuusvakuutukssaa ilmoitettu tärinapäästöarvo on mitattu EN50636-standardintestausmenetelmän mukaisesti, ja arvoa voi käyttaa tyokalu-jen keskinäisen vertailuun. Ilmoitettua tärinapäästöarvoa voikäyttaa myos altistumisen alustavaan arvointiin.

Varoitus! Sähkötyökalun käytön aikana mitatu todellinen tärinapäästöarvo voi poiketa ilmoitetusta tärinapäästöarvostayökalun käytötavan mukaan.

Tärinataso voi olla ilmoitettua tasoa suurempi.
Kun tärinälle altistumista arvioidaan sen märittämiseksi, mitä direktivin 2002/44/EY mukaisia turvatoimenpiteita vaadi-taan sahkötyokaluja saannollisesti käytävien henkilöiden suoylemiseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käytöolosuheet ja tyokalun käytötavat. Todellisen käytön lisäksi on kiinnitetäva huomiota myös sii-hen, milloin tyokalu on sammutettuna tai se käy tyhjkäynnillä.

Tyokalun tarrat

Tyokalussa on seuraavat merkit sekä paivamärakoodi:

Varoitus! Kayttajan on luettava kayttoohje vahinkojen valttamiseksi.

Sahkoturvallisuus

Tämä laite on kaksoiseristetty, joten erillista maadoitusta ei tarvita. Tarkista aina, etta verkkovirran jannite vastaa typpikilpeen merkittyä jannitetta.

Jos virtajoho vahingoittuu, sen vaihtaminen on turvallisuussyistä jatettävalmistajan tai valtuutetun BLACK+DECKER-huollon tehtavaksi.

Yleiskuvaus

Tässä työkalussa on joitakin tai kaikki seuraavista ominaisu-iksista:

1. Virtakytkin
2. Lukituksen vapautuspainike
3. Nopeudensaatunuppi
4. Upotuksen lukitusvipu
5. Karan lukituspainike
   6.Holkki
6. Revolverisyyydenasetus
7. Lastunohjain
8. Syvyyden pysäytystanko
9. Leikkaussyvyyden asteikko
10. Polynpoistosovitin

Asennus

Varoitus! Varmista ennen kokoamista, etta virta on katkaistu ja etta virtajohto on irti pistorasiasta.

Jyrsinterän kiinnittäminen (kuva A)

Poista lastunohjain (8).
Pidä karan lukituspainiketta (5) painettuna ja kierra karaa, kunnes karalukko lukkiutuu kokonaan.
Löysäaholkkimutteria (12) mukana toimitetulla kiintoavaimella.
Aseta jyrsinteran (13) vari holkiiin (6). Varmista, etta vari s tulee holkista ulos vahintaaen 3 mm kuvan mukaisesti.
Pida karan lukituspainiketta (5) painettuna ja kierraholkkimutteria (12) mukana toimitetulla kiintoavaimella.

Reunaohjämen kiinnittäminen (kuva B)

Reunaohjain auttaa ohjaamaan tyokalua reunaa pitkin.

Asenna tangot (14) reunaohjaimeen (15) kahdella toimitukseen kuuluvalla ruuvilla (16).
Aseta tangot (14) jyrsimeen kuvan osoittamalla tavalla.
Aseta reunaohjain vaaditulle etaisyydelle.
Kiristä kiinnitysruuvit (17).

Pölynimurisovittimen kiinnittäminen (kuva C)

Pölynimurisovittimen avulla laitteeseen voidaan yhdistää polynimuri.

Kiinnta polynimurin letku (18) sovittimeen (11).

Malliohjaimen kiinnittäminen (kuva D)

Kiinittä maliohjain (19) jyrsimen alaosaan niin, etta laippa on alapuolella (tyostokappale).
Asenna kaksi pitkää ruuvia (20) alapuolelta malliohjaimen lapi alaosassa oleviin reikiin.
Asenna mutteri kuhunkin ruuviin ja kirista mutterit hyvin.

Välikkeen kiinnittäminen (lisävaruste) (kuva E)

Asenna vlike (21) jrysimen alaosaan toimitukseen kuuluvilla ruuveilla.

Keskitystapin kiinnittäminen (kuva F)

Asenna keskitystappi (22) tankojen tyostokappaleen puolle ja kiristä se toimitukseen kuuluvan terasnupin (23) avulla.

Seurainosan kiinnittäminen (lisävaruste) (kuva G)

Asenna reunaohjain jrysimeen kuvan B mukaisesti.
Asenna 'L'-tanko (24) reunaohjaimen ylapuolelle toimitukseen kuuluvia ruuveja ja muttereita kayttäen.
Säädä kierto-osa (25) 'L'-tankoon siipinupilla (26).

Käytto

Varoitus! Anna tyokalun käydä omaan tahtiinsa. Älyikuormita sitä.

Ohjaa kaapeli siten, ettet vahingossa leikkaa sita.

Sahaussyvyden saat (kuvat H, I & J)

Leikkaussyvyss on syvyyden pysaytystangon (9) ja syvysrajoittimen (7) valinen etaisyys X. Leikkaussyvyss voidaan asettaa kahdella eri tavalla alla kuvatulla tavalla.

Leikkaussyvyyden saataminen steikolla (kuva I)

Asenna jysintera paikoileen yllä kuvatulla tavalla.
LoyssaIukitusruuvia (28).
Veda upotuksen lukitusvipua (4) yloispain.
Paina jyrsintä alaspain, kunnes jyrsintera koskettaa tyostokappaletta.
Paina upotuksen lukitusvipua (4) alaspain.
Siirr kohdistin (29) nolla-asentoon asteikolla (10).
Lisaa haluamasi leikkaussyvyys aloitusasentoon.
Siirra syvyyden pysaytystanko (9) laskettuun asentoon asteikolla.
Kiristä lukitusruuvi (28).
Hienosaaada saatunupilla (30).
Vedä upotuksen lukitusvipua (4) ylospain ja anna jyrsimen palata alkuperäiseen asentoon.
Kun jyrsin on kytketty palle, paina sita alaspain ja suorita haluamasi leikkaus.

Leikkaussyvyden saataminen puukappaleella (kuva J)

Asenna jyrsintera ja paina jyrsintä alaspain yllä kuvatulla tavalla.
Vedasyvyden pysaytystankoa (9) yloispain.
Aseta puukappale,jonka paksuus vastaa haluamaasi leikkaussvyyttä, syvyysrajoittimen (7) ja syvyden pysaytystangon (9) valiin.
Kiristä lukitusruuvi (28).
Hienosaaada saatunupilla (30).
Poista puukappale.
Veda upotuksen lukitusvipua (4) ylospain ja anna jyrsimen palata alkuperäiseen asentoon.
Kun jyrsin on kytketty palle, paina sita alaspain ja suorita haluamasi leikkaus.

Revolverisvyydenasetuksen saataminen (kuva K)

Kun revolverisvyydenasetus on saadetty haluttuun asetukseen, voit hienosaatäkaytettavaa syvyysrajoitinta. Jos haluat suorittaa useita leikkauksia eri leikkaussyvyddellä, saadakutakin syvyysrajoitinta.

Nopeuden asettaminen

Aseta nopeudensaatunuppi (3) vaaditun nopeuden kohdalle.

Valitse suuri nopeus jyrsinterin, joiden halkaisija on pieni.

Valitse alhainen nopeus jyrsinteriin, joiden halkaisija on suuri.

Listen käytäminen ohjaimena (kuva L)

Kun reunaohjaimen kaytö ei ole mahdollista, esimerkiki seuraavasti:

Valitse listaksi suorareunainen puukappale.
Aseta listyostokappaleeseen.
Siirra listaa, kunnes se on oikeassa asennossa tyokalun ohjaamiseksi.
Kiinnitta listahyvin tyostokappaleeseen.

Malliohjaimen kayttäminen (kuva D)

Malliohjainta voidaan kayttä eri muotojen leikkaamiseen mallia kayttäen (esim. kirjaimen leikkaamiseen).

Kiinnita malli tyostokappaleen paalle kaksipuolisella teipillai tai 'G'-pidikkeillä.
Jyrsinteran tulee ulottua malliohjaimen laipan alapuolle lyostokappaleen leikkaamiseksi mallin muotoon.

Välikkeen käytäminen (lisävaruste) (kuva E)

Välikettä voidaan käyttaa puu- tai laminaattikappaleiden kohtisuorassa leikkaamisessa.

Keskitystapin kayttäminen (kuva F)

Keskitystappia voidaan kayttaa pyoreiden muotojen leikkaamseen.

Poraa keskitystappia varten reikä leikattavan ympyrän keskelle.
Aseta jyrsin tyostokappaleeseen niin, etta keskitystapin karki on poratussa reiass.
Säädä ympyrän säde tankojen avulla.
Jyrsin voidaan nyt siirtaa tyostokappaleen paalle ympyran leikkaamiseksi.

Seurainosan käytäminen (lisävaruste) (kuva G)

Seurainosa auttaa sailyttaaan yhta suuren leikkausetaisyyden epaaannollisten muotoisten tyostokappaleiden reunaa pitkin.

Aseta jyrsin tyostokappaleeseen haluamallesi etaisyydelle seurattavasta reunasta.
Säädä reunaohjaimen tankoja, kunnes pyörä koskettaa työstkappaleeseen.

Käynistäminen ja sammuttaminen

Kännistäminen

Pidä lukituspainike (2) alhaalla ja paina virtakytkintä (1).
Vapauta lukituspainike.

Sammuttaminen

Vapautavirtakytkin.

Varoitus! Kayta tyokalua aina kahdella kadellä.

Vinkkejä parhaimman tuloksen saavuttamiseksi

Kun tyostatulkoreunoja, liikuta tyokalua vastapäivän (kuva M).Kun tyostat sisareunoja, liikuta tyokalua myotapäivän.
Käytä HSS-jyrsinteriä pehmeän puun työstämiseen.
Käytä TCT-jiysinteriä kovan puun työstämiseen.
Tyokalua voidaan kayttä ilman ohjainta (kuva N). Se on hyödyllistä merkkien kirjoittamisessa ja luovassa työssä. Jyrsi ainoastaan hiukan matalia uria.
Yleisimmät jyrssinterät on esitetty alla olevassa taulukossa.

Jyrsinterat (lisavarusteet) (kuva O)

Kuvake Sovellus
Suora terä (1) Urat ja urteet.
Trimmausterä (2) Lam	naattien ja kovien puidenleikkaus, tarkka profilointi mallinavulla.
Kynteterä (3) Uurteet suoriin ja kaareviinyöstökkappeisiiin.
V-uritusterä (4) Uritus,	kaiverrus ja reunanviistoleikkaus.
Core box -terä (5) Uritus,	kaiverrus ja koristereunojen muotoilu.
Kovera terä (6) Koristereunojen muotoilu
Suippo muotoiluterä (7)	Koristereunojen muotoilu
Pyöristysterä (8) Reunpjen pyöristys
Pyrstöterä (9) Pyrstöuurreliitokset
Koverrusterä (10) Reuhojen koverrus

Huolto

Tämä tyokalu on suunnitelu toimimaan mahdollisimman pitkān aikaa mahdollisimman vahälla huollola. Oikea käsittely ja saannöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

Varoitus! Katkaise koneesta virta ja irrota virtajhohto pistora-siasta aina ennen huoltotoimenpiteita.

Puhdista laitteen ilma-aukot saannollisesti pehmeallaharjalla tai kuivalla rievulla.
Puhdista moottorikotelo saannollisesti kostealla liinalla. Alä kaytā hankaavia tai liuotinpohjaisia puhdistusaineita.

Varaverkkopistoke (vain Iso-Britannia ja Irlanti)

Jos uusi verkkopistoke taytyy asentaa:

Havita vanha pistoke ymparistoystavlliseti.
Liitāruska johto uuden pistokkeen jannitteisen napaan.
Liitta sininen johto tahtipistelilittimeen.
Liitä vihrea/keltainen johdin maadoitusliiäntään.

Varoitus! Noudata korkealaatuisten pistokkeiden mukana toimitetuja asennusohjeita. Suositelu varoke: 13 A.

Ympäristönsuojelu

Toimita tāmā laite erilliskeräykseen. Tāllā symbolilla merkittyjā tuotteita ja akkuja ei saa havittätavallisen kotitalousjätteen mukana.

Tuotteissa ja akuisa on materiaialeja, jotka voidaan ottaa talteen tai kierrattaa uudelleen kayttöä varten.

Kierrata sahkolaitteet ja akut paikallisten maarayksien mukaan. Lisatietao on staatavilla osoitteessa www.2helpU.com

Tekniset tiedot

		KW1200E-KW1200EKA
Syöttöjännite V	ac	220 - 240
Taajus Hz 50
Ottoteho W	1200
Kuormittamaton nopeus	min-1	8000 - 28000
Holkkikoko	mm	5/16" (8 mm) /1/4" (6,35 mm) / 6 mm
Jyrsinterän maksimihalkaisija	mm	30
Suurin sahaussyvyys	mm	55
Paino	kg	3,37

Aänenpainetaso, märitetty EN 60745-standardin mukaan:

Aänenpaine (L_BA) 91,5 dB(A),epavarmuus (K)3 dB(A)

Aänitehotaso (L_WA^ ) 102,5 dB(A),epavarmuus (K)3 dB(A)

Tärinān kokonaisarvot (vektorisumma) standardin EN 60745 mukaisesti:

Tärinäpaastöarvo (a_n)4,0m / s^2

epavarmuus (K) 1,5 m/s

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

Black & Decker ilmoittaa, etta tuotteet, jotka on kuvattu kohdassa Tekniset tiedot, tayttavat seuraavien direktiivien vaatimukset:

2006/42/EC, EN 60745-1:2009 + A11:2010

EN 60745-2-17:2010

Nämä tuotteet tāytāvāt myös direktivien 2014/30/EU ja

2011/65/EU vaatimukset.

SUOMI

(Alkuperäisten ohjeiden kännös)

Lisātietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käytöohjeen takakannessa.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen Black & Deckerin puolesta.

Ray Laverick

Teknisen osaston johtaja

Black & Decker on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kuluttajille 24 kuukauden takuun, joka astuu voimaan OSTPAVAN. Takuu on lisays kuluttajan laillisiin oikeuksiin eikvaikuta nihin. Tamakuku on voimassa kaikissa EU-ja ETA-maisa.

Edellytyksenä takuun saamiselle on, etta vaade tayttä Black & Deckerin ehdot ja etta ostaja toimittaa ostotositteen jalleenmyyjälte tai valtuutetulle huoltolikkeille. Black & Deckerin kahden vuoden takuun ehdot ja lahimmän valtuutetun korjausspalvelun yhteystiedot ovat saatavilla osoitteessa www.2helpU.com tai ottamalla yhteytä paikalliseen Black & Deckerin toimipisteeseen tassā ohjekirjassa ilmoitettuihin osoitteisiin.

Käy verkkosivuillamme osoitteessa www.blackanddecker.fi jarekisteröi uusi Black & Decker -tuotteesi saadaksesi tietoa uusista tuotteista ja erikoistarjouksista.

(Metappaon Twv Tpwtotuw

EANHNIKA

oyniowv)

PpOβλεπóμενn xρόσ
