Tuotetyyppi	Langaton ruohonleikkuri
Merkki	Worx
Malli	WG784E
Virtalähde	24V akku (lyijyhappo)
Akun kapasiteetti	7 Ah
Akun malli	WA3217
Latausaika	7-9 tuntia
Latauslaitteen malli	WA3720
Leikkuuleveys	36 cm
Leikkuukorkeus	20-70 mm
Leikkuukorkeuden asennot	6 asentoa
Keräyssäiliön tilavuus	40 L
Koneen paino	20 kg
Käyttötavat	Hiljainen ja Turbo
Äänenpainetaso (hiljainen tila)	62 dB(A)
Äänenpainetaso (turbo-tila)	75 dB(A)
Äänitehotaso	89 dB(A)
Mitattu tärinä	4,0 m/s² (K=1,5 m/s²)
Toiminnot	Keruu, silppuaminen, takapoisto
Mukana tulevat lisävarusteet	Akku, laturi, keräyspussi, silppuamissuulake, lukitusvipukammat
Turvallisuus	Turva-avain, suojaläppä, terän pysäytys muutamassa sekunnissa
Huolto	Terän teroitus ja tasapainotus, säännöllinen puhdistus, säilytys kuivassa
Korjattavuus	Varaosat saatavana Worxin huoltopalvelun kautta

Usein kysytyt kysymykset - WG784E WORX

Kuinka käynnistää Worx WG784E -ruohonleikkuri?

Aseta turva-avain paikalleen, käännä sitä oikealle ja pidä se painettuna. Vedä sitten vipuvarsi kahvaa kohti: leikkuri käynnistyy. Vapauta turva-avain.

Kuinka säätää leikkuukorkeus?

Pysäytä leikkuri ja odota terän pysähtymistä kokonaan. Siirrä leikkuukorkeuden säätövipua ulospäin ja valitse yksi kuudesta asennosta 20–70 mm välillä.

Kuinka asentaa ruohonkeräyspussi?

Pysäytä leikkuri, poista turva-avain. Nosta suojaläppä, ripusta pussi alalevyn koukkuihin ja vapauta läppä lukitaksesi pussin.

Kuinka käyttää silppuamistilaa?

Poista ruohonkeräyspussi ja aseta silppuamissuulake poistoaukkoon, kunnes se on hyvin kosketuksissa alalevyyn. Laske suojaläppä.

Kuinka ladata akku?

Kytke laturi akkuun (asennettuna tai irrotettuna) ja sen jälkeen seinäpistorasiaan. Paina laturin painiketta: punainen LED osoittaa latauksen, vihreä LED ilmoittaa latauksen päättymisestä (7–9 tuntia).

Mitä tehdä, jos leikkuri tärisee epänormaalisti?

Pysäytä leikkuri välittömästi, poista turva-avain. Tarkista terä: jos se on taipunut tai epätasapainossa, vaihda se tai tasapainota ammattilaisella.

Kuinka huoltaa terää?

Teroita terää kaksi kertaa kauden aikana hienolla viilalla alkuperäisen kulman mukaisesti. Tarkista tasapaino asettamalla terä ruuvitaltalle: kumpikaan puoli ei saa kallistua. Vaihda terä 50 leikkauskäyttötunnin jälkeen tai 2 vuoden välein.

Voinko käyttää leikkuria sateessa?

Ei, leikkuria ei saa altistaa sateelle tai kosteudelle. Leikkaa vain kuivalla säällä ja säilytä laite kuivassa paikassa.

Kuinka puhdistaa leikkuri?

Käytä pehmeää harjaa ja kuivaa liinaa. Älä koskaan käytä vettä tai kemikaaleja. Puhdista säännöllisesti tuuletusaukot ja poista ruohojäämät kotelon alta.

Mitä tehdä, jos akku ei enää lataudu?

Tarkista, että laturi on kytketty kunnolla ja akku on oikein liitetty. Jos punainen LED vilkkuu, akku on viallinen. Ota yhteyttä Worxin huoltopalveluun vaihtoa varten.

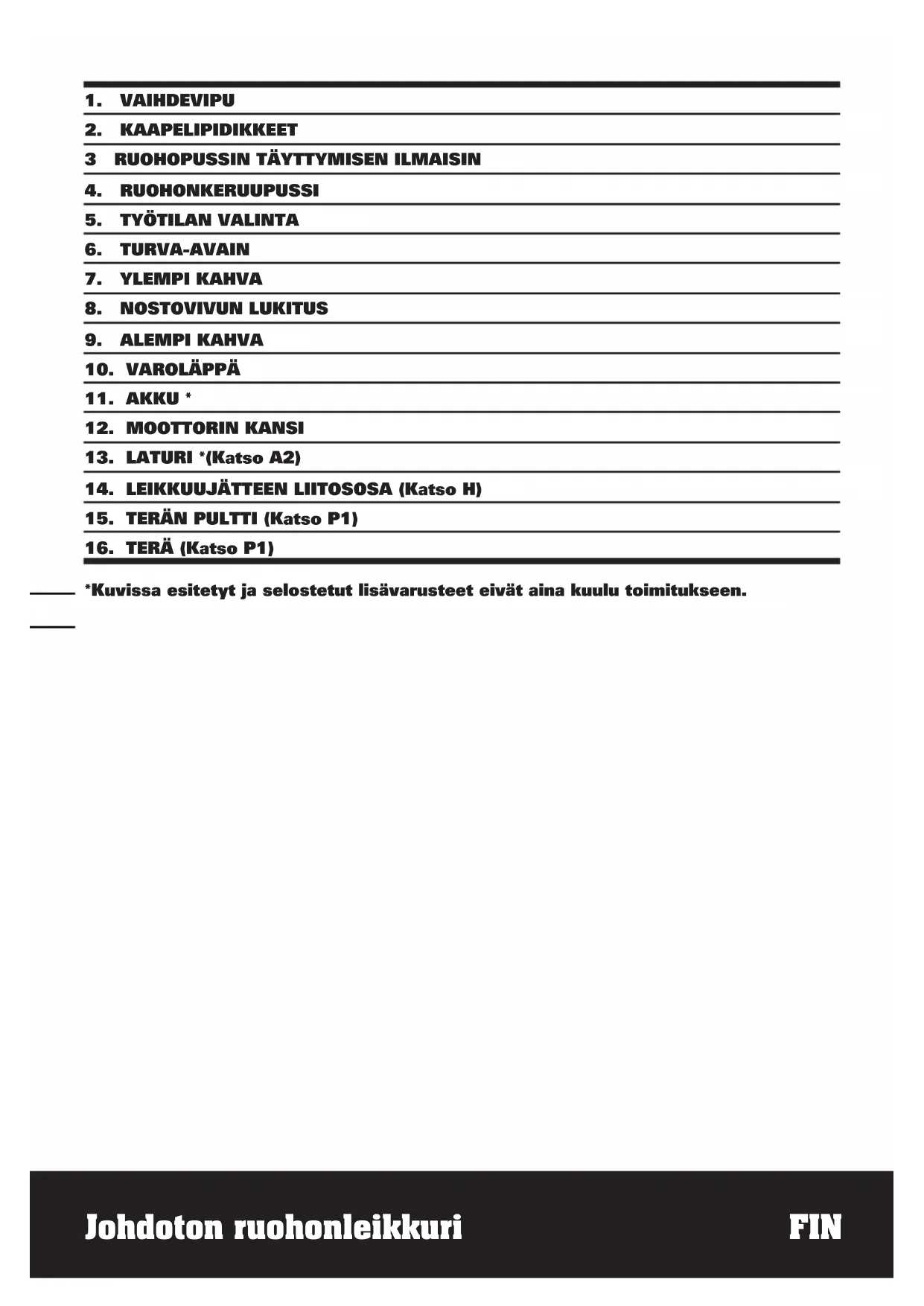

KÄYTTÖOHJE WG784E WORX

Alkuperäisten ohjeiden käännös FIN

*Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

TEKNISET TIEDOT

	wG784E wG785E
Nimellisteho 24V	---
Leikkuuleveys 36cm 40cm
Leikkuukorkeus 20-70mm
Leikkuukorkeuden säätötasot 6
Ruohosäiliön tilavuus 40L 50L
Akkukapasiteetti 7Ah 10Ah
Akun tyyppi Lyijyhappo
Akun malli WA3217 WA3218
Latausaika	7-9 tunti	10-12 tunti
Laturin malli	WA3720
Laturin teho: tuloteho	tuloteho: AC 220-240V, 50/60Hz
	lähtöteho 29.5V---, 1.0A
Koneen paino	20kg	23kg

MELU- JA TÄRINÄARVOT

A-painotettu äänenpaine (WG784E)	L_PA : 75dB(A)—Turbo-tila K_PA : 3dB(A)
	L_PA : 62dB(A)—HILJAINEN-tila K_PA : 3dB(A)
A-painotettu äänenpaine (WG785E)	L_PA : 80dB(A)—Turbo-tila K_PA : 3dB(A)
	L_PA : 70dB(A)—HILJAINEN-tila K_PA : 3dB(A)
A-painotettu ääniteho (WG784E)	L_WA : 89dB(A)
A-painotettu ääniteho (WG785E)	L_WA : 93dB(A)
Käytä kuulonsuojaimia, kun äänenpaine on yli	80dB(A) [IMAGE]
Tyypillinen painotettu tärinä	4.0m/s2 K=1.5m/s2

VARUSTEET

Akkuyksikkö	1
Laturi	1
Ruohonkeruupussi	1
Leikkuujätteen liitososa	1
Nostovivun lukitus	2

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

MOOTTORITYÖKALUN YLEISET TURVALLISUUS VAROITUKSET

VAROITUS! Lue kaikki ohjeet.

Varoitusten ja ohjeiden noudattamatta jättämisestä voi olla seurauksena sähköisku, tulipalo ja/tai vakava tapaturma.

Lue ohjeet koneen turvallisesta käytöstä huolellisesti.

Tallenna kaikki varoitukset ja ohjeet myöhempää käyttoä varten.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaanlukien), jotka ovat fyysisesti, aisteiltaan tai henkisiltä kyvyiltään heikkoja, tai joilta puuttuu kokemusta ja tietämystä, ellei heitä ole valvomassa tai ohjaamassa laitteen käyttöön heidän turvallisuudestaan vastaava henkilö.
• Lapsia tulee valvoa, jotteivät he leiki laitteella.

HARJOITTELU

a) Lue ohjeet huolellisesti. Tutustu laitteen ohjaimiin ja oikeaan käyttötapaan.
b) Älä koskaan anna lasten tai sellaisten ihmisten, jotka eivät tunne näitä ohjeita, käyttää laitetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.
c) Älä koskaan leikkaa ruohoa, kun lähistöllä on ihmisiä, erityisesti lapsia, tai kotieläimiä.
d) Käyttäjä on vastuussa muille ihmisille tai näiden omaisuudelle sattuvista tapaturmista tai vaaroista.

VALMISTELU

a) Käytä ruohoa leikatessasi aina tukevia kenkiä ja pitkiä housuja. Älä käytä laitetta paljain jaloin tai avonaiset kengät jalassa.
b) Tarkasta alue, jossa laitetta aiotaan käyttää ja poista kaikki kivet, kepit, johdot, luut ja muut vierasesineet.
c) Tarkasta aina silmämääräisesti ennen käyttöä, että terät, teräpultit ja leikkuukokonaisuus eivät ole kuluneita tai vaurioituneita. Vaihda kuluneet tai vaurioituneet terät ja pultit sarjoissa, jotta tasapaino säilyy.
d) Moniteräisillä koneilla ole varovainen,

koska yhden terän pyöriminen voi aiheuttaa muiden terien pyörimisen.

KÄYTTÖ

a) Leikkaa ruohoa vain päivänvalossa tai hyvässä keinovalossa.
b) Vältä mahdollisuuksien mukaan laitteen käyttöä märällä nurmella.
c) Asettele aina jalat tukevasti rinteissä.
d) Kävele, älä koskaan juokse.
e) Kun käytät pyörillä ja pyörivillä terillä varustettuja koneita, leikkaa ruoho rinteistä sivusuunnassa, ei koskaan siirtyen suoraan ylämäkeen tai alamäkeen.
f) Ole erittäin varovainen, kun muutat suuntaa rinteessä.
g) Älä leikkaa ruohoa liian jyrkistä rinteistä.
h) Ole erittäin varovainen, kun peruutat tai vedät laitetta kohti itseäsi.
i) Pysäytä terä(t), jos laite täytyy kallistaa siirtoa varten, kun kuljet muiden pintojen kuin nurmen yli, ja kun siirrät laitteen käsiteltävälle alueelle ja pois sieltä.
j) Älä koskaan käytä laitetta, jos suojukset ovat vialliset tai jos suojalaitteet, esim. deflektorit ja/tai ruohosiepparit, eivät ole paikoillaan.
k) Käynnistä moottori ohjeiden mukaisesti ja pitäen jalat kaukana teristä.
I) Älä käynnistä laitetta käynnistäessäsi moottoria, paitsi jos laitetta on kallistettava käynnistystä varten. Tässä tapauksessa älä kallista sitä enempää kuin on ehdottoman välttämätöntä ja kallista vain sitä osaa, joka on kaukana käyttäjästä.
m) Älä laita käsiä tai jalkoja pyörivien osien lähelle tai alle. Pyörivätelaisten leikkurien tapauksessa pysy aina kaukana poistoaukosta.
n) Älä kosketa terää, ennen kuin käynnistymisenesto on päällä ja terät ovat täysin pysähtyneet;
0) Kytke käynnistymisenesto päälle:
- Aina kun kone jää ilman valvontaa;
- Ennen tukkeuman poistoa;
- Ennen laitteen tarkastamista, puhdistamista tai huoltamista;
- Törmättyäsi vierasesineeseen.
- Jos ruohonleikkuri alkaa täristä poikkeuksellisella tavalla

KUNNOSSAPITO JA SÄILYTYS

a) Pidä kaikki mutterit, pultit ja ruuvit kireällä varmistaaksesi että laite on turvallisessa käyttökunnossa.
b) Tarkasta ruohosieppari usein kulumisen tai rappeutumisen varalta.
c) Vaihda kuluneet tai vaurioituneet osat turvallisuussyistä.

AKKUTYÖKALUN KÄYTTÖ JA HOITO

1) Lataa vain valmistajan määrittelemällä laturilla. Tietylle akkupakkaukselle sopiva laturi voi aiheuttaa tulipalon vaaran käytettäessä toisen akkupakkauksen kanssa.
2) Käytä sähkötyökaluja vain määriteltyjen akkupakkausten kanssa. Muiden akkupakkausten käyttö voi aiheuttaa loukkaantumisen ja tulipalon vaaran.
3) Kun akkupakkaus ei ole käytössä, pidä se erossa metalliesineistä kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä jotka mahtuvat akun napojen väliin. Akun napojen oikosulkeminen voi aiheuttaa palovammoja tai tulipalon.
4) Väärinkäytettynä akusta voi roiskua nestettä; vältä koskettamasta sitä. Jos kosketus tapahtuu vahingossa, huuhtele vedellä. Jos nestettä menee silmiin, hakeudu lisäksi lääkärinhoitoon. Akkunesteen roiskeet voivat aiheuttaa ärsytystä tai palovammoja.

AKKULATURIA KOSKEVIA LISÄTURVALLISUUSOHJEITA

1. Lue ohjeet ennen lataamista.
2. Jos virtajohto on vahingoittunut, se on sähköiskun välttämiseksi jätettävä valmistajan, valtuutetun huoltoedustajan tai vastaavan pätevän sähköteknikon vaihdettavaksi.

3. Irrota akkulaturi virtalähteestä latauksen jälkeen. Irrota sen jälkeen liitäntä runkoon sekä liitäntä akkuun.

4. Älä lataa vuotavaa akkua.

5. Käytä latureita ainoastaan niille suunniteltuun tarkoitukseen.
6. Liitä latauslaite ainoastaan verkkovirtaan.
7. Latauslaite tulee suojata kosteudelta.
8. Älä käytä laturia ulkona.
9. Älä lyhennä akun tai laturin liittimiä.
10. Noudata ladattaessa "+/-" napaisuutta.
11. Älä avaa yksikköä ja pidä se lasten ulottumattomissa.
12. Älä lataa muiden valmistajien akkuja.
13. Varmista, että akkulaturi on liitetty oikein akkuun ja että se on muilta esineiltä vapaa.
14. Varmista, että akkulaturin aukot ovat tyhjät ja suojaa ne lialta ja kosteudelta. Säilytä laturi kuivassa ja pakkaselta suojassa olevassa paikassa.
15. Akkua ladatessa varmista, että laturi on hyvin ilmastoidussa paikassa ja ettei lähistöllä ole tulenarkoja materiaaleja. Akku saattaa kuumeta latauksen aikana. Älä lataa akkua liikaa. Älä jätä akkua ja laturia varomattomasti latauksen aikana.
16. Älä lataa uudelleen akkuja, jotka eivät ole uudelleen ladattavia. Ne saattavat ylikuumeta tai mennä rikki.
17. Pidempi kestoikä ja parempi suorituskyky voidaan saavuttaa, jos akkuyksikkö ladataan ilman lämpötilan ollessa välillä 18° ja 24°. Älä lataa akkuyksikköä ilman lämpötilojen ollessa alle 4,5°, tai yli 40,5°. Tämä on tärkeää, koska se voi estää vakavan vaurion akkuyksikölle.

SYMBOLIT

Käytä latauslaitetta ainoastaan kuivassa tilassa.

Lue ohjekirja ennen kuin käytät tätä konetta

Varoitus

Pidä sivulliset loitolla.

Terän pyöriminen jatkuu, kun koneesta on katkaistu virta. Odota että kaikki koneen osat ovat pysähtyneet kokonaan, ennen kuin kosketat niitä

Varo teräviä teriä. Terät pyörivät senkin jälkeen, kun moottori on sammutettu. Irrota pistoke sähköverkosta ennen huoltoa tai jos johto on vahingoittunut.

Pidä verkkojohto kaukana leikkuuteristä.

Älä jätä laitetta sateeseen tai veteen

Ei avotuleen

Älä hävitä paristoja tai akkuja. Palauta loppuun käytetyt akut ja paristot paikalliseen keräys- tai kierrätyspisteeseen.

Sisältää Pb-akun. Akku on kierrätettävä tai hävitettävä oikein.

WEEE-merkintä

ASIANMUKAINEN KÄYTTÖ

Tämä tuote on tarkoitettu ruohonleikkaukseen kotitalouksissa.

LATURIN TURVAOHJEET

1. Kytke laturi suoraan seinäpistokkeeseen. ÄLÄ VAURIOITA JOHTOA. Älä milloinkaan kanna laturia johdosta. Älä irrota laturia seinäpistokkeesta tai ruohonleikkurista vetämällä johdosta.
2. MUOMIO: Tulipalon, sähköiskun ja loukkaantumisen vaaran vähentämiseksi älä käytä tätä laturia muiden tuotteiden kanssa.
   Älä yritä ladata ruohonleikkuria millään toisella laturilla.
3. Älä huolla ruohonleikkuria, jos laturi tai turva-avain on kytkettynä.
4. Älä käytä vaurioitunutta laturia. Vaihda vaurioituneet johdot tai laturi uusiin välittömästi valtuutetussa WORX-huoltopisteessä.
5. Lataa ruohonleikkuri aina kuivassa paikassa säältä suojassa. Älä altista ruohonleikkuria tai laturia sateelle. Älä lataa ruohonleikkuria märissä olosuhteissa. Älä lataa ruohonleikkuria ympäristössä, jonka lämpötila on yli 40°C (104°F) tai alle 5°C (41°F).
6. Pidä ruohonleikkuri ja laturi etäällä vedestä, lämmönlähteistä (kuten lämpöpatterit, lämmityslaitteet, uunit, jne.), liekeistä ja kemikaaleista. Ole huolellinen, ettei laturin johto vaurioidu ja pidä se aina etäällä terävistä kulmista.

LATAAMINEN

1. Ruohonleikkuri voidaan ladata joko akun ollessa ASENNETTUNA (katso A1) koneeseen tai POISTETTUNA koneesta (Katso A2).
2. Kytke laturin johdin akun liittimeen. (Katso A1,A2).
3. Asenna laturin pistoke seinäpistokkeeseen.
4. Paina laturilla olevaa painiketta, punainsen valon tulisi syttyä osoittamaan, että tehoa

on ja akkua ladataan.

1. Punainen valo sammuu ja vihreä valo syttyy, kun lataaminen on valmis (ruohonleikkurin lataaminen täyteen kestää noin 10-12 tuntia)
2. Sen jälkeen kun akku on täysin ladattu, vihreä valo syttyy ja pysyy 15 sekuntia osoittaen täyden latauksen. 15 sekunnin kuluttua vihreä valo ja varaukset sammuvat tehon säästämiseksi..

HUOMAUTUS: jos akku on Viallinen, punainen valo vilkkuu.

Valot toimivat vain, kun laturi on liitetty sekä akkuun että seinäpistorasiaan.

1. Laturi on älykäs laturi, ja se voi pysyä liitettynä akkuun sekä seinäpistorasiaan jäljellä olevat ajanjaksot ilman pelkoa akun tai laturin vaurioitumisesta. Laturi käynnistyy automaattisesti, jotta varmistetaan akun täysi latautuminen.

AKUN KÄSITTELY

Johdottoman ruohonleikkurisi akku on 24-volttinen tiivistetty akkuhappoakku.

Ruohonleikkuri voidaan varastoida mihin tahansa asentoon ilman pelkoa akkunesteen vuotamisesta.

• Akun optimaalista kestoikää ja suorituskykyä varten akku tulisi ladata täyteen 2 kuukauden välein säilytyksen aikana.
• Akun optimaalista kestoikää ja suorituskykyä varten akku tulisi ladata täyteen jokaisen käyttökerran jälkeen
• Säilytä akku viileässä, kuivassa paikassa.
• Akkua voidaan säilyttää turvallisesti -10 °C (14 °F) lämpötilassa.
• Akun jäljellä olevaa latausta ei tarvitse purkaa ennen uudelleen lataamista.
• Akun käyttöajan maksimikapasiteetin saavuttaminen saattaa alkuvaiheessa vaatia 2 - 3 latauskertaa.

LISÄAKKUJA voit hankkia asiakaspalvelumme kautta.

ASENNUS

TÄRKEÄÄ! Ennen kuin asennat nurmikkoleikkurin, tarkasta varusteet

ylläolevien tietojen mukaisesti. Varmista, että varusteet ovat täydelliset.

1. KAHVAN ASENTAMINEN (katso B1-B5)

1) Irrota ruuvit (X 2) kannen molemmilta puolelta. (Fig B1)
2) Laita alempi kahva (9) sisään kanteen järjestettyihin reikiin
3) Varmista toimitetuilla ruuveilla.(Fig B2)
4) Liitä ylempi kahva (7) pulteilla ja lukolla sekä nokkavivulla (8) alempaan kahvaan (9). (Fig B3)
5) Kahden lukkonokkavivun kirstäminen. Tarkasta, että kahva on TÄYSIN kiinnitetty. Nokkavivun paine voidaan asettaa säätämällä lukituksen nokkavipua (8) myötäpäivään/vastapäivään. ÄLÄ KIRISTÄ LIIKAA.(Fig. B4)

HUOMAUTUS: Varmista, että pultit on laitettu kokonaan sisään kahvojen läpi ennen kahvan nuppien sovittamista.

6) Liitä toimitetut kaapelinpuristimet (2) ylempään ja alempaan kahvaan. Laita kaapeli sisään puristimiin varmistamaan, että kaapelin holkkumaa on riittävästi. (Fig B5)

2. RUOHOPUSSIN ASENTAMINEN

Liitä ruoholaatikon kahva laatikon huippuun Kuvan C1-C4 mukaisesti.

Vaihe 1. Paina kahvan etuosaa lyhyesti. (Fig C2)

Vaihe 2. Sen jälkeen paina sitä eteenpäin. (Fig C2)

Vaihe 3. Paina kahvan alaosa alas. (Fig C2)

Vaihe 4. Lopuksi, kiinnitä muovipidikkeet metallisen rungon yli. (Fig C3)

VAROITUS: Älä sovita kahvaa vastakkaiseen suuntaan. Sovita

kahva Kuvan Fig C1 mukaisesti.

3. RUOHOSÄILIÖN ASENNUS (Katso D1, D2, D3)

1) Kytke ruohonleikkuri pois päältä, odota, kunnes terä pysähtyy ja irrota turva-avain.
2) Nosta varoläppää, pidä sitä ylhäällä ja varmista, että leikkuujätteen liitososa on

irrotettu.

3) Nosta ruohopussi kahvasta ja aseta ruohopussi ruohonleikkurin kannen alakoukkuihin (a).
4) Vapauta varoläppä, jotta ruohopussi lukittuu paikoilleen. Varmista, että ruohopussi on asennettu varmasti.

HUOMAUTUS: Paina ruohopussia hiukan alas varmistaaksesi, että se on asennettu oikein.

4. POISTAMINEN/TYHJENTÄMINEN

Pidä ruohopussia, nosta varoläppää (10) ja pidä sitä ylhäällä. Irrota ruohopussi (4).

VAROITUS! Tarkasta aina, että varoläppä

^1 voi sulkea purkuaukon (discharge outlet) tiukasti ennen käyttöä. Älä milloinkaan nosta turvaläppää (10), kun ruohonleikkuria käytetään ilman kiinnitettyä ruohopussia.

5. KAHVAN SÄÄTÄMINEN (Katso E)

Yläkahvan korkeutta voidaan säätää 3 eri tasoon. Vapauta nostovivun lukitus. Aseta kahva johonkin kolmesta korkeustasosta ja varmista, että asennat karan aukkoon. Lukitse sitten nostovipu paikoilleen.

HUOMAUTUS: Tarkasta aina, että yläkahva on asennettu tiukasti.

6. AKUN ASENTAMINEN/POISTAMINEN (Katso F1, F2)

AKUN POISTAMINEN

Vedä akku ulos suoraan akun kahvaan nähden. (Katso F1)

HUOMAUTUS: Varo, ettet pudota akkua jalallesi tai maahan, kun irrotat sitä.

AKUN ASENTAMINEN

Laita akku akkukoteloon; varmista, että akku on kiinnitetty oikein. (Katso F2)

KÄYTTÖ

1. KÄYNNISTÄMINEN JA PYSÄYTTÄMINEN (KATS0 G1, G2)

VAROITUS! Terä jatkaa pyörimistään muutaman sekunnin ajan sen jälkeen, kun kone on kytketty pois päältä. Odota, kunnes moottorin/terän pyöriminen pysähtyy, ennen kuin kytket koneen taas "Päälle". Älä kytke konetta nopeasti päälle ja pois päältä.

KÄYNNISTÄMINEN

1. Aseta turva-avain kytkinkoteloon.
2. Käännä avainta oikealle ja pidä paikallaan.
3. Vedä vipukahvaa kohden ja ruohonleikkuri käynnistyy.
4. Vapauta turva-avain.

PYSÄYTTÄMINEN

Vapauta vaihdevipu.

2. LEIKKUUJÄTTEEN LIITOSOSAN ASENTAMINEN (Katso H)

1) Sammuta ruohonleikkuri, odota kunnes terä pysähtyy ja irrota turva-avain.
2) Nosta varoläppää ja pidä sitä ylhäällä.
3) Liu'uta leikkuujätteen liitososa poistoaukoon, kunnes se on tiukasti kiinni kannessa.
4) Vapauta varoläppä ja varmista, että se sulkeutuu kunnolla.

3. LEIKKUUJÄTTEEN LIITOSOSAN POISTAMINEN (Katso H)

Poistaaksesi viherlannoitesisuksen niin, että voit kerätä ruohon, seuraa alla lueteltuja vaiheita:

1) Sammuta ruohonleikkuri, odota kunnes terä pysähtyy ja irrota turva-avain.
2) Nosta varoläppää ja pidä sitä ylhäällä.
3) Tartu liitososan keskiosaan, nosta ja vedä liitososa kokonaan irti.
4) Varoläpässä on jousi. Kun vapautat sen, läppä sulkeutuu itsestään.

4. TYÖTILAN VALINTA (Katso I) Tila 1: HILJAINEN-tila

Valitse HILJAINEN-tila, kun leikkaat ruohoa normaaleissa olosuhteissa poistaen ruohoa kerrallaan noin 20mm.

Tila 2: Turbo-tila

Aseta valinta Turbo-tilaan leikatessasi läpitunkematonta tai ylikasvanutta ruohoa

5. AKUN TILAN LED-VALOT (Katso J) HUOMAUTUS: Tilan LED-valot ilmoittavat akun tilan, kun akun painiketta painetaan.

LED-valot ilmoittavat akun tilan seuraavasti: Paina painiketta "POWERTEST" (Paina), niin valopainike syttyy.

Kun kolme vihreää valoa palaa, akussa on paljon virtaa.

Kun kaksi valoa (☐) palaa, akussa on kohtalaisesti virtaa.

Kun vain yksi vihreä valo 📁 palaa, akun virta on lopussa.

Ennen kuin käytät uutta ruohonleikkuriasi ensimmäistä kertaa, suosittelemme, että lataat akkua yön yli, jotta se latautuu täyteen.

TÄRKEÄÄ

Kun vain yksi vihreä valo palaa, akun virta on liian vähissä, vaikka ruohonleikkuri voisikin yhä leikata ruohoa. Ruohonleikkurin käytön jatkaminen tällaisessa alilataustilassa saattaa lyhentää akun käyttöikää ja heikentää akun suorituskykyä.

6. LEIKKUUKORKEUDEN SÄÄTÄMINEN (Katso K)

VAROITUS! Pysäytä kone, vapauta vaihdevipu ja odota, kunnes moottori pysähtyy, ennen kuin säädät korkeutta. Terät jatkavat pyörimistään jonkin aikaa koneen irtikytkennän jälkeen, pyörivä terä aiheuttaa loukkaantumisvaaran.

HUOMIO: Älä koske pyöriviin teriin.

Kun ruohoa leikataan vuoden ensimmäistä kertaa, kannattaa valita korkea leikkuukorkeus. Ruohonleikkuriin voidaan asettaa 6 eri leikkuukorkeutta 20mm - 70mm välille.

Säädä korkeutta siirtämällä leikkuukorkeuden säätövipua ulospäin ja säädä korkeus halutulle tasolle.

7. RUOHOPUSSIN TÄYTTYMISEN ILMAISIN (Katso L)

Jotta sinua muistutetaan tyhjentämään ruohopussi välittömästi sen ollessa täysi, ruohonleikkurissa on pussin huipussa oleva ilmaisin keräystilan näyttämiseksi. Ja voit jatkaa alla esitetyn mukaisesti:

Tyhjä-tila: läpän kelluminen (a)

Täysi-tila: läpän putoaminen alas (b)

8. TAAKSEPURKU (Katso M)

Ruohonleikkuri tarjoaa taaksepurkutoiminnon niin, että voit leikata ruohoa ilman pussiin keräämistä. jätteet puretaan takakourusta.

9. OHJEITA RUOHONLEIKKAUKSEEN Huomautus: TARKASTA AINA ALUE, JOSSA RUOHONLEIKKURIA AIOTAAN KÄYTTÄÄ. POISTA KAIKKI KIVET, OKSAT, VAIJERIT, METALLI JA MUUT ROSKAT, JOIHIN PYÖRIVÄ TERÄ SAATTAA OSUA.

1) Leikkaa ruoho rinteissä sivusuunnassa, älä milloinkaan suoraan ylä- tai alamäkeen. Ole erityisen varovainen, kun vaihdat suuntaa rinteellä. Älä leikkaa ruohoa ruohonleikkurilla erittäin jyrkiltä rinteiltä. Pidä jalkasi aina tukevassa asennossa.
2) Vapauta vaihdevipu ja kytke ruohonleikkuri "Pois päältä", kun ylität sora-alueita (terä saattaa osua kiviin ja heittää niitä ilmaan).
3) Kun leikkaat ruohoa vaikeassa maastossa tai ruoho on pitkää, aseta ruohonleikkurin leikkuukorkeus ylimmälle tasolle. Jos leikkaat liikaa ruohoa kerrallaan, suojakytkin saattaa laueta ja pysäyttää ruohonleikkurin.
4) Jos ruohopussia käytetään, kun ruohoa leikataan usein, ruoho saattaa tukkia poistoaukon. Vapauta vaihdevipu kytkeäksesi ruohonleikkurin "Pois päältä" ja irrota turva-avain. Irrota ruohopussi ja ravista ruoho pussin pohjalle. Puhdista myös kaikki ruoho tai muut roskat, joita on kerääntynyt poistoaukkoon. Kiinnitä ruohopussi paikoilleen.
5) Jos ruohonleikkuri alkaa täristä epänormaalisti, vapauta vaihdevipu kytkeäksesi ruohonleikkurin "Pois päältä" ja irrota turva-avain. Tarkasta heti tärinän syy. Tärinä on merkki ongelmasta. Älä käytä ruohonleikkuria, ennen kuin huoltotarkastus on suoritettu.
6) VAPAUTA VAIHDEVIPU KYTKEÄKSESI RUOHONLEIKKURIN "POIS PÄÄLTÄ" JA IRROTA TURVA-AVAIN AINA,

KUN JÄTÄ KONEEN VALVOMATTA LYHYEKSIKIN AJAKSI.

Uudella ruohonleikkurillasi voit leikata ruohon pieniksi karikepaloiksi ja levittää sen takaisin nurmikolle. Normaaleissa olosuhteissa leikkuujäte hajoaa nopeasti ja tuo nurmikkoon ravinteita.

Lue seuraavat ohjeet, jotta kone toimii täydellä tehollaan.

1. Vältä ruohon leikkaamista, kun ruoho on märkää sateesta tai kasteesta. Märkä ruoho saattaa muodostaa ruohotukkoja, jotka häiritsevät leikkuujätteen paloittelua ja vähentävät käyttöaikaa.

Paras aika leikata ruoho on myöhäinen iltapäivä, kun ruoho on kuivaa ja juuri leikattu alue ei altistu suoralle auringonvalolle.

1. Jotta leikkuujäte leikkautuu karikkeeksi parhaiten, aseta leikkuukorkeus poistamaan noin 1/3 ruohosta, ihanteellisesti ei yli 38 mm:ä kerrallaan. Jos ruoho on erittäin pitkää, leikkuukorkeutta saatetaan joutua nostamaan, jotta konetta ei tarvitse työntää niin voimakkaasti ja moottorin ylikuormitus estetään. Jos leikkuujätettä tulee erittäin paljon, on suositeltavaa leikata ruoho ensin suurella leikkuukorkeudella ja leikata ruoho sitten uudestaan lopulliseen mittaan. Muussa tapauksessa leikkaa pienempiä aloja kerrallaan ja leikkaa hitaasti.

2. Jotta kone toimii täydellä tehollaan, pidä ruohonleikkurin kotelo puhtaana kerääntyvästä ruohosta. Sammuta ruohonleikkuri aika ajoin ja odota, kunnes terä pysähtyy täysin. Irrota sitten turvaavain ja käännä ruohonleikkuri kyljelleen. Poista terän alueelle kertynyt ruoho sopivalla välineellä, esim. tikulla. Varo terän teräviä reunoja. Poista kerääntynyt ruoho usein, jos leikkaat märkää tai pitkää ruohoa sekä aina jokaisen käytön jälkeen.

3. Tietyntyyppinen ruoho tai tietynlaiset olosuhteet saattavat edellyttää, että ruoho leikataan kahteen kertaan, jotta leikkuujäte saadaan levitettyä kauttaaltaan nurmikolle.

Jos leikkaat ruohoa toista kertaa, on suositeltavaa leikata kohtisuoraan

(poikittain) ensimmäistä leikkausjälkeä vastaan. ÄLÄ MUUTA LEIKKAUSSUUNTAA SITEN, ETTÄ LEIKKAAT RUOHOA RINNETTÄ ALASPÄIN.

1. Vaihda leikkaussuuntaa viikoittain. Se estää ruohonkorsien samansuuntaista kasvua ja pitää nurmikon kauniimman näköisenä.

HUOLTO

VAROITUS: Pysäytä ruohonleikkuri ja irrota turva-avain, ennen kuin poistat ruohopussin.

HUOMAUTUS: Koneen pitkäaikaisen ja luotettavan toiminnan varmistamiseksi suorita seuraavat huoltotyöt säännöllisesti. Tarkasta kone ilmeisten vikojen varalta, kuten löysän, irronneen tai vaurioituneen terän, löysien asennusten ja kuluneiden tai vaurioituneiden komponenttien varalta. Tarkasta, että suojat ja varoläpät ovat kunnossa ja kiinnitettynä ruohonleikkuriin oikein. Suorita kaikki tarvittavat huolto- ja korjaustyöt ennen kuin käytät ruohonleikkuria. Jos ruohonleikkuriin tulee säännöllisestä huollosta huolimatta toimintahäiriöitä, ota yhteys asiakaspalveluumme saadaksesi ohjeita.

TERÄN TEROITTAMINEN

PIDÄ TERÄ TERÄVÄNÄ, JOTTA RUOHONLEIKKURI TOIMII TÄYDELLÄ TEHOLLAAN. TYLSÄ TERÄ EI LEIKKAA RUOHOA KUNNOLLA. KÄYTÄ SOVELTUVAA SILMÄSUOJUSTA, KUN IRROTAT, TEROITAT JA ASENNAT TERÄÄ. VARMISTA, ETTÄ TURVA-AVAIN ON IRTI. Terän teroittaminen kahdesti ruohonleikkauskauden aikana on normaaleissa käyttöolosuhteissa tavallisesti riittävä määrä. Hiekka tylsyttää terän nopeasti. Jos leikattavan nurmikon maaperä on hiekkainen, terää saatetaan joutua teroittamaan useammin. VAIHDA VÄÄNTYNYT TAI VAURIOITUNUT TERÄ VÄLITTÖMÄSTI UUTEEN.

KUN TEROITAT TERÄÄ:

1. Varmista, että terä pysyy tasapainoisena.
2. Teroita terä alkuperäisen leikkauskulman suuntaisesti.
3. Teroita leikkuureunat terän molemmin

puolin poistamalla molemmista päistä yhtä paljon leikkuujätettä.

TERÄN TEROITTAMINEN RUUVIPENKISSÄ (Katso N)

1. Varmista, että vaihtovipu on vapautettu, terä on pysähtynyt ja turva-avain on irti, ennen kuin irrotat terän.
2. Irrota terä ruohonleikkurista. Katso terän poisto- ja asennusohjeet.
3. Kiinnitä terä N-1 ruuvipenkkiin N-2.
4. Pidä silmäsuojusta ja varo, ettet leikkaa itseäsi.
5. Viilaa terän leikkuureunoja varovaisesti hienohampaisella viilalla N-3 tai teroituskivellä.
6. Tarkasta terän tasapainoisuus. Katso terän tasapainotusohjeet.
7. Kiinnitä terä ruohonleikkuriin ja kiristä tiukasti. Katso alla olevat ohjeet.

TERÄN TASAPAINOTTAMINEN(Katso 0)

Tarkasta terän tasapaino asettamalla terän O-1 keskiaukko naulaan tai ruuviavaimen varteen O-2, joka on kiinnitetty vaakatasossa ruuvipenkkiin O-3. Jos terän toinen pää pyörii alaspäin, viilaa kyseistä päätä. Terä on oikein tasapainotettu, kun kumpikaan pää ei putoa alaspäin.

TERÄN KUNNOSSAPITO (Katso P1, P2)

Vaihda metalliterä uuteen 50 tunnin leikkuun tai 2 vuoden välein, riippuen siitä kumpi on aiemmin – terän kunnosta riippumatta. Noudata näitä menettelytapoja kun poistat ja vaihdat terän. Tarvitset terän poistamiseen puutarhakäsineet (ei kuulu toimitukseen) ja mutteriavaimen (ei kuulu toimitukseen). Pidä terää (16) ja avaa teräpultti (15) vastapäivään käyttäen mutteriavainta, ja sen jälkeen poista terä. Uudestaan asentamista varten paikoita terä (16) leikkuureunojen kanssa maata kohden. Kiristä sitten terän mutteri tiukasti (15).

SÄILYTYS: (KATSO Q)

Pysäytä ruohonleikkuri ja irrota aina turva-avain. Puhdista koneen ulkopuoli perusteellisesti pehmeällä harjalla ja kankaalla. Älä käytä vettä, liuotinaineita tai

kiillotusaineita. Poista kaikkia ruoho ja roskat, erityisesti tuuletusaukoista.

Käännä kone kyljelleen ja puhdista teräalue. Jos teräalueelle on paakkuuntunut leikattua ruohoa, poista se puisella tai muovisella välineellä.

Säilytä konetta kuivassa paikassa. Älä aseta muita esineitä koneen päälle.

Tallentamisen auttamiseksi vapauta kahvan nokkavipu, ja pyöritä tai taita ylempi kahva.

YMPÄRISTÖN SUOJELU

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja

kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

EC VAATIMUSTEN MUKAISUUSVAKUUTUS

Me,

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Vakuutamme täten, että tuote

Selostus WORX Johdoton ruohonleikkuri

Tyyppi WG784 WG785E

Toiminto Ruohon leikkaaminen

Täyttää seuraavien direktiivien määräykset:

EU:n konedirektiivi

2006/42/EC

EU:n pienjännitedirektiivi

2006/95/EC

EU:n direktiivi sähkömagneettisesta

yhdenmukaisuudesta 2004/108/EC

Ulkona käytettävien laitteiden

ympäristömeludirektiivi

2000/14/EY ja sen lisäys 2005/88/EC

- Yhdenmukaisuuden arviointi perusteilla:

Liite VI

- Mitattu äänenvoimakkuuden taso

- Mitattu äänenvoimakkuuden taso

WG784E 86dB(A) Turbo-til

75dB(A) HILJAINEN-tila

WG785E 90dB(A) Turbo-til

78dB(A) HILJAINEN-tila

- Ilmoitettu taattu äänenvoimakkuuden taso

WG784E 89dB(A)

WG785E 93dB(A)

Asiaankuuluva viranomainen

Yhdenmukaisuusstandardit

EN 60335-1 EN 60335-2-77

EN ISO 3744 EN 55014-1

EN 55014-2 EN 61000-3-2

EN 61000-3-3 EN 62233

EN 60335-2-29

Henkilö valtuutettu kääntämään teknisen tiedoston,

Nimi Russell Nicholson

POSITEC Laatupäällikkö

1. BRYTERHÅNDTAK
2. KABELKLEMMER
3. GRESSPOSE FYLLINGSINDIKATOR
4. GRESSAMLEPOSE
5. ARBEIDSMODUS-INNSTILLING
6. SIKKERHETSN∅KKEL
7. ∅VRE HÅNDTAK
8. LÅSE CAM HÅNTAK
9. NEDRE HÅNDTAK
10. SIKKERHETSKLAFF
11. BATTERIPAKKE *
12. MOTORDEKSEL
13. LADER *(Se A2)
14. KOMPOSTERINGS SETT INN (Se H)
15. KNIVBOLT (Se P1)
16. KNIV (Se P1)
