Produkttyp	Trådlös gräsklippare
Märke	Worx
Modell	WG784E
Strömförsörjning	24V batteri (blysyra)
Batterikapacitet	7 Ah
Batterimodell	WA3217
Laddningstid	7 till 9 timmar
Laddarmodell	WA3720
Klippdiameter	36 cm
Klipphöjd	20 till 70 mm
Klipphöjdspositioner	6 positioner
Uppsamlingskapacitet	40 L
Maskinvikt	20 kg
Driftsätt	Tyst och Turbo
Ljudtrycksnivå (tyst läge)	62 dB(A)
Ljudtrycksnivå (turbo läge)	75 dB(A)
Ljudeffektnivå	89 dB(A)
Uppmätt vibration	4,0 m/s² (K=1,5 m/s²)
Funktioner	Uppsamling, mulching, bakre utkast
Ingående tillbehör	Batteripaket, laddare, uppsamlingssäck, mulchinginsats, låsningskamspakar
Säkerhet	Säkerhetsnyckel, skyddslucka, knivstopp på några sekunder
Underhåll	Knivslipning och balansering, regelbunden rengöring, förvaring torrt
Reparerbarhet	Reservdelar tillgängliga via Worx kundservice

Vanliga frågor - WG784E WORX

Hur startar man Worx WG784E gräsklippare?

Sätt i säkerhetsnyckeln i uttaget, vrid den åt höger och håll den. Dra sedan spakstången mot handtaget: gräsklipparen startar. Släpp säkerhetsnyckeln.

Hur justerar man klipphöjden?

Stanna gräsklipparen och vänta tills kniven stannat helt. Flytta klipphöjdsjusteringsspaken utåt, välj sedan en av de 6 positionerna mellan 20 mm och 70 mm.

Hur installerar man gräsuppsamlingssäcken?

Stanna gräsklipparen, ta bort säkerhetsnyckeln. Lyft säkerhetsluckan, haka fast säcken på de nedre krokarna på kåpan, släpp sedan luckan för att låsa säcken.

Hur använder man mulchingläget?

Ta bort gräsuppsamlingssäcken och sätt i mulchinginsatsen i utkastöppningen tills den är i god kontakt med kåpan. Sänk säkerhetsluckan.

Hur laddar man batteriet?

Anslut laddaren till batteriet (monterat eller demonterat) och sedan till ett vägguttag. Tryck på laddarens knapp: en röd LED indikerar laddning, en grön LED signalerar slutet (7 till 9 timmar).

Vad gör man om gräsklipparen vibrerar onormalt?

Stanna omedelbart gräsklipparen, ta bort säkerhetsnyckeln. Kontrollera kniven: om den är böjd eller obalanserad, byt ut den eller låt en professionell balansera den.

Hur underhåller man kniven?

Slipa kniven två gånger per säsong med en fin fil i originalvinkeln. Kontrollera balansen genom att placera kniven på en skruvmejsel: ingen sida får luta. Byt ut den efter 50 timmars klippning eller vartannat år.

Kan jag använda gräsklipparen i regn?

Nej, gräsklipparen får inte utsättas för regn eller fukt. Klipp endast i torrt väder och förvara enheten på en torr plats.

Hur rengör man gräsklipparen?

Använd en mjuk borste och en torr trasa. Använd aldrig vatten eller kemikalier. Rengör regelbundet ventilationsöppningarna och ta bort gräsrester under kåpan.

Vad gör man om batteriet inte laddas längre?

Kontrollera att laddaren är ordentligt ansluten och att batteriet är korrekt anslutet. Om den röda LED-lampan blinkar är batteriet defekt. Kontakta Worx kundservice för byte.

BRUKSANVISNING WG784E WORX

Översättning av originalinstruktionerna SV

POSITEC Kvalitetschef

1. VAIHDEVIPU
2. KAAPELIPIDIKKEET
   3 RUOHOPUSSIN TÄYTTYMISEN ILMAISIN
3. RUOHONKERUUPUSSI
4. TYÖTILAN VALINTA
5. TURVA-AVAIN
6. YLEMPI KAHVA
7. NOSTOVIVUN LUKITUS
8. ALEMPI KAHVA
9. VAROLÄPPÄ
10. AKKU *
11. MOOTTORIN KANSI
12. LATURI *(Katso A2)
13. LEIKKUUJÄTTEEN LIITOSOSA (Katso H)
14. TERÄN PULTTI (Katso P1)
15. TERÄ (Katso P1)

5. HÅNTAKS JUSTERING (Se E)

Sett skiven på Turbo-modus när du klipper tett eller høyvokst gress.

5. BATTERI STATUS LED'S (SE J) MERK: Status LED's indikerer batteri tilstand når knappen til batteriet er trykt.

POSITEC Kvalitetsleder

CE

1. BRYTARARM
2. KABELKLÄMMA
3. GRÄSUPPSAMLARE FYLLNADSINDIKATOR
4. GRÄSUPPSAMLINGSSÄCK
5. ARBETSLÄGESRATT
6. SÄKERHETSNYCKEL
7. ÖVRE HANDTAGET
8. KAMLÅSSPAK
9. NEDRE HANDTAGET
10. SÄKERHETSLOCK
11. BATTERIPAKET *
12. MOTORHÖLJE
13. LADDARE R*(Se A2)
14. MULLINSATS (Se H)
15. BLADBULT (Se P1)
16. BLAD (Se P1)

*Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.

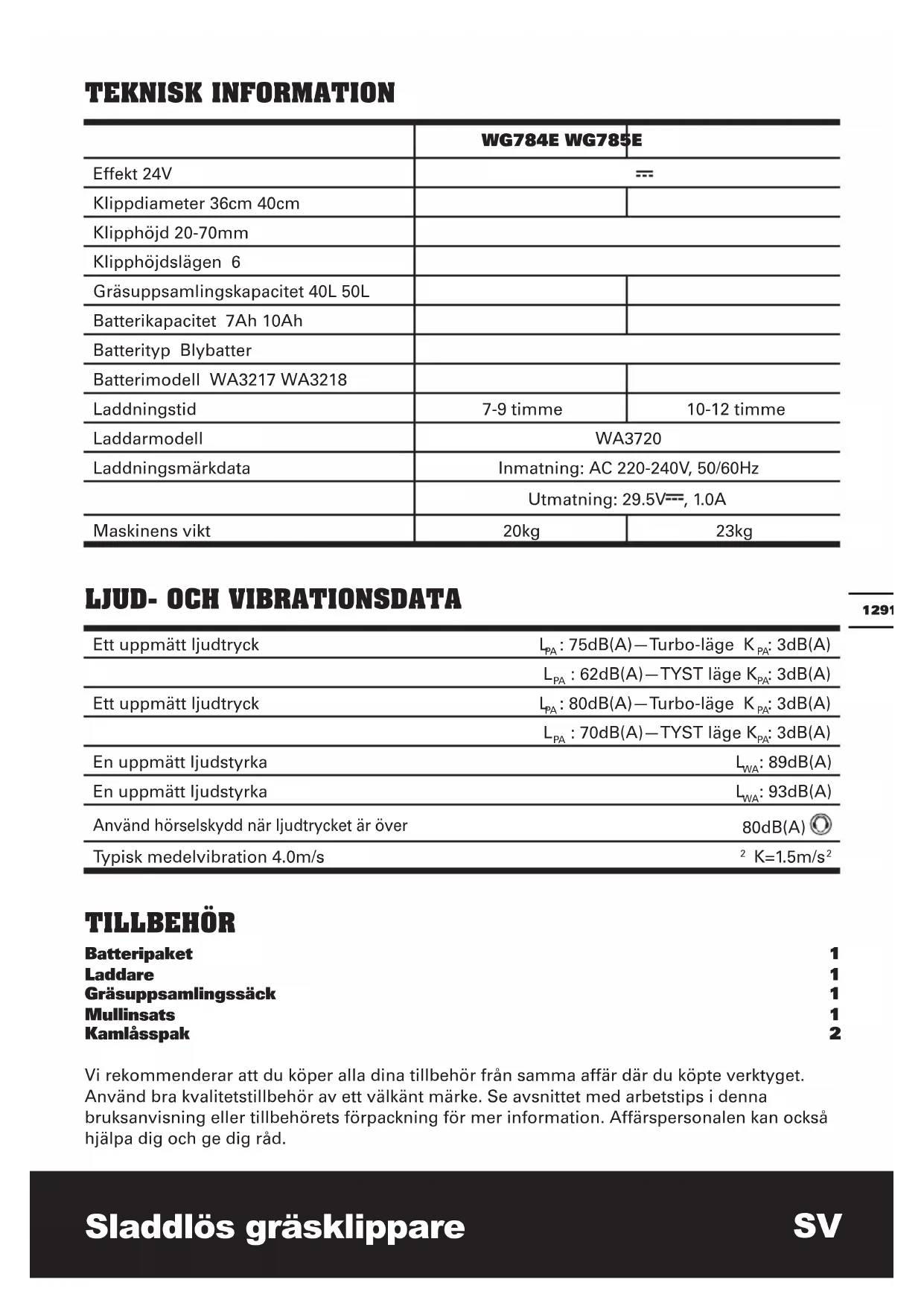

TEKNISK INFORMATION

	WG784E WG785E
Effekt 24V	---
Klippdiameter 36cm 40cm
Klipphöjd 20-70mm
Klipphöjdslägen 6
Gräsuppsamlingskapacitet 40L 50L
Batterikapacitet 7Ah 10Ah
Batterityp Blybatter
Batterimodell WA3217 WA3218
Laddningstid	7-9 timme	10-12 timme
Laddarmodell	WA3720
Laddningsmärkdata	Inmatning: AC 220-240V, 50/60Hz
	Utmatning: 29.5V---, 1.0A
Maskinens vikt	20kg	23kg

LJUD- OCH VIBRATIONSDATA

Ett uppmätt ljudtryck	L_PA : 75dB(A)—Turbo-läge K_PA : 3dB(A)
	L_PA : 62dB(A)—TYST läge K_PA : 3dB(A)
Ett uppmätt ljudtryck	L_PA : 80dB(A)—Turbo-läge K_PA : 3dB(A)
	L_PA : 70dB(A)—TYST läge K_PA : 3dB(A)
En uppmätt ljudstyrka	L_WA : 89dB(A)
En uppmätt ljudstyrka	L_WA : 93dB(A)
Använd hörselskydd när ljudtrycket är över	80dB(A) Ⓞ
Typisk medelvibration 4.0m/s	^2K=1.5m/s^2

TILLBEHÖR

Batteripaket	1
Laddare	1
Gräsuppsamlingssäck	1
Mullinsats	1
Kamlåsspak	2

Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. Affärspersonalen kan också hjälpa dig och ge dig råd.

GENERELLA SÄKERHETSVARNINGAR FÖR ELVERKTYG

WARNING! Läs alla instruktioner.

Följs inte alla nedanstående

instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Läs noga igenom instruktionerna för säker hantering av maskinen.

Spara alla varningar och instruktioner för framtida bruk.

• Apparaten är inte avsedd för användning av personer (inklusive barn) med nersatta fysiska, sensoriska eller mentala funktioner eller saknar erfarenhet och kunskap, såvida de inte har fått handledning eller instruktioner beträffande apparatens användning av en person med ansvar för deras säkerhet.
• Barn bör övervakas för att garantera att de inte leker med apparaten.

UTBILDNING

a) Läs igenom instruktionerna noggrant. Bekanta dig med kontroller och hur apparaten används korrekt.
b) Låt aldrig barn eller personer som är obekant med dessa instruktioner använda apparaten. Lokal bestämmelser kan inskränka åldern för operatören
c) Klipp aldrig medan personer, särskilt barn eller djur finns i närheten.
d) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

FÖRBEREDELSE

a) Vid klippning använd alltid solida skodon och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler;
b) Undersök grundligt området där apparaten ska användas och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål;
c) Före användning kontrollera alltid visuellt så att blad, bladbultar och klippmontage inte är slitna eller skadade. Byt ut slitna eller skadade blad och bultar i set för att bibehålla balansen;

d) På maskiner med flera blad bör du var försiktig eftersom rotation av ett blad kan göra att andra blad roterar.

DRIFT

a) Arbeta endast i dagsljus eller i bra artificiellt ljus;
b) Undvik att använda apparaten i vått gräs då det är möjligt;
c) Se alltid till att du är stadig på foten i slänter;
d) Gå spring aldrig;
e) För roterande maskiner försedda med hjul, rör dig alltid längs med lutningar aldrig uppåt och nedåt;
f) Var extra försiktig när du byter riktning i slänter;
g) Kör inte i mycket branta slänter;
h) Var extra försiktig när du backar eller drar apparaten mot dig;
i) Stoppa bladen om apparaten ska lutas för transport när andra ytor än gräs korsas och när apparaten transporteras från ett område till ett annat som ska klippas;
j) Använd aldrig apparaten med defekta skydd och skärmar eller utan säkerhetsenheter, exempelvis strålningsskydd och eller/gräsuppsamlare på plats;
k) Starta motorn enligt instruktionerna och med fötterna borta från bladen;
I) Luta inte apparaten när motorn startas förutom om apparaten måste lutas för start. I detta fall luta inte mer än nödvändigt och lyft endast den del som är längst bort från användaren;
m) Placera inge händer eller fötter i närheten av roterande delar. För rotationsklippare håll utblåsningsöppningarna rena hela tiden;
n) Vidrör inte bladet innan fränkopplingsenheten tagits bort. och bladen har stannat helt och hållet.
n) Borttagning av frånkopplingsenheten:
- Varje gång som maskinen lämnas oövervakad;
- Innan du rensar en blockering;
- Före kontroller, rensning eller arbete på apparaten;
- Efter att du kört på ett främmande föremål;

- När gräsklipparen börjar vibrera onormalt

UNDERHÅLL OCH FÖRVARING

1. Se till att alla skruvar, muttrar och bultar är åtdragna för att säkra att apparaten är säker att arbeta med.
2. Kontrollera gräsuppsamlaren regelbundet för slitage eller förslitning.
3. Byt ut slitna eller skadade delar av säkerhetsskäl.

ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG

1) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.
2) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.
3) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
4) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR DIN BATTERULADDARE

1. Läs anvisningarna före uppladdning.
2. Om strömkabeln är skadad och att undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande

kvalifiserad person.

1. Efter laddning, koppla bort batteryiladdaren från nätströmmen. Koppla därefter bort chassianslutningen och därefter batterianslutningen.

2. Ladda inte ett läckande batteri.

3. Använd inte laddare för andra ändamål än de är avsedda för.

4. Laddningsenheten får bara anslutas till en växelströmskälla.

5. Laddningsenheten måste skyddas mot fukt.

6. Använd inte laddningsenheten utomhus.

7. Kortslut inte batteriets eller laddarens kontakter.

8. Tänk på polerna “+/-” vid laddning.

9. Öppna inte enheten och förvara den utom räckhåll för barn.

10. Ladda inte batterier från andra tillverkare.

11. Kontrollera att anslutningen mellan batteriladdare och batteri är rätt positionerad och att den inte hindras av främmande föremål.

12. Håll batteriladdarens öppningar fria från främmande föremål och skydda dem mot smuts och fukt. Förvara enheten på en torr och frostfri plats.

13. Under laddning av batterier, kontrollera att batteriladdaren är placerad i ett väl ventilerat utrymme och långt bort från antändliga material. Batterier kan bli heta under laddning. Överladda inte batterier. Batterier och laddare får inte lämnas utan uppsikt under laddning.

14. Ladda inte engångsbatterier, eftersom de kan överhettas och gå sönder.

15. Om batteriet laddas i en temperatur mellan 18 och 24 grader får batteriet högre kapacitet och längre livslängd. Ladda inte batteriet i temperaturer under 4,5 eller över 40,5 grader. Detta är mycket viktigt eftersom det förhindrar allvarliga skador på batteriet.

SYMBOLER

Läs instruktionsboken innan denna maskin används

Varning

Håll kringstående undan.

Bladet fortsätter att rotera efter det att maskinen stängts av. Vänta till maskinens komponenter har stannat helt och hålet innan du rör vid dem

Se upp med de vassa bladen. Bladen fortsätter att rotera efter det att motorns stängts av – dra ur kontakten från vägguttaget innan underhåll av maskinen sker eller om sladden är skadad.

Håll anslutningskabeln på betryggande avständ från skärknivarna.

Utsätt inte för regn eller vatten

Får ej brännas

Kasta inte förbrukade batterier. Återlämna förbrukade batterier till din lokala batteriinsamling eller återvinningsstation.

Innehåller Pb batteri. Batteriet måste återvinnas eller kastas på rätt sätt.

WEEE marketing

Laddaren får endast användas i torr lokal.

ÄNDÄMÅLSEN LIG ANVÄNDNING

Denna gräsklippare är avsedd för hemmabruk.

SÄKERHETSREGLER LADDARE

1. Koppla in laddaren direkt i ett elektriskt uttag. VANVÅRDA INTE SLADDEN. Bär aldrig laddaren i sladden. Koppla inte ifrån laddaren från uttaget eller klipparen genom att dra i själva sladden.
2. FÖRSIKTIGHET: För att minska risken för brand, elektriska stötar eller personskador, försök inte att använda denna laddare med någon annan produkt. Likaledes, försök inte att ladda klipparen med någon annan laddare.
3. Gör inte service på klipparen med laddaren eller säkerhetsnyckeln inkopplad.
4. Använd inte en skadad laddare. Byt skadade sladdar och laddare omedelbart hos en auktoriserad WORX servicedepå.
5. Ladda alltid klippare på en torr väderskyddad plats. Utsätt inte klipparen eller laddaren för regn. Ladda inte på våta plaster. Ladda inte när temperaturen är över 40°C (104°F) eller under 5°C (41°F).
6. Håll klipparen och laddaren borta från vatten, heta källor (såsom radiatorer, värmare, spisar etc.) öppna lågor eller kemikalier. Var försiktig så att laddarsladden inte skadas genom att hålla sladden borta från vassa kanter.

LADDNINGSPROCEDUR

1. Laddning kan utföras med antingen batteriet INMONTERAT (Se A1) eller BORTTAGET från maskinen (Se A2).
2. Koppla in laddningskontakten i honuttaget på batteriet. (Se A1,A2).
3. Sätt kontakten från laddaren i vägguttaget.

4. Tryck på knappen på laddaren, det röda ljuset på laddaren bör börja lysa för att indikera att det finns ström och att batteriet laddas.

5. Den röda lampan bör släckas och den gröna lampan tändas när laddningen är fullföljd (ungefär 10-12 timmar för full laddning av klipparen)

6. När batteriet är fulladdat kommer det gröna ljuset att tändas och var tänt i ungefär 15 sekunder för att indikera full laddning. Efter 15 sekunder kommer det gröna ljuset och laddningen stängas av för att spara energi.

NOTERA: om batteriet är defekt kommer det röda ljuset att blinka. Ljusen kommer endast att fungera när laddaren är ansluten till både batteriet och vägguttaget.

1. Laddaren är en smart laddare och kan förbli ansluten till batteriet och vägguttaget under en längre period utan att det skadar batteriet eller laddaren. Laddaren kommer att slås på automatiskt för att garantera att batteriet är fulladdat.

BATTERIVÅRD

Batteriet i din sladdlösa gräsklippare är ett 24-volt förseglat blybatterisystem. Klipparen kan förvaras i alla positioner utan risk för läckage.

• För optimal batterilivslängd och prestanda bör batteriet laddas fullt varannan månad under lagring.
• För optimal batterilivslängd och prestanda bör batteriet laddas fullt efter varje användning.
• Förvara batteriet på en kall och torr plats.
• Batteriet kan tryggt förvaras i temperaturer ned till -10^ (14°F).
• Batteriet behöver inte vara helt urladdat innan den laddas igen.
• 2 till 3 första laddningscykler kan krävas efter köp för att få maximal körtidskapacitet.
  YTTERLIGARE BATTERIER kan erhållas från kundernas Helpline.

HOPSÄTTNING

VIKTIGT! Innan du monterar gräsklipparen kontrollera tillbehören enligt ovanstående information, se till att

tillbehören är kompletta.

1. MONTERING AV HANDTAGET (Se B1-B5)

1) Ta bort skruvarna (X 2) på båda sidor om däcket. (Fig B1)
2) Sätt in det nedre handtaget (9) i hålen på medföljande däck
3) Fäst med medföljande skruvar.(Fig B2)
4) Montera övre handtaget (7) med bultarna och lässpaken (8) till det nedre handtaget (9). (Fig B3)
5) Dra åt de två lässpakarna. Kontrollera att handtaget är HELT fastsatt.
Kamspakens tryck kan justeras genom att låskammen justeras (8) medurs/moturs. DRA INTE ÅT FÖR MYCKET.(Fig. B4)
OBS: Se till att bultarna är helt insatta genom handtaget innan handtagsknoppen monteras.
6) Montera kabelklämmorna (2) som medföljer till det över och nedre handtaget. För in kabeln i klämman och se till att kabeln är tillräckligt slak. (Fig B5)

2. MONTERING AV GRÄSBEHÅLLARE

Montera gräsuppsamlarhandtaget ovan på uppsamlaren såsom visas i fig. C1-C4.

Steg 1. Tryck lätt på framkanten av handtaget. (Fig C2)
Steg 2. Skjut det sedan framåt. (Fig C2)
Steg 3. Skjut ned bakkanten av handtaget. (Fig C2)
Steg 4. Fäst slutligen plastklämman över metallramen. (Fig C3)

WARNING: Fäst inte handtaget i motsatt riktning. Fäst handtaget om visas i fig C1.

3. INPASSNING AV GRÄSBEHÅLLARE (Se D1, D2, D3)

1) Stäng av klipparen och vänta tills bladet stannar och ta bort säkerhetsnyckeln.
2) Lyft på säkerhetsklaffen och håll upp den, se till att mullfunktionen har tagits bort.
3) Lyft upp gräsbehållaren i handtaget och placera gräsbehållaren på de nedre krokarna (a) på klippardäcket.
4) Frigör säkerhetsskyddet för att låsa gräsbehållaren på plats. Se till att gräsbehållaren är ordentligt monterad.

OBS: Tryck ned gräsbehållaren lätt för att se till att den är installerad helt och hållet.

4. BORTTAGNING/TÖMNING

Håll gräsuppsamlaren, Lyft säkerhetsluckan (10) och håll upp den. Ta bort grässäcken (4).

WARNING! Kontrollera alltid att säkerhetsluckan kan stänga utkastet ordentligt före användning. Lyft aldrig säkerhetsluckan (10) när gräsklipparen används utan gräsuppsamlaren monterad.

5. HANDTAGSINSTÄLLNING (Se E)

Det över handtaget kan ställas in i 3 olika höjdlägen. Frigör lässpaken, ställ in det över handtaget till en av de tre positionerna och se till att se till att sätta in sprinten i hålet. Återställ sedan lässpaken.

OBS: Kontrollera alltid att den över handtaget är ordentligt fastsatt.

6. MONTERA/BORTTAGNING AV BATTERI (Se F1, F2) BORTTAGNING AV BATTERI

Dra ut batteriet med batterihandtaget direkt. (Se F1)

OBS: Var försiktig så att du inte tappar batteriet på foten eller på marken när det tas bort.

INPASSA BATTERIET

Placera batteriet i batteribehållaren, se till att batteriet är korrekt inplacerad. (Se F2)

DRIFT

1. START OCH STOPP (Se G1, G2)

WARNING! Bladet fortsätter att rotera i några sekunder efter det att maskinen stängts av. Låt motorn/bladet slut rotera innan den "slås på" igen. Växla inte snabbt mellan på och av. START

1) Sätt in säkerhetsnyckeln i höljet till växellådan.
2) Vrid nyckeln åt höger och håll den i positionen.
3) Dra spaken mot handtaget och gräsklipparen startar.
4) Släpp säkerhetsnyckeln

STOPPA

Släpp brytararmen.

2. INSTALLERA MULLINSATS (Se H)

1) Stäng av klipparen och vänta tills bladet stannar och ta bort säkerhetsnyckeln.
2) Lyft säkerhetsskyddet och håll upp det.
3) Låt mullinsatsen glida in i utkastaröppningen till den får fast kontakt med däcket.
4) Släpp säkerhetsskyddet och se till att det stänger ordentligt.

3. BORTTAGNING AV MULLINSATS (Se H)

För att ta bort multtillsatsen så att du kan samla upp gräset, följ stegen nedan:

1) Stäng av klipparen och vänta tills bladet stannar och ta bort säkerhetsnyckeln.
2) Lyft säkerhetsskyddet och håll upp det.
3) Ta tag i mitten av insatsen, lyft och dra ut mullinsatsen helt och hållet.
4) Säkerhetsskyddet är fjäderbelastat. När du släpper det kommer det att återgå till stängt läge.

4. ARBETSLÄGESRATT (Se I) Status1: TYST läge

Välj TYST läge vid daglig klippning vilket tar bort ungefär 20 mm gräs i taget.

Status2: Turbo-läge

Ställ in ratten i Turbo läge när tätt eller överväxt gräs klipps.

5. BATTERI STATUS LED (Se J) OBS: Status LED kommer att indikera batteriets kondition när knappen på batteriet trycks ned.

LED känner kontinuerligt av och visar batteriets kondition enlig följande:

Tryck på knappen "POWERTEST", lampan på knappen lyser.

När de tre gröna lamporna lyser är batteriet fulladdat.

När två gröna lamporna (llyser är batteriet delvis laddat.

När endast en grön lampa 📁 lyser är batteriladdningen förbrukad.

Innan du använder klipparen första gången rekommenderar vi att enheten laddas över natten för att garantera att batteriet är fulladdat.

VIKTIGT

När endast en grön lampan lyser är ditt batteri alltför urladdat även om klipparen fortfarande klarar av att klipp gräs. Om du fortsätter att använda din gräsklippare med batteriet i denna urladdade kondition kan det reducera batteriets livslängd om dess prestanda.

6. JUSTERA KLIPPHÖJDEN (Se K)

VARNING! Stoppa, frigör växelspaken och vänta tills motorn stannar innan höjden justeras. Bladen fortsätter att rotera efter att motorn stängts av, ett roterande blad kan orsaka skador.

Försiktighet: Vidrör inte roterande blad.

Vid första klippningen för säsongen bör en justering av höjden göras.

Gräsklipparen kan ställas i på 6 olika klipphöjder mellan 20mm och 70mm.

För detta syfte, flytta justeringsspaken för klipphöjden utåt och ändra till önskad position.

7. GRÄSUPPSAMLARE FYLLNADSINDIKATOR (Se L)

Som påminnelse att du omedelbart skall tömma gräsuppsamlaren har gräsklipparen en indikator ovanpå uppsamlaren som visar uppsamlingsstatusen. Du kan följa enligt nedan:

Status tom: lucka flyter (a)

Full status: lucka faller ned (b)

8. BAKRE UTKAST (Se M)

Gräsklipparen har en bakre utkastfunktion så att du kan klippa utan uppsamlare. Klippet kommer att kastas ut från det bakre utkastet.

9. KLIPPTIPS

OBS: INSPEKTERA ALLTID OMRÅDET DÄR KLIPPAREN SKA ANVÄNDAS OCH TA BORT ALLA STENAR, PINNAR, KABLAR, METALL OCH ANAT SKRÄP

VILKA KAN KASTAS IVÄG AV DET ROTERANDE BLADET.

1) Rör dig alltid längs med lutningar aldrig uppåt och nedåt. Var extra försiktig när du byter riktning i slänter. Kör inte i mycket branta slänter. Bibehåll alltid ett bra fotfäste.
2) Släpp växelspaken för att stänga "AV" klipparen när någon sandbelagt område ska passeras (stenar kan kastas iväg av bladet).
3) Ställ in klipparen på högsta klipphöjden när du klipper i ojämn terräng eller i högt gräs. Borttagning av för mycket gräs på en gång kan göra att överspänningsskyddet löser ut och stoppar klipparen.
4) Om gräsbehållaren används under växtsäsongen kan gräset tendera att blockera utkastaröppningen. Släpp växelspaken för att stänga "AV" klipparen och ta bort säkerhetsnyckeln. Ta bort gräsbehållaren och skaka ned gräset till baksidan av behållaren. Rensa bort allt gräs eller skräp som kan ha samlats runt utkastaröppningen. Sätt tillbaka gräsbehållaren.
5) Om klipparen börjar vibrera onormalt, släpp växelspaken för att stänga "AV" klipparen och ta bort säkerhetsnyckeln. Kontrollera omedelbart orsaken. Vibrationer är en varning för problem. Använd inte klipparen innan en servicekontroll gjorts.
6) SLÄPP ALLTID VÄXELSPAKEN FÖR ATT STÄNGA "AV" KLIPPAREN OCH TA BORT SÄKERHETSNYCKELN SÅ FORT KLIPPAREN LÄMNAS UTAN UPPSIKT, ÄVEN UNDER KORTARE PERIODER.

10. MULLKLIPPNINGSTIPS

Vid mullklippning är din klippare konstruerad för att klippa gräsklippet i små bitar och fördela dessa över gräsmattan. Under normala förhållanden kommer det finfördelade gräset att brytas ned biologiskt och snabbt för att ge näring till gräsmattan. Läs igenom följande rekommendationer för optimal mullprestanda.

1) Undvik att klippa när gräset är vått av

regn eller dagg. Vått gräs kan bilda klumpar vilka påverkar mullfunktionen och påverkar körtiden.

Bästa tiden att klippa gräset är sent på eftermiddagen när gräset är torrt och de nyligen klippta områdena kommer inte att utsättas för direkt solljus.

2) För bästa mullprestanda, ställ in klipphöjden på klippning av en tredjedel av gräshöjden, idealiskt inte mer än 38 mm i taget. Om gräset är för långt kan det vara nödvändigt att öka klipphöjden för att minska kraftansträngningen och förhindra överbelastning av motorn. För extremt tung mullning är det förståndigt att först klippa med en hög klippinställning och sedan klippa en gång till för den slutliga klippningen. I annat fall gör korta klippningar och rör dig sakta framåt.
3) För bästa resultat, håll klipparens hölje fritt från grässamlingar. Stäng emellanåt av klipparen och vänta tills bladet stannat helt och hålet. Koppla sedan ifrån säkerhetsnyckeln och luta klipparen på sidan. Använd ett föremål såsom en pinne och peta bort eventuellt ihopklumpat gräs i bladområdet. Var försiktig med de vassa kanterna på bladet. Rengör ofta vid vått, nytt gräs och alltid efter varje användning.
4) Vissa typer av gräs eller gräsförhållande kan kräva att ett område mullas en andra gång för att helt fördela gräset över gräsmattan.
Om det klipps en andra gång är rådet att klippa vinkelrätt (tvärs över) den första klippningen. ÄNDRA INTE KLIPPVÄG PÅ NÅGOT SÄTT
SOM GÖR ATT RÖRELSEN ÄR NEDFÖR EN KULLE.
5) Byt ditt klippmönster varje vecka. Detta förhindrar att mattning och marmorering över gräsmattan.

UNDERHÅLL

WARNING: Stoppa klipparen och ta bort säkerhetsnyckeln innan gräsbehållaren tas bort.

OBS: För att garantera lång och pålitlig funktion, genomför följande

underhållsprocedurer regelbundet. Leta efter tydliga defekter såsom en lös, rubbat eller ett skadat blad, lösa delar och slitna eller skadade komponenter. Kontrollera att huvar och skydd är oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt underhåll eller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet underhåll, ring vår kundtjänst för råd.

BLADSLIPNING

HÅLL BLADET VASST FÖR BÄSTA KLIPPNINGSPRESTANDA. ETT TRUBBIGT BLAD KLIPPER INTE GRÄSET RENT ELLER MULLAR ORDENTLIGT. ANVÄND SKYDDSGLASÖGON VID BORTTAGNING, SLIPNING OCH INSTALLATION AV BLADET. SE TILL ATT SÄKERHETSNYCKELN ÄR BORTTAGEN. Slipning av bladet två gånger under klippsäsongen är vanligtvis tillräckligt under normala förhållanden. Sand gör att bladet blir trubbigt snabbt. Om din gräsmatta har sandjord kan mer regelbunden slipning krävas. BYT BÖJDA ELLER SKADADE BLAD OMEDELBART.

VID SLIPNING AV BLADET:

1. Se till att bladet behåller balansen.
2. Slipa bladet i den ursprungliga vinkeln.
3. Slipa klippkanterna på båda sidor om bladet, ta bort lika mycket material från båda sidorna.

SLIPNING AV BLADET I ETT SKRUVSTäD (Se N)

1. Se till att växelspaken är frigjord, bladet stoppats och att säkerhetsnyckeln är borttagen innan bladet tas bort.
2. Ta bort bladet från klipparen. Se instruktionerna för borttagning och montering av bladet.
3. Säkerhetsblad N-1 i ett skruvstäd N-2.
4. Använd skyddsglasögon och var försiktig så att du inte skär dig själv.
5. Fila försiktigt klippkanten på bladet med en fintandad fil N-3 eller slipsten.
6. Kontrollera balansen på bladet. Se instruktionerna för balansering av bladet.
7. Sätt tillbaka bladet på klipparen och dra åt ordentligt. Se instruktionerna nedan.

BLADBALANSERING (Se 0)

Kontrollera balansen på bladet genom att placera centrumhålet O-1 på en spik eller ett skruvmejselskaft O-2, fastklämd horisontellt i ett skruvstäd O-3. Om någon ände av bladet roterar nedåt, fila den änden.

Bladet är korrekt balanserat när ingen ände roterar nedåt.

BLADUNDERhåLL (Se P1, P2)

Förnya metallbladet efter 50 timmars klippning eller 2 år, vilken som inträffar först – oavsett kondition.

Följ dessa procedurer för att ta bort och byta bladet. Du behöver handskar (medföljer inte) och en skiftnyckel (medföljer inte) för att ta bort bladet. Håll bladet (16) och skruva loss bladbulten (15) medurs med en skiftnyckel, och ta sedan bort bladet.

För återmontering placera först bladet (16) med klippkanterna riktade mot marken. ra sedan åt bladmuttern (15).

FÖRVARING (Se Q)

Stoppa klipparen och ta alltid bort säkerhetsnyckeln. Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, lösningsmedel eller polermedel. Ta bort gräs och skräp, speciellt från ventilationsöppningarna. Vänd maskinen på sidan och gör rent bladområdet. Om gräsklippet är kompakt i bladområdet, ta bort det med en trä eller plast pinne. Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen. Som lagringshjälp, lossa handtagsspaken och vrid eller fäll det övre handtaget.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall.

Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

EC DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Förklarar att denna produkt,

Beskrivning

WORX Sladdlös gräsklippare

Typ WG784E WG785E

Funktion Klippa gräs

Uppfyller följande direktiv,

EG Maskindirektiv 2006/42/EC

EG Lågspänningsdirektiv 2006/95/EC

EG Elektromagnetiskt kompatibilitetsdirektiv 2004/108/EC

Bullerdirektiv för utomhusutrustning

2000/14/EC ändrad av 2005/88/EC.

- Konformitetsutvärderingsprocedur enligt

Bilaga VI

- Uppmätt bullernivå

WG784E 86dB(A) Turbo-läge

75dB(A) TYST läge

WG785E 90dB(A) Turbo-läge

78dB(A) TYST läge

Deklarerad garanterad bullernivå

WG784E 89dB(A)

WG785E 93dB(A)

Berört notifierat organ

Namn: Intertek Testing & Certification Ltd

Standarder överensstämmer med

EN 60335-1 EN 60335-2-77

EN ISO 3744 EN 55014-1

EN 55014-2 EN 61000-3-2

EN 61000-3-3 EN 62233

EN 60335-2-29

Personen som godkänts att sammanställa den tekniska filen.

Namn Russell Nicholson

Adress Positec Powertools (Europe) LTD

POSITEC Kvalitetsdirektör

CE

1. AÇMA/KAPAMA KOLU
2. KABLO KLIPSLERI
3. ÇIM TORBASI DOLUM GÖSTERGESI
4. ÇIM TOPLAMA TORBASI
5. ÇALIŞMA MODU KADRANI
6. GÜVENLIK ANAHTARI
7. ÜST KOL
8. DIRSEK KILIDI KOLU
9. ALT KOL
10. GÜVENLIK KAPAĞI
11. BATARYA KUTUSU *
12. MOTOR KAPAĞI
13. ŞARJ ALETI * (A2 'Ye bakınız)
14. SAMAN GIRIŞI (H 'Ye bakınız)
15. BIÇAK CIVATASI (P1 'Ye bakınız)
16. BIÇAK (P1 'Ye bakınız)
