Producttype	Draadloze grasmaaier
Merk	Worx
Model	WG784E
Voeding	24V accu (loodzuur)
Accucapaciteit	7 Ah
Accumodel	WA3217
Laadtijd	7 tot 9 uur
Lader model	WA3720
Snijdiameter	36 cm
Snijhoogte	20 tot 70 mm
Snijhoogte posities	6 standen
Opvangzak capaciteit	40 L
Machinegewicht	20 kg
Werkingsmodi	Stil en Turbo
Geluidsdrukniveau (stille modus)	62 dB(A)
Geluidsdrukniveau (turbo modus)	75 dB(A)
Geluidsvermogen	89 dB(A)
Gemeten trilling	4,0 m/s² (K=1,5 m/s²)
Functies	Opvang, mulchen, achteruitwerpen
Inbegrepen accessoires	Accupack, lader, opvangzak, mulch-inzetstuk, vergrendelingsnokhendels
Veiligheid	Veiligheidssleutel, beschermingsklep, mes stopt binnen enkele seconden
Onderhoud	Mes slijpen en balanceren, regelmatig schoonmaken, droog opslaan
Repareerbaarheid	Reserveonderdelen verkrijgbaar via Worx after-sales service

Veelgestelde vragen - WG784E WORX

Hoe start ik de Worx WG784E grasmaaier?

Plaats de veiligheidssleutel in de houder, draai hem naar rechts en houd hem vast. Trek vervolgens de hendel naar het handvat: de maaier start. Laat de veiligheidssleutel los.

Hoe stel ik de snijhoogte in?

Stop de maaier en wacht tot het mes volledig stopt. Beweeg de snijhoogteverstellingshendel naar buiten en kies een van de 6 standen tussen 20 mm en 70 mm.

Hoe installeer ik de opvangzak?

Stop de maaier, verwijder de veiligheidssleutel. Til de veiligheidsklep op, hang de zak aan de onderste haken van de behuizing en laat de klep los om de zak te vergrendelen.

Hoe gebruik ik de mulchmodus?

Verwijder de opvangzak en plaats de mulch-inzetstuk in de uitwerp opening totdat deze goed contact maakt met de behuizing. Laat de veiligheidsklep zakken.

Hoe laad ik de accu?

Sluit de lader aan op de accu (gemonteerd of gedemonteerd) en vervolgens op een stopcontact. Druk op de knop van de lader: een rode LED geeft het laden aan, een groene LED geeft het einde aan (7 tot 9 uur).

Wat te doen als de maaier abnormaal trilt?

Stop onmiddellijk de maaier, verwijder de veiligheidssleutel. Controleer het mes: als het verbogen of uit balans is, vervang het dan of laat het door een professional balanceren.

Hoe onderhoud ik het mes?

Slijp het mes twee keer per seizoen met een fijne vijl, waarbij de oorspronkelijke hoek behouden blijft. Controleer de balans door het mes op een schroevendraaier te plaatsen: geen enkele kant mag overhellen. Vervang het na 50 maaiuren of elke 2 jaar.

Kan ik de maaier in de regen gebruiken?

Nee, de maaier mag niet worden blootgesteld aan regen of vocht. Maai alleen bij droog weer en berg het apparaat op een droge plaats op.

Hoe reinig ik de maaier?

Gebruik een zachte borstel en een droge doek. Gebruik nooit water of chemicaliën. Reinig regelmatig de ventilatiesleuven en verwijder grasresten onder de behuizing.

Wat te doen als de accu niet meer oplaadt?

Controleer of de lader goed is aangesloten en of de accu correct is verbonden. Als de rode LED knippert, is de accu defect. Neem contact op met de Worx after-sales service voor vervanging.

GEBRUIKSAANWIJZING WG784E WORX

Vertaling van de oorspronkelijke instructies NL

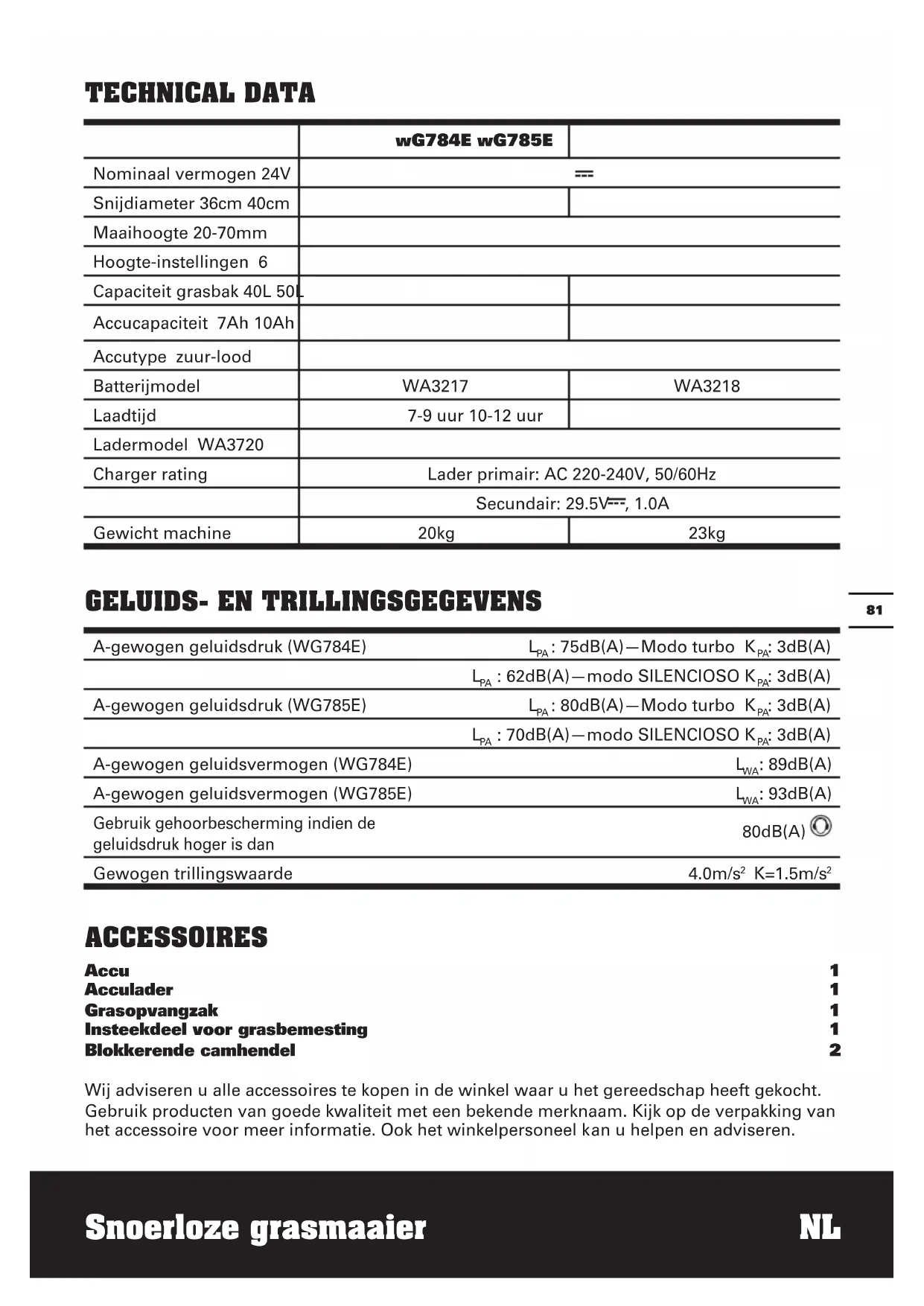

	wG784E wG785E
Nominaal vermogen 24V	---
Snijdiameter 36cm 40cm
Maaihoogte 20-70mm
Hoogte-instellingen 6
Capaciteit grasbak 40L 50L
Accucapaciteit 7Ah 10Ah
Accutype zuur-lood
Batterijmodel	WA3217	WA3218
Laadtijd	7-9 uur 10-12 uur
Ladermodel WA3720
Charger rating	Lader primair: AC 220-240V, 50/60Hz
	Secundair: 29.5V---, 1.0A
Gewicht machine	20kg	23kg

GELUIDS- EN TRILLINGSGEGEVENS

A-gewogen geluidsdruk (WG784E)	L_PA : 75dB(A)—Modo turbo K_PA : 3dB(A)
	L_PA : 62dB(A)—modo SILENCIOSO K_PA : 3dB(A)
A-gewogen geluidsdruk (WG785E)	L_PA : 80dB(A)—Modo turbo K_PA : 3dB(A)
	L_PA : 70dB(A)—modo SILENCIOSO K_PA : 3dB(A)
A-gewogen geluidsvermogen (WG784E)	L_WA : 89dB(A)
A-gewogen geluidsvermogen (WG785E)	L_WA : 93dB(A)
Gebruik gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A) Ⓞ
Gewogen trillingswaarde	4.0m/s2 K=1.5m/s2

ACCESSOIRES

Accu	1
Acculader	1
Grasopvangzak	1
Insteekdeel voor grasbemesting	1
Blokkerende camhendel	2

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

instructies zorgvuldig door. Indien

u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Lees de instructies aandachtig voor een veilig gebruik van de machine.

Bewaar alle waarschuwingen en instructies voor latere naslag.

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke of mentale capaciteiten of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht worden gehouden om te verzekeren dat ze niet met het apparaat spelen.

TRAINING

a) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparaat.
b) Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker.
c) Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.
d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en schade die ontstaan met andere personen en hun eigendommen.

VOORBEREIDING

a) Draag bij het maaien altijd stevige schoenen en een lange broek. Gebruik dit apparaat niet wanneer u op blote voeten of op open sandalen/slippers loopt.
b) Inspecteer de omgeving van de gebruikte apparatuur en verwijder alle voorwerpen die door de machine weggeworpen zouden kunnen worden;

c) Controleer voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren.
d) Wees voorzichtig wanneer u werkt met machines met meerdere bladen, omdat de rotatie van één blad, de rotatie van de andere bladen kan veroorzaken.

BEDIENING

a) Maai alleen overdag of in goed kunstlicht.
b) Gebruik het apparaat, voor zover mogelijk, niet in nat gras.
c) Zorg er op hellingen altijd voor dat u stevig staat.
d) Loop, ren niet;
e) Een ronddraaiende machine op wielen gebruikt u evenwijdig aan hellingen, niet op en neer;
f) Wees extra voorzichtig wanneer u op hellingen van richting verandert.
g) Maai niet op zeer steile hellingen.
h) Wees extra voorzichtig wanneer u het apparaat achteruit of naar u toe haalt.
i) Stop de messen wanneer de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wanneer het apparaat van en naar het gebied dat gemaaid wordt getransporteerd.
j) Gebruik het apparaat nooit wanneer beschermkappen beschadigd zijn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zijn.
k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.
I) Kantel het apparaat nooit bij het inschakelen van de motor, behalve wanneer het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat in dat geval niet meer dan absoluut noodzakelijk en til alleen het gedeelte op dat niet richting de gebruiker wijst.
m) Plaats uw handen of voeten niet in de buurt van of onder draaiende onderdelen. Blijf bij cirkelmaaiers altijd uit de buurt van de uitwerpopening.
n) Raak het mes niet aan voordat de machine

uitgeschakeld is en de messen volledig tot stilstand zijn gekomen;

o) Schakel de machine uit

• Als u de machine onbeheerd laat,
• Voordat u een blokkade verwijdert,
• Voordat u de machine controleert, schoonmaakt of eraan werkt,
• Als u in aanraking bent gekomen met een vreemd voorwerp,
• Als de machine abnormaal trilt.

ONDERHOUD EN OPSLAG

a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zijn om er zeker van te zijn dat er veilig met het apparaat gewerkt kan worden;
b) Controleer de grasbak regelmatig op slijtage of achteruitgang;
c) Vervang beschadigde of versleten onderdelen voor uw eigen veiligheid;

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

1) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack.

2) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.

3) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.

4) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de

ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.

AANVULLENDE VEILIGHE-IDSVOORSCHRIFTEN VOOR UW ACCULADER

1. Lees de instructies voor u begint met laden
2. Als de stroomkabel van dit apparaat beschadigd is moet deze worden vervangen door een speciaal vervaardigde kabel, die bij onze onderhoudsorganisatie verkrijgbaar is.
3. Na het laden, maak de batterijlader van de leveringsleidingen los. Dan verwijder de chassisverbinding en toen de batterijverbinding.
4. Lekkende batterijen niet verwisselen.
5. Gebruik acculaders niet voor andere doelen dan die waarvoor ze ontworpen zijn.
6. De lader alleen aansluiten op een wisselstroomvoeding.
7. De acculader mag niet blootgesteld worden aan water en vocht.
8. De lader niet buiten gebruiken.
9. De contacten van de batterij of de lader niet kortsluiten.
10. De polariteit respecteren bij het opladen.
11. Open de acculader niet en houdt hem buiten bereik van kinderen.
12. Laad geen accu's van andere merken op.
13. Zorg ervoor dat de connectie tussen de acculader en de accu juist is gepositioneerd en dat er geen vreemde voorwerpen de connectie verstoren.
14. Houd de aansluitingen van de acculader vrij van vreemde voorwerpen en bescherm deze tegen vuil en vocht. Bewaar de acculader in een droge en vorstvrije ruimte.
15. Tijdens het laadproces, zorg ervoor dat de acculader zich in een goed geventileerde ruimte bevind, uit de buurt van licht ontvlambare materialen. Accu's kuunen heet worden tijdens het laden. Overlaad

accu's niet. Laat accu's en acculaders niet onbewaakt tijdens het laadproces.

1. Probeer geen niet-oplaadbare accu's te laden, deze kunnen oververhit raken.
2. U krijgt een langere levensduur en betere prestaties als de batterij wordt geladen met een luchttemperatuur tussen 18° en 24°. Laad de batterij niet bij een luchttemperatuur onder 4,5° of boven 40,5°. U kunt daarmee ernstige schade aan de batterij veroorzaken.

SYMBOLLEN

Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt

Waarschuwing

Houd omstanders op afstand.

De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine helemaal tot stilstand zijn gekomen voor u deze aanraakt.

Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht of als de kabel beschadigd is.

Houd de aansluitkabel uit de buurt van de snijmessen.

Niet blootstellen aan regen of water

Niet in brand steken

Batterijen niet weggooien. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt

Bevat een Pb-batterij. De batterij moet worden gerecycled of op de correcte manier worden weggegooid.

WEEE-markering

Gebruik het oplaadapparaat alleen in een droge ruimte.

GEBRUIK VOLGENS BESTEMMING

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).

VEILIGHEIDSREGELS VOOR DE LADER

1. Steek de lader direct in het stopcontact. MISHANDEL HET SNOER NIET. Draag de lader niet aan het snoer. Trek de lader niet uit het stopcontact of de maaiier door aan het snoer te trekken.
2. LET OP: Om het gevaar van brand, elektrische schok of persoonlijk letsel te verminderen, mag de lader niet met een ander product worden gebruikt.
3. Repareer de maaier niet terwijl de lader of de veiligheidssleutel aanwezig is.
4. Gebruik een beschadigde lader niet. Een beschadigd snoer en een beschadigde lader moeten direct vervangen worden door een bevoegd servicedepot van WORX.
5. Laad de maaier op in een droge plaats, buiten weersinvloeden. Stel de maaier of de lader niet bloot aan regen. Niet laden op een vochtige plaats. Laad de maaier niet op bij een temperatuur boven 104°F (40°C) of onder 41°F (5°C).
6. Houd de maaier en de lader uit de buurt van water, warmtebronnen (zoals radiatoren, verwarmingen, ovens enz.), vuur en chemicaliën. Beschadig het snoer van de lader niet en houd het snoer uit de buurt van scherpe randen.

LAADPROCEDURE

1. Laden is mogelijk met de accu IN de machine (Zie A1) of LOS (Zie A2).
2. Steek de connector van de lader in de aansluiting op de accu. (Zie A1,A2)
3. Steek de van de lader in het stopcontact aan de muur.

4. Druk op de knop op de lader. Het rode lampje moet oplichten om aan te geven dat u stroom krijgt en dat de batterij wordt opgeladen.

5. Wanneer het opladen voltooid is, dooft het rode lampje en licht het groene lampje op (het opladen van een volledig ontladen maaier duurt ongeveer 10-12 uur)

6. Nadat de batterij volledig is opgeladen, blijft het groene lampje gedurende 15 seconden opgelicht om een volle lading aan te geven. Na 15 seconden dooft het groene lampej en de lader wordt uitgeschakeld om stroom te sparen.

OPMERKING: als de batterij defect is, zal het rode lampje knipperen.

De lampjes zullen alleen werken wanneer de lader is aangesloten op de batterij en de wandcontactdoos.

1. De lader is een intelligente lader en kan verbonden blijven met de batterij en de wandcontactdoos gedurende langere perioden, zonder het risico op schade aan de lader. De lader wordt automatisch ingeschakeld zodat u zeker bent dat de batterij altijd volledig is opgeladen.

VERZORGING VAN DE ACCU

De accu van uw snoerloze grasmaaier is een verzegelde loodaccu van 24 volt. De maaier kan in elke positie worden opgeslagen zonder dat de accu gaat lekken.

• Voor de beste levensduur en prestaties moet de batterij bij opslag eens in de twee maanden opgeladen worden.
• Voor de beste levensduur en prestaties moet de batterij steeds na gebruik opgeladen worden.
• Bewaar de batterij op een koele, droge plaats.
• De accu kan veilig worden bewaard bij 14°F (-10°C).
• De accu hoeft niet volledig ontladen te worden voor hij herladen wordt.
• Twee of drie laadcycli kunnen nodig zijn na aankoop om de maximale capaciteit te bereiken.

EXTRA ACCU's zijn verkrijgbaar bij de Klantenhulplijn.

MONTAGE

BELANGRIJK! Voordat u de grasmaaier monteren, controleert de accessoires

volgens bovenstaande gegevens, controleert u of de accessoires zijn afgerond.

1. DE DUWSTANG MONTEREN (Zie Fig. B1-B5)

1) Verwijder de schroeven (X 2) aan beide zijden van de klep. (Fig B1)
2) Stop het onderste deel van de handgreep (9) in de openingen op de voorziene klep.
3) Maak deze vast met de bijgeleverde schroeven.(Fig B2)
4) Bevestig het bovenste deel van de handgreep (7) met de bouten en vergrendel de nokhendel (8) op het onderste deel van de handgreep (9). (Fig B3)
5) Maak de twee vergrendelingen van de nokhendel vast. Controleer of de handgreep VOLLEDIG is vastgemaakt.

De druk van de nokhendel kan worden geregeld door de vergrendeling van de nokhendel (8) rechtsom/linksom af te stellen. ZET HEM NIET TE VAST.(Fig. B4)

OPMERKING: zorg dat de bouten volledig in de handgrepen zitten voordat u het handgreepknoppen bevestigt.

6) Bevestig de bijgeleverde kabelclips (2) aan het bovenste en onderste deel van de handgreep. Stop de kabel in de clips en zorg dat er voldoende speling is op de kabel. (Fig B5)

2. MONTAGE VAN DE GRASZAK

Monteer de handgreep van de grasbak op de bovenkant van de bak zoals weergegeven in Fig C1-C4.

weergegeven in Fig C1-C4.

Stap 1. Duw kort op de voorkant van de handgreep. (Fig C2)

Stap 2. Duw deze vervolgens naar voor. (Fig C2)

Stap 3. Duw omlaag op de achterkant van de handgreep. (Fig C2)

Stap 4. Klik vervolgens de plastic clips over het metalen frame. (Fig C3)

WAARSCHUWING: Plaats de handgreep niet in omgekeerde

richting. Monteer de handgreep zoals

getoond in Fig C1.

3. MONTAGE AN DE GRASZAK (Zie Fig D1,D2,D3)

1) Zet de maaier uit, wacht tot het mes stilstaat en verwijder de veiligheidssleutel.
2) Til de veiligheidsklep op, houd hem vast en zorg ervoor dat het insteekdeel voor grasbemesting verwijderd is.
3) Pak de graszak op met het handvat en zet de graszak op de onderste haken (a) van het dek van de maaier. (Fig. D2)
4) Laat de veiligheidskap los zodat de graszak op zijn plaats blijft. Controleer of de graszak stevig bevestigd is. (Fig. D3)

OPMERKING: Druk de graszak iets naar beneden om te controleren of hij volledig gemonteerd is.

4. VERWIJDEREN/LEEGMAKEN

Houd de graszak vast, til de veiligheidsflap (10) op en monteer de grasbak (4).

WAARSCHUWING: Controleer altijd of de veiligheidsflap de uitwerpopening goed kan afsluiten voor u het apparaat gebruikt. Til de veiligheidsflap (10) nooit op wanneer de grasmaaier wordt gebruikt zonder dat de graszak is gemonteerd.

5. INSTELLING VAN DE DUWSTANG (Zie Fig E)

De bovenste duwstang kan in drie verschillende hoogtes worden ingesteld.

Maak de blokkeerhendel los, zet de bovenste duwstang in een van de drie posities en zorg ervoor at de pin in het gat valt. Zet daarna de blokkerhendel weer terug.

OPMERKING: Controleer steeds of de bovenste duwstang stevig vastzit.

6. DE ACCU MONTEREN EN VERWIJDEREN (Zie F1, F2) DE ACCU VERWIJDEREN

Trek de batterij direct uit bij de batterijhandgreep. (Zie F1)

OPMERKING: Laat de accu niet op uw voet of op de grond vallen terwijl u hem verwijdert.

DE ACCU MONTEREN

Stop de batterij in de batterijhouder; zorg dat de batterij correct is geplaatst. (Zie F2)

BEDIENING

WAARSCHUWING! Het mes draait een paar seconden door nadat de machine uitgeschakeld is. Wacht tot de motor en het mes stilstaan voorduit u weer "in" schakelt. Schakel niet snel uit en weer aan.

STARTEN

1) Steek de veiligheidsleutel in de behuizing van de schakelkast.
2) Schuif de sleutel naar rechts en houd deze op zijn plaats.
3) Trek de hefboomstaaf naar de handgreep en de maaier wordt gestart.
4) Laat de veiligheidssleutel los.

STOPPEN

Laat de schakelhendel los.

2. HET INSTEEKDEEL VOOR GRASBEMESTING MONTEREN (Zie H)

1) Zet de maaier uit, wacht tot het mes stilstaat en verwijder de veiligheidssleutel.
2) Til de veiligheidskap op en houd hem omhoog.
3) Schuif het insteekdeel voor grasbemesting in de uitwerpopening tot het stevig contact maakt met het dek.
4) Laat de veiligheidskap los en zorg ervoor dat hij stevig dicht is.

3. HET INSTEEKDEEL VOOR GRASBEMESTING VERWIJDEREN (Zie H)

Om het hulpstuk voor de mulch te verwijderen zodat u het gras kunt verzamelen, volgt u de hieronder vermelde stappen:

1) Zet de maaier uit, wacht tot het mes stilstaat en verwijder de veiligheidssleutel.
2) Til de veiligheidskap op en houd hem omhoog.
3) Pak het midden van het insteekdeel, til het insteekdeel voor grasbemesting op en trek het er volledig uit.
4) De veiligheidskap wordt door een veer op zijn plaats gehouden. Laat u hem los, dan valt hij vanzelf weer dicht.

4. WERKMODUSSCHAKELAAR (Zie I) Status1: STILLE modus

Selecteer de STILLE modus wanneer u in gewone omstandigheden maait, waarbij ongeveer 20mm gras per keer wordt gemaaid.

Status2: Turbomodus

Stel de knop in op de Turbomodus wanneer u dicht en hoog gras maait.

5. LAMPJES VOOR DE ACCUTOESTAND (Zie J)

OPMERKING: De lampjes geven de toestand van de accu aan als de knop van de accu wordt ingedrukt.

De lampjes tonen constant de toestand en de conditie van de accu, en wel als volgt: Druk op de knop "POWERTEST" en het verlichtingsknopje wordt verlicht.

Als de drie groene lichten branden, is de batterij zeer sterk opgeladen.

Als twee groene lichten (☐) branden, is de batterij matig opgeladen.

Als slechts één licht (☐) brandt, is de batterij leeg.

Voordat u de nieuwe maaier voor het eerst gebruikt, is het aan te bevelen dat de accu een nacht aan de lader wordt gelegd om zeker te weten dat de accu volledig opgeladen is.

BEANGRIJK

Als slechts één licht brandt, dan is de accu te ver ontladen, zelfs al kan er nog gras gemaaid worden. Gaat u verder met grasmaaien terwijl de accu in deze toestand is, dan vermindert u de levensduur en de prestaties van de accu.

6. DE SNIJHOOGTE INSTELLEN (Zie Fig K)

WAARSCHUWING! Stop en laat de schakelaar los, voordat u de hoogte verandert. De messen draaien na het uitschakelen nog even door en een draaiend mes kan letsel veroorzaken.

LET OP: Raak de draaiende messen niet aan.

In het begin van het seizoen moet een hoge maaihoogte worden ingesteld.

De grasmaaier kan worden ingesteld op 6 maaihoogtes tussen 20mm en 70mm. Trek de instelhendel voor de maaihoogte naar buiten en stel de gewenste hoogte in.

7. INDICATOR VULNIVEAU GRASZAK (Zie L)

Om uw onmiddellijk te waarschuwen wanneer de graszak vol is, beschikt de maaier over een indicator op de bovenkant van de zak om de vulstatus aan te geven. Dit ziet er als volgt uit: Lege status: flap zwevend (a)

Volle status: flap omlaag (b)

8. ACHTERAFVOER (Zie M)

De grasmachine beschikt over een achterafvoer zodat u het gras kunt maaien zonder dat u een opvangbak nodig hebt. Het afval wordt aan via de achterafvoer verwijderd.

9. MAAITIPS

OPMERKING: inspecteer de oppervlakte waar de maaier gebruikt moet worden en verwijder alle stenen, stokken, draad, botten en ander afval dat door het draaiende mes weggeworpen zou kunnen worden.

1) Maai evenwijdig aan hellingen, niet op en neer. Wees zeer zorgvuldig als u op een helling van richting verandert. Maai geen steile hellingen. Zorg ervoor dat uw voeten stevig staan.
2) Laat de schakelaar los om de maaier "UIT" te schakelen als u over grind gaat (steentjes kunnen door het mes worden weggeworpen).
3) Zet de maaier op de hoogste snijhoogte als u maait door ruwe grond of hoog onkruid. Zou u te veel gras tegelijk verwijderen, dan kan dat resulteren in het doorslaan van een zekering, waardoor de maaier stopt.
4) Gebruikt u een graszak in het seizoen waarin het gras snel groeit, dan kan het gras zich ophopen in de uitwerpopening. Laat de schakelaar los om de maaier "UIT" te zetten en verwijder de veiligheidssleutel. Verwijder de graszak en schud het gras tot achterin de zak. Verwijder gras en ander afval dat zich heeft opgehoopt bij de uitwerpopening. Zet de graszak weer terug.
5) Mocht de maaier abnormaal trillen, laat dan de schakelaar los om de maaier "UIT" te

zetten en verwijder de veiligheidssleutel. Zoek naar de oorzaak. Trilling is een waarschuwing voor een probleem. Gebruik de maaier niet voordat er een controle is uitgevoerd.

6) laat de schakelaar altijd los om de maaier "uit" te schakelen en verwijder de veiligheidssleutel als u de machine onbeheerd achter laat, zelfs als het maar even is.

Voor grasbemesting is uw nieuwe grasmaaier ontworpen om het afgesneden gras in kleine stukjes te verdelen en over het grasveld te verspreiden. Onder normale omstandigheden zal het afgesneden gras snel vergaan en door het gras worden opgenomen.

Lees onderstaande aanbevelingen om optimale grasbemesting toe te passen.

1) Maai niet als het gras nat is door regen of dauw. Nat gras vormt klompen die de grasbemesting bemoeilijken en de effectiviteit verminderen.
De beste tijd om het gras te maaien is laat in de middag als het gras droog is en het versgemaaide deel niet bloot komt te staan aan direct zonlicht.
2) Voor de beste grasbemesting zet u de maaihoogte zo dat ongeveer een derde van de lengte van het gras afgemaaid wordt, bij voorkeur niet meer dan 38mm tegelijk. Is het gras erg hoog, dan kan het nodig zijn de maaihoogte te verhogen om minder hard te hoeven duwen en de motor niet te overbelasten. Voor extreme zware grasbemesting is het aan te bevelen eerst bij een hoge instelling te maaien en daarna op nieuw te maaien bij de gewenste hoogte. Anders maakt u smallere sneden en maait u langzaam.
3) Voor de beste prestaties houdt u de behuizing van de maaier vrij van opgehoopt gras. Zet de maaier af en toe uit en laat het mes volledig tot stilstand komen. Trek daarna de veiligheidssleutel eruit en keer de maaier op zijn kant. U kunt nu met een stok al het opgehoopte gras weghalen. Pas op voor de scherpe kanten

van het mes. Maak de maaier vaak schoon in vochtig lentegras en bovendien steeds na ieder gebruik.

4) Bij sommige grassoorten en sommige omstandigheden kan het nodig zijn dat een deel van het grasveld opnieuw bemest wordt om het gras volledig over het grasveld te verspreiden.
Maait u een tweede keer, doe dat dan loodrecht (dwars) op de eerste keer. VERANDER HET MAAIPATROON NIET OP ENIGE WIJZE ALS U DAARDOOR HEUVELAFWAARTS ZOU GAAN.
5) Verander het maapatroon van week tot week. Hierdoor voorkomt u dat het gras in de war raakt of korrels vormt.

ONDERHOUD

WAARSCHUWING: stop de maaier en verwijder de veiligheidspindat u de graszak verwijdert.

Opmerking: Om er zeker van te zijn dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren. Controleer op duidelijk zichtbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en versleten of beschadigde onderdelen. Controleer of de afdekkingen en beschermkappen onbeschadigd zijn en op de juiste wijze op de grasmaaier bevestigd zijn. Voer eventueel noodzakelijk onderhoud of noodzakelijke reparaties uit voordat u de grasmaaier gebruikt. Wanneer de grasmaaier ondanks regelmatig onderhoud toch niet werkt, neem contact op met onze klantenservice voor advies.

HET MES SLIJPEN

HOUD HET MES SCHERP VOOR DE BESTE PRESTATIES. MET EEN BOT MES KUNT U HET GRAS NIET GOED SNIJDEN EN NIET GOED BEMESTEN.

DRAAG GOEDE OOGBESCHERMING ALS U HET MES VERWIJDERT, SLIJPT EN MONTEERT. ZORG ERVOOR DAT DE VEILIGHEIDSSLEUTEL VERWIJDERD IS. Het is meestal voldoende het mes twee keer tijdens het maaiseizoen te slijpen. Door zand wordt het mes snel bot. Heeft het gras een zanderige bodem, dan moet het mes vaker geslepen worden.

VERVANG EEN VERBOGEN OF BESCHADIGD MES DIRECT.

ALS U HET MES SLIJPT:

1. Zorg ervoor dat het mes gebalanceerd blijft.
2. Slijp het mes op de oorspronkelijke snijhoek.
3. Slijp de randen aan beide kanten van het mes en verwijder dezelfde hoeveelheid materiaal van weerszijden.

HET MES SLIJPEN IN EEN BANKSCHROEF (Zie N)

1. Laat de schakelhendel los, wacht tot het mes gestopt is en verwijder de veiligheidssleutel voordat u het mes demonteert.
2. Verwijder het mes van de maaier. Zie de instructies voor het verwijderen en monteren van het mes.
3. Monteer mes N-1 in een bankschroef N-2.
4. Draag een veiligheidsbril en pas op dat u zichzelf niet snijdt.
5. Vijl zorgvuldig de randen van het mes met een fijne vijl N-3 of op een slijpsteen.
6. Controleer de balancering van het mes. Zie de instructies voor de balancering.
7. Zet het mes terug op de maaier en zet het stevig vast. Zie de instructies hieronder.

HET MES BALANCEREN (Zie O)

Controleer de balancering van het mes door het centrale gat van het mes O-1 over een spijker of schroevendraaier O-2 te zetten, horizontaal in een bankschroef geklemd O-3. Als het mes niet in elke stand blijft staan, vijl dan aan het einde dat naar beneden komt. Het mes is goed gebalanceerd als het horizontaal blijft staan.

ONDERHOUD VAN HET MES (Zie P1, P2)

Vernieuw het metalen mes na 50 uur maaien met een minimum vanaf 2 jaar, ongeacht de conditie waarin het mes verkeert.

Volg deze werkwijze voor het verwijderen en vervangen van het mes. Draag

tuinhandschoenen (niet meegeleverd) en gebruik een moersleutel (niet meegeleverd) om het mes te verwijderen. Houd het mes (16) vast en schroef de bout (15) linksom met de moersleutel, en verwijder vervolgens het blad. Om opnieuw te monteren, plaatst u het blad (16) met de snijranden naar de grond gericht. Zet daarna de moer stevig vast (15).

OPSLAG: (Zie Q)

Stop de maaier en verwijder de veiligheidssleutel. Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieopeningen. Leg de machine op zijn kant en maak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp. Berg de machine op een droge plek op. Plaats geen andere objecten op de machine. Voor een gemakkelijke opslag maakt u de nokhendel van de handgreep los en draait of vouwt u het bovenste deel van de handgreep dicht.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten,

indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

EC CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Verklaren dat het product

Beschrijving

WORX Snoerloze grasmaaier

Type WG784E WG785E

Functie Gras maaien

Overeenkomt met de volgende richtlijnen, Richtlijn Machines EG

2006/42/EG

Laagspanningsrichtlijn EG

2006/95/EG

Richtlijn Elektronische Compatibiliteit EG

2004/108/EG

Geluidsemissie in het milieu door materieel voor gebruik buitenshuis 2000/14/EG gewijzigd door2005/88/EG

Procedure beoordeling conformiteit volgens:

Annex VI

Niveau gemeten geluidsvermogen

WG784E 86dB(A) Turbomodus

75dB(A) STILLE modus

WG785E 90dB(A) Turbomodus

78dB(A) STILLE modus

Opgegeven, gegarandeerde niveau geluidsvermogen

WG784E 89dB(A)

WG785E 93dB(A)

De betrokken aangemelde instantie:

De persoon die bevoegd is om het technische bestand te compileren,

Naam: Russell Nicholson

POSITEC Kwaliteitsmanager

1. KONTAKTHÅNDTAG
2. KABELKLEMME
3. INDIKATOR FOR FYLDT GRÅESFANGER
4. GRÆSOPSAMLER
5. DREJEKNAP TIL ARBEJDSTILSTAND
6. SIKKERHEDSN∅GLE
7. ∅VERSTE HÅNDTAG
8. LÅSEGREB
9. NEDERSTE HÅNDTAG
10. SIKKERHEDSKLAP
11. BATTERIPAKKE *
12. MOTORDÄEKSEL
13. OPLADER *(Se A2)
14. BIOKLIPINDSATS (Se H)
15. FASTG∅RINGSSKRUE TIL KNIV (Se P1)
16. KNIV (Se P1)
