Tipo di prodotto	Tosaerba senza fili
Marca	Worx
Modello	WG784E
Alimentazione	Batteria 24V (al piombo)
Capacità della batteria	7 Ah
Modello batteria	WA3217
Tempo di ricarica	7-9 ore
Modello caricatore	WA3720
Diametro di taglio	36 cm
Altezza di taglio	20-70 mm
Posizioni di altezza di taglio	6 posizioni
Capacità del sacco di raccolta	40 L
Peso della macchina	20 kg
Modalità di funzionamento	Silenzioso e Turbo
Livello di pressione acustica (modalità silenziosa)	62 dB(A)
Livello di pressione acustica (modalità turbo)	75 dB(A)
Livello di potenza acustica	89 dB(A)
Vibrazione misurata	4,0 m/s² (K=1,5 m/s²)
Funzioni	Raccolta, pacciamatura, scarico posteriore
Accessori inclusi	Kit batteria, caricabatteria, sacco di raccolta, inserto per pacciamatura, leve a camma di bloccaggio
Sicurezza	Chiave di sicurezza, sportello di protezione, arresto lama in pochi secondi
Manutenzione	Affilatura e bilanciamento della lama, pulizia regolare, conservazione al asciutto
Riparabilità	Ricambi disponibili tramite il servizio post-vendita Worx

Domande frequenti - WG784E WORX

Come avviare il tosaerba Worx WG784E ?

Inserire la chiave di sicurezza nell'alloggiamento, girarla verso destra e tenerla premuta. Quindi tirare la barra della leva verso l'impugnatura: il tosaerba si avvia. Rilasciare la chiave di sicurezza.

Come regolare l'altezza di taglio?

Fermare il tosaerba e attendere l'arresto completo della lama. Spostare la leva di regolazione dell'altezza di taglio verso l'esterno, quindi scegliere una delle 6 posizioni tra 20 mm e 70 mm.

Come installare il sacco per erba?

Fermare il tosaerba, rimuovere la chiave di sicurezza. Sollevare lo sportello di sicurezza, agganciare il sacco ai ganci inferiori del carter, quindi rilasciare lo sportello per bloccare il sacco.

Come utilizzare la modalità pacciamatura?

Rimuovere il sacco per erba e inserire l'inserto per pacciamatura nell'apertura di scarico fino a quando non sia a contatto con il carter. Abbassare lo sportello di sicurezza.

Come caricare la batteria?

Collegare il caricabatteria alla batteria (montata o smontata) e poi a una presa a muro. Premere il pulsante del caricatore: un LED rosso indica la carica, un LED verde segnala la fine (da 7 a 9 ore).

Cosa fare se il tosaerba vibra in modo anomalo?

Fermare immediatamente il tosaerba, rimuovere la chiave di sicurezza. Controllare la lama: se è piegata o sbilanciata, sostituirla o farla bilanciare da un professionista.

Come mantenere la lama?

Affilare la lama due volte a stagione con una lima fine rispettando l'angolo originale. Verificare l'equilibrio posizionando la lama su un cacciavite: nessun lato deve inclinarsi. Sostituirla dopo 50 ore di taglio o ogni 2 anni.

Posso usare il tosaerba sotto la pioggia?

No, il tosaerba non deve essere esposto alla pioggia o all'umidità. Tagliare solo con tempo asciutto e riporre l'apparecchio in un luogo asciutto.

Come pulire il tosaerba?

Usare una spazzola morbida e un panno asciutto. Non usare mai acqua né prodotti chimici. Pulire regolarmente le fessure di ventilazione e rimuovere i residui di erba sotto il carter.

Cosa fare se la batteria non si ricarica più?

Verificare che il caricabatteria sia ben collegato e che la batteria sia correttamente connessa. Se il LED rosso lampeggia, la batteria è difettosa. Contattare il servizio post-vendita Worx per una sostituzione.

MANUALE UTENTE WG784E WORX

Traduzione delle istruzioni originali

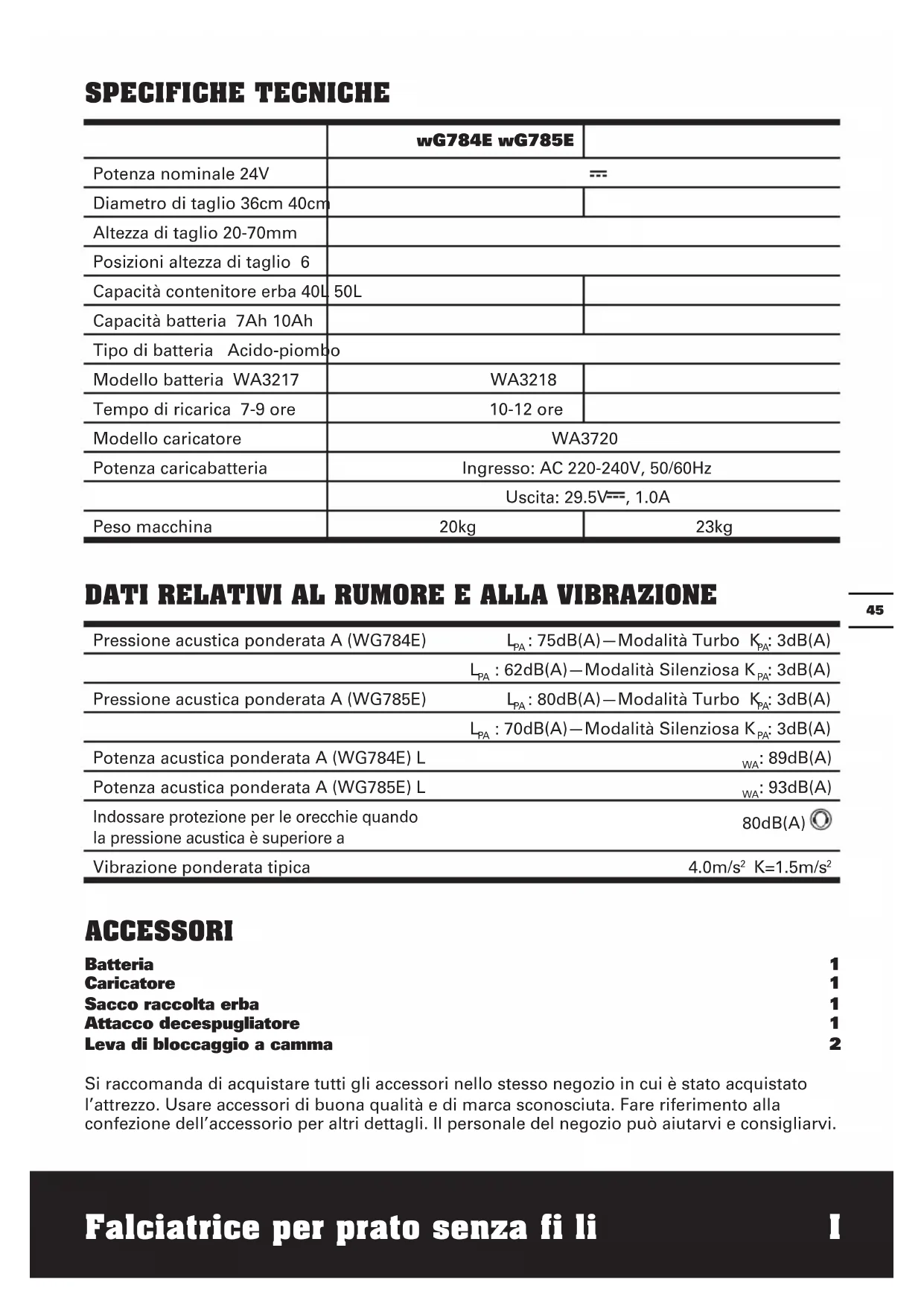

	wG784E wG785E
Potenza nominale 24V	---
Diametro di taglio 36cm 40cm
Altezza di taglio 20-70mm
Posizioni altezza di taglio 6
Capacità contenitore erba 40L	50L
Capacità batteria 7Ah 10Ah
Tipo di batteria Acido-piombo
Modello batteria WA3217	WA3218
Tempo di ricarica 7-9 ore	10-12 ore
Modello caricatore	WA3720
Potenza caricabatteria	Ingresso: AC 220-240V, 50/60Hz
	Uscita: 29.5V---, 1.0A
Peso macchina	20kg	23kg

DATI RELATIVI AL RUMORE E ALLA VIBRAZIONE

Pressione acustica ponderata A (WG784E)	L_PA : 75dB(A)—Modalità Turbo K_PA : 3dB(A)
	L_PA : 62dB(A)—Modalità Silenziosa K_PA : 3dB(A)
Pressione acustica ponderata A (WG785E)	L_PA : 80dB(A)—Modalità Turbo K_PA : 3dB(A)
	L_PA : 70dB(A)—Modalità Silenziosa K_PA : 3dB(A)
Potenza acustica ponderata A (WG784E) L	WA: 89dB(A)
Potenza acustica ponderata A (WG785E) L	WA: 93dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a	80dB(A)
Vibrazione ponderata tipica	4.0m/s2 K=1.5m/s2

ACCESSORI

Batteria	1
Caricatore	1
Sacco raccolta erba	1
Attacco decespugliatore	1
Leva di bloccaggio a camma	2

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

AVVISI GENERALI PER LA SICUREZZA DEGLI UTENSILI A MOTORE

ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Leggere accuratamente queste istruzioni per usare la macchina in sicurezza. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

• Questo dispositivo non è inteso per l'uso da parte di persone (inclusi i bambini) con capacità fisiche, sensorie o mentali ridotte o con scarsa esperienza e conoscenza del prodotto, a meno che non sia utilizzato sotto la supervisione da parte di persone responsabili per la loro sicurezza.
• I bambini devono essere controllati per garantire che non giochino con il dispositivo.

ADDESTRAMENTO

a) Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Non permettere mai ai bambini o alle persone sprovviste delle necessarie competenze di utilizzare l'attrezzo. L'età minima di utilizzo dello stesso può variare a seconda delle diverse normative locali.
c) Non usare il tosaerba in presenza di altre persone, in particolar modo di bambini o di animali domestici.
d) Ricordare che l'operatore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprietà.

OPERAZIONI PRELIMINARI

a) Durante il lavoro, indossare sempre calzature robuste e pantaloni lunghi. Non utilizzare l'apparecchio scalzi o indossando sandali aperti.
b) Ispezionare con attenzione l'area in cui si deve utilizzare l'apparecchiatura e togliere

tutti gli oggetti che potrebbero essere lanciati dall'apparecchiatura;

c) Prima dell'uso, verificare visivamente che le lame, i rispettivi bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostituire le lame o i bulloni in blocco per mantenere l'equilibrio.
d) Su macchine con più lame, prestare attenzione perché ruotando una lama si provoca la rotazione dell'altra lama.

FUNZIONAMENTO

a) Usare il tosaerba solo nelle ore diurne o in buone condizioni di luce artificiale.
b) Se possibile, evitare di utilizzare l'apparecchio su erba bagnata.
c) Sui terreni in pendenza, è necessario mantenere sempre la stabilità.
d) Camminare, non correre mai;
e) Per le apparecchiatura rotative dotate di ruote, effettuare il taglio in senso trasversale a superfici inclinati, mai dall'alto verso il basso;
f) Prestare estrema attenzione ai cambi di direzione nelle suddette condizioni di pendenza.
g) Non usare il tosaerba su pendii estremamente scoscesi.
h) Prestare la massima attenzione tirando a sé l'apparecchio o invertendo la direzione dello stesso.
i) Arrestare la/e lama/e ove sia necessario inclinare l'attrezzo ai fini del trasporto da o verso un'altra area di tosatura e su superfici diverse da quelle erbose.
j) Non utilizzare mai il tosaerba se le protezioni o i ripari sono danneggiati o senza i gli appositi apparati di sicurezza, come i deflettori e/o il dispositivo di raccolta erba.
k) Azionare il motore attenendosi alle istruzioni e mantenendo i piedi a distanza di sicurezza dagli attrezzi da taglio.
I) Avviando il motore, evitare di ribaltare lateralmente il tosaerba. Tuttavia, qualora ciò fosse necessario nella sola fase di partenza, evitare di inclinarlo più del necessario e sollevare solo il lato lontano dall'operatore.
m) Non avvicinare mani o piedi accanto o

sotto le parti rotanti. Nel caso di falciatrici rotative, mantenere costantemente libere le aperture di scarico.

n) Non toccare le lame prima che il dispositivo per la disattivazione sia stato rimosso e prima del completo arresto delle lame;
o) Rimuovere il dispositivo di disattivazione

• Ogni volta che si lascia l'apparecchiatura incustodita,
• Prima di eliminare un'ostruzione,
• Prima di controllare, pulire o effettuare lavori sulla apparecchiatura,
• Dopo avere colpito un oggetto estraneo,
• Ogni volta che l'apparecchio inizia a vibrare in modo anomalo.

MANUTENZIONE E CONSERVAZIONE

a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti dell'apparecchio siano saldamente avvitati;
b) Controllare frequentemente il grado di usura e deterioramento del dispositivo di raccolta erba;
c) Per maggiore sicurezza, sostituire le parti usurate o danneggiate;

MANEGGIO ED IMPIEGO ACCURATO DI ACCUMULATORI

1) Caricare l'accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore.
Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso.
2) Utilizzare negli utensili elettrici solo ed esclusivamente gli accumulatori previsti allo scopo. L'uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
3) Tenere l'accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
4) In caso di impiego sbagliato,

potranno insorgere fuoriuscite di liquido dall'accumulatore.Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido

fuoriuscito dall'accumulatore potrà causare irritazioni cutanee o bruciature.

ALTRE ISTRUZIONI PER LA SICUREZZA DEL CARICABATTERIE

1. Prima di effettuare la carica delle batterie leggere le istruzioni.
2. Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli.
3. Una volta completata la carica, scollegare il caricature dalla rete elettrica. Staccare quindi il collegamento al telaio e poi quello alla batteria.
4. Non caricare batterie con perdita di elettroliti.
5. Non utilizzare caricatori per operazioni diversi da quelli per i quali sono stati realizzati.
6. Collegare il caricatore solo ad alimentazione CA.
7. Il caricatore deve essere protetto dall'umidità.
8. Non usare il caricatore all'esterno.
9. Non cortocircuitare i contatti della batteria o del caricatore.
10. Rispettare la polarità “+/-” durante la ricarica.
11. Non aprire l'apparecchiatura. Tenerla fuori dalla portata dei bambini.
12. Non ricaricare le batterie di altri costruttori.
13. Verificare che il collegamento tra caricabatteria e la batteria sia posizionato in modo corretto, e che non ci siano corpi estranei.
14. Evitare che le aperture di ventilazione del caricabatterie siano ostruite da oggetti. Proteggere la macchina da polvere e

umidità. Riporre il caricabatteroe in un luogo asciutto e temperato.

1. Durante la ricarica delle batterie, verificare che il caricabatterie si trovi in un'area ben ventilata e distante da materiali infiammabili. Le batterie possono scaldarsi durante la ricarica. Non lasciare incustoditi batterie e caricatori durante la ricarica.
2. Non ricaricare batterie che non siano ricaricabili, perché potrebbero surriscaldarsi ed esplodere.
3. Una maggior durata nel tempo e prestazioni migliori possono essere ottenute se le batterie vengono caricate a una temperatura dell'aria compresa tra i 18° e i 24°. Non caricare le batterie a temperature inferiori a 4,5° o superiori a 40,5°. Questo dettaglio è importante in quanto può evitare danni seri alle batterie.

LEGENDA SIMBOLI

Leggere attentamente il manuale d'istruzione ed assicurarsi di aver compreso completamente i comandi descritti e il relativo funzionamento

Avvertenza

Tenere gli astanti a distanza di sicurezza.

Le lame continuano a ruotare anche dopo lo spegnimento dell'attrezzo. Prima di toccarle, attendere fino a quando le parti in movimento della macchina si sono completamente arrestate.

Fare attenzione alle lame affiliate. Le lame continuano a ruotare dopo che il motore è stato spento. Togliere la spina dalla rete elettrica prima di eventuali interventi di manutenzione o se il cavo di alimentazione risulta danneggiato.

Non avvicinare il cavo di collegamento alla lama da taglio.

Non esporre alla pioggia o all'acqua

Non bruciare

Non smaltire le batterie. Portare le batterie scariche punto locale di riciclaggio o di raccolta

Contiene batteria pb. Bisogna riciclare o smaltire correttamente la batteria

Marchio WEEE

Utilizzare il dispositivo di carica esclusivamente in ambienti asciutti.

USO CONFORME ALLE NORME

Questo prodotto è stato progettato per tosare l'erba di prati domestici.

NORME DI SICUREZZA DEL CARICATORE

1. Collegare il caricatore direttamente ad una presa elettrica. NON SOTTOPORRE IL CAVO A TENSIONE ECCESSIVA. Non trascinare mai il caricatore dal cavo. Non scollegare il caricatore dalla presa o dal tagliaerba tirandolo dal cavo.
2. ATTENZIONE: Per ridurre il rischio di incendio, folgorazione elettrica, o lesione personale non utilizzare questo caricatore con altri prodotti.

Non provare a ricaricare il tagliaerba con altri caricatori.

1. Non effettuare operazioni di manutenzione sul tagliaerba se il caricatore o la chiavetta di sicurezza sono inseriti.
2. Non utilizzare il caricatore se è danneggiato. Sostituire immediatamente i cavi o il caricatore se danneggiati rivolgendosi ad un centro assistenza autorizzato WORX.
3. Caricare il tagliaerba sempre in una zona asciutta, al riparo dalle intemperie. Non esporre il caricatore o il tagliaerba alla pioggia. Non eseguire la ricarica in luoghi umidi. Non ricaricare il tagliaerba se la temperature è superiore a 104°F (40°C) o inferiore a 41°F (5°C).
4. Conservare il tagliaerba e il caricatore distante da acqua e fonti di calore, (quali ad esempio radiatori, stufe, cucine...ecc.) fiamme o agenti chimici. Fare attenzione a non danneggiare il cavo del caricatore, prestando attenzione a tenere il cavo distanti da bordi acuminati e taglienti.

COME ESEGUIRE LA RICARICA

1. La ricarica può essere effettuata sia con

la batteria MONTATA (Vedere A1) o SMONTATA dall'apparecchiatura (Vedere A2).

1. Collegare il caricatore alla presa presente sulla batteria. (Vedere A1,A2)
2. Inserire la spina a del caricatore nella presa a muro.
3. Premere il tasto sul caricatore, la luce rossa dovrebbe accendersi indicando che c'è alimentazione e che la batteria si sta caricando.
4. La luce rossa si spegne e si accende quella verde quando la procedura di caricamento è completata (sono necessarie circa 10-12 ore per caricare un tagliaerba completamente scarico)
5. Quando la batteria è completamente carica, la luce verde si accenderà e resterà accesa per 15 secondi ad indicare che carica completa. Dopo 15 secondi la luce verde ed il caricatore si spegneranno per risparmiare energia.

NOTA: Se la batteria è difettosa, la luce rossa lampeggerà.

Le luci funzionano solo quando il caricatore è collegato alla batteria ed alla prese a muro.

1. Il caricatore è intuitivo e può restare collegato alla batteria ed alla presa a muro per periodi prolungati senza pericolo di danneggiare né la batteria, né il caricatore. Il caricatore si accenderà automaticamente per garantire che la batteria sia completamente carica.

CURA DELLA BATTERIA

La batteria del tagliaerba è una batteria sigillata a 24-volt con acido e piombo. Il tagliaerba può essere riposte in qualsiasi posizione senza alcun timore di perdite.

• Per una durata e delle prestazioni ottimali della batteria, quest'ultima, quando viene riposta, deve essere caricata completamente ogni due mesi.
• Per una durata e delle prestazioni ottimali della batteria, quest'ultima, dovrebbe essere ricaricata completamente dopo ogni utilizzo.
• Conservare la batteria in un luogo fresco e

asciutto.

• La batteria può essere conservata in modo sicuro fino a 14°F (-10°C).
• Non è necessario attendere che la batteria si sia scaricata completamente prima di ricaricarla.
• Per riuscire ad avere la massima autonomia potrebbe essere necessario completare dai 2 ai 3 cicli di ricarica dopo l'acquisto.

PER ALTRE BATTERIE contattare il supporto clienti chiamando il numero.

MONTAGGIO

IMPORTANTE! Prima di assemblare la tosaerba, controllare gli accessori sulla base delle precedenti informazioni, ed accertarsi che siano presenti tutti gli accessori.

1. MONTAGGIO DEL MANUBRIO (Vedere B1-B5)

1) Rimuovere le viti (x2) su entrambi i lati della copertura. (Fig B1)
2) Inserire l'impugnatura inferiore (9) nei fori che ci sono sulla copertura. (Fig B2)
3) Fissare usando le viti fornite in dotazione. (Fig B2)
4) Attaccare l'impugnatura superiore (7) usando i bulloni e bloccare la leva della camma (8) sull'impugnatura inferiore (9). (Fig B3)
5) Stringere le due leve della camma. Verificare che l'impugnatura sia TOTALMENTE bloccata.

La pressione della leva della camma può essere messa a punto regolando il senso orario o antiorario il blocco della leva della camma (8). NON SERRARE ECCESSIVAMENTE.(Fig. B4)

NOTA: Assicurarsi che i bulloni siano inseriti completamente attraverso le impugnature prima di installare le manopole dell'impugnatura.

6) Attaccare all'impugnatura superiore ed inferiore i fermacavi (2) forniti in dotazione. Inserire il cavo nei fermagli assicurandosi che abbia gioco sufficiente. (Fig B5)

2. MONTAGGIO DEL SACCO RACCOLTA ERBA

Collegare l'impugnatura del raccoglitore sulla parte superiore del raccoglitore, come mostrato nella Figura C1-C4.

Fase 1. Premere brevemente la parte frontale dell'impugnatura. (Fig C2)
Fase 2. Poi spingere avanti. (Fig C2)
Fase 3. Abbassare la parte posteriore dell'impugnatura. (Fig C2)
Fase 4. Infine, mettere i fermagli di plastica sulla struttura metallica. (Fig C3)

AVVERTENZA: Non installare l'impugnatura al contrario. Installare

l'impugnatura come mostrato nella Figura C1.

3. MONTAGGIO DEL SACCO RACCOLTA ERBA (Vedere Fig D1,D2,D3)

1) Spegnere il tagliaerba, attendere fino a quando le lame si arrestano e togliere la chiavetta di sicurezza.
2) Sollevare l'aletta di sicurezza e tenerla sollevata, verificare che l'attacco del decespugliatore sia stato tolto.
3) Prendere la sacca raccolta erba dell'impugnatura, e posizionare la sacca raccolta erba sui ganci inferiori (a) nella scocca del tagliaerba. (Fig. D2)
4) Rilasciare la protezione di sicurezza per bloccare la sacca raccolta erba in posizione. Verificare che la sacca sia bloccata bene. (Fig. D3)

NOTA: Rilasciare leggermente la sacca raccolta erba per controllare che sia stata installata bene.

4. SMONTAGGIO/COME SVUOTARE

Afferrare il raccoglitore, sollevare l'aletta di sicurezza (10) ed inserire il raccoglitore per erba (4).

AVVERTENZA! Verificare sempre che l'aletta di sicurezza riesca sempre a chiudere bene la bocchetta di scarico. Non scollegare mai l'aletta di protezione (10) quando la tosaerba è in uso senza avere installato il raccoglitore.

5. REGOLAZIONE MANUBRIO (Vedere E)

La parte superiore del manubrio può essere

regolata su 3 diverse posizioni di altezza. Rilasciare la leva della camma di blocco, impostare la maniglia superiore su una delle tre posizioni di regolazione dell'altezza e assicurarsi di inserire il perno nel foro. Poi ripristinare la leva della camma di blocco.

NOTA: Verificare sempre che la parte superiore del manubrio sia ben fissata.

6. MONTAGGIO/SMONTAGGIO DELLA BATTERIA (Vedere F1, F2) SMONTAGGIO DELLA BATTERIA

Estrarre direttamente la batteria usando l'impugnatura della batteria. (Vedere F1)

NOTA: Fare attenzione a non far cadere la batteria sui piedi o a terra.

MONTAGGIO DELLA BATTERIA

Mettere la batteria nel contenitore; assicurarsi che la batteria sia installata correttamente. (Vedere F2)

FUNZIONAMENTO

1. AVVIAMENTO ED ARRESTO (Vedere G1, G2)

AVVERTENZA! La lama continua a ruotare per alcuni secondi anche dopo che l'apparecchiatura è stata spenta. Lasciare che il motore/lama si arrestino completamente prima di accendere di nuovo. Non accendere e spegnere troppo rapidamente.

AVVIAMENTO

1) Inserire la chiavetta di sicurezza nel suo alloggiamento nella scatola comandi.
2) Fare scorrere il tasto verso destra e tenerlo in posizione.
3) Tirare la barra della leva verso l'impugnatura e la tosaerba si avvierà.
4) Rilasciare la chiavetta di sicurezza.

ARRESTO

Rilasciare la leva di avviamento.

2. MONTAGGIO DELL'ATTACCO DECESPUGLIATORE (Vedere H)

1) Spegnere il tagliaerba, attendere fino all'arresto complete della lama e togliere la chiavetta di sicurezza.
2) Tenere sollevata la protezione.
3) Far scorrere l'attacco decespugliatore nell'apertura di scarico fino a quando non

viene bene a contatto con la scocca.

4) Rilasciare la protezione di sicurezza e verificare che sia chiusa in modo corretto.

3. SMONTAGGIO DELL'ATTACCO DECESPUGLIATORE (Vedere H)

Attenersi alle istruzioni che seguono per rimuovere l'inserto per la pacciamatura e raccogliere l'erba:

1) Spegnere il tagliaerba, attendere fino all'arresto complete della lama e togliere la chiavetta di sicurezza.
2) Tenere sollevata la protezione.
3) Afferrare l'attacco sulla metà, sollevare ed estrarre completamente l'attacco decespugliatore.
4) La protezione di sicurezza è a molla. Quando la si rilascia, la protezione torna sulla posizione di chiusura.

4. GHIERA DELLA MODALITÀ OPERATIVA (Vedere I)

Stato 1: Modalità Silenziosa

Selezionare la modalità Silenzioso quando si falcia quotidianamente, rimuovendo circa 20 mm d'erba per volta.

Stato 2: Modalità Turbo

Impostare la ghiera sulla Modalità Turbo quando si falciano prati densi o cresciuti.

5. LED DI STATO DELLA BATTERIA (Vedere J)

NOTA: Il LED di stato indica la condizione della batteria quando si premere il pulsante sulla batteria.

Il LED rileva e visualizza le condizioni della batteria come indicato di seguito:

Premere il pulsante "POWERTEST" (Premere), si illumina il pulsante.

Quando si illuminano le luci verdi, la batteria è in una condizione di carica completa.

Quando si illuminano le due luci (

la batteria è in una condizione di carica moderata.

Quando è illuminata solo una lice verde (☐), la carica della batterie è esaurita.

Prima del primo utilizzo del tagliaerba, si raccomanda di caricare l'unità per una notte intera per assicurarsi che la batteria sia completamente carica.

IMPORTANTE

Quando è illuminata solo una lice verde, la batteria è scarica, anche se il tagliaerba potrebbe essere ancora in grado di tagliare l'erba. Se si continua ad utilizzare il tagliaerba con la batteria così scarica si rischia di ridurre la durata e le prestazioni della batteria.

6. REGOLAZIONE DELL'ALTEZZA DI

TAGLIO (Vedere K)

AVVERTENZA! Arresto, rilasciare

la leva interruttore e attendere che il

motore si arresti prima di regolare l'altezza. Le lame continuano a ruotare una volta spenta l'apparecchiatura, una lama in rotazione può provocare ferite.

ATTENZIONE: Non toccare le lame in rotazione.

Per il primo taglio della stagione, si deve selezionare una posizione alta.

Il tagliaerba può essere regolato su 6 altezze di taglio tra 20mm e 70mm. Per fare ciò, spostare la leva di regolazione dell'altezza di taglio verso l'esterno, quindi regolarlo sulla posizione desiderata.

7. INDICATORE DI RIEMPIMENTO DEL RACCOGLITORE (Vedere L)

La tosaerba fornisce un indicatore, in alto sul raccoglitore, che mostra lo stato di raccolta e ricorda di eseguire lo svuotamento quando il raccoglitore è pieno. L'indicazione si segue così:

Vuoto: Aletta aperta (a)

Pieno: Aletta chiusa (b)

8. SCARICO POSTERIORE (Vedere M)

La tosaerba ha la funzione di scarico posteriore, così che si può falciare il prato senza raccoglitore. I residui saranno scaricati dallo scarico posteriore.

9. SUGGERIMENTI PER IL TAGLIO DEL'ERBA

NOTA: Ispezionare sempre l'area nella quale si deve utilizzare il tagliaerba e togliere pietre, bastoni, cavi, ossi ed altra sporcizia che potrebbe essere lanciata dalla lama in rotazione.

1) Tagliare l'erba lungo la superficie di terreni scoscesi muovendosi in senso trasversale, e mai dall'alto verso il basso. Prestare molta attenzione quando si cambia direzione sulle superfici inclinate. Non utilizzare su terreni molto scoscesi. Fare attenzione a mantenere sempre una presa ben salda per i piedi.
2) Rilasciare la leva interruttore per spegnere il tagliaerba quando si attraversano aree con ciotoli (le pietre possono essere lanciate dalla lama).
3) Impostare il tagliaerba sull'altezza massima di taglio quando si effettuano tagli su terreni non lisci o se l'erba è alta. Se si taglia troppa erba potrebbe scattare l'interruttore di protezione, e il tagliaerba si arresta.
4) Se durante la stagione con crescita rapida dell'erba si usa un sacco raccolta erba, l'erba potrebbe ostruire l'apertura di scarico. Rilasciare la leva interruttore per spengere il tagliaerba e togliere la chiavetta di sicurezza. Smontare la sacca per l'erba e agitarla in modo che l'erba si deposito sul fondo. Pulire qualsiasi residuo di erba o altri detriti che possano essersi formati intorno all'apertura di scarico. Sostituire la sacca per i clienti nuovi.
5) Se il tagliaerba inizia a vibrare in modo anomalo, rilasciare la leva interruttore per spegnerlo e togliere la chiavetta di sicurezza. Controllare immediatamente la causa della vibrazione. Le vibrazioni sono sempre un'indicazione di problemi. Non utilizzare il tagliaerba fino a quando non si è eseguito un controllo.
6) per spegnere il tagliaerba rilasciare sempre la leva interruttore e togliere la chiavetta di sicurezza quando lo si lascia incustodito, anche se per un breve periodo di tempo.

10. SUGGERIMENTI PER IL TAGLIO CON DECESPUGLIATORE

Quando si utilizza il decespugliatore, il tagliaerba è stato realizzato per tagliare l'erba in parti molto piccolo e per distribuirla sul prato. In condizioni normali, l'erba tagliata si biodegrada rapidamente e si trasforma in concime per il prato.

Si raccomanda di seguire le raccomandazioni seguenti per avere prestazioni ottimali di taglio.

1) Evitare di tagliare quando l'erba è umida per pioggia o rugiada. L'erba bagnata può formare dei grossi grumi che rendono difficoltàso il taglio e possono ridurre l'autonomia.
Il momento migliore per tagliare l'erba è il tardo pomeriggio quando l'erba è asciutta e l'area dove si è tagliata l'erba non viene esposta alla luce diretta del sole.
2) Per avere le prestazioni migliori, impostare l'altezza di taglio in modo che si tagli circa un terzo della lunghezza delle foglie del prato, la situazione ideale è di non tagliare più di 38mm alla volta. Se il prato è troppo cresciuto, potrebbe essere necessario aumentare l'altezza di taglio per ridurre la spinta ed evitare di sovraccaricare il motore. Nel caso di taglio intensivo, si consiglia prima di tagliare utilizzando un'altezza maggiore e poi eseguire un secondo taglio all'altezza desiderata. Altrimenti, fare dei tagli più profondi e muoversi con lentezza.
3) Per prestazioni ottimali, evitare che l'erba si accumuli nell'alloggiamento. Di tanto in tanto spegnere il tagliaerba ed attendere che la lama si arresti completamente. Quindi togliere la chiavetta di sicurezza e capovolgere il tagliaerba. Aiutandosi con un bastoncino, eliminare eventuali accumuli di erba nell'area della lama. Fare attenzione ai bordi affilati della lama. Eseguire spesso questa pulizia in caso di prati primaverili ed umidi, e dopo ogni utilizzo.
4) Alcuni tipi di prato o di condizioni del prato potrebbero rendere necessario un secondo passaggio del decespugliatore per poter disperdere completamente l'erba sul prato. Se si rendesse necessario un secondo

taglio, si raccomanda di procedere ad un taglio perpendicolare al primo taglio. NON CAMBIARE IL TIPO/ORIENTAMENTO DEL TAGLIO SE QUESTO COSTRINGE AD EFFETTUARE UN TAGLIO VERSO IL BASSO DI UNA SUPERFICIE COLLINARE.

5) Cambiare ogni settimana il tipo di taglio. In questo modo si evita di rovinare il prato.

MANUTENZIONE

AVVERTENZA: Arrestare la falciatrice e togliere la chiave di sicurezza prima di asportare il sacco di raccolta dell'erba.

NOTA: Per garantire una vita di servizio più lunga ed affidabile, è necessario attenersi con regolarità alle seguenti procedure di manutenzione. Verificare la presenza di difetti oggettivi, quali lame allentate, fuori sede o danneggiate, fissaggi lenti e componenti usurati o guasti. Accertarsi che tutte le coperture e le protezioni siano in buon ordine e correttamente agganciate al tosaerba.

Eseguire ogni necessaria operazione di manutenzione o riparazione prima di utilizzare l'apparecchio. Qualora i problemi persistano nonostante una manutenzione regolare, rivolgersi al nostro servizio assistenza clienti per eventuali consigli e suggerimenti.

AFFILATURA DELLA LAMA

PER AVERE PRESTAZIONI OTTIMALI TENERE LA LAMA SEMPRE AFFILATA. UNA LAMA POCO AFFILATA NON CONSENTE DI TAGLIARE BENE ERBA E CESPUGLI. QUANDO SI SMONTA, AFFILA E SI RIMONTA LA LAMA INDOSSARE UNA PROTEZIONE IDONEA PER GLI OCCHI. VERIFICARE CHE LA CHIAVETTA DI SICUREZZA SIA STATA TOLTA. L'affilatura della lama due volte nella stagione in cui si taglia l'erba è solitamente sufficiente in condizioni normali di utilizzo. La sabbia consuma rapidamente il filo della lama. Se il suo prato ha un terreno ricco di sabbia potrebbe essere necessario dover affilare la lama con una frequenza maggiore. SOSTITUIRE IMMEDIATAMENTE LA LAMA SE PIEGATA O DANNEGGIATA.

QUANDO SI AFFILA LA LAmA:

1. Verificare che la lama rimanga equilibrata.
2. Affilare la lama con l'angolo di taglio originale.
3. Affilare i bordi di taglio su entrambe le estremità della lama, togliendo la stessa quantità di materiale da entrambi i lati.

AFFILARE LA LAmA IN UNA mORSA (Vedere N)

1. Prima di togliere la lama, verificare che la leva dell'interruttore sia rilasciata, che la lama abbia interrotto il movimento e che la chiavetta di sicurezza sia stata tolta.
2. Smontare la lama dal tagliaerba. Vedere le istruzioni per lo smontaggio e per rimontare la lama.
3. Fissare la lama N-1 in una morsa N-2.
4. Indossare occhiali di sicurezza e prestare attenzione a non tagliarsi.
5. Affilare i bordi taglienti con attenzione utilizzando una lima fine N-3 o una pietra per affilare.
6. Controllare l'equilibratura della lama. Vedere le istruzioni per l'equilibratura della lama.
7. Rimontare la lama sul tagliaerba e serrare bene. Fare riferimento alle istruzioni riportate di seguito.

EQUILIBRATURA DELLA LAmA (Vedere 0)

Verificare l'equilibratura della lama posizionando il foro centrale della lama O-1 su un chiodo o su un giravite O-2, bloccati in orizzontale su una morsa O-3. Se una delle estremità della

lama ruota verso il basso deve essere limata. La lama è bene equilibrate quando nessuna delle due estremità va in basso.

mANUTENzIONE DELLA LAmA (Vedere P1, P2)

Sostituire la lama metallica dopo 50 ore di taglio o 2 anni, quale delle due condizioni si verifica prima, indipendentemente dalle condizioni.

Per smontare e rimontare la lama seguire queste procedure. Sono necessari guanti da giardinaggio (non in dotazione) ed una chiave (non in dotazione) per smontare la lama.

Tenere la lama (16) e svitare il bullone della lama (15) ruotandolo in senso antiorario conla chiave, poi rimuovere la lama.

Per rimontare, mettere la lama (16) con il lato affilato verso il basso. Serrare bene il dado della lama (15).

IMMAGAZZINAMENTO: (Vedere Q)

Arrestare il tagliaerba e togliere sempre la chiavetta di sicurezza. Pulire a fondo la parte esterna della macchina usando un panno o una spazzola morbida. Non usare acqua, solventi o prodotti lucidanti. Rimuovere ogni traccia di grasso e detriti, soprattutto dalle fessure di ventilazione.

Ribaltare lateralmente il tosaerba e procedere alla pulizia del gruppo di taglio. Rimuovere dalla lama gli eventuali accumuli di erba servendosi di un utensile di legno o plastica.

Conservare la macchina in un posto asciutto. Non accatastare sopra di essa altri oggetti.

Per conservare spazio, sbloccare la leva della camma dell'impugnatura e ruotare o piegare l'impugnatura superiore.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici.

L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

EC DICHIARAZIONE DI CONFORMITA

Noi

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Dichiara che l'apparecchio

Descrizione

WORX Falciatrice per prato senza fi li

Codice WG784E WG785E

Funzione Falciatura prati

È conforme alle seguenti direttive,

Direttiva macchine

2006/42/EC

Direttiva sulla bassa tensione

2006/95/EC

Direttiva sulla compatibilità elettromagnetica

2004/108/EC

Direttiva sulla rumorosità delle macchine ed attrezzature funzionanti all'aperto 2000/14/EC modificata dalla 2005/88/EC

Procedura di conformità come da

Annex VI

Potenza acustica pesata

WG784E 86dB(A) Modalità Turbo

75dB(A) Modalità Silenziosa

WG785E 90dB(A) Modalità Turbo

78dB(A) Modalità Silenziosa

Massima potenza di rumore garantita

WG784E 89dB(A)

WG785E 93dB(A)

L'organismo competente:

Denominazione: Intertek Testing &

Certification Ltd

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome: Russell Nicholson

Indirizzo: Positec Powertools (Europe) LTD

POSITEC Direttore Qualità

C€

Passo 3. Pressione a parte traseira da pega. (Fig C2)

Passo 4. Por fim, fixe os grampos de plástico no suporte de metal. (Fig C3)
