WG784E - газонокосилка WORX - Бесплатное руководство пользователя

Тип продукта	Беспроводная газонокосилка
Бренд	Worx
Модель	WG784E
Питание	Аккумулятор 24В (свинцово-кислотный)
Емкость аккумулятора	7 А·ч
Модель аккумулятора	WA3217
Время зарядки	7-9 часов
Модель зарядного устройства	WA3720
Ширина скашивания	36 см
Высота скашивания	20-70 мм
Позиции высоты скашивания	6 позиций
Вместимость травосборника	40 л
Вес машины	20 кг
Режимы работы	Тихий и Турбо
Уровень звукового давления (тихий режим)	62 дБ(А)
Уровень звукового давления (турбо режим)	75 дБ(А)
Уровень звуковой мощности	89 дБ(А)
Измеряемая вибрация	4,0 м/с² (K=1,5 м/с²)
Функции	Сбор, мульчирование, задняя разгрузка
Включенные аксессуары	Аккумуляторный блок, зарядное устройство, травосборник, вставка для мульчирования, рычаги фиксации
Безопасность	Ключ безопасности, защитный клапан, остановка лезвия за несколько секунд
Обслуживание	Заточка и балансировка лезвия, регулярная очистка, хранение в сухом месте
Ремонтопригодность	Запчасти доступны через сервисную службу Worx

Часто задаваемые вопросы - WG784E WORX

Как запустить газонокосилку Worx WG784E?

Вставьте ключ безопасности в гнездо, поверните его вправо и удерживайте. Затем потяните рычаг в сторону ручки: косилка запускается. Отпустите ключ безопасности.

Как отрегулировать высоту скашивания?

Остановите косилку и дождитесь полной остановки лезвия. Переместите рычаг регулировки высоты скашивания наружу, затем выберите одну из 6 позиций от 20 мм до 70 мм.

Как установить травосборник?

Остановите косилку, выньте ключ безопасности. Поднимите защитный клапан, повесьте травосборник на нижние крючки кожуха, затем опустите клапан для фиксации травосборника.

Как использовать режим мульчирования?

Снимите травосборник и вставьте вставку для мульчирования в разгрузочное отверстие до соприкосновения с кожухом. Опустите защитный клапан.

Как зарядить аккумулятор?

Подключите зарядное устройство к аккумулятору (установленному или снятому), затем к розетке. Нажмите кнопку на зарядном устройстве: красный светодиод указывает на зарядку, зеленый — на завершение (7-9 часов).

Что делать, если косилка вибрирует ненормально?

Немедленно остановите косилку, выньте ключ безопасности. Проверьте лезвие: если оно погнуто или разбалансировано, замените его или отбалансируйте у профессионала.

Как обслуживать лезвие?

Затачивайте лезвие дважды за сезон мелким напильником, соблюдая исходный угол. Проверяйте баланс, поместив лезвие на отвертку: ни одна сторона не должна перевешивать. Заменяйте после 50 часов работы или каждые 2 года.

Можно ли использовать косилку под дождем?

Нет, косилку нельзя подвергать воздействию дождя или влаги. Косите только в сухую погоду и храните прибор в сухом месте.

Как чистить косилку?

Используйте мягкую щетку и сухую ткань. Никогда не используйте воду или химикаты. Регулярно очищайте вентиляционные отверстия и удаляйте остатки травы под кожухом.

Что делать, если аккумулятор перестал заряжаться?

Проверьте, что зарядное устройство подключено и аккумулятор правильно соединен. Если красный светодиод мигает, аккумулятор неисправен. Обратитесь в сервисную службу Worx для замены.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WG784E WORX

Перевод исходных инструкций RU

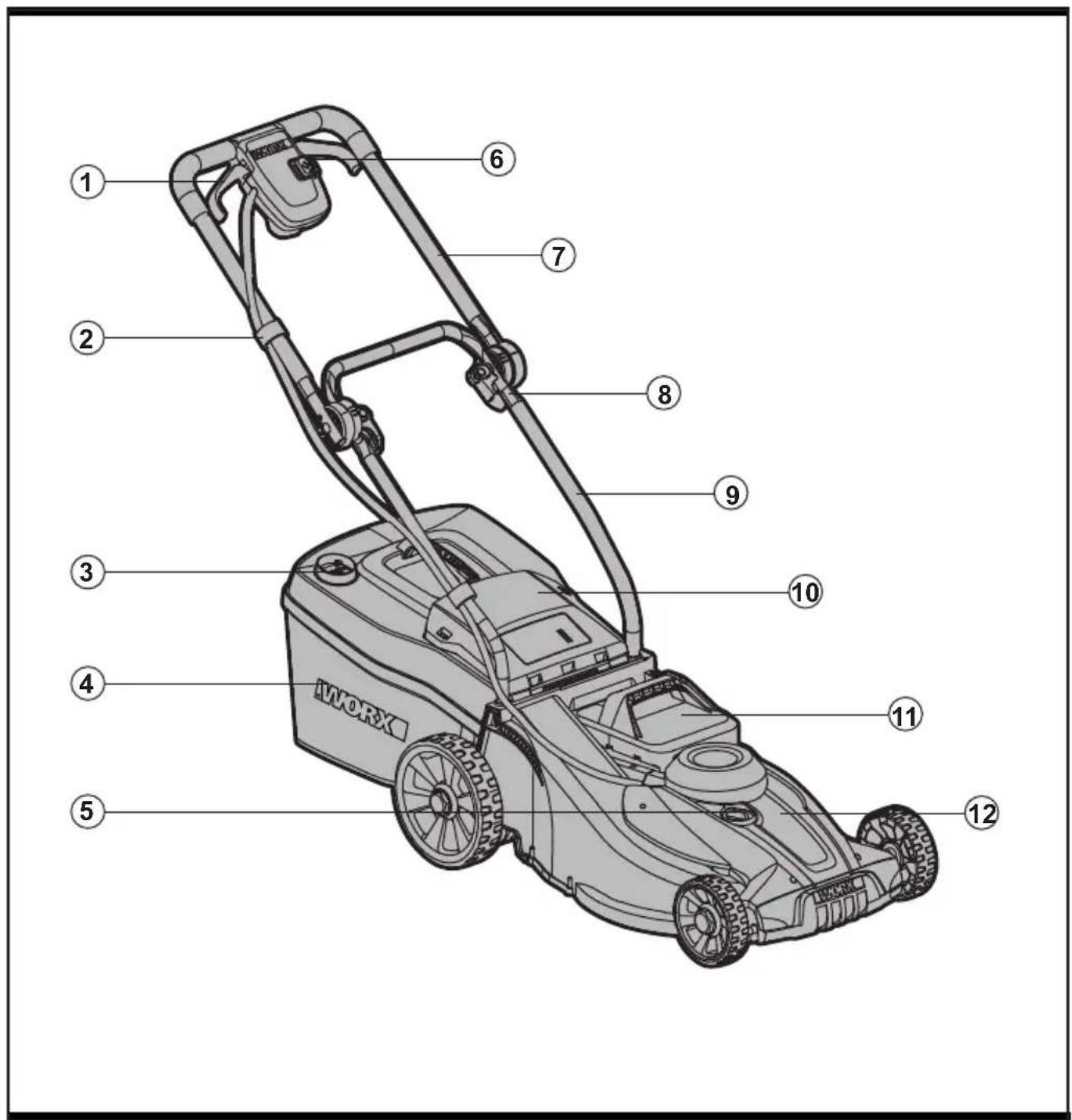

1 2 3 4 5 6 7 8 9 10 11 12 INWORK

1. РЫЧАГ ВЫКЛЮЧАТЕЛЯ
2. ЗАЖИМЫ ДЛЯ КАБЕЛЯ
3. ИНДИКАТОР ЗАПОЛНЕНИЯ ТРАВОСБОРНИКА
4. МЕШОК СБОРНИКА ТРАВЫ
5. ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ РАБОТЫ
6. КЛЮЧ ЗАЩИТЫ
7. ВЕРХНЯЯ РУЧКА
8. КУЛАЧКОВЫЙ РЫЧАГ БЛОКИРОВКИ
9. НИЖНЯЯ РУЧКА
10. ПРЕДОХРАНИТЕЛЬНАЯ ЗАСЛОНКА
11. АККУМУЛЯТОРНАЯ БАТАРЕЯ*
12. КРЫШКА ДВИГАТЕЛЯ
13. ЗАРЯДНОЕ УСТРОЙСТВО*(СМ. А2)
14. ВСТАВКА МУЛЬЧИ(СМ. Н)
15. ГАЙКУ ЛЕЗВИЯ(СМ. Р1)
16. ЛЕЗВИЕ(СМ. Р1)

*Не все показанные или описанные аксессуары включены в стандартную поставку.

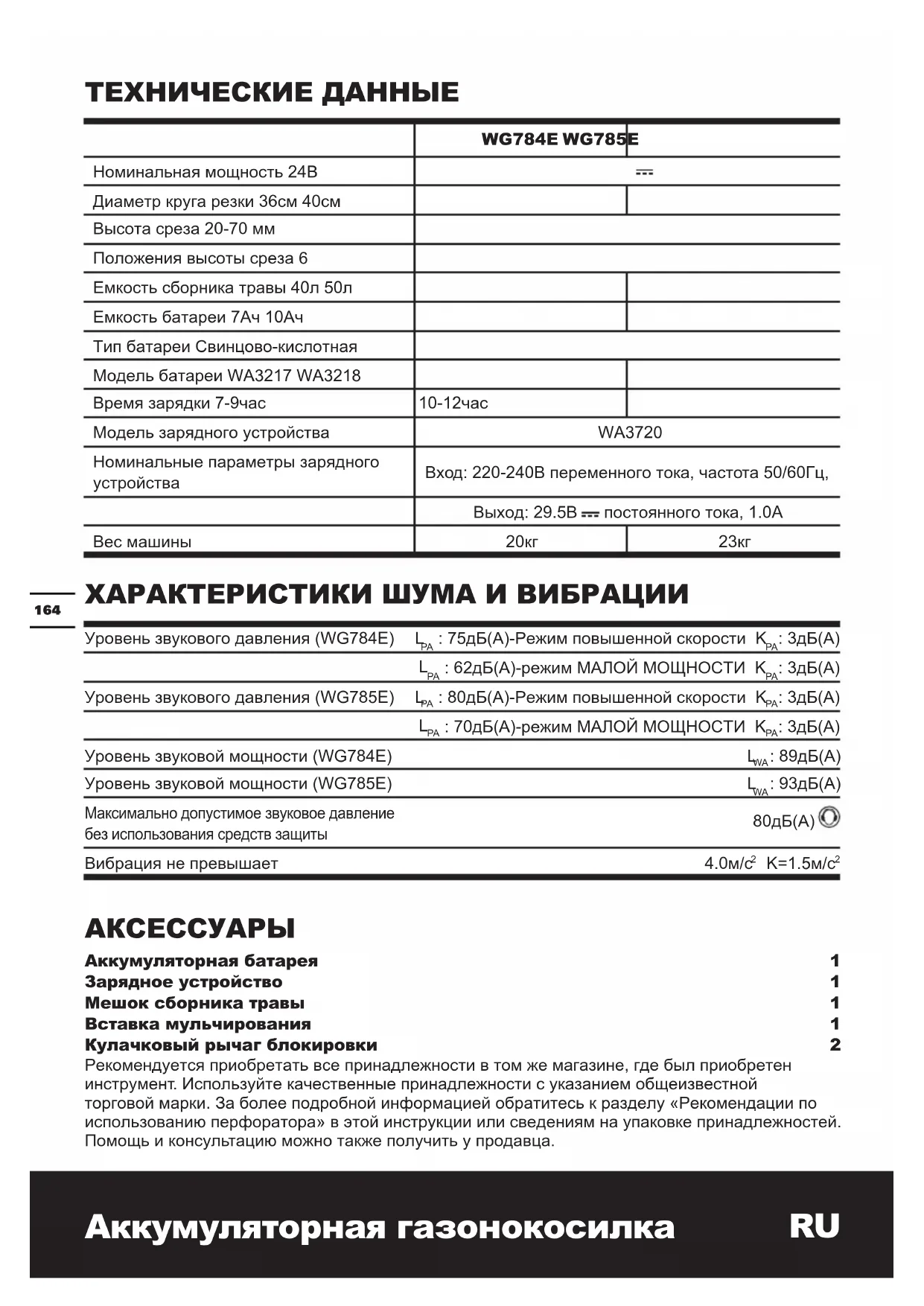

ТЕХНИЧЕСКИЕ ДАННЫЕ

	WG784E WG785E
Номинальная мощность 24В	---
Диаметр круга резки 36см 40см
Высота среза 20-70 мм
Положения высоты среза 6
Емкость сборника травы 40л 50л
Емкость батареи 7Ач 10Ач
Тип батареи Свинцово-кислотная
Модель батареи WA3217 WA3218
Время зарядки 7-9час	10-12час
Модель зарядного устройства	WA3720
Номинальные параметры зарядного устройства	Вход: 220-240В переменного тока, частота 50/60Гц,
	Выход: 29.5В --- постоянного тока, 1.0А
Вес машины	20кг	23кг

ХАРАКТЕРИСТИКИ ШУМА И ВИБРАЦИИ

Уровень звукового давления (WG784E)	L_PA : 75 дБ(А)-Режим повышенной скорости	K_PA : 3 дБ(А)
	L_PA : 62 дБ(А)-режим МАЛОЙ МОЩНОСТИ	K_PA : 3 дБ(А)
Уровень звукового давления (WG785E)	L_PA : 80 дБ(А)-Режим повышенной скорости	K_PA : 3 дБ(А)
	L_PA : 70 дБ(А)-режим МАЛОЙ МОЩНОСТИ	K_PA : 3 дБ(А)
Уровень звуковой мощности (WG784E)		L_WA : 89 дБ(А)
Уровень звуковой мощности (WG785E)		L_WA : 93 дБ(А)
Максимально допустимое звуковое давление без использования средств защиты		80 дБ(А) Ⓞ
Вибрация не превышает		4.0 м/с^2 K=1.5 м/с^2

АКСЕССУАРЫ

Аккумуляторная батарея	1
Зарядное устройство	1
Мешок сборника травы	1
Вставка мульчирования	1
Кулачковый рычаг блокировки	2

Рекомендуется приобретать все принадлежности в том же магазине, где был приобретен инструмент. Используйте качественные принадлежности с указанием общеизвестной торговой марки. За более подробной информацией обратитесь к разделу «Рекомендации по использованию перфоратора» в этой инструкции или сведениям на упаковке принадлежностей. Помощь и консультацию можно также получить у продавца.

ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНС ТРУМЕНТОМ

ПРЕДУПРЕЖДЕНИЕ! Внимательно ознакомьтесь с инструкциями.

Невыполнение всех нижеприведенных инструкций и рекомендаций может привести к поражению электрическим током, пожару и серьезным травмам.

Внимательно прочитайте инструкцию, что позволит обеспечить безопасную работу косилки.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ!

• Данный аппарат не предназначен для использования людьми (включая детей) с недостаточными физическими, психическими или умственными способностями, необученными или неосведомленными лицами. В случае использования аппарата упомянутыми лицами необходим надзор за ними (или прямые указания по применению) со стороны лица, отвечающего за их безопасность.
• Дети в таких случаях должны находиться под наблюдением во избежание баловства или игр с данным аппаратом.

ОБУЧЕНИЕ

а) Внимательно прочитайте инструкции. Ознакомьтесь с регуляторами и правильным использованием оборудования;
б) Никогда не позволяйте детям или лицам, не ознакомленными с этими инструкциями, работать с газонокосилкой. Местные нормы могут ограничивать возраст оператора;
в) Никогда не выполняйте скашивание вблизи людей и, в особенности, детей или домашних животных;
г) Помните, что оператор или пользователь несет ответственность за несчастные случаи или опасность для других людей или их собственности.

ПОДГОТОВКА

а) При скашивании, всегда носите надежную обувь и длинные брюки. Не работайте с оборудованием босиком или в открытых сандалиях;
б) Тщательно проверьте место, где предполагается использование оборудования, и удалите все объекты, которые могут отбрасываться машиной;
в) Перед использованием всегда проводите осмотр, чтобы убедиться, что лезвие, болты лезвия и режущий узел не изношены или повреждены. Заменяйте изношенные или поврежденные лезвия и болты в комплектах для сохранения балансировки;
d) При работе с косилкой, имеющей несколько ножей, соблюдайте осторожность, так как вращение одного ножа может привести к вращению остальных ножей.

ЭКСПЛУАТАЦИЯ

а) Косите только в дневное время или при хорошем искусственном освещении;
b) Избегайте работы с оборудованием в мокрой траве там, где возможно;
с) Всегда проверяйте свою точку опоры на склонах;
d) Ходите, никогда не бегайте;
e) В случае колесных роторных машин скашивайте поперек лица склонов, но никогда не скашивайте вверх и вниз;
f) Проявляйте исключительную осторожность при смене направления на склонах;
g) Не проводите скашивание на слишком крутых склонах;
h) Будьте предельно осторожны при реверсировании направления или подтягивании газонокосилки к себе;
i) Остановите лезвие, если газонокосилку нужно наклонить для перемещения при пересечении поверхностей без травы, а также при перевозке газонокосилки к месту кошения и от него;
j) Никогда не управляйте газонокосилкой с неисправным защитным кожухом или без установленных устройств безопасности, например отражателей и/или уловителей;
k) Осторожно включайте мотор в соответствии с указаниями и положении ног достаточно далеко от лезвия;

I) Не наклоняйте газонокосилку при включении мотора, за исключением случаев, когда она должна быть наклонена для пуска. В этом случае не наклоняйте её больше, чем абсолютно необходимо, и поднимайте только ту часть, которая удалена от оператора;
m) Не ставьте руки или ноги вблизи вращающихся деталей или под ними. Всегда держитесь вдали от выпускного отверстия;
n) Не касайтесь лезвия до съема блокирующего устройства. А лезвия не остановятся полностью;
о) Снимайте блокирующее устройство:

• Когда вы оставляете машину без присмотра;
• Перед очисткой засорения;
• Перед проверкой, чисткой или работой на машине;
• После удара о посторонний объект;
• При возникновении непривычной вибрации

ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

а) Следите за затяжкой всех гаек, болтов и винтов для того, чтобы быть уверенным в том, что устройство находится в безопасном рабочем состоянии.
b) Периодически проверяйте улавливатель травы на износ или повреждение.
с) В целях безопасности заменяйте изношенные или поврежденные детали.

ИСПОЛЬЗОВАНИЕ АККУМУЛЯТОРНОГО ИНСТРУМЕНТА И УХОД ЗА НИМ

1) Подзарядку аккумулятора производите только оригинальным зарядным устройством. Зарядное устройство, которое подходит для одного типа аккумуляторной батареи, может привести к пожару, когда используется с другим типом аккумуляторной батареи.
2) Используйте аккумуляторный инструмент только с оригинальными аккумуляторами.

Использование любого другого типа аккумулятора может привести к травме или пожару.

3) Неиспользуемые аккумуляторные

батареи храните отдельно от металлических предметов, таких как скрепки для бумаги, монеты, ключи, гвозди, винты и тому подобное, которые могут замкнуть контакты батареи. Замыкание контактов аккумуляторной батареи может привести к ожогам или пожару.

4) В критических ситуациях из аккумулятора может вытекать жидкость – избегайте контакта с ней. Если жидкость все же попала на поверхность кожи – смойте ее большим количеством воды. При попадании жидкости в глаза срочно обратитесь за медицинской помощью. Жидкость, вытекшая из аккумулятора, может вызвать раздражение или ожоги.

ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ДЛЯ ВАШЕГО ЗАРЯДНОГО УСТРОЙСТВА.

1. Прочитайте инструкции перед выполнением зарядки.
2. Если сетевой шнур поврежден, то, воизбежании опасности поражения током, он должен быть заменен изготовителем, его сервисным агентом или уполномоченным квалифицированные лицом.
3. По окончании зарядки сначала отключите зарядное устройство от электросети, а затем выньте аккумулятор.
4. Не заряжайте негерметичные аккумуляторы.
5. Не используйте зарядное устройство для других работ, кроме тех для которых они предназначены.
6. Зарядное устройство должно подключаться только к сети переменного тока.
7. Зарядное устройство должно быть защищено от влаги.
8. Не используйте зарядное устройство в открытом виде.
9. Не замыкайте накоротко контакты

аккумулятора или зарядного устройства.

1. Соблюдайте полярность "+/-" при зарядке.
2. Не вскрывайте зарядное устройство и храните его вне досягаемости от детей.
3. Не заряжайте аккумуляторы других производителей.
4. Убедитесь, что никакие посторонние предметы не мешают правильной установке аккумулятора в зарядном устройстве.
5. Не закрывайте вентиляционные щели зарядного устройства посторонними предметами и очищайте их от загрязнения и влаги. Храните в сухом теплом месте.
6. При зарядке аккумулятора убедитесь, что зарядное устройство находится в хорошо проветриваемом месте и вдали от легковоспламеняющихся предметов. Аккумуляторы могут нагреваться в процессе зарядки.. Не оставляйте без присмотра аккумулятор и зарядное устройство во время зарядки.
7. Не заряжайте не заряжаемые батарей.
8. Увеличить время работы аккумулятора и повысить производительность можно путем зарядки аккумулятора при температуре 18-24°. Не заряжайте аккумулятор при температуре воздуха ниже 4,5° или выше 40,5°. Несоблюдение этого требования может привести к повреждению аккумулятора.

ОБОЗНАЧЕНИЯ

Перед эксплуатацией этой машины прочитайте сборник инструкций

Предупреждение

Не подпускайте посторонних лиц.

Лезвие продолжает вращаться после выключения машины. Перед касанием компонент машины подождите, пока все они не остановятся полностью.

Остерегайтесь острых лезвий. Лезвия продолжают вращаться после выключения мотора. Снимите блокирующее устройство перед обслуживанием.

Избегайте соприкосновения гибкого кабеля с лезвиями.

Не оставляйте под дождем или водой

Не сжигайте

Не выбрасывайте батареи. Возвращайте разряженные батареи на местное место сбора или утилизации.

Содержит свинцовую батарею. Батарея должна перерабатываться или утилизироваться надлежащим образом.

Маркировка WEEE

Применяйте зарядное устройство только в сухих помещениях.

Сертификат соответствия ГОСТ

ME77

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Настоящий продукт представляет собой бытовой тип газонокосилки.

ПРАВИЛА БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЗАРЯДНЫМ УСТРОЙСТВОМ

1. Включайте зарядное устройство непосредственно в электрическую розетку. ПРАВИЛЬНО ПОЛЬЗУЙТЕСЬ ШНУРОМ. Никогда не переносите зарядное устройство за шнур. Не отключайте зарядное устройство от розетки или газонокосилки вытягивая его за шнур.
2. ПРЕДОСТЕРЕЖЕНИЕ: Для снижения риска пожара, поражения электрическим током или травмирования не пытайтесь использовать это зарядное устройство с любым другим изделием. Аналогично, не пытайтесь заряжать газонокосилку с помощью зарядного устройства другого типа.
3. Не обслуживайте газонокосилку с установленным зарядным устройством или ключом безопасности.
4. Не пользуйтесь неисправным зарядным устройством. Немедленно заменяйте поврежденный шнур или зарядное устройство в авторизованном сервисном центре WORX.
5. Всегда заряжайте косилку в сухом и закрытом помещении. Не выставляйте косилку или зарядное устройство под дождь. Не проводите зарядку в местах с повышенной влажностью. Не заряжайте косилку при температуре свыше 104°F (40°C) или ниже 41°F (5°C).
6. Держите косилку и зарядное устройство вдали от воды, источников тепла (подобных радиаторам, нагревателям, печам и т.д.), пламени или химикатов. Будьте осторожны и держите шнур вдали от острых кромок, чтобы избежать повреждения шнура зарядного устройства.

ПРОЦЕДУРА ЗАРЯДКИ

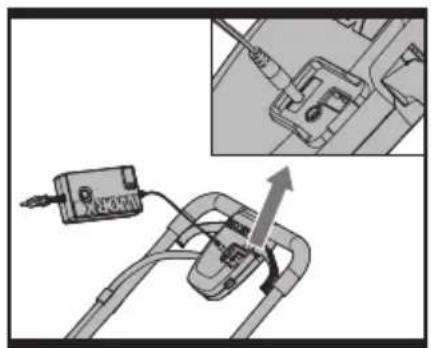

1. Зарядка может проводиться либо при установленной батарее (См. А1) или при снятой батарее(См. А2).
2. Включите разъем зарядного устройства в гнездо на батарее. (См. А1,А2).
3. Вставьте вилку зарядного устройства в настенную розетку.
4. Нажмите кнопку на зарядном устройстве, при этом должен загореться красный индикатор, который будет показывать, что подается питание и происходит зарядка батареи.
5. После завершения зарядки красный индикатор погаснет и загорится зеленый(примерно через 10-12 часов для зарядки полностью разряженной косилки)
6. Когда батарея будет полностью заряжена, загорится зеленый индикатор, который будет гореть 15 секунд, сообщая о полной зарядке батареи. Через 15 секунд зеленый индикатор и подача нагрузки отключатся в целях экономии энергии.

ПРИМЕЧАНИЕ: Если батарея неисправна, будет мигать красный индикатор.

Индикация будет работать только в том случае, если зарядное устройство подключено к батарее и одновременно к сети питания.

1. Данное зарядное устройство является интеллектуальным и может оставаться подключенным к батарее и настенной розетке в течение длительного времени без опасения, что это приведет к повреждению батареи или самого зарядного устройства. Зарядное устройство включится автоматически, чтобы произвести полную зарядку батареи.

ОБСЛУЖИВАНИЕ БАТАРЕЙ

Батарея в вашей беспроводной газонокосилке представляет собой герметичную свинцово-кислотную систему с рабочим напряжением 24 В. Косилка может храниться в любом положении без опасения утечки.

- Для оптимального действия батареи и ее

работы, батарея должна быть полностью заряжена каждые два месяца во время хранения

• Для оптимального действия батареи и ее работы, батарея должна быть полностью заряжена каждый раз после использования
• Храните батарею в прохладном сухом месте.
• Батарея может безопасно храниться при пониженных температурах до 14°F (-10°C).
• Батарея не обязательно должна полностью разряжаться перед зарядкой.
• После покупки могут потребоваться от 2 до 3 циклов для достижения максимального времени работы.

ДОПОЛНИТЕЛЬНЫЕ БАТАРЕИ можно приобрести от службы поддержки клиентов.

СБОРКА

ПРЕДУПРЕЖДЕНИЕ! Перед сборкой

газонокосилки проверьте прилагаемые принадлежности в соответствии с приведенной выше информацией и убедитесь в комплектности поставки.

1. СБОРКА РУКОЯТКИ(См. В1- В5)

1) Удалите винты (X 2) с обеих сторон крышки. (рис. В1)
2) Вставьте нижнюю рукоятку (9) в отверстия в крышке, предусмотренные для этого
3) Зафиксируйте с помощью имеющихся винтов.( рис. В2)
4) Прикрепите верхнюю рукоятку (7) с помощью болтов и запорного криволинейного рычага (8) к нижней рукоятке (9). (рис. В3)
5) Затяните оба запорных криволинейных рычага. Убедитесь, что рукоятка зафиксирована НАДЛЕЖАЩИМ ОБРАЗОМ.

Давление прижима запорных криволинейных рычагов можно отрегулировать с помощью запорного криволинейного рычага (8), вращая его по часовой стрелке или против часовой стрелки. НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ СИЛЬНО.( рис. В4)

ПРИМЕЧАНИЕ: Прежде чем установить ручки рукояток, убедитесь, что болты полностью вставлены в рукоятки.

6) Установите прилагаемые кабельные зажимы (2) на верхней и нижней рукоятке. Закрепите кабель в кабельных зажимах, оставив достаточный запас висячего кабеля. (рис. В5)

2. СБОРКА МЕШКА ДЛЯ СБОРА ТРАВЫ

Установите ручку травосборника в верхней части сборника, как показано на рис. С1-С4.

Шаг 1: Слегка нажмите на переднюю часть ручки. (рис. С2)

Шаг2. Затем нажмите ручку вперед. (рис. С2)

Шаг3. Опустите заднюю часть ручки. (рис. С2)

Шаг4. В завершение защелкните пластмассовые зажимы на металлической раме. (рис. С3)

ПРЕДУПРЕЖДЕНИЕ: Запрещается устанавливать ручку в обратном направлении. Установите ручку так, как показано на рис. С1.

3. УСТАНОВКА МЕШКА ДЛЯ ТРАВЫ(См. D1, D2, D3)

1) Выключите косилку, дождитесь остановки лезвия и снимите ключ безопасности.
2) Поднимите предохранительную заслонку и, удерживая её поднятой, убедитесь, что была удалена вставка для мульчирования.
3) Возьмите мешок для травы за ручку и разместите его на нижних крючках (а) на деке косилки.
4) Освободите защитный кожух для замыкания мешка для травы в нужном положении. Проверьте надежность установки мешка для травы.

ПРИМЕЧАНИЕ: Слегка отожмите мешок для травы для того, чтобы убедиться, что он установлен полностью.

4. СЪЕМ/ОПОРОЖНЕНИЕ

Возьмите травосборник, Поднимите и зафиксируйте предохранительную заслонку (10). Снимите ящик (4) для травы.

ПРЕДУПРЕЖДЕНИЕ: Перед использованием газонокосилки

убедитесь в том, что предохранительная заслонка надежно закрывает выходное отверстие. Категорически запрещается поднимать предохранительную заслонку (10), если газонокосилка используется без

травосборника.

5. РЕГУЛИРОВКА РУКОЯТКИ(См. Е)

Верхняя ручка может регулироваться на 3 различные положения высоты. Освободите блокирующий кулачковый рычаг, установите верхнюю ручку в одно из трех положений высоты и не забудьте вставить шпильку в отверстие. После этого возвратите блокирующий кулачковый рычаг в исходное положение.

ПРИМЕЧАНИЕ: Всегда проверяйте надежность крепления верхней ручки.

6. УСТАНОВКА/СЪЕМ БАТАРЕИ(См. F1, F2)

СЪЕМ БАТАРЕЙ

Извлеките батарею, поднимая ее за ручку вверх. (См. F1)

ПРИМЕЧАНИЕ: Избегайте падения батареи на ваши ноги или на пол при съеме.

УСТАНОВКА БАТАРЕИ

Установите батарею в предназначенный для нее контейнер; убедитесь, что батарея установлена правильно. (См. F2)

ЭКСПЛУАТАЦИЯ

1. ЗАПУСК И ОСТАНОВКА(См. G1, G2)

Предупреждение! Лезвие продолжает вращаться в течение нескольких секунд после выключения машины. Дождитесь остановки вращения мотора/лезвия перед повторным включением. Не допускайте быстрых включений и выключений.

ПУСК

1) Вставьте ключ безопасности в корпус коробки переключений.
2) Переместите ключ защиты вправо и удерживайте в этом положении.
3) Прижмите рычаг к рукоятке – газонокосилка запустится.
4) Отпустите ключ безопасности.

ОСТАНОВКА

Отпустите рычаг выключателя.

2. УСТАНОВКА ВСТАВКИ ДЛЯ МУЛЬЧИРОВАНИЯ(См. Н)

1) Выключите косилку, дождитесь остановки лезвия и снимите ключ безопасности.
2) Поднимите защитный кожух и удерживайте

его в поднятом положении.

3) Продвиньте вставку для мульчирования в отверстие для выгрузки до её полного контакта с декой.
4) Отпустите защитный кожух и убедитесь, что он надежно закрыт.

3. УДАЛЕНИЕ ВСТАВКИ ДЛЯ МУЛЬЧИРОВАНИЯ(См. Н)

Для удаления вставки для мульчирования (чтобы можно было собрать траву) выполните шаги, описанные ниже:

1) Выключите косилку, дождитесь остановки лезвия и снимите ключ безопасности.
2) Поднимите защитный кожух и удерживайте его в поднятом положении.
3) Захватите средину вставки, поднимите её и полностью вытяните вставку для мульчирования.
4) Защитный кожух находится в подпружиненном состоянии. Когда вы его отпускаете, защита вернется в закрытое положение.

Состояние1: режим МАЛОЙ МОЩНОСТИ

Выберите режим МАЛОЙ МОЩНОСТИ при работе в обычных условиях для скашивания примерно 20 мм травы за один проход.

Состояние2: Режим повышенной скорости

Установите переключатель в положение режима повышенной скорости, если необходимо скосить густую или переросшую траву.

5. ИНДИКАТОР СОСТОЯНИЯ АККУМУЛЯТОРА(См. J)

ПРИМЕЧАНИЕ:Индикаторы состояния будут указывать состояние аккумулятора, когда нажата кнопка на аккумуляторе.

Индикатор постоянно регистрирует и отображает состояние батареи следующим

образом:

Нажмите кнопку «POWERTEST», светится кнопка с подсветкой.

При высвечивании трех зеленых индикаторов аккумулятор находится в полностью заряженном состоянии.

При высвечивании двух индикаторов ( ) аккумулятор находится в достаточно заряженном состоянии.

При высвечивании только одного зеленого индикатора 📋 заряд батареи истощен.

Перед первым использованием вашей новой газонокосилки рекомендуется, чтобы устройство заряжалось в течение суток для обеспечения его полной зарядки.

ВАЖНО

При высвечивании только одного зеленого индикатора, ваш аккумулятор полностью разряжен, даже если косилка все еще может косить траву. Продолжение работы с газонокосилкой с батареей в таком разряженном состоянии может уменьшить срок службы и характеристики вашей батареи.

6. РЕГУЛИРОВКА ВЫСОТЫ РЕЗАНИЯ(СМ. К)

ПРЕДУПРЕЖДЕНИЕ! Перед регулировкой высоты,

остановитесь, отпустите рычаг выключателя и подождите до полной остановки мотора. Лезвия продолжают вращаться после выключения машины, а вращающееся лезвие может привести к травмированию.

Предостережение: Не касайтесь вращающихся лезвий.

Для первого в данном сезоне скашивания необходимо выбирать высокую регулировки резания.

Газонокосилка может настраиваться на 6 высот резки между 20мм и 70мм. Для этого передвиньте рычаг регулировки высоты резания наружу, а затем отрегулируйте в желаемое положение.

7. ИНДИКАТОР ЗАПОЛНЕНИЯ ТРАВОСБОРНИКА (См.Л)

Индикатор в верхней части травосборника сообщает о степени его заполнения, напоминая о необходимости немедленного опорожнения, когда он будет заполнен. Ниже показано положение индикатора:

Сборник пуст: заслонка поднята (а)

Сборник заполнен: заслонка опущена (b)

8. ВЫБРОС С ЗАДНЕЙ СТОРОНЫ(См. М)

Газонокосилка позволяет производить выброс скашиваемой травы с задней стороны, не помещая ее в травосборник. Мусор удаляется по заднему лотку.

9. СОВЕТЫ ПО СКАШИВАНИЮ ПРИМЕЧАНИЕ: ВСЕГДА ПРОВЕРЯЙТЕ ТЕРРИТОРИЮ, НА КОТОРОЙ ПЛАНИРУЕТСЯ ИСПОЛЬЗОВАНИЕ КОСИЛКИ, И УДАЛИТЕ ВСЕ КАМНИ, ПАЛКИ, ПРОВОДА, МЕТАЛЛИЧЕСКИЕ ПРЕДМЕТЫ И ДРУГОЙ МУСОР, КОТОРЫЕ МОГУТ ОТБРАСЫВАТЬСЯ ВРАЩАЮЩИМСЯ ЛЕЗВИЕМ.

1) Косите поперек поверхности склонов и никогда вверх и вниз. Проявляйте исключительную осторожность при смене направления на склонах; Не проводите скашивание на слишком крутых склонах; Всегда находитесь в устойчивом положении.
2) Отпускайте рычаг выключателя для выключения косилки («OFF») при пересечении любой гравийной территории (камни могут отбрасываться лезвием).
3) Настройте косилку на наивысшую высоту резания при перемещении через неровную местность или высокие бурьяны. Удаление слишком большого количества травы может вызывать срабатывание выключателя цепи, что приведет к остановке косилки.
4) Если мешок для травы используется в течение сезона быстрого роста, то

трава может скапливаться в выпускном отверстии. Отпустите рычаг выключателя для выключения косилки и вытащите ключ безопасности. Снимите мешок для травы и стряхните траву в дальний конец мешка. Также удалите траву или мусор, которые могут скопиться вокруг выпускного отверстия. Поставьте мешок для травы на место.

5) Если косилка начнет ненормально вибрировать, то отпустите рычаг выключателя для выключения косилки и выньте ключ безопасности. Немедленно выясните причину. Вибрация - это предупреждение о проблеме. Не управляйте косилкой до проведения сервисной проверки.
6) ВСЕГДА ОТПУСКАЙТЕ РЫЧАГ ВЫКЛЮЧАТЕЛЯ ДЛЯ ВЫКЛЮЧЕНИЯ КОСИЛКИ И СНИМАЙТЕ КЛЮЧ БЕЗОПАСНОСТИ, КОГДА ОСТАВЛЯЕТЕ ЕЁ БЕЗ ПРИСМОТРА ДАЖЕ НА КРАТКОЕ ВРЕМЯ.

10. СОВЕТЫ ПО СКАШИВАНИЮ С МУЛЬЧИРОВАНИЕМ

При мульчировании ваша новая косилка спроектирована так, чтобы разрезать обрезки травы на маленькие кусочки и распределять их обратно по газону. При нормальных условиях, мульчированная трава будет быстро разлагаться естественным образом и снабжать газон питательными веществами.

Ознакомьтесь, пожалуйста, с нижеследующими рекомендациями для оптимального мульчирования.

1) Избегайте скашивания, когда трава мокрая после дождя или росы. Мокрая трава может образовывать пучки, препятствующие мульчированию и снижающие время работы.

Наилучшим временем для скашивания травы является позднее послеобеденное, когда трава сухая и скошенная площадь не будет попадать под прямые солнечные лучи.

2) Для наилучшего мульчирования установите высоту резания для удаления примерно одной трети длины травинки,

в идеале не более 38мм за один раз. Если газон переросший, то может оказаться необходимым увеличить высоту среза для снижения выталкивающего усилия и предотвращения перегрузки мотора. В случае крайне затрудненного мульчирования, рекомендуется сначала скашивать на верхнем значении высоты среза, а затем повторно скашивать до конечной высоты. В противном случае делайте более узкие срезы и скашивайте медленно.

3) Для лучших характеристик очищайте корпус косилки от нагромождений травы. Периодически выключайте косилку и дожидайтесь полной остановки лезвия. После этого выньте ключ безопасности и переверните косилку на бок. Используя какой-либо объект типа палки, удалите скопления травы на плоскости лезвия. Остерегайтесь острый кромок лезвия. Очищайте часто в мокрой, свежей траве и всегда после каждого использования.
4) Для некоторых типов травы или состояний травы может потребоваться, чтобы площадь мульчировалась повторно для полного разбрасывания травы по газону.

При повторном скашивании рекомендуется срезать перперндikuлярно (поперек) первой схемы скашивания. НИКОГДА НЕ ИЗМЕНЯЙТЕ СХЕМУ СКАШИВАНИЯ

ЭТО БУДЕТ ВЫЗЫВАТЬ СКАШИВАНИЕ ВНИЗ ПО СКЛОНУ.

5) Изменяйте свою схему скашивания через каждую неделю. Это будет способствовать предотвращению матирования и текстурирования газона.

ОБСЛУЖИВАНИЕ

безопасности перед съемом мешка для травы.

ПРИМЕЧАНИЕ: Для обеспечения

продолжительной и надежной службы, регулярно выполняйте следующие процедуры по обслуживанию. Убедитесь, что отсутствуют заметные дефекты, как например свободное, смещенное или поврежденное лезвие,

болтающаяся арматура или изношенные или поврежденные компоненты. Убедитесь, что все крышки и ограждения не повреждены и правильно закреплены на косилке. Проводите все необходимые обслуживания или ремонты перед эксплуатацией косилки. Если косилка будет неисправной несмотря на регулярное обслуживание, пожалуйста обратитесь в наш центр обслуживания клиентов за помощью.

ЗАТОЧКА ЛЕЗВИЯ

ПОДДЕРЖИВАЙТЕ ЛЕЗВИЕ ОСТРЫМ ДЛЯ ЛУЧШЕГО СКАШИВАНИЯ. ЗАТУПЛЕННОЕ ЛЕЗВИЕ НЕ БУДЕТ СРЕЗАТЬ ТРАВУ ЧИСТО ИЛИ МУЛЬЧИРОВАТЬ НАДЛЕЖАЩИМ ОБРАЗОМ.

НОСИТЕ СООТВЕТСТВУЮЩИЕ СРЕДСТВА ЗАЩИТЫ ГЛАЗ ПРИ СЪЕМЕ, ЗАТОЧКЕ И УСТАНОВКЕ ЛЕЗВИЯ. УБЕДИТЕСЬ, ЧТО ВЫНУТ КЛЮЧ БЕЗОПАСНОСТИ.

Заточка лезвия дважды в течение сезона скашивания обычно достаточна в нормальных условиях. Песок приводит к быстрому затуплению лезвия. Если ваш газон имеет песчаную почву, то может потребоваться более частая заточка.

НЕМЕДЛЕННО ЗАМЕНЯЙТЕ ИЗОГНУТОЕ ИЛИ ПОВРЕЖДЕННОЕ ЛЕЗВИЕ.

ПРИ ЗАТОЧКЕ ЛЕЗВИЯ:

1. Убедитесь, что лезвие остается уравновешенным.
2. Затачивайте лезвие под оригинальным углом резания.
3. Затачивайте режущие кромки на обеих концах лезвия, удаляя равные количества материала с обеих концов.

ДЛЯ ЗАТОЧКИ ЛЕЗВИЯ В ТИСКАХ(См. N)

1. Убедитесь, что до съема лезвия отпущен рычаг выключателя, остановлено лезвие и вынут ключ безопасности.
2. Снимите лезвие с косилки. Ознакомьтесь с указаниями для съема и крепления лезвия.
3. Закрепите лезвие N-1 в тисках N-2.
4. Носите защитные очки и избегайте порезов.
5. Осторожно затачивайте режущие кромки лезвия с помощью тонкого напильника N-3 или шлифовального камня.
6. Проверьте балансировку лезвия.

Ознакомьтесь с указаниями по балансировке лезвия.

1. Установите лезвие на косилку и надежно затяните его. Обращайтесь к инструкциям, которые приведены ниже.

БАЛАНСИРОВКА ЛЕЗВИЯ(См. О)

Проверьте балансировку лезвия устанавливая центральное отверстие в лезвии О-1 над гвоздем или стержнем отвертки О-2, зажатым горизонтально в тисках О-3. Если один из концов лезвия будет вращаться вниз, то подшлифуйте этот конец. Лезвие правильно отбалансировано, когда ни один из концов не падает.

ОБСЛУЖИВАНИЕ ЛЕЗВИЯ(См. Р1, Р2)

Обновляйте ваше лезвие после 50 часов скашивания или 2 лет, что бы ни было первым, независимо от состояния.

Придерживайтесь этих процедур для съема и замены лезвия. Для съема лезвия вам потребуются садовые рукавицы (не поставляются) и накидной ключ (не поставляется). Удерживайте лезвие (16) и отвинтите гайку лезвия (15) против часовой стрелки с помощью накидного ключа, и затем удалите нож.

При сборке установите нож (16) режущими кромками к земле. Затем надежно затяните гайку лезвия (15).

ХРАНЕНИЕ: (См. Q)

Остановите косилку и всегда вынимайте ключ безопасности. Тщательно очищайте внешнюю поверхность машины с помощью мягкой щетки и ткани. Не используйте воду, растворители или полироли. Удалите всю траву и мусор, в особенности из вентиляционных щелей.

Переверните машину на её бок и очистите область лезвия. Если обрезки травы собираются в области лезвия, то удалите их с помощью деревянного или пластикового приспособления.

Храните машину в сухом месте. Не ставьте другие объекты на верх машины.

Для удобства хранения ослабьте запорный криволинейный рычаг рукоятки и поверните или сложите верхнюю рукоятку.

ЗАЩИТА

ОКРУЖАЮЩЕЙ СРЕДЫ

Отходы электрических изделий не

должны выбрасываться вместе с

бытовыми отходами. Утилизируйте их

там, где существуют центры по переработке.

Проконсультируйтесь с вашими местными

властями или продавцом по вопросу

утилизации.

ЕС ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Мы,

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Заявляем, что продукт

Описание

Беспроводная газонокосилка WORX

Тип WG784E WG785E

Назначение Скашивание травы

Соответствует следующим директивам,

Директива ЕС по машинам и механизмам

2006/42/EC

Директива ЕС по низковольтному

оборудованию

2006/95/EC

Директива ЕС по электромагнитной

совместимости

2004/108/EC

Директива по излучению шумов в окружающую среду оборудованием

для использования вне дома

2000/14/EC изменена 2005/88/EC

- Процедура оценки соответствия в

соответствии с

Приложение VI

- Измеренный уровень звуковой мощности:

WG784E

86дБ(А) Режим повышенной скорости

75дБ(А) режим МАЛОЙ МОЩНОСТИ

WG785E

90дБ(А) Режим повышенной скорости

78дБ(А) режим МАЛОЙ МОЩНОСТИ

Заявленный гарантированный уровень

звуковой мощности:

WG784E 89дБ(А)

WG785E 93дБ(А)

- Уполномоченный орган, имеющий отношение

Наименование: Intertek Testing &

Certification Ltd

Адрес: Davy Avenue, Knowlhill, Milton

Keynes, MK5 8NL

Стандарты соответствуют следующему

EN 60335-1 EN 60335-2-77

EN ISO 3744 EN 55014-1

EN 55014-2 EN 61000-3-2

EN 61000-3-3 EN 62233

EN 60335-2-29

Лицо с правом комплирования данного технического файла,

имя Russell Nicholson

Адрес Positec Powertools (Europe) LTD

Менеджер по качеству POSITEC

WORX

it's your nature
