| Tipo de produto | Cortador de grama sem fio |
| Marca | Worx |
| Modelo | WG784E |
| Alimentação | Bateria 24V (ácido de chumbo) |
| Capacidade da bateria | 7 Ah |
| Modelo de bateria | WA3217 |
| Tempo de carga | 7 a 9 horas |
| Modelo de carregador | WA3720 |
| Diâmetro de corte | 36 cm |
| Altura de corte | 20 a 70 mm |
| Posições de altura de corte | 6 posições |
| Capacidade do saco de recolha | 40 L |
| Peso da máquina | 20 kg |
| Modos de funcionamento | Silencioso e Turbo |
| Nível de pressão acústica (modo silencioso) | 62 dB(A) |
| Nível de pressão acústica (modo turbo) | 75 dB(A) |
| Nível de potência acústica | 89 dB(A) |
| Vibração medida | 4,0 m/s² (K=1,5 m/s²) |
| Funções | Recolha, mulching, descarga traseira |
| Acessórios incluídos | Bateria, carregador, saco de recolha, inserto de mulching, alavancas de came de bloqueio |
| Segurança | Chave de segurança, proteção de lâmina, paragem da lâmina em segundos |
| Manutenção | Afiação e balanceamento da lâmina, limpeza regular, armazenamento seco |
| Reparabilidade | Peças de reposição disponíveis através do serviço pós-venda Worx |
Perguntas frequentes - WG784E WORX
Perguntas dos utilizadores sobre WG784E WORX
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual WG784E - WORX e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. WG784E da marca WORX.
MANUAL DE UTILIZADOR WG784E WORX
Tradução das instruções originais PT
MANTENIMIENTO Y ALMACENAMIENTO
PROCEDIMIENTO DE CARGA
MANTENIMIENTO DE LA BATERÍA
4. DIAL DE MODO DE FUNCIONAMIENTO (Ver I)
* Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

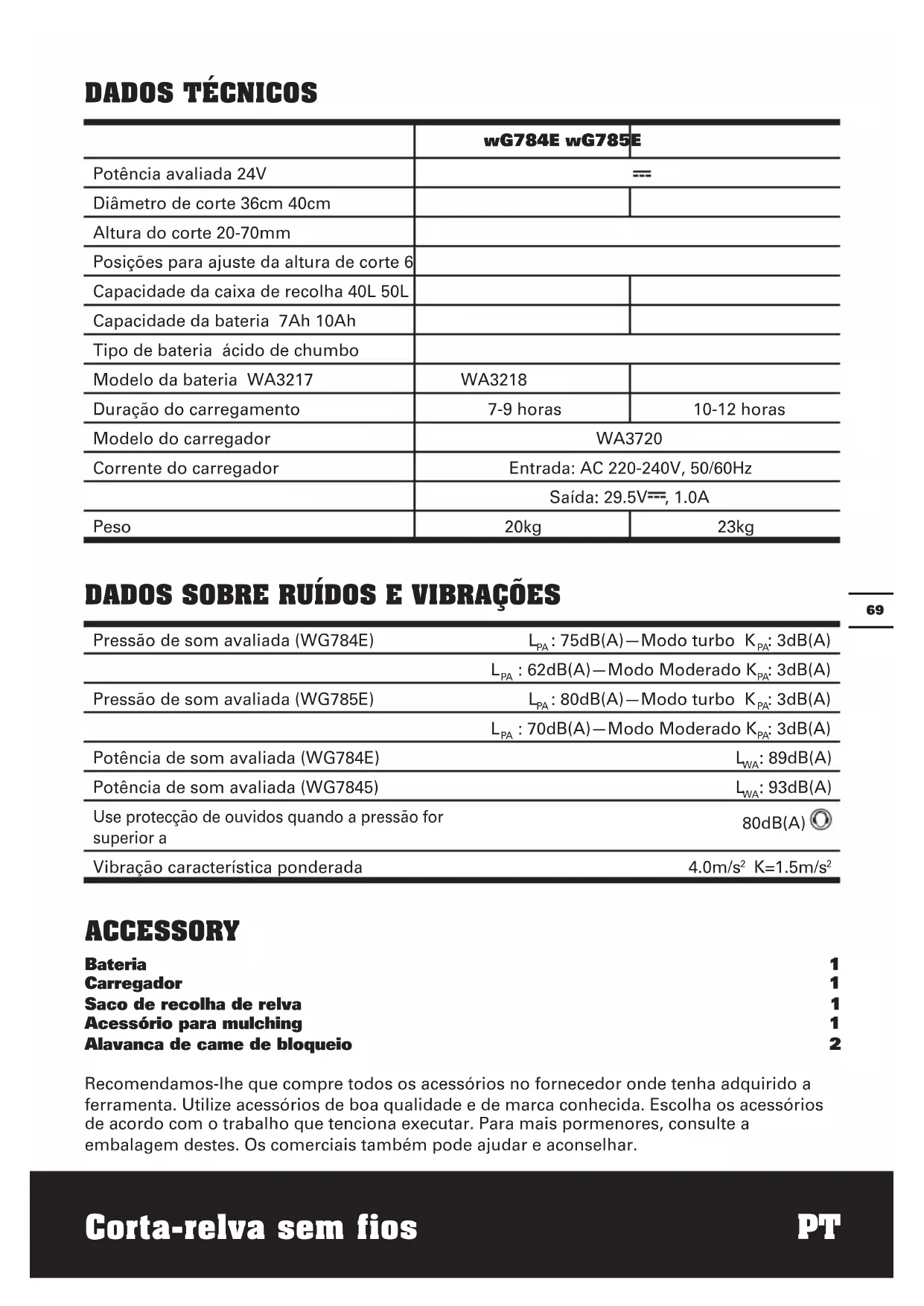

DADOS TÉCNICOS
| wG784E wG785E | ||
| Potência avaliada 24V | == | |
| Diâmetro de corte 36cm 40cm | ||
| Altura do corte 20-70mm | ||
| Posições para ajuste da altura de corte 6 | ||
| Capacidade da caixa de recolha 40L 50L | ||
| Capacidade da bateria 7Ah 10Ah | ||
| Tipo de bateria ácido de chumbo | ||
| Modelo da bateria WA3217 | WA3218 | |
| Duração do carregamento | 7-9 horas | 10-12 horas |
| Modelo do carregador | WA3720 | |
| Corrente do carregador | Entrada: AC 220-240V, 50/60Hz | |
| Saída: 29.5V---, 1.0A | ||
| Peso | 20kg | 23kg |
DADOS SOBRE RUÍDOS E VIBRAÇÕES
| Pressão de som avaliada (WG784E) | L_PA : 75dB(A)—Modo turbo K_PA : 3dB(A) |
| L_PA : 62dB(A)—Modo Moderado K_PA : 3dB(A) | |
| Pressão de som avaliada (WG785E) | L_PA : 80dB(A)—Modo turbo K_PA : 3dB(A) |
| L_PA : 70dB(A)—Modo Moderado K_PA : 3dB(A) | |
| Potência de som avaliada (WG784E) | L_WA : 89dB(A) |
| Potência de som avaliada (WG7845) | L_WA : 93dB(A) |
| Use proteção de ouvidos quando a pressão for superior a | 80dB(A) [IMAGE] |
| Vibração característica ponderada | 4.0m/s2 K=1.5m/s2 |
ACCESSORY
| Bateria | 1 |
| Carregador | 1 |
| Saco de recolha de relva | 1 |
| Acessório para mulching | 1 |
| Alavanca de came de bloqueio | 2 |
Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.
AVISOS GERAIS DE SEGURANÇA DE FERRAMENTAS ELÉCTRICAS
ATENÇÃO!
Leia atentamente as seguintes
instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves.
LEIA ATENTAMENTE AS INSTRUÇÕES PARA UTILIZAR A MÁQUINA DE FORMA SEGURA.
Guarde estas instruções para referência futura.
- Esta ferramenta não deve ser usada por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência ou conhecimentos, a não ser que sejam devidamente supervisionadas ou tenham recebido formação dada por uma pessoa responsável pela sua segurança.
- As crianças devem ser sempre supervisionadas para ter a certeza de que não brincam com esta ferramenta.
Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.
TREINO
a) Leia estas instruções atentamente. Familiarize-se com os comandos e a correcta utilização deste equipamento.
b) Não deixe que crianças ou quaisquer pessoas não familiarizadas com estas instruções utilizem o equipamento. As regras locais podem impor limites relativamente à idade do operador do equipamento.
c) Nunca corte a relva quando estiverem outras pessoas, sobretudo crianças, ou animais nas redondezas.
d) O utilizador desta ferramenta é responsável pelos acidentes ou pelas situações de perigo que afectem outras pessoas ou os bens destas.
PREPARAÇÃO
a) Ao cortar a relva, use sempre calçado forte e calças compridas. Não utilize este equipamento descalço ou com calçado aberto.
b) Inspeccione cuidadosamente a área onde vai usar o corta-relva e remova todos os objectos que possam ser lançados pelo mesmo;
c) Antes de usar o corta-relva, verifique sempre as lâminas, os parafusos destas e os elementos de corte para se certificar de que estes não estão gastos ou danificados. Substitua os conjuntos de lâminas e de parafusos que estejam gastos ou danificados para que o corta-relva funcione bem.
d) Em máquinas com várias lâminas, tenha em atenção que ao rodar uma lâmina poderá originar a rotação das outras lâminas.
FUNCIONAMENTO
a) Utilize este equipamento apenas durante o dia ou com uma boa luz artificial.
b) Sempre que possível, evite utilizar o corta-relva sobre relva molhada.
c) Ao trabalhar em superfícies inclinadas certifique-se de que adopta uma posição estável.
d) Caminhe, não corra;
e) Ao usar máquinas com rodas, o corte de relva em terrenos inclinados deve ser feito ao longo da face do terreno e nunca para cima e para baixo;
f) Ao trabalhar em locais inclinados, tenha muito cuidado ao mudar de direcção.
g) Não proceda a um corte excessivo da relva em locais inclinados.
h) Tenha muito cuidado ao virar ou ao puxar o equipamento na sua direcção.
i) Pare as lâminas se tiver de inclinar o equipamento para transporte ao atravessar superfícies sem relva e sempre que precisar de transportar o corta-relva de e para a área onde pretende utilizar o equipamento.
j) Nunca utilize este equipamento caso as suas guardas ou mecanismos de segurança estejam defeituosos ou em falta como, por
exemplo, se os deflectores e/ou os apanha relva não estiverem colocados no devido lugar.
k) Ligue o motor seguindo as instruções e com os pés afastados das lâminas.
I) Não incline o equipamento ao ligar o motor, excepto se for necessário fazê-lo para proceder ao arranque do mesmo. Neste caso, não incline o equipamento mais do que o absolutamente necessário e levante apenas a parte mais afastada do operador.
m) Não coloque as mãos ou os pés próximo ou por baixo das peças rotativas. No caso dos corta-relvas rotativos, mantenha-se sempre afastado da abertura de descarga.
n) Não toque na lâmina antes do dispositivo de desactivação desta ter sido removido. Aguarde até as lâminas pararem completamente
o) para remover o dispositivo de desactivação:
- Sempre que se afastar do corta-relva;
- Antes de tentar eliminar a causa de qualquer encravamento;
- Antes de verificar, limpar ou realizar qualquer trabalho no corta-relva;
- Após bater num objecto estranho;
- Se o corta relva começar a vibrar anormalmente
MANUTENÇÃO E ARMAZENAMENTO
a) Mantenha todas as porcas, cavilhas e parafusos apertados para ter a certeza de que o equipamento está em condições de ser utilizado de forma segura.
b) Verifique regularmente o apanha relva para ver se este está desgastado ou apresenta alguma deterioração.
c) Substitua as peças que estejam desgastadas ou danificadas.
UTILIZAÇÃO E MANUTENÇÃO DE FERRAMENTA ALIMENTADA POR CONJUNTO DE BATERIAS
1) Efectue o recarregamento do conjunto de baterias apenas com o carregador especificado pelo fabricante. Um carregador para determinado tipo de conjunto de bateria pode levar ao risco de incêndio se
2) Utilize ferramentas eléctricas apenas com os tipos de conjuntos de baterias especificamente designados. A utilização de quaisquer outros tipos de conjuntos de baterias pode levar a riscos de lesão ou incêndio.
3) Quando não estiver a utilizar o conjunto de baterias, mantenha-o afastado de objectos metálicos como clipes, moedas, chaves, pregos, parafusos ou outros objectos metálicos de pequena dimensão, que possam fechar o contacto entre os terminais. O curto-circuito de terminais de bateria pode provocar incêndios ou queimaduras.
4) Em condições inadequadas, o electrólito das baterias pode verter. Evite o contacto. Se ocorrer algum contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure imediatamente aconselhamento médico. O líquido das baterias pode provocar irritações de pele ou queimaduras.
INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA O CÁRREGADOR
- Leia estas instruções antes de proceder ao carregamento.
- No caso do cabo eléctrico se encontrar com avaria, o mesmo deverá ser substituído por um técnico autorizado.
- Após o carregamento, desligue o carregador da tomada eléctrica. De seguida, desligue o carregador do chassis e da bateria.
- Não carregue uma bateria com fuga de líquido.
- Não utilize o carregador para qualquer outro fim para além daquele para o qual o mesmo foi concebido.
- Ligue o carregador apenas a uma fonte de alimentação a.c.
- O carregador deve ser protegido contra
qualquer contacto com a humidade.
- Não use o carregador no exterior.
- Não curto-circuite os contactos da bateria ou do carregador.
- Ao carregar a bateria tenha em atenção os símbolos de polaridade “+/-”.
- Não abra a unidade e mantenha-a fora do alcance das crianças.
- Não utilize este carregador para carregar baterias de outros fabricantes.
- Certifique-se de que a ligação entre o carregador e a bateria foi feita de forma correcta não existindo qualquer obstrução por parte de objectos estranhos.
- Certifique-se de que as ranhuras do carregador estão livres de objectos estranhos e proteja-as contra qualquer contacto com sujidade ou humidade. Guarde num local seco e sem gelo.
- Ao carregar a bateria certifique-se de que o carregador está num local bem ventilado e longe de materiais inflamáveis. A bateria pode aquecer durante o carregamento. Não sobrecarregue a bateria. Certifique-se de que durante o carregamento a bateria e o carregador são devidamente supervisionados.
- Não tente carregar baterias que não são recarregáveis uma vez que estas podem sobreaquecer e avariar.
- A vida útil da bateria e o desempenho desta podem ser optimizados se a bateria for carregada em temperaturas entre os 18° e os 24°. Não carregue a bateria em temperaturas abaixo dos 4,5°, ou acima dos 40,5°. Isto é importante pois evita danos graves ao nível da bateria.
SYMBOLS
Leia o manual de instruções antes de usar este equipamento
Aviso
Mantenha as outras pessoas afastadas.
A lâmina continua a funcionar após ter desligado o corta-relva. Aguarde até todos os componentes do corta-relva pararem completamente antes de tocar nos mesmos.
Cuidado com as lâminas. Estas continuam a rodar após desligar o motor- Remova a ficha da tomada eléctrica antes de qualquer operação de manutenção ou se o cabo estiver danificado.
Manter o cabo de conexão afastado das lâminas decorte.
Não expor as baterias à chuva ou água
Não queimar
Não elimine as baterias. As baterias gastas devem ser entregues no ponto de recolha ou de reciclagem local.
Contém uma bateria Pb. Esta deve ser reciclada ou eliminada de forma correcta
Símbolo WEEE
Só utilizar o carregador em locais secos.
UTILIZAÇÃO DE ACORDO COM AS DISPOSIÇÕES
Este produto é concebido para o corte de relva doméstico.
- Ligue o carregador directamente à tomada eléctrica. MANUSEIE O CABO DE ALIMENTAÇÃO COM CUIDADO. Nunca carregue o carregador pelo cabo de alimentação. Não desligue o carregador da tomada eléctrica ou do corta-relva puxando pelo cabo.
- AFENÇÃO: Para reduzir o risco de incêndio, de choque eléctrico ou de ferimentos pessoais não tente usar este carregador com qualquer outro produto.
Da mesma forma, não tente carregar a bateria deste corta-relva usando qualquer outro carregador.
- Não tente reparar o corta-relva com o carregador ou a chave de segurança ligados.
- Não utilize o carregador se este estiver danificado. Substitua imediatamente os cabos danificados ou o carregador recorrendo a um agente autorizado da WORX.
- Proceda sempre ao carregamento da bateria numa zona seca e protegida do exterior. Do not expose the mower or charger to rain. Não carregue a bateria em locais molhados. Não carregue a bateria do corta-relva em temperaturas acima dos 104°F (40°C) ou abaixo dos 41°F (5°C).
- Mantenha o corta-relva e o carregador afastados de água, de fontes de calor (tais como, radiadores, aquecedores, fogões, etc...), de chamas ou produtos químicos. Tenha cuidado para não danificar o cabo do carregador mantendo-o afastado de arestas afiadas.
PROCEDIMENTO DE CARREGAMENTO
- O carregamento pode ser feito com a bateria COLOCADA (Ver A1) ou RETIRADA do corta-relva (Ver A2).
- Ligue o conector do carregador ao receptáculo existente na bateria. (Ver A1,A2).
- Introduza a ficha de do carregador na tomada eléctrica.
- Quando premir o botão do carregador, deverá acender-se a luz vermelha para indicar que tem energia e que a bateria está a ser carregada.
- Quando o carregamento estiver concluído, a luz vermelha irá desligar e irá acender a luz verde (a bateria do corta-relva demora cerca de 10-12 horas a ficar totalmente carregada)
- Quando a bateria estiver totalmente carregada, a luz verde ficará acesa durante 15 segundos para indicar a carga total. Após 15 segundos a luz verde irá desligarse e o carregamento será interrompido para poupar energia.
NOTE: Se a bateria tiver algum defeito, a luz vermelha irá piscar.
As luzes funcionarão apenas quando o carregador estiver ligado à bateria e à tomada eléctrica.
- O carregador é um carregador inteligente e pode permanecer ligado à bateria e à tomada eléctrica durante longos períodos sem causar danos na bateria ou no carregador. O carregador irá ligar automaticamente para carregar totalmente a bateria.
CUIDADOS A TER COM A BATERIA
A bateria fornecida juntamente com o corta-relva sem fios é uma bateria selada de ácido de chumbo de 24 Volts. O corta-relva pode ser guardado em qualquer posição sem perigo de fuga do líquido.
- Para obter o máximo desempenho e prolongar a vida útil da bateria, enquanto
estiver guardada a mesma deve ser totalmente carregada uma vez em cada período de 2 meses.
- Para obter o máximo desempenha e prolongar a vida útil da bateria, a mesma deve ser totalmente carregada após cada utilização
- Guarde a bateria num local fresco e seco.
- A bateria pode ser guardada em segurança até uma temperatura de 14°F (-10°C).
- Não é necessário descarregar completamente a bateria antes de a carregar.
- Após a compra, pode ser necessário efectuar 2 ou 3 ciclos de carregamento para obter o tempo de funcionamento máximo.
AS BATERIAS ADICIONAIS podem ser obtidas através da linha gratuita de apoio ao cliente.
MONTAGEM
IMPORTANTE! Antes de montar o cortador de grama, confira os acessórios de acordo com as informações acima, certifique-se os acessórios estão concluídas.
1. MONTAGEM DA PEGA (Ver B1-B5)
1) Remova os parafusos (X 2) de ambos os lados da estrutura. (Fig B1)
2) Insira o punho inferior (9) nos orifícios existentes na estrutura
3) Fixe-o com os parafusos fornecidos.(Fig B2)
4) Fixe o punho superior (7) com os parafusos e a alavanca de bloqueio (8) ao punho inferior (9). (Fig B3)
5) Aperte as duas alavancas de bloqueio. Verifique se o punho está FIRMEMENTE apertado.
A pressão da alavanca de bloqueio pode ser ajustada rodando a alavanca de bloqueio (8) no sentido dos ponteiros do relógio/sentido inverso NÃO APERTE DEMASIADO.(Fig. B4)
NOTA: Certifique-se de que os parafusos se encontram totalmente inseridos nos punhos antes de fixar os manípulos do punho.
6) Fixe os grampos dos cabos (2), nos punhos superior e inferior. Insira o cabo nos grampos assegurando-se de que o cabo possui folga suficiente. (Fig B5)
2. MONTAGEM DO SACO DE RECOLHA DA RELVA
Fixe a pega do depósito de relva na parte superior do depósito, como ilustrado na Fig C1-C4.
Passo 1. Pressione ligeiramente a parte frontal da pega. (Fig C2)
Passo 2. Em seguida, empurre-a na direcção indicada. (Fig C2)
AVISO: Não fixe a pega no sentido inverso. Fixe a pega como ilustrado na Fig C1.
3. INSTALAÇÃO DO SACO DE RECOLHA DE RELVA (Ver D1, D2, D3)
1) Desligue o corta-relva e aguarde até a lâmina parar, depois remova a chave de segurança.
2) Levante a membrana de segurança e mantenha-a levantada, certifique-se de que o acessório para mulching foi retirado.
3) Pegue no saco de recolha de relva pela pega e posicione-o nos ganchos inferiores (a) existentes na plataforma do corta-relva.
4) Liberte a guarda de segurança de forma a fixar o saco de recolha de recolha na devida posição. Certifique-se de que o saco está bem colocado.
NOTA: Exerça uma ligeira pressão sobre o saco de recolha de relva para garantir que este está correctamente colocado.
4. REMOVER/ESVAZIAR
Segure no saco de recolha de relva, levante a guarda de segurança e mantenha-a levantada. Remova o saco de recolha (4).
AVISO! Verifique sempre se a membrana de segurança envolve bem a saída de descarga antes de usar o corta-relva. Nunca levante a tampa de segurança (10) quando o corta-relvas estiver a ser utilizado sem o saco de recolha de relva.
5. AJUSTE DA PEGA (Ver E)
A pega superior pode ser ajustada para 3 alturas diferentes. Solte a alavanca do came
de bloqueio, defina o cabo superior para uma das três posições de altura e certifique-se que introduz o pino no orifício. Depois redefina a alavanca do came de bloqueio.
NOTA: Verifique sempre se a alavanca superior está bem fixa.
6. COLOCAÇÃO/REMOÇÃO DA BATERIA (Ver F1, F2)
REMOÇÃO DA BATERIA
Retire a bateria pegando directamente na pega da bateria. (Ver F1)
NOTA: Tenha cuidado para não deixar cair a bateria sobre os seus pés ou para o chão ao removê-la.
COLOCAÇÃO DA BATERIA
Coloque a bateria no compartimento da bateria; certifique-se de que a bateria encaixa correctamente. (Ver F2)
FUNCIONAMENTO
1. LIGAR E PARAR (Ver G1, G2)
AVISO! A lâmina continua a funcionar durante alguns segundos após ter desligado o corta-relva. Deixe o motor/a lâmina parar de funcionar antes de o voltar a ligar. Não desligue e volte a ligar logo de seguida.
LIGAR
1) Introduza a chave de segurança na respectiva ranhura.
2) Deslize a chave para a direita e mantenha-a nessa posição.
3) Puxe a alavanca em direcção ao punho para arrancar o corta-relvas.
4) Liberte a chave de segurança.
PARAR
Liberte a alavanca de comutação.
2. INSTALAÇÃO DO ACESSÓRIO PARA MULCHING (Ver H)
a) Desligue o corta-relva e aguarde até a lâmina parar, depois remova a chave de segurança.
b) Levante a guarda de segurança e mantenha-a levantada.
c) Faça deslizar o acessório de mulching para o interior da abertura de descarga até este entrar totalmente em contacto com a
plataforma.
d) Liberte a guarda de segurança e certifique-se de que esta está bem fechada.
3. REMOÇÃO DO ACESSÓRIO PARA MULCHING (Ver H)
Para remover o acessório de mulching para poder recolher a relva, siga os passos indicados abaixo:
1) Desligue o corta-relva e aguarde até a lâmina parar, depois remova a chave de segurança.
2) Levante a guarda de segurança e mantenha-a levantada.
3) Pegue nap arte central do acessório e levante-o e puxe-o completamente para fora.
4) A guarda de segurança tem uma mola. Ao libertá-la, a guarda volta à posição de fechada.
4. SELECTOR DE MODO DE FUNCIONAMENTO (Ver I)
Estado 1: Modo Moderado
Seleccione o modo Moderado suave para condições normais, removendo aproximadamente 20mm de relva de cada vez.
Estado 2: Modo Turbo
Coloque o selector no modo Turbo para cortar relva densa ou alta.
5. LEDs DE ESTADO DA BATERIA (VER J) NOTA: Os LEDs de estado assinalam o estado da bateria quando o botão desta é premido.
Estes LEDs detectam e assinalam constantemente o estado da bateria da seguinte forma:
Prima o botão "POWERTEST", verá que a luz do botão acende.
Quando os LEDs de cor verde estiverem acesos é sinal de que a bateria está carregada.
Quando os LEDs (☑) estiverem acesos é sinal de que a bateria tem uma carga média.
Quando apenas vir o LED de cor verde (☐) é sinal de que a bateria está sem carga.
Antes de usar o novo corta-relva pela primeira vez, recomendamos-lhe que carregue a bateria do mesmo durante a noite para garantir que esta fica totalmente carregada.
IMPORTANTE
Quando apenas o LED de cor verde é sinal de que a bateria está totalmente descarregada mesmo que o corta-relva consiga continuar a cortar relva. Se continuar a usar o corta-relva com a bateria neste estado poderá reduzir a vida útil e o desempenho desta.
6. AJUSTE DA ALTURA DE CORTE (Ver K)
AVISO! Pare, liberte a alavanca de comutação e aguarde até o motor parar antes de ajustar a altura. As lâminas continuam a funcionar após ter desligado o corta-relva podendo causar ferimentos.
ATENÇÃO: Não toque nas lâminas em movimento.
Para efectuar o primeiro corte, deve escolher uma altura de corte alta.
O corta-relva pode ser ajustado para 6 alturas de corte entre 20mm e 70mm. Para definir a altura do corte, mova a alavanca de ajuste da altura do corte para for a e depois para a posição pretendida.
O corta-relvas possui um indicador na parte superior do saco para o avisar que deverá despejar imediatamente o saco de recolha de relva quando o mesmo estiver cheio. E poderá proceder da seguinte forma:
Vazio: tampa levantada (a)
Cheio: tampa fechada (b)
8. DESCARGA POSTERIOR (Ver M)
O corta-relvas possibilita a descarga pela parte posterior, para que possa cortar a relva sem ter de usar um saco. A relva cortada será expelida pela parte posterior.
9. SUGESTÕES PARA CORTE DA RELVA NOTA: INSPECCIONE SEMPRE A ÁREA ONDE O CORTA-RELVA VAI SER USADO E REMOVA TODAS AS PEDRAS, PAUS, FIOS, OSSOS E OUTROS DETRITOS QUE POSSAM SER PROJECTADOS PELA LÂMINA EM MOVIMENTO.
1) O corte de relva em terrenos inclinados deve ser feito ao longo da face do terreno e nunca para cima e para baixo. Ao trabalhar em locais inclinados, tenha muito cuidado ao mudar de direcção. Não proceda a um corte excessivo da relva em locais inclinados. Mantenha sempre uma posição estável.
2) Liberte a alavanca de comutação para DESLIGAR o corta-relva ao atravessar zonas em cascalho (as pedras podem ser projectadas pela lâmina).
3) Defina uma altura de corte máxima para zonas em que o terreno é mais acidentado ou quando a relva estiver muito grande. Se tentar cortar muita relva de uma só vez poderá fazer com que o disjuntor pare o que por sua vez faz parar o corta-relva.
4) Se usar um saco para recolha da relva cortada durante a estação de crescimento rápido, a relva pode bloquear a abertura de descarga. Liberte a alavanca de comutação para desligar o corta-relva e remova a chave de segurança. Remova o saco de recolha da relva e sacuda-o pegando no mesmo pela extremidade. Limpe também qualquer relva acumulada ou detritos existentes em redor da abertura de descarga. Reponha o saco de recolha da relva.
5) Se o corta-relva começar a vibrar de forma anómala, liberte a alavanca de comutação para desligar o corta-relva e remova a chave de segurança. Determine imediatamente a causa do problema. A existência de vibração é sinal de problemas. Não use o corta-relva até ter efectuado uma cuidadosa verificação do mesmo.
6) LIBERTE SEMPRE A ALAVANCA DE COMUTAÇÃO PARA DESLIGAR O CORTA-RELVA E REMOVA A CHAVE DE SEGURANÇA QUANDO O DEIXAR SEM
SUPERVISÃO MESMO QUE POR UM CURTO PERÍODO DE TEMPO.
10. SUGESTÕES PARA O MULCHING
Durante a operação de mulching, o corta-relva corta a relva em pedaços mais pequenos espalhando-os de novo pelo relevado. Em condições normais, a relva assim cortada degrada-se mais rapidamente e ajuda a alimentar o relevado.
Consulte as recomendações seguintes para um mulching perfeito.
1) Evite cortar a relva quando esta estiver molhada da chuva ou devido à queda de orvalho. A relva molhada pode colar-se uma à outra e interferir com a operação de mulching reduzindo também o tempo de funcionamento do corta-relva.
A melhor altura para cortar relva é ao fim do dia quando a relva está seca e a zona cortada não fica tão exposta à luz solar directa.
2) Para um melhor desempenho em termos do mulching, defina a altura do corte de forma a remover cerca de um terço da altura da relva. O ideal será não remover mais do que 38mm de cada vez. Se a relva estiver muito grande, pode ser necessário aumentar a altura de corte de forma reduzir o esforço necessário e evitar sobrecarregar o motor. Para um mulching mais intenso, recomendamos-lhe que faça o primeiro corte com a altura definida para um valor alto e depois volte a cortar usando a altura de corte final. Caso contrário, faça cortes menores e desloque-se a uma velocidade menor.
3) Para um melhor desempenho, mantenha a estrutura do corta-relva isenta de relva acumulada. De tempos a tempos desligue o corta-relva e aguarde até a lâmina parar completamente. Depois, desligue a chave de segurança e vire o corta-relva de lado. Usando um pau, por exemplo, limpe a relva acumulada na área da lâmina. Tenha cuidado com as arestas afiadas da lâmina. Limpe sempre que cortar relva molhada e sempre após cada utilização.
4) Alguns tipos de relva ou a condição do relvado podem exigir o mulching de uma
área uma segunda vez de forma a dispersar totalmente a relva cortada pelo relevado.
Se precisar de cortar uma segunda vez, recomendamos-lhe que faça o primeiro corte na perpendicular (através do relvado). NÃO ALTERE O PADRÃO DE CORTE PARA EVITAR CORTAR EM SENTIDO DESCENDENTE.
5) Altere o padrão de corte de semana para semana. Isto ajuda a evitar que a relva fique acamada.
MANUTENÇÃO
AVISO: Pare o corta-relva e remova a chave de segurança antes de remover o saco da relva.
NOTA: Para assegurar um serviço longo e fiável, execute regularmente os seguintes procedimentos de manutenção. Verifique se detecta defeitos óbvios, tais como uma lâmina solta, deslocada ou danificada, acessórios soltos e componentes gastos ou danificados. Verifique se as coberturas e protecções estão todas livres de danos e correctamente ligados ao corta-relva. Leve a cabo quaisquer manutenções ou reparações necessárias, antes de utilizar o corta-relva. Se o corta-relva falhar, apesar da manutenção regular, queira ligar para a nossa linha de ajuda ao cliente, para obter aconselhamento.
AFIAR A LÂMINA
MANTENHA A LÂMINA AFIADA PARA UM MELHOR DESEMPENHO POR PARTE DO CORTA-RELVA. UMA LÂMINA QUE NÃO ESTEJA AFIADA NÃO CORTA A RELVA DEVIDAMENTE OU FAZ O MULCHING DE FORMA CORRECTA.
USE PROTECÇÃO OCULAR AO REMOVER, AFIAR E INSTALAR A LÂMINA. CERTIFIQUESE DE QUE A CHAVE DE SEGURANÇA FOI REMOVIDA.
Geralmente, e em condições normais de segurança, é suficiente afiar a lâmina duas vezes durante a época de corte da relva. A areia faz com que a lâmina perca o fio rapidamente. Se o seu relevado tiver um solo arenoso, pode ser necessário afiar a lâmina mais vezes.
SUBSTITUA IMEDIATAMENTE A LÂMINA SE ESTA ESTIVER AMOLGADA OU DANIFICADA.
AO AFIAR A LÂmINA:
- Certifique-se de que esta se mantém equilibrada.
- Afie a lâmina mantendo o ângulo de corte original.
- Afie as arestas de corte de ambos os lados da lâmina e sempre em quantidades iguais de ambos os lados.
PARA AFIAR A LÂmINA Em V (VER N)
- Certifique-se de que a alavanca de comutação foi libertada, de que a lâmina parou e de que a chave de segurança foi removida antes de remover a lâmina.
- Remova a lâmina do corta-relva. Consulte as instruções para remoção e instalação da lâmina.
- Fixe a lâmina N-1 em v N-2.
- Use óculos de protecção e tenha cuidado para não se cortar.
- Com cuidado, afie as arestas da lâmina uma lima fina N-3 ou com uma pedra de amolar.
- Verifique se a lâmina se mantém calibrada. Consulte as instruções para calibrar a lâmina.
- Substitua a lâmina no corta-relva e fixe-a correctamente. Consulte as instruções em baixo.
CALIBRAR A LÂmINA (Ver 0)
Verifique a calibração da lâmina colocando o orifício central da lâmina O-1 sobre um prego ou parafuso O-2 e fixa horizontalmente em V O-3. Se ambas as extremidades da lamina rodarem para baixo, afie essa parte da mesma. A lâmina está correctamente calibrada quando nenhuma das extremidades cai.
mANUTENÇÃO DA LÂmINA (Ver P1, P2)
Substitua a lâmina metálica após 50 horas de utilização ou 2 anos, conforme o período que for atingido primeiro e independentemente da condição da lâmina.
Siga estes procedimentos para remover e substituir a lâmina: Para remover a lâmina irá precisar de luvas de jardinagem (não
fornecidas) e de uma chave de porcas (não incluída). Segure na lâmina (16) e desaperte o respectivo parafuso (15) no sentido contrário ao dos ponteiros do relógio usando uma chave de porcas, e depois remova a lâmina. Para voltar a montar, posicione a lâmina (16) com as extremidades de corte viradas para o solo. Depois, aperte a porca da lâmina.
ARMAZENAMENTO: (Ver Q)
Pare o corta-relva e remova sempre a chave de segurança. Limpe muito bem o exterior do corta-relva com uma escova macia e com um pano. Não utilize água, solventes ou produtos para polir. Remova toda a relva e detritos, especialmente das ranhuras de ventilação. Vire o corta-relva de lado e limpe a zona da lâmina. Se a relva cortada ficar presa de forma compacta na zona da lâmina, remova-a com um objecto de madeira ou de plástico. Guarde o corta-relva num local seco. Não coloque outros objectos por cima do corta-relva.
Para facilitar o armazenamento desaperte a alavanca de bloqueio do punho e rode ou dobre o punho superior.
PROTECCÃO AMBIENTAL
Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve á-los. Consulte a sua autoridade local tratamento de lixos ou fornecedor para aconselhamento sobre reciclagem.
EC DECLARAÇÃO DE CONFORMIDADE
Nós,
POSITEC Germany GmbH
Neuer Höltigbaum 6
22143 Hamburg
Declaramos que o produto
Descripcón
Corta-relva sem fios da WORX
Tipo WG784E WG785E
Função Corte de relva
Cumpre as seguintes directivas
Directiva EC respeitante a Máquinas
2006/42/EC
Directiva EC respeitante a Baixa Tensão
2006/95/EC
Directiva EC respeitante a Compatibilidade
Electromagnética
2004/108/EC
Emissão de Ruído para o
Ambiente por Equipamentos
2000/14/EC rectificada em 2005/88/EC.
- Processo de Avaliação de Conformidade segundo Anexo VI
- Nível de Volume de Som Medido
WG784E 86dB(A) Modo Turbo
- Nível de Volume de Som Garantido
WG784E 89dB(A)
WG785E 93dB(A)
- Organismo notificado envolvido
Normas em conformidade com:
EN 60335-1 EN 60335-2-77
EN ISO 3744 EN 55014-1
EN 55014-2 EN 61000-3-2
EN 61000-3-3 EN 62233
EN 60335-2-29
Pessoa autorizada a compilar o ficheiro técnico,
Nome Russell Nicholson
Endereço Positec Powertools (Europe) LTD
