BRUKSANVISNING WG784E WORX

først fra lysnettet. Derefter fjernes chassisforbindelsen og derefter batteriforbindelsen.

*Illustrert eller beskrevet tilbehør inngår delvis ikke i leveransen.117116

: 93dB(A) Bruk hørselsvern når lydtrykket er over 80dB(A) Veiet vibrasjonshastighet 4.0m/s

TILLEGGSUTSTYR Batteripakke 1 Lader 1 Gressamlepose 1 Komposterings sett inn 1 Låse cam håntak 2 Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.119118 Batteridrevet gressklipper NOR

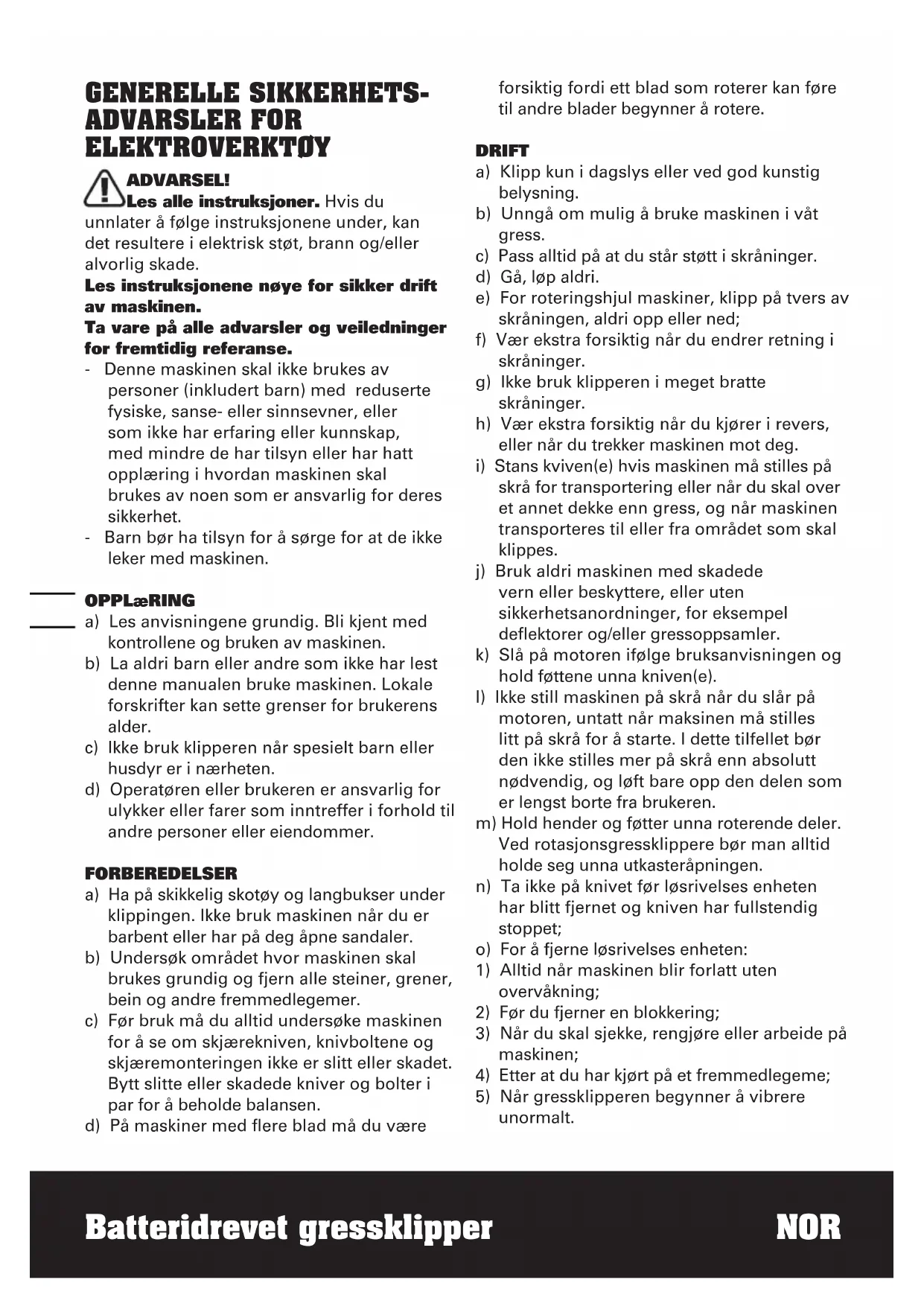

GENERELLE SIKKERHETS- ADVARSLER FOR ELEKTROVERKTØY ADVARSEL! Les alle instruksjoner. Hvis du unnlater å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade. Les instruksjonene nøye for sikker drift av maskinen. Ta vare på alle advarsler og veiledninger for fremtidig referanse. - Denne maskinen skal ikke brukes av personer (inkludert barn) med reduserte fysiske, sanse- eller sinnsevner, eller som ikke har erfaring eller kunnskap, med mindre de har tilsyn eller har hatt opplæring i hvordan maskinen skal brukes av noen som er ansvarlig for deres sikkerhet. - Barn bør ha tilsyn for å sørge for at de ikke leker med maskinen. OPPLæRING a) Les anvisningene grundig. Bli kjent med kontrollene og bruken av maskinen. b) La aldri barn eller andre som ikke har lest denne manualen bruke maskinen. Lokale forskrifter kan sette grenser for brukerens alder. c) Ikke bruk klipperen når spesielt barn eller husdyr er i nærheten. d) Operatøren eller brukeren er ansvarlig for ulykker eller farer som inntreffer i forhold til andre personer eller eiendommer. FORBEREDELSER a) Ha på skikkelig skotøy og langbukser under klippingen. Ikke bruk maskinen når du er barbent eller har på deg åpne sandaler. b) Undersøk området hvor maskinen skal brukes grundig og fjern alle steiner, grener, bein og andre fremmedlegemer. c) Før bruk må du alltid undersøke maskinen for å se om skjærekniven, knivboltene og skjæremonteringen ikke er slitt eller skadet. Bytt slitte eller skadede kniver og bolter i par for å beholde balansen. d) På maskiner med flere blad må du være forsiktig fordi ett blad som roterer kan føre til andre blader begynner å rotere. DRIFT a) Klipp kun i dagslys eller ved god kunstig belysning. b) Unngå om mulig å bruke maskinen i våt gress. c) Pass alltid på at du står støtt i skråninger. d) Gå, løp aldri. e) For roteringshjul maskiner, klipp på tvers av skråningen, aldri opp eller ned; f) Vær ekstra forsiktig når du endrer retning i skråninger. g) Ikke bruk klipperen i meget bratte skråninger. h) Vær ekstra forsiktig når du kjører i revers, eller når du trekker maskinen mot deg.

i) Stans kviven(e) hvis maskinen må stilles på

skrå for transportering eller når du skal over et annet dekke enn gress, og når maskinen transporteres til eller fra området som skal klippes. j) Bruk aldri maskinen med skadede vern eller beskyttere, eller uten sikkerhetsanordninger, for eksempel deflektorer og/eller gressoppsamler. k) Slå på motoren ifølge bruksanvisningen og hold føttene unna kniven(e). l) Ikke still maskinen på skrå når du slår på motoren, untatt når maksinen må stilles litt på skrå for å starte. I dette tilfellet bør den ikke stilles mer på skrå enn absolutt nødvendig, og løft bare opp den delen som er lengst borte fra brukeren. m) Hold hender og føtter unna roterende deler. Ved rotasjonsgressklippere bør man alltid holde seg unna utkasteråpningen. n) Ta ikke på knivet før løsrivelses enheten har blitt fjernet og kniven har fullstendig stoppet; o) For å fjerne løsrivelses enheten:

1) Alltid når maskinen blir forlatt uten

3) Når du skal sjekke, rengjøre eller arbeide på

4) Etter at du har kjørt på et fremmedlegeme;

5) Når gressklipperen begynner å vibrere

a) Sørg for at alle skruer, muttere og bolter sitter godt fast slik at maskinen er i god bruksmessig stand. b) Sjekk gressoppsamleren regelmessig for slitasje og skader. c) Slitte eller skadede deler skal byttes ut for sikkerhets skyld.

2) Bruk batteriverktøy bare med den

bestemte, tilhørende batteripakken. Bruk av andre batteripakker kan gi risiko for ulykker og brann.

3) Når batteripakken ikke er i

bruk, oppbevar den vekk fra metallobjekter, som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter som kan skape en forbindelse fra en terminal til en annen. Kortslutning mellom batteriterminalene kan forårsake brennmerker eller brann.

4) Under ekstreme forhold kan væske

utskilles fra batteriet. Unngå kontakt. Hvis kontakt skulle oppstå ved et uhell, skyll godt med vann. Hvis væsken kommer i kontakt med øynene, søk øyeblikkelig medisinsk hjelp. Væske utskilt fra batteriet kan forårsake irritasjon og brennmerker. YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR BATTERILADEREN

er beskadiget må den erstattes av produsenten, serviceagenten eller andre kvalifiserte personer for å unngå risiko.

3. Etter ladning, koble batteriladeren

fra strømmen. Fjern deretter chassistilkoblingen og batteritilkoblingen.

4. Ikke lad opp batterier som lekker.

5. Ikke bruk ladere for andre arbeid enn de

8. Ikke bruk laderen utendørs.

9. Ikke kortslutt kontaktene på batteri eller

10. Pass på polariteten “+/-“ ved lading.

11. Ikke åpne enheten og hold den utenfor

fremmede objekter og beskytt mot skit og fukt. Oppbevares på et tørt, frostfritt sted.

15. Når du lader batterier, kontroller at

batteriladeren er i et godt ventilert område borte fra tennantennelige materialer. Batterier kan bli varme under ladning. Ikke lad for mye strøm på batteriene. Sørg for at batteriene og laderne observeres under ladning.

16. Ikke lad opp batterier som ikke er egnet

for ladning, de kan overopphete og ødelegges.

17. Lengre levetid og bedre ytelse oppnås om

batteripakken lades når lufttemperaturen er mellom 18ºC og 24ºC. Batteripakken må ikke lades i lufttemperatur under 4,5ºC eller over 40,5ºC. Dette er viktig da det kan hindre alvorlig skade på batteripakken.121120 Batteridrevet gressklipper NOR

Les instruksjonsveiledningen før du tar i bruk denne maskinen Advarsel Hold tilskuere på avstand. Kniven fortsetter å rotere etter at maskinen er slått av. Vent til samtlige av maskinens deler har stoppet helt før du rører dem. Pass deg for skarpe kniver. Knivene fortsetter å rotere selv etter at motoren er slått av. Fjern strømledningen fra strømmen før vedlikehold eller hvis ledningen er skadet. Hold ledningen unna knivene. Ikke utsett for regn eller vann Do not expose to rain or water Ikke brenn Ikke kast batteriene. Lever utladede batterier til ditt lokale oppsamlings- og resirkuleringssted. Inneholder et Pb-batteri. Batteriet må gjenvinnes eller kasseres i henhold til regelverket WEEE-merking SYMBOLER Bruk ladeapparatet kun i tørre rom.121120

outlet. mANIPULER IKKE LEDNINGEN. Transporter aldri lader ved å holde den i ledningen. Løsgjør aldri laderen fra strømuttaket eller gressklipper ved å dra den ut via ledningen.

2. ADVARSEL: For å redusere risiko

for brann, elektrisk sjokk eller personlig skade, prøv ikke å bruke laderen for andre produkter. Likedan, prøv ikke å lade gressklipper med en annen lader.

3. Vedlikehold ikke gressklipper med lader

eller sikkerhetsnøkkel innstallert.

beskyttet fra vær og vind. La ikke gressklipper eller lader bli utsatt for regn. Lad ikke i fuktige områder. Lad ikke gressklipper når temperaturen er over 104°F (40°C) eller under 41°F (5°C).

6. Oppbevar gressklipper og lader borte

fra vann, oppvarmings enheter (slik som radiatorer, varmeapparater, ovner,... osv) flammer eller kjemikaler. Vær forsiktig å ikke skade laderens ledning ved å holde ledningen borte fra skarpe ender. LADINGS FREMGANGSMåTE

1. Lading kan bli utført enten når batteriet

3. Innfør pluggen til lader i veggen til

skal tennes for å vise at du har strøm og at batteriet lades.

5. Det røde lyset slås av og det grønne lyset

tennes når ladingen er ferdig (omtrentlig 10-12 timer for å lade en fullstendig tømt gressklipper)

6. Når batteriet er fulladet blir lyset grønt, og

er på i 15 sekunder for å indikere en full lading. Etter 15 sekunder slår det grønne lyset og laderen seg av for å spare strøm. mERK: hvis batteriet er defekt vil det røde lyset blinke. Lysene vil bare fungere når laderen er koblet til både batteriet og veggkontakten.

7. Laderen er en smart lader og kan være

koblet til batteriet og veggkontakten i lange perioder uten frykt for å skade batteriet eller laderen. Laderen vil automatisk slå seg på for å sikre at batteriet er fulladet. BATTERI TILSYN Batteriet til den trådløse gressklipperen er et 24-volts forsikret bly syre system. Gressklipperen kan bli oppbevart i en hvilken som helst stilling uten fare for lekkasje.

• Foroptimalbatteri-levetidog-ytelsebør batteriet lades helt hver 2. måned under lagring

• Foroptimalbatteri-levetidog-ytelsebør batteriet lades helt etter hvert bruk

• Batteriettrengerikkeåblifullstendig utladet før gjentatt opplading.

• 2til3åpningslandingsrunderkanblikrevet etter kjøpet for å oppnå maksimal kapasitet. EKSTRA BATTERIER kan bli skaffet fra Kunde Hjelplinjen. MONTERING VIKTIG! Før du monterer gressklipperen, se tilbehør ifølge informasjonen ovenfor, må du kontrollere at tilbehør er fullført.123122 Batteridrevet gressklipper NOR

1) Fjern skruene (X 2) på begge sider av

3) Fest med skruene som følger med.(Fig B2)

4) Fest det øvre håndtaket (7) med bolter og

håndtaket er HELT sikret. Kamlåstrykket kan justeres ved å justere kamlåsspaken (8) med klokken / mot klokken. STRAM IKKE FOR MYE.(Fig. B4) MERK: Sørg for at boltene er satt helt inn gjennom håndtakene før montering av håndtaksknottene.

6) Fest de medfølgende kabelklipsene (2) til

øvre og nedre håndtaket. Sett kabelen inn i kabelklipsene slik det er nok slakk i kabelen. (Fig B5)

2. MONTERING AV GRESSPOSEN

Monter håndtaket til gressbokstoppen som vist i F ig C1-C4. Trinn 1. Trykk kort foran på håndtaket. (Fig C2) Trinn 2. Dytt det så fremover. (Fig C2) Trinn 3. Trykk ned på bakerste delen av håndtaket. (Fig C2) Trinn 4. Fest deretter plastklipsene over metallrammen. (Fig C3) ADVARSEL: Pass på at du ikke monterer håndtaket i omvendt retning. Monter håndtaket som vist i Fig C1.

og fjern sikkerhetsnøkkel.

2) Rett opp sikkerhets klaff og hold den oppe,

forsikr at komposterings sett inn har blitt fjernet.

3) Ta opp gressposen ved håndtaket og sett

på plass gressposen på det nedre hooks (a) på gressklipper dekket.

4) Løsgjør sikkerhets funksjonen for å låse

gressposen i dens stilling. Forsikr at gressposen er forsvarlig innstallert. MERK: Trykk lett på gressposen for å forsikre at den er fullstendig innstallert.

Hold gressposen, Løft opp sikkerhetsklaffen (10) og hold den oppe. Fjern gressposen (4). ADVARSEL! Kontroller at sikkerhetsklaffen lukker utkastertrakten ordentlig før du bruker gressklipperen. Løft aldri sikkerhetsklaffen (10) når gressklipperen brukes uten at gressposen er montert.

5. HÅNTAKS JUSTERING (Se E)

Det øverste håndtaket kan bli justert til 3 ulike høyde innstillinger. Frigjør låse cam håntak, still inn det øverste håntak til en av de tre innstillingene og vær sikker på å sette inn stiften i hullet. Deretter innstill låse cam håndtaket en gang til. Merk: Sjekk alltid at det øverste håntaket er forsikret faststilt.

Trekk ut batteriet etter batterihåndtaket. (Se F1) MERK: Vær forsiktig for å ikke miste batteriet på foten din eller gulvet når du fjerner det.

TILPASSNING AV BATTERIET

Sett batteriet inn i batteribeholderen og pass på at batteriet er montert riktig. (Se F2) OPERASJON

1. START OG STOPP (Se G1, G2)

ADVARSEL! Kniven fortsetter å rotere noen sekunder etter at maskinen har blitt slått av. Vent på at kniven stopper å rotere før du trykker ”på” knappen igjen. Trykk ikke av og på hurtig. START

1. Insert sikkerhetsnøkkel i hovedstrømhuset.

2. Skyv nøkkelen til høyre og hold den i denne

4. Løsgjør sikkerhetsnøkkel.123122

Batteridrevet gressklipper NOR STOPP Slipp opp bryterhåndtaket.

og fjern sikkerhetsnøkkel.

3) Skli komposterings sett inn i utløser

åpningen inntil den er i nær kontakt med dekket.

4) Frigjør sikkerhetsbeskyttelsen og forsikr at

INN (Se H) For å fjerne bioklippinnsatsen slik at du kan samle opp gresset kan du følge fremgangsmåten nedenfor:

1) Skru av gressklipper, vent til knivet stopper

og fjern sikkerhetsnøkkelen.

3) Ta tak i midtstykke av midten på sett

inn, løft og dra det fullstendig ut av komposterings sett inn.

4) Sikkerhetsbeskyttelsen er ladet spring

loaded. Når du løsgjør den vil beskyttelsen gå tilbake til den lukkede innstilling.

MERK: Status LED’s indikerer batteri tilstand når knappen til batteriet er trykt. LED’s konstante sanser og viser batteri tilstand som følgende: Trykk knappen “POWERTEST” når lys knappen er opplyst. Når de tre grønne lysine er opplyst har batteriet oppnådd en høyt ladet tilstand. Når de to lysene er opplyst ( ), har batteriet oppnådd en moderat ladet tilstand. Når kun det ene grønne lyst ( ) er opplyst er batteri ladningen tappet. Før bruk av din nye gressklipper for første gang er det anbefalt at enheten er fullstendig ladet over natten for å forsikre at batteriet er fulladet. VIKTIG Når kun det ene grønne lyset er opplyst er batteriet ditt fullstendig utladet, selv om gressklipperen fremdeles er i stand til å klippe gress. Fortsatt bruk av din gressklipper med et batteri i denne utladede tilstanden kan redusere livet og ytelse av ditt batteri.

6. JUSTERING AV KLIPPEHøYDE (Se K)

ADVARSEL! Stopp, løsgjør skiftbryter og vent inntil motoren stopper før justering av høyde. Knivene fortsetter å rotere etter at maskinen er slått av, et roterende kniv kan forårsake skade. ADVARSEL: Ta ikke på de roterende knivene. For den første klippesesongen bør en høy klippe justering bli velgt. Gressklipperen kan bli innstilt på 6 ulike klippehøyder mellom 20mm og 70mm. Med hensikt til å bevege klippehøyden juster lever utover og deretter juster til den foretrukne instilling. 7.GRESSPOSE FYLLINGSINDIKATOR (Se L) indikator på toppen av posen for å vise oppsamlingsstatus. Og du kan følge som nedenfor: Tom status: klaff åpen (a) Full status: klaff ned (b)

du kan uten klippe uten oppsamlingspose. Gresset vil bli kastet ut av bakutkastet.

og-ned. Utøv ekstrem forsiktighet under endring av retning på slopes. Klipp ikke for mye i bakker. Oppretthold alltid godt fotfeste.

2) Løsgjør hovedstrømbryter for å skru maskin

“AV” når du går over et hvert gruset område (Steiner kan skade kniven).

3) Innstill gressklipper på dens høyeste

klippehøyde under klipping på rough ground eller høye ugress. Fjerning av for mye gress på en gang kan forårsake en bremse til å feile, hvilket stopper gressklipperen.

4) Hvis gressekken blir brukt under sesongen

for hurtig vekst har gresset tendens til å samles ved utløser åpningen. Løsgjør hovedstrømbryter for å skru gressklipper “AV” og fjern sikkerhetsnøkkel. Fjern gressekken og rist gresset ned til enden av sekken. Rengjør i tillegg for gress eller gjenstander som kan ha blitt oppsamlet rundt utløser åpning. Erstatt gressekken.

5) Hvis gressklipper beginner å vibrere på en

unormal måte frigjør hovedstrømbryter for å skru gressklipper “AV” og fjern sikkerhetsnøkkel. Sjekk umiddelbart for årsak. Vibrering er en advarsel for at noe er galt. Bruk ikke gressklipper før service sjekk har blitt utført.

TIPS Når du komposterer er din nye gressklipper utviklet for å klippe gresset til små biter og fordele dem tilbake på plenen. Under normale omstendigheter vil det komposterte gresset brytes ned og bidra med økologisk næringer til plenen. Vennligst ta til ettersyn følgende anbefalinger for optimal komposterings ytelse.

1) Unngå å klippe gress som er vått fra regn

eller dugg. Vått gress kan danne klumper som kan blande seg med komposterings handling og reduserer operasjonstiden. Det beste tidspunktet for å klippe gresset er sen ettermiddag når gresset er tørt og det nylig klipte området vil ikke bli eksponert for direkte sol.

2) For best komposterings ytelse still inn

klippehøyde på omtrent en tredjedel av gressknivens lengde, idealt sett ikke mer enn 38mm på en gang. Hvis plenen er overgrodd kan det være nødvendig å øke klippehøyden for å redusere krefter for dytting og forhindre overbelastning av motoren. For ekstremt tung kompostering er det hensiktsmessig å først klippe på en høy klippehøyde innstilling og deretter klippe en gang til for endelig klippehøyde. Ellers, mindre og saktere klipping.

3) For best ytelse, hold gressklipper housing

fri fra gressrester. Frat id til annen skru av gressklipper og vent til kniven har fullstendig stoppet. Deretter frigjør sikkerhetsnøkkel og legg gressklipper over på en side. Ved bruk av en gjenstand som for eksempel en pinne, skrap ut eventuelle gressoppsamlinger i kniv området. Vær forsiktig med de skarpe endene til kniven. Rengjør ofte når brukt i vått, nytt gress og alltid etter hver bruk.

4) Visse typer av gress og gress

omstendigheter kan kreve at et område blir kompostert en gjentatt gang for å fullstendig distribuere gresset over plenen. Hvis gresset blir klipt en gang til er det hensiktsmessig å klippe perpendikulært (på tverst av) det første klippe mønsteret. ENDR IKKE KLIPPE MØNSTER PÅ NOEN MÅTE SOM KAN FORÅRSAKE KLIPPING NEDOVER EN BAKKE.

5) Endr ditt klippe monster fra uke til uke.

Dette kan hjelpe til å forhindre mattelse og frøing av plenen.125124

Batteridrevet gressklipper NOR VEDLIKEHOLD ADVARSEL: Stopp gressklipper og fjern sikkerhetsnøkkel før fjerning av gressekken. MERK: For å forsikre lang og pålitelig bruk, utfør følgende vedlikeholds prosedyrer med jevne mellomrom. Sjekk for åpenbare feil slik som en løs, feilplassert eller skadet kniv, løse tilbehør og utbrukte eller skadede deler. Sjekk at deksel og beskyttelse ikke er skadet og korrekt montert til gressklipper. Utfør det nødvendige vedlikehold eller reperasjoner før bruk av gressklipper. Hvis gressklipper skulle feile selv om vedlikehold har blitt utført vennligst kontakt vår kunde hjelpline for råd.

1. Forsikr av kniven forblir balansert.

2. Skarp kniven etter den opprinnelige klippe

av kniven, fjern lik mengde materiale fra begge sider.

1. Vær sikker på at hovedstrømbryter

er frigjort, kniven har stoppet og sikkerhetsnøkkel er fjernet før fjerning av kn iv.

2. Fjern kniv fra gressklipper. Se instruksjon

for fjerning og montering av kniv.

3. Forsikr kniv N-1 i en skrustikke N-2.

4. Bruk sikkerhets briller og vær forsiktig for

ikke å kutte deg selv.

6. Sjekk balansen til kniv. Se instruksjonene

for kniv balansering.

7. Monter kniv på gressklipper og stram

omstendig. Referanse til instruksjoner nedenfor. KNIV BALANSERING (Se O) Sjekk balansen til kniv ved å plassere sentrums hullet til kniv O-1 over en spik eller skrujernsskaft O-2, fast spent horisontalt i en skrustikke O-3. Hvis en ende av kniven roterer nedover, fil den enden. Kniven er korrekt balansert hvis ingen av enden faller nedover. KNIV-VEDLIKEHOLD (Se P1, P2) Skift ut metallkniven etter 50 timers drift eller annethvert år, avhengig av hva som kommer først - uansett forfatning. For å bytte kniven kan du følge disse anvisninger. Du trenger hagehansker (medfølger ikke) og en skrunøkkel (medfølger ikke) for å fjerne kniven. Hold kniven (16)og skru opp knivbolten (15) mot klokken ved å bruke skrunøkkelen, og så fjerne bladet. For å montere igjen kan du plassere bladet (16) med skjærekantene mot bakken. Deretter stramm forsiktig kniv mutteren. LAGRING (Se Q) Stopp gressklipper og fjern alltid sikkerhetsnøkkel. Rengjør utsiden av maskinen omstendig ved bruk av en myk børste eller klut. Bruk ikke vann, løsningsmiddel eller polerende middle. Fjern alt gress og annet rusk spesielt fra ventilasjons slusene. Legg maskinen på siden og rengjør knivområdet. Hvis det finnes gress som er presset sammen i knivområdet bør du fjerne det med et redskap av tre eller plast. Oppbevar maskinen på et tørt sted. Ikke sett andre ting oppå maskinen. Som en hjelp ved lagringen kan du løse opp kamlåshåndtaket, og rotere og folde det øvre håndtaket sammen.127126 Batteridrevet gressklipper NOR

MILJØVERNTILTAK Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.127126

3. Byt ut slitna eller skadade delar av

1) Ladda bara med den laddare som
