WG784E - Cortadora de césped WORX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped inalámbrico
Marca	Worx
Modelo	WG784E
Alimentación	Batería 24V (ácido de plomo)
Capacidad de la batería	7 Ah
Modelo de batería	WA3217
Tiempo de carga	7 a 9 horas
Modelo de cargador	WA3720
Diámetro de corte	36 cm
Altura de corte	20 a 70 mm
Posiciones de altura de corte	6 posiciones
Capacidad del recolector	40 L
Peso de la máquina	20 kg
Modos de funcionamiento	Silencioso y Turbo
Nivel de presión acústica (modo silencioso)	62 dB(A)
Nivel de presión acústica (modo turbo)	75 dB(A)
Nivel de potencia acústica	89 dB(A)
Vibración medida	4,0 m/s² (K=1,5 m/s²)
Funciones	Recogida, mulching, descarga trasera
Accesorios incluidos	Paquete de batería, cargador, bolsa de recolección, inserto de mulching, palancas de leva de bloqueo
Seguridad	Llave de seguridad, cubierta protectora, parada de cuchilla en segundos
Mantenimiento	Afilar y equilibrar la cuchilla, limpieza regular, almacenar en seco
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa de Worx

Preguntas frecuentes - WG784E WORX

¿Cómo arrancar el cortacésped Worx WG784E?

Inserte la llave de seguridad en la ranura, gírela hacia la derecha y manténgala presionada. Luego tire de la barra de palanca hacia el mango: el cortacésped arranca. Suelte la llave de seguridad.

¿Cómo ajustar la altura de corte?

Detenga el cortacésped y espere a que la cuchilla se detenga por completo. Mueva la palanca de ajuste de altura de corte hacia afuera, luego elija una de las 6 posiciones entre 20 mm y 70 mm.

¿Cómo instalar la bolsa para césped?

Detenga el cortacésped, retire la llave de seguridad. Levante la cubierta de seguridad, cuelgue la bolsa en los ganchos inferiores del tapón, luego suelte la cubierta para fijar la bolsa.

¿Cómo usar el modo mulching?

Retire la bolsa para césped e inserte el inserto de mulching en la abertura de descarga hasta que esté bien en contacto con el tapón. Baje la cubierta de seguridad.

¿Cómo cargar la batería?

Conecte el cargador a la batería (montada o desmontada) y luego a un tomacorriente de pared. Presione el botón del cargador: un LED rojo indica carga, un LED verde señala el final (7 a 9 horas).

¿Qué hacer si el cortacésped vibra anormalmente?

Detenga inmediatamente el cortacésped, retire la llave de seguridad. Verifique la cuchilla: si está doblada o desequilibrada, reemplácela o hágala equilibrar por un profesional.

¿Cómo mantener la cuchilla?

Afilar la cuchilla dos veces por temporada con una lima fina respetando el ángulo original. Verifique el equilibrio colocando la cuchilla sobre un destornillador: ningún lado debe inclinarse. Reemplácela después de 50 horas de corte o cada 2 años.

¿Puedo usar el cortacésped bajo la lluvia?

No, el cortacésped no debe exponerse a la lluvia ni a la humedad. Corte solo en tiempo seco y guarde el aparato en un lugar seco.

¿Cómo limpiar el cortacésped?

Use un cepillo suave y un paño seco. No use agua ni productos químicos. Limpie regularmente las ranuras de ventilación y retire los residuos de hierba debajo de la cubierta.

¿Qué hacer si la batería no carga?

Verifique que el cargador esté bien enchufado y que la batería esté correctamente conectada. Si el LED rojo parpadea, la batería está defectuosa. Contacte al servicio postventa de Worx para un reemplazo.

MANUAL DE USUARIO WG784E WORX

Traducción de las instrucciones originales ES

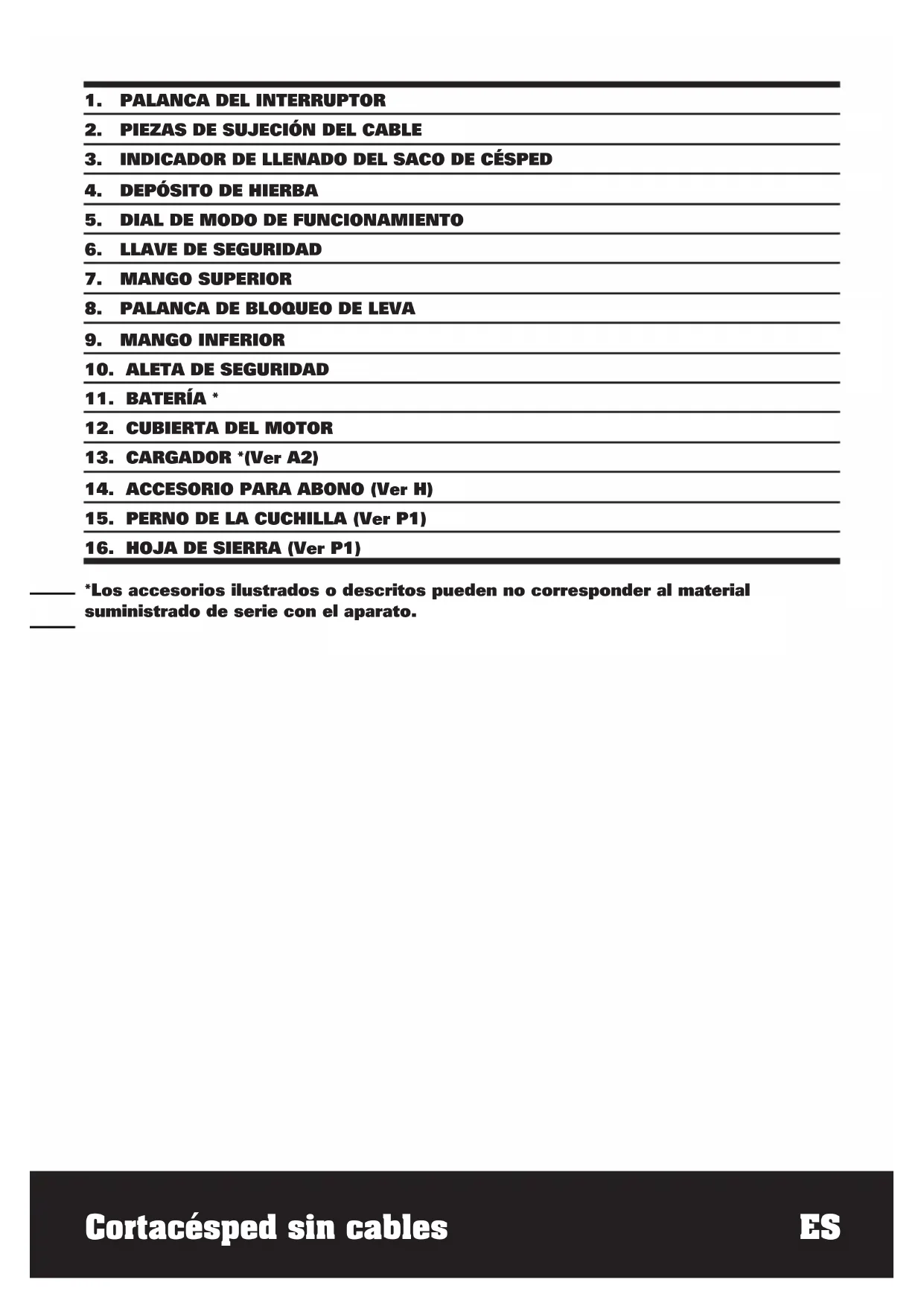

1. PALANCA DEL INTERRUPTOR
2. PIEZAS DE SUJECIÓN DEL CABLE
3. INDICADOR DE LLENADO DEL SACO DE CÉSPED
4. DEPÓSITO DE HIERBA
5. DIAL DE MODO DE FUNCIONAMIENTO
6. LLAVE DE SEGURIDAD
7. MANGO SUPERIOR
8. PALANCA DE BLOQUEO DE LEVA
9. MANGO INFERIOR
10. ALETA DE SEGURIDAD
11. BATERÍA *
12. CUBIERTA DEL MOTOR
13. CARGADOR *(Ver A2)
14. ACCESORIO PARA ABONO (Ver H)
15. PERNO DE LA CUCHILLA (Ver P1)
16. HOJA DE SIERRA (Ver P1)

DATOS TÉCNICOS

	wG784E wG785E
Potencia nominal 24V	---
Diámetro de corte 36cm 40cm
Altura de corte 20-70mm
Posiciones de altura de corte 6
Capacidad de colección de césped 40L 50L
Capacidad de la batería 7Ah 10Ah
Tipo de batería ácido-plomo
Modelo de la batería WA3217	WA3218
Tiempo de carga	7-9 horas	10-12 horas
Modelo del cargador	WA3720
Datos nominales de carga	Entrada: AC 220-240V, 50/60Hz
	Salida: 29.5V---, 1.0A
Peso de la máquina	20kg	23kg

RUIDO Y DATOS DE VIBRACIÓN

Nivel de presión acústica de ponderación (WG784E)	L_PA : 75dB(A)-Modo turbo K_PA : 3dB(A)
	L_PA : 62dB(A)-modo SILENCIOSO K_PA : 3dB(A)
Nivel de presión acústica de ponderación (WG785E)	L_PA : 80dB(A)-Modo turbo K_PA : 3dB(A)
	L_PA : 70dB(A)-modo SILENCIOSO K_PA : 3dB(A)
Nivel de potencia acústica de ponderación (WG784E)	L_WA : 89dB(A)
Nivel de potencia acústica de ponderación (WG785E)	L_WA : 93dB(A)
Úsese protección auditiva cuando la presión acústica sea mayor a	80dB(A) [IMAGE]
Frecuencia de vibración típica	4.0m/s ^2 K=1.5m/s ^2

ACCESORIOS

Batería	1
Cargador	1
Bolsa de recolección de hierba	1
Accesorio para abono	1
Palanca de bloqueo de leva	2

Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.

ADVERTENCIA DE SEGURIDAD GENERALES SOBRE HERRAMIENTAS ELECTRICAS

¡ADVERTENCIA! Leer todas las instrucciones. Si no se respetan las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas.

Lea detenidamente las instrucciones para garantizar el uso seguro de la máquina.

Conserve todas las advertencias e instrucciones para futuras consultas.

• Este aparato no ha sido diseñado para su uso por personas (incluyendo niños) con facultades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que lo hagan bajo supervisión o instrucciones concernientes al uso del aparato por una persona responsable de su seguridad.
• Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.

FAMILIARIZACIÓN

a) Lea cuidadosamente las instrucciones. Familiarícese con los controles y el uso apropiado de la herramienta.
b) Nunca permita que los niños o personas no familiarizadas con estas instrucciones hagan uso de la herramienta. Las regulaciones locales pueden restringir la edad del operador.
c) Nunca corte el césped mientras otras personas, especialmente niños, o animales domésticos se encuentran en las proximidades.
d) Recuerde que el usuario u operario es el responsable de los accidentes o riesgos a los que se sometan otras personas o propiedades.

PREPARACIÓN

a) Siempre use calzado resistente y pantalones largos cuando efectúe el corte de césped. No utilice la herramienta cuando esté descalzo o use sandalias.
b) Inspeccione bien toda la zona en la que desee utilizar el equipo, y retire todos los

objetos que pudieran ser lanzados por la máquina;

c) Antes del uso, siempre examine visualmente la herramienta a fin de comprobar que las cuchillas, los pernos de las cuchillas y la unidad de corte no estén desgastados o dañados. A fin de evitar posibles desequilibrios, las cuchillas y los pernos desgastados o dañados deben ser reemplazados por juegos completos.
d) En máquinas con múltiples cuchillas, tenga en cuenta que girar una cuchilla podría provocar el giro de las demás.

FUNCIONAMIENTO

a) Trabaje únicamente de día o con buena luz artificial.
b) Cuando sea posible, evite manejar la herramienta sobre césped mojado.
c) Asegúrese de no perder el equilibrio en las pendientes.
d) Camine, no corra;
e) En máquinas giratorias con ruedas, corte en dirección perpendicular a la pendiente, nunca hacia arriba y hacia abajo;
f) Observe extrema precaución al cambiar de dirección en las pendientes.
g) No trabaje sobre pendientes excesivamente empinadas.
h) Tenga mucho cuidado al invertir la marcha de la herramienta o al desplazarla hacia Ud.
i) Detenga la/s cuchilla/s en los casos en que la herramienta deba ser inclinada para el transporte, o para atravesar superficies donde no hay césped, o al transportar la herramienta a y desde el área a cortar.
j) Nunca utilice la herramienta con protectores defectuosos, o sin los dispositivos de seguridad en su lugar, por ejemplo deflectores y/o colectores de césped.
k) Encienda el motor según las instrucciones y con los pies bien alejados de la/s cuchilla/s.
I) No incline la herramienta para encender el motor, a menos que la misma requiera de ello para arrancar. En este caso, no la incline más de lo absolutamente necesario y levante únicamente la parte que está más alejada del operador.
m) No coloque manos ni pies cerca o bajo las piezas en rotación. En el caso de cortadoras

rotatorias de césped, no se acerque a la abertura de descarga en ningún momento.

n) No toque la cuchilla antes de quitar el dispositivo de desactivación. Las cuchillas deben haberse detenido por completo;

o) Deberá quitar el dispositivo de desactivación

• si se deja la máquina desatendida,
• antes de eliminar una obstrucción,
• antes de realizar comprobaciones, operaciones de limpieza o trabajar con la máquina,
• tras golpear un objeto extraño,
• siempre que la máquina comience a vibrar de forma anormal.

a) Mantenga tuercas, pernos y tornillos ajustados para cerciorarse de que la herramienta está en condiciones seguras de trabajo n;
b) Verifique periódicamente el colector de césped para comprobar si hay desgaste o deterioro;
c) Para su seguridad, reemplace las piezas gastadas o dañadas;

UTILIZACIÓN Y MANTENIMIENTO DE LA BATERÍA

1) Recargar solamente con el cargador indicado por el fabricante. Un cargador adaptado a un tipo de batería podría crear un riesgo de incendio si se utiliza con una diferente batería.
2) Utilizar las herramientas eléctricas solamente con baterías especialmente adaptadas. La utilización de cualquier otra batería podría causar un riesgo de incendio o herida.
3) Cuando la batería no está en uso, tenerla lejos de los objetos metálicos como los trombones, las piezas de moneda, las llaves, los clavos, los tornillos, o cualquier otro pequeño objeto metálico susceptibles de establecer una conexión de un terminal a otra. El cortocircuito de un terminal a otra puede causar quemaduras o un incendio.
4) Hay una fuga de líquido de la batería.

Evitar todo contacto. Si entre accidentalmente en contacto con este líquido, lavar con agua limpia. En caso de contacto con los ojos, consultar a un médico. El líquido presente en las baterías puede causar irritaciones o quemaduras.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA EL CARGADOR DE BATERÍAS

1. Antes de realizar la carga de la batería, lea las instrucciones.
2. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, Servicio o personal cualificado para evitar riesgos.
3. Una vez cargada la batería, desconecte el cargador de la toma de corriente eléctrica. Retire entonces la batería del cargador.
4. No cargue una batería con fugas.
5. No utilice los cargadores para trabajos distintos a aquellos para los que han sido diseñados.
6. Conecte el cargador a una toma AC.
7. Proteja de la humedad el cargador.
8. No utilice el cargador en ambientes exteriores.
9. No cortocircuite los contactos de la batería o el cargador.
10. Respete la polaridad “+/-” al cargar.
11. No abra el aparato, y manténgalo alejado del alcance de los niños.
12. No cargue baterías de otros fabricantes.
13. Asegúrese de que la conexión entre el cargador y la batería se realiza de forma correcta, y no queda obstruida por cuerpos extraños.
14. Mantenga las ranuras del cargador libres de objetos extraños y protéjalas frente a la suciedad y la humedad. Consérvelo en un lugar seco y libre de congelación.
15. Al cargar las baterías, asegúrese de que el cargador se encuentre en un área bien ventilada, alejada de cualquier material inflamable. Las baterías podrían calentarse durante la carga. No

sobrecargue las baterías. Asegúrese de que ni las baterías ni el cargador quedan sin supervisión durante la carga.

1. No recargue baterías no recargables. Podrían sobrecalentarse y romperse.
2. Se puede conseguir una vida más larga y mejor de la batería si se carga con una temperatura del aire entre 18°C y 24°C. No cargue la batería si la temperatura del aire es inferior a 4,5°C o superior a 40,5°C. Esto es importante, ya que puede evitar daños serios en la batería.

SÍMBOLOS

Lea cuidadosamente el manual del usuario y cerciórese de entender todos los controles y la función que cumple cada uno

ADVERTENCIA

Mantenga alejados a los visitantes.

La cuchilla continúa rotando después de apagar la máquina. Espere hasta que todos los componentes de la misma se hayan detenido antes de tocarlos.

Tenga cuidado con las cuchillas.

Las cuchillas continúan rotando después de apagar el motor. Extraiga el enchufe de la toma de suministro eléctrico antes de realizar operaciones de mantenimiento o se resulta dañado el cable de alimentación.

Mantenga el cable de conexión alejado de la cuchilla.

No exponer a la lluvia o al agua

No incinerar

No descartar las baterías. Las baterías agotadas deben llevarse a su recolector local o punto de reciclado

Contiene una batería Pb. La batería debe ser reciclada o desecha de forma adecuada.

Marca WEEE

Solamente emplee el cargador en recintos secos.

UTILIZACIÓN REGLAMENTARIA

Este producto ha sido proyectado para utilizarse en el área doméstí

REGLAS DE SEGURIDAD PARA EL CARGADOR

1. Conecte el cargador directamente a una toma eléctrica. NO FUERCE EL CABLE. Nunca transporte el cargador tirando del cable. No desconecte el cargador de la toma ni el cortacésped tirando del cable.
2. PRECAUCIÓN: Para reducir el riesgo de incendio, descarga eléctrica o lesión personal, no intente utilizar este cargador con cualquier otro producto.

De igual forma, no intente cargar el cortacésped con otro cargador.

1. No realice operaciones de mantenimiento sobre el cortacésped con el cargador o la llave de seguridad conectados.
2. No utilice un cargador dañado. Cambie los cables o cargadores dañados inmediatamente en un centro de asistencia autorizado por WORX.
3. Cargue siempre el cortacésped en un área seca protegida del clima. No exponga el cortacésped o el cargador a la lluvia. No realice la carga en lugares muy húmedos. No cargue el cortacésped si la temperatura supera los 104°F (40°C) o desciende por debajo de los 41°F (5°C).
4. Mantenga el cortacésped y el cargador alejados del agua, las fuentes de calor (radiadores, calefactores, estufas, etc), las llamas o los productos químicos. Tenga cuidado de no dañar el cable de carga. Manténgalo alejado de los bordes afilados.

1. La carga debe realizarse con la batería INSTALADA (Ver A1) o EXTRAÍDA de la máquina (Ver A2).
2. Conecte el conector del cargador en el receptáculo de la batería. (Ver A1,A2)
3. Inserte el enchufe de del cargador en la

toma de pared.

1. Pulse el botón del cargador. La luz roja se encenderá para confirmar la operación de encendido y la carga de la batería.
2. Cuando la carga haya finalizado, la luz roja se apagará, dando paso a la luz verde (una batería descargada tarda aproximadamente 10-12 horas en cargarse por completo)
3. Cuando la batería se encuentre completamente cargada, la luz verde se encenderá y permanecerá encendida durante 15 segundos para confirmar el estado de carga completa. La luz verde y el cargador se apagarán después de 15 segundos para ahorrar energía.

ATENCIÓN: La luz roja parpadeará si la batería está defectuosa.

Las luces sólo se activan si el cargador está conectado a la batería y a una toma de suministro eléctrico.

1. El cargador es un dispositivo inteligente que puede permanecer conectado a la batería y a una toma de suministro eléctrico durante periodos prolongados de tiempo sin que resulten dañados ni el cargador ni la batería. El cargador se encenderá automáticamente para garantizar que la batería permanezca completamente cargada.

La batería de su cortacésped sin cables es un sistema de ácido-plomo sellado de 24 voltios. El cortacésped se puede almacenar en cualquier posición sin peligro de fugas.

• Para conseguir una duración y un rendimiento óptimos de la batería, ésta debe cargarse completamente cada 2 meses durante los periodos de almacenamiento
• Para conseguir una duración y un rendimiento óptimos de la batería, ésta debe cargarse completamente después de cada uso
• Conserve la batería en un lugar fresco y seco.
  • La batería puede almacenarse con

seguridad a menos de 1 4°F (-10°C).

• La batería no tiene por qué estar completamente descargada antes de la recarga.
• Puede que necesite realizar 2 o 3 ciclos de carga inicialmente para conseguir una capacidad de funcionamiento máxima.

PUEDEN CONSEGUIRSE BATERÍAS ADICIONALES por medio de la línea de asistencia al cliente.

MONTAJE

IMPORTANTE! Antes de montar la cortadora de césped, revise los accesorios según la información anterior, asegúrese de que los accesorios estén completos.

1. MONTAJE DEL ASA (Ver Fig.B1-B5)

1) Retire los tornillos (X 2) situados a ambos lados de la plataforma. (Fig B1)
2) Inserte la sección inferior del mango (9) en los orificios de la plataforma destinados a ello.(Fig B2)
3) Fijela utilizando los tornillos suministrados. (Fig B2)
4) Instale la sección superior del mango (7) en la sección inferior del mango (8) utilizando los pernos y las fijaciones de bloqueo (9). (Fig B3)
5) Apriete las dos fijaciones de bloqueo. Compruebe que el mango haya quedado FIRMEMENTE fijado.
La presión de la fijación se puede ajustar girando la fijación de bloqueo (8) hacia la derecha/izquierda. NO APRIETE DEMASIADO.(Fig. B4)
ATENCIÓN: Asegúrese de que los pernos se encuentren completamente insertados a través de los mangos antes de instalar los mandos correspondientes.
6) Instale las sujeciones de cable (2) suministradas en las secciones superior e inferior del mango. Pase el cable por las sujeciones, asegurándose de que quede lo suficientemente holgado. (Fig B5)

2. MONTAJE DE LA BOLSA DE HIERBA

Instale el mango de la caja de césped en la parte superior de la misma, como se muestra en las Figs. C1-C4.

Paso 1. Presione ligeramente la parte delantera del mango. (Fig C2)

Paso 2. A continuación, empújelo hacia delante. (Fig C2)

Paso 3. Empuje hacia abajo la parte trasera del mango. (Fig C2)

Paso 4. Por último, fije las pinzas de plástico sobre la estructura metálica. (Fig C3)

ADVERTENCIA: No instale el mango en sentido contrario. Instale el mango como muestra la Fig C1.

3. INSTALAR LA BOLSA PARA PASTO (Ver Fig D1,D2,D3)

1) Apague el cortacésped, espere a que las cuchillas se detengan y extraiga la llave de seguridad.
2) Levante la pestaña de seguridad y manténgala arriba, asegurándose de extraer el accesorio de abono.
3) Coja la bolsa para pasto por el asa y colóquela en los ganchos inferiores (a) de la plataforma del cortacésped. (Fig. D2)
4) Libere el seguro para bloquear la bolsa para pasto en su posición. Asegúrese de que la bolsa para pasto se encuentra instalada firmemente. (Fig. D3)

ATENCIÓN: Presione ligeramente la bolsa para pasto para asegurarse de que se encuentra completamente instalada.

4. EXTRACCIÓN/VACIADO

Sostenga el saco de césped, I evante la pestaña de seguridad (10) e inserte el saco de residuos (4).

ADVERTENCIA: compruebe siempre que la pestaña de seguridad cierra la salida de descarga antes del uso. No levante la aleta de seguridad (10) durante el uso del cortacésped sin el saco de césped instalado.

5. AJUSTE DEL MANGO (Ver Fig E) El mango superior puede ajustarse en

3 posiciones de altura diferentes. Libere la palanca de bloqueo, coloque el mango superior en una de las tres posiciones de altura y asegúrese de que el pasador entra en el orificio. Vuelva a colocar la palanca de

bloqueo.

ATENCIÓN: Compruebe siempre que el mango superior se ha fijado firmemente.

6. INSTALAR/EXTRAER LA BATERÍA (Ver Fig. F1, F2)

EXTRAER LA BATERÍA

Extraiga la batería tirando directamente del mango de la misma. (Ver F1)

ATENCIÓN: Tenga cuidado de que la batería no caiga sobre sus pies o al suelo al extraerla.

INSTALAR LA BATERÍA

Coloque la batería en el compartimento al efecto; asegúrese de que quede correctamente instalada. (Ver F2)

FUNCIONAMIENTO

1. ENCENDIDO Y APAGADO (Ver Fig G1, G2)

¡ADVERTENCIA! La cuchilla continuará girando durante algunos segundos después de apagar la máquina. Deje que se detengan el motor y las cuchillas antes de volver encenderla. No apague la máquina y vuelva encenderla rápidamente.

ENCENDIDO

1) Inserte la llave de seguridad en el compartimento de arranque.
2) Deslice la llave hacia la derecha y sosténgala en dicha posición.
3) Tire de la palanca hacia el mango para arrancar el cortacésped.
4) Suelte la llave de seguridad.

APAGADO

Suelte la palanca del interruptor.

2. INSTALAR EL ACCESORIO PARA ABONO (Ver H)

1) Apague el cortacésped, espere a que las cuchillas se detengan y extraiga la llave de seguridad.
2) Levante la protección de seguridad y manténgala arriba.
3) Deslice el accesorio de abono en la abertura de descarga hasta que entre en contacto firmemente con la plataforma.
4) Suelte la protección de seguridad

y asegúrese de que se encuentra correctamente cerrada.

3. ACCESORIO PARA ABONO (Ver H)

Para desinstalar el accesorio de abono y recoger el césped, siga los pasos descritos a continuación:

1) Apague el cortacésped, espere a que las cuchillas se detengan y extraiga la llave de seguridad.
2) Levante la protección de seguridad y manténgala arriba.
3) Tome la parte central del accesorio, levántela y tire completamente del accesorio de abono.
4) La protección de seguridad contiene un resorte. Si la suelta, la protección volverá a cerrarse.

Estado11: modo SILENCIOSO

Seleccione el modo SILENCIOSO para cortar el césped de forma cotidiana; este modo permite cortar aproximadamente 20 mm de césped.

Estado12: Modo turbo

Coloque el dial en el modo de Modo turbo para cortar césped muy denso o crecido.

5. LED DE ESTADO DE LA BATERÍA (Ver Fig.J)

ATENCIÓN: Los LEDs de estado indicarán la condición de la batería al presionar el botón de la batería.

Los LEDs indican constantemente la condición de la batería de la siguiente manera:

Al presionar el botón "POWERTEST" se iluminará el botón luminoso.

Si están iluminadas las tres luces verdes, la batería estará completamente cargada.

Si están iluminadas dos luces verdes ( [ ] a batería estará moderadamente cargada.

Si sólo se ilumina una luz verde (☐, la carga de la batería estará agotada.

Antes de utilizar su nuevo cortacésped por primera vez, se recomienda cargar por

completo la batería durante una noche para garantizar que se encuentre completamente cargada.

IMPORTANTE

Si sólo se ilumina una luz verde, la batería está descargada. Esto será así aunque el cortacésped continúe funcionando. Si continúa utilizando su cortacésped con la batería descargada, podría reducir la vida y el rendimiento de su batería.

6. AJUSTE DEL ALTURA DE CORTE (Ver Fig K)

¡ADVERTENCIA! Deténgase, suelte la palanca y espere a que el motor se detenga antes de ajustar la altura. Las cuchillas continuarán girando después de apagar la máquina. Una cuchilla en movimiento podría causar una lesión.

PRECAUCIÓN: No toque las cuchillas en movimiento.

Al realizar el primer corte de la temporada, seleccione una altura de corte alta.

El cortacésped puede ajustarse a seis alturas de corte, entre 20mm y 70mm. Para ello, mueva la palanca de altura de corte hacia fuera y ajuste la posición que prefiera.

7. INDICADOR DE LLENADO DEL SACO DE CÉSPED (Ver Fig.L)

El cortacésped cuenta con un indicador situado en la parte superior del saco que permite conocer el nivel de almacenamiento. Gracias a él, podrá recordar inmediatamente cuándo vaciar el saco si se encuentra lleno. Siga sus indicaciones de acuerdo con las ilustraciones siguientes:

Saco vacío: aleta flotante (a)

Saco lleno: aleta descendida (b)

8. DESCARGA POSTERIOR (Ver M)

El cortacésped cuenta con una función de descarga posterior que permite cortar césped sin necesidad de instalar el saco de almacenamiento. De este modo, los residuos se descargan a través del canal posterior.

9. SUGERENCIAS DE CORTE

Atención: INSPECCIONE SIEMPRE EL ÁREA EN LA QUE DESEE UTILIZAR EL CORTACÉSPED Y RETIRE TODAS LAS PIEDRAS, RAMAS, CABLES, HUESOS Y DEMÁS RESIDUOS QUE PUDIERAN SER LANZADOS POR LA CUCHILLA GIRATORIA.

1) En las pendientes, corte en dirección perpendicular, nunca hacia arriba y hacia abajo. Extreme la precaución al cambiar de dirección en las pendientes. No corte sobre pendientes excesivamente pronunciadas. Mantenga siempre un apoyo firme.
2) Suelte la palanca para apagar el cortacésped mientras atraviesa una zona con gravilla (las piedras podrían dañar las cuchillas).
3) Coloque el cortacésped en el punto de corte más alto si desea cortar sobre suelos altos. Cortar demasiada hierba de una vez podría hacer saltar el interruptor de circuito y detener el cortacésped.
4) Si se utiliza una bolsa de hierba durante la temporada de crecimiento rápido, la hierba podría tender a atascarse en la abertura de descarga. Suelte la palanca para apagar el cortacésped y extraer la llave de seguridad. Extraiga la bolsa de hierba y sacuda la hierba para acumularla en la parte trasera de la bolsa. Limpie también la hierba y demás residuos que pudieran haberse acumulado en la abertura de descarga. Cambie la bolsa de hierba.
5) Si el cortacésped comienza a vibrar de forma anormal, suelte la palanca y detenga el cortacésped. Extraiga la llave de seguridad. Compruebe la causa inmediatamente. La vibración suele ser señal de problemas. No utilice el cortacésped hasta realizar una comprobación del sistema.
6) suelte siempre la palanca para apagar el cortacésped y extraiga la llave de seguridad si piensa dejar el cortacésped desatendido, aunque sólo sea durante un periodo corto de tiempo.

10. SUGERENCIAS PARA CORTAR HIERBA

Mientras corta, su nuevo cortacésped ha sido diseñado para triturar los restos de hierba y distribuirlos por el jardín. En condiciones normales, la hierba triturada se biodegrada rápidamente para ofrecer nutrientes al césped. Consulte las recomendaciones siguientes para conseguir un rendimiento óptimo del abono.

1) Evite cortar si la hierba está mojada por la lluvia o el rocío. La hierba mojada forma grumos que interfieren con la acción trituradora y reducen el tiempo de funcionamiento.

El mejor momento para cortar la hierba es a última hora de la tarde, cuando la hierba está seca y el área recién cortada no se encuentre expuesta a la luz solar directa.

2) Para conseguir el mejor abono, establezca la altura de corte para cortar un tercio de la longitud de la cuchilla, idealmente no más de 38mm cada vez. Si la hierba de su jardín ha crecido demasiado, puede que sea necesario aumentar la altura de corte para reducir la presión y no sobrecargar el motor. Si necesita triturar hierba extremadamente pesada, es aconsejable cortar primero con una altura alta de corte, y volver a cortar después a la altura de corte final. Si no lo hace así, haga cortes más estrechos y corte el césped lentamente.

3) Para conseguir el mejor rendimiento, mantenga el compartimiento de cortacésped libre de hierba acumulada. Apague el cortacésped cada cierto tiempo y espere a que la cuchilla se detenga por completo. Retire la llave de seguridad y vuelque el cortacésped sobre un lado. Utilizando un objeto puntiagudo, como una rama, elimine las acumulaciones de hierba del área de las cuchillas. Tenga cuidado con los bordes afilados de la cuchilla. Limpie con más frecuencia si corta hierba mojada, y siempre después de cada uso.

4) Algunos tipos de hierba podrían requerir un segundo corte para dispersar la hierba por todo el jardín.

Si realiza un segundo corte, es aconsejable hacerlo en dirección perpendicular al

patrón del primer corte. NO CAMBIE EL PATRÓN DE CORTE DE NINGUNA MANERA PODRÍA PROVOCAR QUE EL CORTE SE REALICE EN PENDIENTE DESCENDENTE.

5) Cambie el patrón de corte cada semana. Ello le ayudará a espesar y vigorizar la hierba de su jardín.

MANTENIMIENTO

ADVERTENCIA: Detenga el cortacésped y extraiga la llave de seguridad antes de retirar la bolsa de hierba.

ATENCIÓN: Para asegurarse de un servicio prolongado y confiable, realice regularmente los siguientes procedimientos de mantenimiento. Verifique si hay defectos obvios tales como una cuchilla suelta, fuera de lugar o dañada, accesorios sueltos y componentes desgastados o dañados. Compruebe que las cubiertas y guardas protectoras no se hayan dañado y estén correctamente unidas a la cortadora de césped. Realice todo mantenimiento o reparación necesarios antes de utilizar la cortadora de césped. Si a pesar del mantenimiento regular la cortadora llegara a presentar fallas, por favor llame a nuestra línea de ayuda al cliente para asesoramiento.

AFILAR LA CUCHILLA

MANTENGA LAS CUCHILLAS AFILADAS PARA CONSEGUIR EL MEJOR RENDIMIENTO DEL CORTACÉSPED. UNA CUCHILLA DESAFILADA NO CORTA LA HIERBA LIMPIAMENTE NI TRITURA CORRECTAMENTE.

UTILICE PROTECCIÓN OCULAR AL DESINSTALAR, AFILAR E INSTALAR LA CUCHILLA. ASEGÚRESE DE RETIRAR LA LLAVE DE SEGURIDAD.

Afilar la cuchilla dos veces durante una sesión de corte suele ser suficiente en circunstancias normales. La arena hace que la cuchilla se desafile rápidamente. Si el suelo de su jardín es arenoso, necesitará afilar las cuchillas con más frecuencia.

CAMBIE INMEDIATAMENTE LAS CUCHILLAS SI ESTÁN DOBLADAS O DETERIORADAS.

AL AFILAR LA CUChILLA:

1. Asegúrese de que la cuchilla permanece equilibrada.
2. Afile la cuchilla con el ángulo de corte original.
3. Afile los bordes de corte a ambos extremos de la cuchilla, retirando cantidades iguales de material de ambos bordes.

PARA AFILAR LA CUCHILLA EN UN TORNO (VER N)

1. Asegúrese de que la palanca del interruptor está suelta, que la cuchilla se haya detenido y que se haya retirado la llave de seguridad antes de extraer la cuchilla.
2. Extraiga la cuchilla del cortacésped. Consulte las instrucciones para desinstalar e instalar la cuchilla.
3. Fije la cuchilla N-1 en un torno N -2.
4. Utilice gafas de seguridad y tenga cuidado de no cortarse.
5. Afile con cuidado los bordes de corte de la cuchilla con un diente fino N-3 o una piedra de afilado.
6. Compruebe que la cuchilla esté equilibrada. Consulte las instrucciones para equilibrar la cuchilla.
7. Vuelva a colocar la cuchilla en el cortacésped y fíjela firmemente. Consulte las instrucciones siguientes.

EQUILIBRAR LA CUChILLA (Ver O)

Compruebe que la cuchilla se encuentre equilibrada colocando el orificio central de la cuchilla O-1 sobre un clavo o un destornillador O-2 sostenido horizontalmente en un torno O-3. Si alguno de los extremos de la cuchilla gira hacia abajo, afile ese extremo. La cuchilla se encuentra equilibrada correctamente cuando no cae ningún extremo.

mANTENImIENTO DE LAS CUChILLAS (Ver P1, P2)

Cambie la cuchilla metálica después de 50 horas de corte o 2 años, lo que ocurra antes, independientemente de la condición de las mismas.

Siga el procedimiento siguiente para extraer y reemplazar la cuchilla. Necesitará guantes de jardín (no suministrados) y una llave (no suministrada) para extraer la cuchilla.

Sostenga la cuchilla (16) y desenrosque el perno de la cuchilla (15) hacia la izquierda utilizando una llave, y extraiga la cuchilla a continuación.

Para volver a montarla, coloque la cuchilla (16) con los bordes cortantes orientados hacia el suelo. Apriete entonces firmemente la tuerca de la cuchilla (15).

ALMACENAMIENTO: (Ver Q)

Detenga el cortacésped y extraiga siempre la llave de seguridad. Limpie a fondo las partes exteriores de la máquina usando una escobilla suave y un paño. No utilice agua, solventes ni lustradores. Deje su máquina libre de césped y deshechos, especialmente en las ranuras de ventilación.

Coloque la máquina de costado y limpie el área de la cuchilla. Si encuentra residuos de césped compactados en el área de la cuchilla, retírelos con un implemento de madera o plástico.

Guarde la máquina en un lugar seco. No coloque otros objetos encima de la máquina.

Para facilitar el almacenamiento, libere la fijación del mango y gire o pliegue la sección superior del mismo.

PROTECTION AMBIENTAL

Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su distribuidor para obtener informacion sobre la organización de la recogida.

EC DECLARACIÓN DE CONFORMIDAD

Los que reciben,

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Declaran que el producto

Descripcón

WORX Cortacésped sin cables

Modelo WG784E WG785E

Función Corte de césped

Cumple con las siguientes Directivas:

Directiva de Maquinaria EC

2006/42/EC

Directiva de Baja Tensión EC

2006/95/EC

Directiva de Compatibilidad Electromagnética

EC 2004/108/EC

Directiva sobre la emisión del ruido para un equipo que debe utilizarse en exterior 2000/14/EC modificada por 2005/88/EC

Procedimiento de evaluación de la conformidad de acuerdo con

Annex VI

Nivel de presión acústica

WG784E 86dB(A) Modo turbo

75dB(A) modo SILENCIOSO

WG785E 90dB(A) Modo turbo

78dB(A) modo SILENCIOSO

Nivel de intensidad acústica

WG784E 89dB(A)

WG785E 93dB(A)

Notificación realizada por

Nombre: Intertek Testing & Certification Ltd

Dirección: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL

Normativas conformes a,

EN 60335-1 EN 60335-2-77

EN ISO 3744 EN 55014-1

EN 55014-2 EN 61000-3-2

EN 61000-3-3 EN 62233

EN 60335-2-29

La persona autorizada para componer el archivo técnico,

Firma Russell Nicholson

Dirección Positec Powertools (Europe) LTD

Gerentede Calidad POSITEC

1. ALAVANCA SUPERIOR
2. BRAÇADEIRAS DO CABO
3. INDICADOR DE NÍVEL DO SACO
4. SACO DE RECOLHA DA RELVA
5. SELECTOR DE MODO DE FUNCIONAMENTO
6. CHAVE DE SEGURANÇA
7. ALAVANCA SUPERIOR
8. ALAVANCA DE CAME DE BLOQUEIO
9. PEGA INFERIOR
10. MEMBRANA DE SEGURANÇA
11. BATERIA *
12. COBERTURA DO MOTOR
13. CARREGADOR *(VER A2)
14. ACESSÓRIO PARA MULCHING (VER H)
15. PARAFUSO DA LÂMINA (VER P1)
16. LÂMINA (VER P1)

utilizado com outro tipo de conjunto de baterias.

NORMAS DE SEGURANÇA DO CARREGADOR

7. INDICADOR DE NÍVEL DO SACO (Ver L)

75dB(A) Modo Moderado

WG785E 90dB(A) Modo Turbo

78dB(A) Modo Moderado
