KÄYTTÖOHJE P 3300 G METABO

fi Alkuperäisen käytöohjeen kännös 35

no Original bruksanvising 39

da Original brugsanvisning 42

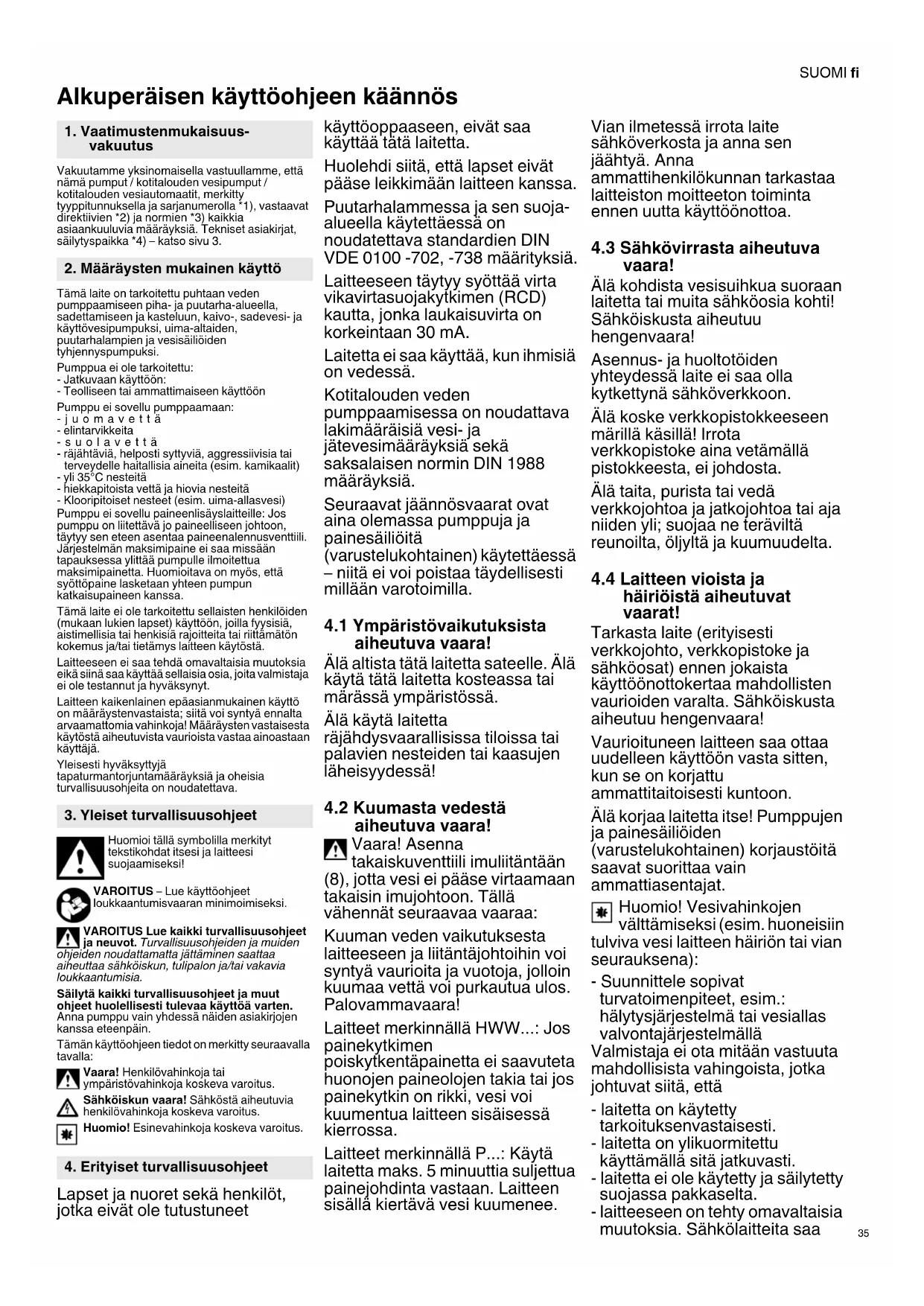

Alkuperäisen käyttoohjeen kaannös

1. Vaatimustemmukaisuusvakuutus

Vakutamme yksinomaisella vastuullamme, etta namapumput/kotitalouden vesipumput / kotitalouden vesiautomaatit, merkitty typpitunnukssla ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuluvia märäyksiä. Tekniset asiakirjat, sailytyspaikka *4)- katso sivu 3.

2. Märäysten mukainen käytto

Tämlaite on tarkoitettu puhtaan veden
pumpaaamisen piha- ja puutarha-alueella,
sadettamiseen ja kasteluun, kaivo-, sadevesi- ja
kayttovesipumpuksi, uima-altaiden,
puutarhalampien ja vesisäilioiden
tyhjennyspumpuksi.

Pumppua ei ole tarkoitettu:

• Jatkuvaan kaytto:

• Teolliseen tai ammattimaseen käytöön

Pumppu ei sovellu pumppaamaan:

-juomayettä

• elintarvikkeita

-suolavettä

• rajāhtāvīa, helposti sytyviā, aggressivisia tāi terveyedela haitailisia aineita (esim. kamikaalit)

• viy 35°C nesteitiā

• hiekkapitoista vetta ja hiovia{nesteita

• Klooripitoiset nesteet (esim. uima-allasvesi)
  Pumppu ei sovellu paineenlisäyslaitteille: Jos
  pumppu on litettāvā jo paineilliseen johtoon,
  tāytye sen eteen asenta paineenalennusventti.
  Järestelmän maksimipaine ei saa missän
  tapauksessa ylittäa pumpulle ilmoitetua
  maksimipainetta. Huomioitava on myös, etcä
  syöttöpane lasketaan yhteen pumpun
  katkaisupainen kanssa.

Tāma laite ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) kāytto, joilla fyssisia, aistimellia tai henkisia rajoitteita tai riittamätön kokemus ja/tai tiétamys laiteen kāytostā.

Laitteeseen ei saa tehdə omavaltaisia muutoksia eika siina saa kaytta sellaisia osia, joita valmistaja ei ole testannut ja hvväksynyt.

Laitteen kaikenlainen epaaianmukainen kaytto on märäystenvastiaista; siita voi syntya ennalta arvaamattomia vahinkoja! Märäysten vastaisesta kaytosta aiheutuvista vauroista vastaa ainoastaan kayttaja.

Yleisesti hyväksyttyä

tapaturmantorjuntamārāyksiä ja oheisia turvallisuohjeita on noudatettava.

3. Yleiset turvallisusuohjeet

Huomioi tāllā symbolilla markityt
tekstikohdat itsesi ja laittees
sujoaamiseksi!

VAROITUS - Lue kaytttoohjeet

loukkaantumisvaaran minimoimiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuohjeiden ja muiden ohjeiden noudattamatta jattaminen saattaa aiheuttaa sahkoiskun, tulipalon ja/taivakavia loukkaantumisia.

Sälytä kaikki turvallisuusohjeet ja muut ojoht huolellisesti tulevaa käytöä varten. Anna pumppu vain yhdessä näiden asiakirjoen kanssa eteenpän.

Tämän käytöohjeen tiedot on merkitty seuraavalla tavalla:

Vaara! Henkilovahinkoja tai ymparistovahinkoja koskeva varoitus.

Sahköiskun vaara! Sahkosta aiheutuvia
henkilovahinkoja koskeva varoitus.

Huomio! Esinevahinkoja koskeva varoitus.

4. Erityiset turvallisuusohjeet

Lapset ja nuoret sekä henkilöt, jotka eivat ole tutustuneet

käytöoppaaseen, eivat saa käytta tata laitetta.

Huolehdi siitta, etta lapset eivat paase leikkimaan laitteen kanssa.

Puutarhalammessa ja sen suoja-alueella kaytettäessa on noudatettava standardien DIN VDE 0100 -702, -738 maärityksiä.

Laitteeseen tayty syottäa virta vikavirtasuojakytkimen (RCD) kautta,jonka laukaisuvirta on korkeintaan 30mA

Laitetta ei saa käyttilä, kun ihmisä on vedessä.

Kotitalouden veden
pumppaamisessa on noudattava
lakimäräisia vesi- ja
jatevesimärayksiä sekä
saksalaisen normin DIN 1988
märäyksiä.

Seuraavat jäannösvaarat ovat
aina olemassa pumppuja ja
painesäliöitä
(varustelukohtainen) käytettaessä
- niita ei voi poistaa taydellisesti
millaan varotoimilla.

4.1 Ympäristövaikutuksista aiheutuva vaara!

Alä altista tata laitetta sateelle. Alä käytä tata laitetta kosteassa tai marassä ymparistössa.

Alä kaytā laitetta
rajāhysvaarallisissa tiloissa tai palavien nesteiden tai kaasujen laheisyydessā!

4.2 Kuumasta vedestä aiheutuva vaara!

Vaara! Asenna takaiskuventtiilli imuliitantaan (8), jotta vesi ei paase virtaamaan takaisin imujohtoon. Talla vahennat seuraavaa vaaraa:

Kuuman veden vaikutuksesta laitteeseen ja liitantajohtoihin voi syntyä vaurioita ja vuotoja, joloin kuumaa vetta voi purkautua ulos. Palovammavaara!

Laitteet merkinnällä HWW...: Jos painekytkimen poiskytkentäpainetta ei saavuteta huonojen paineolojen takia tai jos painekytkin on rikki, vesi voi kuumentua laitteen sisäissä kierrossa.

Laitteet merkinnä P.... Käytä laitetta maks. 5 minuuttia suljettua painejohdinta vastaan. Laitteen sisällä kiertävési kuumenee.

Vian ilmetessä irrota laite
sähköverkosta ja anna sen
jähtyä. Anna
ammattihenkilökunnan tarkastaa
laitteiston moitteeton toiminta
ennen uutta käytöönottoa.

4.3 Sähkövirrasta aiheutuva vaara!

Alä kohdista vesisuihkua suoraan
laitetta tai muita sahköosia kohti!
Sahköiskusta aiheutuu
hengenvaara!

Asennus- ja huoltotöiden
yhteydessä laite ei saa olla
kytkttynä sahköverkkoon.

Alä koske verkkopistokkeeseen
marillä käsillä! Irrota
verkkopistoke aina vetamällä
pistokkeesta, ei johdosta.

Alä taita, purista tai vedä
verkkjohohtoa ja jatkojohtoa tai ajaniden yli; suojaa ne teraviltareunoilta, oljylta ja kuumuudelta.

4.4 Laitteen vioista ja häirlöistä aiheutuvat vaarat!

Tarkasta laite (erityisesti verkkjoho, verkkopistoke ja sahkoosat) ennen jokaista kayttoonottokertaa mahdollisten vaurioiden varalta. Sahkóiskusta aiheutuu hengenvaara!

Vaurioituneen laitteen saa ottaa uudelleen kayttoon vasta sitten, kun se on korjattu ammattitaitoisesti kuntoon.

Alä korjaa laitetta itse! Pumppujen ja painesäiliöden (varustelukohtainen) korjaustöitä saavat suorittaa vain ammattiasentajat.

Huomio! Vesivahinkojen
välttämiseksi (esim. huoneisiin
tulviva vesi laitteen hairiön tai vian
seurauksena):

• Suunnittele sopivat turvatoimenpiteet, esim.: halytysjärestelmä tai vesiallas valvontajärestelmällä
  Valmistaja ei ota mitään vastuuta mahdollisista vahingoista, jotka johtuvat siitä, että
• laitetta on kaytetty tarkoituksenvastaisesti.
• Iaitetta on ylikuormitettu kayttamalla sita jatkuvasti.
• laitetta ei ole käytetty ja säilytety suojassa pakkaselta.
• laitteeseen on tehty omavaltaisia muutoksia. Sahkolaitteita saa

SUOMlfi

korjata ainoastaan sahköalan ammattilainen!

-on kaytetty varaosia, joita valmistaja ei ole tarkastanut ja hyväksynyt.
-on kayfety sopimatonta asennusmaterialiaia (hanat, liitantajohtimet jne.).

Sopiva asennusmaterialiai:

• paineen kestäva (vähintään 10 baaria)
  -kuumuudenkestävaa(vahintaa100°C)

Kun asennat yleismallisia
kierreliittimä (bajonettiliittimä),
käytä vain sellaisia versioita,
joissa on luotettavan tiiviyden
takaava ylimääräinen
kiinnitsrengas.

5. Yleiskuva

Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille.

1 Käytökytkin *

2 Pumppu

3 Painesaillio ("sailio")

4 Esitaytöpaineen ilmaventtiili

5 Vedentyhjennystulppa

6 Painekytkin

7 Painemittari (vedenpaine)

8 Imulitanta

9 Vedentayttotulppa

10 Paineliitanta

11 Painekytkin - kaynnistys- ja katkaisupainen saadon muutto*

12 Painekytkin - Paine-eron saadon muutto

*riippuu varustuksesta

6. Kaytöönotto

6.1 Asennus

Laite on pystytettäva vaakasuoraan asentoon kuivaan (ilmankosteus kork. 80% ), hyvin tuuletttuun ja saaolosuheita suojattuin paikkaan. Turvallinen, tasainen ja tukeva seisonto on myos varmistettava, kun laite on taytety maksimimärälä vettä. Tuuletsaukoja ei saa peittä eivatka ne saa imea polyä. Etaisyys seiniin ja muihin laiteisin tayyy ola vah. 5 cm. Suojaa pakkaselta - katso luk 8.2.

Tärinān välṭämiseksi laietta e tule ruuvata kiinteästi kiiinn, vaan se kannattaa asettaa elastisen alustan paäille.

Puutarhalammessa käytettaessä laite on asennettava siten, etta se ei pääse tulvimaan ja on suojattu putoamiselta. Lisäksi on otettava huomioon lakisaäteistä vaatimukset.

6.2 Imujohdon liittäminen

Huomio! Mujuho'taytyy asentaan niin, ette se kohdista pumppuun mitaan mekanista voimaa tai jannitysta.

Huomio! Kayta imusuodatinta, jotta pumppuun ei paase hiekkaa eika likaa.

Huomio! Takaiskuventti on ehdottomasti tarpeen, jotta vesi ei virta ulos pumpun sammutta. Suositellemme asentamaan takaiskuventtilit imulekun imuaukkoon ja pumpun imulitantaan (8). Mallista riippuen tahan on litetety o je etkateen takaiskuventtili (katso luku 13. Tekniset tiedot).

Tiivista kaikki ruuvilitokset kierretiivisteteipilla (n. 10-15 kierrosta kierteen suuntaisesti).

Vuotokohdat aiheuttavat sen, etta pumppu imee ilmaa, mikä vahentaa tai estaa vedenimua.

Imuohdon sisahalkaisijan tulee ola vahintaan 1" (25 mm); sen tatyty olla taitumista ja alipainetta kestava.

Imujohdon tulee olla mahdollisimman lyhyt, koska pumppausteho vahenee johtopituuden kasvaessa.

Imujohdon tulee nousta tasaisesti pumppua kohti, jotta ilmataskut saadaan estettyä.

Riittavän tehokkaan vedensyöton taytyo alla taattua ja imujohdon paan tuiee ola aina vedessä. Varmista, etta imulektu ei ole lattialla, jotta se ei ime hiekkaa tai likaa. Siihon on kāytettavissä lisātarvikkeenä esim. uiva poisto.

6.3 Painejohtimen liittäminen

Kitkanhavion vahentamiseksi paineletkun sisahalkaisan pitasi olla vahintaan 1" (25 mm). Pienempaa halkisijamittaa kaytetaessa kuten esim. 1 / 2^n voi huonosta tuuletuksesta johtuen esintya kayttoongelmia.

Huomiel Painejohto tayty asentaan niin, ettei se kohdista pumppuun mitaan mekaanista voimaa tai jannitysta.

Tiivistä kaikkruuvilitokset kierretiivisteteipillä veden ulosvalumisen estämiseksi (n. 10-15 kerrosta kierten suuntaiseesti).

Painejohdon kaikkien osien taytyy olla
paineenkestavia ja ammattaitoisesti asennetuja.

Vaara! Painetta kestamttomien osien ja
epaasianmukaisen asennuksen
seurauktena painejohto voi haljeta kaytossa.
Suurella paineella ruiskuvaesto voi aiheuttaa
vammoja!

6.4 Liittäminen vesiputkiverkkoon

Tärinä ja mulun välttamiseksi laite tulee liittä elastisilla letkuilla vesiputkiverkkoon.

Kiinteasti asennettujen putkien kohdalla suositellaan asentamaan ne ensimmaisten 2 metrin pituudella ylos vistoon, jolloin saadaan aikaan paras mahdollinen tuletus.

6.5 Verkkoliitäntä

Sahkovi rresta aiheutuva vaara! Alä kayta Iaitetta marass ymparistossa. Kayta sita vain seuraavilla edellytyksill:

-Liitannsaa tehdavain sukopistorasioihin, jotka onasennettu, maadoitettu ja tarkastettu asianmukaisesti.
- Verkkojannitteen, verkkotaajuuden ja sulakkeiden taytyy vastata teknisia tietoja.
- Laitteeseen tätyy syöttäa virta vikavirtasuojakytkimen (RCD) kautta, Jonka laukaisuvirta on korkeintaan 30mA .
- Sähkölliitokset eivät saa olla vedessä ja niiden taytyy olla tulvimiselta suojatussa paikassa. Ulkona käytettaessä niiden taytyy olla roiskevedeltä suojattuja.
- Jatkojohdon johtimien poikkipinta-alan taytyy olla riittavän suuri. Johtokelat taytyy purkaa kokonaan.
-Kansallisia asennusmaarayksia taytyn noudattaa.

6.6 Sääda esitäytöpaine (vain HWW...)

Ennen käyttoönontoa esitäytöpaine tätyy saataa. Katso luku 9.4.

6.7 Pumpun tayttäminen ja veden imeminen

Huomio! Pumppu tayty tayttä vedell aina kun on tehty uusi liitanta tai jos vesi on valunut pois tai pumppu on imeny ilmaa. Jos pumppuia i tayteta vedell, se rikkoutuu käytossä!

Moitteettoman kayton varmistamiseksi suosittelemme ensimmaisesa kayttoonotossa suorittamaan riittava vedenpoisto jarjestelman taydellseen tuuletuken.

• Ruuvaa vedentäytötilppa (9) tiivisteeneen ulos.
• Anna puhtaan veden virrata hitaesti sisaan, kunnes pupppu on tayna.
• Ruuvaa vedentäytötulppa (9) tiivisteineen jalleen sisään.
• Avaa painejohto (kännä vesihana tai suihkuusuutin auki), jotta ilma paase purkautumaan imun yhtydessa.
• Kytke laite pälle (katso luku 7.).
• Kun vettä virtaa tasaisesti ulos, laite on käytövalmis.

Huomautus; Imulektua ei tarvitse tayttä, koska pumpu on itseimeva. Kulloisenkin johtopituuden ja -halkaisian mukaan voi kuiitenk ostaa jonkin aikaa, ennen kuin paine on saatu muodostettua. Jos haluat lyhentaa imuaikaa: asenna takaisuventtili imulekun imuaukkoon ja tayta myos imujohto.

7. Kaytto

Huomio! Pumpun ja imujohdon tayty ola liitetynä ja taytetytnä (katso luko 6.).
Huomio! Pumppu ei saa kayda kuivana. Siina on aina oltava riittavan paljon pumpattavaa nestetta (vettä).

Jos epapuhtaudet tukkivat pumpun tai mootori ylikuumenee, silloi suojakyktenta katkaisee mootorin toirmann.

7.1 Laitteen kaytto

Puutarhapumppu (laitenimi P...)

Toimintaperiaate: Laite kay niin kauan kuin se on paallekyktkettynä.

Vaar! Jos painejoho on suljettu, anna pumpun kayda eniintaan 5 minuuttia. Muuten veden ylikuumeneminen voi vaurioittaa pumppua.

1. Liitä verkkopistoke verkkoon.

2. Täytä pumppu tarvittaessa - katso luku 6.7

3. Laitteen kaynnistys:

Kytke laite paalle kytkimesta (1).

1. Avaa painejohto (kaanna veshiana tai suihkuusuinit auki).

2. Tarkasta, etta vesi virtaa!

3. Kun tyo on saatu valmiiksi, sommuta laite: Sammuta laite kytkimesta (1).

Kotitalouden vesipumppu (laitenimitys HWW...)

Toimintaperiaate: Laite kytketyty paalle, kun vedenpaine laskee veden juksuttamisen takia paallekykt Kentapaineta alemmaksi ja kytketyty jällen pois paali, kun poiskyktentapaine on saavutetu. Pumpun salliosaltaa tehdasasenteisen ilmalla paineistetun ("esitayttopaine") kumipalkeen; tamahdollistaa pienien vesimäräien juksuttamisen ilman pumpun kaynnistymista.

1. Liitä verkkopistoke verkkoon.
2. Täytä pumppu tarvittaessa - katso luku 6.7
3. Laitteen kaynnistys:
   Kytke laite paallee kytkimesta (1).
4. Avaa painejohto (kännä vesihana tai suihkusuutin auki).
5. Tarkasta, etta vesi virta! Laite on sitten kaytovalmis.
6. Laite kytkeytyy tarpeen mukaan pälle ja pois.

8. Huolto

Vaara! Ennen kaikkia laitteelle suoritettavia toita:

• Irrota pistolulppa verkosta.
• Varmista, etta laite ja sihen liitetyt lisavarusteet ovat paineettomia.
  Tasskuvattuja huoIjia korjaustoita PIDemmalle menevi tehtavi savat suorittaa vain valtuutetut ammattihenkiit.

8.1 Saannollinen houlto

Tarkasta laite ja lisāvarusteet (erityisesti sāhkoosat ja painetta johvat osat) vauroiden varalta, korjauti viartarvittäessa.
- Tarkasta imu- ja painejohdot vuotojen varalta.
- J os p ump ppaustehol a skee,puhdista ja tarvittaessa valhda imusuodatin ja suodatinpanos (mikali varustuksessa).

• Tarkasta saïlioni (3) (varustelukohtainen) esityättöpane, tarvittaessa korota sitä (katso luki 9.4 Esityättöpaneinen nostraten).

8.2 Pakkasvaaran uhatessa

Huomio! Pakkanen (< 4°C) rikkoo laitteen ja lisavarusteet, koska niissä on aina vetta!
- Pakkasvaaran uhatessa irrota laite ja lisavarusteet ja sailyta ne pakkaseltua suojassa (katso seuraava kappale).

8.3 Laitteen irrotus ja sailytys

• Kytke laite pois päältä. Irrota pistotulppa. verkosta.
  -Avaa painejoho (kännà vesihana tai suihkuusuutin auki), anna veden virrata taydellisesti poik.
  -Tyhenna pumppu (2) ja saili (3) taydellisei, sita varten:
• kierra vedentyhjennystulppa (5) ulos.
• Irrota imu- ja painejohdot laitteesta.
• Sälytä laitetta jaatymättomassa varastotilassa (vahintaan 5 °C).

8.4 Painekytkimen saat (vain HWW 3500/ 25a Kaikkien muiden HWW laitteiden saatoo kanny Metabon huollon puolen).

Vaara! Sahkoiskunvaara painektkimessa olevasta litospinteestä. Painektkimen saa avata ja saataa vain sahkolan ammattihenkilot. Painektkimen esiasetukset on tehty tehtaalla kaikille yleismille kayttaloueille ja niitä voi muuttaarpeen vaaitessa seuravastai.

Ohje: Paapainejousen saadon mutossa (11) syotto- ja katkaisupaine muuttuu vastaavasti, paine-ero pysy muuttumattomana. Paine-eron saadon muttlo (12) muuttaa vain katkaisupainen, syottopaine pysy muuttumattomana.

1. Pysaytā pumppu, vedä pistoke irti pistorasiasta ja varmista jannitteetömyys.
2. Poista painekytkimen suojus.
3. Syöttöpaineen muutto: Pääpainejousen (11) saadōn muutto (SW 9 mm; 1 kierros n. 0, 1-0, 15 bar). Tāma saatō muuttaa vastaavasti myös katkaisupainen!
4. Katkaisupaineen saadon muutto: Paine-eron (12) muutto. Syottopaine pysyy muuttumottoma.
5. Asenna kansi painekytkimen paalle ja tarkasta asiannukainen asennus.
6. Ota pumppu käytöän, tarkasta haluttu ohjearvo painemittarista (7).
7. Toista tarpeen vaatiessa vaiheet 1-6, kunnes halutarvot on saadetty.

Huomio! Pumpulle ilmoitettua
maksimipainetta ei saa yllittaa

Painekytkimen syottopaineen taytylla aina vah. 0,2 bar korkeampi kuin katilan esitytlopaine (1,5 bar, katso luku 9.4). Pumpun useasti toistuvan kytkennan estamiseksi paine-ero pitaisil valita mahdollisimman korkeaksi (esim. esiasetus n. 1,8 bar).

9. Ongelmat ja hairiöt

Vaara!

• Ennen kaikkia laitteelle suoritettavia toita:
• Irrota pistotulppa vergkosta.
• Varmista, etta laite ja sihen liitetyt lisavarusteet ovat paineettomia.

9.1 Pumppu ei kay

Ei verkkojannitetta.

• Tarkasta käytöktykin, sahköjohto, pistoke, pistorasia ja sulake.

Lian alhainen verkkojannite.

• Käytä jatkojohtoa, Jonka johtimien poikkipinta-ala on kyllin suuri.

• Moottori ylikuumentunut, moottorisuoja lauennut.

• Jäähdyttyaan laite kytkeytyy taas itsestaan paalle.

• Huolehdi riittāvān tehokkaasta tuuletuksesta, pida imaraot vapaina.
• Huomioi suurin salittu tulolampotila.

Moottori hurisee, ei kaynnisty.

• Korjaus tarpeen, katso luku11.

Pumppu sukossa tai rikki.
- Pura ja puhdista pumppu. Puhdista ja tarvittaessa vaihda diffuusori. Puhdista ja tarvittaessa vaihda juoksupyora. Katso luku 11.
- Johdon-/syöttöpaine korkeampi kuin pumpun syöttöpaine.
- Paineenalennusventtiis asennettava steen, katso luki 2.

9.2 Pumppu ei ime tai on kovaääninen:

Vedenpuute.

• Varmista, etta vetta on kyliksi.

Pumpussa ei ole riittavasti vett.

• Katso luku 6.7.

• Imujohto vuotaa.

-Tiivista imujohto, kirsta kierreliitokset.

• Imukorkeus lian suuri.

• Huomioi suurin salitttu imukorkeus.

• Asenna takaiskuventtili, tāytā imujohto vedellā.

• Imusuodatin (lisavaruste) tukossa.

• Puhdista ja tarvittaessa vaihda.

Takaiskuventaili (lisavaruste) sukossa.
- Puhdista ja tarvittaessa vaihda.
Vettaa vootaa moottorin ja pumpun valista, liukurengastiviste vootaa. (Vahainen vesivuto (maks. noin 30 pisaraa per vkr) on liukurengastivisteissa normalaia).
Vaihda liukurengastiiviste. Katso luku 11.
Pumppu sukossa tai rikkii
- katso luku 9.1.

9.3 Paine lian alhainen tai pumppu kay jatkuvasti (jatkuva palle-/poiskytkeminen):

• Imujohto vuotaa tai imukorkeus lian suuri.
• katso luku 9.2.
  Pumppu sukossa tai rikkii
  -katso luku 9.1.
• HWW...: Painekytkimen saatö vaarä.
• Katso pääle- ja poiskytkentäpaine
  panemittarista (7) ja tarkasta arvot (katso luki 13. Teknisitet). Vättamattöman muutostoimenpiteen yhtyeddä ota yhteys Metabon asiakaspalvuun. Katso luki 11.
• HWW...: Pumppu kaynnistyy vahaisemmänkin vedenottomaärn (noin 0,5 l) jälkeen.
• Tarkasta, onko saillon esityttopaine lian matala. Tarvittaessa korota sita. Katso luku 9.4.
• HWW...: Vettā virtaa ilmaventtiilista.
• Saliion kumipalje vuotaa, korvaa uudella. Katso luku 11.

9.4 Esitäytöpaineen nostaminen (vain HWW...)

Jos pumppu ajan myotä kaynistyy jo
vahaissemänk in vedenottomärān (noin 0,5 l)
jålkeen, silsoin saïlò esitäytöpa tätyt
palauttaa uudulleen ohjeenmukaiseksi.

Huomautus; Säliön esitäytöpainnetta (ilmanpainetta) ei voida lukea painemittarista (vedenpaine) (7).

1. Irrota pistolulppa verkosta.
2. Avaa painejohto (kaanna vesihana tai suihkusuutin auki), anna veden virrata taydellisetsi pos.
3. Ruuvaa muovikansi irti saliön paatysivulta; sentaka on ilmaventtili.
4. Asenna ilmapumppu tai kompressoriletu "rengasventtili" -liitannn ja painemittarin kanssa ilmaventtiliin.
5. Pumpppaa ohjeenmukainen esitytto paine (1,5 bar, katso luku 13. Tekniset tiedot).
6. Kytke laite jalleen paikalleen ja tarkasta toiminta.

10. Lisātarvikkeet

Käytä ainoastaan alkuperäisia Metabon lisātarvikkeita.

Käytä vain sellaisia lisatarvikkeita, jotka täytävat tassä käyttooppaassa ilmoitetut vaatimukset ja ominaistiedot.

Lisatarvikkeiden taydellinen valikoima, katso www.metabo.com tai luettelo.

11. Korjaus

Vaara! Tahan laitteseen littyviia korjaustoita saa tehdä ainoastaan sahkoasentaja!

Jos Metabo-laitteesi tarvitsee korjausta, ota yhteytta Metabo-jalleenmyyjän. Katso osoitteet osoitteesta www.metabo.com.

Lahetysta varten: Tyhenna pumppu ja sailiotaydellisesti (katso luku 8.3).

Varaosalistat voit ladata osoitteesta www.metabo.com.

12. Ymparistonsuojelu

Noudata kaytosta poistettujen koneiden,
pakkausten ja lisātarvikeiden
ymparistovstavallistaḥāvittamista ja kierratysta
koskevia kansallsia mārāyksla.

Pakkaummaterialia! on havitettav aikallisia maaarayksi noudattaen aiin tunnistiden mukaisesti. Lisatietao loytyo osoitteessa www.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Alā havīta sāhkötyōkaluja kotitialousjäteiden mukana! Sāhko-ja elektronikkalaiteromua koskevan EU-direktiavin 2012/19/EU ja sen kansallisen tāytantōnpanon mukaan kāyctyet sāhkötyōkalut on kerattāva erikseen ja toimitettava ympristöa sāastāvān kiñrátykseen.

13. Tekniset tiedot

Siltykset sivulla 3 annetuille tiedoille.

Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

Pumpun ominaiskayra (kaavio, sivu 3) ilmoittaa, mikapumppausmaara voidaan saavuttaa kullakin pumppauskorkeudella (imukorkeus 0,5 m ja 1"- imuleku).

E =elektronikka/kuiivakaytotosuja
V =taksikuventti inteogitu pumpun imulitantäan (8)

K=verkkolitantajohto U=verkkojannite

f = t a a j u

P1 =nimellisteho

Pstandby=Standby-kulutus

I=nimellisvirta

C=kaytokondensaattori

n = nimelliskierrosiku

Fy max =maks. pumppausmaaara
Fh,max=maks.pumppauskorkeus
F ^pmax = maks. pumppaussaine
p1 =painekytkin:paallekyktkentapaine
p2 =painekytkin:poiskykentapaine
S_h, = maks.imukorkeus
S_temp = maks.tulolampotila
Ttemp =ympariston lampotila
S1 =roisksuojaluokka
S_2 =suojaluokka
S3 =eristysluokka
Mp =pumpun pesan materiaali

G = harmaa valurauta

M_R =pumpun aktselin materiaali
Mw =pumpun juoksupyorän materiaali
Ds =imulitannn sisakierre
Dp =paineliitannnan sisakierre
TV =sailion tilavuus
Tp,max =maks.saliopaine
T.1 =sailion esitayttopaine

Amitat:

pituus x leveys x korkeus

m =paino (verkkojohdon kanssa)

Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisia voimassa olevia standardeja).

A Päästöarvot

Nama arvot mahdollistavat sahkötyokalun paastojen arvoimisen ja erilaisten sahkötyokalujen kesenkinaisen vertailun.

Kulloisistakin kāytölosuhteista, sahkötyokalun kunnosta tai kāytötarvikkeesta riippuen Iodellinen kuromitus voi olla kyseisi arvoja suurempi tai pienepi. Ota arvoinnissa huomiono tyotauj va vahaisemman kuromituksen jaksot. Määrīna namā tekijat huomioden arviotijun arvojen perusteella kāytäjan suojaamiseen vaadittavat toimenpiteet esim. tyonjärestelyn liittyvat toimenpitee.

Tyypillinen A-painotetu aanitaso:

LpA =aanpen painetaso
LWA =aenan tehotaso
KDA: KWA=epavarmuus

SUOMlfi

L_WA(G) =taattaaenentehotasodirektiivin 2000/ 14/EY mukaan

Käytä kuulosuojaimia!
