KÄYTTÖOHJE TS 55 REBQPlusFS FESTOOL

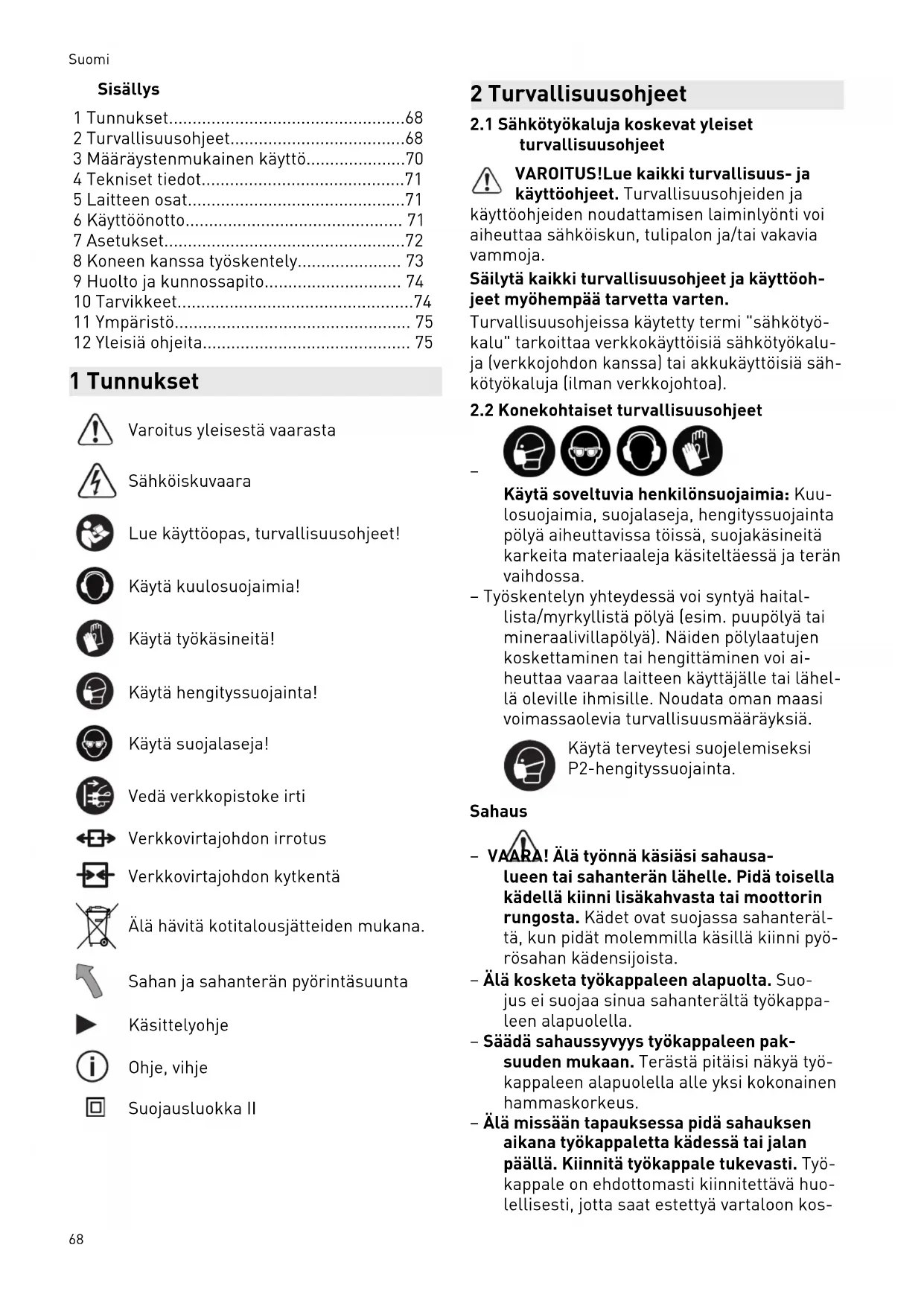

fi Alkuperäiset käyttöohjeet - Upotussaha 68

EY-standardinmukaisuusvakuutus. Va-

kuutamme yksinvastuullisina, etta tuote on seu-

raavien standardien ja normatiivisten ohjeiden

2 Turvallisuusohjeet68

3 Määräystenmukainen käyttö70

8 Koneen kanssa työskentely 73

9 Huolto ja kunnossapito 74

12 Yleisiä ohjeita 75

Varoitus yleisestä vaarasta

Lue käyttöopas, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä hengityssuojainta!

Vedä verkkopistoke irti

Verkkovirtajohdon irrotus

Verkkovirtajohdon kytkentä

Älä hävitä kotitalousjätteiden mukana.

Sahan ja sahanterän pyörintäsuunta

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset

VAROITUS!Lue kaikki turvallisuus- ja

käyttöohjeet. Turvallisuusohjeiden ja

käyttöohjeiden noudattamisen laiminlyönti voi

aiheuttaa sähköiskun, tulipalon ja/tai vakavia

Säilytä kaikki turvallisuusohjeet ja käyttöoh

jeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyö

kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu

ja (verkkojohdon kanssa) tai akkukäyttöisiä säh

kötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet

Käytä soveltuvia henkilönsuojaimia: Kuu

losuojaimia, suojalaseja, hengityssuojainta

pölyä aiheuttavissa töissä, suojakäsineitä

karkeita materiaaleja käsiteltäessä ja terän

– Työskentelyn yhteydessä voi syntyä haital

lista/myrkyllistä pölyä (esim. puupölyä tai

mineraalivillapölyä). Näiden pölylaatujen

koskettaminen tai hengittäminen voi ai

heuttaa vaaraa laitteen käyttäjälle tai lähel

lä oleville ihmisille. Noudata oman maasi

voimassaolevia turvallisuusmääräyksiä.

Käytä terveytesi suojelemiseksi

P2-hengityssuojainta.

– VAARA! Älä työnnä käsiäsi sahausa

lueen tai sahanterän lähelle. Pidä toisella

kädellä kiinni lisäkahvasta tai moottorin

rungosta. Kädet ovat suojassa sahanteräl

tä, kun pidät molemmilla käsillä kiinni pyö

rösahan kädensijoista.

– Älä kosketa työkappaleen alapuolta. Suo

jus ei suojaa sinua sahanterältä työkappa

– Säädä sahaussyvyys työkappaleen pak

suuden mukaan. Terästä pitäisi näkyä työ

kappaleen alapuolella alle yksi kokonainen

– Älä missään tapauksessa pidä sahauksen

aikana työkappaletta kädessä tai jalan

päällä. Kiinnitä työkappale tukevasti. Työ

kappale on ehdottomasti kiinnitettävä huo

lellisesti, jotta saat estettyä vartaloon kos

68ketuksen, sahaterän jumiutumisen tai hal

linnan menettämisen mahdollisimman luo

– Pidä kiinni sähkötyökalun eristetyistä

kahvapinnoista, kun teet sellaisia töitä,

joissa käyttötarvike saattaa koskettaa pii

lossa olevia sähköjohtoja tai koneen

omaan verkkovirtajohtoa. Kosketus jännit

teiseen johtoon tekee myös sähkötyökalun

metalliosat jännitteen alaisiksi ja aiheuttaa

– Käytä pitkittäissahauksessa aina ohjainta

tai suoraa ohjausta reunaa pitkin. Se pa

rantaa sahaustarkkuutta ja pienentää sa

hanterän jumittumisvaaraa.

– Käytä aina oikean kokoisia ja sopivalla

kiinnitysreiällä varustettuja sahanteriä

(esim. vinoneliön muotoinen tai pyöreä).

Sahanterät, jotka eivät sovi sahan asennu

sosiin, pyörivät epäkeskisesti ja johtavat

hallinnan menetykseen.

– Älä missään tapauksessa käytä vaurioitu

neita tai virheellisiä sahanterän kiristys

laippoja tai -ruuveja. Sahanterän kiristys

laipat ja -ruuvit on suunniteltu varta vasten

kyseiselle sahalle ja ne takaavat optimaali

sen tehokkuuden ja käyttöturvallisuuden.

Takaisku – aiheuttajat ja vastaavat turvalli

– Takaisku on äkillinen reaktio, jonka aiheut

taa jumittunut tai vinossa oleva sahanterä.

Tällöin saha tempautuu hallitsemattomasti

irti työkappaleesta ja sinkoutuu käyttäjän

– kapenevaan sahausuraan jumittuva sahan

terä pysähtyy ja moottorin vääntövoima

tempaisee laitteen käyttäjän suuntaan;

– vinossa tai väärin sahausurassa olevan sa

hanterän takaosan hampaat saattavat ta

kertua työkappaleen pintaan, jolloin sahan

terä tempautuu irti sahausurasta ja saha

sinkoutuu taaksepäin käyttäjän suuntaan.

Takaisku johtuu sahan virheellisestä tai epäa

sianmukaisesta käytöstä. Sen voi estää sopivilla

varotoimenpiteillä, kuten seuraavana on kuvat

– Ota molemmin käsin kiinni sahan kädensi

joista ja pidä käsivarsia sellaisessa asen

nossa, jossa pystyt hallitsemaan takaisku

voimia. Seiso aina sahanterän kyljen puo

lella, älä missään tapauksessa oleskele

samalla linjalla sahanterän sahausuraan

nähden. Takaiskun yhteydessä pyörösaha

saattaa tempautua taaksepäin. Oikein toi

mimalla käyttäjä pystyy kuitenkin hallitse

maan takaiskuvoimia.

– Jos sahanterä jumittuu tai keskeytät työs

kentelyn, vapauta käyttökytkin ja pidä sa

haa liikuttamatta työkappaleessa, kunnes

sahanterä on pysähtynyt paikalleen. Älä

missään tapauksessa yritä irrottaa sahaa

työkappaleesta tai vetää sahaa taakse

päin, kun sahanterä ei ole vielä pysähty

nyt, koska muuten voi tapahtua takaisku.

Selvitä ja poista sahanterän jumittumisen

– Kun haluat käynnistää työkappaleessa

olevan sahan uudelleen, keskitä sahante

rä sahausuraan ja tarkista, etteivät sen

hampaat ole jumissa työkappaleessa. Jos

sahanterä jumittuu, se saattaa tempautua

irti työkappaleesta, tai terä voi aiheuttaa ta

kaiskun, kun käynnistät sahan uudelleen.

– Tue suuret levyt, jotta saat vähennettyä

sahanterän jumittumisesta johtuvaa ta

kaiskuvaaraa. Suuret levyt voivat taipua

omasta painostaan. Levyt täytyy tukea mo

lemmilla puolilla, sekä sahausuran läheltä

että myös reunoistaan.

– Älä käytä tylsiä tai vaurioituneita sahante

riä. Jos sahanterien hampaat ovat tylsiä tai

vääntyneitä, sahausurasta tulee liian ka

pea. Tämä lisää kitkaa ja johtaa sahanterän

jumittumiseen ja takaiskuun.

– Kiristä ennen sahausta sahaussyvyyden ja

sahauskulman säätimet. Jos säädöt muut

tuvat sahauksen aikana, sahanterä saattaa

jumittua ja johtaa takaiskuun.

– Noudata erityistä varovaisuutta, kun teet

upotussahauksia seiniin tai piilossa ole

vien kohteisiin. Materiaaliin sahaava sa

hanterä voi jumittua piilossa oleviin osiin ja

– Tarkasta ennen jokaista käyttökertaa, että

suojus sulkeutuu kunnolla. Älä käytä sa

haa, jos suojus ei liiku esteettömästi eikä

sulkeudu välittömästi. Älä missään ta

pauksessa lukitse tai sido suojusta paikal

leen, koska tällöin sahanterä olisi suojaa

maton. Jos saha putoaa vahingossa lattial

le, suojus saattaa vääntyä. Varmista, että

suojus liikkuu esteettä ja ettei se kosketa

muihin osiin missään sahauskulmassa ja -

– Tarkasta suojuksen jousen kunto ja toimi

vuus. Huollata työkalu ennen käyttöä, jos

suojus ja jousi eivät toimi moitteettomasti.

Vaurioituneet osat, tahmeat likakerrokset

69tai purukertymät hidastavat suojuksen lii

– Varmista ei-suorakulmaisesti tehtävässä

upotussahauksessa, ettei sahan pohjalevy

pääse siirtymään. Sivusuuntainen siirtymi

nen saattaa jumittaa sahanterän ja johtaa

– Aseta saha työpöydälle tai lattialle vain

kun sen suojus peittää sahanterän. Suoja

maton ja edelleen pyörivä sahanterä liikut

taa sahaa sahaussuuntaa vastaan ja sahaa

kaikkea tielleen osuvaa. Huomioi siksi sa

han jälkikäyntiaika.

Ohjainkiilan toiminta [5-4]

a. Käytä ohjainkiilalle sopivaa sahanterää.

Jotta ohjainkiila toimisi toivotulla tavalla,

sahanterän rungon täytyy olla ohjainkiilaa

ohuempi ja hammasleveyden ohjainkiila

b. Älä käytä sahaa, jos ohjainkiila on väänty

nyt. Jo pienikin häiriö voi hidastuttaa suo

juksen sulkeutumista.

Alumiinia työstettäessä on noudatettava

turvallisuussyistä seuraavia toimenpiteitä:

– Kytke eteen vikavirta- (FI-, PRCD-) suoja

– Kytke kone sopivaan imuriin.

– Puhdista säännöllisesti koneen moottorin

kotelo sinne kertyneestä pölystä.

– Käytä allumiinisahanterää.

– Sulje ikkuna / lastusuojus.

– Levyjä sahattaessa on käytettävä petrolivoi

telua, ohutseinäisiä profiileja (maks. 3 mm)

voidaan työstää ilman voitelua.

EN 62841 mukaan määritetyt arvot ovat tyypilli

Epävarmuus K = 3 dB HUOMIO Työskenneltäessä syntyy melua

Kuulovaurioiden vaara

► Käytä kuulosuojaimia.

(kolmen suunnan vektorisumma)

ja epävarmuus K standardin mukaan määritet

Ilmoitetut päästöarvot (tärinä, melu)

– ovat koneiden keskinäiseen vertailuun,

– soveltuvat myös käytön yhteydessä synty

vän tärinä- ja melukuormituksen alusta

– edustavat sähkötyökalun pääasiallisia käyt

HUOMIO Päästöarvot saattavat poiketa ilmoitetuista

arvoista. Ne riippuvat työkalun käyttötavasta

ja työkappaleen laadusta.

► Todellinen kuormitus täytyy arvioida koko

käyttöjakson puitteissa.

► Todellisesta kuormituksesta riippuen täy

tyy määrittää asiaankuuluvat varotoimenpi

teet käyttöturvallisuuden takaamiseksi.

3 Määräystenmukainen käyttö

Upotussahat on tarkoitettu puun, puunkaltais

ten materiaalien, kipsi- ja sementtisidonnaisten

kuitumateriaalien sekä muovien sahaustöihin.

Festoolin tarjoamien alumiinille tarkoitettujen

erikoissahanterien avulla koneita voi käyttää

myös alumiinin sahaustöihin.

Koneessa saa käyttää vain seuraavien tietojen

mukaisia sahanteriä:

– Sahanterät standardin EN 847-1 mukaan

– Sahanterän halkaisija 160 mm

– Sahausuran leveys 2,2 mm

– Kiinnitysreikä 20 mm

Älä käytä hiomalaikkoja.

Tämä sähkötyökalu on tarkoitettu vain ammat

tityöntekijöiden tai koneen käyttöopastuksen

saaneiden henkilöiden käyttöön.

Festool-sähkötyökaluja saa asentaa vain oh

jeen mukaisiin Festoolin suosittelemiin työ

pöytiin. Jos kone asennetaan toisenlaiseen tai

itsevalmistettuun työpöytään, tämä voi huonon

taa sähkötyökalun turvallisuutta ja aiheuttaa

vakavia onnettomuuksia.

70Ohjeiden vastaisesta käytöstä aiheutu

neista vahingoista ja tapaturmista vastaa

Paino (ilman verkkovirtajohtoa) 4,5 kg 4,4 kg

Kiertonupit kulma-asennon säätöön

Vipu teränvaihtoa varten

Lukituksen avaajat alileikkauksiin

Kierroslukusäädin (ei TS 55RQ)

Kaksiosainen asteikko sahaussyvyy

den vasteelle (ohjainkiskon kanssa /

Sahaussyvyyden säätöruuvi uudelleen

teroitettuja sahanteriä varten

Sahaussyvyyden vaste

Ikkuna / lastusuojus

Ilmoitetut kuvat ovat käyttöoppaan alussa ja lo

Kuvassa esitetyt tai tekstissä kuvaillut lisäva

rusteet eivät osittain sisälly toimitukseen.

VAROITUS Kielletty jännite tai taajuus!

► Virtalähteen verkkojännitteen ja taajuuden

täytyy vastata konekilvessä annettuja tieto

► Pohjois-Amerikassa saa käyttää vain sel

laisia Festool-koneita, joiden jännite on 120

HUOMIO Plug it -liitäntä voi kuumeta, jos bajonetti

kiinnitystä ei ole lukittu kunnolla kiinni

► Varmista ennen sähkötyökalun käynnistä

mistä, että verkkovirtajohdon bajonettikiin

nitys on liitetty ja lukittu kunnolla kiinni.

Sammuta työkalu aina ennen verkkovir

tajohdon kiinnittämistä tai irrottamista!

Verkkovirtajohdon kiinnitys ja irrotus [1-11]

Työnnä käynnistyssalpa [1-6] ylös ja pai

na käyttökatkaisinta [1-7] (paina = pääl

le / vapauta = POIS PÄÄLTÄ).

Käynnistyssalpaa käyttämällä avaat upotusme

kanismin lukituksen. Sahauslaitetta voi liikuttaa

alaspäin. Tässä yhteydessä sahanterä tulee

VAROITUS Loukkaantumisvaara, sähköiskuvaara

► Irrota aina sähköpistoke pistorasiasta, en

nen kuin alat tehdä koneeseen kohdistuvia

Koneessa (TS 55 REBQ, TS 55 REQ) on täysaal

toelektroniikka ja se tarjoaa seuraavat ominai

Pehmeä käynnistyminen

Elektronisesti säädetty pehmeä käynnistys var

mistaa sähkötyökalun nykäisemättömän käyn

Tasainen kierrosluku

Elektroniikka pitää moottorin kierrosluvun sa

mana. Tällä tavoin sahausnopeus pysyy jatku

vasti tasaisena myös kuormituksessa.

Kierroslukua voi säätää portaattomasti säätö

pyörällä [1-10] kierroslukualueen puitteissa

(katso Tekniset tiedot). Tämän ansiosta voit

säätää optimaalisen sahausnopeuden työstettä

vän pinnan mukaan (katso luku

Ylikuumenemissuojaus

Jos moottori kuumenee liikaa, virransyöttöä ja

kierroslukua alennetaan. Sähkötyökalu käy

edelleen matalammalla teholla, jotta moottorin

tuuletin jäähdyttää koneen nopeasti. Kun moot

tori on jäähtynyt, sähkötyökalun kierrosnopeus

nousee jälleen automaattisesti.

Virran rajoitus estää äärimmäisessä ylikuormi

tuksessa liian suuren virranoton. Tämä voi pie

nentää moottorin kierroslukua. Moottori kiihtyy

heti uudelleen kuormituksen keventämisen jäl

TS 55 REBQ -mallissa on elektroninen jarru.

Moottorin sammutuksen jälkeen elektroninen

jarru pysäyttää sahanterän n. 2 sekunnin sisäl

7.2 Sahaussyvyyden säätö

Sahaussyvyydeksi voi säätää 0-55 mm sahaus

syvyyden rajoittimella [3-1].

Sahauslaitetta voi painaa alaspäin vain säädet

tyyn sahaussyvyyteen.

Sahaussyvyys ilman ohjainkiskoa

+FS Sahaussyvyys FS-ohjainkiskon kanssa

7.3 Sahauskulman säätö

► Avaa kiertonupit [4-1].

► Käännä sahalaite haluamaasi sahauskul

► Sulje kiertonupit [4-1].

Molemmat asennot (0° ja 45°) ovat

tehdasasetuksia ja ne voi tarvittaessa

säädättää huoltopisteessä.

Työnnä kulmasahauksissa läpinäkyvä

suojus / murtosuoja yläasentoon!

Alileikkaukseen -1° ja 47°:

► Käännä sahalaite yllä kuvatulla tavalla ää

riasentoon (0°/45°).

► Vedä lukituksen avaajaa [4-3] hieman ulos.

► Vedä -1°-alileikkuuta varten lisäksi lukituk

sen avaaja [4-4] ulos.

Sahalaite menee -1°/47°-asentoon.

► Sulje kiertonupit [4-1].

7.4 Sahanterän vaihto

HUOMIO Kuumasta ja terävästä työkalusta aiheutuva

► Älä käytä tylsiä tai viallisia käyttötarvikkei

► Käytä työkäsineitä.

► Käännä kone ennen sahanterän vaihtoa 0°-

asentoon ja säädä suurin sahaussyvyys.

► Käännä vipu [5-2] rajoittimeen asti.

► Työnnä käynnistyssalpaa [5-1] ylöspäin ja

paina sahauslaitetta alaspäin, kunnes se lu

► Avaa ruuvi [5-5] kuusiokoloavaimella [5-3].

► Ota sahanterä [5-7] pois.

► Asenna uusi sahanterä.

Sahanterän [5-8] ja koneen [5-6] pyö

rintäsuuntien täytyy vastata toisiaan!

► Asenna ulompi laippa [5-9] paikalleen niin,

että vääntiötappi tarttuu sisemmän laipan

► Kiristä ruuvi [5-5] pitävästi paikalleen.

► Käännä vipu [5-2]takaisin.

727.5 Läpinäkyvän suojuksen / murtosuojan

Läpinäkyvä suojus [6-1] varmistaa sahanterän

näkyvyyden ja optimoi pölynpoiston.

Murtosuoja (vihreä) [6-2] parantaa lisäksi 0°-

asennolla tehtävissä sahauksissa työkappaleen

yläpinnan sahausreunan laatua.

► Aseta murtosuoja [6-2] paikalleen.

► Ruuvaa kiertonuppi [6-3] pitkittäisreiän läpi

Varmista, että mutteri [6-4] on kun

nolla paikallaan murtosuojassa.

Käytä vain upotussahan mukana toimi

tettua kiertonuppia. Toisesta sahasta

peräisin oleva kiertonuppi voi olla liian pitkä ja

jumittaa sahanterän.

Ennen ensimmäistä käyttökertaa murtosuoja

täytyy sahata sopivaksi:

► Säädä kone suurimmalle sahaussyvyydelle.

► Säädä koneen kierroslukuportaaksi 6.

VAROITUS Pöly aiheuttaa vaaraa terveydelle

► Pöly voi olla terveydelle haitallista. Älä sen

vuoksi missään tapauksessa työskentele il

► Noudata terveydelle vaarallisen pölyn imu

roinnissa aina maakohtaisia määräyksiä.

Poistoimuliitäntään [1-8] voidaan kytkeä Fes

tool-märkäkuivaimuri halkaisijaltaan 27 mm tai

36 mm kokoisella imuletkulla (suosittelemme

kokoa 36 mm vähäisemmän tukkeutumisvaaran

8 Koneen kanssa työskentely

Noudata töissä kaikkia tämän oppaan

alussa annettuja turvallisuusohjeita ja

sekä seuraavia määräyksiä:

– Ohjaa sähkötyökalu työkappaletta vasten

vain, kun moottori on käynnissä.

– Tarkasta ennen jokaista käyttökertaa asen

nusvarusteen toiminta ja käytä työkalua

vain, kun se toimii asianmukaisesti.

– Kiinnitä työkappale aina niin, ettei se pääse

liikkumaan työstön aikana.

– Pidä työskentelyn aikana aina molemmin

käsin kiinni sähkötyökalun kädensijois

ta [1-4]. Tämä vähentää loukkaantumis

vaaraa ja varmistaa tarkan työskentelyn.

– Työnnä sahaa aina eteenpäin [9-2], älä

missään tapauksessa vedä sitä taaksepäin

– Sahaa sopivalla vauhdilla, niin että saat es

tettyä sahanteräsärmien ylikuumenemisen

ja muovia sahatessa muovin sulamisen.

– Varmista ennen töiden aloittamista, että

kaikki kiertonupit [4-1] on kiristetty pitä

– Älä käytä työkalua, jos sen elektroniikka on

vioittunut, koska muuten moottori voi käydä

ylikierroksilla. Elektroniikka on viallinen,

jos pehmeä käynnistysominaisuus puuttuu

tai jos kierroslukua ei voi säätää.

Käytä pölyä tuottavissa töissä hengitys

8.1 Sahaaminen viivaa pitkin

Sahausuran osoitin [7-2] näyttää 0°- ja 45°-sa

hauksissa (ilman ohjainkiskoa) sahauksen kul

8.2 Palojen sahaaminen

Laita kone sahauspöydän etumainen osa edellä

työkappaleelle, käynnistä kone, paina säädetyl

le sahaussyvyydelle ja työnnä eteenpäin sa

8.3 Aukkojen sahaaminen (upotussahaus)

Takaiskujen välttämiseksi upotussa

hauksessa on ehdottomasti noudatettava

– Aseta koneen sahauspöydän takareuna ai

na tukevaa rajoitinta vasten.

– Aseta kone ohjainkiskolla tehtävissä töissä

takaiskujarrua FS-RSP (lisätarvike) [9-4]

vasten, joka lukitaan ohjainkiskoon.

► Aseta kone työkappaleen päälle ja tue se

rajoittimeen (takaiskujarru).

► Paina konetta hitaasti alaspäin säädettyyn

sahaussyvyyteen ja työnnä sitä eteenpäin

Merkit [7-1] osoittavat suurimmassa sahaussy

vyydessä ja ohjainkiskoa käytettäessä sahante

rän (Ø 160 mm) etumaisen ja takimmaisen sa

8.4 Kipsi- ja sementtisidonnaiset kuitulevyt

Suuren pölynmuodostuksen takia suosittelem

me käyttämään suojuksen sivulle asennettavaa

suojalaitetta ABSA-TS55 (lisätarvike) ja Festo

olin märkäkuivaimuria.

738.5 Kierrosluvun säätö työstettävän materiaalin mukaan

Materiaali Kierroslukuporras

Täyspuu (kova, pehmeä)

Lastu- ja kovakuitulevyt

Kerrospuu, kimpilevyt, viilulevyt ja pinnoitetut levyt

Kipsi- ja sementtisidonnaiset kuitulevyt 1-3

Alumiinilevyt ja -profiilit maks. 15 mm 4-6

9 Huolto ja kunnossapito

VAROITUS Loukkaantumisvaara, sähköiskuvaara

► Irrota aina sähköpistoke pistorasiasta en

nen kaikkia huolto- ja puhdistustöitä!

► Kaikki moottorin rungon avaamista edellyt

tävät huolto- ja korjaustyöt saa antaa vain

valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai val

tuutetun huoltokorjaamon teh

dä huolto- ja korjaustyöt. Lä

himmän huoltopisteen voit kat

soa nettiosoitteesta: www.fes

Käytä vain alkuperäisiä Festool-

varaosia! Tuotenumerot voit

katsoa nettiosoitteesta:

www.festool.fi/huolto

Koneessa on automaattisesti irtikytkeytyvät eri

koishiilet. Jos ne ovat kuluneet loppuun, virta

katkeaa automaattisesti ja laite pysähtyy.

Noudata seuraavia ohjeita

► Pidä ilmankierron varmistamiseksi kotelon

jäähdytysilmaraot aina esteettöminä ja puh

► Imuroi sirut ja purut pois sähkötyökalun

► Vaurioituneet varolaitteet ja osat täytyy kor

jauttaa tai vaihdattaa valtuutetussa ammat

tikorjaamossa, mikäli käyttöohjeissa ei ole

► Suojuksen täytyy sulkeutua kevyesti.

► Kun työstät kipsi- ja sementtisidonnaisia

kuitulevyjä, puhdista työkalu erityisen huo

lellisesti. Puhdista sähkötyökalun ja käyttö

kytkimen tuuletusaukot kuivalla ja öljyttö

mällä paineilmalla. Muuten sähkötyökalun

rungon sisään ja käyttökytkimen ympärille

voi kertyä kipsipitoista pölyä, joka kovettuu

ilmankosteuden vaikutuksesta. Tämä saat

taa johtaa kytkentämekanismin häiriöihin

9.1 Teroitetut sahanterät

Säätöruuvilla [8-1] voit säätää teroitettujen sa

hanterien sahaussyvyyden tarkasti.

► Säädä sahaussyvyyden rajoitin [8-2] asen

toon 0 mm (ohjainkiskon kanssa).

► Avaa sahalaitteen lukitus ja paina sahaa

alaspäin rajoittimeen asti.

► Kierrä säätöruuvia [8-1] sisäänpäin, kunnes

sahanterä koskettaa työkappaletta.

9.2 Sahauspöytä horjuu

Sahauskulman säädön yhteydessä

sahauspöydän täytyy olla tasaiselle

Jos sahauspöytä horjuu, säätö täytyy tehdä uu

Tarvikkeiden ja työkalujen tilausnumerot voit

katsoa Festoolin käyttö-/tuoteoppaasta tai In

ternet-osoitteesta www.festool.com.

Kuvattujen lisätarvikkeiden lisäksi Festool tar

joaa laajan valikoiman muitakin järjestelmätar

vikkeita, joiden avulla pystyt käyttämään konet

tasi monipuolisesti ja tehokkaasti, esimerkiksi:

• Suuntausohjain, pöydän levennysosa PA-

• Sivukansi, varjosaumat ABSA-TS 55

• Takaiskujarru FS-RSP

• Suuntausohjain FS-PA ja jatke FS-PA-VL

• Monitoimipöytä MFT/3

• Compact Modul System CMS-GE ja CMS-

10.1 Sahanterät, muut tarvikkeet

Festoolin valikoimissa on kaikille käyttökohteil

le ja Festool-käsipyörösahoille räätälöityjä sa

74hanteriä, joilla pystyt sahaamaan erilaisia ma

teriaaleja nopeasti ja siististi.

10.2 Ohjainjärjestelmä

Ohjainkisko mahdollistaa tarkat ja siistit sa

haukset ja estää samalla työkappaleen pinta

Laajan tarvikevalikoiman avulla ohjainjärjestel

mällä voi tehdä tarkkoja kulmasahauksia, jiiri

sahauksia ja sovitustehtäviä. Kiinnitysmahdolli

suus ruuvipuristimilla [9-5] takaa pitävän asen

nuksen ja turvallisen työskentelyn.

► Säädä sahauspöydän ohjausvälys ohjainkis

kolla kahdella säätöleualla [9-1].

Sahaa ennen ohjainkiskon ensimmäistä käyt

tökertaa murtosuoja [9-3] sopivaksi:

► Säädä koneen kierroslukuportaaksi 6.

► Aseta kone koko ohjauslaatan kanssa oh

jainkiskon takapäätyyn.

► Paina konetta hitaasti alaspäin suurimpaan

säädettyyn sahaussyvyyteen asti ja sahaa

murtosuoja sopivaksi ilman paikaltaan siir

tämistä koko pituudelta.

Tämän jälkeen murtosuojan reuna vastaa täs

mälleen sahausreunaa.

Älä heitä käytöstä poistettua konetta ta

lousjätteiden joukkoon! Toimita käytös

tä poistetut laitteet, tarvikkeet ja pak

kaukset ympäristöystävälliseen kierrätykseen.

Noudata voimassaolevia kansallisia määräyk

Vain EU: käytöstä poistettuja sähkö- ja elektro

niikkalaitteita koskevan eurooppalaisen direk

tiivin ja sitä vastaavan kansallisen lainsäädän

nön mukaan loppuun käytetyt sähkötyökalut

täytyy kerätä erikseen talteen ja toimittaa ym

päristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot: www.festool.com/

12.1 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallentaa au

tomaattisesti kone- ja käyttötiedot. Tallenne

tuista tiedoista ei voi päätellä suoraan henkilöl

Tiedot voidaan lukea erikoislaitteilla ilman kos

ketusta. Festool käyttää näitä tietoja yksin

omaan sähkötyökalun vianmääritykseen, kor

jaus- ja takuutöihin sekä laadunparannus- ja

edelleenkehitystarkoituksiin. Tietoja ei käytetä

tätä pidemmälle ilman asiakkaan erikseen an
