BRIGGS & STRATTON 400000 AND 440000 - Bensiinimoottorit BRIGGS & STRATTON - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE BRIGGS & STRATTON 400000 AND 440000 BRIGGS & STRATTON

Briggs & Stratton ei hyväksy tai salli näiden moottoreiden käyttämistä 3-pyöräisissä maastoajoneuvoissa, moottoripyörissä/kärryissä, harrastus/käytössä olevissa mikroautoissa, ilma-aluksissa tai kilpailuissa käytettävissä ajoneuvoissa. Näiden moottoreiden käyttäminen tällaisissa laitteissa saattaa aiheuttaa omaisuusvahinkoja, vakavan tapaturman (halvaantuminen mukaan lukien) tai jopa kuoleman. Moottorin malli: Malli: Tyyppi: Koodi: Moottorin tehoarvotiedot Yksittäisten kaasumoottorimallien bruttotehoarvot merkitään SAE:n (Society of Automotive Engineers) J1940-standardin (Pienmoottoreiden teho- ja väännönmittausnormisto) mukaisesti, ja arvot on saatu ja korjattu SAE J1995-normin mukaisesti (tarkistettu 2002-05). Vääntöarvot on saatu 3060:n kierrosnopeudella; tehoarvot on saatu 3600:n kierrosnopeudella. Moottorin todellinen bruttoteho saattaa olla pienempi. Siihen vaikuttavat muun muassa ympäristön käyttöolosuhteet ja moottoreiden yksilölliset erot. Moottoreitamme käytetään voimanlähteenä lukuisissa erilaisissa laitteissa, jolloin laitteen asettamat rajoitukset sekä ympäristötekijät vaikuttavat moottorin tehoon. Tällaisia seikkoja ovat: lisälaitteet (ilmanpuhdistin, pakoputki, lataus, jäähdytys, kaasutin, polttoainepumppu jne.), käyttörajoitukset, ympäristön käyttöolosuhteet (lämpötila, kosteus, korkeus) ja koneiden väliset erot. Valmistuksesta ja kapasiteetin rajoituksista johtuen Briggs & Stratton voi korvata tämän sarjan moottorin nimellisteholtaan suuremmalla moottorilla. Käyttäjän turvallisuus Liikkuvia osia Myrkyllisiä kaasuja Öljy VAROITUS Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Polttoaineen lisääminen

• Sammuta moottori ja anna sen jäähtyä vähintään 2 minuuttia ennen polttoainetankin korkin irrottamista.

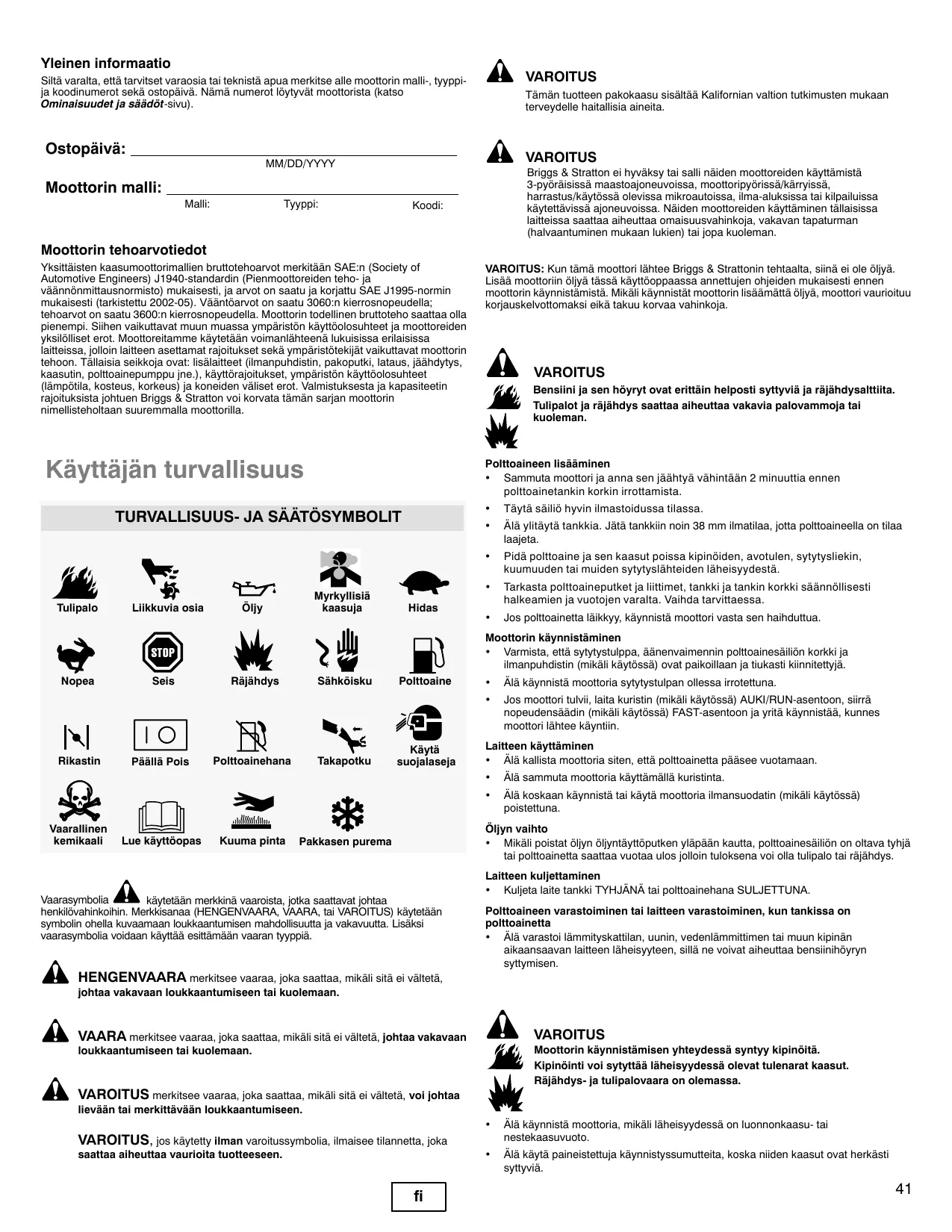

TURVALLISUUS- JA SÄÄTÖSYMBOLIT

Tulipalo VAROITUS: Kun tämä moottori lähtee Briggs & Strattonin tehtaalta, siinä ei ole öljyä. Lisää moottoriin öljyä tässä käyttöoppaassa annettujen ohjeiden mukaisesti ennen moottorin käynnistämistä. Mikäli käynnistät moottorin lisäämättä öljyä, moottori vaurioituu korjauskelvottomaksi eikä takuu korvaa vahinkoja. Hidas

Täytä säiliö hyvin ilmastoidussa tilassa.

Älä ylitäytä tankkia. Jätä tankkiin noin 38 mm ilmatilaa, jotta polttoaineella on tilaa laajeta.

Pidä polttoaine ja sen kaasut poissa kipinöiden, avotulen, sytytysliekin, kuumuuden tai muiden sytytyslähteiden läheisyydestä.

Tarkasta polttoaineputket ja liittimet, tankki ja tankin korkki säännöllisesti halkeamien ja vuotojen varalta. Vaihda tarvittaessa.

Jos polttoainetta läikkyy, käynnistä moottori vasta sen haihduttua. Moottorin käynnistäminen

• Varmista, että sytytystulppa, äänenvaimennin polttoainesäiliön korkki ja ilmanpuhdistin (mikäli käytössä) ovat paikoillaan ja tiukasti kiinnitettyjä. Nopea Rikastin Vaarallinen kemikaali Seis Päällä Pois Lue käyttöopas Räjähdys Sähköisku Polttoainehana Kuuma pinta Takapotku Polttoaine Käytä suojalaseja

Älä käynnistä moottoria sytytystulpan ollessa irrotettuna.

Jos moottori tulvii, laita kuristin (mikäli käytössä) AUKI/RUN-asentoon, siirrä nopeudensäädin (mikäli käytössä) FAST-asentoon ja yritä käynnistää, kunnes moottori lähtee käyntiin. Laitteen käyttäminen

• Älä kallista moottoria siten, että polttoainetta pääsee vuotamaan.

Älä sammuta moottoria käyttämällä kuristinta.

Älä koskaan käynnistä tai käytä moottoria ilmansuodatin (mikäli käytössä) poistettuna. Öljyn vaihto

• Mikäli poistat öljyn öljyntäyttöputken yläpään kautta, polttoainesäiliön on oltava tyhjä tai polttoainetta saattaa vuotaa ulos jolloin tuloksena voi olla tulipalo tai räjähdys. Pakkasen purema Vaarasymbolia käytetään merkkinä vaaroista, jotka saattavat johtaa henkilövahinkoihin. Merkkisanaa (HENGENVAARA, VAARA, tai VAROITUS) käytetään symbolin ohella kuvaamaan loukkaantumisen mahdollisuutta ja vakavuutta. Lisäksi vaarasymbolia voidaan käyttää esittämään vaaran tyyppiä. HENGENVAARA merkitsee vaaraa, joka saattaa, mikäli sitä ei vältetä, johtaa vakavaan loukkaantumiseen tai kuolemaan. Laitteen kuljettaminen
• Kuljeta laite tankki TYHJÄNÄ tai polttoainehana SULJETTUNA. Polttoaineen varastoiminen tai laitteen varastoiminen, kun tankissa on polttoainetta
• Älä varastoi lämmityskattilan, uunin, vedenlämmittimen tai muun kipinän aikaansaavan laitteen läheisyyteen, sillä ne voivat aiheuttaa bensiinihöyryn syttymisen. VAROITUS VAARA merkitsee vaaraa, joka saattaa, mikäli sitä ei vältetä, johtaa vakavaan loukkaantumiseen tai kuolemaan. Moottorin käynnistämisen yhteydessä syntyy kipinöitä. Kipinöinti voi sytyttää läheisyydessä olevat tulenarat kaasut. Räjähdys- ja tulipalovaara on olemassa. VAROITUS merkitsee vaaraa, joka saattaa, mikäli sitä ei vältetä, voi johtaa lievään tai merkittävään loukkaantumiseen. VAROITUS, jos käytetty ilman varoitussymbolia, ilmaisee tilannetta, joka saattaa aiheuttaa vaurioita tuotteeseen.

Älä käynnistä moottoria, mikäli läheisyydessä on luonnonkaasu- tai nestekaasuvuoto.

Älä käytä paineistettuja käynnistyssumutteita, koska niiden kaasut ovat herkästi syttyviä.

VAROITUS VAROITUS Pakokaasut sisältävät hiilimonoksidia, joka on hajuton ja väritön, myrkyllinen kaasu. Hiilimonoksidin hengittäminen saattaa aiheuttaa pahoinvointia, pyörtymisen tai kuoleman.

Käynnistä ja käytä moottoria ulkona.

Älä käynnistä moottoria sisällä, vaikka ovet tai ikkunat olisivat auki. Käyvä moottori tuottaa lämpöä. Moottorin osat, varsinkin äänenvaimennin, tulevat erittäin kuumiksi. Osien koskettaminen saattaa aiheuttaa vakavia palovammoja. Syttyvät roskat, kuten lehdet, ruoho, jne. saattavat syttyä palamaan.

Anna äänenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä ennen kuin kosketat niitä.

Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä.

Asenna kipinäsuojain, mikäli laitetta käytetään metsäisessä, heinikkoisessa tai muuten helposti syttyvässä ja kuivassa maastossa. Tarkasta kipinäsuojaimen toimivuus säännöllisesti. VAROITUS Väärästä käynnistystavasta johtuva takapotku vetää köyttä takaisin moottoriin päin nopeammin kuin ehdit laskea kahvasta irti. Tästä voi seurata luunmurtumia, ruhjeita tai venähdyksiä.

Oikea tapa käynnistää moottori ja välttää takapotku, on vetää köydestä hitaasti, kunnes vastus tuntuu, ja sitten vetää nopeasti.

Kytke pois kaikki ylimääräinen moottorin/laitteen kuormitus käynnistyksen ajaksi.

Kaikki suoraan kytketyt komponentit, kuten esimerkiksi terät, tuulettimet, juoksupyörät, hihnapyörät, ketjupyörät, tms. tulee olla tiukasti kiinnitettyinä. VAROITUS Hallitsematon kipinöinti voi aiheuttaa tulipalon tai sähköiskun. Moottorin käynnistyminen vahingossa voi aiheuttaa vaaratilanteita ja henkilövahinkoja. Tulipalovaara Ennen säätö- tai korjaustoimenpiteitä:

• Irrota sytytystulpan johto ja pidä se erillään sytytystulpasta. VAROITUS Pyörivät osat voivat osua tai tarttua käsiin, hiuksiin tai vaatteisiin. Tästä voi seurata vakavia silpoutumia tai haavoittumista.

Käytä laitetta aina kaikki suojukset paikallaan.

Pidä kädet ja jalat pois pyörivistä osista.

Kiinnitä pitkät hiukset ja poista korut.

Älä käytä liian väljiä vaatteita, varo sitomattomia, roikkuvia nauhoja tai muita helposti tarttuvia vaatekappaleita.

Irrota akun negatiivinen kaapeli (vain sähkökäynnistimellä varustetut moottorit).

Käytä vain oikeita työkaluja.

Älä koske keskipakosäätimen jousiin, niveliin tai muihin osiin moottorin nopeuden säätämiseksi.

Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat.

Älä lyö vauhtipyörää vasaralla tai kovalla esineellä, koska vauhtipyörä voi aiheuttaa ravistusta myöhemmin käytön aikana. Sytytyskipinän testaaminen:

• Käytä ainoastaan hyväksyttyä kipinätesteriä.

Älä tarkista kipinää sytytystulpan ollessa irrotettuna. BRIGGSandSTRATTON.COM Ominaisuudet ja säätimet Vertaa kuvitusta 1 omaan moottoriisi tutustuaksesi moottorin eri ominaisuuksiin ja säätimiin. A. Moottorin tunniste Malli Tyyppi Koodi B. Sytytystulppa C. Ilmansuodatin D. Mittatikku E. Öljynpoistoaukon tulppa F. Pyörivä suojaverkko G. Öljysuodatin (lisävaruste) H. Sähkökäynnistin

J. Polttoainesuodatin (lisävaruste) K. Polttoainepumppu (lisävaruste) L. Öljyn pikatyhjennysaukko (lisävaruste) Toiminta VAROITUS: Älä käytä polttoaineita, jotka eivät ole suositusten mukaisia polttoaineita, kuten E85:tä. Älä sekoita öljyä polttoaineeseen tai muuta moottoria käymään vaihtoehtoisilla polttoaineilla. Niiden käyttö vaurioittaa moottoria ja kumoaa moottorin takuun. Jottei polttoainejärjestelmään pääse syntymään hartsia, sekoita polttoaineeseen polttoaineen säilytysainetta. Katso kohta varastointi. Kaikki polttoaineet eivät ole samanlaisia. Jos moottori ei käynnisty helposti tai moottorin suorituskyky ei ole odotusten mukainen polttoaineen lisäämisen jälkeen, vaihda polttoaineenmyyjää tai polttoainemerkkiä. Tämä moottori on tarkoitettu toimimaan bensiinillä. Tämän moottorin pakokaasupäästöjen rajoitusjärjestelmä on EM (Moottorin modifikaatiot). Korkea ilmanala Yli 1524 metrin (5000 jalkaa) korkeudessa on käytettävä vähintään 85 oktaanista/85 AKI (89 RON) polttoainetta. Päästönormien täyttämiseksi moottorille on tehtävä korkean paikan säätö. Mikäli säätöä ei tehdä, laitteen suorituskyky heikkenee, polttoaineenkulutus lisääntyy ja päästöt lisääntyvät. Saat lisätietoja korkean paikan säädöstä valtuutetulta Briggs & Stratton-maahantuojalta. Korkean paikan sarjaa ei suositella käytettäväksi, mikäli moottoria käytetään alle 762 metrin (2500 jalkaa) korkeudessa. Polttoaineen lisääminen - kuva 3 Öljytilavuus (katso Tekniset tiedot -luku) VAROITUS Öljysuositukset Moottorin parhaan toiminnan takaamiseksi suosittelemme käytettäväksi Briggs & Strattonin takuuhyväksyttyjä öljyjä. Muita hyväksyttäviä pesevätyyppisiä öljyjä ovat SF, SG, SH, SJ. Älä käytä mitään lisäaineita. Käytettävän öljyn viskositeetti määräytyy ulkoilman lämpötilan mukaan. Valitse tästä taulukosta öljyn viskositeettiluokka, joka sopii odotettuun käynnistyslämpötilaan ennen seuraavaa öljynvaihtoa. 5W-30 Synteettinen 5W-30 10W-30

Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Polttoaineen lisääminen

• Sammuta moottori ja anna sen jäähtyä vähintään 2 minuuttia ennen polttoainetankin korkin irrottamista.
• Täytä säiliö hyvin ilmastoidussa tilassa.
• Älä ylitäytä tankkia. Jätä tankkiin noin 38 mm ilmatilaa, jotta polttoaineella on tilaa laajeta.
• Pidä polttoaine ja sen kaasut poissa kipinöiden, avotulen, sytytysliekin, kuumuuden tai muiden sytytyslähteiden läheisyydestä.
• Tarkasta polttoaineputket ja liittimet, tankki ja tankin korkki säännöllisesti halkeamien ja vuotojen varalta. Vaihda tarvittaessa.
• Jos polttoainetta läikkyy, käynnistä moottori vasta sen haihduttua.

1. Puhdista lika ja roskat tankin korkin ympäriltä. Irrota tankin korkki (A) (kuva 3).

2. Täytä polttonestesäiliö (B) bensiinillä. Täytä tankki täyttöaukon kierteiden alareunaan

(C) saakka, jotta polttoaineella on tilaa laajeta.

3. Kierrä korkki takaisin paikalleen.

Moottorin käynnistäminen - kuva 4

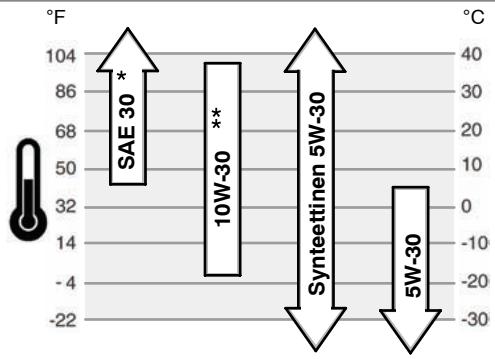

Alle 40°F (4°C) lämpötiloissa SAE 30 --öljyn käyttö johtaa huonoon käynnistyvyyteen. Yli 80°F (27°C) lämpötiloissa 10W-30-öljyn käyttö saattaa johtaa normaalia suurempaan öljynkulutukseen. Tarkista öljyn määrä normaalia useammin Öljyn tarkistaminen/lisääminen - kuva 2 Ennen öljyn lisäämistä tai tarkistamista

• Aseta moottori vaakasuoraan asentoon.
• Puhdista öljyntäyttöaukon ympärys liasta.

1. Irrota mittatikku (A) ja pyyhi se puhtaaseen kankaaseen (kuva 2).

2. Laita mittatikku takaisin paikalleen ja kiristä.

3. Irrota mittatikku ja tarkista öljyn määrä. Sen tulee olla mittatikun FULL-merkin (B)

4. Jos öljyä on vähän, lisää sitä hitaasti moottorin öljyntäyttöaukon kautta (C). Älä

ylitäytä. Lisättyäsi öljyn, odota minuutin ajan ja tarkista öljyn määrä sitten uudelleen. Huomaa: Älä lisää öljyä öljyn pikapoistoaukon kautta (L, kuva 1) (mikäli käytössä)

5. Aseta mittatikku paikalleen ja kiristä.

ÖLJYNPAINE Jos öljynpaine on liian pieni, painekytkin (jos sellainen on) joko pysäyttää moottorin tai aktivoi laitteiston varoituslaitteen. Jos näin käy, pysäytä moottori ja tarkista öljyn määrä mittatikulla. Jos öljytaso on ADD-merkin alapuolella, lisää öljyä, kunnes se saavuttaa FULL-merkin. Käynnistä moottori ja tarkista, että paine on oikea ennen kuin jatkat käyttöä. Jos öljyn määrä on ADD- ja FULL-merkkien välissä, älä käynnistä moottoria. Ota yhteyttä valtuutettuun Briggs & Strattonin jälleenmyyjään, jotta öljynpaineongelma saadaan korjattua. Polttoainesuositukset Polttoaineen on täytettävä seuraavat vaatimukset:

• Polttoaineen on oltava puhdasta, tuoretta ja lyijytöntä.
• vähintään 87 oktaanista/87 AKI (91 RON). Korkean ilmanalan käyttö, katso alempana annettavat ohjeet.
• Polttoaineessa saa olla enintään 10% etanolia (bensiini-etanoliseos) tai enintään 15% MTBE:tä (metyyli- tert-butyylieetteriä).

VAROITUS Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Moottorin käynnistäminen

• Varmista, että sytytystulppa, äänenvaimennin polttoainesäiliön korkki ja ilmanpuhdistin ovat paikoillaan ja tiukasti kiinnitettyjä.
• Älä käynnistä moottoria sytytystulpan ollessa irrotettuna.
• Jos moottori tulvii, laita kuristin (mikäli käytössä) auki/run-asentoon ja siirrä nopeudensäädin (mikäli käytössä) fast-asentoon ja yritä käynnistää, kunnes moottori lähtee käyntiin. VAROITUS Pakokaasut sisältävät hiilimonoksidia, joka on hajuton ja väritön, myrkyllinen kaasu.. Hiilimonoksidin hengittäminen saattaa aiheuttaa pahoinvointia, pyörtymisen tai kuoleman.
• Käynnistä ja käytä moottoria ulkona.
• Älä käynnistä moottoria sisällä, vaikka ovet tai ikkunat olisivat auki. VAROITUS: Kun tämä moottori lähtee Briggs & Strattonin tehtaalta, siinä ei ole öljyä. Lisää moottoriin öljyä tässä käyttöoppaassa annettujen ohjeiden mukaisesti ennen moottorin käynnistämistä. Mikäli käynnistät moottorin lisäämättä öljyä, moottori vaurioituu korjauskelvottomaksi eikä takuu korvaa vahinkoja.

1. Tarkista öljymäärä. Katso kappale Öljyn tarkistaminen/lisääminen.

2. Varmista, että laitteen voimansiirron säätölaitteet, mikäli käytössä, ovat vapaalla.

Tarkista näiden säätimien sijainti ja toiminta laitteen käsikirjasta.

3. Käännä polttoaineen sulkuventtiili (A), mikäli käytössä, on-asentoon (kuva 4). Katso

polttoaineen sulkuventtiilin sijainti ja toiminta laitteiston käyttöohjeesta.

4. Siirrä kaasuvipu (B) fast-

asentoon. Käytä moottoria fast -asennossa. Katso kaasuvivun sijainti ja toiminta laitteiston käyttöohjeesta.

5. Siirrä rikastinsäädin (C), tai yhdistetty rikastin-/kaasuvipu rikastus

Katso sijainti ja toiminta laitteiston käyttöohjeesta. -asentoon.

Huomaa: Rikastimen käyttö on tavallisesti tarpeetonta lämmintä moottoria käynnistettäessä. Huoltokaavio

6. Käännä sähkökäynnistimen kytkin (D) on-/start-asentoon (kuva 4). Katso kytkimen

sijainti ja toiminta laitteen käyttöoppaasta. 5 ensimmäisen käyttötunnin jälkeen HUOMAA: Mikäli moottori ei käynnisty kolmen yrityksen jälkeen, katso ohjeet sivulta BRIGGSandSTRATTON.COM kautta tai soita numeroon 1-800-233-3723 (Yhdysvalloissa).

8 tunnin välein tai päivittäin VAROITUS: Voit pidentää käynnistimen käyttöikää käynnistämällä moottoria vain lyhyitä jaksoja (korkeintaan viisi sekuntia kerrallaan). Pidä minuutin tauko käynnistysyritysten välillä.

7. Kun moottori on lämmennyt, siirrä rikastinvipu (C) run

Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman.

Älä sammuta moottoria käyttämällä kuristinta.

2. Kun moottori on sammunut, sulje polttoaineen sulkuventtiili(A), mikäli sellainen on

Suosittelemme, että otat yhteyttä mihin tahansa valtuutettuun Briggs & Stratton-huoltoliikkeeseen kaikissa moottoreiden huoltoa ja korjausta ja moottoreiden varaosia koskevissa kysymyksissä. Vaihda moottoriöljy Vaihda öljysuodatin (mikäli käytössä) Tarkista äänenvaimennin ja kipinäsuojain Vuosittain

1. Siirrä kaasuvipu slow-asentoon, käännä sitten avainkytkin (D) off-asentoon (kuva 4).

Irrota avain ja pidä se turvallisessa paikassa poissa lasten ulottuvilta. Käytä vain alkuperäisiä varaosia. Muut osat eivät ehkä toimi yhtä hyvin, voivat vaurioittaa tuotetta ja johtaa vammoihin. Lisäksi muiden osien käyttö voi mitätöidä takuun. Puhdista ilmansuodatin * Puhdista esisuodatin * Joka 50. tunti tai vuosittain VAROITUS Huolto Tarkista öljymäärä Puhdista äänenvaimentimen ja säätimien ympäristö. Puhdista sormisuojus/suojaritilä Joka 25. tunti tai vuosittain Moottorin sammuttaminen - kuva 4

Vaihda öljy Vaihda ilmansuodatin Vaihda esipuhdistin Vaihda sytytystulpat Puhdista jäähdytysjärjestelmä * Vaihda polttoainesuodatin Tarkasta venttiilivälys ** Puhdista useammin pölyisissä tai roskaisissa olosuhteissa. Ei tarvita, jollei moottorin toiminnassa havaita ongelmia. Kaasuttimen säätö Älä koskaan säädä kaasutinta. Kaasutin on säädetty tehtaalla toimimaan tehokkaasti useimmissa olosuhteissa. Mutta jos säätöjä on tehtävä, ota yhteyttä mihin tahansa Briggs & Strattonin valtuutettuun huoltoliikkeeseen. VAARA: Laitteen valmistaja on määritellyt suurimman moottorin käyntinopeuden. Älä ylitä tätä nopeutta. VAROITUS: Kaikki tämän moottorin valmistuksessa käytettyjen osien on oltava paikoillaan, jotta moottori toimisi kunnolla. Sytytystulpan vaihto - kuva 5 Päästökontrolli Tarkista tulpan väli (A, kuva 5) lankatulkilla (B). Säädä väli uudestaan tarpeen vaatiessa. Asenna tulppa paikalleen ja kiristä suositeltuun tiukkuuteen. Katso tulpan väliasetus tai tiukkuus kohdasta Tekniset tiedot. Huom: Eräissä maissa laki vaatii, että on käytettävä vastussytytystulppia sytytyksestä aiheutuvien häiriöiden vaimentamiseksi. Jos moottorissa on alun perin vastussytytystulppa, käytä samantyyppistä tulppaa myös jatkossa. Päästökontrollijärjestelmän osien vaihdon tai huollon voi suorittaa mikä tahansa pienkonekorjaamo tai yksityishenkilö. Takuukorjaukset tai --huollot voi suorittaa ainoastaan valtuutettu Briggs & Stratton-huoltoliike. Katso takuupäästötakuu. VAROITUS Tarkista äänenvaimennin ja kipinäverkko. Hallitsematon kipinöinti voi aiheuttaa tulipalon tai sähköiskun. Moottorin käynnistyminen vahingossa voi aiheuttaa vaaratilanteita ja henkilövahinkoja. Tulipalon vaara Ennen säätö- tai korjaustoimenpiteitä:

Irrota sytytystulpan johto ja pidä se erillään sytytystulpasta.

Käytä vain oikeita työkaluja.

Älä koske keskipakosäätimen jousiin, niveliin tai muihin osiin moottorin nopeuden säätämiseksi.

Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat.

Älä lyö vauhtipyörää vasaralla tai kovalla esineellä, koska vauhtipyörä voi hajota pirstaleiksi myöhemmin käytön aikana. Sytytyskipinän testaaminen:

Käytä ainoastaan hyväksyttyä kipinätesteriä.

Älä tarkista kipinää sytytystulpan ollessa irrotettuna.

VAROITUS Käyvä moottori tuottaa lämpöä. Moottorin osat, varsinkin äänenvaimennin, tulevat erittäin kuumiksi. Osien koskettaminen saattaa aiheuttaa vakavia palovammoja. Syttyvät roskat, kuten lehdet, ruoho, jne. saattavat syttyä palamaan. Anna äänenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä ennen kuin kosketat niitä.

• Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä.
• Asenna kipinäsuojain, mikäli laitetta käytetään metsäisessä, heinikkoisessa tai muuten helposti syttyvässä ja kuivassa maastossa. Tarkasta kipinäsuojaimen toimivuus säännöllisesti. Huomaa: Laitevalmistaja asentaa pakojärjestelmän osat. Halutessasi tietoja tietyistä huoltoa ja varaosia koskevista seikoista, ota yhteys laitevalmistajaan. Tarkista, onko äänenvaimentimessa murtumia, ruostetta tai muita vaurioita. Irrota kipinäsuojain, mikäli sellainen on käytössä ja tarkista, onko se vaurioitunut ja onko siinä hiilen aiheuttamia tukkeumia. Mikäli tarvitset varaosia, varmista, että käytät vain alkuperäisiä varaosia.

VAROITUS: Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat tai seurauksena voi olla tulipalo. BRIGGSandSTRATTON.COM Öljyn vaihto - kuva 6

6. Asenna kansi paikalleen.

VAARA: Jäteöljy on ympäristölle vaarallinen tuote ja on hävitettävä oikealla tavalla. Älä hävitä sitä talousjätteiden mukana. Tarkista paikallisilta viranomaisilta, huoltoedustajalta tai jälleenmyyjältä, miten öljy voidaan hävittää/kierrättää turvallisesti. Soikea ilmanpuhdistin Poista öljy

1. Irrota sytytystulpan johto (A) moottorin ollessa vielä lämmin ja pidä johto erillään

sytytystulpasta (kuva 6).

2. Irrota mittatikku (D).

Normaali öljynpoistoaukon tulppa

1. Irrota öljyntäyttöaukon tulppa (B). Valuta öljy hyväksyttyyn säiliöön.

Huomaa: Moottoriin voidaan asentaa mikä tahansa alla näkyvistä öljynpoistoaukon tulpista.

1. Irrota kansi (A, kuva 9).

2. Irrota suodatin (B) nostamalla sitä ylöspäin toisesta päästä.

3. Irrota esipuhdistin (C), mikäli käytössä, suodattimesta.

4. Puhdista lika suodattimesta taputtamalla sitä varovasti kovaa alustaa vasten. Mikäli

suodatin on erittäin likainen, vaihda tilalle uusi suodatin.

5. Pese esipuhdistin nestemäisellä pesuaineella ja vedellä. Anna sen kuivua sen

jälkeen perusteellisesti. Älä voitele esipuhdistinta öljyllä.

6. Asenna esipuhdistin suodattimeen.

7. Asenna suodatin moottorin pohjalle (D) ja paina alas siten, että se napsahtaa

2. Kun öljysäiliö on tyhjentynyt, asenna öljyntäyttöaukon tulppa paikalleen ja kiristä

tiukalle. Lisävarusteena saatava öljyn pikapoistoaukko

1. Irrota öljyn poistoletku (G, kuva 6) moottorin sivulta.

2. Käännä ja irrota öljynpoistoaukon tulppa (H). Laske öljynpoistoletku (I) varovasti

hyväksyttyyn astiaan (J).

3. Kun öljy on valunut pois, asenna öljynpoistoaukon tulppa paikalleen. Kiinnitä

öljynpoistoletku moottorin sivulle.

8. Asenna kansi paikalleen.

Polttoainesuodattimen vaihto - kuva 10 VAROITUS Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Öljynsuodattimen vaihto (mikäli käytössä) Katso vaihtovälit Huoltokaaviosta.

1. Valuta öljy pois moottorista. Katso osa Öljyn vaihto.

2. Irrota öljynsuodatin (C) ja hävitä se oikein. Katso kuva 7.

3. Ennen kuin asennat uuden öljynsuodattimen, voitele öljynsuodattimen tiiviste

kevyesti tuoreella öljyllä.

4. Kiristä öljynsuodatin käsin, kunnes tiiviste ottaa kiinni sovitteeseen. Kiristä suodatinta

sitten vielä 1/2 - 3/4 kierrosta.

5. Lisää öljyä. Katso kohta Öljyn lisääminen.

6. Käynnistä moottori ja anna sen käydä. Tarkista öljyvuotojen varalta, kun moottori

7. Pysäytä moottori ja tarkista öljytaso. Sen tulee olla mittatikun FULL-tasolla.

Pidä polttoaine ja sen kaasut poissa kipinöiden, avotulen, sytytysliekin, kuumuuden tai muiden sytytyslähteiden läheisyydestä.

Tarkasta polttoaineputket ja liittimet, tankki ja tankin korkki säännöllisesti halkeamien ja vuotojen varalta. Vaihda tarvittaessa.

Ennen polttoainesuodattimen asettamista takaisin paikalleen, tyhjennä polttoainesäiliö tai sulje polttoaineen sulkuventtiili.

Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat.

Jos polttoainetta läikkyy, käynnistä moottori vasta sen haihduttua.

1. Ennen polttoainesuodattimen (A, kuva 10) vaihtamista (mikäli käytössä) tyhjennä

polttoainesäiliö tai sulje polttoaineen sulkuventtiili. Muussa tapauksessa polttoainetta saattaa vuotaa, mikä aiheuttaa tulipalo- tai räjähdysvaaran. Aseta moottori vaakasuoraan asentoon. Puhdista öljyntäyttöaukon ympärys liasta. Katso öljytilavuus kappaleesta Tekniset tiedot. Irrota mittatikku (D) ja pyyhi se puhtaaseen kankaaseen (kuva 6). Kaada moottorin öljyntäyttöaukosta hitaasti öljyä (E). Älä ylitäytä. Kun öljyä on lisätty, odota minuutin ajan ja tarkista määrä sitten.

3. Aseta mittatikku paikalleen ja kiristä tiukalle.

4. Poista mittatikku ja tarkista öljyn määrä. Sen tulee olla mittatikun FULL-tasolla (F).

5. Aseta mittatikku paikalleen ja kiristä tiukalle.

3. Tarkista polttoaineletkut murtumien tai vuotojen varalta. Vaihda tarvittaessa.

Ilmansuodattimen huolto - kuva 8 Jäähdytysjärjestelmän puhdistus - kuva 11

2. Käytä pihtejä ja purista kielekkeitä (B), jotka ovat kiinnikkeissä (C). Liu’uta kiinnikkeet

sitten pois polttoaineensuodattimesta. Käännä ja vedä polttoaineletkut (D) irti polttoainesuodattimesta.

4. Vaihda polttoainesuodattimen tilalle alkuperäinen vaihtosuodatin.

5. Kiinnitä polttoaineletkut kiinnikkeillä kuvan osoittamalla tavalla.

VAROITUS VAROITUS Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman.

• Älä koskaan käynnistä tai käytä moottoria ilmansuodatin poistettuna. VAROITUS: Älä käytä suodattimen puhdistamiseen paineilmaa tai liuotinaineita. Paineilma voi vahingoittaa suodatinta ja liuottimet hajottavat sen. Ilmansuodattimessa käytetään joko tasaista tai soikeaa patruunaa. Joissakin malleissa on esipuhdistin, joka voidaan pestä ja käyttää uudelleen. Käyvä moottori tuottaa lämpöä. Moottorin osat, varsinkin äänenvaimennin, tulevat erittäin kuumiksi. Osien koskettaminen saattaa aiheuttaa vakavia palovammoja. Syttyvät roskat, kuten lehdet, ruoho, jne. saattavat syttyä palamaan.

Anna äänenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä ennen kuin kosketat niitä.

Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä. VAROITUS: Älä puhdista moottoria vedellä, sillä vesi voi tunkeutua polttoaineen joukkoon. Käytä moottorin puhdistamiseen harjaa tai kuivaa kangasta. Tasainen ilmansuodatin

1. Irrota kansi (A, kuva 8).

2. Irrota esipuhdistin (B), mikäli käytössä ja suodatin (C).

3. Puhdista lika suodattimesta taputtamalla sitä varovasti kovaa alustaa vasten. Mikäli

suodatin on erittäin likainen, vaihda tilalle uusi suodatin.

4. Pese esipuhdistin nestemäisellä pesuaineella ja vedellä. Anna sen kuivua sen

jälkeen perusteellisesti. Älä voitele esipuhdistinta öljyllä.

5. Asenna esipuhdistin ja suodatin moottorin pohjaan (D).

Tämä on ilmajäähdytteinen moottori. Lika ja roskat voivat estää ilman virtauksen ja aiheuttaa moottorin ylikuumenemisen, mikä heikentää moottorin tehoa ja lyhentää sen käyttöikää. Käytä harjaa tai kuivaa kangasta, kun haluat poistaa lian sormisuojasta/pyörivästä suojuksesta (A). Pidä nivelet, jouset ja säätimet (B) puhtaina. Äänenvaimentimessa tai sen läheisyydessä ei saa olla palavia epäpuhtauksia (kuva 11).

Varastointi VAROITUS Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Polttoaineen varastoiminen tai laitteen varastoiminen, kun tankissa on polttoainetta

• Älä varastoi lämmityskattilan, uunin, vedenlämmittimen tai muun kipinän aikaansaavan laitteen läheisyyteen, sillä ne voivat aiheuttaa bensiinihöyryn syttymisen. Polttoainejärjestelmä Polttoaine saattaa vanheta, mikäli sitä säilytetään yli 30 päivää. Vanhentunut polttoaine saattaa aiheuttaa happo- ja hartsimuodostumisen syntymisen polttoainejärjestelmään tai tärkeisiin kaasuttimen osiin. Pidä polttoaine tuoreena käyttämällä Briggs & Strattonin FRESH START® -polttoaineen lisäainetta, jota on saatavana nestemäisenä tai tiivistepatruunana. Moottorista ei tarvitse poistaa polttoainetta mikäli polttoaineeseen on lisätty lisäainetta ohjeitten mukaisesti. Anna moottorin käydä 2 minuutin ajan jotta lisäaine pääsee leviämään koko polttoainejärjestelmään. Moottori ja polttoaine voidaan varastoida enintään 24 kuukauden ajaksi. Mikäli polttoaineeseen ei ole lisätty lisäainetta, polttoaine on tyhjennettävä moottorista sopivaan astiaan. Anna moottorin käydä, kunnes se pysähtyy polttoaineen loppumisen vuoksi. Lisää polttoaineen lisäainetta varastointiastiaan, jotta polttoaine säilyy tuoreena. Moottoriöljy Vaihda moottoriöljy kun moottori on vielä lämmin. Vianetsintä Lisäohjeita huollon tekemiseksi löydät verkko-osoitteesta BRIGGSandSTRATTON.COM tai soita numeroon 1-800-233-3723. Tekniset tiedot Moottorin tekniset tiedot Moottorin tekniset tiedot Malli

Iskutilavuus 40,03 ci (656 cc) Iskutilavuus 44,18 ci (724 cc) Sylinterin halkaisija 2,970 in (75,43 mm) Sylinterin halkaisija 3,120 in (79,24 mm) Iskun pituus 2,890 in (73,41 mm) Iskun pituus 2,890 in (73,41 mm) Öljytilavuus 62 -- 64 oz (1,8 -- 1,9 L) Öljytilavuus 62 -- 64 oz (1,8 -- 1,9 L) Säätöarvot Säätöarvot Malli

• Moottorin teho laskee 3.5% jokaista 1000 jalkaa (300 metriä) kohti merenpinnan yläpuolella ja 1% jokaista 10° F (5.6° C) kohti lämpötilassa yli 77° F (25° C). Moottori toimii tyydyttävästi, mikäli se ei joudu yli 15° asteen kulmaan. Katso käyttöohjekirjasta turvalliset käyttörajat kaltevilla pinnoilla. Tärkeimmät huolto-osat n Huolto-osa Varaosanumero Huolto-osa Varaosanumero Ilmansuodatin, litteä

Bensiinin lisäaine 5041, 5058 Ilmansuodatin, soikea

Ilmansuodattimen esipuhdistin, soikea

n Suosittelemme, että otat yhteyttä mihin tahansa valtuutettuun Briggs & Stratton-huoltoliikkeeseen kaikissa moottoreiden huoltoa ja korjausta ja moottoreiden varaosia koskevissa kysymyksissä. Käytä vain aitoja Briggs & Stratton-varaosia.

Toukokuu 2008 RAJOITETTU TAKUU Briggs & Stratton Corporation korjaa tai vaihtaa veloituksetta kaikki moottorin osat, jotka ovat viallisia joko materiaalin tai työn tai kummankin osalta. Tämän takuun mukaan ostaja vastaa tuotteen kuljetuskustannuksista korjausta tai vaihtoa varten. Tämä takuu on voimassa alla esitetyn ajan ja alla esitetyillä ehdoilla. Selvitä takuuta koskevat palvelut lähimmältä huoltoedustajaltamme, jonka löydät verkkosivuiltamme BRIGGSandSTRATTON.COM, soittamalla numeroon 1-800-233-3723, tai ‘Keltaisilta sivuiltat. Muuta ilmaistua takuuta ei ole. Oletetut vastuut, mukaan lukien oletetut vastuut soveltuvuudesta tai sopivuudesta tiettyyn käyttötarkoitukseen, rajoittuvat yhteen vuoteen alkaen ostopäivästä tai lain sallimissa puitteissa torjutaan kaikki oletetut vastuut. Vastuu välillisistä vahingonkorvauksista takuun nojalla torjutaan lain sallimissa puitteissa. Joissakin maissa takuuajan rajoittamista ei sallita ja joissakin maissa takuun on katettava myös välilliset vahingot, joten yllä olevat rajoitukset eivät välttämättä koske Teitä. Tämä takuu antaa Teille nimenomaiset lailliset oikeudet ja Teillä voi olla myös muita Suomen lain mukaisia oikeuksia. NORMAALIT TAKUUEHDOT *

Merkki/Tuotetyyppi Yksityiskäyttö Kaupallinen käyttö Vanguardt 2 vuotta 2 vuotta Extended Life Seriest, I/C®, Intekt I/C®, Intekt Pro 2 vuotta 1 vuosi Valurautaisella Dura-Boret sylinteriputkella varustettu Snow Series MAXt 2 vuotta 1 vuosi Kaikki muut Briggs & Stratton-moottorit 2 vuotta 90 päivää

Käytössä ovat normaalit vakuutusehtomme, mutta joissakin tapauksissa takuu saattaa kattaa muutakin, jota ei ollut määritetty julkaisuajankohtana. Saat luettelon moottoriasi koskevista takuuehdoista menemällä osoitteeseen BRIGGSandSTRATTON.COM tai ota yhteys valtuutettuun Briggs & Stratton maahantuojaan.

Kotikäyttöön tarkoitetuissa varageneraattoreissa käytettäviä moottoreita koskee ainoastaan yksityiskäyttötakuu. Tämä takuu ei koske niiden laitteiden moottoreita, joita käytetään voiman tuottamiseen hyötykäytössä. Kilpa-ajoissa tai kaupallisilla tai vuokraradoilla käytettäviä moottoreita takuu ei koske. Takuuaika alkaa ostokuitissa mainitusta päivämäärästä ja koskien ensimmäistä omistajaa tai kaupallista loppukäyttäjää, ja on voimassa yllä mainitun ajanjakson. Tässä takuukirjassa “yksityiskäyttö” tarkoittaa yksityisten kuluttajien käytössä olevia talouksia. “Kaupallinen käyttö” tarkoittaa muita käyttökohteita, mukaan lukien kaupalliset, tuottoja tuottavat tai vuokraustarkoitukset. Jos moottori on ollut kaupallisessa käytössä, sitä pidetään sen jälkeen kaupalliseen käyttöön tarkoitettuna moottorina tämän takuun osalta. Mitään takuukorttia ei tarvita takuuhuollon saamiseksi Briggs & Stratton -moottoreille. ostokuitti on säilytettävä. Mikäli et esitä ostokuittia takuuhuoltoon tuotaessa, moottorin koodinumeroa käytetään takuuajan alkamispäivämääränä. Takuuehdot Briggs & Stratton suorittaa moottoreihinsa takuukorjauksia ja pahoittelee asiasta koituvaa vaivannäköä. Takuukorjauksia saavat suorittaa kaikki valtuutetut huoltopisteet. Useimmat takuukorjaukset hoidetaan rutiininomaisesti, mutta joskus takuukorjauspyynnöt eivät ole asianmukaisia. Jos asiakas on eri mieltä huoltopisteen päätöksestä, takuun voimassaolon toteamiseksi suoritetaan tutkimus. Pyydä huoltoa toimittamaan kaikki asiaa koskevat tosiasiat maahantuojalle tai tehtaalle tarkistusta varten. Jos maahantuoja tai tehdas päättää, että vaade on oikeutettu, asiakas saa täyden korvauksen viallisista osista. Asiakkaan ja jälleenmyyjän välisten väärinkäsitysten välttämiseksi alla on lueteltu muutamia moottorivaurioiden syitä, joita takuu ei kata. Normaali kuluminen: Moottorit, kuten kaikki mekaaniset laitteet, vaativat ajoittaista osien uusimista ja huoltoa toimiakseen kunnolla. Takuu ei korvaa normaalin kulumisen aiheuttamia korjauskustannuksia. Takuu ei esimerkiksi ole voimassa, jos moottorivaurio on tapahtunut väärinkäytön, säännöllisen kunnossapidon laiminlyönnin, kuljetuksen, käsittelyn, varastoinnin tai väärän asennuksen johdosta. Samoin takuu on mitätön, jos moottorin sarjanumero on poistettu tai moottoria on jollakin tavoin muutettu. Epäasianmukainen kunnossapito: Moottorin käyttöikä riippuu käyttöolosuhteista ja sen saamasta huolenpidosta. Eräitä laitteita, kuten jyrsimiä, pumppuja ja pyöriväteräisiä ruohonleikkureita käytetään hyvin usein pölyisissä tai likaisissa oloissa, jotka voivat johtaa ennenaikaiselta näyttävään kulumiseen. Takuu ei kata tällaista kulumista, kun se johtuu lian, pölyn tai sytytystulpan puhdistuksessa käytetyn hiekka-aineksen tai muun hiovan materiaalin pääsystä moottoriin epäasianmukaisen kunnossapidon seurauksena. Tämä takuu kattaa vain moottoriin liittyvät vialliset materiaalit ja/tai työvirheet eikä mitään vaihto-osia eikä korvausta laitteesta, johon moottori on kiinnitetty. Takuu ei myöskään kata seuraavista syistä johtuvia korjauksia:

Ongelmat aiheutuvat osista, jotka eivät ole alkuperäisiä Briggs & Stratton-osia.

Laitteen säätimet tai asennukset, jotka estävät käynnistyksen, heikentävät moottorin suorituskykyä tai lyhentävät sen elinikää. (Ota yhteys laitteen valmistajaan.)

Kaasutinvuodot, tukkeutuneet polttoaineputket, juuttuneet venttiilit tai muut vauriot ovat aiheutuneet likaantuneesta tai vanhasta polttoaineesta.

Osat, jotka ovat rikkoutuneet tai leikanneet kiinni puutteellisesta voiteluöljyn määrästä tai väärästä öljyn viskositeetista johtuen (tarkista ja lisää tarvittaessa sekä vaihda suositeltujen ajanjaksojen päästä.) OIL GARD -öljyvahti ei välttämättä sammuta käyvää moottoria. Moottorivaurio on mahdollinen jos öljytasosta ei huolehdita.

Moottoriin liittyvien osien tai kokoonpanojen korjaus tai säätö, kuten esim. kytkimet, voimansiirto, kaukosäätölaitteet, jne., jotka eivät ole Briggs & Strattonin valmistamia.

Osien vauriot tai kulumiset, jotka johtuvat moottoriin päässeestä liasta ilmanpuhdistimen epäasianmukaisen kunnossapidon seurauksena, osien kokoonpanosta tai muun kuin alkuperäisen ilmanpuhdistinelementin tai suodattimen käytöstä. Puhdista ja öljyä suositelluin aikavälein käyttäjän käsikirjassa mainitulla tavalla.

Osat, jotka ovat vaurioituneet ylikierrosten takia tai liiallisen kuumenemisen takia ruohon, roskien tai lian tukkiessa jäähdytysrivat tai juoksupyörän alueen, taikka vauriot, jotka ovat aiheutuneet moottorin käyttämisestä suljetussa tilassa ilman riittävää ilmanvaihtoa. Puhdista roskat moottorista suositelluin aikavälein käyttäjän käsikirjassa mainitulla tavalla.

Moottori tai laitteen osat ovat rikkoutuneet liiallisesta tärinästä, joka on aiheutunut moottorin löysästä kiinnityksestä, löysistä leikkausteristä, epätasapainossa olevista teristä tai löysistä tai epätasapainossa olevista tuulettimista, laitteen sopimattomasta kiinnityksestä moottorin kampiakseliin, ylikierroksista tai muusta väärinkäytöstä.

Taipunut tai rikkoutunut kampiakseli, jonka on aiheuttanut pyörivän ruohonleikkurin leikkausterän iskeytyminen kiinteään esineeseen tai liian tiukalla ollut kiilahihna. 10 Moottorin tavanomainen viritys tai säätö.

Moottorin tai moottorin osan pettäminen, ts. polttokammio, venttiilit, venttiili-istukat, venttiiliohjaimet tai palanut käynnistinmoottorin käämitys, joka on aiheutunut vaihtoehtoisten polttoaineiden käytöstä; näistä esimerkkeinä nestekaasu, maakaasu, käsitellyt bensiinit, jne. Takuuhuoltoa antavat vain Briggs & Stratton Corporationin valtuuttamat huoltokorjaamot. Lähimmän valtuutetun huoltoliikkeen löydät verkkosivulla BRIGGSandSTRATTON.com löytyvän jälleenmyyjäkartan avulla, soittamalla numeroon 1-800-233-3723 tai ‘Keltaisilta sivuiltat’.
