Generell informasjon

Informasjon om effektberegning

Den totale effektberegningen for individuelle bensinmotor modeller er merket i henhold til SAE (Society of Automotive Engineers) kode J1940 (Small Engine Power & Torque Rating Procedure), og merkeytelsen er oppnÄdd og korrigert i henhold til SAE J1995 (revisjon 2002-05). Momentverdiene ble beregnet ved 3060 rpm; hestekreffene ble beregnet ved 3600 rpm. Motorens virkelige bruttoeffekt vil vare lavere og pärvirkes blant annet av arbeidsforholdene og variasjoner fra motor til motor. När man tar i betraktning det store utvalget avprodukter som motorene er montert i og de varierende miljoforskriftene som gjelder for bruk uvstytret, sä vil ikke bensinmotoren oppnä merkeffekten när den den brukes i en gitt motordrevet maskin (den virkelige nettoeffekten). Denne forskjellen oppstår på grunn av diverse faktorer som inkluterer blant annet tilleggsutstyr (luftfilter, eksos, lading, kjøling, forgasser, drivstoffpumpe etc.), begrensninger av bruskområde, omgivelsetemperatureen som motoren arbeider i, (temperatur, faktigitet hoyde over havet), og variasjoner fra motor til motor. På grunn av begrensninger med produksjon og kapasitet kan Briggs & Stratton erstattte motorer i dette serien med en motor med hoyere merkeffekt.

Sikkerhetsvarselsymbolet braokes til à identifisere informationjom farlige situasjoner som kan fore til at toen skades. Et signalord (FARLIG, ADVLEAR et FORSIKTIG) er brukt dammed vardselsymbolet for a vishe hvor alvorlig den potensielle skaden kan vaere. I tillegg kan det vaere gitt et faresysymbol som viser til hva slags faresitsuajon det gelder.

FARLIG viser til en faresituasjon som vil fore til at noen blir drept allervorlig skadet hvis den ikke unngås.

ADVARSEL viser til en faresituasjon som kan fore til at noen blir drept aller alvorlig skadet hvis den ikke unngås.

FORSIKTIG viser til en faresitujasjon som kan fore til mindre ell er moderate skader hvis den ikke unngås.

FORSIKTIG, brukt uten varselsymbolet, viser til en situasjon som kan fore til atprodukter blir skadet.

ADVARSEL

Avgasser fra cette motoren ineholder kjemikalier som ifolge staten California er krettfremkallende og forarsaker fosterskader aller andre skader pa forplantningssystemet.

ADVARSEL

Briggs & Stratton verken godkjenner aller autoriserer bruk av disse motorene på 3-hjuls terrengkjoretoy (ATV'er), motorsykler, gocarter til lek/fritidsbruk, flyprodukter eri kjoretoy som skal brukes i konkuranssammenheng. Bruk av disse motorene i slikeammenhenger kan resultere i skade på eiendom, alvorlige personskader (inkludert lammelse) og til og med dodsulykker.

FORSIKTIG: Denne motoren ble sendt fra Briggs & Stratton uten olje. Før du starter motoren, mag du sorge for á fylle olje på den sikl som beskret i dette handboken. Hvis motoren startes uten olje, vil den bli fullstendig ødelagt og garantien vil ikke være gyld.

ADVARSEL

Pafylling av drivstoff

• Slå AV motoren og la den avkjøle seg i minst 2 minutter För drivstoffflokket tas av.
• Drivstofftanken skal fylles utendors eller på et sted med god ventilasjon.
• Drivstofftankenmökke overfylles. Fyll tanken opp til ca. 38 mm nedenfor toppen av halsen sik at drivstoffet har plass til ä utvide seg.
• Hold bensin unna gnister, Åpne flammer, sparebluss, varme, og andre antenningskilder.
• Sjekk drivstoffslanger, tank, lokk, og fester ofte for Å se om de har sprekker eller lekkasjer. Skift ut der det er nødvendig.
• Hvis det er blitt sølt drivstoff må du vente til det har fordampet før motoren startes.

Start av motoren

Pass på at tennpluggen, ekspollen, drivstoffflokket og luftfilteret (hvis monter) sitter godt på plass.
- Motoren må ikke dreies rundtærtenpluggen er tatt ut.
- Hvis drivstoff hem rent over, settes chokes (hvis monter) i stillingen OPEN/Run (äpen/kjør), gassen (hvis monter) på FAST (hurtig) og motoren dreies rundt til den starter.

Bruk av utstyret

• Motoren eller utstyret på ikke veltes i en på skarp vinkel at bensin kan renne ut.
• Motoren på旅游度假 spots ved á kvele forgasseren.
• Motoren på aldri startes eller kjores uten at luftfilteret er montert (hvis montert).

Nar oljen skiftes

• Hvis oljen tommas ut fra oljepafyllingsroret oppa motoren, ma drivstoffanken vaere tom, ellers kan drivstoff renne ut og forarsake brann erkspljon.

Transport av utstyret

• Må Transporteres med TOM bensintank, eller STENGT bensinkran.

Lagring/oppbevaring av bensin eller utstyr med drivstoff på tanken

• Må ikke lagres iærheten av fyringsanlegg, owner, varmtvannsberedere eller annet utstyr med sparebluss aller andre varmekilder, fordi de kan antennene bensingass.

ADVARSEL

Det vil dannes gnister nár motoren startes.

Gnister kan antenna brennbar gass som befinner seg i naerheten.

Dette kan fore til at det oppstár en eksplosjon eller brann.

• Hvis det lekker naturgass aller LP-gass i naerhen,andise du icke starte motoren.
• Ikke bruk "startgass" da denen gassen er brannfarlig.

ADVARSEL

Motorer produserer kulloksid som er en luktfri og fargeløs giftgass.
Innanding av kulloksid kan före til kvalme, besvimelseller dodsfall

• Motoren må startes og brukes utendors.
• Motoren må ikke startes og kjøres på et innelukket område, selv om dörer eller vinduer står øpne.

ADVARSEL

Hurtig tilbakespoling av startsnoren (tilbakeslag) vil trekke händen og armen raskere mot motoren enn du klarer à slippe taket.

Dette kan resultere i beinbrudd, blamerker aller forstuving.

När motoren skal startes, trekk sakte i startsnoren helt til du kjenner at det er motstand og trekk s raskt i den for a unnga tilbakeslag.
- Ta av alt pâmonert utstyr/motorbelastninger För motoren startes.
- Maskinkomponenter som er monter direkte, sik som, men/DDke begrenset til, kniver, viftehjul, remskiver, kjedehjul etc., ma sitte godt fast.

ADVARSEL

Hender, føtter, hær, klesplagg eller smykker kankommen i kontakt med roterende deler eller sette seg fast i dem.

Dette kan fore til traumatisk amputasjon av legemsdeler erler store sarskader.

• Dekslene må alltiditet pól plass nár utstyret er i bruk.
• Hold hender og føtter borte fra roterende deler.
• Sett opp langt hare og ta av smykker.
• Du MMAke ha pà deg lolestittende klær, snorer som henger lost ell er noe annet som kan sette seg fast i maskinen.

ADVARSEL

Motorer som er i gang produserer varme. Motordeler, spesielt eksospotten, blir meget varm.

Beröring av slike deler kan forårsake alvorlige brannskader.
Brennbart materiale, slick som lov, gress, småkratt etc., kan antennes.

• Vent til ekspollen, motorslinderen og ribbene blir kalde ffor du tar pä dem.
  Fjern brenbart rusk som har samlet seg i området rundt ekspotten og cylinderten.
• Monter en gnistfanger og pass på at den er i god stand for utstyret brukes på skogbunner eller udyrket land med gress erller kratt. Dette er påkrev i California (seksjon 4442 i California Public Resources Code). Andre steder kan ha liknende lover. Offentlige lover gjelder på offentlig land.

ADVARSEL

En tilfeldig gnist kan forarsake brann eller elektrisk stot. Tilfeldig start kan resultere i at du blir sittende fast i maskineriet, traumatisk amputasjon av legemsdeler erller sarskader. Brannfare

För justering ellre reparasjoner utføres:

• Ta av tennpluggkabelen og hold den unna tennpluggen.
  Koble fra den negative batteripolen (gjelder kun motorer med elektrisk start).
• Bruk kun korrekt verktøy.
• Ikke kluss med regulatorfjaerene, forbindelsesleddene aller andre deler for Å öke mortortallet.
• Reservedelene på vår av samme type og installereres i samme posisjon som originaldelene.
• Det mä aldri brukes en hammer eller annen hard gjenstand fordi svinghjulet kan sprekke senere under drift.

Testing av gnist:

• Bruk en godkjent gniststester.
• Du må ikke undersøke om det er gnist mens Tennpluggen er tatt ut.

Egenskaper og betjening

Sammenlign illustrasjonen 1 med motoren for 日 blkjent med hvor de forskjellige kontrollene og justeringene er plassert.

A. Motoridentifikasjon Modell Type Kode
B. Tennplugg
C. Luftfilter
D. Peilestav
E. Oljeavlopsplugg
F. Roterende deksel
G. Oljefilter (valgfritt)
H. Elektrisk starter
I. Forgasser
J. Drivstofffilter (valgfritt)
K. Drivstoffpumper (valgfritt)
L. Hurtigtommingsanordning for olje (valgfritt)

Funksjon

Oljekapasitet (se under Spesifikasjoner)

Anbefalt olje

Vi anbefaler bruk av Briggs & Stratton oljer som er godkjent under garantien for a fä den beste ytelsen. Andre oljer av hoy kvalitet er akzeptable hvis de er klassifisert for service SF, SG, SH, SJ erhøye. Det skal inte broke spasiele tilsetningsmidler.

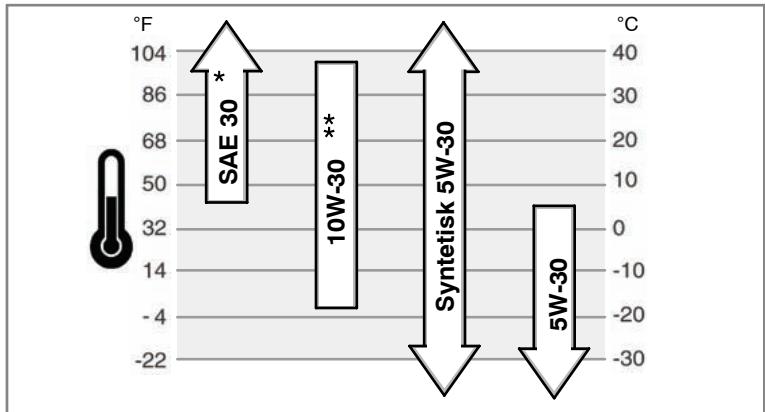

Utetemperaturen er avgjorende for valg av riktig oljeviskositet til motoren. Bruk tabellen for a velge den Beste viskositeten for det sanssynlige temperaturområdet.

• Bruk av SAE 30 oljer i temperaturer under 40^ ( 4^ ) vil fore til at motoren blir vanskelig Å starte.
  ** Bruk av 10W-30 i temperaturer over 80^ (27^) kan fere til økt oljeforbruik. Oljenivæt ma sjekkes oftere.

Hvordan oljen sjekkes/fylles pà - Figur ②

Før oljen fylles p 豆 og sjekkes

• Sett motoren vannrett.
  Rengjor omraret rund oljepafyllingen.
• Ta ut peilestaven (A) og tork av den med en ren klut. (Figur 2).
• Sett inn peilestaven og skru den fast.
• Ta ut staven og sjekk oljenivået. Sjekk at oljen nár opp til FULL-merket (B) på peilestaven.
• Hvis nivæt er lav't, fylles oljen på veg á helle den sakke i oljepafyllingshullet (C). Ikkke fyll på for mye. Vent i ett minutt etter at oljen er yfyt og sjekk sä oljenivæt på nytt. Obs: Oljenmökke fylles i hurtigtømmingsanordningen for olje (L, Figur 1) (hvis montert).
• Sett peilestaven tilbake og skru den fast.

Oljetrykk

Hvis oljetrykket er for lav't, vil en oljetrykkbryter (hvis montert) enten stanse motoren ellerektive en varselanordning pa utstyret. Hvis dette skjer, stans motoren og sjekk oljenivæt med peilestaven.

Hvis oljenivæt er nedenfor ADD (fyll) merket, fylles olje opp til FULL-merket. Start motoren og sjekk at oljetrykke er riktig for du fortsetter arbeidet.

Hvis oljenivåt ligger mellom ADD (fyll) og FULL-merkene, má du ilkke starte motoren. Ta kontakt med en autorisert Briggs & Stratton forhandler for á fā reparert oljetrykkproblemet.

Anbefalt drivstoff

Bensinen m'oppfylle disse kravene:

• Ren, ny, blyfri bensin.
• Minst 87 oktan/87 AKI (91 RON). Se under for bruk i store høyder.
• Bensin med opp til 10% etanol (gasohol) eller opp til 15% MTBE (methyltertjaerbutoyleter) kan brukes.

Drivstoffsystemet beskyttes mot gummibeegg ved Å blande en drivstoffstabilisator i drivstoff. Se Lagring. Det finnes forskjellige typer drivstoff. Hvis det oppstår problemer med start, bytt drivstoffleverandør aller forsøk et annet merke. Disse motorene er sertifiserte for bruk av bensin. Avgasskontrolsystemet på这部分 motoren er EM (Engine Modifications - Motormodifikasjoner).

Store hýnder over havet

Bruk av bensin med et minsteoktan på 85/85 AKI (89 RON) i hóyder over 1524 meter er akseptabelt. Det er nödvendig Å justere motoren for bruk i store hóyder over havet for á tilfredsstille forskrittene for avgassutslipp. Hvis motoren brukes uten denen justeringen, vil det fère til dārlige prestasjon, økt bensinforbruk og større avgassutslipp. Ta kontakt med et Briggs & Stratton autorisert forhandlerverksted for á fä informasjon om á justere motoren for bruk i store hóyder over havet.

Bruk av motoren i høyder under 762 meter nár den er justert for bruk i store høyder anbefales ikke.

Slav motoren og la den avkjole seg i minst 2 minutter for tanklokket tas av.
- Fyll bensintanken utendørs eller på et sted med god ventilasjon.
- Drivstofftanken pågressive overfylles. Fyll tanken opp til ca. 38 mm nedenfor toppen av halsen slick at drivstoffet har plass til ä utvide seg.
- Hold bensin unna gnister, Åpne flammer, sparebluss, varme, og andre antenningskilder.
- Sjekk drivstoffslanger, tank, lokk, og fester ofte for Å se om de har sprekker eller lekkasjer. Skift ut der det er nødvendig.
Hvis det er blitt solt bensin ma du vente til den har fordampet for motoren startes.

1. Rengjør området rundt tankloket. Ta av lokket (A) (Figur 3).
2. Fyll drivstofftanken (B) med bensin. Bensinen må ha tilstrekkelig med plass til ä utvide seg, og må derfor kun fylles opp til bunnen av drivstofftankens päfyllingshals (C).
3. Sett lokket på drivstofftanken.

Slik startes motoren - Figur 4

ADVARSEL

Bensin og bensingass er meget brannfarlig og eksplosiv. En brann eller eksplosjon kan fore til alvorlige brannskader eller dodsfall.

Start av motoren

Pass pata tennpluggen, eksospotten, bensinlokket og luftfilteret sitter plass.
- Motoren må ikke dreies rundtår tennpluggen er tatt ut.
- Hvis drivstoffe har rent over, settes choken (hvis moniert) i stillingen open/run (äpen/kjör), gassen (hvis moniert) på fast (hurtig) og motoren dreies rundt til den starter.

ADVARSEL

Motorer produserer kulloksid som er en luktfri og fargeløs giftgass.
Innanding av kulloksid kan fore til kvalme, besvimelseller dodsfall.

• Motoren på startes og brukes utendørs.
• Motoren på旅游度假 park, skjøres på et innelukket område, selv om dører eller vinduer står øpne.

FORSIKTIG: Denne motoren ble sendt fra Briggs & Stratton uten olje. Før du starter motoren, må du sørge á fylle olje på den sik som beskrevi i dette handboken. Hvis motoren startes uten olje, vil den bli fullstendig ødelagt og garantien vil ikke være gyldig

1. Sjekk oljenivæt Se under Hvordan oljen sjekkes/fylles.

2. Sjekk at drivkontrollene på utstyret (hvis monter) er slätt av. Sehandboken som tilhörer utstyret for plassering og bruk av disse kontrollene.

3. Drei drivstoffkranen (A), hvis montert, i stillingen "on" (pá) (Figur 4). Se i handboken som tilhorer utstyret for á finne ut hvor drivstoffkranen er plassert og hvordan den brukes.

4. Sett gasskontrollen (B) på "fast" (hurtig). Motoren kjøres med gassen i denen stillingen . Se i handboken som tilhører utstyret hvor gasskontrollen er plassert og hvordan den brukes.
5. Sett choken (C), ellr den kombinerte choke/gasshendelen i choke stilling | Se i handboken som tilhorer utstyret hvor choken er plassert og hvordan den brukes. Obs: Det er vanligvis不克 nadvendig Å bruke choken när man starter en varm motor.
6. Drei den elektriske startbryteren (D) i stillingen on/start (på/start) (Figur 4). Se i handboken hvor denen bryteren er plassert og hvordan den brukes.

OBS: Hvis/DD meoton starter etter tre forsok, gå til BRIGGSandSTRATTON.COM.
eller ring 1-800-233-3723 (i USA).

FORSIKTIG: Bruk korte startsykluser (maks. fem sekunder) for Å forlenge starterens levetid. Vent ett minut mellom hver startsyklus.

• Motoren på不住 stoppes ved á kvele forgasseren.

• Flytt gasshendelen i stillingen "slow" (sakte), vri nokkelteren (D) i stillingen "off" (av) (Figur 4). Ta ut nokkelen og legg den på et trygt sted utenfor barns rekkevidde.

• Nár motoren har stanset, stenges drivstoffkranen (A), hvis montert.

Vedlikehold

Bruk kun originale resedeler. Andre deler kan fungere darelig, skade maskinen og fere til persorskader. Bruk av andre deler kan ogsa fore til at garantien ugyldiggjores.

Vi anbefaler at du tar kontakt med et Briggs & Stratton autorisert forhandlerverksted for Å fæ utfør alt vedlikeholdsrarbeit og service av motoren og de tilhørende delene.

FORSIKTIG: Alle komponenter som er brukt i denen motoren ma vare monter for at den skal fungerer riktig.

Utslippskontroll

Vedlikethold, utskifting eller reparasjon av avgasskontroll anordninger kan utfores av alle verksteder erder individer som reparer sma off-road motorer. For a fá "kostnadsfr" service av avgasskontroller ma imidlertid arbeidet utfores hos en forhandler med autorisason fra fabrikken. Se avgass garantien.

ADVARSEL

En tilfeldig gnist kan forårsake brann eller elektrisk stot.
Tilfeldig start kan resultere i at du blir sittende fast i maskineriet, traumatisk amputasjon av legemsdeler erller sãrskader.
Brannfare

Før justering ellre reparasjoner utfores:

Koble fra tennpluggkabelen og hold den unna tennpluggen.
- Bruk kun korrekt verktøy.
- Ikke kluss med regulatorfjærene, forbindelsesleddene eller andre deler for øke morturtallet.
- Reservedelene på vår av samme type og installereres i samme posisjon som originaldelene.
- Det mä aldri brukes en hammer aller annen hard gjenstand fordi svinghjulet kan sprekkesenere under drift.

Testing av gnist:

Bruk en godkjent gnisttester.
- Du@må ikke undersøke om det er gnist mens tennpluggen er+tatt ut.

Vedlikeholdsskjema

De Forste 5 timene

• Skift olje

Etter 8 timer aller daglig

• Sjekk oljenivået i motoren
  Rengjør området rundt ekspotten og kontrollene
• Rengjør fingerskyddet/den roterende nettingen

Etter 25 timer aller en gang i Året

Rens luftfilteret *
- Rens forfilteret *

Etter 50 timer aller en gang i Året

• Skift motorolje
• Bytt oljefilter (hvis montert)
• Sjekk ekssospotten og gnistfangeren

En gang i Året

Bytt luftfilter
Bytt forfilter
- Bytt tennplugger
Rens luftkjolingsanlegget *
- Skift drivstofffilter
- Sjekk ventiliklaringen

• Rengjør oftere hvis arbeidsforholdene er veldig støvete eller hvis mye rusk viryles opp i luften.
  ** Unodvendig hvis det ikke er problemer med motorytelsen

Justering avforallgasseren

Du mä aldi juste forgasseren selv. Forgasseren ble innstilt pa fabrikken sikr at den fungerer effektiv under de fleste forhold. Hvis det imidlertid er nodvendig Å justere den, ta kontakt med et Briggs & Stratton autorisert forhandlerkysted som kan utføre arbeidet

FORSIKTIG: Produsenten av utstyret som deutsche motoren er montert i, har gitt en topphastiget som motoren skal gå med. Denne hastigheten må ikke overskrides.

Slik skiftes tennpluggen - Figur 5

Sjekk elektradeavstanden (A, Figur 5) med en folelare (B). Juster avstanden om nodsvendig. Sett inn tennplugden og trekk den til med anbefalt moment. Elektrodeavstand og momtst ar under Spesifikasjoner.

Obs: På enkelte steder må man i henhold til lokale forskritter bruke en tennplugg av resistortypen for radiodemping. Hvis davon motoren opprinnelig hadde en resistortennplugg, må man benytte samme type veg utskifting.

Sjekk eksospotten og gnistfangeren

ADVARSEL

Motorer som er i gang produserer varme. Motordeler, speielt ekssospotten, blir meget varm.

Berøring av slike deler kan forårsake alvorlige brannskader.

Brennbart materiale, sik som lov, gress, småkratt etc., kan antennes.

• Vent til eksospotten, motorsyländeren og ribbene blir kalde for du tar pa dem.
  Fjern brennbart materiale som har samlet seg i omraretrend ekspospitten og cylindrender.
• Monter en gnistfanger og pass på at den er i god stand for utstyret brukes på skogbunner eller udyrket land med gress erller kratt. Dette er påkrevd i California (seksjon 4442 i California Public Resources Code). Andre steder kan ha liknende lover. Offentlige lover gjelder på offentlig land.

Obs: Delene i avgassystemet ble monert av maskinprodusenten. Ta kontakt med maskinprodusenten for Å få noyaktig informasjon om vedlikehold og skiffe av deler. Sjekk om ekspollen har sprekker, korrosjon aller andre skader. Ta av gnistfangeren, his vontert, og sjekk om den er skadet erull ful av som. Hvis det er nodvendig Å brukereservedeler, er det viktig Å kun bruke originale resvededeler.

ADVARSEL: Reservedeler må vare de samme som de originale delene og de må moneres i samme stilling, hvis ikke kan det oppsta brann.

Slik skiftes oljen - Figur 6 7

FORSIKTIG: Brukt olje er et farlig avfallsprodukt som mA kasseres i henhold til forskrittene. Den mA盗窃 kasseres sammen med husholdningsavfall. Snakk med lokale myndigheter, serviceverkstedet eter forhandleren for a finne ut hvor oljen trygt kan kasseres/resirkuleres.

Tomming av olje

1. Slå av motoren og ta av tennpluggkabelen (A) mens motoren fremdeles er varm. Pass på at kabelen/DDKE kommer i kontakt med tennpluggen(Figur 6).
2. Ta ut peilestaven (D).

Standard oljetappeplugg

1. Ta ut oljetappepluggen (B). Tøm oljen i en godkjent beholder.

Obs: Alle oljetappepluggene som er vist nedenfor kan brukes til motoren.

1. Sett inn oljetappepluggen igjen og trekk den godt til etter at oljen er tomt ut.

Valgfri hurtigtoemmingsanordning for olje

1. Ta av oljetommeslangen (G, Figur 6) på sider av motoren.
2. Skru av oljetammelokket (H). Senk hurtigtommingsanordningen (I) forsiktig ned i en godkjent beholder (J).
3. Sett på oljetömmelokket etter at oljen er tømt ut. Monter oljetömmeslangen på sider av motoren,

Bytt oljefilter (hvis montert)

Intervallene for bye t sär i Vedlikeholdstabellen.

1. Təm oljen ut av motoren. Se Tømming av olje.
2. Fjern oljefilteret (C) og kast det i henhold til forskrittene. Se Figur 7.
3. Før det nye oljefilteret monteres skal pakningen på filteret smores med litt ren, ny olje.
4. Skru inn filteret for hand helt til pakningenkommen i Kontakt med oljeffilteradapteren. Deretter strammes oljeffilteret 1/2 til 3/4 omdreininger.
5. Fyll pə olje. Se Pafylling av olje.
6. Start motoren og la den gå. Se etter oljelekkasjer mens motoren varmes opp.
7. Stopp motoren og sjekk oljenivæt. Det skal nä opp til FULL-merket på peilestaven.

Pafylling av olje

• Sett motoren vannrett.
  Rengjor omradyet rund oljepafyllingen.
  Se under Spesifikasjoner for oljekapasiteten
• Ta ut peilestaven (D) og tork av med en ren klut (Figur 6).
• Hell oljen sakke i oljepafyllingshullet (E). Det må ikke vare for fullt Nár oljen er fyt t pa, ma du vente i ett minutt og deretter sjekke oljenivæt pa nytt.
• Sett inn peilestaven og skru den fast.
• Ta ut peilestaven og sjekk oljenivæt. Oljenivæt skal på opp til FULL-merket (F) på peilestaven
• Sett inn peilestaven og skru den fast.

Slik utføres service på luftfilteret - Figur 8 9

ADVARSEL

Bensin og bensingass er meget brannfarlig og eksplosiv. En brann eller eksplosjon kan fore til alvorlige brannskader eller dodsfall.

• Motoren på aldrí startes eller kjores uten at luftfilteret siter på plass.

FORSIKTIG: Bruk aldri trykkluft eller lsemidler til a rengjore filteret. Trykkluft kan skade filteret, og lsemidler vil opplose det.

Lufffiltersystemet har enten en flat uller en oval kassett. Noen modeller har ogsa et forfilter som kan vaskes og brukes om igjen.

Flattluftfilter

1. Ta av dekslet (A, Figur 8).
2. Ta ut forfilteret (B), hvis montert, og filteret (C).
3. Bank filteret lett mot en hard flate for Å lösne rusk etc. His filteret er veldig skittent, mä det skiftes ut.
4. Vask forfilteret i et flytende vaskemiddel og vann. La det lufttorke til det er helt tort. Forfilteret skal ilke oljes.
5. Sett det tøre forfilteret og filteret inn i motorens bunn(D).
6. Sett på dekslet

Ovalt luftfilter

1. Ta av dekslet (A, Figur 9).
2. Filteret (B) tas av ved a lofte enden pa det.
3. Ta forfilteret (C), hvis montert, av filteret.
4. Bank filteret lett mot en hard flate for Å lösne rusk etc. His filteret er veldig skittent, mä det skiftes ut.
5. Vask forfilteret i et flytende vaskemiddel og vann. La det lufttorke til det er helt tort. Forfilteret skal ilke oljes.
6. Sett det tøre forfilteret på filteret.
7. Sett filteret i motorens bunn (D) og trykk det ned til det smekkes pa plass.
8. Sett på dekslet

Slik skiftes drivstofffilteret - Figur 10

ADVARSEL

Bensin og bensingass er meget brannfarlig og eksplosiv. En brann eller eksplosjon kan fore til alvorlige brannskader aller dodsfall.

• Hold bensin unna gnister, Åpne flammer, sparebluss, varme, og andre antenningskilder.
• Sjekk drivstoffslanger, tank, lokk, og fester ofte for Å se om de har sprekker eller lekkasjer. Skift ut der det er nødvendig.
  Tom drivstofftanken aller steng drivstoffkranen for drivstofffilteret skiftes.
• Reservedelene违法犯罪
• Reservedelene
• Reservedelene
• Reservedelene
  Hvis det er blitt solt bensin ma du vente til den har fordampet for motoren startes.
• For drivstofffilteret skiftes (A, Figur 10), hvis montert, ma drivstofftanken toms更是 drivstoffkranen stenges. Hvis icke dette gjores, kan drivstoff renne ut og forarsake brann erller eksplosjon.
• Bruk en tang til á klemme sammen tappene (B) pá klemmene (C), og skyv deretter klemmene bort fra drivstofffilteret. Vri og trekk drivstoffledningene (D) av drivstofffilteret.
• Sjekk om det er sprekker eller lekkasjer i drivstoffledningene. Skift ut der det er nadvendig.
• Drivstofffilteret mskiftes ut med et originalt filter.
• Fest drivstoffledningene med klemmene sik som vist..

Slik renses luftkjolingsanlegget - Figur ⑪

ADVARSEL

Motorer som er i gang produserer varme. Motordeler, spesielt ekssospotten, blir meget varm.

Beröring av slike deler kan forårsake alvorlige brannskader.

Brennbart materiale, slick som lov, gress, smakratt etc., kan antennes.

• Vent til ekspollen, motorslinderen og ribbene blir kalde ffor du tar pà dem.
• Fjern brenbart materiale som har samlet seg i området rundt eksospotten og cylinderten.

FORSIKTIG: Motoren må aldri rengjores med vann. Vann kan foruren drivstoffsystemet. Bruk en børste eller en tør klut til Å rengjøre motoren.

Dette er en luftkjolt motor. Skitt eller rusk kan blokkere luftstrammen slick at motoren overpopphetes. Dette forer til darlig ytelse og unodvendig slitasje på motoren.

Bruk en borste aller en torn klut til Å fjerne partikler fra fingerskyddet/den roterende nettingen (A), Forbindelsesledd, fjær og kontroller (B) ma holds rene. Sorg for at det ikke er brenbart materiai i området rund og bak ekssospotten (Figur 11).

Lagring/oppbevaring

ADVARSEL

Bensin og bensingass er meget brannfarlig og eksplosiv. En brann eller eksplosjon kan fore til alvorlige brannskader aller dodsfall.

Lagring/oppbevaring av bensin eller maskiner med drivstoff på tanken

Drivstoff kan ble harskt hvis det lagres i mer enn 30 dager. Harskt drivstoff forrsaker at det dannes syre- og gummbelegg i drivstoffsystemet erer pa viktige forgasserdeler. Drivstoff holdes ferskt ved Å bruke Briggs & Stratton FRESH START ^© drivstoffstabilisator som er tilgengeling som et flytende tilsetningsmiddel aller en patron med drypptilforsel av konsentrat.

Det er ikke nodsvendig á toemme motoren for bensin hvis det brukes en drivstoffstabilator i henhold til bruskanvisningen. La motoren gà i 2 minutter for á sirkulere stabilisatoren i drivstoffsystemet. Motoren og drivstoffet kan da lagres i opp til 24帽子eder.

Skift olje mens motoren ennå er varm.

Feilsøking

Trenger du hjelp? Gà til BRIGGSandSTRATTON.COM aller ring 1-800-233-3723.

Spesifikasjoner

Motorspesifikasjoner
Modell	400000
Sylindervolum	40,03 ci (656 ccm)
Sylinderboring	2,970 in (75,43 mm)
Slaglengde	2,890 in (73,41 mm)
Oljekapasitet	62 - 64 oz (1,8 - 1,9 l)

Motorspesifikasjoner
Modell	440000
Sylindervolum	44,18 ci (724 cc)
Sylinderboring	3,120 in (79,24 mm)
Slaglengde	2,890 in (73,41 mm)
Oljekapasitet	62 - 64 oz (1,8 - 1,9 l)

Spesifikasjoner for vedlikehold *
Modell	400000
Tennpluggens elektrodeavstand	0,030 in (0,76 mm)
Tiltrekningsmoment for pennplugg	180 lb-in (20 Nm)
Tennspolens luftspalte	0,008 - 0,012 in (0,20 - 0,30 mm)
Inntaksventil klaring	0,004 - 0,006 in (0,10 - 0,15 mm)
Eksosventil klaring	0,004 - 0,006 in (0,10 - 0,15 mm)

Spesifikasjoner for vedlidgehold *
Modell	440000
Tennpluggens elektrodeavstand	0,030 in (0,76 mm)
Tiltrekningsmoment for pennplugg	180 lb-in (20 Nm)
Tennspolens luftspalte	0,008 - 0,012 in (0,20 - 0,30 mm)
Inntaksventil klaring	0,004 - 0,006 in (0,10 - 0,15 mm)
Eksosventil klaring	0,004 - 0,006 in (0,10 - 0,15 mm)

* Motorytelsen vil reduseres med 3,5% for hver 300 meter over havet, og med 1 % for hver 10^ F (5.6^) over 77^ F (25^) . Motoren vil fungere tilfredsstellende med en vinkel opp til 15^ . Se maskinens bruksanvisning for tillatt trygg arbeidsvinkel i bakker.

Vanlige res
Reservedel	Del nummer
Luftfilter, flatt	499486
Forfilter for luftfilter, flatt	273638
Luftfilter, oval	792105
Forfilter for luftfilter, oval	792303
Olje - SAE 30	100028
Oljefilter	492932

vedeler √
Reservedel	Del nummer
Drivstofffilter	691035
Drivstofftilsetningsmiddel	5041, 5058
Resistortennplugg	491055
Long Life Platina Tennplugg	5066
Tennpluggnøkkel	19374
Gnistester	19368

^+ Vi anbefaler at du tar kontakt med et autorisert Briggs & Stratton forhandlerverksted for Å fá utfør alt vedlikeholdsarbeid og service av motoren og de tilhorende delene. Bruk kun originale Briggs & Stratton deler.

BEGRENSET GARANTI

Briggs & Stratton Corporation vil reparere erer erstatte Gratis alle del(er) av motoren som er funnet defekt i materiale ller utforelse ert begge deler. Alle transportkostnader for et produit som skal skiftes ut ellre repareres under denne garantien ma dekkes av kjopen. Denne garantien er gyldig i den tidsperioden og med de vilkarene som er gitt nedenfor. For heveg garantien ma man ta kontakt med narmeste autorisierte forhandlverksted som finnes paskartet over forhandlere pBRIGGSandSTRATTON.COM, ved a ringe 1-800-233-3723, eler ved a sloppi telefonkatalogens Gule siderTM.

Det gis ingen annen eksplisitt garanti. Implissit garanti, inklusive kjoeparantier og at utstyr skal passe til et bestemt formal, er begrenset til ett ar fra salgsdato ellare s lenge som pabudt av gjeldende norske lveer. Dette ophever alle andre garantier. Dette ophever alle andre garantier. Alle krav om erstatning for folsgeskader aersavn eugldige safremde icke er pabudt ved lov. Noen land tillater icke at det settes tidsbegrensning pa en implissit garanti, og i enkelte land er det heller icke lov a utelukke icler begrense ansvaret for folsgeskader. Det kan der vorere mulig at reglene som er gitt ovenfor icke gjelder der du bor. Denne garantien gir deg spesielle rettigheter, og du kan ogsa ha andre rettigheter som vil variere fra land til land i tilegg.

VILKÄR FOR STANDARD GARANTI*

Merke/Produkt type	Privat bruk	Profesjonelt bruk
VanguardTM	2 År	2 År
Extended Life SeriesTM, I/C®, IntekTM I/C®, IntekTM Pro	2 År	1 År
Snow Series MAXTM med Dura-BoreTM cylinderforing av stopejern	2 År	1 År
Alle andre Briggs & Stratton motorer	2 År	90 dager

• Dette er våre vilkär for standard garantien, men det kan av og tilkommen noe i tillegg som ögså dekker av garantien som/DDke var tilstede ffor publikasjonen. For a se en oversikt over garantivilkarene som gjelder for din motor, gtil BRIGGSandSTRATTON.COM ell ta kontakt med ditt autoriserte Briggs & Stratton forhandlverksted.
  Motorer på generatorer til hjemmebruk er kun garantert for privat bruk. Denne garantien gjelder ici motorer på utstyr som brukes som stromforsyning pa et produksjonssted. Motorer som er brukt til konkuransekjaring erler auf kommersielle baner erller utleiebaner dekker eske av garantien.

Garantiperioden gelder fra datoen produktet blir solgt forste gang, enten til privat bruk erler til profesjonelt bruk, og ut perioden som er gitt i tabellen ovenfor. "Privat bruk" betyr bruk i private husholdninger. "Profesjonelt bruk" betyr all annen bruk, inklusive kommersiell bruk, bruk for inntektservervelse og utleie. S' snart en motor er blitt anvendt til profesjonelt bruk, vil den deretter bli betraktet som en kommersiell motor med hensyn til donne garantien.

Det er ici ncvendig a vise et garantiregisteringskort for a oppnGarantirettigheter for Briggs & Stratton-produkter. Ta vere pa kvitteringen du fikk da du kjopte motoren. Hvis du ici kan fremlegge bevis pa forste salgsdato nar du krever garantien, vil produktets produksjonsdato bli brukt til avgjore garantiperioden.

Om garantien

Briggs & Stratton tar med glede i mot garantireparasjoner og beklager at du fikk bryderiet med dette. Alle autoriserte forhandlerverksteder kan utfore garantireparasjoner. De fleste garantireparasjonene utfores rutinemessig, men noen ganger kan det hende at et garantikrav ici er berettiget.

Hvis en kunde er uenig i forhandlserverkstedets avgjorelse, vil garantikravet bl undersokt naermere. Be forhandlerkstedet sende alle detailjer til importoren ell fabrikken for vurdering. Hvis importoren ell fabrikken avgjor at kravet berettiget, vil kunden falf erstatning for de defekte delene. For unngaevt.misforstaelser mellom kunden og verkstedet, har vi beskrevet noen utvalgte feilsituasjoner som icike dekkes av garantien.

Normal slitasje: Motorer, som alle andre mekaniske innretninger, trenger regelmessig service og skiffe av deler for at de skal fungere optimalt. Garantien dekker ici reparasjoner der en del ell er en motor er blitt utslitt som resultat av normal bruk. Garantien gjelder ici hvis motoren ble skadet som resultat av fei bruk, darylig vedlikehold, transport, handtering, oppbevaring ell feu montering. Garantien gjelder heller ici hvis motorens serienummer er blitt fjernet erler hvis motoren på noen mante er blitt endret eller modifisert.

Utilstrekkelig vedlikehold: Levetiden til en motor avhenger av hvordan den brukes og hvordan den blir vedlikeholdt. Enkelte maskiner, som f.eks. jordfresere, pumper og rotasjonsplenklippere, benyttens ofte der det er mye stov og skitt. Dette kan forarsake hurtig slitasje. Slik slitasje, forarsaket av at skitt, stav, sot/stov fra rensing av tennplugger og andre slipende partikler er kommet inn i motoren p.g.a. utilstrekkelig vedlikehold, dekkerne av garantien.

Denne garantien dekker kun defekter i materialer og/eller utforelse i forbindelse med motoren. Garantien gjelder ikke for erstatning av maskinen som motoren er montert i og gjelder heller ikke reparasjoner som folge av:

1 Problemer som er forarsaket av deler som ikke er originale Briggs & Stratton deler.
2 Kontrollutstyr aller andre deler som hinderer start, forarsaker at motoren gär dārlig aller forkorter motorens levetid. (Ta kontakt med maskinproduusenten.)
3 Lekkasje i forgassere, tette drivstoffslanger, ventiler som har skjaert seg aller andre feil forarsaket av forurenset aller gammadt drivstoff.

4 Deler som har skjaert seg erer blitt odelagt fordimotoren ble kjort med for lite ellerr forurenset smoreolje,ller feil type smoreolje (Oljenivaet msjekkes og pafylnes nardet er nodvendig, og skiftes med anbefalte intervaller.) Det kan hende at OIL GARDIkke stanser motoren. Motoren kan fskader hvis ilke oljen holdes pa riktig niva.
5 Reparasjon eller justering av tilhorende deler erller enheter som f.eks. clutcher, transmisjoner, fjernstyring etc. som ilke er produsert av Briggs & Stratton.
6 Skade aller slitasje på deler som er forårsaket av at det har kommet skittinn i motoren p.g.a. for darrig vedlikehold av luftfilteret uller at det er feil sattammen ellter at det er brukt feil type luftfilter eiller kassett. Rengjør og/eller bytt filteret ved anbefalte intervaller som angitt i instruksjonsboken.
7 Deler som er skadet som resultat av for hoyt turtall, aller overoppheting som skyldes at skitt, gress ellr rusk tetter igjen kjoleribene ell svinghjulet, ell skader forarsaket av at motoren er blitt brukt pa steder uten tilstrekkelig ventilasjon. Fjern gressrester og rusk fra motoren med anbefalte intervaller sik som beskrev i instruksjonsboken.
8 Deler på maskinen eller motoren som er brukket p.g.a. sterk vibrasjon forårsaket av at motoren sitter lost, løstsettende kniver, ubalanserte kniver eller loseller ubalanserte viftehjul, utstyr som er feil montert på motorakslingen, for hoyt turtall aller annen uforsiktig bruk.
9 En boyd aller brukket veivaksel forarsaket av at kniven pa en roterende gressklipper har slatt mot en hard gjenstand, ullav at v-reimen er for stram.
10 Rutinemessig trimming aller justering av motoren.
11 Svikt av motor eller motordeler, dvs. forbrenningskammer, ventiler, ventilseter, ventilforere, uller brente startermotorviklinger forrsaket av at det er blitt brukt alternativ drivstoff slick som flytende petroleum, naturgass, endret bensin etc.

Service under garantien er kun tilgengelig hos forhandlerverksteder som er autorisert av Briggs & Stratton Corporation. Finn ditt nærmeste autorisierte forhandlerverksted på kartet over forhandlere på BRIGGSandSTRATTON.COM, ved à ringe 1-800-233-3723, eller ved à slå opp i Telefonkatalogens 'Gule sider'.

Informações gerais

Vid forvaring av bensin eller maskin med bransle i tanken

Oljerekommendationer

Kontroll av oljenivå/Fylla på olja - fig. 2

Rengöring av luftfilter - fig.

8 9

WARNING

Rengöring av luftkylsystem - fig. 11

WARNING

Vid forvaring av bensin eller maskin med bransle i tanken
