BRIGGS & STRATTON 400000 AND 440000 - Benzinemotoren BRIGGS & STRATTON - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING BRIGGS & STRATTON 400000 AND 440000 BRIGGS & STRATTON

Model: Type: Code: WAARSCHUWING Briggs & Stratton keurt het gebruik niet goed of autoriseert het gebruik van deze motor niet voor toepassing op 3-wielige “Alle Terrein Voertuigen” (ATV’s), motorfietsen, plezier/recreatie go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstrijden. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zelfs de dood. Motorvermogen klasseringinformatie De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkregen en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkregen bij 3060 t/min., vermogenwaarden zijn verkregen bij 3600 t/min. Het werkelijk bruto motorvermogen zal lager zijn en wordt beïnvloed door onder andere omgevingsbedrijfsomstandigheden en verschillen van motor tot motor. Vanwege de grote verscheidenheid aan machines waarop motoren geplaatst zijn en de verscheidenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de benzinemotor mogelijk niet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk “beschikbaar” of netto vermogen). Dit verschil wordt veroorzaakt door allerlei factoren zoals, maar niet beperkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijfsomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capaciteit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te vervangen. Gebruiker veiligheid Bewegende Delen Langzaam Choke Stop Aan Uit Olie Explosie Brandstofkraan Giftige Dampen Schok Terugslag WAARSCHUWING Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Bij het bijvullen van brandstof

• Zet de motor uit en laat deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd wordt.

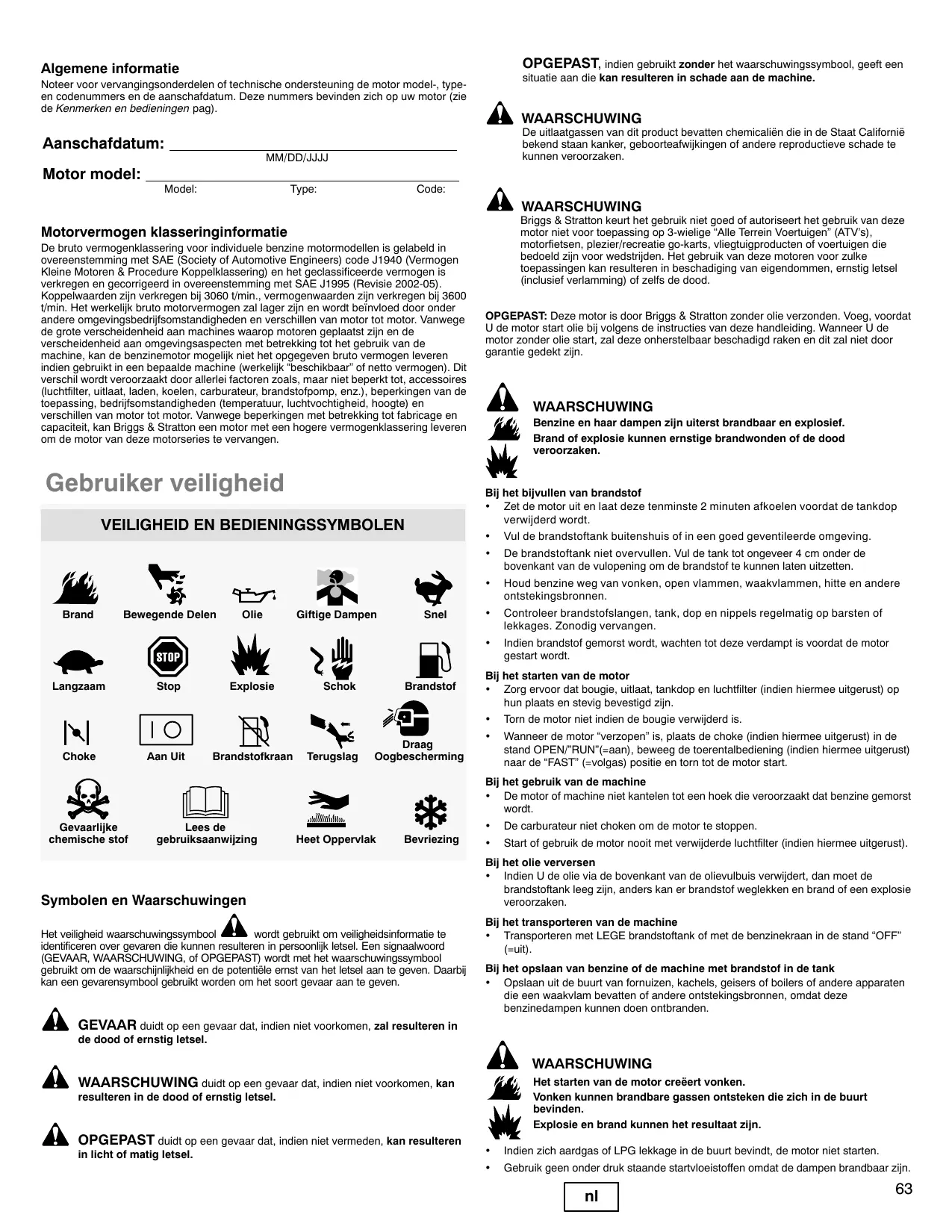

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Voeg, voordat U de motor start olie bij volgens de instructies van deze handleiding. Wanneer U de motor zonder olie start, zal deze onherstelbaar beschadigd raken en dit zal niet door garantie gedekt zijn. Snel Brandstof Draag Oogbescherming

Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.

De brandstoftank niet overvullen. Vul de tank tot ongeveer 4 cm onder de bovenkant van de vulopening om de brandstof te kunnen laten uitzetten.

Houd benzine weg van vonken, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.

Indien brandstof gemorst wordt, wachten tot deze verdampt is voordat de motor gestart wordt. Bij het starten van de motor

• Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien hiermee uitgerust) op hun plaats en stevig bevestigd zijn.

Torn de motor niet indien de bougie verwijderd is.

Wanneer de motor “verzopen” is, plaats de choke (indien hiermee uitgerust) in de stand OPEN/”RUN”(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) naar de “FAST” (=volgas) positie en torn tot de motor start. Bij het gebruik van de machine

• De motor of machine niet kantelen tot een hoek die veroorzaakt dat benzine gemorst wordt. Gevaarlijke chemische stof Lees de gebruiksaanwijzing Heet Oppervlak Bevriezing Symbolen en Waarschuwingen Het veiligheid waarschuwingssymbool wordt gebruikt om veiligheidsinformatie te identificeren over gevaren die kunnen resulteren in persoonlijk letsel. Een signaalwoord (GEVAAR, WAARSCHUWING, of OPGEPAST) wordt met het waarschuwingssymbool gebruikt om de waarschijnlijkheid en de potentiële ernst van het letsel aan te geven. Daarbij kan een gevarensymbool gebruikt worden om het soort gevaar aan te geven.

De carburateur niet choken om de motor te stoppen.

Start of gebruik de motor nooit met verwijderde luchtfilter (indien hiermee uitgerust). Bij het olie verversen

• Indien U de olie via de bovenkant van de olievulbuis verwijdert, dan moet de brandstoftank leeg zijn, anders kan er brandstof weglekken en brand of een explosie veroorzaken. Bij het transporteren van de machine
• Transporteren met LEGE brandstoftank of met de benzinekraan in de stand “OFF” (=uit). Bij het opslaan van benzine of de machine met brandstof in de tank
• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, omdat deze benzinedampen kunnen doen ontbranden. GEVAAR duidt op een gevaar dat, indien niet voorkomen, zal resulteren in de dood of ernstig letsel. WAARSCHUWING WAARSCHUWING duidt op een gevaar dat, indien niet voorkomen, kan Het starten van de motor creëert vonken. Vonken kunnen brandbare gassen ontsteken die zich in de buurt bevinden. Explosie en brand kunnen het resultaat zijn. resulteren in de dood of ernstig letsel. OPGEPAST duidt op een gevaar dat, indien niet vermeden, kan resulteren in licht of matig letsel.

Indien zich aardgas of LPG lekkage in de buurt bevindt, de motor niet starten.

Gebruik geen onder druk staande startvloeistoffen omdat de dampen brandbaar zijn.

WAARSCHUWING WAARSCHUWING Motoren geven koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken.

Start en gebruik de motor buiten.

De motor niet in een afgesloten ruimte starten of gebruiken, zelfs niet met open deuren of ramen. Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet. Ernstige brandwonden kunnen optreden bij contact. Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.

Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.

Installeer een vonkenvanger en houd deze in goede staat voordat de machine wordt gebruikt op bebost, met gras of struiken bedekt ongecultiveerd land. De staat Californië vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten kunnen gelijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land. WAARSCHUWING Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller naar de motor toetrekken dan U kunt loslaten. Gebroken botten, kneuzingen of verstuikingen kunnen het resultaat zijn.

Trek bij het starten van de motor het koord langzaam uit tot er weerstand gevoeld wordt en trek het koord dan snel uit om terugslag te voorkomen.

Verwijder alle externe machine/motorbelastingen voordat de motor gestart wordt.

Direct verbonden machinecomponenten zoals, maar niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz., moeten stevig bevestigd zijn. WAARSCHUWING Per ongeluk vonken kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring. Brandgevaar Voordat afstellingen of reparaties worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie. WAARSCHUWING Handen, voeten, haar, kleren, of accessoires kunnen in aanraking komen met- en verstrikt raken in draaiende onderdelen. Traumatische amputatie of ernstige verscheuring kan het resultaat zijn.

De machine gebruiken met afschermingen op hun plaats.

Houd handen en voeten weg van draaiende delen.

Bind lang haar op en verwijder sierraden.

Draag geen loszittende kleding, hangende koorden of zaken die verstrikt kunnen raken.

Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).

Gebruik uitsluitend de juiste gereedschappen.

Verander niets aan regulateurveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.

Vervangingsonderdelen voor de uitlaat moeten hetzelfde zijn en op dezelfde manier geïnstalleerd worden als de originele onderdelen.

Sla niet met een hamer of hard voorwerp tegen het vliegwiel omdat het vliegwiel anders later uit elkaar kan vliegen tijdens bedrijf. Bij het controleren op vonken:

• Gebruik een goedgekeurde vonktester.

Controleer niet op vonken met de bougie verwijderd. BRIGGSandSTRATTON.COM Kenmerken en bedieningen

Vergelijk de afbeelding met uw motor om Uzelf vertrouwd te maken met de plaats van de diverse kenmerken en bedieningen. A. Motoridentificatie Model Type Code

Roterend Scherm G. Oliefilter (optie)

Brandstofpomp (optie)

Snelle olie aftap (optie) Brandstof Aanbevelingen Brandstof moet aan deze voorwaarden voldoen:

• Schone, verse, loodvrije benzine.
• Een minimum octaangetal van 87/87 AKI (91 RON). Zie hieronder voor gebruik op grote hoogten.
• Benzine met tot 10% ethanol (gasohol) of tot 15% MTBE (methyl tertiary butyl ether), is acceptabel. OPGEPAST: Gebruik geen niet-goedgekeurde benzine zoals E85. Meng geen olie door de benzine of modificeer de motor niet voor gebruik op alternatieve brandstoffen. Dit zal motorcomponenten beschadigen en de motorgarantie ongeldig doen maken. Meng om het brandstofsysteem tegen het vormen van gom te beschermen een brandstofstabilisator door de brandstof. Zie Opslag. Alle brandstof is niet hetzelfde. Wanneer start- of prestatieproblemen optreden, verander dan van brandstofleverancier of --merk. Deze motor is gecertificeerd om te werken op benzine. Het emissie beheersingsysteem van deze motor is EM (Engine Modifications). Grote Hoogten Bij hoogten boven 1500 meter is een minimum 85 octaan/85 AKI (89 RON) benzine acceptabel. Om te blijven voldoen aan emissievoorschriften, is een afstelling voor grote hoogten noodzakelijk. Gebruik zonder deze afstelling veroorzaakt slechtere prestaties, hoger brandstofverbruik en toegenomen emissies. Raadpleeg een geautoriseerde Briggs & Stratton dealer voor informatie over afstelling voor grote hoogten. Gebruik van de motor onder 750 meter met een grote hoogten kit wordt niet aanbevolen. Werking Oliecapaciteit (zie het Specificaties hoofdstuk) Brandstof bijvullen - Fig. 3 Olie Aanbevelingen Wij raden voor de beste prestaties het gebruik aan van Briggs & Stratton garantiegecertificeerde olie. Andere hoge kwaliteit olie is aanvaardbaar wanneer deze geclassificeerd is “for service SF, SG, SH, SJ” of hoger. Gebruik geen speciale toevoegingen. De buitentemperaturen bepalen de juiste olieviscositeit voor de motor. Gebruik de kaart om de beste viscositeit te bepalen voor het verwachte buitentemperatuurbereik.

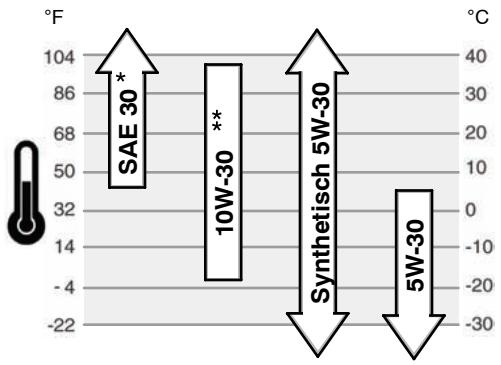

Wordt SAE 30 olie gebruikt bij temperaturen onder 4°C, dan leidt dat tot slecht starten. Het gebruik van 10W-30 bij temperaturen boven 27°C zal resulteren in hoger olieverbruik. Controleer het oliepeil vaker. WAARSCHUWING Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Bij het toevoegen van brandstof

• Zet de motor uit en laat deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd wordt.
• Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• De brandstoftank niet overvullen. Vul de tank tot ongeveer 4 cm onder de bovenkant van de vulopening om de brandstof te kunnen laten uitzetten.
• Houd benzine weg van vonken, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
• Controleer brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig vervangen.
• Indien brandstof gemorst wordt, wachten tot deze verdampt is voordat de motor gestart wordt.

1. Reinig het gebied rond de tankdop. Verwijder de tankdop (A). (Fig. 3).

2. Vul de brandstoftank (B) met benzine. Vul niet tot boven de bodem van de

brandstoftanknek om uitzetting van de benzine te compenseren (C).

3. Installeer de tankdop weer.

De Motor Starten - Fig. 4 WAARSCHUWING Olie controleren/bijvullen - Fig. 2 Voordat de olie bijgevuld of gecontroleerd wordt

• Plaats de motor waterpas.
• Reinig rond de olievulopening.

1. Verwijder de peilstok (A) en veeg deze af met een schone doek (Fig. 2).

2. Installeer de peilstok en draai deze vast.

3. Verwijder de peilstok en controleer het oliepeil. Het moet tot de “FULL” (=vol)

markering (B) op de peilstok zijn.

4. Indien laag, langzaam olie bijvullen via de olievulopening van de motor (C). Niet

overvullen. Wacht na het olie bijvullen een minuut en controleer dan opnieuw het oliepeil. Noot: Vul geen olie bij via de snelle olie aftap (L, Fig. 1) (indien hiermee uitgerust).

5. Breng de peilstok weer aan en draai hem vast.

Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Bij het starten van de motor

• Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter op hun plaats en stevig bevestigd zijn.
• Torn de motor niet indien de bougie verwijderd is.
• Wanneer de motor “verzopen” is, plaats de choke (indien hiermee uitgerust) in de stand open/”run”(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) naar de “FAST” (=volgas) positie en torn tot de motor start. WAARSCHUWING Motoren geven koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken. Oliedruk Indien de oliedruk te laag is, dan zal een drukschakelaar (indien hiermee uitgerust) de motor stoppen of een waarschuwing op de machine activeren. Stop wanneer dit optreedt de motor en controleer het oliepeil met de peilstok. Indien het oliepeil zich onder de “ADD” (=bijvullen) markering bevindt, voeg dan olie bij tot deze de “FULL” markering bereikt Start de motor en controleer op een juiste druk voordat de machine weer gebruikt wordt. Indien het oliepeil zich bevindt tussen de markeringen “ADD” (=bijvullen) en “FULL” (=vol), de motor niet starten. Raadpleeg een geautoriseerde Briggs & Stratton Dealer om het probleem met de oliedruk te verhelpen. Start en gebruik de motor buiten. De motor niet in een afgesloten ruimte starten of gebruiken, zelfs niet met open deuren of ramen. OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat U de motor start voor dat olie volgens de instructies in deze handleiding wordt bijgevuld. Wanneer U de motor zonder olie start, zal deze onherstelbaar beschadigen en dit zal niet door garantie gedekt zijn.

1. Controleer het oliepeil. Zie het Olie controleren/toevoegen hoofdstuk.

2. Zorg ervoor dat de aandrijvingbedieningen van de machine, indien hiermee uitgerust,

ontkoppeld zijn. Raadpleeg de handleiding van de machine voor de plaats en werking van deze bedieningen.

3. Draai de brandstofkraan (A), indien hiermee uitgerust open (Fig. 4). Raadpleeg de

handleiding van de machine voor de locatie en werking van de brandstofkraan.

4. Beweeg de snelheidsbediening (B) naar de volgas

in de volgas Onderhoudskaart Eerste 5 uur

positie. Raadpleeg de handleiding van de machine voor de locatie en werking van de snelheidsbediening.

5. Beweeg de chokebediening (C), of de gecombineerde choke/snelheidshefboom,

positie. Raadpleeg de handleiding van de machine voor de naar de choke locatie en werking van de chokebediening. Noot: Over het algemeen hoeft u de choke niet te gebruiken bij het herstarten van een warme motor.

6. Draai de startsleutel (D) naar de aan/start positie (Fig. 4). Raadpleeg de handleiding

van de machine voor de locatie en werking van het startslot. NOOT: Indien de motor niet na drie pogingen start, ga dan naar BRIGGSandSTRATTON.COM of raadpleeg een dealer. OPGEPAST: Om de levensduur van de startmotor te verlengen steeds kortstondig starten (maximaal vijf seconden). Wacht een minuut tussen twee startpogingen.

• De carburateur niet choken om de motor te stoppen.

1. Beweeg de toerentalbediening naar de stand “SLOW” (=langzaam), draai het

contactslot (D) naar de stand “OFF” (=uit) (Fig. 4). Verwijder de sleutel en bewaar deze op een veilige plaats buiten het bereik van kinderen.

2. Draai nadat de motor stopt de brandstofkraan (A), indien hiermee uitgerust, dicht.

Onderhoud Gebruik uitsluitend originele onderdelen. Andere onderdelen kunnen mogelijk niet zo goed presteren, schade aan de machine veroorzaken of resulteren in persoonlijk letsel. Ook kan het gebruik van andere onderdelen uw garantie ongeldig doen maken. Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautoriseerde Briggs & Stratton dealer raadpleegt. OPGEPAST: Alle componenten die zijn gebruikt om deze motor te bouwen moeten op hun plaats blijven voor een juiste werking. Emissie Beheersing Onderhoud, vervanging of reparatie van emissiebeheersing voorzieningen en systemen kunnen uitgevoerd worden door elke reparatie-inrichting of --individu voor “non-road” motoren. Echter, voor het verkrijgen van gratis emissiebeheersing service moet het werk worden uitgevoerd door een door de fabriek geautoriseerde dealer. Zie de Emissies Garantie.

Voordat afstellingen of reparaties worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulateurveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat moeten hetzelfde zijn en op dezelfde manier geïnstalleerd worden als de originele onderdelen.
• Sla niet met een hamer of hard voorwerp tegen het vliegwiel omdat het vliegwiel anders later uit elkaar kan vliegen tijdens bedrijf. Bij het controleren op vonken:
• Gebruik een goedgekeurde vonktester.
• Controleer niet op vonken met de bougie verwijderd.

Motorolie verversen Oliefilter vervangen (indien aanwezig) Uitlaat en vonkenvanger controleren Jaarlijks

Luchtfilter vervangen Voorfilter vervangen Bougies vervangen Luchtkoelsysteem reinigen * Brandstoffilter vervangen Klepspeling controleren ** Vaker reinigen onder stoffige omstandigheden of wanneer zich veel zwevend vuil in de omgeving bevindt. Niet nodig tenzij zich prestatieproblemen van de motor voordoen. Carburateur Afstelling Voer nooit afstellingen aan de carburateur uit. De carburateur was op de fabriek afgesteld om efficiënt te werken onder de meeste omstandigheden. Als echter afstelling noodzakelijk is, raadpleeg dan een erkende Briggs & Stratton dealer voor service. OPGEPAST: De fabrikant van de machine waarop deze motor is geïnstalleerd specificeert het maximum toerental waarop de motor gebruikt zal worden. Overtref dit toerental niet. De bougie vervangen - Fig. 5 Controleer de elektrodeafstand (A, Fig. 5) met een draadvoeler (B). Verstel zonodig de opening. Installeer de bougie en draai deze vast met het aanbevolen aanhaalkoppel. Zie voor afstelling van de opening of het aanhaalkoppel het Specificaties hoofdstuk. Noot: In sommige gebieden schrijven plaatselijke wetten het gebruik voor van een weerstandsbougie om ontstekingssignalen te onderdrukken. Indien deze motor origineel was uitgerust met een weerstandsbougie, gebruik dan voor vervanging hetzelfde type bougie. Uitlaat en Vonkenvanger Inspecteren WAARSCHUWING Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet. Ernstige brandwonden kunnen optreden bij contact. Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken. WAARSCHUWING Per ongeluk vonken kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring. Brandgevaar Luchtfilter reinigen * Voorfilter reinigen * Iedere 50 uur of jaarlijks De motor stoppen - Fig. 4 Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Motoroliepeil controleren Reinigen rond uitlaat en bedieningen Vingerbeschermer/roterend scherm reinigen Iedere 25 uur of jaarlijks

7. Beweeg wanneer de motor opwarmt de chokebediening (C) naar de “run” (=aan)

positie. WAARSCHUWING Olie verversen Iedere 8 uur of dagelijks positie. Gebruik de motor

Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.

Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.

Installeer een vonkenvanger en houd deze in goede staat voordat de machine wordt gebruikt op bebost, met gras of struiken bedekt ongecultiveerd land. De staat Californië vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten kunnen gelijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land. Opmerking: De onderdelen van het uitlaatsysteem zijn door de machinefabrikant geïnstalleerd. Neem voor specifiek onderhoud en informatie over vervanging contact op met de machinefabrikant. Inspecteer de uitlaat op barsten, corrosie of andere beschadiging. Verwijder de vonkenvanger, indien hiermee uitgerust en inspecteer deze op beschadiging of verstopping door kool. Gebruik bij vervanging uitsluitend originele vervangingsonderdelen. WAARSCHUWING: Vervangingsonderdelen moeten origineel zijn en op dezelfde manier gemonteerd worden als de oorspronkelijke onderdelen, anders kan brand optreden. BRIGGSandSTRATTON.COM De olie vervangen - Fig. 6

OPGEPAST: Gebruikte olie is gevaarlijk afval en moet op de juiste manier weggegooid worden. Niet met huishoudelijk afval weggooien. Raadpleeg de plaatselijke instanties, het servicecentrum of de dealer voor veilige manieren om weg te gooien/te recyclen. Olie verwijderen

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd

deze weg van de bougie (Fig. 6).

2. Verwijder de peilstok (D).

Standaard olie aftapplug

1. Verwijder de olie aftapplug (B). Tap de olie af in een goedgekeurde container.

Noot: Elke olie aftapplug die getoond is kan in de motor gemonteerd zijn.

3. Verwijder de voorfilter (C), indien aanwezig, van de filter.

4. Tik om vuil los te maken voorzichtig tegen een hard oppervlak. Wanneer de filter erg

vuil is, vervang deze dan door een nieuwe filter.

5. Was de voorfilter in een vloeibaar oplosmiddel en water. Laat deze dan grondig

drogen. De voorfilter niet inoliën.

6. Assembleer de droge voorfilter tegen de filter.

7. Installeer de filter in de houder op de motor (D) en druk hem omlaag tot de filter op

8. Installeer het deksel.

Brandstoffilter vervangen - Fig. 10 WAARSCHUWING Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken.

2. Installeer nadat de olie is afgetapt de olie aftapplug en draai deze vast.

Optionele snelle olie aftap

1. Ontkoppel de olie aftapslang (G, Fig. 6) van de zijkant van de motor.

2. Draai en verwijder de olie aftapdop (H). Laat de snelle olie aftap voorzichtig (I) in een

goedgekeurde container zakken (J).

3. Installeer nadat de olie is afgetapt de olie aftapdop. Bevestig de olie aftapslang aan

de zijkant van de motor. Oliefilter vervangen (indien hiermee uitgerust) Zie voor vervangingsintervallen de Onderhoud kaart.

1. Tap de olie uit de motor af. Zie de Olie Verwijderen sectie.

2. Verwijder de oliefilter (C) en gooi deze op de juiste manier weg. Zie Fig. 7.

3. Smeer, voordat U de nieuwe oliefilter installeert, de filterpakking in met verse, schone

4. Installeer de oliefilter met de hand tot de pakking de oliefilteradapter raakt, draai de

oliefilter dan nog 1/2 tot 3/4 slag vast.

5. Vul olie bij. Zie de Olie bijvullen sectie.

6. Start de motor en laat deze draaien. Controleer terwijl de motor opwarmt op

7. Stop de motor en controleer het oliepeil. Het moet tot de “FULL” (=vol) markering op

de peilstok komen. Olie bijvullen Plaats de motor waterpas. Reinig rond de olievulopening. Raadpleeg het hoofdstuk Specificaties voor de oliecapaciteit. Verwijder de peilstok (D) en veeg deze af met een schone doek (Fig. 6). Giet de olie langzaam in de olievulopening van de motor (E). Niet overvullen. Wacht na het olie bijvullen een minuut en controleer dan het oliepeil.

3. Breng de peilstok weer aan en draai hem vast.

4. Verwijder de peilstok en controleer het oliepeil. Het moet tot de “FULL” (=vol)

markering (F) op de peilstok komen.

5. Breng de peilstok weer aan en draai hem vast.

De luchtfilter onderhouden - Fig. 8

WAARSCHUWING Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken.

• Start of gebruik de motor nooit met verwijderde luchtfilter. OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen. Perslucht kan de filter beschadigen en oplosmiddelen zullen de filter oplossen. Het luchtfiltersysteem gebruikt een plat of ovaal patroon. Sommige modellen zijn ook uitgerust met een voorfilter dat uitgewassen en hergebruikt kan worden. Plat luchtfilter

1. Verwijder het deksel (A, Fig. 8).

2. Verwijder voorfilter (B), indien aanwezig en filter (C).

3. Tik om vuil los te maken voorzichtig tegen een hard oppervlak. Wanneer de filter erg

vuil is, vervang deze dan door een nieuwe filter.

4. Was de voorfilter in een vloeibaar oplosmiddel en water. Laat deze dan grondig

drogen. De voorfilter niet inoliën.

5. Zet het droge voorfilter en filter in de houder op de motor (D).

6. Installeer het deksel.

1. Verwijder het deksel (A, Fig. 9).

2. Om de filter (B) te verwijderen moet u het uiteinde van de filter optillen.

Houd benzine weg van vonken, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen. Controleer brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig vervangen. Voordat u de brandstoffilter vervangt dient U eerst de brandstoftank af te tappen of de brandstofkraan dicht te draaien. Vervangingsonderdelen voor de uitlaat moeten hetzelfde zijn en op dezelfde manier geïnstalleerd worden als de originele onderdelen. Indien brandstof gemorst wordt, wachten tot deze verdampt is voordat de motor gestart wordt. Voordat U de brandstoffilter vervangt (A, Fig. 10), indien hiermee uitgerust, eerst de brandstoftank aftappen of de brandstofkraan dichtdraaien. Anders kan er brandstof lekken en brand of explosie veroorzaken. Druk de lipjes (B) op de klemmen (C) samen met een tang en schuif de klemmen daarna weg van de brandstoffilter. Trek de brandstofleidingen (D) draaiend van de brandstoffilter af. Controleer de brandstofleidingen en -aansluitingen regelmatig op scheurtjes of lekkage. Zonodig vervangen. Vervang de brandstoffilter door een origineel (OEM) vervangingsfilter Zet de brandstofleidingen vast met de klemmen zoals op de afbeelding te zien is. Luchtkoelingsysteem reinigen - Fig. 11 WAARSCHUWING Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet. Ernstige brandwonden kunnen optreden bij contact. Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied. OPGEPAST: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteem verontreinigen. Gebruik een borstel en droge doek om de motor te reinigen. Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor. Gebruik een borstel of droge doek om vuil van vingerbeschermer/roterend scherm (A) te verwijderen. Houd verbindingen, veren en bedieningen (B) schoon. Houd het gebied rond en achter de uitlaat vrij van brandbaar vuil (Fig. 11). Opslag WAARSCHUWING Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Bij het opslaan van benzine of de machine met brandstof in de tank
• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, omdat deze benzinedampen kunnen doen ontbranden. Brandstofsysteem Brandstof kan verouderen indien deze langer wordt bewaard dan 30 dagen. Verouderde brandstof veroorzaakt dat zich zuur- en gomafzettingen vormen in het brandstofsysteem en op essentiële carburateurdelen. Gebruik om de brandstof vers te houden Briggs & Stratton FRESH START® brandstofstabilisator, verkrijgbaar als vloeibare toevoeging of een geconcentreerde druppelpatroon.

De brandstof hoeft niet afgetapt te worden indien een brandstofstabilisator volgens de instructies is toegevoegd. Laat de motor 2 minuten draaien om de stabilisator door het brandstofsysteem te laten circuleren. De motor en brandstof kunnen dan tot 24 maanden worden opgeslagen. Wanneer de benzine in de motor niet is behandeld met een brandstofstabilisator, dan moet deze afgetapt worden in een geschikte container. Laat de motor draaien tot deze stopt door brandstofgebrek. Het gebruik van een brandstofstabilisator in de jerrycan wordt aanbevolen om versheid te verzekeren. Motorolie Ververs, terwijl de motor nog warm is, de motorolie. Storingzoeken Hulp nodig? Ga naar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur 1-800-233-3723. Specificaties Motor Specificaties Motor Specificaties Model

• Het motorvermogen zal afnemen met 3,5% voor elke 300 meter boven zeeniveau en 1% voor iedere 5,6° C boven 25° C. De motor zal bevredigend functioneren onder een hoek tot 15°. Raadpleeg de gebruiksaanwijzing van de machine voor maximum veilige toegestane hellingshoeken. Algemene service onderdelen n Service onderdeel Onderdeelnummer Service onderdeel Onderdeelnummer Luchtfilter, plat

Luchtfilter voorfilter, plat

Luchtfilter voorfilter, ovaal

n Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautoriseerde Briggs & Stratton servicedealer raadpleegt. Gebruik uitsluitend originele Briggs & Stratton onderdelen.

Mei 2008 GARANTIEBEPALINGEN De Briggs & Stratton Corporation zal elk onderdeel gratis repareren of vervangen dat een defect vertoont in materiaal of bewerking of beide. Transportkosten voor onderdelen die zijn ingezonden voor reparatie of vervanging onder deze garantie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaande periodes en voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in onze “dealer locator map” op BRIGGSandSTRATTON.COM, of kijk in de ‘Gouden Gidst’. Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zijn beperkt tot één jaar vanaf aankoop, of tot mate die door de wet is toegestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidentele of gevolgschades zijn uitgesloten voor zover deze uitsluiting wettelijk is toegestaan. Sommige rechtsgebieden staan geen beperkingen toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen kunnen mogelijk niet op U van toepassing zijn. Deze garantie geeft U bepaalde specifieke wettelijke rechten en U kunt mogelijk andere rechten hebben die van rechtsgebied tot rechtsgebied variëren. STANDAARD GARANTIEVOORWAARDEN *

Merk/Producttype Particulier gebruik Commercieel gebruik Vanguardt 2 jaar 2 jaar Extended Life Seriest, I/C®, Intekt I/C®, Intekt Pro 2 jaar 1 jaar Snow Series MAXt 2 jaar 1 jaar 2 jaar 90 dagen met Dura-Boret gietijzeren mof Alle andere Briggs & Stratton motoren

Dit zijn onze standaard garantievoorwaarden. Soms kan er echter aanvullende garantiedekking zijn die nog niet was bepaald ten tijde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievoorwaarden voor uw motor naar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.

Motoren die worden gebruikt op “Standby” generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt niet voor toepassingen die primair worden gebruikt ter vervanging van het utiliteitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commerciële of huurcircuits zijn uitgesloten van garantie. De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commerciële eindgebruiker en gaat door voor de tijdsperiode in bovenstaande tabel. “Particulier gebruik” betekent persoonlijk huishoudelijk gebruik door een detailhandelconsument. “Commercieel gebruik” betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoeleinden. Als een motor eenmaal commercieel gebruikt is, dan zal deze daarna voor deze garantie als commercieel gebruikt worden beschouwd. Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum kunt overleggen op het moment dat om garantieservice verzocht wordt, dan zal de fabricagedatum van het product gebruikt worden om de garantieperiode te bepalen.

Lekkende carburateurs, verstopte brandstofbuizen, vastklevende kleppen, of andere schade die wordt veroorzaakt door vervuilde of verschraalde brandstof. Briggs & Stratton voert de reparatie onder garantie graag voor u uit en verontschuldigt zich bij voorbaat voor het ongemak. Reparaties onder garantie mogen worden uitgevoerd door elke geautoriseerde Service Dealer. De meeste garantiereparaties worden zo afgehandeld; soms zijn verzoeken om garantie echter niet gerechtvaardigd.

Indien een klant het niet eens is met de beslissing van de Service Dealer, zal een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten naar de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabriek besluit dat de claim gerechtvaardigd is, zal de klant volledig vergoed worden voor die onderdelen die defect zijn. Om misverstanden, die kunnen optreden tussen de klant en de Dealer, te voorkomen, zijn hieronder sommige oorzaken van motorstoring afgedrukt die de garantie niet dekt. Onderdelen die zijn ingelopen of kapot zijn gegaan omdat een motor werd gebruikt met onvoldoende of vervuilde smeerolie, of een verkeerd type smeerolie (controleer het oliepeil en vul het zonodig bij met de aanbevolen intervallen). OIL GARD kan mogelijk een draaiende motor niet uitschakelen. Motorschade kan optreden wanneer de olie niet correct op peil gehouden wordt.

Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabricaat zijn.

Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhouden of weer gemonteerd, of wanneer een niet-origineel luchtfilterelement of -patroon wordt gebruikt. Reinig en/of vervang de filter als aangegeven in de gebruiksaanwijzing.

Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreiniging dat de koelvinnen afdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zijn aangegeven in de gebruiksaanwijzing.

Motor- of machineonderdelen die kapot zijn gegaan door overmatig trillen als gevolg van te losse motorbevestiging, losse maaimessen, niet uitbalanceerde messen of losse of niet uitbalanceerde waaiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draaien of ander verkeerd gebruik als de motor in bedrijf is.

Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maaimes van een motormaaier, of als gevolg van een te strak gespannen V-snaar. Over uw garantie Normale slijtage: Net als alle andere mechanische apparaten hebben motoren periodiek onderhoud nodig en moeten bepaalde onderdelen om de zoveel tijd worden onderhouden of vervangen om goed te presteren. De garantie is niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gebrek aan routineonderhoud, verzending, verkeerde behandeling of opslag of onjuiste installatie. Ook vervalt het recht op garantie als het serienummer van de motor is verwijderd of als er iets aan de motor is gewijzigd of aangepast. Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij wordt gebruikt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuilwaterpompen of cirkelmaaiers moeten vaak werken onder stoffige en vuile omstandigheden, die kunnen leiden tot wat lijkt op voortijdige slijtage. Zulke slijtage, indien veroorzaakt door vuil, stof, bougiereinigergrit of ander schurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, wordt niet door garantie gedekt. Deze garantie dekt uitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en niet vervanging of vergoeding van de machine waarop de motor gemonteerd kan zijn. Noch strekt de garantie zich uit tot reparaties die nodig zijn door:

Problemen veroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zijn.

Bedieningsonderdelen of -installaties waardoor de motor niet start, die slechte motorprestaties veroorzaken of de levensduur van de motor bekorten. (Neem contact op met de machinefabrikant.) 10 Normaal onderhoud of afstelling van de motor.

Defect raken van de motor of een motoronderdeel, zoals verbrandingskamer, kleppen, klepzetels, klepgeleiders, of verbrande startmotorwikkelingen, veroorzaakt door het gebruik van alternatieve brandstoffen, zoals LPG, aardgas, veranderde benzines, etc. Garantieservice is uitsluitend beschikbaar via Service Dealers die zijn geautoriseerd door Briggs & Stratton Corporation. U vindt uw dichtstbijzijnde Geautoriseerde Service Dealer in onze “dealer locator” kaart op www.BRIGGSsandSTRATTON.com of kijk in de ‘Gouden Gidst’.
