BRIGGS & STRATTON 110000 AND 120000 - Benzinemotoren BRIGGS & STRATTON - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING BRIGGS & STRATTON 110000 AND 120000 BRIGGS & STRATTON

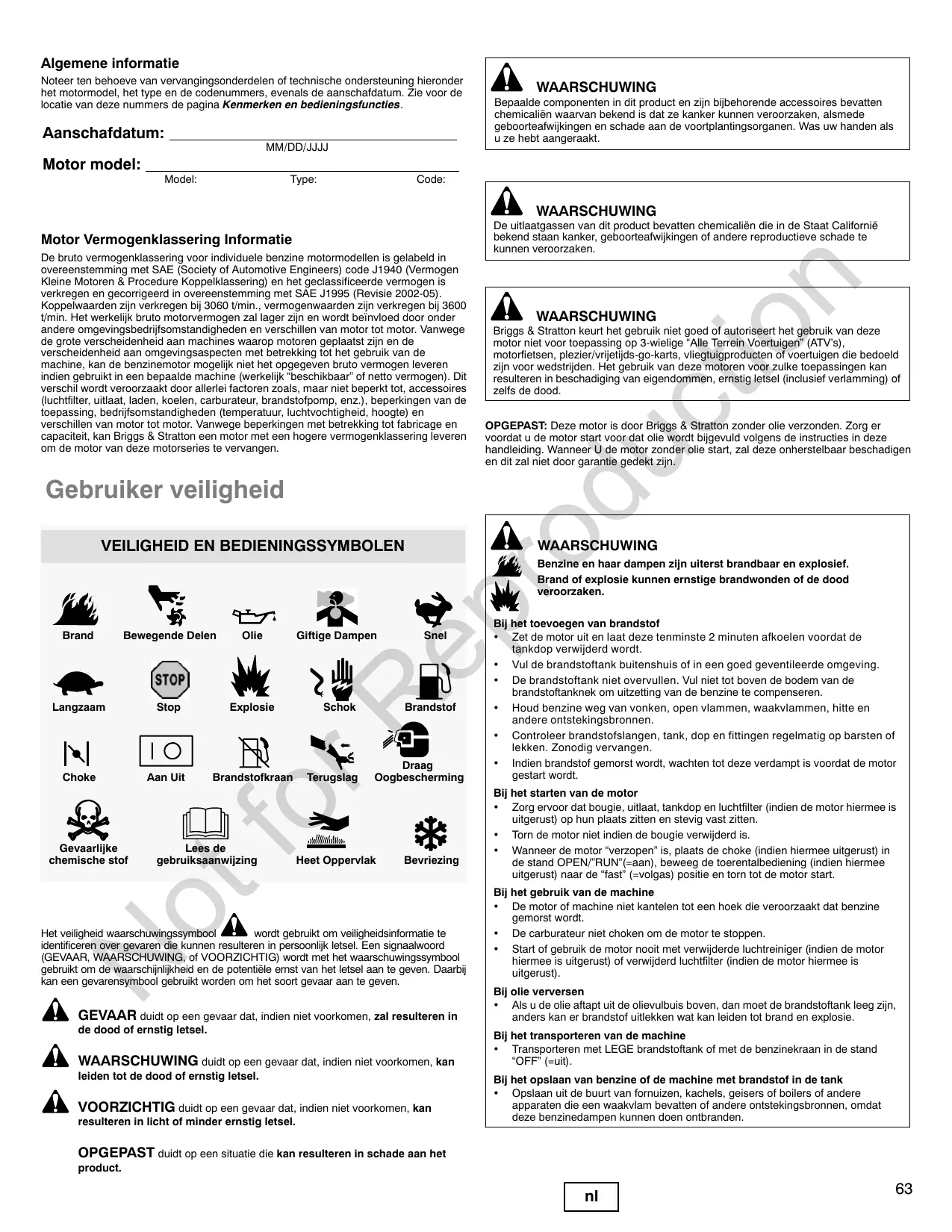

Algemene informatatie

Noteerten behoeve van verrangingsonderdelen of technische ondersteuning hieronder het automodel, het type en de codenummers, evenals de aanschafdatum. Zie voor de locatie van dieze nummers de pagina Kenmerken en bedieningsfuncties.

Aanschafdatum:

MM/DD/JJJJ

Motor model:

Model:

Type:

Code:

Motor Vermogenklassering Informatie

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkreten en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkreten bij 3060 t/min., vermogenwaarden zijn verkreten bij 3600 t/min. Het werkelijk bruto motorvermögen zal lager zichen en worden beinloed door onder andere omgevingsbedrijfsomstandigheden en verschillen van motor tot motor. Vanwege de große verschierenheid aan machines waarop motoren geplaatst zichen en de verschierenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de benzinemotor mogelijk Niet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk "beschikkaar" of netto vermogen). Dit verschil worden vorooraakt door allerlei factoiretozoals, maar niel要比kett to, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijfsomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capacititeit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te verrangen.

Gebruiker veiligkeit

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand

Bewegende Delen

Olie

Giftige dampen

Snel

Langzaam

Stop

Explosion

Schok

Brandstof

Choke

Gevaarlijke
chemische stof

Aan Uit

Brandstofkraan

Terugslag

Draag Oogbescherming

Lees de
gebruiksaanwijzing

Heet Oppervlak

Bevriezing

Het veiligheid waarschuwingssymbol wird gebruikt om veiligheinsinformatie te identificen overGeVaren die kuren resulteren in personnijk letsel. Een signaalwoord (GEVAAR, WAARSCHUWING, of VOORZICTIG) worden het waarschuwingssymbol gebruikt om de waarschijnlijkheid en de potentièle ernst van het letsel aan te Geven. Daarbij kan eenGeVarensymbol gebruikt worden om het soort gevaar aan te Geven.

GEVAAR duidt op een gevaar dat, indien nicht voorkomen, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaar dat, indien nicht voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG duidt op een gevaar dat, indien nicht voorkomen, kan resulteren in Licht of minder ernstig letsel.

OPGEPAST duidt op een situatie die kan resulteren in schade aan het product.

WAARSCHUWING

Bepaalde componenten in dit product en zijn bijbehorende accessoires bevatten chemicalien waarvanbekend is dat ze kanker kannenveroorzaken, alsmede geboorteafwijkingen en schade aan de voortplantingsorganen. Was uw handen als u ze hebt aangeraakt.

WAARSCHUWING

De uitylaatgassen van dit product bevatten chemicaliien die in de Staat Calornie gekend staan kanker, geboorteafwijkingen of andere reproductive schade te kunden verroorzaken.

WAARSCHUWING

Briggs & Stratton keurt het gebruik Niet goed of autoriseert het gebruik van deze motor nicht voor toepassing op 3-wielige "Alle Terrein Voertuigen" (ATV's), motorfietsen, plezier/vrijetijds-go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstrijden. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zelfs de dood.

OPGEPAST: Deze motor is door Briggs & Stratton zonder oie verzonden. Zorg er voordat u de motor start voor dat oie worden bijgevuld volgens de instructies in deze handleiding. Wanner U de motor zonder oie start, za deze onherstelbaar beschadigen en dit zal nicht doordarmitie gedekt zich.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

Bij het toevoegen van brandstof

Zet de motor uit en LAST deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd worden.
Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
- De brandstoffank Niet overvullen. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren.
- Houd benzine weg van vonden, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
- Controller brandstofslangen, tank, dop en fittings regelmatig op barsten of lekken. Zonodig verrangen.
- Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten.
Torn de motor Niet indien de bougie verwijderd is.
- Wanneer de motor "verzopen" is,plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) maar de "fast"(=volgas) positie en torn tot de motor start.

Bij het gebruik van de machine

• De motor of machine nicht kantelen tot een hoek die veroorzaakt dat benzine gemorst worden.
• De carburateur niets choken om de motor te stoppen.
• Start of gebruik de motor nooit met verwijderde luchtreiniger (indien de motor hiermee is uitgerust) of verwijderd luchtfilter (indien de motor hiermee is uitgerust).

Bij olie verversen

• Als u de olie aftapt uit de olievulbuis boven, dan moet de brandstoffank leeg zich, anders kan er brandstof uitlekken wat kan leiden tot brand en explosie.

Bij het transporteren van de machine

• Transporteren met LEGE brandstoftank of met de benzinekraan in de stand "OFF" (=uit).

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deutsche benzinedampen hunnen doen ontbranden.

• Indien sich aardgas of LPG lekkage in de buurt bevindt, de motor nicht starten.

• Gebruik geen onder druk staande startvloeistoffen,ondat de dampen brandhaar zich.

WAARSCHUWING

Motoren gegen koolmonoxide af, een reukloos, kleurloos, gifgas.

Het inademen van koolmonoxide kan misselijkheid, flauwallen of dedood veroorzaken.

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kurz loslaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaatশen.

• Trek bij het starten van de motor het startkoord langzaam uit tot er onderstand gevoeld worden en trek dan snel om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machinecomponenten zoals, maar Niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd zich.

WAARSCHUWING

Handen, voeten,haar, kleren, of accessoires kunnen in aanraking komen met- en verstrikt raken in draaiende onderdelen.

Traumatische amputatie of ernstige verscheuring kan het resultaat zich.

• De machine gebruiken met afschermingen op hun plaats.
  Houd handen en voeten weg van draaiende delen.
• Bind langhaar op en verwijder sierraden.
• Draag geen loszittende kleding, hangende koorden of zaken die verstrikt können raken.

WAARSCHUWING

Draaiende motoren produceren把它。Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cylindergebied.
• Conform articel 4442 van het wetboek in Californie is het verboden om deze motor te gebruiken of te bedieren in gebeden met bos, met struikgewas of in grassland zonder een voltankvanger - zoals geledefiniert in articel 4442 - in goede, werkende staat op het uitaatsysteme. De wegtveing in andere staten of landen kan soortgelijke verordeningen hebben. Neem contact op met de fabrikant, de wederverkoper of de dealer voor de aanschaf van een voltankvanger voor het uitaatsysteme dat op deze motor is geinstalleerd.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, ofverscheuring.

Brandgevaar

Voordat afstellingen of reparates worden UITgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrijf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonden met de bougie verwijderd.

Kenmerken en bedieningen

Vergelijk de afbeelding met uw motor om Uzelf vertrouwd te makes met deplaats van de diverse kenmerken en bedieningen.

A. Motoridentification
Model Type Code
B. Bougie
C. Brandstoftank en -dop
D. Luchtfilter
E. Startkoordgreep
F. Peilstok
G. Olie aftapplug
H. Uitlaat
Uitlaatafscherming (optie)
Vonkenvanger (optie)
I. Draai de sleutel near "START". Zonodig herhalen met de toerentalbediening in de stand "FAST" (volgas). Gebruik de motor in de stand "FAST" (volgas).
J. Toerentalbediening (optie)
K. Brandstofkraan (optie)
L. Brandstofffilter (optie)
M. Vingerbeschermer
N. Oliefilter (optie)
O. Elektrische starter (optie)

Werking

Oliecapaciteit (zie het Specificaties hoofdstuk)

Olie Aanbevelingen

Wij raden voor de Beste prestaties het gebruik aan van Briggs & Stratton garantiegecertificierde olie. Andere hoge kwaliteit olie isaanvaardhaar wanner deze geclassifiedeerd is "for service SF, SG, SH, SJ" of hoger. Gebruik geen speciale toeoveogingen.

De buitentemperaturen bepalen de juiste olieviscositeit voor de motor. Gebruik de kaart om de Beste viscositeit te bepalen voor het verwachte buitentemperatuurbereik.

• Wordt SAE 30 olie gebruikt bij temperaturen onder 4^ , dan leidt dat tot slecht starten.
  ** Het gebruik van 10W-30 bij temperaturen boven 27^ zal resulteren in hoger olieverbruik. Controller het oliepeil vaker.

Olie controlleren/bijvullen-Afb. 2

Voordat de olie bijgevuld of gecontroleerd worden

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Verwijder de peilstok (G) en veeg deze af met een schone doek (Afb. 2).
• Installee de peilstok en draai deze vast.
• Verwijder de peilstok en controllerer het oliepeil. Het moet tot de bovenkant van de "full" marking (J) op de peilstok zitten.
• Als het peil laag is, vul dan langzaam olie bij (H). Niet overvullen. Wacht na het vullen van de olie een minut en controllerer het oliepeil dan opnieuw.
• Breng de peilstok weean en draai hem vast.

Brandstof Aanbevelingen

Brandstof要去 aan deze voorwaarden voldoen:

Schone, verse, loodvrije benzine.
- Een minimum octaangetal van 87/87 AKI (91 RON). Zie hieronder voor gebruik op groe hoogten.
- Benzine met tot 10% ethanol (gasohol) of tot 15% MTBE (methyl tertiary butyl ether), is acceptabel.

OPGEPAST: Gebruik geen Niet-goedgekeurde benzine zoals E85. Meng geen olie door de benzine of modifiere der motor Niet voor gebruik op alternatie brandstoffen. Dit za motorcomponenten beschadigen en de motorgaratie ongeldig doe makesen.

Meng om het brandstofsysteme temegen het vormen van gom te beschermen een brandstofstabilisor door de brandstof. Zie Opslag. Alle brandstof is Niet hetzelfde. Wanner start of prestatieproblemen optreten, verander dan van brandstofleverancier of -merk. Deze motor isGPCertificerd om te werken op benzine. Het emissiebeheersingsysteme van deze motor is EM (Engine Modifications).

Grote Hoogten

Bij hoogten boven 1500 meter is een minimum 85 octaan/85 AKI (89 RON) benzine acceptabel. Om te blijven voldoen aan emissievoerschriften, is een afstelling voor groe hoogten noodzakelijk. Gebruik zonder deze afstelling veroorzaakt slechtere prestaties, hoger brandstofverbruik en toegenomen emissies. Raadpleeg een geautorisde Briggs & Stratton dealer voor informatie over afstelling voor groe hoogten.

Gebruik van de motor onder 750 meter met een set voor gebruik op groe hoogten worden nicht aanbevolen.

Brandstof bijvullen-Afb. 3

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

Bij het toevoegen van brandstof

• Zet de motor uit en LAST deze tenminste 2 Minutes afkoelen voordat de tankdop verwijderd worden.
  Vul de brandstoffank buitenshuis of in een goed geventileerde omgeving.
• De brandstoffank Niet overvullen. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren.
• Houd benzine weg van vonden, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en fittings regelmatig op barsten of lekken. Zonodig verrangen.

• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

• Reinig het gebied rond de tankdop. Verwijder de tankdop (A). (Afb. 3).

• Vul de brandstoffank (B) met benzine. Vul nicht tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren (C).
• Installer de tankdop weeR

De Motor Starten

WAARSCHUWING

Gebrokenbotten, kneuzingen or verstulkingen kuren hetresultaat zijn.

• Trek bij het starten van de motor het startkoord langzaam uit tot er onderstand gevoeld worden en trek dan snel om terugslag te voorkomen.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaat sizen en stevig vast zitten.
Torn de motor Niet indien de bougie verwijderd is.
- Wanneer de motor "verzopen" is, plaats de choke (indien hiermee uitergerust) in de stand OPEN/Run(=aan), beweeg de toerentalbediening (indien hiermee uitergerust) maar de FAST (=volgas) positie en torn tot de motor start.

WAARSCHUWING

Motoren gegen koolmonoxide af, een reukloos, kleurloos, gifgas.
Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken.

• Start en gebruik de motor buiten.
• De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat u de motor start voor that olie worden bijgevuld volgens de instructies in deze handleiding. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigen en dit za net door garantie gedekt zijn.

Het startsysteme bepalen

Voordat u de motor start要去 u eerst het type startsystem op uw motor bepalen. Uw motor heeft een van de volgende typen.

• ReadyStart®system: Dit systeme haeft een temperatuurgeregelde automatische choke. Er is geen handbediende choke en ook geen primer (voorinspuiting).
• Chokesystem: Dit systeme heeft een chokesystem voor het starten bij koudete temperaten. Sommige motoren hebden een(APpe chokeregeling, andere hebden een gecombineerde choke-/gasregeling. Op dit type zich geenprimerknop.

Volg voor het starten van uw motor de instructies voor het betreffende type startsystem. Noot: Sommige motoren en machines hebben afstandsbediening. Kijk in de betreffende handleiding voor de locatie en de bediening van de afstandsbediening.

ReadyStart®system - Afb. 4 5

1. Controller het oliepeil. Zie het Olie controlleren/Toevoegen hoofdstuk.
2. Zorg ervoor dat aandrijvingbedieteningen, indien hiermee uitgerust, zich ontkoppeld.
3. Als de motor is uitgerust met een benzinekraan (A), zet deze dan in de STAND (Afb. 4).
4. Beweeg de toerentalbediening (B), indien hiermee uitgerust, maar de stand FAST (=volgas) . Gebruik de machine in de stand FAST
5. Als de machine is uitergerust met een stophendel voor de motor (C), houd deze dan tegen de hendel (Afb. 5).
6. Repeteerstarter: Houd de startgreep (D) stevig vast. Trek het startkoord langzaamuit tot u watstand voelt;ervolgens snel uittrekken (Afb. 4).

Opmerking: Als de motor na herhaalde pogingen Niet start, ga dan waar BRIGGSandSTRATTON.COM of raadpleeg de importeur 1-800-233-3723.

WAARSCHUWING: Snel terugtrekken van het startkoord (terugslag)

zal uw hand en arm sneller maar de motor trekken dan u kurz loslaten. Gebroken botten, kneuzingen of verstuikingen konnen het gevolg zich. Trek bij het starten van de motor het startkoord langzaamuit tot er watstand gevoeld worden en trek dan snugslag te voorkomen.

1. Elektrische start: Zet de schakelaar voor de elektrische start op de AAN/STARTSTAND 1.

Opmerking: Als de motor na herhaalde pogingen Niet start, ga dan waar BRIGGSandSTRATTON.COM of raadpleeg de importeur 1-800-233-3723.

OPGEPAST: Start om de levensduur van de startmotor te verllogen steeds kortstondig (maximaal vijf seconden). Wacht een minuutussen twee startupingen.

Chokesystem - Afb. ④ ⑤

1. Controller het oliepeil. Zie het Olie controlleren/Toevoegen hoofdstuk.
2. Als de motor is uitgerust met een benzinekraan (A), zet deze dan in de STAND (Afb. 4).
3. Beweeg de toerentalbediening (B), indien hiermee uitgerust, maar de stand FAST

(=volgas) . Gebruik de machine in de stand FAST

1. Zet de chokehendel (E) in de CHOKESTAND

Noot: Over het algemeen hoeft u de choke Niet te gebruiken bij het herstarten van een warme motor.

1. Zorg ervoor dat aandrijvingbedieningen, indien hiermee uitgerust, zich ontkoppeld.
2. Als de machine is uitgerust met een stophendel voor de motor (C), houd deze dan tegen de hendel (Afb. 5).
3. Repeteerstarter: Houd de startgreep (D) stevig vast. Trek het startkoord langzaamuit tot u watstand voelt;ervolgens snel uittrekken (Afb. 4).

Opmerking: Als de motor na herhaalde pogingen Niet start, ga dan waar BRIGGSandSTRATTON.COM of raadpleeg de importeur 1-800-233-3723.

WAARSCHUWING: Snel terugtrekken van het startkoord (terugslag)

zal uw hand en arm sneller maar de motor trekken dan u kurz loslaten. Gebroken botten, kneuzingen of verstuikingen konnen het gevolg zich. Trek bij het starten van de motor het startkoord langzaamuit tot er watstand gevoeld worden en trek dan-snel om terugslag te voorkomen.

1. Elektrische start: Zet de schakelaar voor de elektrische start op de AAN/STARTSTAND 1.

Opmerking: Als de motor na herhaalde pogingen Niet start, ga dan waar BRIGGSandSTRATTON.COM of raadpleeg de importeur 1-800-233-3723.

OPGEPAST: Start om de levensduur van de startmotor te verllogen steeds kortstondig (maximaal vijf seconden). Wacht een minuutussen twee startupingen.

1. Naarmate de motor opwarmt, dient U de chokeregeling (E) op de stand RUN (=aan) | teplaatsen (Afb. 4).

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionkunnen ernstige brandwondenof de doodveroorzaken.

• De carburateur nicht choken om de motor te stoppen.

• Laat de stophefboom van de motor (F, Afb. 5) los of

Motor met toerentalbediening: Plaats de toerentalbediening (B, Afb. 4) in de stand STOP

of Motor met elekrostart: Draai de elektrische startschakelaar maar de stand OFF (=uit)/STOP

1. Motor met optionele brandstofkraan: Draai nadat de motor stopt de brandstofkraan (A, Afb. 4) dicht

Onderhoud

Gebruik uitsluitend originele onderden. Andere onderden können möglich nicht zo goed presteren, schade aan de machine veroorzaken of resulteren in persoonlijk letsel. Ook kan het gebruik van andere onderden uw garantie onteldig doein做个making.

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geauthoriseerde Briggs & Stratton dealer raadpleegt.

OPGEPAST: Alle componenten die zich gebruikt om deze motor te bouwen要去en op hunplaats blijven voor een juiste werkung.

Emissie Behearsing

Onderhoud, verwangting of reparatie van emissiebeheersing voorzieningen en systemen können uitgevoord worden door elkere reparatie-inrichting of -individu voor "non-road" motoren. Echter, voor het verkrijgen van gratis emissiebeheersing service要去 het werk worden uitgevoord door een door de fabriek geautoriserde dealer. Zie de Emissies Garantie.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellenen of reparacies worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrijf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonken met de bougie verwijderd.

Eerste 5 uu

Olie verversen

ledere 8 uur of dagelijks

Motorolieil controlleren
- Reinigen rond uitlauf an bedieningen
Reinig de vingerbeschermer (indien hiermee uitgerust)

ledere 50 aur of jaarlijkse

Luchtfilter reinigen *
- Voorfilter reinigen (indien hiermee uitgerust) *
Motorolie verversen
- Oliefilter verrangen (indien aanwezig)
- Uitlaat en vonkenvanger controleren

ledere 200 uuor of jaarlijkse

Luchtfilter verrangen*
Voorfilter verrangen (indien hiermee uitgerust) *

Jaarlijk

Bougie verrangen
Luchtkoelsystemeinigen*
- Benzinefilter reinigen/ervangen, (indien hiermee uitgerust)
Klepseling controleren

• Vaker reinigen onder stoffige omstandigheden of wanner zich veel zwevend vuil in de omgeving befindt.
  ** Niet nodig tenzij zich prestatieproblemen van de motor voordoen.

Voer nooit afstellen aan de carburateur uit. De carburateur was op de fabriek afgesteld om efficient te werkden onder de meeste omstandigheden. Als darüber afstellingoodzakelijk is, raadpleeg dan een erkende Briggs & Stratton dealer voor service.

OPGEPAST: De fabrikant van de machine waarop deze motor is geinstalleerd speificiert het maximum torental waarop de motor gebruikt za worden. Overschrijd dit torental Niet.

De bougie verrangen - Afb. 6

Controller de elektrodeafstand (A, Afb. 6) met een draadvoeler (B). Verstel zonodig de opening. Installer de bougie en draai deze vast met het aanbevolen aanhaalkoppel. Zie voor afstelling van de opening of het aanhaalkoppel het Specificaties hoofdstuk.

Noot: In sommige gebieden schrijvenplaatselijke wetten het gebruik voor van een onderstandsbougie om ontstekingssignalen te onderdukken. Indien deze motor origineel was uitergerust met een onderstandsbougie, gebruik dan voor verranging hetzelfde type bougie.

Uitlaat en vonkenvanger inspectoren - Afb. 7

WAARSCHUWING

Draaiende motoren producerenitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.
• In Californie is het een overtreding van de California Public Resource Code, paragraaf 4442, om de motor te gebruiken of te latentraaien in bosgebied, of op land met struiken of gras tenzij het uitlaatsysteme is voorzien van een vonkenvanger zoals geefiniereid in paragraaf 4442 die zodanig is onderhonden dat hij goed werkst. Andere staten of landen kannen soortgelijke wettelijk voorschriften hebben. Neem contact op met de fabrikant van de apparatuur, de wederverkoper of de dealer voor de aanschaf van een vonkenvanger die is gemaatkvent het uitlaatsystemd dat op deze motor is geinstalleerd.

Inspecteer de uitlaat (A, Afb. 7) op barsten, corrosie of andere beschadiging. Verwijder de vonkenvanger (B), indien hiermee uitergerust en inspecteer deze op beschadiging of koolverstopping. Zorg er, als verwangng nodig is, voor dat uitsluitend originele onderdelen gebruikt worden.

WAARSCHUWING: Vervangingsonderdelen moeten originele zijn en

opdezelfde manier worden gemonteerd als de oorspronkelijke onderdelen, anders kan brand optreden.

Olie verversen - Afb. ② ⑧ ⑨ ⑩ ⑪

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionkunnen ernstige brandwondenof dedoodveroorzaken.

• Als u de olie aftapt uit de olievulbuis boven, dan moet de brandstoffank leeg zijn, anders kan er brandstof uitlekken wat kan leiden tot brand en explosie.

Gebruekte ole is gevaarlijk afval en moet op de juiste manier weggegoood worden. Niet met huishoudelijk afval weggooien. Raadpleeg de plaatelijke instanties, het servicecentrum de de dealer voor veilige manieren omweg te gooogen/te recyclen.

Olie verwijderen

U kunt de olie aftappen via het aftapgat in de onderkant of bovenuit vanuit de olievulbuis.

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd deze weg van de bougie (Afb. 8).
2. Verwijder de olie aftapplug (B, Afb. 9). Tap de olie af in een goedgekeurde opvangbak.

Noot: Elke olie aftapplug die getoond is kan in de motor gemonteerd+zijn.

1. Installer nadat de olie is afgetapt de olie aftapplug en draai deze vast.
2. Als u de olie aftapt vanuit de olievulbuis boven(C), houd dan het de bougiekant van de motor (D) omhoog (Afb. 10). Tap de olie af in een goedgekeurde opvangbak.

WAARSCHUWING: Indien U de olie aftapt via de bovenkant van de

olievulpijp, dan moet de brandstoffank leeg zijn, anders kan brandstoff weglekken en brand of een explosie veroorzaken. Laat, om de brandstoffank leeg te make de motor lopen totdat deze stopd door brandstoffgebrek.

Oliefilter verrangen (indien hiermee uitgerust)

Sommige modellen zijn uitgerust met een optioneel olieffilter. Raadpleeg voor verwangingsintervallen de Onderhoud -kaart.

1. Tap de olie af uit de motor. Zie het gedeelte Olie verversen.
2. Verwijder de oliefilter (E) en gooij deze op de juiste manier weg. Zie Afb. 11.
3. Smeer, voordat U hetijke oliefilter installeert, de filterpakking in met verse, schone olie.
4. Installer het olieffilter met de hand tot de pakking de olieffilteradapter raakt, draai het olieffilter dan nog 1/2 tot 3/4 slag vast.
5. Vul olie bij. Zie het gedeelte Olie bijvullen.
6. Start de motor en LAST deze draaien. Controller terwijl de motor opwarmt op olielekkages.
7. Zet de motor uit en controller het oliepeil. Het moet tot de bovenkant van de "full" marking (J) op de peilstok zitten (Afbeelding 2).

Olie bijvullen

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Raadpleeg het hoofdstuk Specificaties voor de oliecapaciteit.
• Verwijder de peilstok (G) en veeg deze af met een schone doek (Afb. 2).
• Giet de olie langzaam in de olietank van de motor (H). Niet te vol gieten. Wacht na het vullen van de olie een minuut en controller het oliepeil dan weeer.
• Breng de peilstok weean en draai hem vast.
• Verwijder de peilstok en controllerer het oliepeil. Het moet tot de bovenkant van de "full" marking (J) op de peilstok zitten.
• Breng de peilstok waar aan en draai hem vast.

Luchtfilter onderhonden - Afb. 12

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaarenexplosief.

Brand of explosie können ernstige brandwonden of de dood veroorzaken.

• Start of gebruik de motor nooit met verwijderde luchtreiniger (indien de motor hiermee is uitgerust) of verwijderd luchtfilter (indien de motor hiermee is uitgerust).

OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen.

Perslicht kan de filter beschadigen en oplosmiddelen zullen de filter oplossen.

1. Verwijder het bevestigingsmaterial (A) en het luchtfilterdeksen (B). Afb. 12.

2. Verwijder voorfilter (C) en filter (D).

3. Tik om vuil los te makeen voorzichtig gegen een hard oppervlak. Wanner de filter erg vuil is, verrang deze dan door een neue filter.
4. Was de Voorfilter in een vloeibaar oplosmiddel en water. Laat deze dan grondig drogen. De voorfilter Niet inoliën.
5. Assembleer de droge voorfilter gegen de filter.
6. Installeer filter en voorfilter in de basis (E). Zorg ervoor dat de filter stevig in de basis past.
7. Installee het luchtfilterdeksel en zet het vast met de moeren. Zorg ervoor dat het bevestigingsmaterialiaal stevig vastzit.

Brandstoffilter verrangen - Afb. 13

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brandofexplosionekunnen ernstigebrandwonden ofdedoodveroorzaken.

• Houd benzine weg van vonden, open vlammen, waakvlammen, ditte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.
• Voordat u de brandstofffilter verwangt dient U eerst de brandstoffank af te tappen of de brandstoffkraan zich te draaien.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.

• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

• Voordat U de brandstofffilter verrangt (A, Afb. 13) (indien hiermee uitergerust), dan moet u eerst de brandstoffank aftappen of de brandstoffkraan (indien hiermee uitergerust) dichtdraaien. Anders kan er brandstofflekken en brande of explosieverozaken.

• Druk de lipjes (B) op de klemmen (C) samen met een tang en schuif de klemmen daarna weg van de brandstofffilter. Trek de brandstoffleidingen (D) draaiend van de brandstofffilter af.
• Controller de brandstofleidingen en -aansluitingen regelmatig op scheurtjes of lekkage. Zonodig verrangen.
• Vervang de brandstofffilter door een origineel (OEM) verwangingsfilter
• Zet de brandstoffleidingen vast met de klemmen zoals op de afbeelding te zien is.

Luchtkoelingsystemeininigen-Afb. 14

WAARSCHUWING

Draaiende motoren producerenitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.
Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.

OPGEPAST: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteme verontreinigen. Gebruik een borstel en droge doek om de motor te reinigen.

Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor.

Gebruik een borstel of droge doeok om vuil van de vingerbeschermer te verwijdenen (A). Houd verbindingen, veren en bedieteningen (B) schoon. Houd het gebied rond en achefter de uitaat (C) vrij van brandbaar vuil (Afb. 14).

Opslag

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaarenexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen können doen ontbranden.

Brandstofsystem

Brandstof kan verouderen indien deze langer worden bewaard dan 30alen. Verouderde brandstoff verooorzaakt dat zich zuur- en gomafzettingen vormen in het brandstofsystemen op essentièle carburateurdelen. Gebruik om de brandstoff vers te honden Briggs & Stratton FRESH START® brandstoff stabilisator, verkrijgbaar als vloeibare toevoeging of een geconcentreerde druppelpatroon.

De brandstof hooft nicht afgetapt te worden indien een brandstofstabilisator volgens de instructies is toegevoed. Laat de motor 2 minutes draaien om de stabilisator door het brandstofsystem te laten circuleren. De motor en brandstof konnen dan tot 24 maanden worden opgeslagen.

Wanner de benzine in de motor Niet is behandeld met een brandstof stabilisator, dan moet deze afgetapt worden in een geschikte container. Laat de motor draaien tot deze stopt door brandstofgebrek. Het grabuik van een brandstof stabilisator in de jerrycan worden aanbevolen om versheid te verzekeren.

Motorolie

Ververs de motorolie, terwijl de motor nog warm is. Zie het gedeelte Olie verversen.

Storingzoeken

Hulp nodig? Ga waar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur 1-800-233-3723.

Specifications

Onderhoud specificities *

Model	110000
Bougie elektrodeafstand	0,51 mm.
Bougie aanhaalkoppel	20 Nm.
Ontstekingsspoel luchtspleet	0,25 - 0,36 mm.
Inlaatklepspeling	0,10 - 0,20 mm.
Uitlaatklepspeling	0,10 - 0,20 mm.

• Het motorvermögen zal afnemen met 3,5% voor elkere 300 meter boven zeiniveau en 1% voor iedere 5,6°C boven 25°C. De motor zal bevredigend functioneren onder een hoek tot 15°. Raadpleeg de gebruiksaanwijzing van de machine voor maximum veilige toegestane hellingshoeken.

Algemene service onderdelen

Service onderdeel	Onderdeelnummer
Luchtfilter, Ovaal	697029, 5059
Luchtfilter Voorfilter, Ovaal	273356
Olie - SAE 30	100005
Brandstoffevoeging	5041, 5058
Weerstandsbougie	692051
Bougiesleutel	89838, 5023
Vonkster	19368
Brandstofffilter	298090, 5018

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderden een geauroiserseerde Briggs & Stratton servicedealer raadpleegt. Gebruik utsluitend originele Briggs & Stratton onderdelen.

GARANTIEBEPALINGEN

De Briggs & Stratton Corporation zal elk onderdeel Gratis reparen of verrangen dat een defect vertoont in materiala of bewerking of beide. Transportkosten voor onderden die zichin ingezonden voor reparatie of verrangng onder deze garantie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaande perioden en voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in once "dealer locater map" op BRIGGSandSTRATTON.COM, of kijk in de 'Gouden Gids'.

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zich beperkt tot eenaar vanaf aankoop, of tot mate die door de wet is toegestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidente of gevolgschades zich uitgeslooten voor zover die uitsluiting wettelijk is toegestaan. Sommige rechtsgebieden staan geen beperking toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen können möglichniet nop U van toepassing+zijn. Deze garantie geeft U bepaalde specifieke wettelijkrechten en U kunt möglichn andere rechten hebben die van rechtsgebied tot rechtsgebied varieren.

STANDAARD GARANTIEVOORWAARDEN*

Merk/Producttype	Particulier gebruik	Commercial gebruik
VanguardTM	2aar	2aar
Extended Life SeriesTM; I/C®; IntekTM I/C®; IntekTM Pro; Professional SeriesTM met Dura-BoreTM gietijzeren mof; 850 SeriesTM met Dura-BoreTM gietijzeren mof; Snow Series MAXTM met Dura-BoreTM gietijzeren mof	2aar	1aar
Alle andere Briggs & Stratton motoren	2aar	90 Tage

• Dit zijn once standard garantievooraarden. Soms kan erchalter aanvullende garantiedekking zich die nog nicht was bepaald ten tjnde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievooraarden voor uw motor maar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.
  Motoren die worden gebruikt op "Standby" generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt nicht voor toepassenen die primair worden gebruikt ter verwang van het utiliseitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commercie of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commercie eindgebruiker en gaat door voor de tidsperiode in bovenstaande tabel. "Particulier gebruik betekent personlijk huishoudelijk gebruik door een detailhandelconsument. "Commercialeigruik betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoelende. Als een motor eenmaal commercieel gebruikt is, dan za deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum Aunt overleggen op het moment dat om garantieservice verzocht worden, dan za de fabricagedatum van het product gebruikt worden om de garantiperiode te bepalen.

Over uw garantie

Briggs & Stratton voert de reparatie onder garantie graag voor u uit en verontschuldigt zich bij voorbaat voor het ongemak. Reparations onder garantie mogen worden uitgevoerd door elkge geauthoriseerde Service Dealer. De meeste garantiereparations worden zo afgehandeld; soms zijn verzoeken om garantieECHT hier nicht gerechtvaardigd.

Indien een klant het Niet eens is met de beslissing van de Service Dealer, zal een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten aan de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabrik besluit dat de claim gerechtvaardigd is, zal de klant volledig vergoed worden voor die onderden die defect zich. Om misverstanden, die kuren optredenussen de klant en de Dealer, te voorkomen, zijn hieronder sommige oorzaken van motorstoring afgedrukt die de garantie Niet dekt.

Normale slijtage: Net als alle andere mechanische apparaten haben motoren periodiek onderhoud nodig en要去en bepaalde onderdelen om de zoveelijd worden onderhoden ofervangen om goed te presteren. De garantie is Niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gebrek aan routineonderhoud, verzending, verkeerde behandeling of opslag of onjuiste installmentie. Ook verwalt hetrecht op garantie als het serienummer van de motor is verwijderd of als er iota's aan de motor is gewijzigd of aangepast.

Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij worden gezrukt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuilwaterpompen of cirkelmaiaers要去en vaak werkden onder stoffige en vuile omstandigheden, die{kunnen leiden tot wat lijkt op voortijdige slijtage.Zulke slijtage, indien veroorzaakt door vuil, stof, bougiereinigergrit of anderschurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, wordt Niet door garantie gedekt.

Deze garantie dektuitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en Niet verranging of vergoeding van de machine waarop de motor gemonteerd kan zich. Noch strekt de garantie zich uit tot reparaties die nodig zich door:

1 Problemenveroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zich.
2 Bedieningsonderdelen of -installaties waardoor de motor Niet start, die slechte motorprestaties verroorzaken of de levensduur van de motor bekoten. (Neem contact op met de machinefabrikant.)

3 Lekkende carburateurs, verstopte brandstoffbuizen, vastklevende kleppen, of andere schade die worden verroorzaakt door verwulde of verschraalde brandstof.
4 Onderdelen diearendijn ingelopenofkapotzijn gegaanomdatenmotorwergruikt met onvoldoende of verruilde smerolie,ofeenverkeerdtype smeerolie (controleer het oliepeil en vulhonzodig bij met deaanbevolen intervallen).OIL GARD kan möglichenkenaandaiende motorniet uitschakelen.Motoschade kan optreden wanneer de olie neq correct op peil gehouden wordt.
5 Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabriccaat�n.
6 Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhoden of weer gemonteerd, of wonneer een nicht-origineel luchtfilterelement of -patron wordt gebruikt. Reinig en/of verrang de filter als aangegeven in de gebruksaanwijzing.
7 Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreinigung dat de koelvinnen afdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zich aangegeven in de gebruiksaanwijzing.
8 Motor- of machineonderdelen die kapot+zijn gegaan door overmatig trillen als gevolg van te losse motorbevestiging, losse mairmessen, Niet uittbalanceerde messen of losse of Niet uittbalanceerde waiiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draaien of ander verkeerd gebruik als de motor in bedrijf is.
9 Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maairmes van een motormaaier, of als gevolg van een te strak gespannen V-snaar.
10 Normaal onderhoud of afstelling van de motor.
11 Defect raken van de motor of een motoronderdeel, zoals verbrandingskamer, kleppen, klepzetels, klepgeleiders, of verbrande startmotorwikelingen, verroorzaakt door het grabuik van alternatieve brandstoffen, zoals LPG, aardgas, veranderde benzines, etc.

Garantieservice is uitsluitend beschikbaar via Service Dealers die zijn geauthorisered door Briggs & Stratton Corporation. U vindt uw dichtst bijzijnde Geauthoriserde Service Dealer in unsere "dealer locator" kaart op www.BRIGGSsandSTRATTON.com of kijk in de 'Gouden Gids'.
