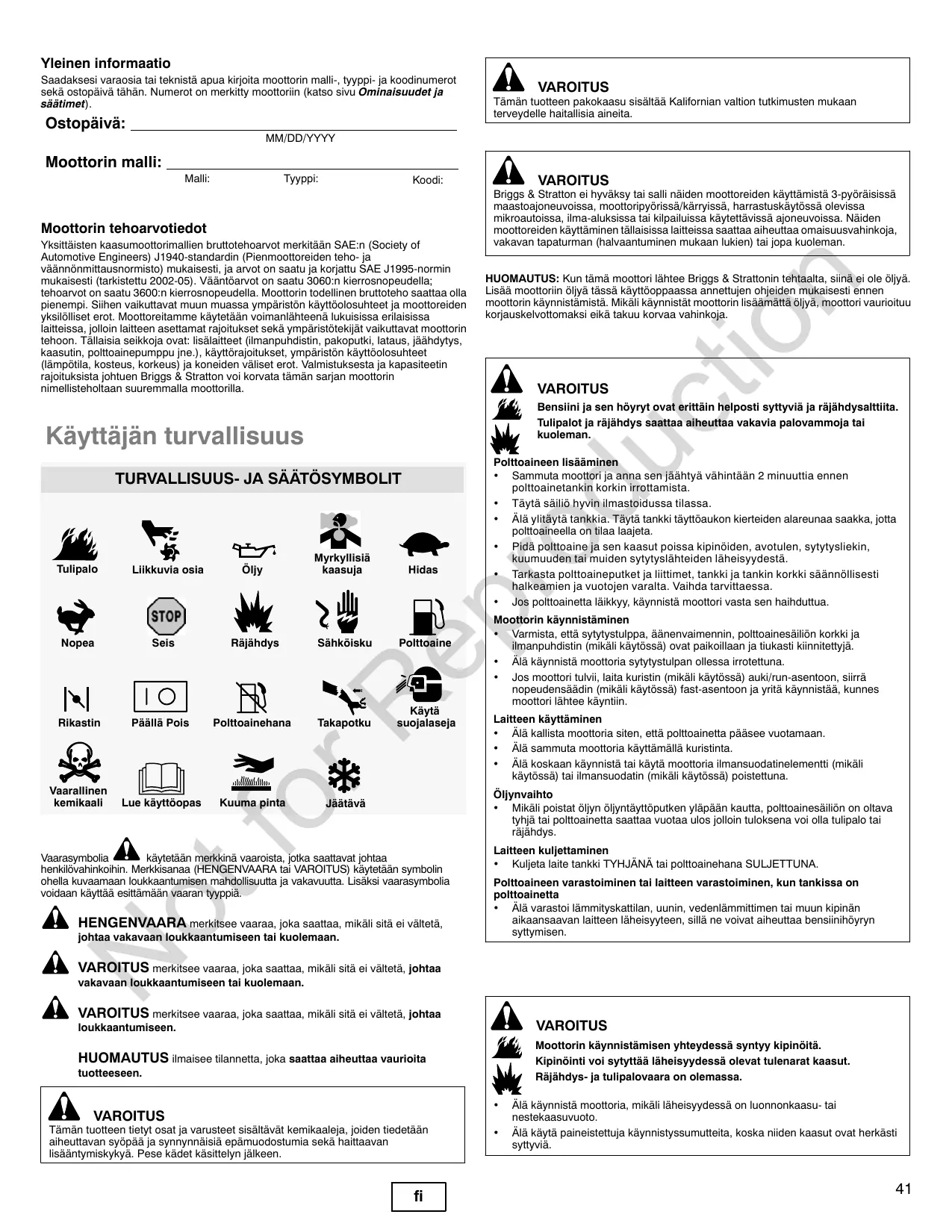

KÄYTTÖOHJE BRIGGS & STRATTON 110000 AND 120000 BRIGGS & STRATTON

Moottorin malli: Tyyppi: VAROITUS Koodi: Yksittäisten kaasumoottorimallien bruttotehoarvot merkitään SAE:n (Society of Automotive Engineers) J1940-standardin (Pienmoottoreiden teho- ja väännönmittausnormisto) mukaisesti, ja arvot on saatu ja korjattu SAE J1995-normin mukaisesti (tarkistettu 2002-05). Vääntöarvot on saatu 3060:n kierrosnopeudella; tehoarvot on saatu 3600:n kierrosnopeudella. Moottorin todellinen bruttoteho saattaa olla pienempi. Siihen vaikuttavat muun muassa ympäristön käyttöolosuhteet ja moottoreiden yksilölliset erot. Moottoreitamme käytetään voimanlähteenä lukuisissa erilaisissa laitteissa, jolloin laitteen asettamat rajoitukset sekä ympäristötekijät vaikuttavat moottorin tehoon. Tällaisia seikkoja ovat: lisälaitteet (ilmanpuhdistin, pakoputki, lataus, jäähdytys, kaasutin, polttoainepumppu jne.), käyttörajoitukset, ympäristön käyttöolosuhteet (lämpötila, kosteus, korkeus) ja koneiden väliset erot. Valmistuksesta ja kapasiteetin rajoituksista johtuen Briggs & Stratton voi korvata tämän sarjan moottorin nimellisteholtaan suuremmalla moottorilla. HUOMAUTUS: Kun tämä moottori lähtee Briggs & Strattonin tehtaalta, siinä ei ole öljyä. Lisää moottoriin öljyä tässä käyttöoppaassa annettujen ohjeiden mukaisesti ennen moottorin käynnistämistä. Mikäli käynnistät moottorin lisäämättä öljyä, moottori vaurioituu korjauskelvottomaksi eikä takuu korvaa vahinkoja.

Moottorin tehoarvotiedot Briggs & Stratton ei hyväksy tai salli näiden moottoreiden käyttämistä 3-pyöräisissä maastoajoneuvoissa, moottoripyörissä/kärryissä, harrastuskäytössä olevissa mikroautoissa, ilma-aluksissa tai kilpailuissa käytettävissä ajoneuvoissa. Näiden moottoreiden käyttäminen tällaisissa laitteissa saattaa aiheuttaa omaisuusvahinkoja, vakavan tapaturman (halvaantuminen mukaan lukien) tai jopa kuoleman. VAROITUS

Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Käyttäjän turvallisuus Öljy Myrkyllisiä kaasuja Sähköisku Hidas

Liikkuvia osia Polttoaineen lisääminen

• Sammuta moottori ja anna sen jäähtyä vähintään 2 minuuttia ennen polttoainetankin korkin irrottamista.
• Täytä säiliö hyvin ilmastoidussa tilassa.
• Älä ylitäytä tankkia. Täytä tankki täyttöaukon kierteiden alareunaa saakka, jotta polttoaineella on tilaa laajeta.
• Pidä polttoaine ja sen kaasut poissa kipinöiden, avotulen, sytytysliekin, kuumuuden tai muiden sytytyslähteiden läheisyydestä.
• Tarkasta polttoaineputket ja liittimet, tankki ja tankin korkki säännöllisesti halkeamien ja vuotojen varalta. Vaihda tarvittaessa.
• Jos polttoainetta läikkyy, käynnistä moottori vasta sen haihduttua.

Tulipalo tio Malli: Seis Räjähdys Rikastin Päällä Pois Polttoainehana Takapotku Vaarallinen kemikaali Lue käyttöopas Kuuma pinta Jäätävä Polttoaine

Vaarasymbolia käytetään merkkinä vaaroista, jotka saattavat johtaa henkilövahinkoihin. Merkkisanaa (HENGENVAARA tai VAROITUS) käytetään symbolin ohella kuvaamaan loukkaantumisen mahdollisuutta ja vakavuutta. Lisäksi vaarasymbolia voidaan käyttää esittämään vaaran tyyppiä. Laitteen käyttäminen

• Älä kallista moottoria siten, että polttoainetta pääsee vuotamaan.
• Älä sammuta moottoria käyttämällä kuristinta.
• Älä koskaan käynnistä tai käytä moottoria ilmansuodatinelementti (mikäli käytössä) tai ilmansuodatin (mikäli käytössä) poistettuna. Öljynvaihto
• Mikäli poistat öljyn öljyntäyttöputken yläpään kautta, polttoainesäiliön on oltava tyhjä tai polttoainetta saattaa vuotaa ulos jolloin tuloksena voi olla tulipalo tai räjähdys. Laitteen kuljettaminen
• Kuljeta laite tankki TYHJÄNÄ tai polttoainehana SULJETTUNA. Polttoaineen varastoiminen tai laitteen varastoiminen, kun tankissa on polttoainetta
• Älä varastoi lämmityskattilan, uunin, vedenlämmittimen tai muun kipinän aikaansaavan laitteen läheisyyteen, sillä ne voivat aiheuttaa bensiinihöyryn syttymisen.

HENGENVAARA merkitsee vaaraa, joka saattaa, mikäli sitä ei vältetä, johtaa vakavaan loukkaantumiseen tai kuolemaan. Moottorin käynnistäminen

• Varmista, että sytytystulppa, äänenvaimennin, polttoainesäiliön korkki ja ilmanpuhdistin (mikäli käytössä) ovat paikoillaan ja tiukasti kiinnitettyjä.
• Älä käynnistä moottoria sytytystulpan ollessa irrotettuna.
• Jos moottori tulvii, laita kuristin (mikäli käytössä) auki/run-asentoon, siirrä nopeudensäädin (mikäli käytössä) fast-asentoon ja yritä käynnistää, kunnes moottori lähtee käyntiin. VAROITUS merkitsee vaaraa, joka saattaa, mikäli sitä ei vältetä, johtaa vakavaan loukkaantumiseen tai kuolemaan. VAROITUS merkitsee vaaraa, joka saattaa, mikäli sitä ei vältetä, johtaa loukkaantumiseen. VAROITUS Moottorin käynnistämisen yhteydessä syntyy kipinöitä. Kipinöinti voi sytyttää läheisyydessä olevat tulenarat kaasut. Räjähdys- ja tulipalovaara on olemassa. HUOMAUTUS ilmaisee tilannetta, joka saattaa aiheuttaa vaurioita tuotteeseen.

VAROITUS Tämän tuotteen tietyt osat ja varusteet sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää ja synnynnäisiä epämuodostumia sekä haittaavan lisääntymiskykyä. Pese kädet käsittelyn jälkeen.

Älä käynnistä moottoria, mikäli läheisyydessä on luonnonkaasu- tai nestekaasuvuoto. Älä käytä paineistettuja käynnistyssumutteita, koska niiden kaasut ovat herkästi syttyviä.

VAROITUS VAROITUS Käyvä moottori tuottaa lämpöä. Moottorin osat, varsinkin äänenvaimennin, tulevat erittäin kuumiksi. Osien koskettaminen saattaa aiheuttaa vakavia palovammoja. Syttyvät roskat, kuten lehdet, ruoho, jne. saattavat syttyä palamaan.

VAROITUS Väärästä käynnistystavasta johtuva takapotku vetää köyttä takaisin moottoriin päin nopeammin kuin ehdit laskea kahvasta irti. Tästä voi seurata luunmurtumia, ruhjeita tai venähdyksiä.

Oikea tapa käynnistää moottori ja välttää takapotku, on vetää köydestä hitaasti, kunnes vastus tuntuu, ja sitten vetää nopeasti. Kytke pois kaikki ylimääräinen moottorin/laitteen kuormitus käynnistyksen ajaksi. Kaikki suoraan kytketyt komponentit, kuten esimerkiksi terät, tuulettimet, juoksupyörät, hihnapyörät, ketjupyörät, tms. tulee olla tiukasti kiinnitettyinä. Ennen säätö- tai korjaustoimenpiteitä:

• Irrota sytytystulpan johto ja pidä se erillään sytytystulpasta.
• Irrota akun negatiivinen kaapeli (vain sähkökäynnistimellä varustetut moottorit).
• Käytä vain oikeita työkaluja.
• Älä koske keskipakosäätimen jousiin, niveliin tai muihin osiin moottorin nopeuden säätämiseksi.
• Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat.
• Älä lyö vauhtipyörää vasaralla tai kovalla esineellä, koska vauhtipyörä voi hajota pirstaleiksi myöhemmin käytön aikana.

VAROITUS Pyörivät osat voivat osua tai tarttua käsiin, hiuksiin tai vaatteisiin. Tästä voi seurata vakavia silpoutumia tai haavoittumista. Sytytyskipinän testaaminen:

• Käytä ainoastaan hyväksyttyä kipinätesteriä.
• Älä tarkista kipinää sytytystulpan ollessa irrotettuna.

Käytä laitetta aina kaikki suojukset paikallaan. Pidä kädet ja jalat pois pyörivistä osista. Kiinnitä pitkät hiukset ja poista korut. Älä käytä liian väljiä vaatteita, varo sitomattomia, roikkuvia nauhoja tai muita helposti tarttuvia vaatekappaleita.

VAROITUS Hallitsematon kipinöinti voi aiheuttaa tulipalon tai sähköiskun. Moottorin käynnistyminen vahingossa voi aiheuttaa vaaratilanteita ja henkilövahinkoja. Tulipalon vaara

Anna äänenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä ennen kuin kosketat niitä. Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä. On Kalifornian julkisen lainsäädännön pykälän 4442 vastaista käyttää moottoria millään metsä-, pensas- tai ruohoalueella, ellei pakokaasujärjestelmässä ole pykälän 4442 mukaista kipinänsammutinta ja ellei sitä pidetä toimintakunnossa. Muissa osavaltioissa tai liittovaltioissa voi olla samankaltaisia lakeja. Ota yhteys alkuperäisen laitteen valmistajaan, jälleenmyyjään tai vähittäiskauppiaaseen saadaksesi tälle moottorille suunniteltuun pakokaasujärjestelmään sopivan kipinänsammuttimen. tio

Pakokaasut sisältävät hiilimonoksidia, joka on hajuton ja väritön, myrkyllinen kaasu.. Hiilimonoksidin hengittäminen saattaa aiheuttaa pahoinvointia, pyörtymisen tai kuoleman. Käynnistä ja käytä moottoria ulkona. Älä käynnistä moottoria sisällä, vaikka ovet tai ikkunat olisivat auki.

BRIGGSandSTRATTON.COM Ominaisuudet ja säätimet Katsele oppaan kuvitusta 1 ja omaa moottoriasi samanaikaisesti tutustuaksesi moottorin eri ominaisuuksiin ja säätimiin. A. Moottorin tunniste Malli Tyyppi Koodi VAROITUS: Älä käytä polttoaineita, jotka eivät ole suositusten mukaisia polttoaineita, kuten E85:tä. Älä sekoita öljyä polttoaineeseen tai muuta moottoria käymään vaihtoehtoisilla polttoaineilla. Niiden käyttö vaurioittaa moottoria ja kumoaa moottorin takuun. Jottei polttoainejärjestelmään pääse syntymään hartsia, sekoita polttoaineeseen polttoaineen säilytysainetta. Katso kohta varastointi. Kaikki polttoaineet eivät ole samanlaisia. Jos moottori ei käynnisty helposti tai moottorin suorituskyky ei ole odotusten mukainen polttoaineen lisäämisen jälkeen, vaihda polttoaineenmyyjää tai polttoainemerkkiä. Tämä moottori on tarkoitettu toimimaan bensiinillä. Tämän moottorin pakokaasupäästöjen rajoitusjärjestelmä on EM (Moottorin modifikaatiot).

Polttoainesäiliö ja korkki

Narukäynnistimen kahva Korkea ilmanala

Mittatikku Yli 1524 metrin (5000 jalkaa) korkeudessa on käytettävä vähintään 85 oktaanista/85 AKI (89 RON) polttoainetta. Päästönormien täyttämiseksi moottorille on tehtävä korkean paikan säätö. Mikäli säätöä ei tehdä, laitteen suorituskyky heikkenee, polttoaineenkulutus lisääntyy ja päästöt lisääntyvät. Saat lisätietoja korkean paikan säädöstä valtuutetulta Briggs & Stratton-maahantuojalta. Korkean paikan sarjaa ei suositella käytettäväksi, mikäli moottoria käytetään alle 762 metrin (2500 jalkaa) korkeudessa. Äänenvaimennin Äänenvaimentimen suojus (lisävaruste) Kipinäsuojain (lisävaruste)

Rikastin (lisävaruste)

Kaasuvipu (lisävaruste)

Sulkuventtiili (lisävaruste)

Polttoainesuodatin (lisävaruste) Polttoaineen lisääminen - kuva 3 M. Suojus

VAROITUS Öljysuodatin (lisävaruste) Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattavat aiheuttaa vakavia palovammoja tai kuoleman.

O. Sähkökäynnistin (lisävaruste) Toiminta Öljytilavuus (katso Tekniset tiedot -luku) Moottorin parhaan toiminnan takaamiseksi suosittelemme käytettäväksi Briggs & Strattonin takuuhyväksyttyjä öljyjä. Muita hyväksyttäviä pesevätyyppisiä öljyjä ovat SF, SG, SH, SJ. Älä käytä mitään lisäaineita. Käytettävän öljyn viskositeetti määräytyy ulkoilman lämpötilan mukaan. Valitse tästä taulukosta öljyn viskositeettiluokka, joka sopii odotettuun käynnistyslämpötilaan ennen seuraavaa öljynvaihtoa.

Moottorin käynnistäminen 5W-30

1. Puhdista lika ja roskat tankin korkin ympäriltä. Irrota tankin korkki (A) (kuva 3).

2. Täytä polttonestesäiliö (B) bensiinillä. Täytä tankki täyttöaukon kierteiden alareunaan

(C) saakka, jotta polttoaineella on tilaa laajeta.

3. Kierrä korkki takaisin paikalleen.

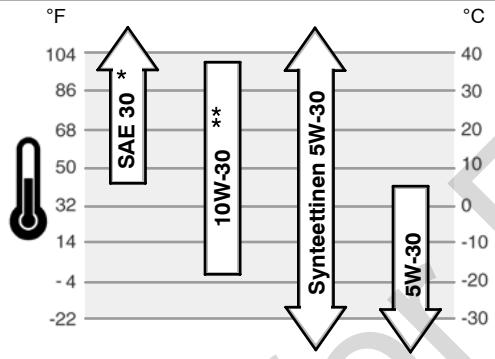

Alle 4°C (40°F) lämpötiloissa SAE 30 --öljyn käyttö johtaa huonoon käynnistyvyyteen. Yli 27°C (80°F) lämpötiloissa 10W-30-öljyn käyttö saattaa johtaa normaalia suurempaan öljynkulutukseen. Tarkista öljyn määrä normaalia useammin.

Polttoaineen lisääminen

• Sammuta moottori ja anna sen jäähtyä vähintään 2 minuuttia ennen polttoainetankin korkin irrottamista.
• Täytä säiliö hyvin ilmastoidussa tilassa.
• Älä ylitäytä tankkia. Täytä tankki täyttöaukon kierteiden alareunaa saakka, jotta polttoaineella on tilaa laajeta.
• Pidä polttoaine ja sen kaasut poissa kipinöiden, avotulen, sytytysliekin, kuumuuden tai muiden sytytyslähteiden läheisyydestä.
• Tarkasta polttoaineputket ja liittimet, tankki ja tankin korkki säännöllisesti halkeamien ja vuotojen varalta. Vaihda tarvittaessa.
• Jos polttoainetta läikkyy, käynnistä moottori vasta sen haihduttua.

G. Öljynpoistoaukon tulppa VAROITUS Väärästä käynnistystavasta johtuva takapotku vetää köyttä takaisin moottoriin päin nopeammin kuin ehdit laskea kahvasta irti. Tästä voi seurata luunmurtumia, ruhjeita tai venähdyksiä.

Oikea tapa käynnistää moottori ja välttää takapotku, on vetää köydestä hitaasti, kunnes vastus tuntuu, ja sitten vetää nopeasti. VAROITUS

Öljyn tarkistaminen/lisääminen - kuva 2

Ennen öljyn lisäämistä tai tarkistamista

• Aseta moottori vaakasuoraan asentoon.
• Puhdista öljyntäyttöaukon ympärys liasta.

1. Irrota mittatikku (G) ja pyyhi se puhtaaseen kankaaseen (kuva 2).

2. Laita mittatikku takaisin paikalleen ja kiristä.

3. Irrota mittatikku ja tarkista öljymäärä uudestaan. Öljyä tulee olla mittatikun

full-merkkiin (J) saakka.

4. Jos öljyä on vähän, lisää öljyä kaatamalla öljyä hitaasti moottorin öljyntäyttöaukosta

H) sisään. Älä ylitäytä. Lisättyäsi öljyä, odota minuutti ja tarkista öljymäärä uudelleen.

5. Aseta mittatikku paikalleen ja kiristä.

Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattavat aiheuttaa vakavia palovammoja tai kuoleman. Moottorin käynnistäminen

• Varmista, että sytytystulppa, äänenvaimennin, polttoainesäiliön korkki ja ilmanpuhdistin (mikäli käytössä) ovat paikoillaan ja tiukasti kiinnitettyjä.
• Älä käynnistä moottoria sytytystulpan ollessa irrotettuna.
• Jos moottori tulvii, laita kuristin (mikäli käytössä) auki/run-asentoon, siirrä nopeudensäädin (mikäli käytössä) fast-asentoon ja yritä käynnistää, kunnes moottori lähtee käyntiin. VAROITUS Polttoainesuositukset Polttoaineen on täytettävä seuraavat vaatimukset:
• Polttoaineen on oltava puhdasta, tuoretta ja lyijytöntä.
• vähintään 87 oktaanista/87 AKI (91 RON). Korkean ilmanalan käyttö, katso alempana annettavat ohjeet.
• Polttoaineessa saa olla enintään 10% etanolia (bensiini-etanoliseos) tai enintään 15% MTBE:tä (metyyli- tert-butyylieetteriä).

Pakokaasut sisältävät hiilimonoksidia, joka on hajuton ja väritön, myrkyllinen kaasu.. Hiilimonoksidin hengittäminen saattaa aiheuttaa pahoinvointia, pyörtymisen tai kuoleman. Käynnistä ja käytä moottoria ulkona. Älä käynnistä moottoria sisällä, vaikka ovet tai ikkunat olisivat auki.

Huomaa: Mikäli moottori ei käynnisty usean vedon jälkeen, katso ohjeet sivulta BRIGGSandSTRATTON.COM tai soita 1-800-233-3723 (Yhdysvalloissa). HUOMAUTUS: Kun tämä moottori lähtee Briggs & Strattonin tehtaalta, siinä ei ole öljyä. Lisää moottoriin öljyä tässä käyttöoppaassa annettujen ohjeiden mukaisesti ennen moottorin käynnistämistä. Mikäli käynnistät moottorin lisäämättä öljyä, moottori vaurioituu korjauskelvottomaksi eikä takuu korvaa vahinkoja.

1. Tarkista öljymäärä. Katso kappale Öljyn tarkistaminen/lisääminen.

2. Varmista, että laitteen voimansiirron säätölaitteet, mikäli käytössä, ovat vapaalla.

3. Siirrä polttoaineen sulkuventtiili (A), mikäli käytössä,

4. Siirrä kaasuvipu (B), mikäli käytössä, fastkaasuvipu fast-

Moottorin sammuttaminen - kuva 4 -asentoon (kuva 4).

VAROITUS Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattavat aiheuttaa vakavia palovammoja tai kuoleman.

Älä sammuta moottoria käyttämällä kuristinta.

1. Vapauta moottorin sammutusvipu (F, kuva 5)

tai kaasuvivulla varustettu moottori: siirrä kaasuvipu (B, kuva 4) stop -asentoon tai sähkökäynnistimellä varustettu moottori: käännä sähkökäynnistyskytkin off/stop asentoon. Käytä moottoria asennossa. asentoon.

2. Moottori, jossa on lisävarusteena polttoaineen sulkuventtiili: kun moottori on

sammunut, käännä polttoaineen sulkuventtiili (A, kuva 4) kiinni

5. Jos tuotteessa on moottorin pysäytysvipu (C), pidä moottorin pysäytysvipua kahvaa

6. Itsepalautuva käynnistin: Tartu tiukalla otteella käynnistinnaruun (D). Vedä

käynnistinnarun kahvasta hitaasti, kunnes vastus tuntuu ja vedä sitten nopeasti (kuva 4). Huomaa: Mikäli moottori ei käynnisty usean vedon jälkeen, katso ohjeet sivulta BRIGGSandSTRATTON.COM tai soita 1-800-233-3723 (Yhdysvalloissa).

ReadyStart® -järjestelmä - kuva 4

9. Kun moottori on lämmennyt, siirrä rikastinvipu (E) run

Ennen kuin käynnistät moottorin, sinun tulee ottaa selvää, millainen käynnistysjärjestelmä moottorissa on. Moottorissa on jompi kumpi seuraavista järjestelmistä.

• ReadyStart® -järjestelmä: moottorissa on lämpötilan mukaan ohjautuva automaattirikastin. Järjestelmään ei kuulu manuaalikuristinta eikä ryypytintä.
• Rikastinjärjestelmä: moottorissa on rikastin, jota käytetään käynnistykseen viileällä säällä. Joissakin malleissa on erillinen rikastinsäädin, toisissa taas yhdistetty rikastin-/kaasusäädin. Järjestelmään ei kuulu ryypytintä. Käynnistä moottori noudattamalla käynnistysjärjestelmää koskevia ohjeita. Huom: Joissakin moottoreissa ja laitteissa on kauko-ohjaimet. Tarkista kauko-ohjainten sijainti ja toiminta laitteen käsikirjasta. tio Käynnistysjärjestelmän selvittäminen HUOMAUTUS: Voit pidentää käynnistimen käyttöikää käynnistämällä moottoria vain lyhyitä jaksoja (korkeintaan viisi sekuntia kerrallaan). Pidä minuutin tauko käynnistysyritysten välillä.

Huolto VAROITUS: Käytä vain alkuperäisiä varaosia. Muut osat eivät ehkä toimi yhtä hyvin, voivat vaurioittaa tuotetta ja johtaa vammoihin. Lisäksi muiden osien käyttö voi mitätöidä takuun. Suosittelemme, että otat yhteyttä mihin tahansa valtuutettuun Briggs & Stratton-huoltoliikkeeseen kaikissa moottoreiden huoltoa ja korjausta ja moottoreiden varaosia koskevissa kysymyksissä. HUOMAUTUS: Kaikki tämän moottorin valmistuksessa käytettyjen osien on oltava paikoillaan, jotta moottori toimisi kunnolla.

Väärästä käynnistystavasta johtuva takapotku vetää köyttä takaisin moottoriin päin nopeammin kuin ehdit laskea kahvasta irti. Tästä voi seurata luunmurtumia, ruhjeita tai venähdyksiä. Oikea tapa käynnistää moottori ja välttää takapotku, on vetää käynnistimen köydestä hitaasti, kunnes vastus tuntuu, ja sitten vetää nopeasti.

7. Sähkökäynnistys: Siirrä sähkökäynnistimen kytkin/käynnistys

asentoon. Rikastinjärjestelmä - kuva 4

Huomaa: Mikäli moottori ei käynnisty usean vedon jälkeen, katso ohjeet sivulta BRIGGSandSTRATTON.COM tai soita 1-800-233-3723 (Yhdysvalloissa). HUOMAUTUS: Voit pidentää käynnistimen käyttöikää käynnistämällä moottoria vain lyhyitä jaksoja (korkeintaan viisi sekuntia kerrallaan). Pidä minuutin tauko käynnistysyritysten välillä.

Päästökontrolli Päästökontrollijärjestelmän osien vaihdon tai huollon voi suorittaa mikä tahansa pienkonekorjaamo tai yksityishenkilö. Takuukorjaukset tai --huollot voi suorittaa ainoastaan valtuutettu Briggs & Stratton-huoltoliike. Katso takuupäästötakuu.

1. Tarkista öljymäärä. Katso kappale Öljyn tarkistaminen/lisääminen.

2. Siirrä polttoaineen sulkuventtiili (A), mikäli käytössä,

3. Siirrä kaasuvipu (B), mikäli käytössä, fast-

asentoon. Käytä moottoria asennossa.

4. Käännä kuristimen säätövipu (E) kuristusasentoon

Huomaa: Rikastimen käyttö on tavallisesti tarpeetonta lämmintä moottoria käynnistettäessä.

5. Varmista, että laitteen voimansiirron säätölaitteet, mikäli käytössä, ovat vapaalla.

6. Jos tuotteessa on moottorin pysäytysvipu (C), pidä moottorin pysäytysvipua kahvaa

7. Itsepalautuva käynnistin: Tartu tiukalla otteella käynnistinnaruun (D). Vedä

käynnistinnarun kahvasta hitaasti, kunnes vastus tuntuu ja vedä sitten nopeasti (kuva 4). Huomaa: Mikäli moottori ei käynnisty usean vedon jälkeen, katso ohjeet sivulta BRIGGSandSTRATTON.COM tai soita 1-800-233-3723 (Yhdysvalloissa). VAROITUS: Väärästä käynnistystavasta johtuva takapotku vetää köyttä takaisin moottoriin päin nopeammin kuin ehdit laskea kahvasta irti. Tästä voi seurata luunmurtumia, ruhjeita tai venähdyksiä. Oikea tapa käynnistää moottori ja välttää takapotku, on vetää käynnistimen köydestä hitaasti, kunnes vastus tuntuu, ja sitten vetää nopeasti.

8. Sähkökäynnistys: Siirrä sähkökäynnistimen kytkin/käynnistys

VAROITUS Hallitsematon kipinöinti voi aiheuttaa tulipalon tai sähköiskun. Moottorin käynnistyminen vahingossa voi aiheuttaa vaaratilanteita ja henkilövahinkoja. Tulipalon vaara Ennen säätö- tai korjaustoimenpiteitä:

• Irrota sytytystulpan johto ja pidä se erillään sytytystulpasta.
• Irrota akun negatiivinen kaapeli (vain sähkökäynnistimellä varustetut moottorit).
• Käytä vain oikeita työkaluja.
• Älä koske keskipakosäätimen jousiin, niveliin tai muihin osiin moottorin nopeuden säätämiseksi.
• Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat.
• Älä lyö vauhtipyörää vasaralla tai kovalla esineellä, koska vauhtipyörä voi hajota pirstaleiksi myöhemmin käytön aikana. Sytytyskipinän testaaminen:
• Käytä ainoastaan hyväksyttyä kipinätesteriä.
• Älä tarkista kipinää sytytystulpan ollessa irrotettuna. asentoon. BRIGGSandSTRATTON.COM Huoltokaavio Öljyn vaihto - kuva 2

5 ensimmäisen käyttötunnin jälkeen VAROITUS Vaihda öljy 8 tunnin välein tai päivittäin

Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattavat aiheuttaa vakavia palovammoja tai kuoleman. Tarkista öljymäärä Puhdista äänenvaimentimen ja säätimien ympäristö Puhdista sormisuojus (mikäli käytössä)

Joka 50. tunti tai vuosittain

Puhdista ilmansuodatin * Puhdista esipuhdistin (jos sellainen on) * Vaihda moottoriöljy Vaihda öljysuodatin (mikäli käytössä) Tarkista äänenvaimennin ja kipinäsuojain VAROITUS: Jäteöljy on ympäristölle vaarallinen tuote ja on hävitettävä oikealla tavalla. Älä hävitä sitä talousjätteiden mukana. Tarkista paikallisilta viranomaisilta, huoltoedustajalta tai jälleenmyyjältä, miten öljy voidaan hävittää/kierrättää turvallisesti. Joka 200. tunti tai vuosittain Poista öljy Vaihda ilmansuodatin * Vaihda esipuhdistin (mikäli käytössä) * Tyhjennä öljysäiliö joko pohjassa olevan tyhjennysaukon kautta tai öljyntäyttöputken yläpäästä.

1. Irrota sytytystulpan johto (A) moottorin ollessa vielä lämmin ja pidä johto erillään

sytytystulpasta (kuva 8).

2. Irrota öljynpoistoaukon tulppa (B, kuva 9). Tyhjennä öljy hyväksyttyyn astiaan.

Huomaa: Moottoriin voidaan asentaa mikä tahansa alla näkyvistä öljynpoistoaukon tulpista. tio

Vuosittain Vaihda sytytystulppa Puhdista jäähdytysjärjestelmä * Puhdista/vaihda polttoainesuodatin (mikäli käytössä) Tarkasta venttiilivälys **

Puhdista useammin pölyisissä tai roskaisissa olosuhteissa.

Ei tarvita, jollei moottorin toiminnassa havaita ongelmia.

3. Kun öljysäiliö on tyhjentynyt, asenna öljyntäyttöaukon tulppa paikalleen ja kiristä

4. Jos tyhjennät öljyn öljyntäyttöputken (C) kautta, pidä moottorin sytytystulppapää (D)

ylöspäin (kuva 10). Tyhjennä öljy sopivaan astiaan. Kaasuttimen säätö Älä koskaan säädä kaasutinta. Kaasutin on säädetty tehtaalla toimimaan tehokkaasti useimmissa olosuhteissa. Mutta jos säätöjä on tehtävä, ota yhteyttä mihin tahansa Briggs & Strattonin valtuutettuun huoltoliikkeeseen. HUOMAUTUS: Laitteen valmistaja on määritellyt suurimman moottorin käyntinopeuden. Älä ylitä tätä nopeutta. Öljynsuodattimen vaihto (mikäli käytössä)

Tarkista tulpan väli (A, kuva 6) lankatulkilla (B). Säädä väli uudestaan tarpeen vaatiessa. Asenna tulppa paikalleen ja kiristä suositeltuun tiukkuuteen. Katso tulpan väliasetus tai tiukkuus kohdasta Tekniset tiedot. Huom: Eräissä maissa laki vaatii, että on käytettävä vastussytytystulppia sytytyksestä aiheutuvien häiriöiden vaimentamiseksi. Jos moottorissa on alun perin vastussytytystulppa, käytä samantyyppistä tulppaa myös jatkossa.

Tarkista äänenvaimennin ja kipinäsuojus - kuva 7

Anna äänenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä ennen kuin kosketat niitä. Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä. On Kalifornian julkisen lainsäädännön pykälän 4442 vastaista käyttää moottoria millään metsä-, pensas- tai ruohoalueella, ellei pakokaasujärjestelmässä ole pykälän 4442 mukaista kipinänsammutinta ja ellei sitä pidetä toimintakunnossa. Muissa osavaltioissa tai liittovaltioissa voi olla samankaltaisia lakeja. Ota yhteys alkuperäisen laitteen valmistajaan, jälleenmyyjään tai vähittäiskauppiaaseen saadaksesi tälle moottorille suunniteltuun pakokaasujärjestelmään sopivan kipinänsammuttimen.

Jotkut mallit on varustettu lisäöljysuodattimella. Katso vaihtovälit Huolto -taulukosta.

1. Valuta öljy pois moottorista. Katso osa Öljyn vaihto.

2. Irrota öljynsuodatin (E) ja hävitä se oikein. Katso kuva 11.

3. Ennen kuin asennat uuden öljynsuodattimen, voitele öljynsuodattimen tiiviste

kevyesti tuoreella öljyllä.

4. Kiristä öljynsuodatin käsin, kunnes tiiviste ottaa kiinni sovitteeseen. Kiristä suodatinta

sitten vielä 1/2 - 3/4 kierrosta.

5. Lisää öljy. Katso osa Öljyn lisääminen.

6. Käynnistä moottori ja anna sen käydä. Tarkista öljyvuotojen varalta, kun moottori

7. Pysäytä moottori ja tarkista öljytaso. Sen tulee olla mittatikun full-merkin (J) -tasolla.

(kuva 2) Öljyn lisääminen Käyvä moottori tuottaa lämpöä. Moottorin osat, varsinkin äänenvaimennin, tulevat erittäin kuumiksi. Osien koskettaminen saattaa aiheuttaa vakavia palovammoja. Syttyvät roskat, kuten lehdet, ruoho, jne. saattavat syttyä palamaan.

VAROITUS Mikäli tyhjennät öljysäiliön öljyntäyttöputken yläpäästä, polttoainesäiliön on oltava tyhjä tai muuten polttoainetta saattaa valua ulos ja aiheuttaa tulipalon tai räjähdyksen. Tyhjennä säiliö käyttämällä moottoria, kunnes se sammuu polttoaineen loppumisen vuoksi.

Sytytystulpan vaihto - kuva 6 VAROITUS Mikäli poistat öljyn öljyntäyttöputken yläpään kautta, polttoainesäiliön on oltava tyhjä tai polttoainetta saattaa vuotaa ulos jolloin tuloksena voi olla tulipalo tai räjähdys.

Aseta moottori vaakasuoraan asentoon. Puhdista öljyntäyttöaukon ympärys liasta. Katso öljytilavuus kappaleesta Tekniset tiedot. Irrota mittatikku (G) ja pyyhi se puhtaaseen kankaaseen (kuva 2). Kaada öljyä hitaasti moottoriöljyn täyttöaukkoon (H). Älä laita moottoriin liikaa öljyä. Odota öljyn lisäämisen jälkeen minuutti ja tarkista öljymäärä.

3. Aseta mittatikku paikalleen ja kiristä tiukalle.

4. Irrota mittatikku ja tarkista öljymäärä uudestaan. Öljyä tulee olla mittatikun

full-merkkiin (J) saakka.

5. Aseta mittatikku paikalleen ja kiristä tiukalle.

Ilmansuodattimen huolto - kuva 12 VAROITUS Tarkista, onko äänenvaimentimessa (A, kuva 7) murtumia, ruostetta tai muita vaurioita. Irrota kipinäsuojain (B), mikäli sellainen on käytössä ja tarkista, onko se vaurioitunut ja onko siinä hiilen aiheuttamia tukkeumia. Mikäli tarvitset varaosia, varmista, että käytät vain alkuperäisiä varaosia. Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattavat aiheuttaa vakavia palovammoja tai kuoleman.

VAROITUS: Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat tai seurauksena voi olla tulipalo.

Älä koskaan käynnistä tai käytä moottoria ilmansuodatinelementti (mikäli käytössä) tai ilmansuodatin (mikäli käytössä) poistettuna. HUOMAUTUS: Älä käytä suodattimen puhdistamiseen paineilmaa tai liuotinaineita. Paineilma voi vahingoittaa suodatinta ja liuottimet hajottavat sen.

1. Irrota kiinnike (A) ja ilmansuodattimen kansi (B). (kuva 12).

2. Irrota esipuhdistin (C) ja suodatin (D).

3. Puhdista lika suodattimesta taputtamalla sitä varovasti kovaa alustaa vasten. Mikäli

suodatin on erittäin likainen, vaihda tilalle uusi suodatin. VAROITUS Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattavat aiheuttaa vakavia palovammoja tai kuoleman.

4. Pese esipuhdistin nestemäisellä pesuaineella ja vedellä. Anna sen kuivua sen

jälkeen perusteellisesti. Älä voitele esipuhdistinta öljyllä.

5. Asenna esipuhdistin suodattimeen.

6. Asenna suodatin ja esipuhdistin runkoon (E). Varmista, että suodatin on kunnolla

Vianetsintä Lisäohjeita huollon tekemiseksi löydät verkko-osoitteesta BRIGGSandSTRATTON.COM tai soita numeroon 1-800-233-3723. Tekniset tiedot Moottorin tekniset tiedot

Moottoriöljy Vaihda moottoriöljy kun moottori on vielä lämmin. Katson kohta Öljyn vaihtaminen.

Pidä polttoaine ja sen kaasut poissa kipinöiden, avotulen, sytytysliekin, kuumuuden tai muiden sytytyslähteiden läheisyydestä. Tarkasta polttoaineputket ja liittimet, tankki ja tankin korkki säännöllisesti halkeamien ja vuotojen varalta. Vaihda tarvittaessa. Ennen polttoainesuodattimen asettamista takaisin paikalleen, tyhjennä polttoainesäiliö tai sulje polttoaineen sulkuventtiili. Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat. Jos polttoainetta läikkyy, käynnistä moottori vasta sen haihduttua. tio VAROITUS Bensiini ja sen höyryt ovat erittäin helposti syttyviä ja räjähdysalttiita. Tulipalot ja räjähdys saattavat aiheuttaa vakavia palovammoja tai kuoleman.

Polttoainesuodattimen vaihto - kuva 13

Polttoainejärjestelmä Polttoaine saattaa vanheta, mikäli sitä säilytetään yli 30 päivää. Vanhentunut polttoaine saattaa aiheuttaa happo- ja hartsimuodostumisen syntymisen polttoainejärjestelmään tai tärkeisiin kaasuttimen osiin. Pidä polttoaine tuoreena käyttämällä Briggs & Strattonin FRESH START® -polttoaineen lisäainetta, jota on saatavana nestemäisenä tai tiivistepatruunana. Moottorista ei tarvitse poistaa polttoainetta mikäli polttoaineeseen on lisätty lisäainetta ohjeitten mukaisesti. Anna moottorin käydä 2 minuutin ajan jotta lisäaine pääsee leviämään koko polttoainejärjestelmään. Moottori ja polttoaine voidaan varastoida enintään 24 kuukauden ajaksi. Mikäli polttoaineeseen ei ole lisätty lisäainetta, polttoaine on tyhjennettävä moottorista sopivaan astiaan. Anna moottorin käydä, kunnes se pysähtyy polttoaineen loppumisen vuoksi. Lisää polttoaineen lisäainetta varastointiastiaan, jotta polttoaine säilyy tuoreena.

7. Asenna ilmansuodattimen kansi ja kiinnitä kiinnikkeellä. Varmista, että kiinnike on

tiukalla. Polttoaineen varastoiminen tai laitteen varastoiminen, kun tankissa on polttoainetta

• Älä varastoi lämmityskattilan, uunin, vedenlämmittimen tai muun kipinän aikaansaavan laitteen läheisyyteen, sillä ne voivat aiheuttaa bensiinihöyryn syttymisen.

1. Ennen polttoainesuodattimen (A, kuva 13) vaihtamista (mikäli käytössä) tyhjennä

polttoainesäiliö tai sulje polttoaineen sulkuventtiili. Muussa tapauksessa polttoainetta saattaa vuotaa, mikä aiheuttaa tulipalo- tai räjähdysvaaran.

2. Käytä pihtejä ja purista kielekkeitä (B), jotka ovat kiinnikkeissä (C). Liu’uta kiinnikkeet

sitten pois polttoaineensuodattimesta. Käännä ja vedä polttoaineletkut (D) irti polttoainesuodattimesta.

3. Tarkista polttoaineletkut murtumien tai vuotojen varalta. Vaihda tarvittaessa.

4. Vaihda polttoainesuodattimen tilalle alkuperäinen vaihtosuodatin.

5. Kiinnitä polttoaineletkut kiinnikkeillä kuvan osoittamalla tavalla.

Jäähdytysjärjestelmän puhdistus - kuva 14 VAROITUS

Käyvä moottori tuottaa lämpöä. Moottorin osat, varsinkin äänenvaimennin, tulevat erittäin kuumiksi. Osien koskettaminen saattaa aiheuttaa vakavia palovammoja. Syttyvät roskat, kuten lehdet, ruoho, jne. saattavat syttyä palamaan. Malli

Iskutilavuus 10,69 ci (175 cc) Sylinterin halkaisija 2,583 in (65,61 mm) Iskun pituus 2,040 in (51,82 mm) Öljytilavuus 18 -- 20 oz (0.54 -- 0.59 L) Säätöarvot Malli

• Moottorin teho laskee 3.5% jokaista 1000 jalkaa (300 metriä) kohti merenpinnan yläpuolella ja 1% jokaista 10° F (5.6° C) kohti lämpötilassa yli 77° F (25° C). Moottori toimii tyydyttävästi, mikäli se ei joudu yli 15° asteen kulmaan. Katso käyttöohjekirjaa turvallisille käyttörajoille kaltevilla pinnoilla. Tärkeimmät huolto-osat n Huolto-osa Varaosanumero Ilmansuodatin, ovaali 697029, 5059 Ilmansuodattimen esipuhdistin, ovaali

Bensiinin lisäaine 5041, 5058 Vastussytytystulppa

HUOMAUTUS: Älä puhdista moottoria vedellä, sillä vesi voi tunkeutua polttoaineen joukkoon. Käytä moottorin puhdistamiseen harjaa tai kuivaa kangasta. Sytytystulppa-avain 89838, 5023 Tämä on ilmajäähdytteinen moottori. Lika ja roskat voivat estää ilman virtauksen ja aiheuttaa moottorin ylikuumenemisen, mikä heikentää moottorin tehoa ja lyhentää sen käyttöikää. Kipinätesteri

Polttoainesuodatin 298090, 5018

Anna äänenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä ennen kuin kosketat niitä. Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä. Käytä harjaa tai kuivaa kangasta, kun haluat poistaa lian sormisuojasta (A). Pidä nivelet, jouset ja säätimet (B) puhtaina. Äänenvaimentimessa (C) tai sen läheisyydessä ei saa olla palavia epäpuhtauksia (kuva 14).

n Suosittelemme, että otat yhteyttä mihin tahansa valtuutettuun Briggs & Stratton-huoltoliikkeeseen kaikissa moottoreiden huoltoa ja korjausta ja moottoreiden varaosia koskevissa kysymyksissä. Käytä vain aitoja Briggs & Stratton-varaosia. BRIGGSandSTRATTON.COM

BRIGGS & STRATTON -MOOTTORIN OMISTAJAN TAKUUKIRJA

Toukokuu 2008 RAJOITETTU TAKUU Briggs & Stratton Corporation korjaa tai vaihtaa veloituksetta kaikki moottorin osat, jotka ovat viallisia joko materiaalin tai työn tai kummankin osalta. Tämän takuun mukaan ostaja vastaa tuotteen kuljetuskustannuksista korjausta tai vaihtoa varten. Tämä takuu on voimassa alla esitetyn ajan ja alla esitetyillä ehdoilla. Selvitä takuuta koskevat palvelut lähimmältä huoltoedustajaltamme, jonka löydät verkkosivuiltamme BRIGGSandSTRATTON.COM, soittamalla numeroon 1-800-233-3723, tai ‘Keltaisilta sivuilta’.

Yksityiskäyttö Vanguardt 2 vuotta Extended Life Seriest; I/C®; Intekt I/C®; Intekt Pro; Valurautaisella Dura-Boret sylinteriputkella varustettu Professional Seriest; Valurautaisella Dura-Boret sylinteriputkella varustettu 850 Seriest; Valurautaisella Dura-Boret sylinteriputkella varustettu Snow Series MAXt 2 vuotta Kaikki muut Briggs & Stratton-moottorit 2 vuotta Kaupallinen käyttö 2 vuotta 1 vuosi

Merkki/Tuotetyyppi tio NORMAALIT TAKUUEHDOT *

Muuta ilmaistua takuuta ei ole. Oletetut vastuut, mukaan lukien oletetut vastuut soveltuvuudesta tai sopivuudesta tiettyyn käyttötarkoitukseen, rajoittuvat yhteen vuoteen alkaen ostopäivästä tai lain sallimissa puitteissa torjutaan kaikki oletetut vastuut. Vastuu välillisistä vahingonkorvauksista takuun nojalla torjutaan lain sallimissa puitteissa. Joissakin maissa takuuajan rajoittamista ei sallita ja joissakin maissa takuun on katettava myös välilliset vahingot, joten yllä olevat rajoitukset eivät välttämättä koske Teitä. Tämä takuu antaa Teille nimenomaiset lailliset oikeudet ja Teillä voi olla myös muita Suomen lain mukaisia oikeuksia.

Käytössä ovat normaalit vakuutusehtomme, mutta joissakin tapauksissa takuu saattaa kattaa muutakin, jota ei ollut määritetty julkaisuajankohtana. Saat luettelon moottoriasi koskevista takuuehdoista menemällä osoitteeseen BRIGGSandSTRATTON.COM tai ota yhteys valtuutettuun Briggs & Stratton maahantuojaan.

Kotikäyttöön tarkoitetuissa varageneraattoreissa käytettäviä moottoreita koskee ainoastaan yksityiskäyttötakuu. Tämä takuu ei koske niiden laitteiden moottoreita, joita käytetään voiman tuottamiseen hyötykäytössä. Kilpa-ajoissa tai kaupallisilla tai vuokraradoilla käytettäviä moottoreita takuu ei koske.

Takuuaika alkaa ostokuitissa mainitusta päivämäärästä ja koskien ensimmäistä omistajaa tai kaupallista loppukäyttäjää, ja on voimassa yllä mainitun ajanjakson. Tässä takuukirjassa “yksityiskäyttö” tarkoittaa yksityisten kuluttajien käytössä olevia talouksia. “Kaupallinen käyttö” tarkoittaa muita käyttökohteita, mukaan lukien kaupalliset, tuottoja tuottavat tai vuokraustarkoitukset. Jos moottori on ollut kaupallisessa käytössä, sitä pidetään sen jälkeen kaupalliseen käyttöön tarkoitettuna moottorina tämän takuun osalta. Mitään takuukorttia ei tarvita takuuhuollon saamiseksi Briggs & Stratton -moottoreille. ostokuitti on säilytettävä. Mikäli et esitä ostokuittia takuuhuoltoon tuotaessa, moottorin koodinumeroa käytetään takuuajan alkamispäivämääränä.

Takuuehdot Briggs & Stratton suorittaa moottoreihinsa takuukorjauksia ja pahoittelee asiasta koituvaa vaivannäköä. Takuukorjauksia saavat suorittaa kaikki valtuutetut huoltopisteet. Useimmat takuukorjaukset hoidetaan rutiininomaisesti, mutta joskus takuukorjauspyynnöt eivät ole asianmukaisia.

Jos asiakas on eri mieltä huoltopisteen päätöksestä, takuun voimassaolon toteamiseksi suoritetaan tutkimus. Pyydä huoltoa toimittamaan kaikki asiaa koskevat tosiasiat maahantuojalle tai tehtaalle tarkistusta varten. Jos maahantuoja tai tehdas päättää, että vaade on oikeutettu, asiakas saa täyden korvauksen viallisista osista. Asiakkaan ja jälleenmyyjän välisten väärinkäsitysten välttämiseksi alla on lueteltu muutamia moottorivaurioiden syitä, joita takuu ei kata.

Normaali kuluminen: Moottorit, kuten kaikki mekaaniset laitteet, vaativat ajoittaista osien uusimista ja huoltoa toimiakseen kunnolla. Takuu ei korvaa normaalin kulumisen aiheuttamia korjauskustannuksia. Takuu ei esimerkiksi ole voimassa, jos moottorivaurio on tapahtunut väärinkäytön, säännöllisen kunnossapidon laiminlyönnin, kuljetuksen, käsittelyn, varastoinnin tai väärän asennuksen johdosta. Samoin takuu on mitätön, jos moottorin sarjanumero on poistettu tai moottoria on jollakin tavoin muutettu.

Epäasianmukainen kunnossapito: Moottorin käyttöikä riippuu käyttöolosuhteista ja sen saamasta huolenpidosta. Eräitä laitteita, kuten jyrsimiä, pumppuja ja pyöriväteräisiä ruohonleikkureita käytetään hyvin usein pölyisissä tai likaisissa oloissa, jotka voivat johtaa ennenaikaiselta näyttävään kulumiseen. Takuu ei kata tällaista kulumista, kun se johtuu lian, pölyn tai sytytystulpan puhdistuksessa käytetyn hiekka-aineksen tai muun hiovan materiaalin pääsystä moottoriin epäasianmukaisen kunnossapidon seurauksena. Tämä takuu kattaa vain moottoriin liittyvät vialliset materiaalit ja/tai työvirheet eikä mitään vaihto-osia eikä korvausta laitteesta, johon moottori on kiinnitetty. Takuu ei myöskään kata seuraavista syistä johtuvia korjauksia:

Ongelmat aiheutuvat osista, jotka eivät ole alkuperäisiä Briggs & Stratton-osia.

Laitteen säätimet tai asennukset, jotka estävät käynnistyksen, heikentävät moottorin suorituskykyä tai lyhentävät sen elinikää. (Ota yhteys laitteen valmistajaan.)

Kaasutinvuodot, tukkeutuneet polttoaineputket, juuttuneet venttiilit tai muut vauriot ovat aiheutuneet likaantuneesta tai vanhasta polttoaineesta.

Osat, jotka ovat rikkoutuneet tai leikanneet kiinni puutteellisesta voiteluöljyn määrästä tai väärästä öljyn viskositeetista johtuen (tarkista ja lisää tarvittaessa sekä vaihda suositeltujen ajanjaksojen päästä.) OIL GARD -öljyvahti ei välttämättä sammuta käyvää moottoria. Moottorivaurio on mahdollinen jos öljytasosta ei huolehdita.

Moottoriin liittyvien osien tai kokoonpanojen korjaus tai säätö, kuten esim. kytkimet, voimansiirto, kaukosäätölaitteet, jne., jotka eivät ole Briggs & Strattonin valmistamia.

Osien vauriot tai kulumiset, jotka johtuvat moottoriin päässeestä liasta ilmanpuhdistimen epäasianmukaisen kunnossapidon seurauksena, osien kokoonpanosta tai muun kuin alkuperäisen ilmanpuhdistinelementin tai suodattimen käytöstä. Puhdista ja öljyä suositelluin aikavälein käyttäjän käsikirjassa mainitulla tavalla.

Osat, jotka ovat vaurioituneet ylikierrosten takia tai liiallisen kuumenemisen takia ruohon, roskien tai lian tukkiessa jäähdytysrivat tai juoksupyörän alueen, taikka vauriot, jotka ovat aiheutuneet moottorin käyttämisestä suljetussa tilassa ilman riittävää ilmanvaihtoa. Puhdista roskat moottorista suositelluin aikavälein käyttäjän käsikirjassa mainitulla tavalla.

Moottori tai laitteen osat ovat rikkoutuneet liiallisesta tärinästä, joka on aiheutunut moottorin löysästä kiinnityksestä, löysistä leikkausteristä, epätasapainossa olevista teristä tai löysistä tai epätasapainossa olevista tuulettimista, laitteen sopimattomasta kiinnityksestä moottorin kampiakseliin, ylikierroksista tai muusta väärinkäytöstä.

Taipunut tai rikkoutunut kampiakseli, jonka on aiheuttanut pyörivän ruohonleikkurin leikkausterän iskeytyminen kiinteään esineeseen tai liian tiukalla ollut kiilahihna. 10 Moottorin tavanomainen viritys tai säätö.

Moottorin tai moottorin osan pettäminen, ts. polttokammio, venttiilit, venttiili-istukat, venttiiliohjaimet tai palanut käynnistinmoottorin käämitys, joka on aiheutunut vaihtoehtoisten polttoaineiden käytöstä; näistä esimerkkeinä nestekaasu, maakaasu, käsitellyt bensiinit, jne. Takuuhuoltoa antavat vain Briggs & Stratton Corporationin valtuuttamat huoltokorjaamot. Lähimmän valtuutetun huoltoliikkeen löydät verkkosivulla BRIGGSandSTRATTON.com löytyvän jälleenmyyjäkartan avulla, soittamalla numeroon 1-800-233-3723 tai ‘Keltaisilta sivuilta’.
