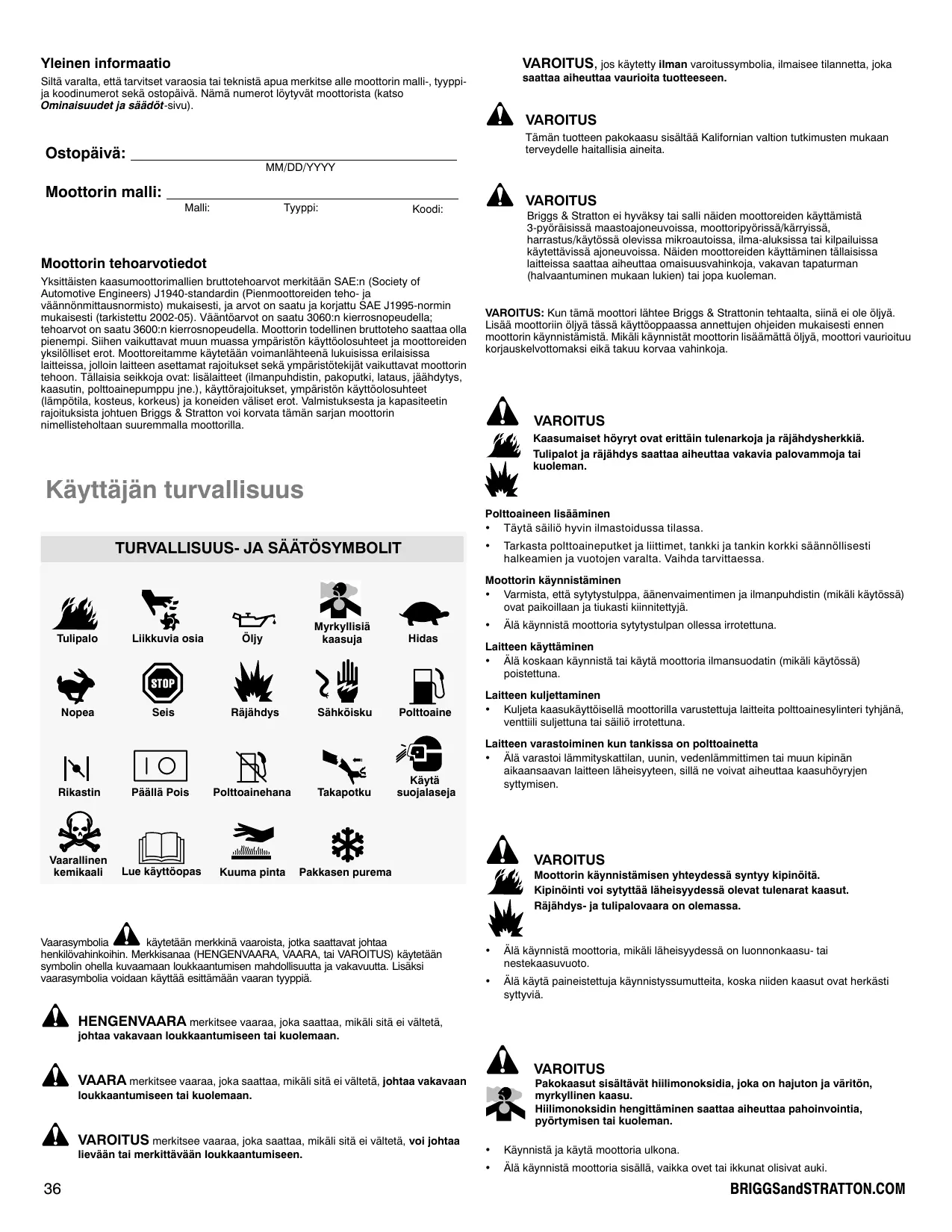

KÄYTTÖOHJE BRIGGS & STRATTON 541400 BRIGGS & STRATTON

Sittā varalta, etta tarvitset varaoia sata teknstā apua merkitse alle moottorin malli- typpi- ja koodinumerot sek östopäivă. Nämä numerot lóytvát moottorista (katso Ominaisuudet ja saädöt-sivu).

Ostopäivā:

MM/DD/YYYY

Moottorin malli:

Malli:

Tyyppi:

Koodi:

Moottorin tehoarvatiedot

Yksittäisten kaasumootorimalien bruttoehoarvat merkitaan SAE:n (Society of Automotive Engineers) J1940-standardin (Pienmootoreiden teho-ja vaannnonmittausnormisto) mukaisesti, ja arvot on saatu ja korjattu SAE J1995-normin mukaisesti (tarkistettu 2002-05). Väantöarvat on saatu 3060:n hierrosnopeudella; tehoarvat on saatu 3600:n kierrosnopeudella. Moottorin todellinen bruttoheo saattaa olla pienempi. Sihen vaikuttavat muun muassa ympäristön käytölosuhteet ja moottoreiden yksilölliset erot. Moottoretamme käytään voimanlahteen luksiisissa erilaisissa laitteissa, joloin laitteen asettamat rajaotukset seka ympäristötekijāt vaikuttavat moottorin tehoon. Tallaisia seikkoja ovat: lisäliteit (ilmanpuhdistin, pakoputki, lataus, jäähdyts, kaasutin, poltoainepumppu jne.), käytöraojitukset, ympäristön käytölosuhteet (lampötila, kosteus, korkeus) ja koneiden valiset erot. Valmistuksesta ja kapasiteetin rajaotuksista johtuen Briggs & Stratton voi kovata tämän sarjan moottorin nimellisteholtaan suurremmalla moottorilla.

Käytäjan turvallisuus

TURVALLISUUS- JA SÄTÖSYMBOLIT

Tulipalo

Lilkkuvia osia

Oljy

Myrkyllisia
kaasuja

Hidas

Nopea

Seis

Rajahdys

Sahköisku

Poltoaine

Rikastin

Paall Pois

Polttoainehana

Takapotku

Käytä suojalaseja

Vaarallinen kemikaali

Lue kayttoopas

Kuuma pinta

Pakkasen purema

Vaarasymbolia käytetän merkkinä vaaroista, jotka saattavat johtaa henkilövahinkoinh. Merkisanaa (HENGENVAARA, VAARA, tai VAROITUS) käytetän symbolin ohealla kuvaamaan loukkaantumisen mahdollisuutta javakavuuttta. Lisäksi vaarasymbolia voidaan käytäa esittämäan vaanr typpia.

HENGENVAARA merkitsee vaaraa, joka saattaa, mikäli sitä ei välttä, johtaavakavaan loukkaantumiseen tai kuolemaan.

VAARA merkitsee vaaraa, joka saattaa, mikäli sitä ei välttä, johtaavakavaan loukkaantumiseen tai kuolemaan.

VAROITUS merkitsee vaaraa, joka saattaa, mikäli sitä ei välttä, voi johtaa.
lievään tai merkittävään loukkaantumisen.

VAROITUS, jos käytety ilman varoitussymbolia, ilmaisee tilannetta, joka saattaa aiheuttaa vauroiota tuotteseen.

VAROITUS

Tāmān tuotteen pakokaasu sisāltäa Kalifornian vaition tutkimusten mukaan terveydelle haitallisia aineita.

VAROITUS

Briggs & Stratton ei hyväksy tai sallä näden moottoreiden käytämista 3-pöräissä maaostojaunoevissa, mooortorpörissä/kärriyissä, harrastus/käytössä olevissa mikroautoissa, ilma-alukssä tai kilpailussa käytettävissä ajonevoissä. Näden moottoreiden käytäminen tällaisissa laitteissa saattaa aiheuttaa omaisuusahinkoja,vakavan tapaturman (halvaantuminen mukaan lukien) tai jopa kuoleman.

VAROITUS: Kun tāmā moottori lāhtee Briggs & Strattonin tehtaalta, siña ei ole oljya.
Lisāa moottorii oljya tāssā kāyṭṭooppaassa annettujen ojeiden mukaisesti ennen moottori kāynnistamista. Mikāli kāynnistat moottorin lisāamttā oljya, moottori vauroituu korjauskelvottomakis eikā takuu kovraa vahinkoja.

VAROITUS

Kaasumaiset hóryt ovat erittäin tulenarkoja ja rajāhdysherkkia. Tulipalot ja rajāh Dys saattaa aiheuttaavakavia palovammoja tai kuoleman.

Poltoainee lisäminen

Täytä sailiö hyvin ilmastoidussa tilassa.
- Tarkasta poltoaineputket ja liittimet, tankki ja tankin korkki säännöllisesti halkeamien ja vuotojen varalta. Vaihda tarvittaessa.

Moottorin kaynnistaminen

• Varmista, etta sytytystulppa, äanenvaimentimen ja ilmanpuhdistin (mikäli käytössä) ovat paikoillaan ja tiukasti kiinnitettyjä.
• Älä käynistä moottoria sytytustulpan ollessa irrotettuna.

Laitteen käytäminen

• Älä koskaan käynnistä tai käytä moottoria ilmansuodatin (mikäli käytössä) poistettuna.

Laitteen kuljettaminen

Kuljeta kaasukaytöisellä moottorilla varustettuja laitteita poltoainesyinteri tyhjanä, venttiili suljettuna tai sāliö irrotettuna.

Laitteen varastoiminen kun tankissa on polittoinetta

• Ää varastoi lämmityskattilan, uunin, vedenlammittimen tai muun kipinān aikaansaavan laitteen läheisyyteen, sillä ne voivat aiheuttaa kaasuhöryjen sytymisen.

VAROITUS

Moottorin kännistämisen yhteydessä syntyy kipinoita.
Kipinointi voi sytyttä läheisyydessä olevat tulenarat kaasut.
Rajahds- ja tulipalovaara on olemassa.

• Älä käynistä moottoria, mikäli liaheisyydssä on luonnonkaasu-tai nestekaasuvuoto.
• Älä käytä paineistettuja käynnistyssumutteita, koska niiden kaasut ovat herkästi syttyvä.

VAROITUS

Pakokaasut sisälävat hiilimonoksidia, joka on hajuton ja varitön, myrkylinen kaasu.

Käynnista ja käytä moottoria ulkona.
- Alä käynistä moottoria sisällä, vaikka ovet tai ikkunat olisivat auki.

VAROITUS

Väärastä käynnistystavasta johtuva takapotku vetäa köytta takaisin moottoriin pän nopeammin kuin ehdit laske kahvasta irti.

Tästä voi seurata luunmurtumia, ruhjeita tai venahdyksiä.

• Oikea tapa käynistäa moottori ja välttä takapotku, on vetäa köydestä hitaasti, kunnes vastus tuntuu, ja sitten vetäa nopeasti.
• Kytke pois kaikki ylimääräinen moottorin/laitteen kuormitus käynmistyksen ajaksi.
  Kaikki suoraan kytketyt komponentit, kuten esimerkiki terat, tuulettimet, juoksupyorat, hihnapyorat, ketjupyorat, tms. tulee olla tiukasti kiinnitettyina.

VAROITUS

Pyörivat osat voivat osua tai tartua käsin, hiuksiin tai vaatteisin.
Tästä voi seuratavakavia silpoutumia tai haavoittumista.

Käytä laitetta aina kaikki suojukset paikallaan.
- Pidä kädet ja jalat pois pyörivista osista.
Kiinnitä pitkät hiukset ja poista korut.
- Älä käytä liian valjä vaatteita, varo sitomattomia, roikkuvia nauhoja tai muita helposti tartuvia vaatekappaleita.

VAROITUS

Käyvä moottori tuottaa lampö. Moottorin osat, varsinkin aänenvaimennin, tulevat erittäin kuumiki si.

Osien koskettaminen saattaa aiheuttaavakavia palovammoja. Sytyvät roskat, kuten lehedet, ruoho, jne. saattavat sytty palamaan.

• Anna äenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä ennen kuin kosketat niitta.
• Poista kertyneet roskat vaimentimen ja sylinterin liaeisyydestä.
• Asenna kipinäsuojain, mikäli laitetta käytetään metsäissä, heinikkoisessa tai muuten helposti syttyvässä ja kuivassa maaustossa. Tarkasta kipinäsuojaimen toimivuus saannöllisesti.

VAROITUS

Hallitsematon kipinointi voi aiheuttaa tulipalon tai sahkokiun.
Moottorin kaynnistyminen vahingossa voi aiheuttaa vaaratilanteita ja henkilovahinkoja.
Tulipalovaara

Ennen sātö- tai korjaustoimenpiteita:

• Irrota sytytystulpan johto ja pidä se erillään sytytystulpasta.
• Irrota akun negatiivinen kaapeli (vain sahkökaynnistimellä varustetut moottorit).
  Käytä vain oikeita työkaluja.
• Alä koske keskipakosäätinen jousin, niveliin tai muihin osiin moottorin nopeuden säätamiseksi.
• Varaoisien tãytyy olla oikean typpisiä ja ne on asennettava saman asentoon kuin alkuperäisosat.
• Älä lyö vauhtipyörä vasaralla tai kovalla esineellä, koska vaulttipörä voi aiheuttaa ravistusta myöhemmin käytön aikana.

Sytytyskipin ana testaaminen:

Käytä ainoastaan hyväksyttyä kipinästeriä.
- Alä tarkista kipinä sytytystulpan ollessa irrotettuna.

VAROITUS

Kaasumaiset poltoaineet ovat erittäin helposti syttyviä ja muodostavat
rajāhtāviā seoksia ilman kanssa jo hyvinkin alhaisissa lampötiloissa.

Jos haistat kaasun

• Alä kaynnistä moottoria.
• Älä aktivoi mitään sahköösia kytkimia tai katkaisimia.
• Alä käytä puhelinta laiteen laheisyydessä.
  Evakuoi alue ja ota yhteys kaasuyhtioon tai palokuntaan..

VAROITUS

Käytä suojalaseja korjaustöiden aikana.
Jäätyminen saattaa aiheuttaa kosketuksesta nagö/ihovammoja nestekaasuvuodon yhteydessä.

• Asennukset, sādōt ja korjaukset on syyṭa jättä ammattimiehen tehtāväksi.
• Taipuisat poltoaineletkut on tarkastettava sännölliseti. Varmista ett' ne ovar hyvässä kunnossa. Vaihda vuotavat tai vauroituneet componentit uusiin.

VAROITUS

Mikäli katkaisuventtiili puuttuu tai on vialinen, koska seuraufsena voi olla rajähdys tai tulipalo.

• Älä käytä laitetta, mikälä katkaisuventtiil puuttuu tai on vialinen.

Ominaisuudet ja säätimet

Katsele oppaan kuvitusta 1 ja omaa moottoriasi samanaikaisesti tutustuaksesi moottorin eri ominaisuuksin ja saatimiin.

Malli Typpi Koodi

A. Moottorin tunniste
B. Sytytystulppa
C. Ilmanpuhdistin, sykloninen
D. Ilmanpuhdistin, littea
E. Mittatikku
F. Oljyntaytto
G. Öljynsuodatin
H. Oljynpoinstoakon tulppa
I. Oljynpaineen anturi
J. Sormisuojus / Pyörivä suojaverkko
K. Sähkökaynnistin
L. Käynistinsolenoidi
M. Säädin/tasasuunnin
N. LPG/NG -sekoitin
O. Oljynjäahdytin
P. Aänenvaimennin
K. Käyninstimen kytkin (kaukosoämellä toimiva käyninstin, katso laitteen käytöopus)
R. Kaasutin (kaukosaatimellä toimiva kaasutin, katso laitteen käyttoopas)

Toiminta

Öljytilavuus (katso Tekniset tiedot -luku)

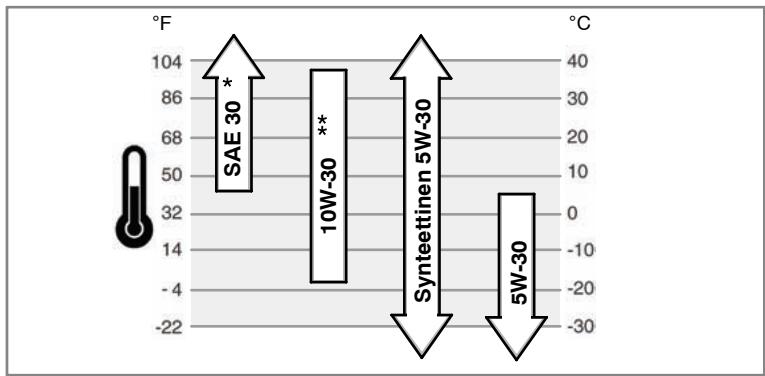

Ölysuositukset

Mootorin parhaan toiminnan takaamiseksi susittelemme kaytettavaksi Briggs & Strattonin takuuhyväskyttyä öljyja. Muita hyväskyttiä pesevätyyppisiä öljyä ovat SF, SG, SH, SJ. Åla käytä mitän liäaineita.

Käytettävän öljyn viskositeetti märäγty ukoilman lampötilan mukaan. Valitse tastä taulukosta öljyn viskositeettluokka, joka sopi odotettuun käynnistyslampötilaen ennne seuraavaa öljynvaithoa.

• Alle 40^ ( 4^ ) lampieitoloissa SAE 30 -öljyn käytto johtaa huonoon käynnistyvyteen.
  ** Yli 80^ (27^) Iampötiloissa 10W-30-oljyn käytto saattaa johtaa normalia suurempaan oljynkulutukseen. Tarkista oljyn märä normalia useammin

Öljyn tarkistaminen/lisääminen - kuva ②

Ennen öljyn lisäämista tai tarkistamista

• Aseta moottori vaakasuoraan asentoon.
• Puhdista öljntytöaukon ympärs liasta.
• Irrota mittatikku (A) ja pyyhi puhtaaseen kankaaseen (kuva 2).
• Laita mittatikku takaisin paikalleen ja kiristä.
• Irota mittatikku ja tarkista öljyn märä. Sen tulee olla FULL-tasolla (B) mittatikussa.
• Jos oliyā on vahān, lisā sita hitsaasti moottorin oljyntāytöukon kautta (C). Alā ylitāytā. Kun oliyā on lisätt, odota minuutin ajan ja tarkista oljyn mārā sitten udduleen.
• Aseta mittatikku paikalleen ja kirista.

OLJYNPAINE

Jos oljynpaine on lian pieni, painekytkin (jos sellainen on) joko pysaytttaa moottorin tai aktivi laitteiston varoituslaiteen. Jos nain kay, pysayta moottori ja tarkista oljyn mara rmittatikulla.

Jos oljytaso on ADD-merkin alapuolella, lisä öljä, kunnes se saavuttaa FULL-merkin.
Käynnistä moottori ja tarkista, etta paine on oikea ennen kuin jatkat käytöä.

Jos oljyn määrə on ADD- ja FULL-merkkien valissä, alä kaynistä moottoria. Ota yhteytt valtuutettuin Briggs & Strattonin jälleenmyjään, jotta oljynpaineongelma saadaan korjattua.

Polttoainesuositukset

VAROITUS

Mikäli katkaisuventtiili puuttuu tai on vialinen, koska seurauktena voi olla rajähdys tai tulipalo.

• Älä käytä laitetta, mikäli katkaisuventailli puuttuu tai on vialinen.

Polttoaineen on taytettäva seuraavat vaatimukset:

• Käytä puhdasta, kuivaa polttoainetta, jossa ei ole kosteuttai partikkeleita. Jos käytetään muunlaista polttoainetta, tuloksena voi olla suorituskyongelmia.
• Nestekaaulla toimviin moottoreihin susokiteltava poltoaine on luokituksettaan HD5. Suositellun poltoainee koostumus on minimi-energiialtaan 2500 BTU's/ft³. Maksimi propyleeni-sisälto on 5%, butaani- ja raskaskaasu-sisälto 2.5% ja maksimi propaanii-sisälto 90%.

Moottorit on suunniteltu kaytettavaksi maa- tai nestkaasulla. Taman moottorin pakokaasupaastojen rajoitusjärestelma on EM (Moottorin modifikaatiot).

VAROITUS: Laite, jota tämä moottori käyttila, on varustetu automaattisella

polttoaeneen katkaisuventtiillä. Älä käytä laitetta, mikäli katkaisuventtiili puuttuu tai on viallinen.

Poltoaineen lisäaminen

VAROITUS

Kaasumaiset hóyrt ovat erittäin tulenarkoja ja rajähdysherkkia. Tulipalot ja rajähdys saattaa aiheuttaavakavia palovammoja tai kuoleman.

Poltoaineen lisaaminen

Täytä sällö hyvin ilmastoidussa tilassa.
- Tarkasta poltoaineputket ja liittimet, tankki ja tankin korkki säännölliseti halkeamien ja vuotojen varalta. Vaihda tarvittaessa.

Lue laitevalmistajan toimittamat käytöohjeet ja suorita poltoaineen täytäminen tarkasti susokitellulla ravall.

Moottorin käynistäminen - kuva ③

VAROITUS

Kaasumaiset hóyrt ovat erittäin tulenarkoja ja rajähdysherkkia. Tulipalot ja rajähdys saattaa aiheuttaavakavia palovammoja tai kuoleman.

Moottorin kaynnistaminen

• Varmista, etta sytytystulppa, ænenvaimentimen ja ilmanpuhdistin (mikali käytössä) ovat paikoillaan ja tiukasti kiinnitettyjä.
• Älä käynnistä moottoria sytytystulpan ollessa irrotettuna.

VAROITUS

Pakokaasut sisälävat hiilimonoksidia, joka on hajuton ja varitön, myrkylinen kaasu.

Hiilimonoksidin hengittäminen saattaa aiheuttaa pahoinvointia, pyörtymisen tai kuoleman.

Käynnistä ja käytä moottoria ulkona.
- Alä käynistä moottoria sisallä, vaikka ovet tai ikkunat olisivat auki.

VAROITUS: Kun tāmā moottori lahtee Briggs & Strattonin tehtaalta, sinā ei ole öljä.
Lisāa moottoriīn öljä tāssa kāytnöoppaassa annettujen ohjeiden mukaisesti ennen moottori kāynnistämista. Mikāi kāynnistat moottor lisāamatta öljä, moottori vauroituu korjauskelvottomaksi eikā taku varva vahinkoja.

1. Tarkista oljymäärä. Katso kappale Oljyn tarkistaminen/lisäminen.
2. Varmista, atta laiteen voimansirron saatolaitteet, mikali kaytossa, ovat vapaalla. Tarkista naiden saatimien sjainti ja toiminta laiteen kasikirjasta.
3. Kaannä poltoaineen sulkuventailli (A), mikäli käytössä, on-asentoon (kuva 3). Tarkista poltoaineen sulkuventaillin sjainti ja toiminta laitteen käytöoppaasta.
4. Siirra nopeudensädin (B) fast asentoon. Käytä moottoria fast

asennossa. Tarkista nopeudensaatimen sijainti ja toiminta laitteen käyttooppaasta.

1. Työnnä pysäytyskytkin (D), mikäli laitteessa on sellainen on-asentoon.
2. Kaannä sahkökaynistimen kytkin (E)/start-asentoon (kuva 3). Tarkista kytkimen sijainti ja toiminta laiteen käytöoppaasta.

VAROITUS: Voit pidentä käynistimen käytökä käynistamälä moottoria vain lyhyita jaksoja (korkeintaan viisi sekuntia kerrallaan). Pidä minuutin tauko käyninstyrsitysten vaillä.

1. Kun moottori on lammennyt, siirr rikastinvipu (C) run || -asentoon.

Moottorin sammuttaminen - kuva ③

1. Siirra kaasuvipu slow-asentoon, kännä virta-avain (E) off-asentoon (kuva 3). Irrota virta-avain ja pidä se lasten ulottumattomissa.
2. Paina pysäytyskytkin (D), mikäli käytössä, off-asentoon
3. Kun moottori on sammunut, kännä polttoaineen sulkuventtiili (A), mikäli käytössä, kiinni.

Huolto

Käytä vain alkuperäisä varasaos. Muiden valmistajien varaosat eivat ehkä toimi yhtä hyvin, ne voivat vaurioittaa moottia ja aiheuttaa vammautumisen. Tärän lisiäksi niiden käytö voi kumota moottorin takuun.

Suosittelemme, etta otat yhteyttä mihin tanahsa valtuutettuun Briggs & Stratton-huoltolikkeesen kaikissa moottoreiden huoltoa ja korjausta ja moottoreiden varasaia koskevissa kysymkssissä.

VAROITUS: Kaikki tämän moottorin valmistuksessa käytettyjen osien on oltava paikoillaan, jotta moottori toimisi kunnolla.

Päastokontrolli

Pästäokontrollärjestelmän osien vaihdon tai huollon voi suorittaa mika tahansa pienkonekorjaamo tai kysityshenkitö. Takuukorjauket tai -huollot voi suorittaa ainoastaan valtuutetu Briggs & Stratton-huoltolike. Katso takupaastotakuu.

VAROITUS

Hallitsematon kipinointi voi aiheuttaa tulipalon tai sahkokiun. Moottorin kaynnistyminen vahingossa voi aiheuttaa vaaratilanteita ja henkilovahinkoja.

Tulipalovaara

Ennen saatö- tai korjaustoimenpiteita:

• Irrota sytytystulpan johto ja pidä se erillään sytytystulpasta.
  Käytä vain oikeita työkaluja.
• Älä koske keskipakosäätimen jousiin, niveliin tai muihin osiin moottorin nopeuden säätamiseksi.
• Varaosien tãytyy olla oikean typpisiä ja ne on asennettava saman asentoon kuin alkuperäisosat.
• Älä lyö vauhtipyörävasaralla tai kovalla esineellä, koska vauhtipyörä voi aiheuttaa ravistusta myöhemmin käytön aikana.

Sytytyskipin ana testaaminen:

Käytä ainoastaan hyväksyttyä kipinästeriä.
- Älä tarkista kipinää sytytystulpan ollessa irrotettuna.

Huoltokaavio

5 ensimmäisen käytötunnin jälkeen

· Vailha öljy

8 tunninn värein tai päävittäin

· Tarkista öljymäärä · Puhdista äänvaimentimen ja säätimien ympäristö.

Joka 100. tunti tai vuosittain

· Puhdista ilmensuodatin * · Vailha moottoriöljy ja suodatin · Puhdista esipuhdistin (jos sellainen on) * · Vailha sytytystulppa · Tarkista äänvaimennin ja sen suojus · Tarkasta venttiilivälys **

Joka 400. tunti tai vuosittain

· Vailha ilmensuodatin · Puhdista ilmajäähdytsjärjestelmä * · Puhdista öljynjäähdyttimen rivat *

Joka 600. tunti tai vuosittain

· Vailha turvasuodatin (jos on)

• Puhdista useammin polyisissä tai roskaisissa olosuheissa.
  ** Ei tarvita, jollei moottorin toiminassa havaita ongelmia.

Sytytystulpan vaihto - kuva 4

Vaihda sytytystulppa joka vuosi. Tarkista tulpan vali (A, kuva 4) lankatulkilla (B). Säädä vali uudestaan tarpeen vaatiessa. Asenna tulppa kaipalleen ja kirsta susokiteltuun tiukkuuteen. Katso tulpan valiasetup tsai tikkuus Kohdasta Tekniset tiedod.

Huom: Erässä maisla lui kvaiti, etta on käytetàvastusstytystulppia sytytksesta aiheutuvien häröiden vaimentamiseksi. Jos moottirissa on alun perin vastusstytystulppa, käytä samantyyppistä tulppaa myos jatkossa.

Tarkista äenvaimennin ja kipinäverkko. -kuva 5

VAROITUS

Käyvä moottori tuottaa lampöa. Moottorin osat, varsinkin aänenvaimennin, tulevat erittäin kuumiki.

Osien koskettaminen saattaa aiheuttaavakavia palovammoja. Sytyvät roskat, kuten lehedet, ruoho, jne. saattavat sytty palamaan.

• Anna äenvaimentimen, sylinterin jäähdytsripojen ja muiden osien jäähtyä ennen kuin kosketat niitä.
• Poista kertyneet roskat vaimentimen ja sylinterin liaheisyydestä.
• Asenna kipinäsuojin, mikäli laitetta käytetään metsässessä, heinikkoisesa tai muuten helposti sytyvässa ja kuivassa maaustossa. Tarkasta kipinäsuojainen toimivuus saannöllisiesti.

Tarkista, onko aaenvaimentimessa (A, kuva 5) murtumia, ruostetta tai muita vaurioita. Irrota kipinasaujain (B), mikali sellainen on kaytossa ja tarkista, onko se vauriitunut ja onko siina hiilen aiheuttamia tukkeumia. Mikali tarvitset varaosia, varmista, etta kaytatavain alkuperaisiaraaosia.

VAROITUS: Varaoisien tätyy olla oikean typpisiä ja ne on asennettava. an asentoon kuin alkuperäisosat tai seurauksena voi olla tulipalo.

Öljyn vaihto -kuva 6

VAARA: Jäteöjly on ymparistöle vaarallinen tuja on havitettäva oikealla tavalla. Alä havitata sita lyosatjeiten mukana. Tarkista paikallsitra viranomaisitta, huoltoedustajalta tai jälleenymjättä, miten öjly voidaan havittaa/kierrattaa turvillesti.

Poista oljy

1. Irrota sytytystulpan johto (A) moottorin ollessa vielä lammin ja pidä johto erillänn sytytystulpasta (kuva 6).
2. Irrota oljntayttoaukon tulppa (B). Valuta olj hyvaksytyn sailiön.
3. Kun öljysäiliö on tyhjentynyt, aseta öljynpoistoakon tulppa paikalleen ja kirstä tiukalle.

Öljynsuodattimen vaihto

Kaikissa malleissa on oljynsuodatin. Katso vaihtovalit Huoltokaaviosta.

1. Valuta oljy pois moottorista. Katso osa Oljyn vaihto.
2. Irrota öljynsuodatin (C, kuva 6) ja havitäse oikein.
3. Ennen kuin asennat uuden öljynsuodattimen, voitele öljynsuodattimen tiiviste kevysti tuoreella öjylå.
4. Kiristä öljynsuodatin käsin, kunnes tiiviste ottaa kiinni sovitteseen. Kiristä suodatinta sitten vielä 1/2 - 3/4 kierrosta.
5. Lisaa oljya. Katso kohta Oljyn lisäaminen.
6. Kännistä moottori ja anna sen käydä. Tarkista öljyvuotojen varalta, kun moottori lampenee.
7. Pysayta moottori ja tarkista oljytaso. Sen tulee olla mittatikun FULL-tasolla.

Öljyn lisaaminen

• Aseta moottori vaakasuoraan asentoon.
• Puhdista öljyntäytöaukon ympärsi liasta.
• Katso oljytilavuus kappaleesta Teknisit tiedot.
• Irrota mittatikku (D, kuva 6) ja pyyhi puhtaaseen kankaaseen.
• Kaada moottorin oljyntäytöaukosta hitaasti oljya (E). Älä ylitäytä. Kun oljya on lisätt, odota minuutin ajan ja tarkista märä sitten.
• Aseta mittatiku paikalleen ja kirista tiukalle.
• Poista mittatikku ja tarkista öljyn määrä. Sen tulee olla mittatikun FULL-tasolla (F).
• Aseta mittatikku paikalleen ja kiristä tiukalle.

Ilmansuodattimen huolto - kuva 7 8

VAROITUS

Kaasumaiset hóryt ovat erittäin tulenarkoja ja rajähdysherkkla. Tulipalot ja rajähdys saattaa aiheuttaavakavia palovammoja tai kuoleman.

• Älä koskaan käynnistä tai käytä moottoria ilmansuodatin poistettuna.

VAROITUS: Alä käytä suodattimen puhdistamiseen paineilmaa tai liuotinaineita. Paineilma voi vahingoittaa suodatinta ja liuottimet Hajottavat sen.

Ilmansuodattimessa käytetän joko syklonista ilmansuodatinta tai matalaprofilista ilmansuodatinta. Katso huoltovaatimukset Huoltokaaviosta.

Sykloninen ilmansuodatinjärestelmä (kuva 7)

1. Avaa salvat (A) ja irrota kansi (B). Katso kuva 7.
2. Irrota ilmansuodatin (C).
3. Puhdista lika suodattimasta taputtamalla sita varovasti kovaa alustaa vasten. Mikali suodatin on erittain likainen, vaiha tilalle uusi suodatin.
4. Syklonisessa ilmansuodatinjärestelmässa on myös turvasuodatin (D). Katso Huoltokaaviosta huoltovaatimukset. Irrota vetamälä turvasuodatin huolelliseti pois

ilmansuodattimen rungosta (E) ja havita. Varmista, etteivat lika tai epapuhtaudet päase moottoriin.

1. Asenna uusi turvasuodatin ilmanpuhdistimen runkoon.
2. Asenna ilmansuodatin turvasuodattimen yli.
3. Asenna kansi ja sulje salvat.

Matalaprofilinen ilmansuodatinjärestelmä (kuva 8)

1. Irrota nuppi (F) ja kansi (G). Katso kuva 8.
2. Irrota mutteri (H) ja pidike (J).
3. Irrota ilmansuodatin (K).
4. Irrota mahdollinen esipuhdistin (L) ilmansuodattimesta.
5. Puhdista lika suodattimasta taputtamalla sita varovasti kovaa alustaa vasten. Mikali suodatin on erittain likainen, vaihda tilalle uusi suodatin.
6. Pese esipuhdistin nestemaisellä pesuaineella ja vedellä. Anna sen kuivua sen jälkeen perusteellisesti. Ålå voitele esipuhdistinta öljyllä.
7. Asenna kuiva esipuhdistin ilmansuodattimeen.
8. Asenna ilmansuodatin ja kiinnita se pidikkeellä ja mutterilla.
9. Kiinnitā kansi ja kiristä se nupilla.

Jäähdytysjärkestelmän puhistus - kuv

VAROITUS

Käyvä moottori tuottaa lampöa. Moottorin osat, varsinkin aaenvaimennin, tulevat erittäin kuumiksi.

Osien koskettaminen saattaa aiheuttaavakavia palovammoja.

Sytyvát roskat, kuten lehdet, ruoho, jne. saattavat sytytä palamaan.

• Anna äenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäahtyä ennen kuin kosketat niitä.
• Poista kertyneet roskat vaimentimen ja sylinterin liaheisyydestä.

VAROITUS: Älä puhdista moottoria vedellä, sillä vesi voi tunkeutua poltoaineen joukkoon. Käytä moottorin puhdistamiseen harjaa tai kuivaa kangasta.

Tämä on ilmajaahydtteinen moottori. Lika ja roskat voivat estaa ilman virtauksen ja aiheuttaa moottorin ylikuumenemisen, mikä heikentaa moottorin tehoa ja lyhentaa sen käytötkää.

Käytä harjaa tai kuiivaa kangasta, kun haluat poistaa lian sormisuojasta/pyörivastä suojuksesta (A, kuva 9). Pida nivelet, jouset ja saatimet (B) puhtaina.

Aänvaimertimmessa (C) tai sen läheisyydessä ei saa olla palavia épapuhtauksia. Varmista, ettei öljynjäähdyttimen lamelleissa (D) ole likaa.

Puhdista paneelin (E, kuva 10) alla oleva alue. Lóysáa kahta ruvua (F), kunnes kuulet naksahduksen. Irrota paneeli ja puhdista likainen alue. Varmista, etta myös paneelin alaosa on puhdas. Asenna paneeli ja kirsta ruuveja, kunnes kuulet naksahduksen.

Varastointi

VAROITUS

Kaasumaiset hóyrt ovat erittäin tulenarkoja ja rajähdysherkkia. Tulipalot ja rajähdys saattaa aiheuttaavakavia palovammoja tai kuoleman.

Laitteen varastoiminen kun tankissa on polittoinetta

• Aïla varastroi lammityskattilan, unun, vedenlammittimen tai muun kipinān aikaansaavan laitteen läheisyyteen, sillä ne voivat aiheuttaa bensiinihöyryn sytymisen.

Moottorioljy

Vaihma moottorioljy kun moottori on viel lammin.

Vianetsintä

Lisähjeita huillon tekemiseksi löydät verkko-osoitteesta BRIGGSandSTRATTON.COM
tai soita numeroon [phone]

Tekniset tiedot

Moottorin teknisitet
Malli	540000
Iskutilavuus	54,68 ci (896 cc)
Sylinterin halkaisija	3,366 in (85,5 mm)
Iskun pituus	3,071 in (78,0 mm)
Öljytilavuus	78 - 80 oz (2,3 - 2,4 L)

Säätöarvot
Malli	540000
Tulpan kärkiväli	0,030 in (0,76 mm)
Sytytystulpan kiristysarvo	180 lb-in (20 Nm)
Sytytyspuolan ilmaväli	0,005 - 0,008 in (0,13 - 0,20 mm)
Imuventtiin välys	0,004 - 0,006 in (0,10 - 0,15 mm)
Pakoenttiin välys	0,004 - 0,006 in (0,10 - 0,15 mm)

Moottorin teknisitetod
Malli	610000
Iskutilavuus	60,60 ci (993 cc)
Sylinterin halkaisija	3,366 in (85,5 mm)
Iskun pituus	3,406 in (86,5 mm)
Öljytilavuus	78 - 80 oz (2,3 - 2,4 L)

Saatöarvit
Malli	610000
Tulpan kärkiväli	0,030 in (0,76 mm)
Sytytstulpan kiristysarvo	180 lb-in (20 Nm)
Sytytspuolan ilmaväli	0,005 - 0,008 in (0,13 - 0,20 mm)
Imuventaillin välys	0,004 - 0,006 in (0,10 - 0,15 mm)
Pakoventaillin välys	0,004 - 0,006 in (0,10 - 0,15 mm)

* Moottorin teho laskee 3.5% jokaista 1000 jalkaa (300 metrica) kohti merenpinnan ylapuolella ja 1 % jokaista 10^ (5.6^) kohti lamptilassa yli 77^ (25^) . Moottori toimii tyydtytavasti, mikali se ei joudu yli 15^ asteen kulmaan. Katso kaytttohjekirjaa turvallisille kayttorajoille kaltevilla pinnoilla.

Tärkeimmät huolto-osat

Huolto-osa	Varaosanumero
Illumansuodatin, sykloninen	841497
Turvasuodatin, sykloninen	821136
Illumansuodatin, matala profili	692519
Esipuhdistin, matala profili	692520
Öljy - SAE 30	100028
Öljynsuodatin	842921

Huolto-osa	Varaosanumero
Vastussytytystulppa	491055
Platinakärkitulppa	5066
Sytytystulppa-avain	19374
Kipinäfteri	19368

Suitsleme, tta ot yteytt mihin tahansa valtuutuuu Briggs & Stratton-huoltolikkee seen kaikissa moottoreiden huoia ja korjausta ja moottoreiden varaosia koskevssa kysmyksiss. Kayt vain aitoj Briggs & Stratton-vaosia.

RAJOITETTU TAKUU

Briggs & Stratton Corporation korjaa tai vaittaa veloituksetta kaikki moottorin osat, jotka ovat vialisia joko materiaalin tai tyon tai kummankin osalta. Tamän takuun mukaan ostaja vastaa tuotteen kuljetuskustannuksista korjausta tai vaihtoa varten. Tämä takuu on voimassa alla esitetyn ajan ja alla esitetyillä ehdoilla. Selvitä takuuta koskevat palvelut lahimmälä huoltoedustajaltamme, jonka löydät verkkosivuiltamme BRIGGSandSTRATTON.COM, soittamalla numero 1-800-233-3723, tai 'Keltaisila sivuila ^TM .

Muuta ilmaistua takuuta ei ole. Oletetut vastuut, mukaan lukien oletetut vastuut soveltuuvuustesta tai sopivuudesta tietyyn kayttotarkoitukseen, rajoittuvat yhteen vuoteen alkaen ostopäivastä tai lain salimissa puiteessa torjtaan kaikki oletetut vastuut. Vastuu vallilisistā vahingonkorvaufsista takuun nojalla torjtaan lain salimissa puiteitta. Joissakin maissa takuujan rajoittamista ei sallita ja joissakin maissa takuuon on katettava myös valliliset vahingot, joten yllä olevat rajoitukset eivat välttamattä koske Teita. Tämä takuu antaa Teille nimenomaiset lailliset oikeudet ja Teillä voi alla myös muita Suomen lain mukaisia oikeuksia.

NORMAALIT TAKUUEHDOT *

Merkki/Tuotetyppi	Yksityiskäytö	Kaupallinen käytö
VanguardTM	2 vuotta	2 vuotta
Extended Life SeriesTM, I/C®, IntekTM I/C®, IntekTM Pro	2 vuotta	1 vuosi
Valurautaisella Dura-BoreTM sylinteriputkella varustettu Snow Series MAXTM	2 vuotta	1 vuosi
Kaikki muut Briggs & Stratton-moottorit	2 vuotta	90 pääväää

• Käytössöv at normalit vakuutusehtomme, mutta joissakin tapaunsisaa takuu saattaa kattaa muutakin, jota ei ollut märiretty julkaisujankohtana. Saat luettelon moottoriasi koskevista takuehdoista menemälla osoitteseen BRIGGSandSTRATTON.COM tai ota yhteys valtuutettuun Briggs & Stratton maahantuojaan.
  Kotikaytön tarkoitetuissa varageneraattoreissa käytettävi moottoreita koskee ainoastaan yksityiskyttötakuu. Tämä takuu ei koske niiden laitteiden moottoreita, joita käytetään voiman tuottamiseen hyötykäytössa. Kilpa-ajoissa taia kaupallisilla ta i vuokraradoilla käytettävi moottoreita takuu ei koske.

Takuuaika alkaa ostokuitissa mainitusa paivämärastä ja koskien ensimmaistomistajaa tai kaupallista loppukyttjäa, ja on voimassa yllmainitun anjanakson. Tassakuirkassa "yksityiskaytto" tarkoittaa yksityisten kuluttajien kaytossə olevia talouksia. "Kaupallinen kaytto" tarkoittaa muita kaytkohtoheita, mukaan lukien kaupalliset, tuottoja tuottavat tai vuokraustarkoitukset. Jos moottori on ollut kaupallissessa kaytossa, sitā pidetään sen jälkeen kaupalliseen kaytöon tarkoitettuna moottorina tamän takuun osalta.

Mitaan takuukortia ei tarvita takuuhuollon saamiseksi Briggs & Stratton -moottoreille. ostokuitti on sailytettavä. Mikäi et esita ostokuittia takuuhuoltoon tuotaessa, moottorin koodinumeroa käytetän takuujan alkamispäivämärärnä.

Takuuehdot

Briggs & Stratton suorittaa moottoreihinsa takuukorjauksia ja pahoittee asiasta koituvaa vaivannaköä. Takuukorjauksia saavat suorittaa kaikki valtuutetut huoltopisteet. Useimmat takuukorjaukset hoidetaan rutiinomaisesti, mutta joskus takuukorjaussyynnot eivat ole asianmukaisia.

Jos asiakas on eri mieltä huoltopisteen päätöksestä, takuun voimassaolon toteamiseksi suoritetaan tutkimus. Pyddä huoltoa toimittamaan kaikki asiaa koskevat tosiasiat maahantuojalle tai tehtaalle tarkistusta varten. Jos maahantuoja tai tehdas päättä, etta vaade on oikeutetu, asiakas saa tädyden korvauksen vialisista osista. Asiakkaan ja jälleenmyyjan valisten vaärinkäsitysten välttamiseksi alla on lueteltu muutamia moottorivaurioiden syitä, joita takuu ei kata.

Normaali kuluminen: Moottorit, kuten kaikki mekaniset laitteet, vaativat ajoittaista osien uusimista ja huohto tomiaike seen kunnolla. Takuu ei korvaa normaalin kulumisen aiheuttamia korjäuskustannuksi. Takuu ei esimeriksi ole voimassa, jos moottorivaurio on tapahtunut väränkäytön, saännöllisen kunnossapidon laiminlyönnin, kuljetuksen, käsittelyn, varastoinnin tai värārān asennuksen johdosta. Samoin takuu on mitätōn, jos moottorin sarjanumero on poistetu tai moottoria on jollakin ravoin muuttetu.

Epaaianmukainen kunnossapito: Moottorin kaytloika riippu kaytoloosuheista ja sen saamasta hulenpidosta. Eraita laitteita, kuten jyrisimi, pumppuja ja pyorivateraisi ruohonleikkureita kaytetaan hyvin use polyisissai taki kaisissaa oloissa, jotka voivat johtaa ennenaikaiselta nayttvaaan kulumiseen. Takuu e kata tallaista kulumista, kun se johtua lian, polyn tai sytytstulpan puhistudkssesa kaytelyn hiekka-aineksen tai muun hiovan materiaalin paaasysta moottoriin epaaianmukaisen kunnossapidon seurauksena.

Tämä takuu kattaa vain moottoriin liittyvat vialiset materiaalit ja/tai työvirheet eikä mitään vailto-osia eikä korvausta laitteesta, johon moottori on kiinnitetty. Takuu ei myoskän mata seuraavista syistä johtuvia korjauksia:

1 Ongelmat aiheutuvat osista, jotka eivät ole alkuperäisia Briggs & Stratton-osia.
2 Laitteen saatimet tai asennukset, jotka stavat kaynnistyksen, heikentavat moottorin suorituskyka tai lyhentavat sen elinikaa. (Ota yhteys laitteen valmistajaan.)

3 Kaasutinvuodot, tutkeutuneet poltoaineputket, juuttuneet venttilit tai muut vauriot ovat aiheutuneet lkaantuneesta tai vanhasta poltoaineesta.
4 Osat, jotka ovat rikkoutuneet tai leiikanneet kiinn puutteellisesta voiteluölyn māarastā tai vaarastā olyn viskositeetista johtuen (tarkista ja lisäa tarvittaessa seksa vaihda suositeltujen ajanjaksojen pästä.) OIL GARD -oljyvahti ei valttamattā sammuta käyvämoottoria. Moottorivaurio on mahdollinen jos oljytasosta ei huolehdita.
5 Moottoriin liittyvien osien tai kokoonpanojen korjaus tai saatokuten esim. kytkimet, voimansiirto, kaukosaatolaitteet, jne., jotka eivat ole Briggs & Strattonin valmistamia.
6 Osien vauriot tai kulumiset, jotka johtuvat moottoriin päässeestä liasta ilmanpuhdistimen epääasianmukaisen kunnossapidon seurauksena, osien kokoonpanosta tai muun kuin alkuperäisen ilmanpuhdistinelementin tai suodattimen käytõstä. Puhdista ja öljä suiselluin aikavalein käytäjan käsikirjassa mainitulla tavalla.
7 Osat, jotka ovat vauroituneet ylikierrosten takia tai liallisen kuumenemisen takia ruohon, roskien tai lian tukkiessa jaahdytysrivat tai juoksupyorän alueen, taikka vauriot, jotka ovat aiheutuneet moottorin kayttamisesta suljetussa tilassa ilman riittävä almianvaihtoa. Puhdista roskat moottorista suositteliu aikavalein kayttäjän kasikirjassa mainitulla ravalla.
8 Moottori tai laitteen osat ovat rikkoutuneet liallisesta tärinastä, joka on aiheitunut moottorin lösystä kiinntyksesta, lösysta leikkausterista, epatasapainossa olevista terista tai lösysta tai epatasapainossa olevista tuulettimista, laitteen sopimattomasta kiinntyksesta moottorin kampiakseliin, ylikierroksista tai musta värinkäytöstä.
9 Taipunut tai rikkoutunut kampiakseli, Jonka on aiheuttanut pyorivan ruhonleikkurin leikkausteran iskeytyminen kiinteaae an esineeseen tai lian tiukalla ollut kilahihna.
10 Moottorin tavanomainen viritys tai saatö.

Takuuhuoltoa antavat vain Briggs & Stratton Corporationin valtuuttamat huoltokorjaamot. Lahimmän valtuutetun huoltoliikkeen löydät verkkosivulla BRIGGSandSTRATTON.com lótyvän jäleenmyyjäkartan avulla, soittamalla numeroon 1-800-233-3723 tai 'Keltaisila sivuilta'.

Informations generales
