BRUKSANVISNING BRIGGS & STRATTON 541400 BRIGGS & STRATTON

Behöver du reservdellar erer tekniisk assistans, noterar du motormodellen, typen och koderna tillsammans med inköpsdatum nedan. Numren finns på motorn (se sidan med Funktioner och reglage).

Inköpsdatum:

MM/DD/AAAAA

Motormodell:

Modell:

Typ:

Kod:

Effektuppgifter

Bruttoeffeken for de olika motormodellerna anges i enlight med SAE (Society of Automotive Engineers) kod J1940 (mätning av effekt och vridmott for små motorer), och uppgifternha inhämnts och korrigerats i enlight med SAE J1995 (revision 2002-05). Vridmomentvärdena måts vid 3060 varv/min. Effektvärdena måts vid 3600 varv/min. Verklig bruttoeffekt ar lagre och varierar med bland annat utetemperaturen och mellan olika motorexemplar. Utifrän det breda spektret maskiner som motererna anvands i och hur de anvands samt omgivningsmiljön, sö utvecklar inte bensinmotorn angiven bruttoeffekt nar den anvands i en given maskin (verklig "monterad" effekt ell nettoeffekt). Skillnaden beror自然保护nt alantal olika faktorer, bland annat hjälpkomponenter (luftrenare, ljuddampare, laddning, kylning, förgasare, branslepump m.m.), användningsbegrängsinaring, driftmiljo (temperatur, fuktigkeit, hójd over havet) och skillnader mellan olika motorexemplar. På grund av tillverknings- och kapacitetsbegrängsinaring, kan Briggs & Stratton ersätta en motor med en med högre markeffekt i stället for motorn ienna series.

Förarsakerhet

SÄKERHETS OCH REGLAGESYMBOLER

Brand

Snurrande delar

Olja

Giftiga gaser

Längsamt

Fort

Stopp

Explosion

Stotar

Bransle

Choke

På Av

Branslekran

Bakslag

Bär ögonskydd

Farlig kemikalie

Sakerhetsalertsymbolen anvands for att ange sakerhetsinformation om risker som kan resulta i personskador. Signalord (FARA, VARNING ellER OBS) anvands tillsammans med alertsymbolen for att ange sannolikheten for skador och deras grad. Risksymbolen kan dessutom anvandas for att representera risktypen.

FARA anger en risk som, om den inte undviks, resulterar i ddd erer svara skador.

WARNING anger en risk som, om den inte undviks, kan resulteda i dōd ell ersvàr skador.

OBS anger en risk som, om den inte undviks, kan resultera i lindriga skador.

OBS, anvantutan varningssymbolen anger en situation som kan resultera i Produkstkador.

WARNING

Avaserasna fränennaproduktinnerkehakier som i staten Kalifornien konstateratsorsaka cancer, fodelsedefekterllerandra reproduktionsstörningar.

WARNING

Briggs & Stratton godkänner inte använding av dessa motorer på 3-hjuliga terrängfordon (ATV), motorcyklar, go-karts, flyplansprodukter erller fordon avsedda for tåvingar. Använding av dessa motorer i sādana tilampningar kan leda till materialskador, svåra persönskador (inkl. forlamming) och t.o.m. död.

WARNING: Motorn leverades fran Briggs & Stratton utan olja. Fyll pa olja enigt anvisingarna i handboken inna du startar motorn. Om du startar den utan at fylla pa olja skadas den sà att den inte gär att reparera och skadorna omfattas inte av garantin.

WARNING

Bensinängor ar ytterst antändbara och explosiva.
Brand och explosion kan orsaka svåra brännskador eller dödsfall.

Vid bensinpafyllning

• Fyll bransletanken utomhus aller i valventilerat utrymme.
• Kontrollera regelbundet brändeslangar, tank, tanklock och kopplingar für sprickor aller Lackor. Byt ut vid behov.

Vid start

• Kontrollera att tändstift, ljuddämpare och luftrenare (i förekommande fall) sitter på plats.
• Dra inte runt motorn med tändstiftet uttaget.

Vid körning av maskinen

• Kör aldrig motorn med luftrenaren (i förekommende fall) eller luftfiltret (i förekommende fall) borttaget.

Vid transport av maskinen

• Natur-/LP-gasdrivnamotorer ske transporteras med tom branscylinder och stangd kran, ell er bortkopplad tank.

Vid forvaring av bensin eller utrustning med bransle i tanken

• Förvara på avständ frän ugnar, brännare, vattenvärmare och andra apparater med tandlågor eller andra tandkällor, dā sādana kan anteanda bensinängor.

WARNING

Motorstart skapar gnistor.

Gnistor kan antanda gaser i narheten.

Explosion och brand kan inträffa.

• Startainte motorn om det finns natur-ller LP-gaslackage i området.
  Använd inte startvatskor under tryck daß angor ar antandbara.

WARNING

Motorer avger koloxid, en luktfri, farglos och giftig gas.
Inandning av koloxid kan orsaka illamäende, swimning aller dödsfall.

Starta och kör motorn utomhus.
- Starta inte motorn i stängda utrymmen, även om dorrar och fönster ar öppna.

WARNING

Snabb indragning av startsnöret (bakslag) drar hand och arm mot motorn innan man hinner släppa.

Brutna ben, frakturer, blamärken, o.d. kan inträffa.

• Dra Först ut snöret langsamt tills att motständ kännns och sedan snabbt sä undviks backslag.
• Avlagsna alla utvändiga maskin-/motorbelastninger innan motorn startas.
• Direktkopplade maskindelar som t.ex. blad, rotorer, remskivor, kuggkransar, etc., mäste vara ordentlich fästa.

WARNING

Snurrande delar kan komma i kontakt med harder, fötter, HAR, kläder eller smycken.

Svára skárkador eller t.o.m. amputering kan inträffa.

Kör maskinen med skydden på plats.
Häll harder och fötter borta frän snurrande delar.
Satt upp langt hare och ta av alla smycken.
- Bär inte löszt sittande kläder, dragband aller andra foremål som kan trassla in sig.

WARNING

Gäende motorer producerar varme. Motordelar, spezialt ljuddämpare, blir mycket varma.

Svára brännskador kan inträffa vid beröring.

Brännbart skräp, som t.ex. iöv, gräs, buskar, etc. kan bördja brinna.

Låt ljuddämpare, motorcylinder och flänsar svalna innan du rör dem.
- Avlagsna ansamlat skräp från ljuddampar- och cylindrområdet.
- Innan du anvander maskinen på skogs-, busk- eller gräsbevuxen ouppodlad mark bor du montera ett gnistskydd och hälla det i Funktionsdugligt skick. I Kalifornien är detta lagstadgat (sektion 4442 av California Public Resources Code). Andra stater kan ha liknande lagar. Federala lagar gäller på federala land.

WARNING

Oavskitliga gnistor kan resultera i brand ell stotar.

• Lossa tändstiftkabeln ochhall den på avständ från tändstiftet.
• Koppla bort batteriet vid minuspolen (endast motorer med elstart).
  Använd endast ratta verktyg.
• Justera inte regulatorfjädrar, länkar eller andra delar for att höja motorvarvtalet.
• Utbytesdelar maste vara de samma och installeras i samma position som originaldelarna.
• Slå inte på svänghjulet med hammare eller hårt foremål, aftersom svänghjulet daß kan splittras under gång.

Vid kontroll av tändningssystem:

Anvand godkand gnistprovare.
- Testa inte gnistan med tändstiftet demonterat.

WARNING

Gasformiga bränsen ar ytterst antändbara och bildar snabbt explosiva luft-ängblandinginar rumstemperatur.

Om det luktar gas

Starta inte motorn.
- Slá inte pá nágon strömbrytare.
Användintetelefoneri narheten.
- Utrym området. Kontakta sedan gasleverantoren aller brandkåren

WARNING

Bär ögonskydd vid reparationsarbeten.

Frostskador kan uppsta om ögon/hudkommen ikontakt med LP-vätska.

• Monterings-, justerings- och reparationsarbeiteten bör utföras av en kvalificerad mekaniker.
• Flexibla tillforselslangar ska kontrolleras regelbundet. Kontrollera att de ar i gott skick. Byt ut skadade aller lackande delar.

WARNING

Om den automatiska "bransleavstängningsventilen" saknas aller ar defekt kan detta leda brand till aller explosion.

• Kör inte maskinen om den automatiska "bransleavstängningsventilen" saknas eller ar defekt.

Egenskaper och reglage

Jämfor illustrationen ① med din motor für att bekanta dig med de olika egenskaperna och reglagens placering.

Modell Typ Kod

A. Motorbeteckning
B. Tändstift
C. Luftrenare, cyklon
D. Luftrenare,lagprofil
E. Oljesticka
F. Oljepaftlning
G. Oljefilter
H. Oljeavtappningsplugg
I. Oljetrycksgivare
J. Fingerskydd / roterande nat
K. startmotorer
L. Startsolenoid
M. Regulator/Likriktare
N. LPG/NG-blandare
O. Oljekylare
P. Ljuddampare
Q. Startbrytare (for fjarrstartbrytare, se maskinhandboken)
R. Gasreglage (for fjärgas-reglage, se maskinhandboken)

Drift

Oljevolym (se kapitlet Specifikationer)

Vi rekommender av Briggs & Stratton certificade och garanterade oljor for att fä basta prestanda. Aufogkvalitativa renende oljor fär användas om de ar klassade SF, SG, SH, SJ erller bättre. Använd inga tillsatser.

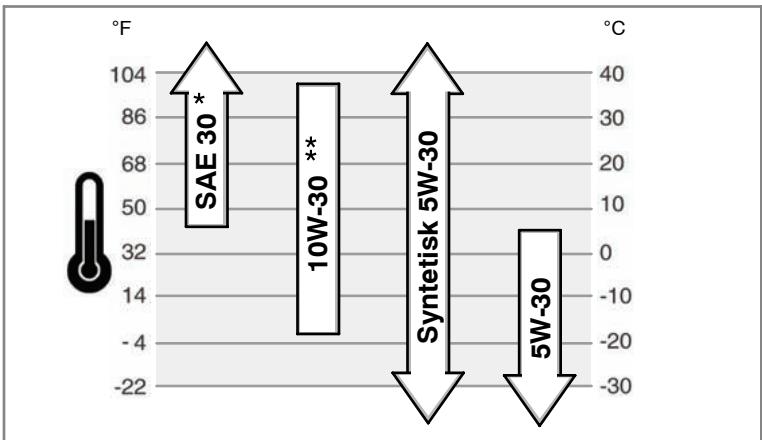

Utetemperaturen avgör vilken oljeviskositet som ska användas i motorn. Välj olja i tabellen after forvanttad utetematur.

• Använding av SAE 30-olja i temperaturer under 4^ gör det svårare att starta motorn.
  ** Vid användning av 10W-30 i temperaturer über 27^ stiger oljeförbrukningen. Kontrollera oljenivân oftare.

Kontroll/Päfyllning av olja - fig. ②

Innan du fyller på eller kontrollerar oljan

Satt motorn i vagratti lage.
Avlagsna skrap frän oljerörsområdet.
1. Ta ur oljestickan (A) och torka av med en ren trasa (fig. 2).
2. Satt tillbaka oljestickan och skruva at.
3. Ta ur oljectickan och kontrollera nivån. Den skå ligga vid markeringen FULL (B) på stickan.
4. Fyll sakta på olja genom pafyllningsroret (C) om niven är lag. Fyll inte på for mycket. Vänta en minut och kontrollera sedan niven.
5. Satt tillbaka och dra at oljestickan.

Oljetryck

En tryckvakt (om sādan finns på motorn) endera stannar motorn eller aktiverar en varning på maskinen oljetrycket blir for lågt. Stanna motorn och kontrollera oljenivān på stickan om detta inträffan.

Fyll på olja till FULL-markeringen om niven sjunkit under ADD-markeringen. Starta motorn och kontrollera att oljectrycket ar korrekt innan du fortssätter körä maskinen.

Starta inte motorn om niven ligger mellan ADD- och FULL-markeringarna. Vänd dig till en auktoriserad Briggs & Stratton-Äterförsäljare for att fär oljetrycksproblemet Åtgårdat.

Bränslerekommendationer

WARNING

Om den automatiska "bransleavstängningsventilen" saknas eller ar defect kan detta leda brand till uller explosion.

Kör inte maskinen om den automatiska "bränsleavstängningsventilen" saknas eller ar defekt.

Branslet maste uppfylla dessa krav:

• Använd rent och tortr brännle som inte innehäller fukt och partiklar. Bränslen som inte uppyller de rekommenderade värdena kan ge prestandaproblem.
• I motorer avsedda for LP-gas, rekommenderas HD5 LP-gas. Rekommenderad sammansätting ar bransle med en minsta bransleenergi på 2500 BTU/ft³ med en högsta propylenhalt av 5% och butan- samt tyngre gashalt av 2,5% och minsta propanhalt av 90%.

NG- och LPG-motorer ar certifierade for drift med natur-ller LP-gas. Avgasreningsystemet for motorn ar EM (motormodifikationer).

VARNING: Den maskin på vilkenenna motor ar monterad ar forssed med en

automatisk "bransleavstängningsventil". Kor inte maskinen om "bransleavstängningsventilen" saknas eller ar defekt.

Päfyllning av brändsle

WARNING

Bensinängor är ytterst antändbara och explosiva.
Brand och explosion kan orsaka svåra brännskador eller dödsfall.

Vid bensinpäfyllning

• Fyll bransletanken utomhus aller i valventilerat utrymme.
• Kontrollera regelbundet brändeslangar, tank, tanklock och kopplingar für sprickor aller Lackor. Byt ut vid behov.

Läs bruksanvisningen是从maskintillverkaren För information om påfyllning av natur-ller LP-gasmotorer.

Bensinängor är ytterst antändbara och explosiva.
Brand och explosion kan orsaka svåra brännskador eller dödsfall.

Vid start

• Kontrollera att tändstift, ljuddämpare och luftrenare sitter på plats.
• Dra inte runt motorn med tändstiftet uttaget.

WARNING

Motorer avger koloxid, en luktfri, farglos och giftig gas.
Inandning av koloxid kan orsaka illamående, swimning eller dödsfall.

• Starta och kör motorn utomhus.
• Starta inte motorn i stängda utrymmen, även om dorrar och fönster ar öppna.

WARNING.: Motorn leverades frän Briggs & Stratton utan olja. Fyll pa olja enligt anvisningarna i handboken innan du startar motorn. Om du starter den utan att fylla pa olja, skadas det sa att den inte gär att reparer och garantin upphävs.

1. Kontrollera oljenivan. Se avsnitet Kontrollera/fylla pa olja
2. Kontrolleria i forekommande fall att redskapet ar urkopplat. Var reglagen sitter och hur de anvands beskrivs i maskinhandboken.

3. Stäng brändslekranen (A) om södän finns (fig. 3). Var brändslekranen sitter och hur den manövreras beskrivs i maskinhandboken.

4. Ställ gasreglaget (B) på fullgas sitter och hur det manövreras b

Kör motorn på fullgas

Var gaseglaget

1. Tryck stoppnappen (D), om sändant finns, till lage on.
2. Vrid startkontakten (E) till lage on/start (fig. 3). Var kontakten sitter och hur den används beskrivs i maskinhandboken.

OBS.: Gör korta startförsök (högst fem sekunder) på häller starmotorn langre. Vänta en minut mellan startförsiken.

Avstängning av motorn - fig. ③

1. För gasreglaget till tomgangsläge, vrid av tändningsnyckeln (E) (fig. 3). Ta ur nyckeln och forvara den sakert och utom räckhäll für barn.
2. Tryck stoppkontakten (D), omalandfinns,tilllage off.
3. Stäng branslekranen (A), om södan finns, Near motorn stannat.

Underhäll

Använd endast originalreservdilar. Andra delar fungerar eventuelt sâmre, kan skada maskinen och orsaka personskador. Dessutom kan garantin upphöra att gälla om du använder andra delar.

Vi rekommenderar att du tar kontakt med en auktoriserad Briggs & Stratton-verkstad for.
underhäll och reparation av motorn och dess delar.

WARNING: För att motorn ska arbeta rätt,@måste alla de komponenter som används for att bygga den sitta kvar.peration.

Utslappskontroll

Underhäll, byte och reparation av avgasreningskomponenter kan utföras av alla verkstädter. För att få " Gratis" service av avgasreningen måste den utföras vid en verkstad som auktoriserats av fabriken. Se avgasreningsgarantin.

WARNING

• Lossa tandstiftkabeln och häll den på avständ frän tandstiftet.
  Anvandendastrattaverktyg.
• Justera inte regulatorfjadrar, länkar eller andra delar for att höja motorvarvtalet.
• Utbytesdelar maste vara de samma och installeras i samma position som originaldelarna.
• Slå inte på svänghjulet med hammare eller här förtremål, aftersom svänghjulet på kan splittras under gång.

Vid kontroll av tändningssystem:

Anvand godkand gnistprovare.
- Testa inte gnistan med tändstiftet demonterat.

Underhällsschema

Första 5 timmarna

• Byt olja

Var 8:e timme eller dagligen

• Kontrollera oljenivån i motorn.

• Rengör området rund ljuddämparen och reglagen

Var 100:e timme eller en gång per År

• Rengör luftfiltret *

• Byt olja och oljefilter

• Rengör förrenaren (i förekommande fall) *

• Byt ut tändstiftet

• Inspektera ljuddämparen och gnistskyddet

• Kontrollera ventilspelet **

Var 400:e timme eller en gång per År

• Byt luftfilter

• Rengör luftkylsystemet *

• Rengör oljekylarflänsarna *

Var 600:e timme eller en gång per År

• Byt säkerhetsfilter (i förekommande fall)

• Rengör oftare i dammiga miljöer och)daret finns luftburet skräp.
  ** Behövs inte om duinte marker av prestandaproblem.

Byte av tändstift - fig. ④

Byt tändstift varje ár. Kontrolera elektrédgapat (A, fig. 4) med att bladmatt (B). Justera vid behov. Skruva in och dra át tändstiftet till recommenderat moment, se avsnittet Tekniska data.

Anm.: I vissa ormåden fordrar den lokala lagstiftningen avstörda tändstift for att undertrycka tändsinaler. Om denna motor ursprungligen utrustats med avstört tändstift, bør sama typ av tändstift anvandas vid byte.

Inspektion av ljuddampare och gnistskydd - fig. 5

WARNING

Gäende motorer producerar varme. Motordelar, spezialt ljuddämpare, blir mycket varma.
Svåra brännskador kan inträffa vid beröring.

Brännbart skräp, som t.ex. lov, gras, buskar, etc. kan böjar brainna.

• Låt ljuddämpare, motorcylinder och flänsar svalna innan du rör dem.
• Avlagsna ansamlat skrapp frän ljuddampar- och cylinderområdet.
• Innan du anvander maskinen på skogs-, busk- eller gräsbevuxen ouppodlad mark bör du montera att gnistskydd och hälla det i Funktionsdugligt skick. I Kalifornien är detta lagstadgat (sektion 4442 av California Public Resources Code). Andra stater kan ha liknandeLEAR. Federala lagar gäller på federala land.

Inspektera ljuddamparen (A, fig. 5) och leta after sprickor, rost och andra skador. Ta bort gnistskyddet (B) om sändant finns och titta after skador och koksavlagringar. Använd endast originaldar on delar måste bytas ut.

VARNING: Reservdeler mäste vara likadana och monteras på samma plast originaldelarna, annars kan brand uppsta.

Oljebyte - fig. 6

OBS: Gammal olja ar en farlig avfallsprodukt. Bortskaffa anvand olja pa ratt satt. Slang den inte tillsammans med husha'savfall. Rdgor med lokala myndigheter, servicecenter erher handlare.

Uttappning av olja

1. Motorn skara vara avstängd men varm. Lossa tändkabeln (A)och se till att den intekommen i kontakt med tandstiftet (fig. 6).
2. Skruva ur oljepluggen (B). Tappa ur oljan i lampligt kärl.
3. Satt tillbaka och dra Åt oljepluggen nar oljan runnit ut.

Byta oljefilter

Alla modeller ar forsedda med oljefilter. Bytesintervallen anges i tabellen Underhäll.

1. Tappa ur oljan ur motom. Se avsnittet Byta olja.
2. Ta bort oljefiltret (C, fig. 6) och lamna in det for Återvinning.
3. Olja in packningen på filret med ny och ren olja innan du monterar det.
4. Skruva på filtret med handen tills packningen tar i fästet och dra sedan Åt 1/2 till 3/4 varv.
5. Fyll pa olja. Se avsnittet Fylla pa olja section.
6. Starta och kör motorn. Kontrollera om det lacker nagonstans medan den värms upp.
7. Stanna motorn och kontrollera oljenivån. Den skå ligga vid FULL-markeringen på oljestickan.

Fyll pà olja

Satt motorn i vagratti lage.
Avlagsna skrap frän oljerörsområdet.
- Oljevolymen finns angiven i avsnittet Tekniska data.
1. Ta ur oljectickan (D, fig. 6) och troka av den med en ren trasa.
2. Häll sakta i olja genom pafyllningsröret (E). Fyll inte i für mycket. Vänta en minut after pafyllningen och kontrollera sedan oljenivån.
3. Satt i och dra at oljestickan.
4. Ta ur olestickan och kontrollera oljenivån. Den skå ligga vid markeringen FULL (F) på olestickan.
5. Satt i och dra at oljestickan.

WARNING

Bensinångor ár ytterst antändbara och explosiva.

Brand och explosion kan orsaka svåra brännskador eller dödsfall.

• Starta och kör aldrig motorn med luftrenaren eller luftfiltret borttaget.

WARNING: Använd inte tryckluft aller Lossningsmedel für att rengöra filtret. Tryckluft kan skada filtret, Lossningsmedelloserupp det.

Luftfrittaret enderaett cyklonfilterllerettlagprofilfilter. Sevicebehoven beskrivsitabellenUnderhall.

Cyklonfilter (fig.7)

1. Oppna hakarna (A) och ta bort kapan (B). Se fig. 7.
2. Ta bort luftfiltret (C).
3. Knacka forsiktigt filtret mot en hard yta sa att skrapp losnar. Byt till ennyt filter om det ar mycket smutsigt.
4. Cycllonlufftret ha ocks aatt sakerhetsfilter (D). Servicebehoven beskrivs i tabellen Underhall. Dra forsigtigt bort sakerhetsfret fran luftrenaren (E) och kasta bort det. Var forsiktig sa att det inte kommer in smuts och skrapi motorn.
5. Sattidetnya sakerhetsfiltreti luftrenaren.
6. Montera luftfiltret over sakerhetsfiltret.
7. Satt pā kāpan och stāng hakarna.

1. Skruva bort vredet (F) och ta bort kapan (G). Se fig. 8.
2. Skruva bort muttern (H) och ta bort hällaren (J).
3. Ta bort luftfiltret (K).
4. Ta i förekommende fall bort forfiltret (L) frän luftfiltret.
5. Knacka forsiktigt filtret mot en HARD yta sa att skrapp losnar. Byt till ennyt filter om det ar mycket smutsigt.
6. Tvatta forfiltret i flytande diskmedel och vatten. Låt det lufttorka ordentligt. Olja inte in forfiltret.
7. Montera det torra forfiltret på luftfiltret
8. Montera luftfiltret och satt fast med hällaren och muttern.
9. Montera luftrenarkapan och fäst med vredet.

WARNING

Gäende motorer producerar varme. Motordelar, spezialt ljuddämpare, blir mycket varma.
Svåra brännskador kan inträffa vid beröring.
Brännbart skräp, som t.ex. lov, gräs, buskar, etc. kan böjr brinna.

• Låt ljuddämpare, motorcylinder och flänsar svalna innan du rör dem.
• Avlagsna ansamlat skrapp frän ljuddampar- och cylinderomradet.

OBS.: Rengör inte motorn med vatten. Vatten kan förorena branslesystemet. Använd i stället en borste eller torr trasa.

Motorn ar luftkyld. Skräp och smuts kan hindra luftflodet och orsaka att motorn overhettas, vilket ger samre prestanda och forkortar livslängden.

Avlagsna smuts och skrap frän fingerskyddet/roterande skärmen (A, fig. 9) med en borste eller torr trasa. Håll länkage, fädrar och reglage (B) rena. Håll området omkring och bakom ljuddamparen (C) rent frän brännbart skrap. Se till att oljekylarkylflänsarna (D) ar rena.

Rengör området under platen (E, fig. 10). Lossa de tvä skruvarna (F) tills du hör att klick. Ta bort platen och resna bort smuts och skrap. Kontrolera också att undersidan på platen ar ren. Montera platen och dra at skruvarna tills det klickar.

Obs.: När pläten skas t as bort p motor som har cyklonluftre nare (G, fig. 10) lossar du skruven (H) och fäller undan cyklonluftrenaren fr an motorn. Den flexibla luftrenarslangen (J) behover inte t as bort. Fäll bilbaka lufttrenen och dra at skruven när du gjort rent.

Förvaring

WARNING

Bensinängor arytterstantandbara ochexplosiva.

Brand och explosion kan orsaka svara brännskador eller dödsfall.

Vid forvaring av bensin eller utrustning med bransle i tanken

• Förvara på avständ från ugnar, brännare, vattenvärmare och andra apparater med tändlågor eller andra tändkällor, daß sādana kan anteanda bensinängor.

Motorola

Byt olja medan motorn fortfarande ar varm.

Felsökning

Behöver du hjälp? Gå in pa BRIGGSandSTRATTON.COM ellr ring [phone].

Specificationer

Motorspecifikationer
Modell	540000
Slagvolym	896 cc
Diameter	85,5 mm
Slagliängd	78,0 mm
Oljevolym	2,3 - 2,4 l

Motorspecifikationer
Modell	610000
Slagvolym	993 ml
Diameter	85,5 mm
Slagliängd	86,5 mm
Oljevolym	2,3 - 2,4 l

Finjusteringsspecifikationer *
Modell	540000
Tändistftgap	0,76 mm
Åtdragningsmoment, tändstift	20 Nm
Luftgap	0,13 - 0,20 mm
Intake Valve Clearance	0,10 - 0,15 mm
Spel, avgasventil	0,10 - 0,15 mm

Finjusteringsspecifikationer *
Modell	610000
Tändistftgap	0,76 mm
Åtdragningsmoment, tändstift	20 Nm
Luftgap	0,13 - 0,20 mm
Intake Valve Clearance	0,10 - 0,15 mm
Spel, avgasventil	0,10 - 0,15 mm

• Motoreffekten minskar 3,5 % För varje 300 meter över havsytan och 1 % För varje 5,6^ C över 25^ C. Motorn arbetar tillfredsställande i en vinkel på upp till 15^ . Se maskinens instruktionsbok for säkra driftgränser på sluttningar.

Vanliga utbytesdelar

Ubytesdel	AntikelNr
Cyklunluftfilter	841497
Cyklonsakerhetsfilter	821136
Lågprofilluftfilter	692519
Lågprofilförrenare	692520
Olja - SAE 30	100028
Oljefilter	842921

Ubytesdel	AntikelNr
Avstör tändstift	491055
Platina- tändstift med体系建设	5066
Tändstiftsnyckel	19374
Gnistprovare	19368

Vi rekmender at du tar kontakt med en auktoriserad Briggs & Stratton-verkstad for underhäll och reparation av motorn och dess delar. Använd endast Briggs & Stratton originaldar.

BEGRANSAD GARANTI

Briggs & Stratton Corporation byer ut ell reperarar kostnadsfritt motordelar som ar defekta i material ell utforande, ell bada delarna. Fraktkostnader for en produkt, som sands in for reparation ller utbyte under denna garanti, bekostas av koparen. Denna garanti galler under nedanstende tidsperiod och med nedanstende villkor. For garantireparation kontaktas narmaste auktoriserade verkstad som aterfinns pa var aterforsaljarlokalisatorkarta pa BRIGGSandSTRATTON.COM ell genom att ringa Briggs & Stratton Sweden AB pa 08-4495630 eller genom att sla upp i Gula sidorna.

Annan uttrycklig garanti lamnas inte. Underforstadda garantier, inklusive sadana som avser saljbarhet och lamplighet forett specielt andamal, begranss till ett ar fran inkopet ell till lagligt tillaten utstrackng onch alla underforstdda garantier betraktas som ogiltiga. Vi ansvarre inte for folldskador enigt nagon form av garanti, om sadant undantag kan goras enigt lag. Vissa lander erer delstater medger inte begransing av hur lange en underforstadd garanti galler och vissa tllater inte undantagande ell begransning av ansvaret for folldskador, sa ovanstaende galler dfor inte alla kpare. Denna garanti ger specifica tegala rattigheter, men det kan aven finnas andra rattigheter som varierar fran land til land ell stat till stat.

STANDARD GARANTIVILLKOR *

Märke/Produkttyp	Privat användning	Kommersiell användning
VanguardTM	2 År	2 År
Extended Life SeriesTM, I/C®, IntekTM I/C®, IntekTM Pro	2 År	1 År
Snow Series MAXTM med Dura-Bore™ gjutjärnsfoder	2 År	1 År
Alla andra Briggs & Stratton-motorer	2 År	90 dagar

• Dessa ar vara standardvillkor, men ibland foreligger aven annan garantitackning som inte var fastställd vid utgivningsstillfallet. For en forteckning over aktuella garantivillkor for din motor, gà til BRIGGSandSTRATTON.COM eller kontakta den auktoriserade Briggs & Stratton-Äterförsäljaren.
  Motorer som anvands pareservelker for hemmet garanteras endast for privat anvandng. Dena garanti galler inte for motorer pa maskiner som anvands for huvudstrom i stallet for hushallsstrom. Motorer som anvands i tavlingssyfe erer pa tavigsbanor tacks inte av garantin.

Garantipioden bocr den dag den forsta konsumen er kommersiella slutanvandaren koper motorn och loper under den tidsperiod som uppges i ovanstende tabell. Med "privat anvanding" avses en konsuments privata anvanding i hushallet. Med "kommersiell anvanding" avses all annan anvanding, inklusive anvanding i kommersielt, inkomstbringande och uthyrningsyyfte. En motor som en gang har anvants kommersielt, sk dafter altid betraktas som kommersiell i samband medenna garanti.

Garantiregisteringskort fordras inte for garantireparationer Pn Briggs & Stratton-produkter. Spara inkopskvittot. Om inkopskvittot inte kan uppvas vid yrkan pa garantireparation,kommenprodukten tillverkningsdatum att anvandas for att bestamma garantiperioden.

Angaende garantin

Briggs & Stratton vällkommen möglicheten att utföra garantireparationer och ursäktar sig for olägenheten. Garantireparationer kan utföras på vilken som helst av vara auktoriserade verkestäder. I de fleta fall behandelr vi garantireklamationer rutinmässigt men i vissa fall ar garantireparationer inte berättigade.

Om en kund inte ar njd med verkestadens bedomnng,kommen en granskning att foretas for att faststalla garantins tillampning. Be verkestaden sanda in alla uppgifter till distributoren aller fabriken for granskning. Om distributoren aller fabriken faststaller att reklamationen ar berattigad, fär kunden full ersättning for alla delar som bedöms vara defekta. For att undvika missforstand mellan kund och Återforsäljare, tar vi nedan upp nagra motorfel som inte tacks av garantin.

Normal forslitning: För att arbata tillfredsställande behöver motorer, precis som alla andra mekaniska anordninger, periodisk service och utbyte av delar. Garantin täcker inte reparation av en del erer en motor p.g.a. normal forslitning. Garantin gäller t.ex. inte nar motorskador uppstäatt p.g.a. felaktig användning, brist på rutinunderhäll, frakt, hantering, magasinering erler felaktig montering. Likaledes upphävs garantin om motorns serienummer har avlågsnats erler om motorn har byggts om eller modifierats.

Felaktigt unterhalb: Motorns livslängd beror på de forhällanden under vilka den arbetar och på den vård den fär. Motorer som driver jordfräsar, pumpar och gräsklippare arbetar oftla under dammiga och smutsiga forhällanden och slits dārfor fortare. Sādant slitage som vällats av smuts, damm, sand frän tändstiftsblästring och liknande Föroreningar som trängt in i motorn på grund av felaktigt unterhalb, tacks inte av garantin.

Denna garanti tacker endast motorrelaterat defekt material och/eller utforande och tacker inte utbyte av uller ersattning for den maskin pa vilken motorn kan vara monterad. Garantin tacker inte heller sādana reparationer som fordras p g a:

1 Problem orsakade av delar som inte ar Briggs & Stratton originaldar.
2 Maskinreglage aller montage som forhindrar start, orsakar otilffredsstallende motoreffekt aller forkortar motrons livslängd. (Kontakta maskintilverkaren.)

3 Lackande forgasare, igentappta bransleror, fastnade ventiler erer andra skador orsakade av fororenatller gammbransle.
4 Delar som ar brända eller trasiga dārfor att motorn har körts med for lite ell er Förrorenad olja, eller olja av fel sort (kontrollera oljeniván och fyll vid behov på, och byt olja med rekommenderade mellanrum). OIL GARD stänger eventuellt inte av en gäende motor. Motorn kan skadas om oljeniván ar für låg.
5 Reparation aller justering av tillbehör, som t.ex. kopplingar, växellådor, fjärreglage, etc., som inteäre av Briggs & Stratton-fabrikat.
6 Skador och forslitning på delar som vällats av att smuts trängt in i motorn på grund av felaktigt unterhäll eller ihopsättning av luftrenaren eller användning av icken-originalfilter eller -patron. Rengör och/eller byt ut filtre med de rekommenderade intervall som anges i instruktionsboken.
7 Delar som skadats av rusning aller overhettning orsakad av att kylflansarna och området rund svänghjulet sats这辈子 ivn smuts, gräs aller skräp, aller av att motorn körti i ett slutet utrymme med otillräcklig ventilation. Avlagsna motorskrap med de rekommenderade intervall som anges i instruktionsboken.
8 Motor- aller maskindelar som gatt sönder på grund av kraftiga vibrationer orsakade av losa motorfästen, losa skärblad, obalanserade blad eller losa eller obalanserader rotorer, felaktig fastsätting av maskinen på motrons vevaxel, rusning uller ovalsamhet vid körning.
9 Krokig eller avbruten vevaxel som orskats av att ett fast foremål träffat skärbladen på en grasklippare, eller for hårt spänd V-rem.
10 Rutintrimning aller -justering av motorn.

Garantireparationer utfors endast pa av Briggs & Stratton Corporation auktoriserade verkestader. Narmaste auktoriserade verkestad hitter du pa var lokalisatorkarta pa BRIGGSandSTRATTON.com ell genom att ringa Briggs & Stratton Sweden AB pa 08/449 56 30 ell genom att sla upp i Gula Sidorna.

en Briggs & Stratton Engines Are Made Under One Or More Of The Following Patents: Design D-247,177 (Other Patents Pending)
da Briggs & Stratton-motorer fremstilles i henhold til et ull flere af falgende patenter: Design D-247,177 (yderligere patentansogninger indgivet)
de Briggs & Stratton-Motoren werden unter einem oder mehreren der folgenden Patente hergestellt: Konstruktion D-247.177 (andere Patente angemeldet)
el O kivntipc Tn Briggs & Stratton eivai kataokuaouevoi e bma n nepiaootepea an tacakoloue euepeatexvie; xebiaogoc D-247.177 (aAec, uepaeitexvi;ekkpeuov)
es Los Motores Briggs & Stratton Son Fabricados Bajo Una O Más De Las Siguidentes Patentes: Diseño D-247.177 (Otras Patentes Pendentes)
Fi Briggs & Stratton-moottoreita koskee yksi tai useampi seuraavista patenteista: Design D-247.177 (muut patentit haussa)
fr Les moteurs Briggs & Stratton sont protégés par un ou plusieurs des brevets suivants: Conception D-247.177 (Demandes d'autres brevets introduites)
It motori Briggs & Stratton sono prodotti utilizzando uno o più dei seguenti Brevetti: Design D-247.177 (Altri brevetti in fase di omologazione)
no Briggs & Stratton motorene er produsert under en ellere flare av de folgende patentene: Design D-247.177 (Andre patenter er anmeldt)
nI Briggs & Stratton Motoren Zijn Gemaakt Onder Eén Of Meer Van De Volgende Patenten: Design D-247.177 (Andere Patennen Aangevraagd)
Os motores Briggs & Stratton são fabricados sob uma ou mais das seguentes patentes: Design D-247.177 (Outras patentes pendentes)
SV Briggs & Stratton-motorer tilverkas under ett aller flera av nedanstäende patent: Design D-247,177 (andra patentsökta)

6,691,683	6,520,141	6,325,036	6,145,487	6,012,420	5,803,035	5,548,955	5,243,878	5,138,996	4,875,448	D 476,629
6,647,942	6,495,267	6,311,663	6,142,257	5,992,367	5,765,713	5,546,901	5,235,943	5,086,890	4,819,593	D 457,891
6,622,683	6,494,175	6,284,123	6,135,426	5,904,124	5,732,555	5,445,014	5,234,038	5,070,829	4,720,638	D 368,187
6,615,787	6,472,790	6,263,852	6,116,212	5,894,715	5,645,025	5,503,125	5,228,487	5,058,544	4,719,682	D 375,963
6,617,725	6,460,502	6,260,529	6,105,548	5,887,678	5,642,701	5,501,203	5,197,426	5,040,644	4,633,556	D 309,457
6,603,227	6,456,515	6,242,828	6,347,614	5,852,951	5,628352	5,497,679	5,197,425	5,009,208	4,630,498	D 372,871
6,595,897	6,382,166	6,239,709	6,082,323	5,843,345	5,619,845	5,320,795	5,197,422	4,996,956	4,522,080	D 361,771
6,595,176	6,369,532	6,237,555	6,077,063	5,823,153	5,606,948	5,301,643	5,191,864	4,977,879	4,520,288	D 356,951
6,584,964	6,356,003	6,230,678	6,064,027	5,819,513	5,606,851	5,271,363	5,188,069	4,977,877	4,512,499	D 309,457
6,557,833	6,349,688	6,213,083	6,040,767	5,813,384	5,605,130	5,269,713	5,186,142	4,971,219	4,453,507	D 308,872
6,542,074	6,347,614	6,202,616	6,014,808	5,809,958	5,497,679	5,265,700	5,150,674	4,895,119	4,430,984	D 308,871

THE POWER WITHIN
