BRIGGS & STRATTON 400000 AND 440000 - Bensinmotorer BRIGGS & STRATTON - Gratis bruksanvisning och manual

BRUKSANVISNING BRIGGS & STRATTON 400000 AND 440000 BRIGGS & STRATTON

För pafyldning eller kontrol af olien

Standard olieaftapningsprop

Anordning til hurtig olieaftapning som ekStraudstyr

1. Flytt choken (C) i stillingen run | | (kjör) när motoren varmes opp.

Slik stoppes motoren - Figur 4

ADVARSEL

Bensin og bensingass er meget brannfarlig og eksplosiv. En brann eller eksplosjon kan.fore til alvorlige brannskader aller dodsfall.

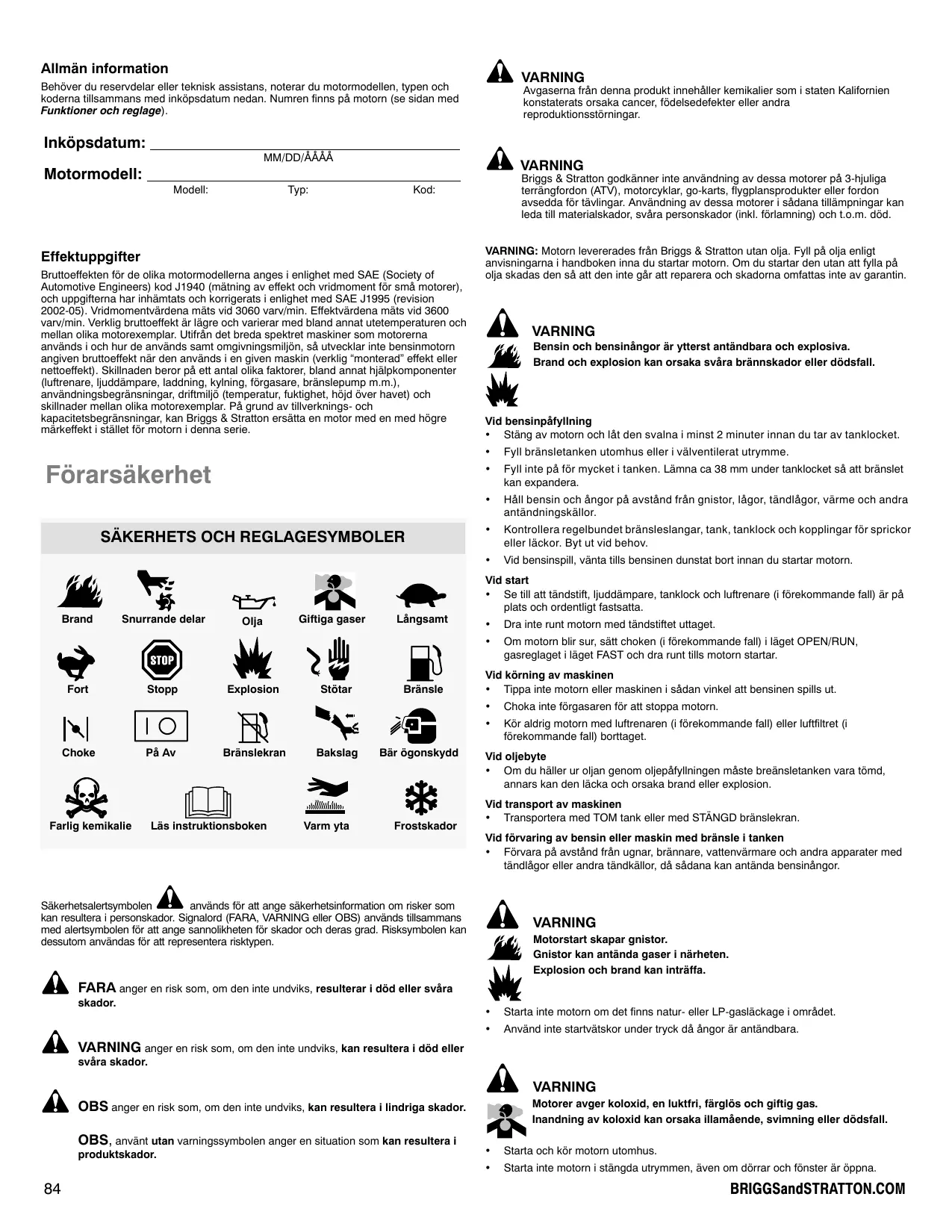

Behöver du reservdellar erer tekniisk assistans, noterar du motormodellen, typen och koderna tillsammans med inköpsdatum nedan. Numren finns på motorn (se sidan med Funktioner och reglage).

Inköpsdatum:

MM/DD/AAAAA

Motormodell:

Modell:

Typ:

Kod:

Effektuppgifter

Bruttoeffeken for de olika motormodellerna anges i enlight med SAE (Society of Automotive Engineers) kod J1940 (mätning av effekt och vridmott for små motorer), och uppgifternha inhämnts och korrigerats i enlight med SAE J1995 (revision 2002-05). Vridmomentvärdena måts vid 3060 varv/min. Effektvärdena måts vid 3600 varv/min. Verklig bruttoeffekt ar lagre och varierar med bland annat utetemperaturen och mellan olika motorexemplar. Utifrän det breda spektret maskiner som motererna anvands i och hur de anvands samt omgivningsmiljön, sö utvecklar inte bensinmotorn angiven bruttoeffekt nar den anvands i en given maskin (verklig "monterad" effekt ell nettoeffekt). Skillnaden beror自然保护nt alantal olika faktorer, bland annat hjälpkomponenter (luftrenare, ljuddampare, laddning, kylning, förgasare, branslepump m.m.), användningsbegrängsinaring, driftmiljo (temperatur, fuktigkeit, hójd over havet) och skillnader mellan olika motorexemplar. På grund av tillverknings- och kapacitetsbegrängsinaring, kan Briggs & Stratton ersätta en motor med en med högre markeffekt i stället for motorn ienna series.

Förarsakerhet

SÄKERHETS OCH REGLAGESYMBOLER

Brand

Snurrande delar

Olja

Giftiga gaser

Längsamt

Fort

Stopp

Explosion

Stotar

Bransle

Choke

På Av

Branslekran

Bakslag

Bär ögonskydd

Farlig kemikalie

Sakerhetsalertsymbolen anvands for att ange sakerhetsinformation om risker som kan resultera i persoksdar. Signalord (FARA, VARNING ellER OBS) anvands tillsammans med alertsymbolen for att ange sannolikheten for skador och deras grad. Risksymbolen kan dessutom anvandas for att representera risktypen.

FARA anger en risk som, om den inte undviks, resulterar i ddd erer svara skador.

WARNING anger en risk som, om den inte undviks, kan resulteda i dōd ell ersvàrskador.

OBS anger en risk som, om den inte undviks, kan resulttera i lindriga skador.

OBS, anvantutan varningssymbolen anger en situation som kan resultera i Produkstkador.

WARNING

Avaserasna fränennaprodukt innehäller kemikalier som i staten Kalifornien konstaterats orsaka cancer, födelsedefekter aller andere reproduktionsstörningar.

WARNING

Briggs & Stratton godkänner inte använding av dessa motorer på 3-hjuliga terrängfordon (ATV), motorcyklar, go-karts, flyplansproduktör aller fordon avsedserd für tãvlingar. Använding av dessa motorer i sãdana tilãmpninger kan leda till materiskador, svåra persönskador (inkl. forlamming) och t.o.m. död.

WARNING: Motorn leverades fran Briggs & Stratton utan olja. Fyll pa olja enigt anvisingarna i handboken inna du startar motorn. Om du startar den utan at fylla pa olja skadas den sa att den inte gär att reparera och skadorna omfattas inte av garantin.

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan orsaka svåra brännskador eller dödsfall.

Vid bensinpafyllning

Stang av motorn och lát den svalna i minst 2 minutes innan du tar av tanklocket.
- Fyll bransletanken utomhus aller i valventilerat utrhythmme.
- Fyll inte på for mycket i tanken. Lämna ca 38 mm under tanklocket sä att brändslet kan expandera.
- Hall bensin och Ångor på avständ frän gnistor, lager, tandlågor, varme och andra antändningskällor.
- Kontrollera regelbundet brändeslangar, tank, tanklock och kopplingar für sprickor aller Lackor. Byt ut vid behov.
- Vidbensinpill, vanta tills bensinen dunstat bort innan du starter motorn.

Vid start

• Se till att tändstift, ljuddämpare, tanklock och luftrenare (i förekommende fall) ar på plats och ordentlich fastsatta.
• Dra inte runt motorn med tändstiftet uttaget.
• Om motorn blir sur, satt choken (i forekommande fall) i laget OPEN/RUN, gasreglaget i laget FAST och dra runt tills motorn startar.

Vid körning av maskinen

• Tippa inte motorn eller maskinen i södan vinkel att bensinen spills ut.
• Choka inte forgasaren for att stoppa motorn.
• Kör aldrig motorn med luftrenaren (i förekommende fall) eller luftfiltret (i förekommende fall) borttaget.

Vid oljbyte

• Om du häller ur oljan genom oljepäfyllingen@maste breänsletanken vara tomd, annars kan den läcka och orsaka brand eller explosion.

Vid transport av maskinen

• Transportera med TOM tank eller med STÄNGD brändslekran.

• Förvara på avständ frän ugnar, brännare, vattenvärmare och andra apparater med tandlågor eller andra tandkällor, dā sādana kan anteanda bensinängor.

WARNING

Motorstart skapar gnistor.

Gnistor kan antanda gaser i narheten.

Explosion och brand kan inträffa.

• Starta inte motorn om det finns natur-ller LP-gaslackage i området.
  Använd inte startvatskor under tryck då Ångor ár antändbara.

WARNING

Motorer avger koloxid, en luktfri, farglos och giftig gas.
Inandning av koloxid kan orsaka illamaende, swimning aller dödsfall.

Starta och kör motorn utomhus.
- Starta inte motorn i stängda utrymmen, även om dorrar och fönster ar öppna.

WARNING

Snabb indragning av startsnöret (bakslag) drar hand och arm mot motorn innan man hinner släppa.

Brutna ben, frakturer, blamärken, o.d. kan inträffa.

• Dra Först ut snöret längsam tills ett motständ kännns och sedan snabbt sö undviks backslag.
• Avlagsna alla utvändiga maskin-/motorbelastninger innan motorn startas.
• Direktkopplade maskindelar som t.ex. blad, rotorer, remskivor, kuggkransar, etc., maste vara ordentlich fästa.

WARNING

Snurrande delar kan komma i kontakt med hander, fotter, hare, klader.
eller smycken.

Svára skárskador eller t.o.m. amputering kan inträffa.

Kör maskinen med skydden på plats.
Häll harder och fötter borta frän snurrande delar.
Satt upp langt hare och ta av alla smycken.
- Bär inte留存 sittande kläder, dragband aller andra foremål som kan trassla in sig.

WARNING

Gäende motorer producerar varme. Motordelar, spezialt ljuddämpare, blir mycket varma.

Svára brännskador kan inträffa vid beröring.

Brännbart skräp, som t.ex. lov, gräs, buskar, etc. kan bördja brinna.

• Låt ljuddämpare, motorcylinder och flänsar svalna innan du rör dem.
• Avlagsna ansamlat skrapp fran ljuddampar- och cylinderomradet.
• Innan du anvander maskinen på skogs-, busk- eller gräsbevuxen ouppodlad mark bör du montera etg gnistskydd och hälla det i Funktionsdugligt skick. I Kalifornien är detta lagstadgat (sektion 4442 av California Public Resources Code). Andra stater kan ha liknande lagar. Federala lagar gäller på federala land.

WARNING

Oavskitliga gnistor kan resultera i brand ell stotar.

Oavsjktlig start kan resultera i intrassling, skärskador eller amputering. Brandrisk

Före justering aller reparation

• Lossa tändstiftkabeln ochhall den pa avständ fran tändstiftet.
• Koppla bort batteriet vid minuspolen (endast motorer med elstart).
  Anvandendastrattaverktyg.
• Justera inte regulatorfjadrar, länkar eller andra delar for att hoja motorvarvtalet.
• Utbytesdelar maste vara de sama och installeras i sama position som originaldelarna.
• Slå inte på svänghjulet med hammare eller här foremål, aftersom svänghjulet på kan splittras under gänd.

Vid kontroll av tändningssystem:

Anvand godkand gnistprovare.
- Testa inte gnistan med tändstiftet demonterat.

Egenskaper och reglage

Jämfor din motor med figuren 1 for att bekanta dig med de olika egenskaperna och reglagens placering.

A. Motorbeteckning

Modell Typ Kod

B. Tändstift
C. Luftrenare
D. Oljesticka
E. Oljeavtappningsplugg
F. Roterande nät
G. Oljefilter (extra tillbehör)
H. startmotorer
I. Förgasare
J. Branslefilter (extra tillbehör)
K. Branslepump (extra tillbehör)
L. Snabbtömmingsöppning für olja (tillbehör)

Drift

Oljevolom (se avsnittet Tekniska data)

Vi rekommenderar ab Briggs & Stratton certificierade och garanterade oljor for att fä basta prestanda. Andra högkvitalitate renende oljor fär användas om de ar klassade SF, SG, SH, SJ erller bättre. Använd inga tillsatser.

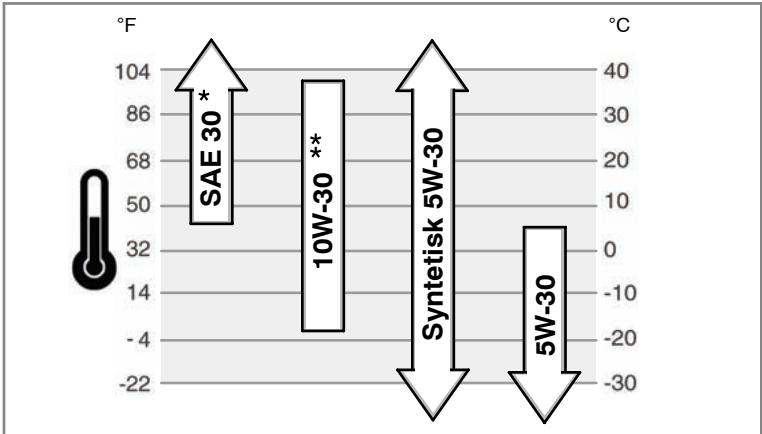

Utetemperaturen avgör vilken oljeviskositet som sca användas i motorn. Välj olja i tabellen after forvändat utetemperatur.

• Använding av SAE 30-olja i temperaturer under 4^ gört det svårare att starta motorn.
  ** Vid användning av 10W-30 i temperaturer über 27^ stiger oljeförbrukningen. Kontrollera oljenivân oftare.

Innan du fyller på eller kontrollerar oljan

Satt motorn i vagrattiage.
Avlagsna skrapp frän oljerörsomrdet.
1. Ta ut oljestickan (A) och torka av den med en ren trasa (fig. 2).
2. Satt tillbaka oljectickan och skruva Åt.
3. Ta ur oljestickan och kontrollera niv'an. Den ska ligga vid markeringen FULL (B) på stickan.
4. Fyll på olja i payllingsröret (C) om nivan ar låg. Fyll inte på für mycket. Vänta en minut och kontrollera sedan niván.

Obs.: Fyll inte på olja genom snabbpafyllningsöppningen (L, fig. 1) (om sādan finns).

1. Satt tillbaka och dra at oljestickan.

Oljetryck

En tryckvakt (om sādan finns på motorn) endera stannar motorn eller aktiverar en varning på maskinen oljetrycket blir for lågt. Stanna motorn och kontrollera oljenivān på stickan om detta inträffar.

Fyll på olja till FULL-markeringen om niven sjunkit under ADD-markeringen. Starta motorn och kontrollera att oljetrycket ar korrekt innan du fortsätter köra maskinen.

Starta inte motorn om niven ligger mellan ADD- och FULL-markeringarna. Vänd dig till en auktoriserad Briggs & Stratton-Äterförsäljare for att fär oljetrycksproblemet Åtgårdat.

Bränslerekommendationer

Branslet maste uppfylla dessa krav:

• ren, ny och blyfri bensin.
• minst 87 oktan/87 AKI (91 RON). För körning på hög Höjd, se nedan.
• bensin med högst 10% etanol (gasol) aller högst 15% MTBE (methylteriärbutyleter) ar godtagbar.

OBS.: Använd inte ickenbensin, som t.ex. E85. Blanda inte olja i bensen. Modifiera inte motorn att gå på alternatively brändsen. Detta skadar motordelarna och uphæver garantin.

Blanda i en bransletillsats i branslet for att forhindra att avlagringar bildas. Se Forvaring.
Allt bransle ar inte likadant, byt leverantor erer marke om du fár start-ller
prestandaproblem. Motarn ar godkänd for att koras pa bensin. Avgasreningsystemet for
motorn ar EM (motormodificationer).

Hög hójd

På Höjd over 1500 meter, krävs bensin med minst 85 oktan/85 AKI (89 RON). För att avgasreningen ska fungera kravsjustering forh Höjd. Körning utan justeringen ger sámre prestanda, ökad bransleforbrukning och större utslapp. Närmaste auktoriserade Briggs & Stratton-Äterförsäljare kan bistå med information um högöjdsjustering.

Vi avrader frän körning på höjder under 750 meter med höghöjdssatsen monterad.

Fylla på brändsle - fig. 3

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svara brännskador eller dödsfall.

Vid bensinpafyllning

Stang av motorn och lát den svalna i minst 2 minutes innan du tar av tanklocket.
- Fyll bransletanken utomhus aller i valventilerat utrymme.
- Fyll inte på for mycket i tanken. Lämna ca 4 cm under tanklocket sä att brändslet kan expandera.
Häll bensin och Ångor på avständ frän gnistor, lögor, tandlågor, varme och andra antändningskällor.
- Kontrollera regelbundet brändeslangar, tank, tanklock och kopplingar für sprickor aller Lackor. Byt ut vid behov.
- Vid bensinspill, vanta tills bensinen dunstat bort innan du startar motorn.
1. Rengör omkring tankkloket. Skruva av tankkloket (A) (fig. 3).
2. Fyll bensin i tanken (B). Fyll inte mer än till underkanten på pafyllningsröret (C) sä att bensinen har utrémme att expansera.
3. Satt tillbaka tanklocker.

Starta motorn - fig. 4

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan orsaka svara brännskador eller dödsfall.

Vid start

• Se till att tändstift, ljuddämpare, tanklock och luftrenare ar på plats och ordentlich fastsatta.
• Dra inte sunt motorn med tandstiftet uttaget.
• Om motorn blir sur, satt choken (i forekommande fall) i laget open/run, gasreglaget i laget fast och dra runt tills motorn startar.

WARNING

Motorer avger koloxid, en luktfri, farglös och giftig gas.
Inandning av koloxid kan orsaka illamaende, swimning aller dödsfall.

• Starta och kör motorn utomhus.
• Starta inte motorn i stängda utrymmen, även om dorrar och fönster ar öppna.

OBS.: Motom leverades frän Briggs & Stratton utan olja. Fyll pa olja enigt anvisningarna i handboken innan du startar motorn. Om du startar den utan att fylla pa olja, skadas det sà att den inte gär att reparer och garantin uphväs.

1. Kontrollera oljenivan. Se avsnittet Kontrollera/fylla pa olja.
2. Kontrollera i forekomande fall att redskapet ar urkopplat. Var reglagen sitter och hur de anvands beskrivs i maskinhandboken.
3. Ställ i förekommande fall branslekranen (A) i läge på (fig. 4). Var kranen sitter och hur den manövreras beskrivs i maskinhandboken.

4. Ställ gasreglaget (B) på fullgas . Kör motorn på fullgas . Var gasreglaget sitter och hur det manövreras beskrivs i maskinhandboken.

5. Ställ chokspaken (C), aller det kombinerade choke/gasreglaget i läge choke | . Var choken sitter och hur den manövreras beskrivs i maskinhandboken. Obs.: Chokning behövs vanligtvis inte vid start av varm motor.

6. Vrid startkontakten (D fig. 4) till lage on/start. Var kontakten sitter och hur den används beskrivs i maskinhandboken.
   OBS.: Gå in på BRIGGSandSTRATTON.COM eller ring 1-800-233-3723 om motom inte startar på tre försök.
   OBS.: Gör korta startförsök (högst fem sekunder) sä häller startmotorn langre. Vänta en minut mellan startförsiken.
7. För choken (C) till körläge | |...) när motorn varms upp.

Stoppa motorn - fig. ④

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svara brännskador eller dödsfall.

• Choka inte forgasaren für att stoppa motorn.
• För gasreglaget till tomgång. Vrid av startnyckeln (D) (fig. 4). Ta ur nyckeln om forvara den utom räckhäll for barn.
• Stängbensinkranen (A),om sādan finns,nar motorn stannat.

Underhäll

Använd enbart originalreservdelar. Andra delar fungerar kanske inte lika bra, kan skada maskinen och orsaka persorskador. Dessutom kan sādana delar góra att garantin inte gäller.

Vi rekommenderar att du tar kontakt med en auktoriserad Briggs & Stratton-verkstad for.
underhäll och reparation av motorn och dess delar.

WARNING: För att motorn ska arbeta rätt,@måste alla de componenter som används for att bygga den sitta kvar.peration.

Utslappskontroll

Underhäll,onnech oparapation avagasreningskomponenterkan utforasav alla.
verkstader.Forattfa"gratis"service avagasreningen maste den utforas vid en
verkstad som auktoriserats av fabriken.Se agasreningsgarantin.

WARNING

Oavskitliga gnistor kan resultedera i brand ell stotar. Oavskitlig start kan resultedera i intrassling, skarskador ell amputering. Brandrisk

Färe justering eller reparation

• Lossa tändstiftkabeln ochhall den på avständ frän tändstiftet.
  Anvandendastrattaverktyg.
• Justera inte regulatorfjadrar, länkar eller andra delar for att hoja motorvarvtalet.
• Utbytesdelar maste vara de samma och installeras i samma position som originaldelarna.
• Slå inte på svänghjulet med hammare eller här foremål, aftersom svänghjulet daß kan splittras under gäng.

Vid kontroll av tändningsystem:

Anvand godkand gnistprovare.
- Testa inte gnistan med tandstiftet demonterat.

Underhällsschema

Första 5 timmarna

• Byt olja

Var 8:e timme eller dagligen

• Kontrollera oljenivån i motorn.

• Rengör ormrådet rundljuddämparen och reglagen

• Rengör fingerskyddet/roterande nätet

Var 25:e timme eller en gång per År

• Rengör luftfiltret *

• Rengör förrenare *

Var 50:e timme eller en gång per År

• Byt olja i motorn

• Byt oljefilter (om:Sådant finns)

• Inspektera luuddämparen och gnistskyddet

Årligen

• Byt ut luftfiltret

• Byt ut förrenaren

• Byt tändstiften

• Rengör luftkylsystemet *

• Byt brännleffiltret

• Kontrollera ventilspelet **

• Rengör oftare i dammiga miljöer och)där det finns luftburet skräp.
  ** Behövs inte om du inte marker av prestandaproblem.

Förgasarjustering

Justera aldrig forgasaren. Den ar installd vid fabrik for att fungera effektiv under de festa forhallenden. Vand dig till en auktoriserad Briggs & Stratton-verkstad om den anderskraver justering.

OBS: Tillverkaren av den maskin på vilken motorn ar monterad specificerar det toppvarv på vilketenna motor fär köras. Överskrid inte detta varvital.

Byta tändstift - fig. ⑤

Kontrolera elektrodgapet (A, fig. 5) med ett bladmatt (B). Justera vid behov. Skruva in och dra at tandstiftet lik recommenderat moment, se avschnittet Tekniska data.

Anm.: I vissa omraden fordrar den lokala lagstiftningen avstorda tändstift for att undertrycka tändsinaler. Omenna motor ursprungligen utrustats med avstört tändstift, böramma typ av tändstift anvandas vid byte.

Inspektion av Ijuddampare och gnistskydd

WARNING

Gäende motorer producerar varme. Motordelar, spezialt ljuddämpare, blir mycket varma.

Svåra brännskador kan inträffa vid beröring. Brännbart skrρ, som t.ex. lov, gräs, buskar, etc. kan böjr brainna.

Låt ljuddampare, motorcylinder och flansar svalna innan du rör dem.
- Avlagsna ansamlat skrapp från ljuddämpar- och cylindrområdet.
- Innan du anvander maskinen på skogs-, busk- eller gräsbevuxen ouppodlad mark bör du montera ett gnistskydd och hälla det i Funktionsdugligt skick. I Kalifornien är detta lagstadgat (sektion 4442 av California Public Resources Code). Andra stater kan ha liknande lager. Federala lager gäller på federala land.

Anm.: Avgassystemet monteras av maskintilverkaren. Maskintilverkaren kan bist med information om skötsel och utbyte av dessa delar.

Inspektera ljdddamparen och leta after sprickor, rost och andra skador. Ta bort gnistskyddet om sadant finns och titta after skador och koksavlagringar. Anvand endast originaldar om delar maste bytas ut.

VARNING: Reservdelar mäste vara likadana och monteras på samma plast originaldelarna, annars kan brand uppstä.

Byta olja - fig. 6 7

OBS: Gammal olja ar en farlig avfallsprodukt. Bortskaffa anvand olja pa ratt satt. Slang den inte tillsammans med hushallsavfall. Radgor med lokala myndigheter, servicecenter erher handlare.

Uttappning av olja

1. Motorn ska vara avständg men varm. Lossa tändkabeln (A)och se till att den intekommen i kontakt med tändstiftet (fig. 6).
2. Ta ur oljectickan (D).

Standard oljeplugg

1. Skruva ur oljepluggen (B). Tappa ur oljan i ett lampligt kärl.
   Anm.: Någon av alla oljepluggar nedan på bilden kan finnas på motorn.

1. Satt tillbaka och dra at oljepluggen nar oljan runnit ut.

Tillbehoret snabbtomningsoppning

1. Lossa oljeslangen (G, fig. 6) fr'an sidan pa motorn.
2. Vrid och ta bort oljelocket (H). Sank forsiktigt ner snabbtomningsöppningen (I) i ett lampligt kär (J).
3. Satt tillbaka oljelocket när oljan runnit ut. Satt tillbaka oljeslangen på sidan på motorn.

Byta oljefilter (iForekommande fall)

Utbytesintervallenframgárav tabellenUnderhäll.

1. Tappa ur oljan ur motorn. Se avsnittet Tappa ur oljan.
2. Ta bort oljefiltret (C) och lamna in det for destruktion. Se fig. 7.
3. Olja in packningen på det nya oljefiltretätt med ny och ren olja innan du monterar det.
4. Skruva på oljefiltret med handen till packningen går emot fästet och dra sedan Åt ytterligare 1/2 till 3/4 varv.
5. Fyll pə olja. Se avsnittet Fylla pə olja.
6. Starta och kör motorn. Titta after läckor medan motorn värms upp.
7. Stanna motorn och kontrollera oljenivän. Den skå ligga vid markeringen FULL på oljestickan.

Fyll pà olja

Satt motorn i vagratti lage.
- Avlagsna skrak fran oljerorsområdet.
- Oljevolymen finns angiven i avsnittet Tekniska data.
1. Ta ut oljectickan (D) och torka av den med en ren trasa (fig. 6).
2. Hall sakti olja i oljepafyllningsroret (E). Fyll inte pfor mycket. Vanta en minut och kontrollera sedan nivan.
3. Satti och dra at oljestickan.
4. Ta ur olestickan och kontrollera nivån. Den skå ligga vid markeringen FULL (F) på olestickan.
5. Satt i och dra Åt oljestickan.

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan orsaka svara brännskador eller dödsfall.

• Starta och kör aldrig motorn med luftrenaren eller luftfiltret borttaget.

WARNING: Använd inte tryckluft aller Lossningsmedel für att rengöra filtret. Tryckluft kan skada filtret, Lossningsmedelloserupp det.

Luftfrittaret her endera en plan eller en oval insats. Pà vissa modeller finns ochså en förrenare som kan tvättas och användas på nytt.

Plant luftfilter

1. Ta bort kapan (A, fig. 8).
2. Ta bor forrenaren (B), om sādan finns, och filtre (C).
3. Knacka forsiktigt filtret mot en hård yta sö att skräp lossnar. Byt till ennyt filter om det ar mycket smutsigt.
4. Tvatta forfiltret i flytande diskmedel och vatten. Låt det lufttorka ordentlich. Olja inte in forfiltret.
5. Montera den torra forrenaren och filtret i hällaren på motorn (D).
6. Montera kapan.

Ovalt luftfilter

1. Ta bort kapan (A, fig. 9).
2. Lyft uppänden på filtret (B) och ta bort det.
3. Ta bort forfiltret (C), om sādant finns, frān filtre.
4. Knacka fösiktigt filtret mot en hård yta sö att skräp lossnar. Byt till ennyt filter om det ar mycket smutsigt.
5. Tvatta förtirtet i flytande diskmedel och vatten. Låt det lufttorka ordentigt. Olja inte in forfrittet.
6. Montera det torra forfiltret på filtret.
7. Momntera filret i hällaren på motorn (D) och tryck ner sà att det snapper på plats.
8. Montera kapan.

Byta branslefilter - fig. 10

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan orsaka svara brännskador eller dödsfall.

• Häll bensin och Ångor på avständ frän gnistor, lögor, tandlågor, varme och andra antändningskällor.
• Kontrollera regelbundet brändeslangar, tank, tanklock och kopplingar für sprickor aller Lackor. Byt ut vid behov.
  Tappa ur tanken ell stangbensinkranen innan du byter branslefilter.
• Utbytesdelar maste vara de samma och installeras i samma position som originaldelarna.
• Vid bensinspill, vanta tills bensinen dunstat bort innan du startar motorn.
• Tappa ur bransletanken ell stang branslekranen innan du i forekomande fall byter branslefilter (A, fig. 10). Bransle kan annars lacka ut och orsaka brand erler explosion.
• Kläm ihop flikarna (B) på klämmorna (C) med en täng. Dra sedan bort klämmorna frän bransleftilret. Vrid och dra av slangarna (D) frän filtret.
• Kontrollera om bransleslangarna har sprickor eller lacked. Byt ut after behov.
• Ersatt bransleffiltret med en originaldel.
• Fäst brändsleslangarna med klammorna enigt bilden.

Gäende motorer producerar varme. Motordelar, spezialt ljuddämpare, blir mycket varma.

Svára brännskador kan inträffa vid beröring.

Brännbart skrap, som t.ex. lov, gräs, buskar, etc. kan börja brinna.

Låt ljuddämpare, motorcylinder och flänsar svalna innan du rör dem.
- Avlagsna ansamlat skräp från ljuddämpar- och cylinderområdet.

OBS.: Rengör inte motom med vatten. Vatten kan fororena bransystemet. Använd i stället en borste eller torr trasa.

Motorn ar luftkyld. Skrapp och smuts kan hindra luftflodet och orsaka att motorn overhettas, vilket ger samre prestanda och forkortar livslängden.

Avlagsna smuts och skrρ frän fingerskyddet/roterande skärmen (A) med en borsteEllor trasa. Håll länkage, fjadrar och reglge (B) rena. Håll området omkring och bakom Ijuddamparen rent frän brännbart skrρ (fig. 11).

Förvaring

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan orsaka svara brännskador eller dödsfall.

• Förvara på avständ frän ugnar, brännare, vattenvärmare och andra apparater med tandlagor eller andra tandkällor, daß sādana kan anteanda bensinängor.

Bransleysystem

Bransle kan bl for gammalt om det lagras langre an en manad. Gammalt bransle bildara syra och sega beleggningar i branslesystemet och viktiga forgasarkkomponenter. Hallbranslet farskt med Briggs & Stratton FRESH START® bransletillsats, som finns bade som flytande tillsats och i koncentrerad form i droppatron.

Bensinen behöver inte tappas ur motorn om du haft i bransletillsatsen enigt anvisningarna. Kör motorn i två minuter ss att tillsatsen cirkuleras i branslesystemet. Motor och bensin kan sedan forvaras i upp till 24帽子ner.

Om du inte haft i bransletillsats maste bensinen tappas ur i ett godkant kär. Kör motorn tills den stannar av branslebrist. Vi rekommender att du har i bransletillsats i dunken där bensinen lagras, sä att den hälls farsk.

Motorola

Byt olja medan motorn fortfarande ar varm.

Felsökning

Behöver du hjälp? Ga in pā BRIGGSandSTRATTON.COM ellr ring 1-800-233-3723.

Specificationer

Motorspecifikationer
Modell	400000
Slagvolym	656 ml
Diameter	75,43 mm
Slaglängd	73,41 mm
Oljevolym	1,8 - 1,9 l

Motorspecifikationer
Modell	440000
Slagvolym	724 ml
Diameter	79,24 mm
Slaglängd	73,41 mm
Oljevolym	1,8 - 1,9 l

Finjusteringsspecifikationer *
Modell	400000
Tändstiftsgap	0,76 mm
Åtdragningsmoment, tändstift	20 Nm
Luftgapsdiameter	0,20 - 0,30 mm
Intake Valve Clearance	0,10 - 0,15 mm
Spel, avgasventil	0,10 - 0,15 mm

Finjusteringsspecifikationer *
Modell	440000
Tändstiftsgap	0,76 mm
Åtdragningsmoment, tändstift	20 Nm
Luftgapsdiameter	0,20 - 0,30 mm
Intake Valve Clearance	0,10 - 0,15 mm
Spel, avgasventil	0,10 - 0,15 mm

• Motoreffekten minskar 3,5 % für varje 300 meter über havsyan och 1 % für varje 5,6^ C over 25^ C. Motorn arbetar tillfredsstallande i en vinkel på upp till 15^ . Se maskinens instruktionsbok for sakra driftgränser på sluttningar.

Vanliga utb
Ubytesdel	Artikelnr
Luftfilter, plant	499486
Luftfilter, förfilter, plant	273638
Luftfilter, oval	792105
Förrenare, oval	792303
Olja - SAE 30	100028
Oljefilter	492932

esdelar √
Ubytesdel	Artikelnr
Brändsleffilter	691035
Brändsletillsats	5041, 5058
Avstört tändstift	491055
Platina- tändstift med läng livsländg	5066
Tändstiftsnyckel	19374
Gnistprovare	19368

Vi rekmender at du tar kontakt med en auktoriserad Briggs & Stratton-verkstad for underhäll och reparation av motorn och dess delar. Använd endast Briggs & Stratton originaldelar.

BEGRÄNSAD GARANTI

Briggs & Stratton Corporation byer ut ell reperarar kostnadsfritt motordelar som ar defekta i material ell utforande, ell bada delarna. Fraktkostnader for en produkt, som sands in for reparation ller utbyte under denna garanti, bekostas av koparen. Denna garanti galler under nedanstende tidsperiod och med nedanstende villkor. For garantireparation kontaktas narmaste auktoriserade verkstad som aterfinns pa var aterforsaljolarlokalisatorkarta pa BRIGGSandSTRATTON.COM ell genom att ringa Briggs & Stratton Sweden AB p08-4495630 ell genom att sla upp i Gula sidorna.

Annan uttrycklig garanti lamnas inte. Underforstadda garantier, inklusive sadana som avser saljbarhet och lamplighet fortt specieltandamal, begransas till ett fr ankopet erll laglittagl tllaten utrackng onch all underforstadda garantier betraktas som ogiltiga.Vi ansvarar inte for fofldskador enigt nagon form av garanti, om sadant undanlagan koras enlgitlag. Viss aander el delster medger inte begransing au hurlnge en underforstaedGaranti galler och vissa tllater inte undantagande eberogransing an ansvaret for folddskador, sa ovanstaende galler darrfre inte alla kopare.Denna garanti ger specifka tegala rattigheter, men det kan aven finnas andra rattigheter som varierar fran land till land erer stat till stat.

STANDARD GARANTIVILLKOR *

Märke/Produkttyp	Privat användning	Kommersiell användning
VanguardTM	2 År	2 År
Extended Life SeriesTM, I/C®, IntekTM I/C®, IntekTM Pro	2 År	1 År
Snow Series MAXTM med Dura-BoreTM gjutjärnsfoder	2 År	1 År
Alla andra Briggs & Stratton-motorer	2 År	90 dagar

• Dessa ar va standardvillkor, men ibland foreligger aven annan garantitackning som inte var faststalld vid utgivningsstillfallet. For en forteckning over aktuella garantivillkor for din motor, gà til BRIGGSandSTRATTON.COM eller kontakta den auktoriserade Briggs & Stratton-återförsäljaren.
  Motorer som anvands pareservelker for hemmet garanteras endast for privat anvandng. Dena garanti galler inte for motorer pa maskiner som anvands for huvudstrom i stallet for hushallsstrom. Motorer som anvands i taviglssyfe erer pa taviglsbanor tacks inte av garantin.

Garantiperioden bocr den dag den forsta konsumen ell kommersiella slutanvandaren koper motorn och loper under den tidsperiod som uppges i ovanstende tabell. Med "privat anvanding" avses en konsuments privata anvanding i hushallet. Med "kommersiell anvanding" avses all annan anvanding, inklusive anvanding i kommersielt, inkomstbringande och uthyrningsyyfte. En motor som en gang har anvants kommersielt, sk dafter altid betraktas som kommersiell i samband medenna garanti.

Garantiregisteringskort fordras inte for garantireparationer Pn Briggs & Stratton-produkter. Spara inkopskvittot. Om inkopskvittot inte kan uppvas vid yrkan pa garantireparation,kommenprodukts tillverkningsdatum att anvandas for att bestamma garantiperioden.

Angaende garantin

Briggs & Stratton vällkommen möglicheten att utföra garantireparationer och ursäktar sig for olagenheten. Garantireparationer kan utföras på vilken som helst av vara auktoriserade verkestäder. I de flesta fall behandelarvi garantireklamationer rutinmässigt men i vissa fall ar garantireparationer inte berättigade.

Om en kund inte ar njd med verkestadens bedomning,kommen en granskning att foretas fort affsttilla garantins tillampninq. Be verkestaden sanda in alla uppgifter till distributoren erler fabiken fer granskning. Om distributoren erler fabiken faststaller att reklamationen ar berattigad, fär kunden full ersättning for alla delar som bedöms vara defekta. Forr att undvika misforständ mellan kund och äterforsäljare, tar vi nedan upp nagra motorfel sominte tacks av garantin.

Normal forslitning: För att arbata tillfredsställande behöver motorer, precis som alla andra mekaniska anordninger, periodisk service och utbyte av delar. Garantin täcker inte reparation av en del erner motor p.g.a. normal forslitning. Garantin gäller t.ex. inte Near motorskador uppstäatt p.g.a. felaktig användning, brist på rutinunderhäll, frakt, hantering, magasinering erler felaktig montering. Likådes upphäv'sGarantin om motorns serienummer har avlågsnats aller om motorn har byygts om erller modifierats.

Felaktigt unterhalb: Motorns livslängd beror på de forhällanden under vilka den arbetar och på den vard den fär. Motorer som driver jordfräsr, purper och grasklippare arbetar ofta under dammiga och smutsiga forhällanden och slits därfor fortare. Sādant slitage som vällats av smuts, damm, sand frän tändstiftsblstring och liknande Föroreninger som trängt in i motorn på grund av felaktigt unterhalb, tacks inte av garantin.

Denna garanti tacker endast motorrelaterat defekt material och/eller utforande och tacker inte utbyte av uller ersattning for den maskin pa vilken motorn kan vara monterad. Garantin tacker inte heller sādana reparationer som fordras p g a:

1 Problem orsakade av delar som inte ar Briggs & Stratton originaldilar.
2 Maskinreglage aller montage som forhindrar start, orsakar otillfredsstallende motoreffekt aller forbkortar motorns livslängd. (Kontakta maskintillverkaren.)
3 Lackande forgasare, igentappta bransleror, fastnade ventiler erer andra skador orsakade av fororenat erer gammalt bransle.

4 Delar som ar branda eller trasiga daffor att motorn har körts med for lite aller förenad olja, ull olja av fel sort (kontrollera oljenivån ochyll vid behov på, och byt olja med rekommenderade mellanrum). OIL GARD stänger eventuellt inte av en gående motor. Motorn kan skadas om oljenivån ar for låg.
5 Reparation aller justering av tillbehör, som t.ex. kopplingar, växelládor, fjärreglage, etc., som inteäre av Briggs & Stratton-fabrikat.
6 Skador och forslitning på delar som vallats av att smuts trängt in i motorn på grund av felaktigt unterhäll erihopsättning av luftrenaren eller användning av iche-originalfilter erer -patron. Rengör och/eller byt ut filtret med de rekommenderade intervall som anges i instruktionsboken.
7 Delar som skadats av rusning aller overhettning orsakad av att kylflansarna och området runt svänghjulet sats gen av smuts, gräs aller skräp, aller av att motorn körts i ett slut utrymme med otillräcklig ventilation. Avlagsna motorskrup med de rekommenderade intervall som anges i instruktionsboken.
8 Motor- aller maskindelar som gatt sonder på grund av kraftiga vibrationer orsakade av losa motorfasen, losa skärblad, obalanserade blad eller losa eller obalanserader rotorer, felaktig aftstätting av maskinen på motrons vevaxel, rusning ull oversamhet vid körning.
9 Krokig eller avbruten vevaxel som orsakats av att ett fast foremål traffat skärbladen på en grasklippare, eller for hårt spänd V-rem.
10 Rutintrimming eller -justering av motorn.
11 Motor- eller motordelsfel, som t.ex. forbränningsrum, ventiler, ventilsäten, ventilstyrningar eller brända startmotorlindninger, som orsakats av att motorn körts med alternatively brändsen som t.ex. gasol, naturgas, etc.

Garantireparationer utfors endast pa av Briggs & Stratton Corporation auktoriserade verkestader. Narmaste auktoriserade verkestad hitter du pa var lokalisatorkarta pa BRIGGSandSTRATTON.com ell genom att ringa Briggs & Stratton Sweden AB pa 08/449 56 30 ell genom att sla upp i Gula Sidorna.

en Briggs & Stratton Engines Are Made Under One Or More Of The Following Patents: Design D-247,177 (Other Patents Pending)
da Briggs & Stratton-motorer fremstilles i henhold til et ull flere af falgende patenter: Design D-247,177 (yderligere patentansogninger indgivet)
de Briggs & Stratton-Motoren werden unter einem oder mehreren der folgenden Patente hergestellt: Konstruktion D-247.177 (andere Patente angemeldet)
el O kivntipc Tn Briggs & Stratton eivai kataokuaouevoi e bma n nepiaootepea an tacakoloue euepeatexvie; xebiaogoc D-247.177 (aAec, uepaeitexviEc, EKKPeuov)
es Los Motores Briggs & Stratton Son Fabricados Bajo Una O Más De Las Siguidentes Patentes: Diseño D-247.177 (Otras Patentes Pendentes)
Fi Briggs & Stratton-moottoreita koskee yksi tai useampi seuraavista patenteista: Design D-247.177 (muut patentit haussa)
fr Les moteurs Briggs & Stratton sont protégés par un ou plusieurs des brevets suivants: Conception D-247.177 (Demandes d'autres brevets introduites)
It motori Briggs & Stratton sono prodotti utilizzando uno o più dei seguenti Brevetti: Design D-247.177 (Altri brevetti in fase di omologazione)
no Briggs & Stratton motorene er produsert under en ellere flve a de folgende patentene: Design D-247.177 (Andre patenter er anmeldt)
nI Briggs & Stratton Motoren Zijn Gemaakt Onder Eén Of Meer Van De Volgende Patenten: Design D-247.177 (Andere Patennen Aangevraagd)
Os motores Briggs & Stratton são fabricados sob uma ou mais das seguentes patentes: Design D-247.177 (Outras patentes pendentes)
SV Briggs & Stratton-motorer tilverkas under ett aller flera av nedanstäende patent: Design D-247,177 (andra patentsökta)

6,691,683	6,520,141	6,325,036	6,145,487	6,012,420	5,803,035	5,548,955	5,243,878	5,138,996	4,875,448	D 476,629
6,647,942	6,495,267	6,311,663	6,142,257	5,992,367	5,765,713	5,546,901	5,235,943	5,086,890	4,819,593	D 457,891
6,622,683	6,494,175	6,284,123	6,135,426	5,904,124	5,732,555	5,445,014	5,234,038	5,070,829	4,720,638	D 368,187
6,615,787	6,472,790	6,263,852	6,116,212	5,894,715	5,645,025	5,503,125	5,228,487	5,058,544	4,719,682	D 375,963
6,617,725	6,460,502	6,260,529	6,105,548	5,887,678	5,642,701	5,501,203	5,197,426	5,040,644	4,633,556	D 309,457
6,603,227	6,456,515	6,242,828	6,347,614	5,852,951	5,628352	5,497,679	5,197,425	5,009,208	4,630,498	D 372,871
6,595,897	6,382,166	6,239,709	6,082,323	5,843,345	5,619,845	5,320,795	5,197,422	4,996,956	4,522,080	D 361,771
6,595,176	6,369,532	6,237,555	6,077,063	5,823,153	5,606,948	5,301,643	5,191,864	4,977,879	4,520,288	D 356,951
6,584,964	6,356,003	6,230,678	6,064,027	5,819,513	5,606,851	5,271,363	5,188,069	4,977,877	4,512,499	D 309,457
6,557,833	6,349,688	6,213,083	6,040,767	5,813,384	5,605,130	5,269,713	5,186,142	4,971,219	4,453,507	D 308,872
6,542,074	6,347,614	6,202,616	6,014,808	5,809,958	5,497,679	5,265,700	5,150,674	4,895,119	4,430,984	D 308,871

THE POWER WITHIN
