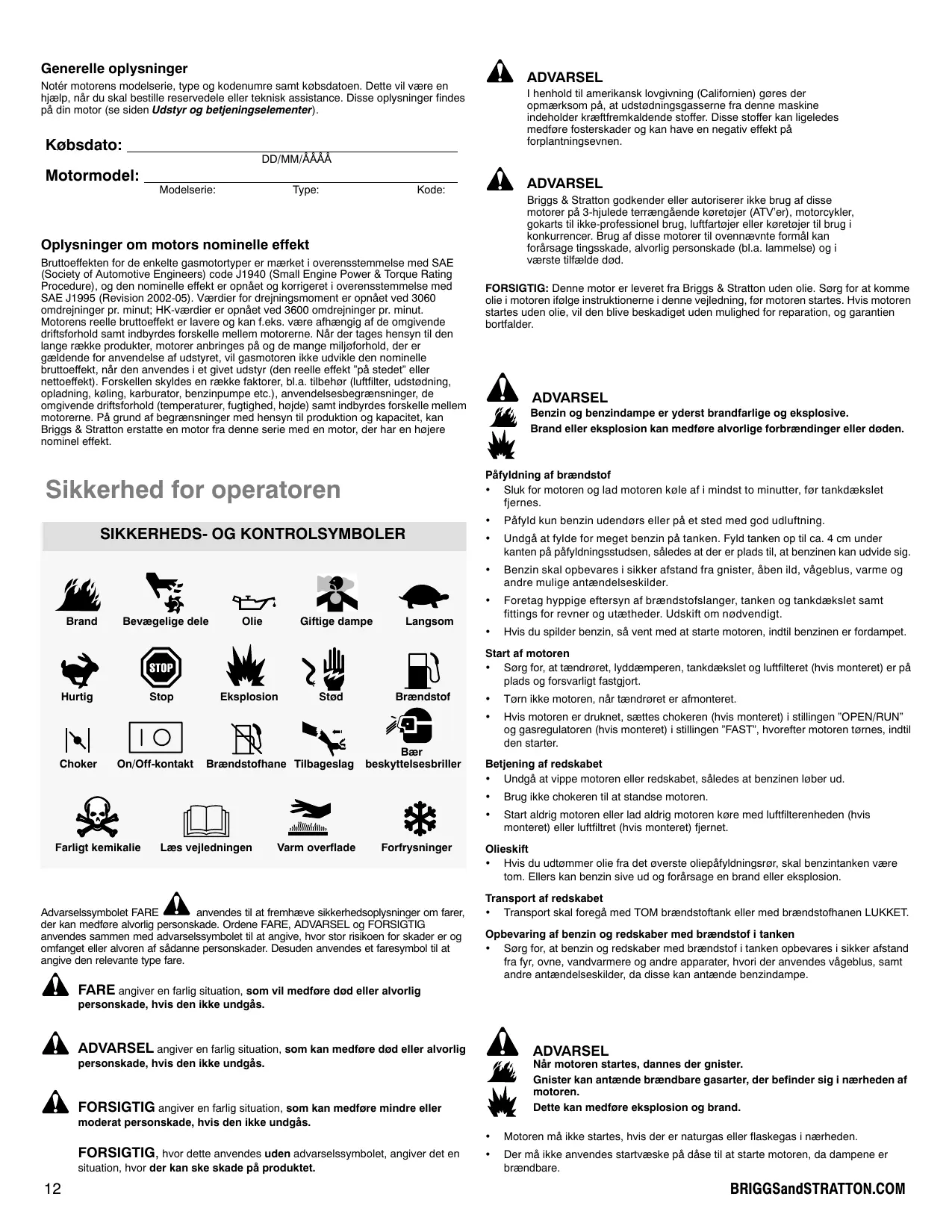

Generelle oplysninger

Noter motorens modelserie, type og kodenumre smt kobsdatoen. Dette vil vaere en hjaelp, nár du skal bestille resededele er teknisk assistance. Disse oplysninger findes pa din motor (se siden Udstyr og betjeningeselenter).

Kobsdato:

DD/MM/AAAA

Motormodel:

Modelserie:

Type:

Kode:

Oplysninger om motors nominelle effekt

Bruttoeffekten for de enkelte gasmotortyper er mækret i overensstemmelse med SAE (Society of Automotive Engineers) code J1940 (Small Engine Power & Torque Rating Procedure), og den nominelle effekt er opnæt og korrigeret i overensstemmelse med SAE J1995 (Revision 2002-05). Værdier for drejningsmoment er opnæt ved 3060 omdrejninger pr. minut; HK-værdier er opnæt ved 3600 omdrejninger pr. minut. Motorens reelle bruttoeffekt er lavere og kan f.eks. ∀e affængig af de omgivende driftsforhold somt indbyrdes forskelle mellem motorerne. Nár der tages hensyn til den lange rækkeprodukter, motorer anbringes pa og de mange miljoforhold, der er gældende for anvendelse af udstyret, vil gasmotoren ikke udvikle den nominelle bruttoeffekt, nar den anvendes i et givet udstyr (den reelle effekt "på stedet" eller nettoeffekt). Forskellen skyldes en række faktor, bl.a. tilbehør (luftfilter, udstødning, opladning, køling, karburator, benzinpumpe etc.), anvendselsbegrensninger, de omgivende driftsforhold (temperaturer, fugtgihed, hójde) somi indbyrdes forskelle mellem motorerne. På grund af begraensninger med hensyn til produktion og kapacitet, kan Briggs & Stratton erstatte en motor fra这部分 série med en motor, der har en højere nominel effekt.

Sikkerhed for operatoren

SIKKERHEDS-OG KONTROLSYMBOLER

Brand

Bevagelige del

Olie

Giftige dampe

Langsom

Hurtig

Stop

Eksplosion

Stod

Brændstof

Choker

On/Off-kontakt

Brændstofhane

Tilbageslag

Bae
beskyttesesbriller

Farlicht kemikalie

Læsvejledningen

Varm overflade

Forfrysninger

Adverselssymbolet FARE anwendes til at fremhawe sikkerhedsoplysninger om farer, der kan medføre alvorlig personskade. Ordene FARE, ADVARSEL og FORSIGTIG anwendesammen med adverselssymbolet til at angive, hvor stor risikoen for skader er og omfanget er alvoren at sādanne personskader. Desuden anwendes et faresymbol til at angive den relevante type sare.

FARE angiver en farlig situation, som vil medfore ddd aller alvorlig personskade, hvis den ikke undgås.

ADVARSEL angiver en farlig situation, som kan medfore ddd aller alvorlig personskade, hvis den ikke undgås.

FORSIGTIG angiver en farlig situation, som kan medfore mindre aller moderat personskade, his den ikke undgås.

FORSIGTIG, hvor dette anwendes eden adverselssymbolet, angiver det en situation, hvor der kan ske skade på produit.

ADVARSEL

I henhold til amerikansk lovgivning (Californien) gores der opmærksom på, at udstødningsgasserne fra cette maskine indeholder kraftfremkaldende stoffer. Disse stoffer kan ligeledes medfrole fosterskader og kan have en negativ effekt på forplantningsevnen.

ADVARSEL

Briggs & Stratton godkender aller autoriser icke brug af disse motorer på 3-hjulede terrængænde koretojer (ATV'er), motorcykler, gokarts til icke-professionel brug, luftfartojer erller koretojer til brug i konkurrencr. Brug af disse moter til ovennævnte formål kan forårsage tingsskade, alvorlig personskade (bl.a. lammelse) og i værste tilfaelse dodd.

FORSIGTIG: Denne motor er leveret fra Briggs & Stratton uden olie. Sorg for atkommen olie i motoren ifolge instruktionerne i dette vegledning, for motoren startes. Hvis motoren startes uden olie, vil den blive beskadiget uden mulighed for reparation, og garantien bortfalder.

ADVARSEL

Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medfore alvorlige forbrændinger eller donden.

Pafyldning af brandstof

• Sluk for motoren og lad motoren kole af i mindst to minutter, ffor tankdakslet fjernes.
  Pafyld kun benzin udendors erler pa et sted med god udluftning.
• Undgå at fylde for meget benzin på tanken. Fyld tanken op til ca. 4 cm under kanten på pafyldningsstudsen, söledes at der er plads til, at benzinen kan udvide sig.
• Benzin skal opbevares i sikker afstand fra gnister, Åben ild, vågeblus, varme og andre mulige antændelseskilder.
• Foretag hyppige eftersyn af brændstofslanger, tanken og tankdækslet samt fittings for revner og utæheder. Udskift om nødvendigt.
• Hvis du spider benzin, sâ vent med at starte motoren, indtil benzinen er fordampet.

Start af motoren

• Sørg for, atændrøret, lyddæmperen, tankdækslet og luftfilteret (hvis monteret) er på plads og forsvarligt fastgjort.
  Torn/DDrer er afmonteret.
• Hvis motoren er druknet, ættes chokeren (hvis monteret) i stillingen "OPEN/RUN" og gasregulatoren (hvis monteret) i stillingen "FAST", hvorefter motoren tønnes, indtil den starter.

Betjening af redskabet

• Undgå at vippe motoren eller redskabet, söledes at benzinen løber ud.
• Brug/DD: chokeren til at standse motoren.
• Start aldrig motoren eller lad aldrig motoren kore med luftfilterenheden (hvis monteret) eller luftfiltret (hvis monteret) fjernet.

Olieskift

• Hvis du udtommer olie fra det overste oliepafyldningsrør, skal benzintanken vare tom. Ellers kan benzin sive ud og forårsage en brand eller eksplSSION.

Transport af redskabet

• Transport skal foregå med TOM brændstofank eller med brændstofhanen LUKKET.

Opbevaring af benzin og redskaber med brandstof i tanken

Sorg for, at benzin or redskaber med brændstof i tanken opbevares i sikker afstand fra fyr, ovne, vandvarmere og andre apparater, hvori der anwendes vågeblus, somt andre antændelseskilder, da disse kan anteende benzindampe.

ADVARSEL

Gnister kan anteende brændbare gasarter, der befinder sig iærheden af motoren.

• Motoren må ikke startes, hvis der er naturgas eller flaskegas iærheden.
• Der@må ikke anvendes startvæske på dåse til at starte motoren, da dampene er brændbare.

ADVARSEL

Motorer udsender kulite, der er en lugt fri og farvels, giftig gasart.
Indanding af kulite kan medfere kvalme, besvimelseller doen.

• Motoren mä kun startes og anvendes udendørs.
• Motoren må aldrig startes og anvendes i lukkede rum. Dette gælder øgså, selv om døre og vinduer er Åbne.

ADVARSEL

Hurtig tilbagetrækning af startsnoren (tilbageslag) vil trække hand og arm tilbage mod motoren, hurtigere end du kan na at slippe snoren.

Dette kan medfore, at du braekker armen, fär knoglebrud, blå mærker erller forstrækninger.

• När motoren startes, skal du trække langsom t i startsnoren, indtil du kan mærke modstand. Træk derefter hurtigt for at undgå tilbageslag.
• Sorg for, at alle anordninger på redskabet er udkoblet, dvs. at motoren ikke er belastet, før den startes.
• Direkte tilkoblede dele på redskabet, bl.a. skareknive, skovlhjul, remskiver, kædehjul osv. skal��forsvarligt monteret.

ADVARSEL

Haender, foder, har og toj kan siete sig fast i roterende dele. Dette kan medfare, at legemsdele skares af, ellr at brugeren far alvorlige snitsar.

• Redskaber må kun anvendes med alle sikkerhedsafskærmninger på plads.
• Hold hænder og fødder i sikker afstand fra roterende dele.
• Langt hare bor binds op, og smykker og lignende genstande bør tages af.
• Undgå at bære løstsdende toj, toj med snore eller andre genstande, der kan sætte sig fast i de roterende dele.

ADVARSEL

Korende motorer udvikler varme. Motorens dele, især lyddæmperen, bliver meget varme.

Kontakt med varme dele kan forårsage alvorlige forbrændinger.

Der kan gå ild i brændbart affald som f.eks. blade, græs og grene.

Lyddamper, cylinder og koleribber skal kole af, for du rorer ved dem.
Fjern snavs, der samler sig i omradyet omkring lyddamperen og cylinderen.
Hvis redskabet anwendes på steder med skov, graës eller krat, skal der monteres en gnistfanger. Den skal altid holdes i korrekt stand. Overhold altid lokale regler for brug af motörer - icke mindst i perioder med torke, hvor der er større risiko for brand.

ADVARSEL

Gnister, som frembringes ved et uheld, kan medfrole brand ell er stod.
Hvis motoren startes ved et uheld, kan dette medfrole, at personerkommen i klemme i redskabets mekanismer, at legemsdele bliver skåret af, eller at personer fãr snitsår.
Brandfare

För justering aller reparation af motoren:

• Tag tændrørsktablet at tændrøret, og hold det i sikker afstand fra tændrøret.
• Tag minuskablet af batteriet, hvis motoren er udstyret med el-starter.
• Brug kun korrekt værktoj.
• Foretag aldrigændring af regulatorfjeder, regulatorforbindelser aller andre dele for at ogte motorens omdrejningstal.
• Udskiftningsdele skal vare af samme type som originaldelene og skal monteres samme sted.
• Slå aldrig på svinghjulet med en hammer eller en HARD genstand, da dette kan få svinghjulet til at splintres under drift.

Kontrol af gnist:

• Brug en godkendt gnisttester.
• Kontroller ikke gnisten med tændrøret afmonteret.

Udstyrg betjeningselementer

Sammenhold illustrationen 1 med din motor for at laere placeringen af udstyr og betjeningselementer.

B. Taendrør
C. Luftfilter
D. Oliepind
E. Olieaftapningsprop
F. Roterende skærm
G. Olieffilter (ekStraudstyr)
H. Elektrisk starter
I. Karburator
J. Brændstofffilter (ekstraudstyr)
K. Brændstofpumpe (ekstraudstyr)
L. Anordning til hurtig olieaftapning (ekStraudstyr)

Betjening

Oliekapacitet (se Specifikationer afsnittet)

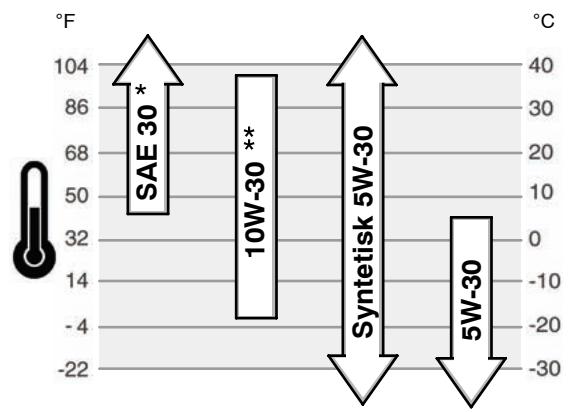

Anbefalinger vedrørende olie

Vi anbefaler at bruge Briggs & Stratton Garanti-godkendte olier for den bedste ydelse. Andre olier af hoj kvalitet kan accepteres, safrem dit disse hrer under serviceklassificering SF, SG, SH, SJ erer af bedre kvaliteter. Anvend ici speicielle additiver. Udendors temperaturer bestemmer motorens rette olieviskositet. Brug skemaet til at udvalse den bedste viskositet for de forventede udendors temperaturintervaller.

• Hvis en SAE 30 olie benyttles ved temperaturer under 40^ (4^) , vil det resultere i startproblemer.
• Ved temperaturer over 80^ (27^) vil brugen af 10W-30 medfore et olieforbrug, der er hójere end normalt. Kontroller oliestanden hyppigere.

Kontrol/päfyldning af olie - Figur ②

Sorg for, at motoren er vandret.
Rengor oliepafyldningsomradet for eventuelt snavs.
1. Tag oliepinden (A) ud, og tör den af med en ren klud (Figur 2).
2. Sæt oliepinden tilbage, og spænd den fast.
3. Tag oliepinden ud, og kontrollé oliestanden. Kontrollér, at oliestanden er ved FULL-mærket (B) på oliepinden.
4. Hvis oliestanden er lav, fyld langsmot olie ind i motorens oliepafyldning (C). Overfyld违法犯罪. After oliepafyldning skal du vente et minut og derefter kontrollere oliestanden ingen.

Bemerk: Undlad at pafylde olie via anordningen til hurtig olieaftapning (L, Figur 1) (hvis monteret).

1. Udskift og fastspænd oliepinden.

Olietryk

Hvis olietykket er for lav't, vil en trykkontakt (hvis monteret) enten stoppe motoren eller aktivere en advarsanordning på udstyret. Hvis dette sker, stop motoren og kontroller oliestanden med oliepinden.

Hvis oliestanden er under ADD mørket, pafyld olie indtil FULL mørket nås. Start motoren og kontROLLER, at der er korrekt tryk før du fortsetter driften.

Hvis oliestanden er mullem ADD og FULL mærkerne, start违法犯罪 motoren. Kontrakten autoriseret Briggs & Stratton forhandler for at afhjæle oplietykproblemet.

Anbefalinger vedr. brændstof

Benzinen skal leve op til disse krav:

• Ren, frisk, blyfri benzin.
• Oktantal på mindst 87/87 AKI (91 RON). Hvis motoren skal anvendes i højbeliggende områder, henvises til nedenstående.
• Benzin med op til 10% ethanol (gasohol) eller op til 15% MTBE (methyl-tertiaer-butylæter) kan anvendes.

FORSIGHT: Der maybe anwendes化进程d benzin, sasom E85. Der maybe blandes olie i benzinen, og motoren maybe modificeres, sa den kan kore med alternative brandender. I sa fald vil motorens componenter blive beskadiget, og garantien på motoren bortfader.

For at beskytte brændstofsystemet fra gummidannelse bland en brændstofstabilisator i brandnstoffet. Se i afsnititet Opbevaring. Intet brændstof er ens. Hvis der opstár problemer ved start ellere ydelse, skift da brændstofleverandor erller skift brandnstofmærke. Denne motor er anerkendt til benzinbrug.

Emissionsreguleringssystemet for donne motor er EM (Engine Modifications) saktejusteringer.

Anvendelse i hootbeliggende omrader

I højtbeligende områder på over 5.000 fod (1524 meter), er benzin med et oktantal på这其中 85/85 AKI (89 RON) acceptabelt. For at对不起 følgagtg over for emissionerne, er det不同程度 at foretage justeringer i højtbeligende områder. Drift ut den foretagelse af denne justering vil forårsage formindsket ydelse, foroget brandstofforbrug og stigende emissioner. Henvend dig til an autoriseret Briggs & Stratton forhandler for at få oplysninger vedrørende justeringer i højtbeligende områder.

Betjening af motoren i højtbeliggende områder på under 2.500 fod (762 meter) med sættet beregnet til anvendelse i højtbeliggende områder er/DDKE anbefalet.

Päfyldning af brændstof - Figur ③

ADVARSEL

Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medfore alvorlige forbrændinger eller donden.

Pafyldning af brandstof

• Sluk for motoren, og lad motoren kole af i mindst 2 minutter, før tankdakslet fjernes.
  Pafyld kun benzin udendors erler pa et sted med god udluftning.
• Undgå at fylde for meget brændstof på tanken. Fyld tanken op til ca. 4 cm under kanten på pafyldningsstudsen, säledes at der er plads til, at brændstoff kan udvide sig.
• Benzin skal opbevares i sikker afstand fra gnister, Åben ild, vågeblus, varme og andre mulige antændelseskilder.
• Foretag hyppige eftersyn af brændstofslanger, tanken og tankdækslet samt fittings for revner og utæheder. Udskift om nødvendigt.
  Hvis du spilder benzin, sa vent med at starte motoren, indtil benzinen er fordampet.
• Rengør området omkring brændstofdækslet for snavs og rester. Fjern brændstofdækslet (A) (Figur 3).
• Fydld brændstoftanken (B) op med benzin. Undlad at fylde helt op til kanten pa pafyldningsstudsen (C), sáledes at der er plads til at benzinen kan udvide sig.
• Genmonter tankdakslet.

Start af motoren - Figur 4

ADVARSEL

Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medfore alvorlige forbrændinger eller donden.

Start af motoren

Sorg for, at taendroret, lyddemperen, tankdakslet og luftfilteret er pa plads og forsvarligt fastgjort.
Torn畸形 motoron, narnr taendroret er afmonteret.
- Hvis motoren er druknet, ættes chokeren (hvis monteret) i "open/run"-position (kør) og gasspjaeldsregulatoren i fast-position (hurtig), hvorefter motoren tønnes, indtil den starter.

ADVARSEL

Motorer udsender kulite, der er en lugt fri og farvels, giftig gasart.
Indanding af kulite kan medfore kvalme, besvimelseller doden.

• Motoren på kun startes og anvendes udendørs.
• Motoren må aldrig startes og anvendes i lukkede rum. Dette gælder også, selv om døre og vinduer er Åbne.

FORSIGTIG: Denne motor blev afsendt fra Briggs & Stratton uden olie. For du starter motoren, sorg altid for at pafylde olie i henhold til de instruktioner angivet i denne manual. Hvis du starter motoren uden pafyldning af olie, vil这几个 blve beskadiget og vil icke kinne repareres mere og derforreon vare daekket af garantien.

1. Kontroller oliestanden. Se i Kontrol/paftyldning af olie afsnittet.
2. Sorg for, at udstyrets korselsbetjeningsanordninger, hvis monteret, er frakoblet. Se i ustdyrmanualen for placering og styring af disse betjeningsanordninger.

3. Drej brændstofhanen (A), hvis monteret, på on-position. (Figur 4). Se i udstyrsmanualen for placering og betjening af brændstofhanen.

4. Flyt gasspjaeldsregulatoren (B) til "FAST" position (hurtig). Kør motoren i

"FAST" position (hurtig). Se i udstyrsmanualen for placering og betjening af gasspjaeldsregulatoren.

1. Flyt chokerreguleringsanordningen (C), aller kombinationen chokergreb/gasspjeldsregulatorarm på choker | position. Se i udstyrsmanualen for placering og anvendelse af chokerreguleringsanordningen. Bemerk: Brug af choker er normal unodvendigt,aryl motoren er varm.
2. Drej den elektriske startkontakt (D) på on/start position (Figur 4). Se i udstyrsmanualen for placering og betjening af这部分 knap. BEMERK: Hvis motoren ikke starter after tre startforsøg, gå til hjemmesiden BRIGGSandSTRATTON.COM eller ring på 1-800-233-3723 (i USA).

FORSIGTIG: For at forlange starterens levetid, brug korte startperioder (maksimalt i fem sekunder). Vent et minut mellem hver startperiode.

1. Medens motoren opvarmes, sæt chokerreguleringsanordningen (C) på "RUN" position (kør).

Afbrydelse af motoren Engine - Figur 4

ADVARSEL

Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medfare alvorlige forbrændinger eller donden.

Tip畸形的部位：枕部、前臂、手部
1. Flyt gasregulatoren til stillingen "slow", drej noglekontakten (D) til stillingen "off" (Figur 4). Tag noglen ud, og opbevar den et sikkert sted.uden for børns rækkevidde.
2. After standinging af motoren saet da brændstofhanen (A), hvis monteret, på lukket position.

Vedligeholdelse

Anvend kun origine reservedele. Andre reservedele fungerer muligvis ikke jegdt, kan evt. resulte i skader på enheden og kan måske resultere i persorskade. Endvidere kan brug af/DDre originale dele resultere i bortfald af garantien. Vi anbefaler, at du kontakter en autorisert Briggs & Stratton forhandler vedrørende al vedligeholdelse og service af motoren og motordele.

FORSIGTIG: Alle deli i donne motor skal vare correkt placeret for at give correkt Funktion.

Emissionsregulating

Vedligeholdelse, resvedelsudskiftning erler reparation af de emissionsregulerende anordninger og systemer kan udfores af enhver person erhvert ikke-vej motorreparationsværksted. Hvis du imidlertid onsker at få udført emissionsregulerende service "uden beregn", sä kal arbejdet udfores af en fabriksatoriseret forhandler. Se under afsnittet Emissionsgaranti.

ADVARSEL

Gnister, som frembringes ved et uheld, kan medfore brand ell er stod.
Hvis motoren startes ved et uheld, kan ditte medfore, at personer kommen i klemme i redskabets mekanismer, at legemsdele bliver skaret af, uller at personer fär snitsár.

Brandfare

För justering aller reparation af motoren:

• Tag taendrøskablet af taendrøret, og hold det i sikker afstand fra taendrøret.
• Brug kun korrekt værktøj.
• Foretag aldrigænding af regulatorfjeder, regulatorforbindelser ull andre dele for at ogne motorens omdrejningstal.
• Udskiftningsdele skal vare af samme type som originaldelene og skal monteres社会化 sted.
• Slå aldrig på svinghjulet med en hammer eller en HARD genstand, da dette kan få svinghjulet til at splintres under drift.

Kontrol af gnist:

• Brug en godkendt gniststeer.
• Kontroller-ilke gnisten med taendroret afmonteret.

Vedligeholdelsesoversigt

Forstefemtimer

• Skift olie

For hver otte driftstimer aller hver dag

• Kontroller oliestanden i motoren.
• Rengør området omkring lyddæmperen og betjeningsanordningerne
• Rengør fingerskærmen/den roterende skærm

For haver 25 driftstimer eller en gang arligt

• Rengør luftfrittret *
• Rengør forfiltret *

For haver 50 driftstimer erlen gang arligt

• Skift motorolie
• Udskift oliefiltret (hvis monteret)
• Kontroller lyddæmper og gnistfanger

En gang arligt

• Udskift luftfiltret
• Udskift forfiltret
  Udskift taendrarene
• Rengør luftkolesystemet *
  Udskift brandstoffiltret

• Kontroller ventilfrigangen **

• Under støvede forhold eller narr luftbåret snavs er til stede, rengør da oftere.
  ** Dette er ikke jegvendigt, medminde der konstateres ydelsesproblemer med motoren.

Justering af karburator

Foretag aldrig justeringer pa karburatoren. Karburatoren er pa fabrikken installereret til at vare sa yedydgtig som muligt under de feste arbejdforhold. Hvis justeringer alligevel er pakravet, henvend dig da til en autoriseret Briggs & Stratton forhandler for serviceudforelse pa maskinen.

FORSIGT: Producenten af det redskab, som davon moter er monteret pa, har fastsat det maksimale omdrejningstal, som motoren ma kore med. Motoren ma ikke kore med hojere omdrejningstal.

Udskifting af taendrør - Figur ⑤

Kontroler gnistgabet (A, Figur 5) med en malèare (B). Juster gabet, hvis dette er nèdvendigt. Monter og spænd tændrøret til det anbefalede tilspændingsmoment. For justering af gnistgabet er tilspændingsmomentet se afsnittet Specifikationer. Bemärk: I visse lande kræver lovgivningen brug af stojdæmpede tændrør for at dæmpeteandingsignalet. Hvis motoren oprideligt var udstyret med et stojdæmpet tændrør, skal samme type tændrør anvendes ved udskiftning.

Efterse lyddæmper og gnistfanger

ADVARSEL

Korende motorer udvikler varme. Motorens dele, især lyddæmperen, bliver meget varme.

Kontakt med varme dele kan forårsage alvorlige forbrændinger.

Der kan gå ild i brændbart affald som f.eks. blade, græs og grene.

Lyddæmpper, cylinder og køleribber skal kole af, for du rører ved dem.
Fjern snavs, der samler sig i området omkring lyddæmperen og cylinderten.
Hvis redskabet anwendes på steder med skov, gre's erller krat, skal der monteres en gnistfanger. Den skal altid holdes i korrekt stand. Overhold altid lokale regler for brug af motorer - isaer i perioder med torke, hvor der er størr risiko for brand.

Bemerk: Udstodningsystemets dele er monteret af udstyrsfabrikanten. For informationer vedrondere speciel vegligheholdelse og udskiftingn af resededele, kontakt udstyrsfabrikanten.

Efterse lyddæmperen for revner, korrosion aller,anden beskadigelse. Fjern gnistfangeren,hvis monteret,og efterse for beskadigelse er kulsperringer.Hvis det er ndvendigt at udskiffe resededele, skal det sikres, at der kun anvendes originale resededele.

FORSIGTIG: Brugt olie er et farligt affaldsprodukt og brugt olie skal bortskaffes korrekt. Ma违法犯罪e likdelle bestemmelser (kontakt de kommunale myndigheder, forhandieren ellere naernende naergenbrugsstation).

Aftapning af olie

1. Medens motoren er slukket men stadig er varm, frakobl taendrorsledningen (A) og holdijke væk fra taendraret (Figur 6).
2. Tag oliepinden ud (D).

1. Fjern olieaftapningsproppen (B). Tøm olien ned i en godkendt beholder. Bemærk: Enhver af de viste olieaftapningsproppe kan installereres i motoren.

1. After at olien er blevet aftappet, sæt olieaftapningsproppen på igen, og tilspænddenne.

1. Afbryd olieaftapningssslangen (G, Figur 6) fra sider af moteren.

2. Drej og fjern olieaftapningsdakslet (H). Sænk forsigtigt anordningen til hurtig olieaftapning (I) ned i en godkendt beholder (J).

3. After aftapning af olien, monteres olieaftapningsdaekslet. Fastgor olieaftapningssslangen på sider af motoren.

Udskifting af oliefilter (hvis monteret)

For udskiftningsintervaller, se i oversigten Vedligeholdelse.

1. Tøm olien fra motoren. Se i Aftapning af olie afsnittet.
2. Fjern oliefiltret (C), og sorg for at bortskaffe dette på korrekt vis. Se Figur 7.
3. Før du pamonterer det nye oliefilter, smør let oliefilters pakning med frisk, ren olie.
4. Monter oliefiltret med handen indtil pakningen er i kontakt med olieffilteradapteren, og stram derefter oliefiltret 1/2 til 3/4 omgange.
5. Pafyld olie. Se i Pafyldning af olie afsnittet.
6. Start og kør motoren. Mens motoren varmes op, kontroller for olielaekager.
7. Stop motoren og kontROLLER oliestanden. Kontroler, at oliestanden er ved FULL-mærket på oliepinden.

Pafyldning af olie

Sorg for, at motoren er vandret.
- Rengør oliepafyldningsområdet for eventuelt snavs.
Oliekapacitetem fremgår af afsnittet Specifikationer.
1. Tag oliepinden ud (D), og tord den af med en ren klud (Figur 6).
2. Hæld langsomt olien ind i motorens oliepafylder (E). Overfyld ikke. Efter oliepafyldning skal du vente et minut, og derefter kontrollere oliestandenigen.
3. Sæt oliepinden på plads og fastspænd denen.
4. Tag oliepinden ud, og kontroller oliestanden. Kontroller, at oliestanden er ved FULL-mærket (F) på oliepinden.
5. Sæt oliepinden på plads og fastspænd denen.

Eftersyn af luftfilteret - Figur 8 9

ADVARSEL

Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medfore alvorlige forbrændinger eller donden.

• Start aldrig motoren eller lad aldrig motoren kore med luftfilterenheden eller luftfiltret fjernet.

FORSIGTIG: Anvend ikke trykluft eller oplosningsmidler til rengøring af filtret. Trykluft kan beskadige filtret, og oplosningsmidler oploser det.

Luftfiltersystemet anvender enten en flad aller en oval filterindsats. Nogle modeller er udstyret med et forfilter, som kan vaskes og genanvendes.

Fladt luftfilter

1. Fjern daekslet (A, Figur 8).
2. Fjern forfiltret (B), his monteret, og filtret (C).
3. For at lösne snavs, bank forsigtigt filtret mod en hård overflade. Hvis filtre er ekstremt snavset, udskift dette med et nyt filter.
4. Vask forfiltret i flydende rensemiddel og vand. Lad det derefter torre helt. Smør ikke forfiltret med olie.
5. Saml det tøre forfilter og monter filtret ind i motorhuset (D).
6. Montér daekslet.

Ovalt luftfilter

1. Fjern daekslet (A, Figur 9).
2. For at fjerne filtret (B), skal du lofte filterenden.
3. Fjern forfiltret (C), hvis monteret, fra filtret.
4. For at lösne snavs, bank forsigtigt filtret mod en hård overflade. Hvis filtre er ekstremt snavset, udskift dette med et nyt filter.
5. Vask forfiltret i flydende rensemiddel og vand. Lad det derefter torre helt. Smør ikke forfiltret med olie.
6. Montér det tøre forfilter på filtret.

7. Montér filtret ind i motorhuset (D) og skub nedad indtil filtrket klikker pa plads.

8. Montér daekslet.

Udskiftning af brændstofffilter - Figur 10

ADVARSEL

Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medfore alvorlige forbrændinger eller donden.

• Benzin skal opbevares i sikker afstand fra gnister, Åben ild, vågeblus, varme og andre mulige antændelseskilder.
• Foretag hyppige eftersyn af brændstofslanger, tanken og tankdækslet samt fittings for revner og utæheder. Udskift om nødvendigt.
• Før brændstofffiltret udskiftes, tom brændstoffanken eller luk brændstoffhanen.
• Udskiftningsdele skal vare af samme type som originaldelene og skal monteres samme sted.
• Hvis du spilder benzin, sa vent med at starte motoren, indtil benzinen er fordampet.
• For brandstofflret udskiftes (AFigur 10), hvis monteret, tøm brandstoffanken ell er lik brandstoffhanen. Ellers kan brandstoffet lobe ud og resultere i brand eller eksplosion.
• Brug tange til at klemme snittapperne (B) på klemmerne (C), glid sä klemmerne væk fra brændstofflret. Drej og træk brændstoffslangerne (D) væk fra brændstofflret.
• Kontrollér brændstofslangerne for revner ell er utætheder. Udskift om nadvendigt defekte dele.
• Udskift brændstofffiltret med et original udskiftningsfilter.
• Fastgör brandstofslangerne med klemmerne som vist.

Rengoring af luftkolesystemet - Figur 11

ADVARSEL

Korende motorer udvikler varme. Motorens dele, isar lyddæmperen, bliver meget varme.

Kontakt med varme dele kan forårsage alvorlige forbrændinger. Der kan gå ild i brændbart affald som f.eks. blade, græs og grene.

Lyddæmpper, cylinder og køleribber skal kole af, før du rorer ved dem.
Fjern snavs, der samler sig i omraretomkring lyddamperen og cylinderten.

FORSIGTIG: Brug ikke vand til at rengåre motoren. Vand kan forurene brændstofsystemet. Brug i stedet en børste eller en tør klud til at rengåre motoren.

Dette er en luftkølet motor. Snavs og rester kan begrænse luftstrømmen og resultere i overhedning af motoren med forringet ydelse og reduceret levetid af motoren til folge. Brug er borste erller en tkr klud for at fjerne snavs fra fingerskaemern/den roterende skærm (A). Hold ledforbindelse, fjedre og betjeningsanordninger (B) rene. Hold området omkring og bag ved lyddæmpereni fri for brændbart affald (Figur 11).

Opbevaring

ADVARSEL

Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medfore alvorlige forbrændinger aller dden.

Opbevaring af benzin og redskaber med brandstof i tanken

• Sørg for, at benzin og redskaber med brændstof i tanken opbevares i sikker afstand fra fyr, ovne, vandinvarne og andre apparater, hvori der anwendes vægeblus, somt andre antændelseskilder, da disse kan anteande benzindampe.

Brændstofsystem

Brændstof kan blive for gammelt ved opbefaring over 30 dage. Gammelt brændstof resulterer i syre- og gummiafljerringer, som dannes i brændstofsystemet ellere pavigtige karburatordele. For at holde brændstoffet friskt, brug Briggs & Stratton FRESH START® brændstoff stabilisator, som enten kan fäs som væskeadditiv ellere som en koncentreret indsats med dryppefunktion.

Der er ikke behov for at aftappe benzinen fra motoren, hvis en brandstof stabilisator tilfojes i overensstemmelse med instruktionerne. Lad motoren kore i 2 minutter for at lade stabilisetoren cirkulere gennem hebrandstofsystemet. Motoren og brandstoffeffan kan derefter opbevarres op til 24 mankinder.

Hvis benzinen i motoren ikke er blevet behandlet med en brandstofstabilisator, skal denen aftappes ned i en godkendt beholder. Lad motoren kore indtil��nde standser på grund af brandstofmangel. Det anbefales at bruge en brandstofstabilisator i opbevaringsbeholdener for at bevare benzinen i frisk stand.

Motorolie

Shift motorolien, mens motoren stadig er varm.

Fejlfinding

Har du drug for assistance? Gå ind på hjemmesiden BRIGGSandSTRATTON.COM eller ring på 1-800-233-3723.

Specificationer

Motorspecifikationer
Modelserie	100000
Slagvolumen	656 cc
Boring	75,43 mm
Slaglängde	73,41 mm
Oliekapacitet	1,8 - 1,9 l

Motorspecifikationer
Modelserie	440000
Slagvolumen	724 cc
Boring	79,24 mm
Slaglængde	73,41 mm
Oliekapacitet	1,8 - 1,9 l

Optuningspecifikationer *
Modelserie	100000
Elektrodeafstand	0,76 mm
Tilspændingsmoment for täendrør	20 Nm
Rotorektrodeafstand	0,20 - 0,30 mm
Ventilspillerum (indsugning)	0,10 - 0,15 mm
Ventilspillerum (udstødning)	0,10 - 0,15 mm

Optuningspecifikationer *
Modelserie	440000
Elektrodeafstand	0,76 mm
Tilspændingsmoment for täendrør	20 Nm
Rotorelektrodeafstand	0,20 - 0,30 mm
Ventilspillerum (indsugning)	0,10 - 0,15 mm
Ventilspillerum (udstødning)	0,10 - 0,15 mm

* Motoreffekten falder med 3,5% for hver 300 m over havets overflade og med 1 % for hver 5,6^ over 25^ . Motoren kan kore tilfredsstellende ved en haelndning pa op til 15^ Yderligere oplysninger om granseveerdierne for drift pa haelninger vindes i udstyret's betjeningsvejledning.

Faelles reservedele

Reservedel	Delnummer
Luftfilter, fladt	499486
Forfilter til luftfilter, fladt	273638
Ovalt luftfilter	792105
Forfilter til ovalt luftfilter	792303
Olie - SAE 30	100028
Oliefilter	492932

Reservedel	Delnummer
Brændstofffilter	691035
Brændstoffadditiv	5041, 5058
Støjdæmpetændrør	491055
Tændrør med platin med lang levetid	5066
Tændrørsnøgle	19374
GnistTester	19368

^+ Vi anbefaler, at du kontakter en autoriseret Briggs & Stratton forhandler vedrørende al vedligeholdelse og service af motoren og motordele. Brug kun originale Briggs & Stratton reservedele.

BEGRÄNSET GARANTI

Briggs & Stratton Corporation reparerer erer stater vederagsfrit enhver del eer de en motor som er defekse som fge af materiale-ller fremstillingsfejl. Transportudgifter vedorende producer, som indendes til reparation ell udskfitting i henhold til donne garanti, affoldes af kober.Denne garanti gelder i de nedenfor anforte period og de neden for anferte betingelser.For at fa udfort garantiservice sk du kontakte den naermeste autoriserede serviceforhandler, som du finder i vores forhandlerepsigt s BRIGGSandSTRATTON.COM (ellor som anforti telefonbogen).

Der findes ingen anden udtrykkelig garanti. Stiltiende garantier, herunder garanti for salgbarhed og egnethed til et bestemt formal, er begrasset til et ar fra kobstidspunktet, ell i det omfang dette tillades i henhold til galdende lovvgning, og alle underforstaede garantier er undtaget fra garantien. Ansvar for hendelige skader er folgeskader er undtaget i det omfang undtagelsen er tillad t folge loven. Nogle lande tillader icke begransninger pa varigheden af en stiltiende garanti, og nogle lande tillader icke undtagelse er begraensning af indirekte tab eller ffolgetab, og som folge heraf er det icke sikkert, at ovenstaende begraensning og undtagelse gelder for dig. Denne garanti giver dig specifikke juridiske rettigheder, og du kan endvidere have andre rettigheder, som kan variere fra land til land.

ALMINDELIGE GARANTIBETINGELSER* ▲

Mærke/produktp type	Almindelig brug	Erhervsmæssig brug
VanguardTM	2 År	2 År
Extended Life SeriesTM, I/C®, IntekTM I/C®, IntekTM Pro	2 År	1 År
Snow Series MAXTM med Dura-BoreTM støbjernsforing	2 År	1 År
Alle andre Briggs & Stratton motorer	2 År	90 dage

• Disse er vores alminderige garantibetingelser, men under tiden kan der foreligge yderligere garantidaekning, som ikke var fastlagt på udgivelsestedispunktet. Se eniste over gældende garantibetingelser for din motor ved at gå til BRIGGSandSTRATTON.COM, eller kontakt din autorisederde Briggs & Stratton forhandler.
  Motorer, der anwendes pa nodgeneratorer til almendelig brug, er kun underlagt garanti til almendelig brug. Denne garanti gelder icke for motorer pa udstyr, der anvendes som primaereffekt i stedet for normal kraftforsyning. Motorer, der anwendes i vadelobskorsel ell per kommercielle ell lejede baner, er icke omfattet af garantien.

Garantiperioden lober fra den data, hvor den feste privatkunde ererhversvkunde kote prodktet, og lber i den tidsperiode, der er anfort i ovenstaaende tabel. "Almendig brug betyder brug i privat husholdning af en almindelig privatbruger. Erhversmessig brug" henviser til al ovrig brug, herunder brug til erhvers-, indtaegts- ell lejefmal. Nar en motor har varet anvendt erhversmessigt, skal den herefter anses for at vare en motor til erhversvbrug i henhold til donne garanti.

Fremvising af garantibev er ici pkravet for at gore garantien pa producerkter fra Briggs & Stratton galdende. Gem din kobskvittering. Hvis du icke kan fremvise dokumention for den oprindelige kobsdato p det tidspunkt, hvor garantikravet gres galdende, vil produktets fremstillingsdato blve brugt som grundlag for fastlaeggelse af garantiperioden.

Om garantien

Briggs & Stratton udforer性和 garantiarbejde og undskylder for den ulejighed du har haft i forbindelse hermed. En autoriseret serviceforhandler kan udfrole de nadvendige garantireparationer. De feste garantireparationer udfores rutinemessigt, men nogle gange kan onsker om garantiarbejde ikke imodekommes.

Hvis en kunde er uenig i serviceforhandlerens afgorelse, vil der blive ivaerksat en undersogelse for at afgore, om garantien gælder i den págåeldende sag. Bed serviceforhandleren om at sende alt støttematerialie til sin distributør erller fabrik til gennemgang. Hvis distributøren erller fabrikken afgor, at garantikravet er berettiget, godtgøres kunden for alle defekte dele. For at undgå, at der opstår misforstælser mellem kunden og forhandieren, er der nedenfor anfort nogle Årsager til motordefekter, som ikke er omfattet af garantien.

Normal slitage: Ligesom alt andet mekanisk udstyr skal motordele afterses regelmessigt og udskiftes for at yde det optimale. Garantien omfatter icke reparationsarbeitje, hvis en del erer motoren er slidt op som folge af normal brug. Garantien gelder f.eks. ikke, hvis motorskaden opstod som folge af forkert brug, mangel på regelmessig vedligeholdelse, ukorrekt transporthandtering, opbevaring erller montering. Garantien bortfallader ligeledes, hvis motorens serienummer er fjernet, eller hvis motoren er eendret erller modifieret.

Forkert vedigeholdelse: En motors levetid afhanger af de forhold, den anvendes under, og dens vedigeholdelse. Udstyr som feks. fraesere, pumper og rotorplaeneklippere anvendes ofte under meget stovede erller snavsede forhold, hvikket kan forars, hvad der tilsyneladende er for tidig slitage. Slitage, som skyldes snavs, stav, slibemiddel til tendrør erller andre ndre silbende materialier, der er kommet i motoren pa grund af forkert vedigeholdelse, er ici omfattet af garantien.

Denne garanti omfatter kun motordefekt som føge af materiale- og/eller fremstellingsfejl og ikke udskiftning eller erstatning af det redskab, hvorpå motoren er monteret. Endvidere omfatter garantien ikke reparationer som føge af:

1 Problemer, som skyldes brug af dele, der ikke er originale Briggs & Stratton dele.
2 Redskabets betjeningsgrep erller installationer, som forhinder start, forarssager utilfredsstillende motorydelse erller aftorter motorens levetid. (Yderligere oplyninger fas ved at kontakte redskabsproducenten).

3 Laekkende karburatorer, tilstoppebe brændstofslanger, fastsiddende ventilier erler anden skade, som skyldes brug af forurenet aller gammelt brændstof.
4 Dele, som er ridsede eller knækket, fordi en maskine er betjent med utilstrækkelig eller forurenet smoreolie eller en forkert kvalitet. (Kontroler og genopfyld after behov, og foretag olieskift aa baggrund af de anbefalede intervaller). OIL GARD vil ikke i alle tilfædle standse motoren. Motoren kan beskadiges, hvis oliestanden ikke kontrolleres regelmæssigt.
5 Reparation aller justering af tilhorende deleller konstruktioner som f.eks. koblinger, gearkasser, fjernbetjeninger osv., som icke er Briggs & Strattonprodukter.
6 Beskadigelse af aller slitage pä dele, som skyldes snavs i motoren pä grund af manglende vedilgholdelse af luftfilter, ukorrekt genmonitoring erer brug af et uoriginal luftfilter eren un original filterpatron. Filteret skal rengøres og/eller udskiftes med eranbefalede intervaller, der er angivet i betjeningsvejledningen.
7 Dele, som beskadiges, fordi motoren korer med for hoje omdrejningstal aller overophedes som folge af graes, afejringer erler snavs, der tilstopper koleriberne aller området omkring svinghjulet, ell skader som folge af brug af motoren i et lukket rum utden tilstrækkelig uduflnting. Renger motoren for snavs med de anbefalede intervaller, der er angivet i betjeningsvejledningen.
8 Motor- aller redskabsdele, der knækker på grund af for voldsomme vibrationer som folge af les motormontering, lose skareknive, ubalancerede knife erler lose aller ubalancerede blæserhjul, forkert montering af redskabet på motorens krumtapaksel, kørsel med for hoje omdrejningstal aller,anden forkert brug.
9 En bojet ell erbrakket krumtapaksel som folge af pakorsel af en fast genstand med plaeneklipperens skareknive ell en for stram kilerem.
10 Rutinemæssig optuning aller justering af motoren.
11 Motor- aller komponentsvigt f.eks. forbrændingskammer, ventiler, ventilæder, ventilistyr, aller braendte startmotorviklinger som folge af brug af alternative brandstandfter som f.eks. flydende petroleum, natrgas, alternative benzinblandinger osv.

Garantiarbejde mä kun udføres af serviceforhandlere, som er autoriseret af Briggs & Stratton Corporation. Den nærmestre autoriserede serviceforhandler finder du i vores forhandlereversigt på BRIGGSandSTRATTON.com eller ved at kontakte os Telefonisk på 1-800-233-3723 eller som anfort i Telefonbogen.

Allgemeines

Noter motormodell, type, kodenumre og kjopedato nedenfor sik at du har dem nár du skal bestille reservereder er be om tekrisk assistanse. Disse numre star på motoren (se Tekniske detailjer og kontroller side).

Kjøpedato:

MM/DD/AAAA

Motormodell:

Modell:

Type:

Kode:

Bensin og bensingass er meget brannfarlig og eksplosiv.

En brann erller eksplosjon kan fore til alvorlige brannskader erler dodsfall.

FORSIKTIG: Det må ikke brukes bensintyper som ikke er godkjent, sik som f.eks. E85. Det må ikke blandes olje i bensinen og motoren må ikke modifiereres til a gå på alternative drivstoff. Dette vil skade componenter i motoren og ugyldiggjore motorgarantien.

Hvordan man fyller bensin - Figur ③

ADVARSEL

Bensin og bensingass er meget brannfarlig og eksplosiv. En brann eller eksplosjon kan.fore til alvorlige brannskader aller dodsfall.

Pafylling av bensin

Hvis bensinen i motoren ikke er behandlet med en drivstoffstabilisator,帽子 den tommes over på ein godkjent kanne. Kjør moteren til den går tom for bensin. Bruk av en drivstoffstabilisator i bensinkannen anbefales for Å holde bensinen fersk.

Motorolje

Läsinstruktionsboken

Varm yta

Frostskador
