KÄYTTÖOHJE BRIGGS & STRATTON 613700 BRIGGS & STRATTON

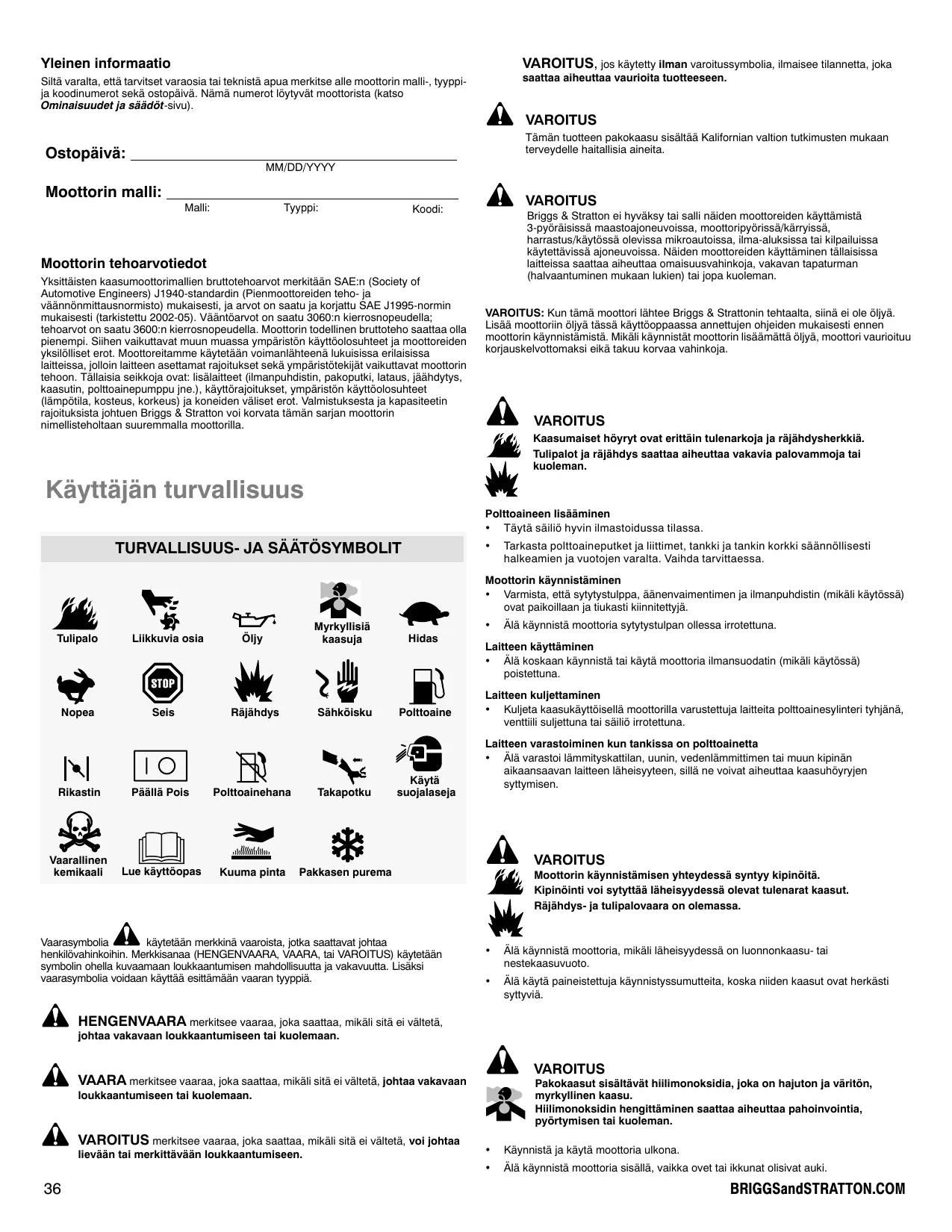

Yleinen informaatio VAROITUS, jos käytetty ilman varoitussymbolia, ilmaisee tilannetta, joka saattaa aiheuttaa vaurioita tuotteeseen. Siltä varalta, että tarvitset varaosia tai teknistä apua merkitse alle moottorin malli-, tyyppija koodinumerot sekä ostopäivä. Nämä numerot löytyvät moottorista (katso Ominaisuudet ja säädöt-sivu). VAROITUS Tämän tuotteen pakokaasu sisältää Kalifornian valtion tutkimusten mukaan terveydelle haitallisia aineita. Ostopäivä:

Moottorin malli: Malli: Tyyppi: VAROITUS Koodi: Briggs & Stratton ei hyväksy tai salli näiden moottoreiden käyttämistä 3-pyöräisissä maastoajoneuvoissa, moottoripyörissä/kärryissä, harrastus/käytössä olevissa mikroautoissa, ilma-aluksissa tai kilpailuissa käytettävissä ajoneuvoissa. Näiden moottoreiden käyttäminen tällaisissa laitteissa saattaa aiheuttaa omaisuusvahinkoja, vakavan tapaturman (halvaantuminen mukaan lukien) tai jopa kuoleman. Moottorin tehoarvotiedot Yksittäisten kaasumoottorimallien bruttotehoarvot merkitään SAE:n (Society of Automotive Engineers) J1940-standardin (Pienmoottoreiden teho- ja väännönmittausnormisto) mukaisesti, ja arvot on saatu ja korjattu SAE J1995-normin mukaisesti (tarkistettu 2002-05). Vääntöarvot on saatu 3060:n kierrosnopeudella; tehoarvot on saatu 3600:n kierrosnopeudella. Moottorin todellinen bruttoteho saattaa olla pienempi. Siihen vaikuttavat muun muassa ympäristön käyttöolosuhteet ja moottoreiden yksilölliset erot. Moottoreitamme käytetään voimanlähteenä lukuisissa erilaisissa laitteissa, jolloin laitteen asettamat rajoitukset sekä ympäristötekijät vaikuttavat moottorin tehoon. Tällaisia seikkoja ovat: lisälaitteet (ilmanpuhdistin, pakoputki, lataus, jäähdytys, kaasutin, polttoainepumppu jne.), käyttörajoitukset, ympäristön käyttöolosuhteet (lämpötila, kosteus, korkeus) ja koneiden väliset erot. Valmistuksesta ja kapasiteetin rajoituksista johtuen Briggs & Stratton voi korvata tämän sarjan moottorin nimellisteholtaan suuremmalla moottorilla. VAROITUS: Kun tämä moottori lähtee Briggs & Strattonin tehtaalta, siinä ei ole öljyä. Lisää moottoriin öljyä tässä käyttöoppaassa annettujen ohjeiden mukaisesti ennen moottorin käynnistämistä. Mikäli käynnistät moottorin lisäämättä öljyä, moottori vaurioituu korjauskelvottomaksi eikä takuu korvaa vahinkoja. VAROITUS Kaasumaiset höyryt ovat erittäin tulenarkoja ja räjähdysherkkiä. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Käyttäjän turvallisuus Polttoaineen lisääminen

• Täytä säiliö hyvin ilmastoidussa tilassa.

Tarkasta polttoaineputket ja liittimet, tankki ja tankin korkki säännöllisesti halkeamien ja vuotojen varalta. Vaihda tarvittaessa. Moottorin käynnistäminen

• Varmista, että sytytystulppa, äänenvaimentimen ja ilmanpuhdistin (mikäli käytössä) ovat paikoillaan ja tiukasti kiinnitettyjä. Tulipalo Nopea Liikkuvia osia Seis Öljy Myrkyllisiä kaasuja Hidas Räjähdys Sähköisku Polttoaine Rikastin Päällä Pois Polttoainehana Takapotku Vaarallinen kemikaali Lue käyttöopas Kuuma pinta Pakkasen purema Käytä suojalaseja Vaarasymbolia käytetään merkkinä vaaroista, jotka saattavat johtaa henkilövahinkoihin. Merkkisanaa (HENGENVAARA, VAARA, tai VAROITUS) käytetään symbolin ohella kuvaamaan loukkaantumisen mahdollisuutta ja vakavuutta. Lisäksi vaarasymbolia voidaan käyttää esittämään vaaran tyyppiä.

Älä käynnistä moottoria sytytystulpan ollessa irrotettuna. Laitteen käyttäminen

• Älä koskaan käynnistä tai käytä moottoria ilmansuodatin (mikäli käytössä) poistettuna. Laitteen kuljettaminen
• Kuljeta kaasukäyttöisellä moottorilla varustettuja laitteita polttoainesylinteri tyhjänä, venttiili suljettuna tai säiliö irrotettuna. Laitteen varastoiminen kun tankissa on polttoainetta
• Älä varastoi lämmityskattilan, uunin, vedenlämmittimen tai muun kipinän aikaansaavan laitteen läheisyyteen, sillä ne voivat aiheuttaa kaasuhöyryjen syttymisen. VAROITUS Moottorin käynnistämisen yhteydessä syntyy kipinöitä. Kipinöinti voi sytyttää läheisyydessä olevat tulenarat kaasut. Räjähdys- ja tulipalovaara on olemassa.

Älä käynnistä moottoria, mikäli läheisyydessä on luonnonkaasu- tai nestekaasuvuoto.

Älä käytä paineistettuja käynnistyssumutteita, koska niiden kaasut ovat herkästi syttyviä. HENGENVAARA merkitsee vaaraa, joka saattaa, mikäli sitä ei vältetä, johtaa vakavaan loukkaantumiseen tai kuolemaan. VAROITUS VAARA merkitsee vaaraa, joka saattaa, mikäli sitä ei vältetä, johtaa vakavaan Pakokaasut sisältävät hiilimonoksidia, joka on hajuton ja väritön, myrkyllinen kaasu. Hiilimonoksidin hengittäminen saattaa aiheuttaa pahoinvointia, pyörtymisen tai kuoleman. loukkaantumiseen tai kuolemaan. VAROITUS merkitsee vaaraa, joka saattaa, mikäli sitä ei vältetä, voi johtaa lievään tai merkittävään loukkaantumiseen.

Käynnistä ja käytä moottoria ulkona.

Älä käynnistä moottoria sisällä, vaikka ovet tai ikkunat olisivat auki. BRIGGSandSTRATTON.COM

VAROITUS VAROITUS Väärästä käynnistystavasta johtuva takapotku vetää köyttä takaisin moottoriin päin nopeammin kuin ehdit laskea kahvasta irti. Tästä voi seurata luunmurtumia, ruhjeita tai venähdyksiä. Kaasumaiset polttoaineet ovat erittäin helposti syttyviä ja muodostavat räjähtäviä seoksia ilman kanssa jo hyvinkin alhaisissa lämpötiloissa. Oikea tapa käynnistää moottori ja välttää takapotku, on vetää köydestä hitaasti, kunnes vastus tuntuu, ja sitten vetää nopeasti. Kytke pois kaikki ylimääräinen moottorin/laitteen kuormitus käynnistyksen ajaksi. Kaikki suoraan kytketyt komponentit, kuten esimerkiksi terät, tuulettimet, juoksupyörät, hihnapyörät, ketjupyörät, tms. tulee olla tiukasti kiinnitettyinä. Jos haistat kaasun

• Älä käynnistä moottoria.

Älä aktivoi mitään sähköisiä kytkimiä tai katkaisimia.

Älä käytä puhelinta laitteen läheisyydessä.

Evakuoi alue ja ota yhteys kaasuyhtiöön tai palokuntaan.. VAROITUS Pyörivät osat voivat osua tai tarttua käsiin, hiuksiin tai vaatteisiin. Tästä voi seurata vakavia silpoutumia tai haavoittumista.

Käytä laitetta aina kaikki suojukset paikallaan. Pidä kädet ja jalat pois pyörivistä osista. Kiinnitä pitkät hiukset ja poista korut. Älä käytä liian väljiä vaatteita, varo sitomattomia, roikkuvia nauhoja tai muita helposti tarttuvia vaatekappaleita. VAROITUS Käytä suojalaseja korjaustöiden aikana. Jäätyminen saattaa aiheuttaa kosketuksesta näkö/ihovammoja nestekaasuvuodon yhteydessä.

Asennukset, säädöt ja korjaukset on syytä jättää ammattimiehen tehtäväksi.

Taipuisat polttoaineletkut on tarkastettava säännöllisesti. Varmista ett’ ne ovat hyvässä kunnossa. Vaihda vuotavat tai vaurioituneet komponentit uusiin. VAROITUS VAROITUS Käyvä moottori tuottaa lämpöä. Moottorin osat, varsinkin äänenvaimennin, tulevat erittäin kuumiksi. Osien koskettaminen saattaa aiheuttaa vakavia palovammoja. Syttyvät roskat, kuten lehdet, ruoho, jne. saattavat syttyä palamaan.

Anna äänenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä ennen kuin kosketat niitä. Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä. Asenna kipinäsuojain, mikäli laitetta käytetään metsäisessä, heinikkoisessa tai muuten helposti syttyvässä ja kuivassa maastossa. Tarkasta kipinäsuojaimen toimivuus säännöllisesti. Mikäli katkaisuventtiili puuttuu tai on viallinen, koska seurauksena voi olla räjähdys tai tulipalo.

Älä käytä laitetta, mikäli katkaisuventtiili puuttuu tai on viallinen. VAROITUS Hallitsematon kipinöinti voi aiheuttaa tulipalon tai sähköiskun. Moottorin käynnistyminen vahingossa voi aiheuttaa vaaratilanteita ja henkilövahinkoja. Tulipalovaara Ennen säätö- tai korjaustoimenpiteitä:

• Irrota sytytystulpan johto ja pidä se erillään sytytystulpasta.
• Irrota akun negatiivinen kaapeli (vain sähkökäynnistimellä varustetut moottorit).
• Käytä vain oikeita työkaluja.
• Älä koske keskipakosäätimen jousiin, niveliin tai muihin osiin moottorin nopeuden säätämiseksi.
• Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat.
• Älä lyö vauhtipyörää vasaralla tai kovalla esineellä, koska vauhtipyörä voi aiheuttaa ravistusta myöhemmin käytön aikana. Sytytyskipinän testaaminen:
• Käytä ainoastaan hyväksyttyä kipinätesteriä.
• Älä tarkista kipinää sytytystulpan ollessa irrotettuna.

Ominaisuudet ja säätimet Polttoainesuositukset Katsele oppaan kuvitusta 1 ja omaa moottoriasi samanaikaisesti tutustuaksesi moottorin eri ominaisuuksiin ja säätimiin. A. Moottorin tunnistaminen Malli Tyyppi Koodi B. Sytytystulppa C. Ilmanpuhdistin, sykloninen D. Ilmanpuhdistin, matala profiili E. Mittatikku F. Öljyntäyttö G. Öljynsuodatin H. Öljynpoistoaukon tulppa

I. Öljynpaineen anturi

J. Sormisuoja / Pyörivä suojus K. Sähkökäynnistin L. Käynnistinsolenoidi M. Säädin/tasasuunnin N. LPG/NG -sekoitin O. Öljynjäähdytin Toiminta

Älä käytä laitetta, mikäli katkaisuventtiili puuttuu tai on viallinen. Polttoaineen on täytettävä seuraavat vaatimukset:

• Käytä puhdasta, kuivaa polttoainetta, jossa ei ole kosteutta tai partikkeleita. Jos käytetään muunlaista polttoainetta, tuloksena voi olla suorituskykyongelmia.
• Nestekaasulla toimiviin moottoreihin suositeltava polttoaine on luokitukseltaan HD5. Suositellun polttoaineen koostumus on minimi-energialtaan 2500 BTU’s/ft3. Maksimi propyleeni-sisältö on 5%, butaani- ja raskaskaasu-sisältö 2.5% ja maksimi propaani-sisältö 90%. Moottorit on suunniteltu käytettäväksi maa- tai nestekaasulla. Tämän moottorin pakokaasupäästöjen rajoitusjärjestelmä on EM (Moottorin modifikaatiot). VAROITUS: Laite, jota tämä moottori käyttää, on varustettu automaattisella polttoaineen katkaisuventtiilillä. Älä käytä laitetta, mikäli katkaisuventtiili puuttuu tai on viallinen. Polttoaineen lisääminen Öljytilavuus (katso Tekniset tiedot -luku) VAROITUS Öljysuositukset Moottorin parhaan toiminnan takaamiseksi suosittelemme käytettäväksi Briggs & Strattonin takuuhyväksyttyjä öljyjä. Muita hyväksyttäviä pesevätyyppisiä öljyjä ovat SF, SG, SH, SJ. Älä käytä mitään lisäaineita. Käytettävän öljyn viskositeetti määräytyy ulkoilman lämpötilan mukaan. Valitse tästä taulukosta öljyn viskositeettiluokka, joka sopii odotettuun käynnistyslämpötilaan ennen seuraavaa öljynvaihtoa. Kaasumaiset höyryt ovat erittäin tulenarkoja ja räjähdysherkkiä. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Polttoaineen lisääminen
• Täytä säiliö hyvin ilmastoidussa tilassa.
• Tarkasta polttoaineputket ja liittimet, tankki ja tankin korkki säännöllisesti halkeamien ja vuotojen varalta. Vaihda tarvittaessa. Lue laitevalmistajan toimittamat käyttöohjeet ja suorita polttoaineen täyttäminen tarkasti suositellulla tavalla. Moottorin käynnistäminen - kuva 3 5W-30 Synteettinen 5W-30 10W-30

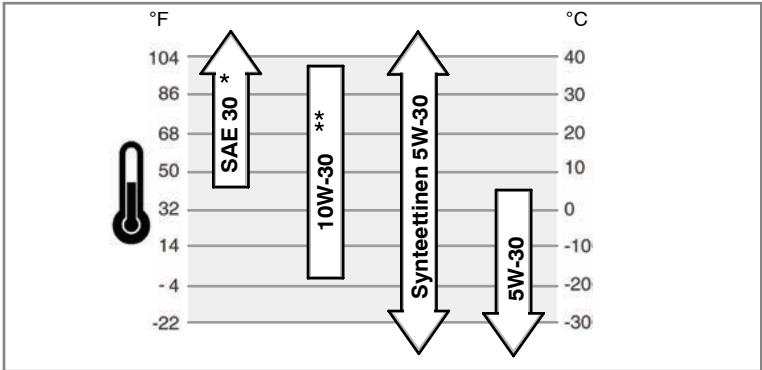

Alle 40°F (4°C) lämpötiloissa SAE 30 --öljyn käyttö johtaa huonoon käynnistyvyyteen.

Yli 80°F (27°C) lämpötiloissa 10W-30-öljyn käyttö saattaa johtaa normaalia suurempaan öljynkulutukseen. Tarkista öljyn määrä normaalia useammin Öljyn tarkistaminen/lisääminen - kuva 2 Ennen öljyn lisäämistä tai tarkistamista

• Aseta moottori vaakasuoraan asentoon.
• Puhdista öljyntäyttöaukon ympärys liasta.

1. Irrota mittatikku (A) ja pyyhi puhtaaseen kankaaseen (kuva 2).

2. Laita mittatikku takaisin paikalleen ja kiristä.

3. Irrota mittatikku ja tarkista öljyn määrä. Sen tulee olla FULL-tasolla (B) mittatikussa.

4. Jos öljyä on vähän, lisää sitä hitaasti moottorin öljyntäyttöaukon kautta (C). Älä

ylitäytä. Kun öljyä on lisätty, odota minuutin ajan ja tarkista öljyn määrä sitten uudelleen.

5. Aseta mittatikku paikalleen ja kiristä.

ÖLJYNPAINE Jos öljynpaine on liian pieni, painekytkin (jos sellainen on) joko pysäyttää moottorin tai aktivoi laitteiston varoituslaitteen. Jos näin käy, pysäytä moottori ja tarkista öljyn määrä mittatikulla. Jos öljytaso on ADD-merkin alapuolella, lisää öljyä, kunnes se saavuttaa FULL-merkin. Käynnistä moottori ja tarkista, että paine on oikea ennen kuin jatkat käyttöä. Jos öljyn määrä on ADD- ja FULL-merkkien välissä, älä käynnistä moottoria. Ota yhteyttä valtuutettuun Briggs & Strattonin jälleenmyyjään, jotta öljynpaineongelma saadaan korjattua.

VAROITUS Mikäli katkaisuventtiili puuttuu tai on viallinen, koska seurauksena voi olla räjähdys tai tulipalo. VAROITUS Kaasumaiset höyryt ovat erittäin tulenarkoja ja räjähdysherkkiä. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Moottorin käynnistäminen

• Varmista, että sytytystulppa, äänenvaimennin polttoainesäiliön korkki ja ilmanpuhdistin ovat paikoillaan ja tiukasti kiinnitettyjä.
• Älä käynnistä moottoria sytytystulpan ollessa irrotettuna.
• Jos moottori tulvii, laita kuristin (mikäli käytössä) auki/run-asentoon ja siirrä nopeudensäädin (mikäli käytössä) fast-asentoon ja yritä käynnistää, kunnes moottori lähtee käyntiin. VAROITUS Pakokaasut sisältävät hiilimonoksidia, joka on hajuton ja väritön, myrkyllinen kaasu. Hiilimonoksidin hengittäminen saattaa aiheuttaa pahoinvointia, pyörtymisen tai kuoleman.

• Käynnistä ja käytä moottoria ulkona.
• Älä käynnistä moottoria sisällä, vaikka ovet tai ikkunat olisivat auki. VAROITUS: Kun tämä moottori lähtee Briggs & Strattonin tehtaalta, siinä ei ole öljyä. Lisää moottoriin öljyä tässä käyttöoppaassa annettujen ohjeiden mukaisesti ennen moottorin käynnistämistä. Mikäli käynnistät moottorin lisäämättä öljyä, moottori vaurioituu korjauskelvottomaksi eikä takuu korvaa vahinkoja.

1. Tarkista öljymäärä. Katso kappale Öljyn tarkistaminen/lisääminen .

2. Varmista, että laitteen voimansiirron säätölaitteet, mikäli käytössä, ovat vapaalla.

Tarkista näiden säätimien sijainti ja toiminta laitteen käsikirjasta.

3. Käännä polttoaineen sulkuventtiili (A), mikäli käytössä, on-asentoon (kuva 3). Katso

polttoaineen sulkuventtiilin sijainti ja toiminta laitteiston käyttöohjeesta.

4. Siirrä kaasuvipu (C) fast-

asentoon. Käytä moottoria fast -asennossa. Katso kaasuvivun sijainti ja toiminta laitteiston käyttöohjeesta.

5. Käännä sähkökäynnistimen kytkin (C) on-/start-asentoon (kuva 3). Katso kytkimen

sijainti ja toiminta laitteen käyttöoppaasta. BRIGGSandSTRATTON.COM Huomaa: Mikäli moottori ei käynnisty kolmen vedon jälkeen, katso ohjeet sivulta BRIGGSandSTRATTON.COM tai soita numeroon 1-800-233-3723 (Yhdysvalloissa). VAROITUS: Voit pidentää käynnistimen käyttöikää käynnistämällä moottoria vain lyhyitä jaksoja (korkeintaan viisi sekuntia kerrallaan). Pidä minuutin tauko käynnistysyritysten välillä. Moottorin sammuttaminen - kuva 3

1. Siirrä kaasuvipu slow-asentoon, käännä sitten avainkytkin (C) off-asentoon (kuva 3).

Irrota avain ja pidä se turvallisessa paikassa poissa lasten ulottuvilta.

2. Kun moottori on sammunut, sulje mahdollinen polttoaineen sulkuventtiili (A).

Sytytystulpan vaihto - kuva 4 Vaihda sytytystulppa joka vuosi. Tarkista tulpan väli (A, kuva 4) lankatulkilla (B). Säädä väli uudestaan tarpeen vaatiessa. Asenna tulppa paikalleen ja kiristä suositeltuun tiukkuuteen. Katso tulpan väliasetus tai tiukkuus kohdasta Tekniset tiedot. Huom: Eräissä maissa laki vaatii, että on käytettävä vastussytytystulppia sytytyksestä aiheutuvien häiriöiden vaimentamiseksi. Jos moottorissa on alun perin vastussytytystulppa, käytä samantyyppistä tulppaa myös jatkossa. Tarkista äänenvaimennin ja kipinäverkko. - kuva 5 VAROITUS Huolto Käytä vain alkuperäisiä varaosia. Muiden valmistajien varaosat eivät ehkä toimi yhtä hyvin, ne voivat vaurioittaa moottoria ja aiheuttaa vammautumisen. Tämän lisäksi niiden käyttö voi kumota moottorin takuun. Suosittelemme, että otat yhteyttä mihin tahansa valtuutettuun Briggs & Stratton-huoltoliikkeeseen kaikissa moottoreiden huoltoa ja korjausta ja moottoreiden varaosia koskevissa kysymyksissä. VAROITUS: Kaikki tämän moottorin valmistuksessa käytettyjen osien on oltava paikoillaan, jotta moottori toimisi kunnolla. Päästökontrolli Päästökontrollijärjestelmän osien vaihdon tai huollon voi suorittaa mikä tahansa pienkonekorjaamo tai yksityishenkilö. Takuukorjaukset tai --huollot voi suorittaa ainoastaan valtuutettu Briggs & Stratton-huoltoliike. Katso takuupäästötakuu. Käyvä moottori tuottaa lämpöä. Moottorin osat, varsinkin äänenvaimennin, tulevat erittäin kuumiksi. Osien koskettaminen saattaa aiheuttaa vakavia palovammoja. Syttyvät roskat, kuten lehdet, ruoho, jne. saattavat syttyä palamaan. Anna äänenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä ennen kuin kosketat niitä.

• Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä.
• Asenna kipinäsuojain, mikäli laitetta käytetään metsäisessä, heinikkoisessa tai muuten helposti syttyvässä ja kuivassa maastossa. Tarkasta kipinäsuojaimen toimivuus säännöllisesti. Tarkista, onko äänenvaimentimessa (A, kuva 5) murtumia, ruostetta tai muita vaurioita. Irrota kipinäsuojain (B), mikäli sellainen on käytössä ja tarkista, onko se vaurioitunut ja onko siinä hiilen aiheuttamia tukkeumia. Mikäli tarvitset varaosia, varmista, että käytät vain alkuperäisiä varaosia.

VAROITUS VAROITUS: Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat tai seurauksena voi olla tulipalo. Hallitsematon kipinöinti voi aiheuttaa tulipalon tai sähköiskun. Moottorin käynnistyminen vahingossa voi aiheuttaa vaaratilanteita ja henkilövahinkoja. Tulipalovaara Öljyn vaihto - kuva 6 VAARA: Jäteöljy on ympäristölle vaarallinen tuote ja on hävitettävä oikealla tavalla. Älä hävitä sitä talousjätteiden mukana. Tarkista paikallisilta viranomaisilta, huoltoedustajalta tai jälleenmyyjältä, miten öljy voidaan hävittää/kierrättää turvallisesti. Poista öljy Ennen säätö- tai korjaustoimenpiteitä:

• Irrota sytytystulpan johto ja pidä se erillään sytytystulpasta.
• Käytä vain oikeita työkaluja.
• Älä koske keskipakosäätimen jousiin, niveliin tai muihin osiin moottorin nopeuden säätämiseksi.
• Varaosien täytyy olla oikean tyyppisiä ja ne on asennettava saman asentoon kuin alkuperäisosat.
• Älä lyö vauhtipyörää vasaralla tai kovalla esineellä, koska vauhtipyörä voi aiheuttaa ravistusta myöhemmin käytön aikana. Sytytyskipinän testaaminen:
• Käytä ainoastaan hyväksyttyä kipinätesteriä.
• Älä tarkista kipinää sytytystulpan ollessa irrotettuna. Huoltokaavio 5 ensimmäisen käyttötunnin jälkeen

Vaihda öljy Kaikissa malleissa on öljynsuodatin. Katso vaihtovälit Huoltokaaviosta.

1. Valuta öljy pois moottorista. Katso osa Öljyn vaihto.

2. Irrota öljynsuodatin (C, kuva 6) ja hävitä se oikein.

3. Ennen kuin asennat uuden öljynsuodattimen, voitele öljynsuodattimen tiiviste

kevyesti tuoreella öljyllä.

4. Kiristä öljynsuodatin käsin, kunnes tiiviste ottaa kiinni sovitteeseen. Kiristä suodatinta

sitten vielä 1/2 - 3/4 kierrosta.

5. Lisää öljyä. Katso kohta Öljyn lisääminen.

6. Käynnistä moottori ja anna sen käydä. Tarkista öljyvuotojen varalta, kun moottori

7. Pysäytä moottori ja tarkista öljytaso. Sen tulee olla mittatikun FULL-tasolla.

Aseta moottori vaakasuoraan asentoon. Puhdista öljyntäyttöaukon ympärys liasta. Katso öljytilavuus kappaleesta Tekniset tiedot. Irrota mittatikku (D, kuva 6) ja pyyhi puhtaaseen kankaaseen. Kaada moottorin öljyntäyttöaukosta hitaasti öljyä (E). Älä ylitäytä. Kun öljyä on lisätty, odota minuutin ajan ja tarkista määrä sitten.

3. Aseta mittatikku paikalleen ja kiristä tiukalle.

4. Poista mittatikku ja tarkista öljyn määrä. Sen tulee olla mittatikun FULL-tasolla (F).

5. Aseta mittatikku paikalleen ja kiristä tiukalle.

Tarkista öljymäärä Puhdista äänenvaimentimen ja säätimien ympäristö. Joka 100. tunti tai vuosittain

Öljynsuodattimen vaihto Öljyn lisääminen 8 tunnin välein tai päivittäin

1. Irrota sytytystulpan johto (A) moottorin ollessa vielä lämmin ja pidä johto erillään

sytytystulpasta (kuva 6).

2. Irrota öljyntäyttöaukon tulppa (B). Valuta öljy hyväksyttyyn säiliöön.

3. Kun öljysäiliö on tyhjentynyt, aseta öljynpoistoaukon tulppa paikalleen ja kiristä

tiukalle. Puhdista ilmansuodatin * Vaihda moottoriöljy ja suodatin Puhdista esipuhdistin (jos sellainen on) * Vaihda sytytystulppa Tarkista äänenvaimennin ja sen suojus Tarkasta venttiilivälys ** Ilmansuodattimen huolto - kuva 7

Joka 400. tunti tai vuosittain

VAROITUS Vaihda ilmansuodatin Puhdista ilmajäähdytysjärjestelmä * Puhdista öljynjäähdyttimen rivat * Kaasumaiset höyryt ovat erittäin tulenarkoja ja räjähdysherkkiä. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Joka 600. tunti tai vuosittain

Vaihda turvasuodatin (jos on)

Puhdista useammin pölyisissä tai roskaisissa olosuhteissa.

Ei tarvita, jollei moottorin toiminnassa havaita ongelmia. VAARA: Laitteen valmistaja on määritellyt suurimman moottorin käyntinopeuden. Älä ylitä tätä nopeutta.

• Älä koskaan käynnistä tai käytä moottoria ilmansuodatin poistettuna. VAROITUS: Älä käytä suodattimen puhdistamiseen paineilmaa tai liuotinaineita. Paineilma voi vahingoittaa suodatinta ja liuottimet hajottavat sen. Ilmansuodattimessa käytetään joko syklonista ilmansuodatinta tai matalaprofiilista ilmansuodatinta. Katso huoltovaatimukset Huoltokaaviosta.

Sykloninen ilmansuodatinjärjestelmä

1. Avaa salvat (A) ja irrota kansi (B). Katso kuva 7.

2. Irrota ilmansuodatin (C).

3. Puhdista lika suodattimesta taputtamalla sitä varovasti kovaa alustaa vasten. Mikäli

suodatin on erittäin likainen, vaihda tilalle uusi suodatin.

4. Syklonisessa ilmansuodatinjärjestelmässä on myös turvasuodatin (D) (jos sellainen

on). Katso Huoltokaaviosta huoltovaatimukset. Irrota vetämällä turvasuodatin huolellisesti pois ilmansuodattimen rungosta (E) ja hävitä. Varmista, etteivät lika tai epäpuhtaudet pääse moottoriin.

5. Asenna uusi turvasuodatin ilmanpuhdistimen runkoon.

6. Asenna ilmansuodatin turvasuodattimen yli.

7. Asenna kansi ja sulje salvat.

Matalaprofiilinen ilmansuodatinjärjestelmä

1. Irrota nuppi (F) ja kansi (G). Katso kuva 8.

2. Irrota mutteri (H) ja pidike (J).

3. Irrota ilmansuodatin (K).

4. Irrota mahdollinen esipuhdistin (L) ilmansuodattimesta.

5. Puhdista lika suodattimesta taputtamalla sitä varovasti kovaa alustaa vasten. Mikäli

suodatin on erittäin likainen, vaihda tilalle uusi suodatin.

6. Pese esipuhdistin nestemäisellä pesuaineella ja vedellä. Anna sen kuivua sen

jälkeen perusteellisesti. Älä voitele esipuhdistinta öljyllä.

7. Asenna kuiva esipuhdistin ilmansuodattimeen.

8. Asenna ilmansuodatin ja kiinnitä se pidikkeellä ja mutterilla.

9. Kiinnitä kansi ja kiristä se nupilla.

Jäähdytysjärjestelmän puhdistus - kuva 9

VAROITUS Käyvä moottori tuottaa lämpöä. Moottorin osat, varsinkin äänenvaimennin, tulevat erittäin kuumiksi. Osien koskettaminen saattaa aiheuttaa vakavia palovammoja. Syttyvät roskat, kuten lehdet, ruoho, jne. saattavat syttyä palamaan.

• Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä. VAROITUS: Älä puhdista moottoria vedellä, sillä vesi voi tunkeutua polttoaineen joukkoon. Käytä moottorin puhdistamiseen harjaa tai kuivaa kangasta. Tämä on ilmajäähdytteinen moottori. Lika ja roskat voivat estää ilman virtauksen ja aiheuttaa moottorin ylikuumenemisen, mikä heikentää moottorin tehoa ja lyhentää sen käyttöikää. Käytä harjaa tai kuivaa kangasta, kun haluat poistaa lian sormisuojasta/pyörivästä suojuksesta (A, kuva 9). Pidä nivelet, jouset ja säätimet (B) puhtaina. Äänenvaimentimessa (C) tai sen läheisyydessä ei saa olla palavia epäpuhtauksia. Varmista, ettei öljynjäähdyttimen lamelleissa (D) ole likaa. Puhdista paneelin (E, kuva 10) alla oleva alue. Löysää kahta ruuvia (F), kunnes kuulet naksahduksen. Irrota paneeli ja puhdista likainen alue. Varmista, että myös paneelin alaosa on puhdas. Asenna paneeli ja kiristä ruuveja, kunnes kuulet naksahduksen. Huomautus: Kun haluat irrottaa paneelin moottoreista, joissa on sykloninen ilmansuodatinjärjestelmä, (G, kuva 10), irrota kiinnike (H) ja taita sykloninen ilmansuodatin pois moottorista. Joustavaa ilmansuodattimen letkua ei tarvitse poistaa (J). Kun puhdistus on valmis, asenna ilmansuodatin takaisin ja kiristä kiinnike. Varastointi VAROITUS Kaasumaiset höyryt ovat erittäin tulenarkoja ja räjähdysherkkiä. Tulipalot ja räjähdys saattaa aiheuttaa vakavia palovammoja tai kuoleman. Laitteen varastoiminen kun tankissa on polttoainetta
• Älä varastoi lämmityskattilan, uunin, vedenlämmittimen tai muun kipinän aikaansaavan laitteen läheisyyteen, sillä ne voivat aiheuttaa bensiinihöyryn syttymisen. Moottoriöljy Vaihda moottoriöljy kun moottori on vielä lämmin. Vianetsintä

Anna äänenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä ennen kuin kosketat niitä. Lisäohjeita huollon tekemiseksi löydät verkko-osoitteesta BRIGGSandSTRATTON.COM tai soita numeroon 1-800-233-3723. Tekniset tiedot Moottorin tekniset tiedot Moottorin tekniset tiedot Malli

Iskutilavuus 54,68 ci (896 cc) Iskutilavuus 60,60 ci (993 cc) Sylinterin halkaisija 3,366 in (85,5 mm) Sylinterin halkaisija 3,366 in (85,5 mm) Iskun pituus 3,071 in (78,0 mm) Iskun pituus 3,406 in (77,21 mm) Öljytilavuus 78 -- 80 oz (2,3 -- 2,4 L) Öljytilavuus 78 -- 80 oz (2,3 -- 2,4 L) Säätöarvot Säätöarvot Malli

• Moottorin teho laskee 3.5% jokaista 1000 jalkaa (300 metriä) kohti merenpinnan yläpuolella ja 1% jokaista 10° F (5.6° C) kohti lämpötilassa yli 77° F (25° C). Moottori toimii tyydyttävästi, mikäli se ei joudu yli 15° asteen kulmaan. Katso käyttöohjekirjaa turvallisille käyttörajoille kaltevilla pinnoilla. Tärkeimmät huolto-osat n Huolto-osa Varaosanumero Huolto-osa Varaosanumero Ilmansuodatin, sykloninen

Turvasuodatin, sykloninen

Ilmansuodatin, matala profiili

Esipuhdistin, matala profiili

n Suosittelemme, että otat yhteyttä mihin tahansa valtuutettuun Briggs & Stratton-huoltoliikkeeseen kaikissa moottoreiden huoltoa ja korjausta ja moottoreiden varaosia koskevissa kysymyksissä. Käytä vain aitoja Briggs & Stratton-varaosia.

Toukokuu 2008 RAJOITETTU TAKUU Briggs & Stratton Corporation korjaa tai vaihtaa veloituksetta kaikki moottorin osat, jotka ovat viallisia joko materiaalin tai työn tai kummankin osalta. Tämän takuun mukaan ostaja vastaa tuotteen kuljetuskustannuksista korjausta tai vaihtoa varten. Tämä takuu on voimassa alla esitetyn ajan ja alla esitetyillä ehdoilla. Selvitä takuuta koskevat palvelut lähimmältä huoltoedustajaltamme, jonka löydät verkkosivuiltamme BRIGGSandSTRATTON.COM, soittamalla numeroon 1-800-233-3723, tai ‘Keltaisilta sivuiltat. Muuta ilmaistua takuuta ei ole. Oletetut vastuut, mukaan lukien oletetut vastuut soveltuvuudesta tai sopivuudesta tiettyyn käyttötarkoitukseen, rajoittuvat yhteen vuoteen alkaen ostopäivästä tai lain sallimissa puitteissa torjutaan kaikki oletetut vastuut. Vastuu välillisistä vahingonkorvauksista takuun nojalla torjutaan lain sallimissa puitteissa. Joissakin maissa takuuajan rajoittamista ei sallita ja joissakin maissa takuun on katettava myös välilliset vahingot, joten yllä olevat rajoitukset eivät välttämättä koske Teitä. Tämä takuu antaa Teille nimenomaiset lailliset oikeudet ja Teillä voi olla myös muita Suomen lain mukaisia oikeuksia. NORMAALIT TAKUUEHDOT *

Merkki/Tuotetyyppi Yksityiskäyttö Kaupallinen käyttö Vanguardt 2 vuotta 2 vuotta Extended Life Seriest, I/C®, Intekt I/C®, Intekt Pro 2 vuotta 1 vuosi Valurautaisella Dura-Boret sylinteriputkella varustettu Snow Series MAXt 2 vuotta 1 vuosi Kaikki muut Briggs & Stratton-moottorit 2 vuotta 90 päivää

Käytössä ovat normaalit vakuutusehtomme, mutta joissakin tapauksissa takuu saattaa kattaa muutakin, jota ei ollut määritetty julkaisuajankohtana. Saat luettelon moottoriasi koskevista takuuehdoista menemällä osoitteeseen BRIGGSandSTRATTON.COM tai ota yhteys valtuutettuun Briggs & Stratton maahantuojaan.

Kotikäyttöön tarkoitetuissa varageneraattoreissa käytettäviä moottoreita koskee ainoastaan yksityiskäyttötakuu. Tämä takuu ei koske niiden laitteiden moottoreita, joita käytetään voiman tuottamiseen hyötykäytössä. Kilpa-ajoissa tai kaupallisilla tai vuokraradoilla käytettäviä moottoreita takuu ei koske. Takuuaika alkaa ostokuitissa mainitusta päivämäärästä ja koskien ensimmäistä omistajaa tai kaupallista loppukäyttäjää, ja on voimassa yllä mainitun ajanjakson. Tässä takuukirjassa “yksityiskäyttö” tarkoittaa yksityisten kuluttajien käytössä olevia talouksia. “Kaupallinen käyttö” tarkoittaa muita käyttökohteita, mukaan lukien kaupalliset, tuottoja tuottavat tai vuokraustarkoitukset. Jos moottori on ollut kaupallisessa käytössä, sitä pidetään sen jälkeen kaupalliseen käyttöön tarkoitettuna moottorina tämän takuun osalta. Mitään takuukorttia ei tarvita takuuhuollon saamiseksi Briggs & Stratton -moottoreille. ostokuitti on säilytettävä. Mikäli et esitä ostokuittia takuuhuoltoon tuotaessa, moottorin koodinumeroa käytetään takuuajan alkamispäivämääränä. Takuuehdot Briggs & Stratton suorittaa moottoreihinsa takuukorjauksia ja pahoittelee asiasta koituvaa vaivannäköä. Takuukorjauksia saavat suorittaa kaikki valtuutetut huoltopisteet. Useimmat takuukorjaukset hoidetaan rutiininomaisesti, mutta joskus takuukorjauspyynnöt eivät ole asianmukaisia. Jos asiakas on eri mieltä huoltopisteen päätöksestä, takuun voimassaolon toteamiseksi suoritetaan tutkimus. Pyydä huoltoa toimittamaan kaikki asiaa koskevat tosiasiat maahantuojalle tai tehtaalle tarkistusta varten. Jos maahantuoja tai tehdas päättää, että vaade on oikeutettu, asiakas saa täyden korvauksen viallisista osista. Asiakkaan ja jälleenmyyjän välisten väärinkäsitysten välttämiseksi alla on lueteltu muutamia moottorivaurioiden syitä, joita takuu ei kata. Normaali kuluminen: Moottorit, kuten kaikki mekaaniset laitteet, vaativat ajoittaista osien uusimista ja huoltoa toimiakseen kunnolla. Takuu ei korvaa normaalin kulumisen aiheuttamia korjauskustannuksia. Takuu ei esimerkiksi ole voimassa, jos moottorivaurio on tapahtunut väärinkäytön, säännöllisen kunnossapidon laiminlyönnin, kuljetuksen, käsittelyn, varastoinnin tai väärän asennuksen johdosta. Samoin takuu on mitätön, jos moottorin sarjanumero on poistettu tai moottoria on jollakin tavoin muutettu. Epäasianmukainen kunnossapito: Moottorin käyttöikä riippuu käyttöolosuhteista ja sen saamasta huolenpidosta. Eräitä laitteita, kuten jyrsimiä, pumppuja ja pyöriväteräisiä ruohonleikkureita käytetään hyvin usein pölyisissä tai likaisissa oloissa, jotka voivat johtaa ennenaikaiselta näyttävään kulumiseen. Takuu ei kata tällaista kulumista, kun se johtuu lian, pölyn tai sytytystulpan puhdistuksessa käytetyn hiekka-aineksen tai muun hiovan materiaalin pääsystä moottoriin epäasianmukaisen kunnossapidon seurauksena. Tämä takuu kattaa vain moottoriin liittyvät vialliset materiaalit ja/tai työvirheet eikä mitään vaihto-osia eikä korvausta laitteesta, johon moottori on kiinnitetty. Takuu ei myöskään kata seuraavista syistä johtuvia korjauksia:

Ongelmat aiheutuvat osista, jotka eivät ole alkuperäisiä Briggs & Stratton-osia.

Laitteen säätimet tai asennukset, jotka estävät käynnistyksen, heikentävät moottorin suorituskykyä tai lyhentävät sen elinikää. (Ota yhteys laitteen valmistajaan.)

Kaasutinvuodot, tukkeutuneet polttoaineputket, juuttuneet venttiilit tai muut vauriot ovat aiheutuneet likaantuneesta tai vanhasta polttoaineesta.

Osat, jotka ovat rikkoutuneet tai leikanneet kiinni puutteellisesta voiteluöljyn määrästä tai väärästä öljyn viskositeetista johtuen (tarkista ja lisää tarvittaessa sekä vaihda suositeltujen ajanjaksojen päästä.) OIL GARD -öljyvahti ei välttämättä sammuta käyvää moottoria. Moottorivaurio on mahdollinen jos öljytasosta ei huolehdita.

Moottoriin liittyvien osien tai kokoonpanojen korjaus tai säätö, kuten esim. kytkimet, voimansiirto, kaukosäätölaitteet, jne., jotka eivät ole Briggs & Strattonin valmistamia.

Osien vauriot tai kulumiset, jotka johtuvat moottoriin päässeestä liasta ilmanpuhdistimen epäasianmukaisen kunnossapidon seurauksena, osien kokoonpanosta tai muun kuin alkuperäisen ilmanpuhdistinelementin tai suodattimen käytöstä. Puhdista ja öljyä suositelluin aikavälein käyttäjän käsikirjassa mainitulla tavalla.

Osat, jotka ovat vaurioituneet ylikierrosten takia tai liiallisen kuumenemisen takia ruohon, roskien tai lian tukkiessa jäähdytysrivat tai juoksupyörän alueen, taikka vauriot, jotka ovat aiheutuneet moottorin käyttämisestä suljetussa tilassa ilman riittävää ilmanvaihtoa. Puhdista roskat moottorista suositelluin aikavälein käyttäjän käsikirjassa mainitulla tavalla.

Moottori tai laitteen osat ovat rikkoutuneet liiallisesta tärinästä, joka on aiheutunut moottorin löysästä kiinnityksestä, löysistä leikkausteristä, epätasapainossa olevista teristä tai löysistä tai epätasapainossa olevista tuulettimista, laitteen sopimattomasta kiinnityksestä moottorin kampiakseliin, ylikierroksista tai muusta väärinkäytöstä.

Taipunut tai rikkoutunut kampiakseli, jonka on aiheuttanut pyörivän ruohonleikkurin leikkausterän iskeytyminen kiinteään esineeseen tai liian tiukalla ollut kiilahihna. 10 Moottorin tavanomainen viritys tai säätö.

Moottorin tai moottorin osan pettäminen, ts. polttokammio, venttiilit, venttiili-istukat, venttiiliohjaimet tai palanut käynnistinmoottorin käämitys, joka on aiheutunut vaihtoehtoisten polttoaineiden käytöstä; näistä esimerkkeinä nestekaasu, maakaasu, käsitellyt bensiinit, jne. Takuuhuoltoa antavat vain Briggs & Stratton Corporationin valtuuttamat huoltokorjaamot. Lähimmän valtuutetun huoltoliikkeen löydät verkkosivulla BRIGGSandSTRATTON.com löytyvän jälleenmyyjäkartan avulla, soittamalla numeroon 1-800-233-3723 tai ‘Keltaisilta sivuiltat’.
