KASUTUSJUHEND Deco 405 SCHEPPACH

soovime Teile palju rõõmu ja edu uue seadmega töötami- sel.

Tootjapoolne märkus:

seadme tootja ei võta kehtiva tootjavastutuse seaduse ko-haselt enda kanda kulusid, kui antud seade on saanud kahjustada või kui seade on tekitanud kahju:

• kolmandate mittevolitatud isikute poolt teostatud paran-dustöödel
  • kasutusjuhendit eirates,
• kolmandate selleks mitte volitatud isikute poolt teostatud parandustööde läbi,
• seadmele varuosade monteerimisel või vahetamisel, kui pole kasutatud originaalvaruosi,
  • mittesihtotstarbelisel kasutamisel,
• elektriseadme töö katkemisel, kui on eiratud puudutavaid eeskirju ja VDE-nõudeid (VDE – elektrotehnikute ühing) 0100, DIN 57113 /VDE 0113.

Soovitame Teil:

enne seadme monteerimist ja töössevõtmist kogu kasutusjuhend lõpuni läbi lugeda.

Kasutusjuhend aitab Teil uut masinat tundma õppida ning võimaldab Teil parimal viisil seadet sihtsotstarbeliselt kasutada.

Kasutusjuhend sisaldab endas ka juhtnööre, kuidas seadmega köige ohutum, asjakohasem ja majandus köige tasuvam ümber käia, kuidas võimalikke ohtusid vältida, remondikulude pealt säästa, tööseisakuid minimeerida ning kuidas oma masina eluiga ja töökindlust tõsta.

Lisaks käesoleva kasutusjuhendi ohutusnõuetele peate Te seadme kasutamisel kindlasti ka oma riigis kehtivatest ohutusnõuetest kinni pidama.

Hoidke kasutusjuhendit masina ligiduses plastikkoti sees, et see oleks mustuse ja niiskuse eest kaitstud. Iga tööline peab enne seadmega tööle asumist kasutusjuhendi lugema ja sellest kinni pidama. Seadmega võivad töötada vaid need isikud, kes omavad selleks vajaminevat koolitust ja on teadlikud võimalikest seadmega kaasnevatest ohtudest. Seadmega töötamisel kehtivast vanuse alamp tuleb kinni pidada.

Üldised juhtnöörid

• Peale toote lahti pakkimist kontrollige köik de transpordikahjustuste esinemise osas üle. Puuduste esinemisel tuleb koheselt kaubatoojat teavitada. Hilisemaid pretensioone ei arvestata.
• Kontrollige, kas saadetises on köik detailid olemas.
• Enne seadme tööle rakendamist tutvuge palun kasutusjuhendiga.
• Kasutage lisaseadmetena, nagu ka kulumaterja või varuosadena, ainult originaaltooteid. Varuosasid saate oma scheppach-i edasimüüja käest.
• Tellimusi esitades märkige palun tooteartikli ning seadme tüüp ja väljalaskeaasta.

deco 405
Tehnilised andmed
Möödud P x L x K mm	800 x 295 x 465
Laua suurus	310 x 480
Saeketta pikkus mm	133
Lõikekõrgus maks. mm	50
Tõösügavus mm	406
Ülesliikumine mm	17
Ülesliikumise kiirus/min (elektrooniline)	500–1550
Laua põördenurk vasakule kraadides	-45 – +45
Mass kg	20,5
Imamisotsiku ø mm	35
Mootor
Võimsus	230 V/50 Hz AC
Sisendvõimsus P1 W	225
Müratase möödetuna töötava isiku kõrva juures vastavalt DIN 45635 maksimum-pooretel tühikäigul	74,5 dB(A)

elekt
\$aksa

Erivarustus

Jõhvsae tera universaalne mm

135 x 2,0 x 0,25 10 hammast

1 komplekt = 6 tk, artikli nr 8800 0011

Jõhvsae tera puit/plastik mm

d35 x 2,0 x 0,25 7 hammast

ultkomplekt = 6 tk, artikli nr 8800 0012

Jõhvsae tera puit mm

135 x 3,0 x 0,5 4 hammast

1 komplekt = 6 tk, artikli nr 8800 0013

Käesolevas kasutusjuhendis on Teie ohutust puudutavad kohad märgitud järgneva tähisega:

Hoiatus: Elektriliste seadmetega tööd tehes tuleb alati kinni pidada esmastest ohutusnõuetest, et tulekahju, elektrišlõögi saamise ja kehavigastuste tekkimise ohtu võimalikult madalal hoida.

Enne toote kasutama asumist tutvuge palun köigi järgnevate juhistega. Hoidke juhised alles, et neid saaks ka hiljem vajadusel üle lugeda.

detailid Hoidke oma töökoht puhas. Üle kuhjatud töökohad ja te töölauad on tihti vigastuste põhjusteks.

- Hoolitsege ka oma töökoha ümbruse eest. tööriistu vihma kätte seisma. Ärge töötage tööriistadega niisketes või märgades tingimustes. Hoolitsege töökoht oleks piisavalt valgustatud. Ärge töötage tööriistadega süttivate vedelike või gaaside läheduses.

idena Kaitske end elektrilöögi vastu. Hoiduge kehakontaktist maandatud detailidega.

- Ärge lubage kõrvalistel isikutel juurdepääsu seadmetele. berÄrge lubage teistel, eriti lastel, töös osaleda, seadmeid võid pikendusjuhtmeid puudutada ja ärge luba töökohale siseneda.

- Tööriistad, mida ei kasutata, tuleb kõrvale panna. Töö-

riistu mida hetkel ei kasutata, tuleb hoida kuivas ja su- letavas kohas, nii et lapsed neile ligi ei pääseks.

- Ärge kasutage seadmega ümber käies toorest jõudu. Sellisel viisil saate Te oma töö paremini ja kiiremini lõpetatud.

- Kasutage tööks sobivaid tööriistu. Ärge kasutage tööde puhul, mida tuleks pigem teha erivahenditega tööriistu. Töötage tööriistadega ainult sihtotstarbeliselt: ärge lõigake kreissaagidega nt puupakkusid või puutüvesid.

- Kandke sobivat tööriietust. Ärge kandke lohvaka deid või ehteid, mis võiksid seadme liikuvate osade va-hel kinni kiiluda. Vabas looduses töötades on soovitav kanda libisemiskindlaid jalanõusid. Pikkade juuste kor-ral kandke juuksevõrku.

- Kasutage kaitsevarustust. Kandke kaitseprille. Kui saagimistöödel eraldub tolmu, kandke näo- või tolmumaski.

- Ühendage tööriistaga tolmu äraimamise seadmed. K tolmu ära imamise seadmed on olemas, veenduge et need oleks tööriistaga ühendatud ja et neid kasutataks õigesti.

- Käige hoolikalt ümber voolukaablitega. Pistiku kontaktist eemaldamiseks ärge tömmake kunagi kaab list. Hoolitsege et kaablid ei puutuks kokku kuumuse, öli ja teravate nurkadega.

- Veenduge et teie töövahendid asetseksid stabiilselt. Kui vöimalik, kinnitage oma töövahendid klambrite vöi kruvikinnitustega. Niimoodi on tööriist palju kindlam seda ainult käega kinni hoida.

- Ärge kummarduge liiga kaugele ette. Veenduge et Teie tööasend on alati kindel ja tasakaalus.

- Käige hoolikalt tööriistadega ümber. Hoolitsege et Teie lõikeriistad oleksid teravad ja puhtad, nii on mus parem ja töötamine kindlam. Pidage kinn test ölitamise ja tarvikute vahetamise kohta. Kontrollige reeglipäraselt toitekaableid ja paluge vigastatud kaablid volitatud esinduse klienditeenindajatel ümber vahetada. Kontrollige reeglipäraselt pikenduskaableid ja vahetage need välja, juhul kui need on kannatada saanud. Hoolitsege et käepidemed oleksid kuivad ning ölist ja mustusest puhtad.

- Eemaldage tööriistad vooluvõrgust. Enne kui asute tööriistu hooldama või nende osi välja vahetama – näiteks noad ja lõikurid – tuleb seadmed vooluvõrgust eemalda-da.

- Eemaldage reguleerimis- ja mutrivõtmed. Muutke enda harjumuseks, et enne seadme sisse lülitamist kontrollite, kas köik reguleerimis- ja mutrivõtmed on seadme küljest eemaldatud.

- Vältige seadme soovimatut käivitumist. Enne voolukaabli pistikusse sisestamist kontrollige, et sisse/välja oleks väljalülituse asendis 'Aus'.

- Kasutage välitingimusteks sobilikku pikenduskaablit. Tööriistaga välitingimustes töötades kasutage vaid sobivaid vastava märgistusega pikenduskaableid.

- Olge tähelepanelik. Hoidke oma tähelepanu tööprotsessil. Seadmega ümber käies kasutage tervet möistust ja ärge töötage seadmega kui Te väsinud olete.

- Kontrollige et seade pole viga saanud. Enne ga tööle hakkamist peate hoolikalt üle kontrollima, kas seade töötab õigesti ja oma kasutusele vastavalt. Kontrollige liikuvaid detaile, nende kinnitusi ja muid faktoreid, mis võivad seadme tööd möjutada. Juhul kui antud dokumentides pole kirjeldatud teisiti, tuleb vigastatud kaitseplekk või muud defektsed masinaosad lasta klienditeenindusel õigesti ära parandada või välja vahetada.

- Hoiatus: Lisaseadmete ja abinõude kasutamine, mis pole antud dokumentides üles loetletud ei ole soovitav, kuna see võib peita endas kehavigastuste tekkimise ohtu.

- Lubage seadmeid parandada vaid vastava kvalifikatsiooniga inimestel. Antud elektriline seade vastab seadme kohta kehtivatele ohutusnõuetele. Parandustöid tohivad tavaliseha vaid vastava kvalifikatsiooniga isikud, kasutades selleks originaalvaruosi, kuna vastasel juhul seab kasutaja end märgatavasse ohtu.

aid Lisaöhutusreeglid jõhvsega töötamisel

- Antud jõhvsaaage võib kasutada ainult siseruumides, mitte vabas õhus.

- Kaitseplekist väljaspool ei tohi lõigata detaile, mis on liiga väiksed, et neid kätega kinni hoida.

- Ärge asetage oma käsi ohtlikesse asenditesse, kus äkiline libisemine võib käe vastu lõiketera viia.

- Töötades kasutage alati kaitseplekki, et saetera purunemisel ei tekiks vigastuse ohtu.

- Ärge lahkuge kunagi töökohalt kui jöhvsaag on sisse lüli-tatud või kui masin ei ole veel päris seisma jäänud.

- Kui saag on sisse lülitatud, ei tohi töölaual enam küljenseina-dus- montaabi- või ettevalmistustöid teha.

- Lülitage jõhvaag alles siis sisse, kui olete kõik ebavajaliku (tööriistad, saepuru jne), välja arvatud töödeldav detail, koos hoidemehhanismide või aluspinnaga töölaualt eemaldanud.

⚠️ Sihtotstarbeline kasutamine

Masin vastab kehtivale EÜ masinadirektiivile.

- Masinat tohib kasutada ainult tehniliselt laitmatus korras, sihtotstarbeliselt, ohutusnõudeid ja ohtusid teavita-tubes ning kasutusjuhendist kinni pidades! Häired masina nõües, eriti need, mis võivad ohutust mõjutada, tuleb koheselt kõrvaldada (lasta)!

- Kinni tuleb pidada nii tootjapoolsetest ohutus-, ja hoolduseeskirjadest, kui ka tehnilistes andmetes ära toodud näitudest.

- Kohaldatavatest önnetuse ennetamise reeglitest ja muudest üldtunnustatud ohutusreeglitest tuleb kinni pidada.

- Masinat võivad kasutada, hooldada või parandada ainult need isikud, kes on masinaga kursis ja keda on võimalikest ohtudest teavitatud. Masina kallal tehtud omaalgatuslikud muudatused muudavad tootjapoolse vastutusese kehtetuks ning tootja ei vastuta ka omaalgatuslikest muudatustest tekkinud kahju eest.

- Masinat tohib kasutada vaid originaal-lisavarustuse ja tootjapoolsete originaaltööriistadega.

- Masinat ei tohi kasutada niiskes keskkonnas ega ka sütiti tivate vedelike või gaaside vahetus läheduses.

- Seadet ei tohi kasutada välitingimustes, kuna ilmastiku- ja keskkonnanõuded seda ei luba (nt: plahvatusohtlik atmosfäär äikse või vihma korral).

- Riietage ennast vastavalt: Ärge kandke laiade varrukatega riideid, kaelarätte, lipse, kette ega käevõrusid, mida töötav masin võiks oma liikumisega kaasa haarata.

- Kasutage alati oma isiklikke kaitsevahendeid: eeskirja-seadele vastavaid kaitseprille, õige suurusega töökindaid, sisemist või pealmist kõrvakaiset, vajadusel ka peakatet, mis juuksed kinni katab.

- Jälgige voolukaablit: seadme üles tõstmiseks või pistiku seinast välja tõmbamiseks ei tohi kunagi kaablist tõmmata, hoidke kaablit teravate nurkade, öli ja ülekuumenemise eest.

• Juhul kui on tarvis kasutada pikenduskaableid, kasutage

palun ainult kontrollitud tooteid.

• Hoiduge elektrilöökide eest: vältige kontakti maandatud detailidega nagu torud, küttekehad ja külmkapid.
• Igasugune kasutusjuhendit eirav kasutamine on mittesihtotstarbeline kasutus. Sellest tulenevate kahjude eest tootja ei vastuta, riski selle eest võtab enda kanda kasutaja ainuisikuliselt.

Jääkohud

Masin on valmistatud tehnoloogia hetkeseisu ja tunnustatud ohutusnõudeid arvestades. Siiski võib masinaga töötamisel esineda möningaid jääkohtusid.

• Voolust põhjustatud tervisekahjustused ebaõigete elektrikaablite kasutamisest.
• Jääkohtusid saab minimeerida kui “ohutusjuhise “sihtotstarbelist kasutust” ja kasutusjuhendit vaadel-dakse koos ja neist ka kinni peetakse.
• Ärge koormake seadet üle: liigse jõu kasutamine saagimisel viib saeketta kiire kahjustumiseni, mis omakorda vähendab seadme jõudlust ja lõiketäpsust.
• Vältige seadme juhuslikku käivitumist: seadme vooluvõrku ühendamisel ei tohi stardinuppu vajutada.

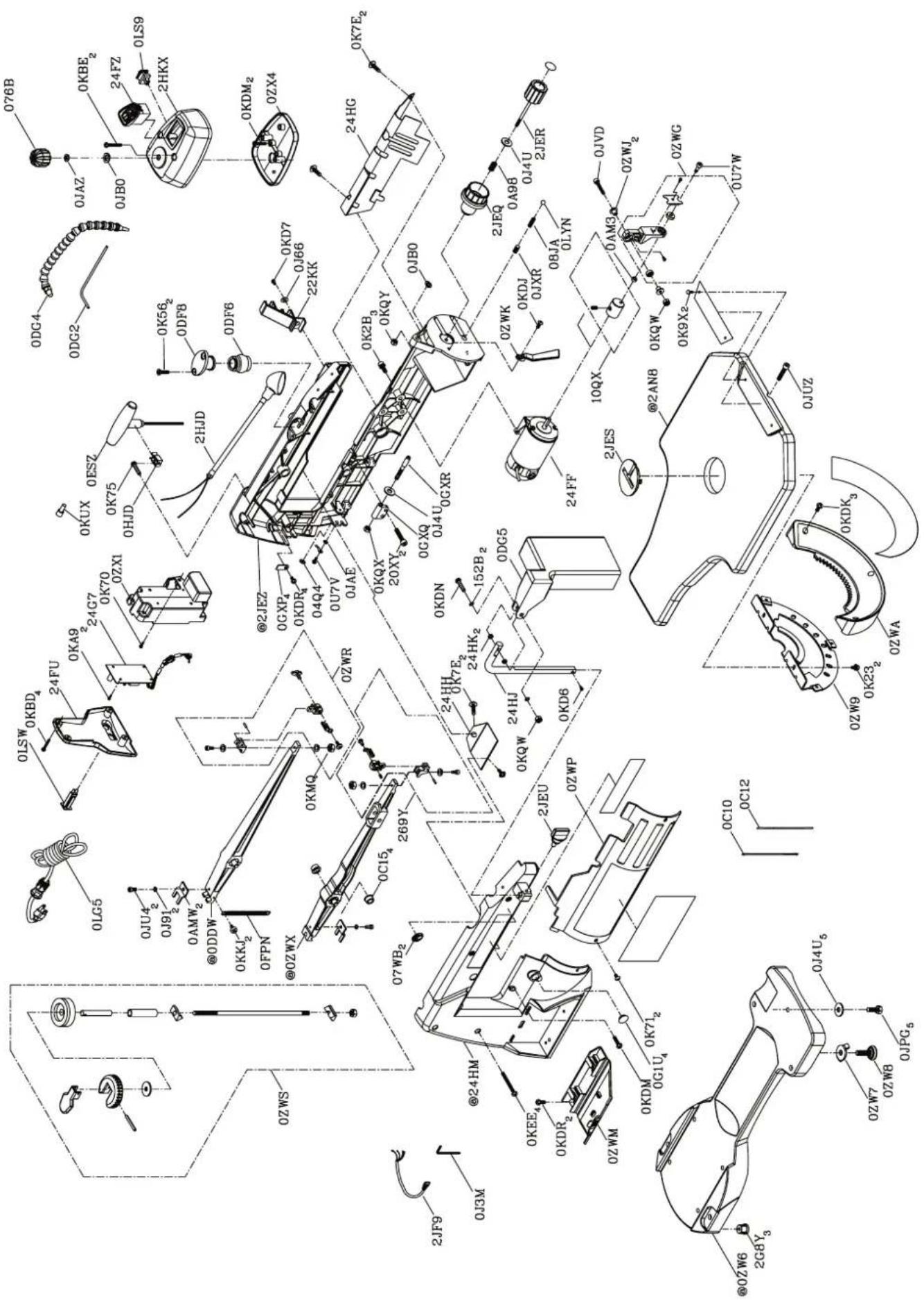

Koostisosad, joonis 1

1 Kiirpingulduskang
2 Painduv tolmupuhur
3 Saetera kaitse
4 Ülemine käepide
5 Sisse-/välja-lüliti (Ein/Aus)
6 Laua lukustusnupp
7 Töökoha valgustus
8 Imamisava
9 Astmeteta kiiruse reguleerimine
10 Saetera kaitse pingulduskruvi
11 Saetera hoiukarp
12 Kinnitusaugud
13 Töölaud
14 Pöördnupp kiirpingulduse avamiseks
15 Vahelaud

Montaap

Hoiatus: enda ohutuse tagamiseks lülitage seade vooluvõr-ku alles siis, kui olete kõik montaapitööd juba teostanud ja olete kasutusjuhendi koos ohutus- ja käsitsemisnõuetega läbi lugenud ja sellest aru saanud.

Saeterade külge monteerimine

Märkus: saetera hambad peavad alati olema allapoole suunatud, et vältida töödeldava detaili üles tõstmist.

Saeterade eemaldamine

a.) Ilma tihvtita saetera (joonis 1, 12, 13, 14)

• Saetera eemaldamiseks avage terapinguldus, tõstes sel-leks pingulduskangi üles (2). (Joonis 12)
• Avage ülemise terahoidja juures (4) liblikpolt (5). (Joonis 13)
• Kallutage lauda 45°. Avage tihvtikruvi (9), mis asub laua all vasakul pool alumist terahoidjat (8) (joonis 13), kasutades selleks T-kujulist sisevõtit.
• Eemaldage saetera (1) ülemise (4) ja alumise (8) terahoidja küljest, kasutades selleks ligipääsu (6) töölaual (7), seda ette poole tömmates ja üles tõstes 14)

Märkus: kuuskantpolt (6) vasakul küljel on möeldud peenhäälestuse tarbeks ja sealt reguleeritakse vaid natukene, kui saetera ei asetse töölauaga (3) paralleelselt. 13)

(Joonis

b.) Tihvtiga saetera (joonis 12, 14)

• Saetera eemaldamiseks avage terapinguldus, tõstes sel-leks kiirpingulduskangi üles (2, joonis 12). Kallutage töölaud 45° peale, et alumist terahoidjat näha. (Joonis 14)
• Suruge ülemist käepidet nõrgalt allapoole, et (1) ülemise terahoidja (4+5) küljest eemaldada. (Joonis 14)
  saetera

Saetera kaitse külge monteerimine (joonis 2)

• Avage saetera lukustusnupp (10, joonis 1).
• Pistke tugipulk (16) tugikinnitusse (15).
• Keerake saetera lukustuskruvi (10, joonis 1) kinni.
- Juhtige kruvi (14) läbi tugipulga augu (16) ja keerake see kinni.

⚠ Kasutuselevõtt

Kinnitage saag töölaua külge, joonis 16

• Sae ülesseadmiseks sobib köige paremini massiivne täispuidust töölaud, mitte nõrk puitkonstruktsioon, mille puhul võib tekkiv vibratsioon ja müra Teid segama hakata.
• Töölaua külge ühendamiseks vajalikud tööriistad, va väikevahendid, ei ole tarnepakendiga kaasas. Kasutage siiski järgneva suurusega vahendeid:
  1 - saag
  2 - vahtkummist alus
  3 - töölaud
  4 - lapiktihend
  5 – alusseib
  6 - kuuskantmutter
  7 - kontramutter
  8 - kuuskantmutrid

Koguste kirjeldus:

4 kuuskantkruvi 6 mm x pikkus
4 lapiktihendit (7 mm)
4 alusseibi (7 mm)
8 kuuskantmutrit (6 mm)
Asetage masin soovitud kohale ja märgistage kinnitusaugud aluspinnal, puurige 8 mm suurused augud ja kruvige saag poltidega laua külge kinni.
- Müra vähendav vahtkummist alus ei ole samuti tarne-pakendiga kaasas, kuid soovitame Teil tungivalt kasutada, et vibratsiooni ja müra nii madalal hoida kui võimalik. Ideaal-suurus 550 x 210 mm.

seda

Hoiatus: Masin peab olema maandatud.

Kui seade pole nõuetekohaselt maandatud, võib esineda elektrilöögi saamise oht. Jälgige et kasutatav pistikupesa oleks maandusega. Kahtluste korral pöörduge elektrikute poole.

Hoiatus: Pistikut vooluvõrku ühendades või seda välja tõmmates vältige kontakti pistiku klemmidega. Kontakt võib põhjustada tõsise elektrišoki.

Pikenduskaabli kasutamine

Pikenduskaabli kasutamine võib masina jõudlust vähendada. Masina jõudluse kao miinimumil hoidmiseks ning idootosi ülekuumenemise ja läbipõlemise vältimiseks laske kvalifitseeritud elektrikul end nõustada pikenduskaabli miinimumpikkuse osas.

Pikendusjuhe peab ühest otsast olema varustatud maandatud pistikuga, mis sobib kokku vooluvõrgu pistikupesaga. Juhtme teine ots peab olema ühendatud masina küljes oleva pistikupesaga. Juhul kui voolukaabel on saanud kannatada, pöörduge teeninduse töökotta.

Lauaplaadi seadistamine (joonis 6)

• Avaga laua lukustus ja seadke laud selliselt, et see oleks saeteraga enamvähem öige nurga all.
• Kasutage väiksemöödulist nurkkaliibrit, et laud saetera suhtes 90° nurga alla sättida.
• Niipea kui olete täpse seadistuse kätte saanud, keerake laua lukustus kinni.
• Avage kruvi, mis hoiab seierit (1) ja seadistage see 0° peale. Keerake kruvi kinni.

Tööjuhised

Masinaga töötamine

Enne masinaga tööle asumist veenduge, et olete järgneva info jõhvsae kohta läbi lugenud ja sellest aru saanud.

Painduv tolmupuhur (joonis 7)

Painduv puhuritoru (1) peab olema suunatud töödeldava detaili poole, et saagimisel tekkivat puru löike-teekonnalt ära puhuda.

Kiiruse muutmise lüliti (joonis 8)

Saag on varustatud keeratava nupuga, millest saab da kiirust ilma astmeteta (1). Saetera kiirust saab muuta lihtsalt vastavalt nuppu pöörates. Kiiruse suurendamiseks keerake kellaosuti liikumise suunas. Kiiruse vähendar seks keerake kellaosuti liikumisele vastupidises suunas.

Saeterade ja sisevõtme hoidmine (joonis 9)

• Saeterade hoidmise koht (1) asub sae taga vasakul. Sinna saab ka sisevõtmed hoiule panna.
• T-kujulise sisevõtme (2) hoidmise koht asub sae taga pa-remal.

Seadme käsitsemise põhitõed

Jõhvsaega on võimalik lõigata nii raadiusi kui ka kurve aga ka sirgelt ja nurga all. Enne seadme kasutuselevõttu peak-site tutvuma järgmiste tähtsate punktidega.

- Töödeldavat detaili tuleb saetera suunas juhtida käega.

- Saagimine toimub vaid siis, kui saetera liigub allasuunas.

- Liigutage puidudetaile aeglaselt vastu saetera, saetera hambad on väiksed ja lõikavad ainult allapoole liikudes.

- Kõik isikud, kes saega töötavad, peavad olema läbinud eelneva koolituse. Koolituse vältel võivad saeterad ker-gesti puruneda – seda juhul kui käsitseja ei ole saega veel tuttav.

- Saag sobib köige paremini detailide töötlemiseks, mille paksus jäab alla 2,5 cm.

- Juhul kui soovite saagida detaile, mille pakus 2,5 cm, siis liigutage puidudetaile saetera suunas eriti aeglaselt ning vältige järske kurve saetera purunemise vältimiseks.

- Aja möödudes saetera hambad nüristuvad; saetä tuleb vahetada. Saetera kestab täiskoormusel olenevalt puiduliigist 1/2 kuni 2 tundi.

- Saavutamaks täpset lõiketulemus, juhtige saetera alati suunal kuhu kulgeb ka puidu toim.

- Metalli ja mitteraudmetallide saagimiseks tuleb tada spetsiaalseid saeterasid, samuti tuleb alan

seadme töökiirust. Metalli lõikamisel kasutage saetera määrimiseks mesilasvaha.

Saagimine detaili sees (joonis 11)

• Puurige töödeldava detaili sisse 5 mm suurune auk.
• Avage kiirpingulduskang (1) ja eemaldage tera "Teravahetus".
• Asetage töödeldav auguga detail (4) töölaua peale vastava ava kohale (3).
• Paigaldage saetera (2) juhtides selle läbi töödeldava detaili augu ja lükake kiirpingulduskang (1) alla.
• Teostage nõuded 3 kuni 7 loetelust "Põhinõuded jõhvsae käsitsemisel".
• Lõpetanud saagimise detaili sees, lülitage masin välja, eemaldage saetera selle hoidjast ning võtke töödeldud detail töölaualt ära.

(2), vt

Saagimine nurga all (joonis 10)

Hoiatus: Seadme ootamatust käivitamisest tekkivate vigastuste vältimiseks veenduge, et masina liigutamise, seatera vahetamise või ka seadistamise ajal oleks lüliti alati välja-lülitatud asendis (sks. AUS) ja seadme pistik vooluvõrgust ræemjaldatud.

• Liigutage saetera kaitse (2) köige ülemisse asendisse, esmalt pingulduskruvi (3) avades ja siis sulgedes.
• Kallutage laud (4) soovitud nurga alla, avades selleks laua lukustusnupu (5) ning lükake laud soovitud nurga vallia, kasutades skaalat (6) ja osutit (7).
  • Keerake laua lukustuse nupp (5) taas kinni.
• Teostage nõuded 3 kuni 7 loetelust "Põhinõuded jõhvsae ni- käsitsemisel".

Teravahetus

Hoiatus: Vältimaks vigastusi seadme ootamatust käivitamisest, veenduge, et enne seatera vahetamist oleks lüliti alati välja lülituse asendis (sks. AUS) ja seadme pistik vooluvõrgust eemaldatud.

Elektriühendus

Voolukaableid tuleb reeglipäraselt üle kontrollida, et neil ei esineks vigastusi. Voolukaableid kontrollides veenduge, et voolukaabel oleks vooluvörgust eemaldatud.

Seadme elektrimootor on ühendatud ja tööks valmis.

Voolukaablid peavad vastama VDE ja DIN nõuetele. Kasutage ainult selliseid voolukaableid, mille tähistus on H 07 kurAN. Eeskirjad näevad ette, et voolukaablil peab kaablitiüüp olema selgelt trükitud.

Kliendipoolne vooluvõrgu ühendus ja pikendusjuhtmed peavad vastama neile nõuetele.

Olulised märkused

Hoiatus: Vältimaks elektrikahjustusi, tuleohtu või seadme kahjustusi, kasutage elektrikaitsmeid.

Antud seade on mõeldud tööks 230 V pingega. Lülitage sõletvaid 230 V pingega vooluvõrku. Kasutage 16 A kaitset või pingelülitit. Elektrilõökide ja põlengu vältimiseks vahetage kahjustatud või kulunud voolukaabel uue vastu välja. Mootori üle koormamisel lülitub seade ise välja. Pärast mõ-

terasidgast jahtumisaega (aeg võib varieeruda) saab mootori jälle sisse lülitada.

Vigastatud voolukaablid

Voolukaablitel võib tihti ette tulla isolatsioonikahjustusi. kaRõhjusteks võivad olla:

tada spetsiaalseid saeterasid, samuti tuleb alandada Kaablile peale surumine, kui kaabel on veetud läbi akna-

või usteavade.

• Murdekohad, kui kaabel on oskamatult veetud või kinnitatud.
  • Sisselõiked, kui kaablitest on üle söidetud.
  • Kaabli pistikupesast välja rebimine.
  • Isolatsiooni vananemisest tingitud mōrad.
  Vigastatud voolukaableid ei tohi seadme töös kuna isolatsiooni vigastus võib viia eluohtliku situatsiooni tekkimiseni.

Vahelduvvoolumootor

• Vörgupinge peab olema 220–240 volti
- Pikenduskaablitel pikkusega kuni 25 m peab olema 1,5 ruutmillimeetrit.

Elektrilisi ühendus- ja parandustöid tohivad teha vaid väljakoolitatud elektrikud.

Võimalike küsimuste puhul lisage palun järgnevad med:

• Mootori tootja
  • Mootori voolu liik
  • Masina tootjapoolsed andmed masina küljest
  • Tootja andmed mootorilt

⚠️ Hooldamine

Hoiatus: Ohutuse huvides lülitage saag enne hooldustööde läbi viimist alati välja ning eemaldage ka pistik vooluvõrgust.

Üldist

Töölaua vahakihi uuendamine muudab detaili liigutamise töölaual kergemaks.

Imamisotsik (joonis 15)

Imamisotsiku (1) külge sae paremal poolel võib dada imamistoru (ei sisaldu tarnepakendis). Kui peale on tekkinud liiga palju saepuru, siis kasutage selle eemaldamiseks kas märg- või kuivtolmuimejat, või avage sae paremal küljel asuvad kruvid. Enne masina käivitamist kinnitage metallplaat ja kruvid taas oma kohale. Niimoodi tagate oma sae kõrge tööjõudluse.

Mootor

Kui voolukaablil esineb rebimise tundemärke, lõikekah-justusi või muid kahjustusi, tuleb kaabel otsekohe välja vahetada. Mootori laagreid ja mootori sisedetaile mitte määrida!

Harjade kontrollimine

Uue masina puhul eemaldage katteplaat ja kontrollige mootori harjasid esimese 50 töötunni möödudes, hiljem pärast seda, kui uued harjad on külge monteeritud. Peale esimest kontrolli tuleb järgnevad kontrollid läbi viia iga kümne töötunni möödudes.

Kui süsinikosa on kulunud 6 mm pikkuseks või kui vedrud või traadid on põlenud või kannatada saanud, tuleb Teil mõlemad harjad ära vahetada. Kui harjad on pärast välja võtmist siiski kasutuskõlblikud, võib need taas külge monteerida.

Sae noka laagrid

Sae noka küljes asuvaid laagreid tuleb määrida iga 50 tunni järel. Toimige sealjuures järgnevalt (joonis 14).

• Keerake saag külje peale.
- Määrige varb ja pronksist laagrid kokku rohke öliga SAE 20 01.

• Jätke määrdeöli ööseks möjuma.
- Järgmisel päeval korrake määrimist sae teisel küljel.

EÜ vastavusdeklaratsioon

kasutadäesolevaga kinnitab scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, asukohaga Günzburger Str. 69; D-89335 Ichenhausen Saksamaa, et järgnevalt kirjeldatav seade on oma kontseptsioonilt ja ülesehituselt, nagu ka meie poolt turule toodud versioonis, vastavuses EÜ direktiividega.

ristlõige, kui masinal viiakse läbi omapoolseid muudatusi, kaotab eelnev deklaratsioon oma kehtivuse.

Masina kirjeldus

Jõhvaag

and-

Masina tüüp

deco 405

Kohaldatavad EÜ direktiivid

Kohalduvad ühtlustavad Euroopa normid, eriti EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3

Registreeritud:

Hoiatus: Ohutuse huvides lülitage saag enne parandustööde läbi viimist alati välja ning eemaldage pistik vooluvõrgust.

Viga Võimalik põhjus Vea kõrvaldamine
Saeterad murduvad Pinguldus vale Kinnitage terad õige pinge all
		Koormus liiga suur Juhtige töödeldavat detaili aeglasemalt
		Vale tüüpi saetera Kasutage õiget saetera
		Töödeldav detail ei liigu saetera suhtes otse
Mootor ei tööta Voolukaabel on katki Katkised osad välja vahetada
		Mootor on katki Helistage klienditeenindusse. Årge proovige mootorit ise parandada,parandusi peaksid teostama ainult kvalifitseeritud oskustöölised.
Vibratsioonid TÄHELEPANU: töötava sae korral tekib normaalkasutusel kerge vibratsioon	Saag valesti kokku pandud Sae montaabi kohta vt kasutusjuhendi öpetusi eespool.
	Ebasobiv seadme aluspind Mida raskem on töölaud,seda väiksem on vibratsioon.Saepuruplaadist töölaud vibreerib alati rohkem kui täispuidust töölaud.Valige tervet mõistust kasutades endale sobiv töölaud.
	Sae töölaud pole kinni kruvitud või asetseb sae mootori vastas	Sulgege sakiline kinnitus.
	Mootor pole kinni kruvitud Kruvige mootor kinni
Saetera liigub kõrvale Seadistus ei ole otse.	Kinnitus ei ole õigesti seadistatud Avage kruvid, millega saetera kinnitused on ühendatud. Viige kinnitused ühele joonele ja kruvige kinnitused taas kinni
