KASUTUSJUHEND ASP15ES SCHEPPACH

Vee- ja tolmuimejaTõlkimine juhiseid

Hoiatus! Võimalik mittetäitmise eest surmaoht, vigastuste ohtu või kahju näitaja! Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni! Kaitseklass II: Kõnealune märg-/kuivimur on kahekordselt isoleeritud ja seda ei pea maandatud pistikupessa ühendama. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

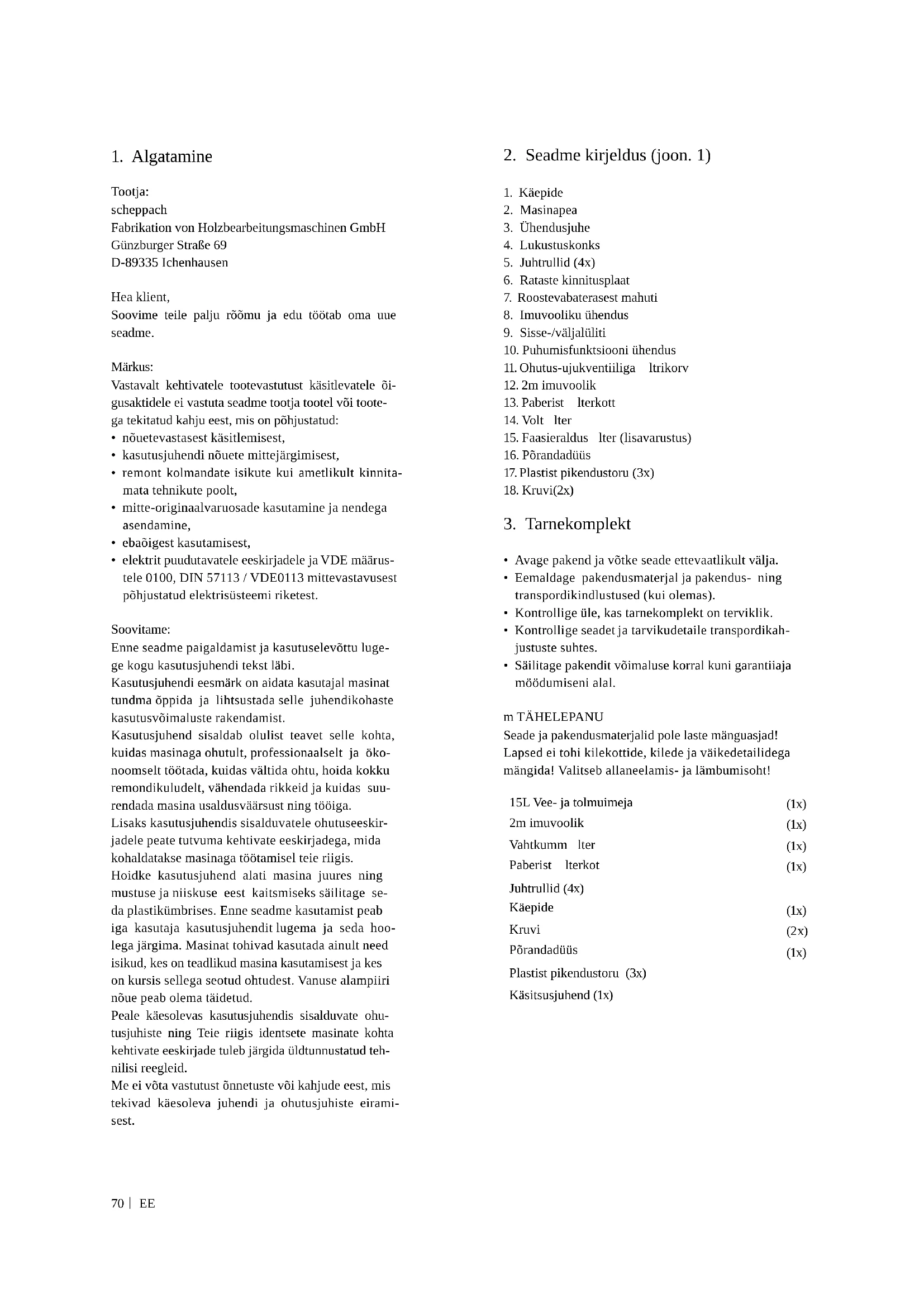

2. Seadme kirjeldus (joon. 1)

8. Imuvooliku ühendus

9. Sisse-/väljalüliti

10. Puhumisfunktsiooni ühendus

• Avage pakend ja võtke seade ettevaatlikult välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).

• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal. m TÄHELEPANU Seade ja pakendusmaterjalid pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht! 15L Vee- ja tolmuimeja (1x) 2m imuvoolik (1x) Vahtkummlter (1x) Paberist lterkot (1x) Juhtrullid (4x) Käepide (1x) Kruvi (2x) Põrandadüüs (1x) Plastist pikendustoru (3x) Käsitsusjuhend (1x)

Tootja: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Hea klient, Soovime teile palju rõõmu ja edu töötab oma uue seadme. Märkus: Vastavalt kehtivatele tootevastutust käsitlevatele õi- gusaktidele ei vastuta seadme tootja tootel või toote- ga tekitatud kahju eest, mis on põhjustatud:

• nõuetevastasest käsitlemisest,

• kasutusjuhendi nõuete mittejärgimisest,

• remont kolmandate isikute kui ametlikult kinnita- mata tehnikute poolt,

• mitte-originaalvaruosade kasutamine ja nendega asendamine,

• ebaõigest kasutamisest,

• elektrit puudutavatele eeskirjadele ja VDE määrus- tele 0100, DIN 57113 / VDE0113 mittevastavusest põhjustatud elektrisüsteemi riketest. Soovitame: Enne seadme paigaldamist ja kasutuselevõttu luge- ge kogu kasutusjuhendi tekst läbi. Kasutusjuhendi eesmärk on aidata kasutajal masinat tundma õppida ja lihtsustada selle juhendikohaste kasutusvõimaluste rakendamist. Kasutusjuhend sisaldab olulist teavet selle kohta, kuidas masinaga ohutult, professionaalselt ja öko- noomselt töötada, kuidas vältida ohtu, hoida kokku remondikuludelt, vähendada rikkeid ja kuidas suu- rendada masina usaldusväärsust ning tööiga. Lisaks kasutusjuhendis sisalduvatele ohutuseeskir- jadele peate tutvuma kehtivate eeskirjadega, mida kohaldatakse masinaga töötamisel teie riigis. Hoidke kasutusjuhend alati masina juures ning mustuse ja niiskuse eest kaitsmiseks säilitage se- da plastikümbrises. Enne seadme kasutamist peab iga kasutaja kasutusjuhendit lugema ja seda hoo- lega järgima. Masinat tohivad kasutada ainult need isikud, kes on teadlikud masina kasutamisest ja kes on kursis sellega seotud ohtudest. Vanuse alampiiri nõue peab olema täidetud. Peale käesolevas kasutusjuhendis sisalduvate ohu- tusjuhiste ning Teie riigis identsete masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud teh- nilisi reegleid. Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eirami- sest. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Lülitage masin pärast iga kasutamists ja enne iga puhastamist/hooldust välja.

• Tuleoht. Ärge imege masinasse põlevaid ega hõõ- guvaid esemeid.

• Plahvatusohtlikes piirkondades kasutamine on keelatud.

• Vahu tekkimise või vedeliku lekkimise korral lülita- ge masin kohe välja või tõmmake välja toitepistik!

• Ärge kasutage küürimisvahendeid ega klaasi- või universaalpuhastusvahendeid! Ärge sukeldage seadet kunagi vette. Mõned ained võivad imiõhu keerises moodustada plahvatusohtliku auru või gaasisegu! Ärge kunagi ka- sutage imurit järgmiste ainete eemaldamiseks:

• Plahvatusohtlikud või kergestisüttivad gaasid, ve- delikud ja tolm (reaktiivne tolm)

• Reaktiivne metallitolm (nt alumiinium, magneesi- um, tsink) ühenduses tugevasti leeliseliste ja hap- peliste puhastusvahenditega

• Lahjendamata kanged happed ja alused

• Orgaanilised lahused (nt bensiin, värvilahustid, at- setoon, kütteõli). Lisaks võivad need ained kahjustada seadme val- mistamisel kasutatud materjale. m Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib tea- tud tingimustel aktiivsete või passiivsete meditsiinilis- te implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja medit- siinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

6. Tehnilised andmed

Võrgupinge 220-240 V~ 50/60 Hz Võimsus 1200 W Veepaagi mahutavus 15 L Imuvõimsus 16-18 kPA Kaitseliik IPX4 Kaitseklass II

4. Otstarbekohane kasutamine

Vee- ja tolmuimeja sobib vee ja tolmu imemiseks vastavat ltrit kasutades. Seade ei ole ettenähtud süttivate, plahvatavate või terviseohtlike ainete ime- miseks. Masinat võib kasutada ainult ettenähtud otstarbel. Igasugune muul otstarbel kasutamine ei ole lubatud. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja, mitte tootja. Pidage meeles, et meie seadmed ei ole ette nähtud kommerts-, kutsealaseks ega tööstuslikuks kasuta- miseks. Kui seadet kasutatakse tööstuslikul või ärili- sel otstarbel või ka nendega võrdväärsetes tegevus- tes, kaotab meiepoolne garantii kehtivuse.

• Seadet tohib ühendada ainult vahelduvvoolutoite- ga. Pinge peab vastama seadme tüübisildil esita- tud pingele.

• Võrgupistikut ega pistikupesa ei tohi kunagi puu- tuda niiskete kätega.

• Võrgupistikut pistikupesast välja tõmmates ärge hoidke kinni ühenduskaablist.

• Enne igakordset kasutamist tuleb kontrollida, et võrgupistikuga toitejuhe oleks kahjustusteta. Kah- justatud toitejuhe lasta viivitamatult volitatud hool- dustöökojal/elektrikul välja vahetada.

• Elektriõnnetuste vältimiseks soovitame kasutada ettelülitatud rikkevoolu-kaitselülitiga (max 30 mA rakendumise nimivoolutugevusega) pistikupesi.

• Lülitage enne kõiki hooldustöid masin välja ja tõm- make võrgupistik välja.

• Remonditöid ja töid elektriliste komponentide juu- res tohib teha ainult volitatud hooldustöökoda. m HOIATUS

• Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed või kogemuste ja/või teadmisteta isikud; kui siis ainult nende ohutuse eest vastutava isiku järelevalve all või kui neid on õpetatud seadet kasutama ja nad on mõistnud sellest tulenevaid ohtusid.

• Lastel on lubatud kasutada seadet vaid juhul, kui nad on üle 8 aasta vanad ja kui nende üle teos- tab järelvalvet mõni nende ohutuse eest vastutav isik või on lapsed saanud temalt juhiseid seadme kasutamise kohta ja mõistnud sellega kaasnevaid ohtusid.

• Lapsed ei tohi seadmega mängida.

• Laste üle peab olema järelevalve tagamaks, et nad seadmega ei mängiks.

Puhumine: Ühendage imuvoolik (12) puhumisfunktsiooni ühen- duse (10) külge. Plastist pikendustoru (17), imuvooliku (12) ja põ- randadüüsi (16) monteerimine (joon. 3+11)

• Ühendage kokkupistetud plastist pikendustoru (17) imuvooliku (12) kaldus otsaga.

• Monteerige põrandadüüs (16) kokkupistetud plas- tist pikendustoru teise otsa külge. Imuvooliku (12) kaldus otsa saab kasutada vuugidüüsina.

m HOIATUS! Lülitage seade välja, kui märgimemisel tungib koos heitõhuga välja vedelikku või vahtu. Sisse-/väljalülitamine (joon. 12) Sisse-/väljalülitil (9) on kaks seadistust.

• Lülitusasend 0: Välja

• Lülitusasend II: Sisse Vajutage sisselülitamiseks sisse-/väljalülitit (9). Lüli- tusasend I: Sisse Vajutage seadme väljalülitamiseks uuesti sisse-/väl- jalülitit (9). Lülitusasend I Kuivimemine (joon. 3, 7, 8) Kasutage kuivimemiseks voltltrit (15). Täiendavalt saab kasutada paberist lterkotti (14). Sedasi jääb voltlter (15) kauem tolmuvabaks ja imemisvõimsus säilib pikemalt. Lisaks sellele hõlbustatakse tolmu utiliseerimist. Tehke alati kindlaks, et ltrid on korrektselt montee- ritud. Märgimemine (joon. 3, 6) Kasutage märgimemiseks vahtkummltrit (13). Tehke kindlaks, et vahtkummlter (13) on korrektselt mon- teeritud. Kui roostevabaterasest mahuti (7) on täis, siis sulgeb ohutus-ujukventiil (11) imemisava ja imemisprotse- duur katkestatakse. m TÄHELEPANU! Seade ei sobi põlemisvõimeliste vedelike äraimemi- seks. Kasutage märgimemiseks ainult kaasapandud vahtkummltrit (13). Võtke vedeliku eemaldamiseks masinapea (2) lukustuskonksude (4) avamise teel roostevabaterasest mahutilt (7) maha. Valage vedel jääk välja.

m TÄHELEPANU! Tehke enne kasutamist kindlaks, et seade on kor- rektselt ja täielikult monteeritud. Lahtipakkimine (joon. 1, 2, 3)

• Lukustage lukustuskonksud (4) lahti ja eemaldage masinapea (2). Tarvikud asuvad roostevabatera- sest mahutis (7). Ainult plastist pikendustorud (3x) (17) asuvad väljaspool roostevabaterasest mahutit (7) pakendis. Eemaldage kõik tarvikud roostevaba- terasest mahutist (7). Juhtrullide (5) montaaž (joon. 5)

• Pöörake roostevabast terasest mahutit (7) tagurpidi (masina pea (2) tuleb eemaldada).

• Suruge neli juhtrulli (5) rattapesa plaadi (6) avades- se. Masinapea (2) ja käepideme (1) montaaž (joon. 5)

• Pange masinapea (2) roostevabaterasest mahutile (7). Kindlustage masinapea (2) lukustuskonksu- dega (4). Pöörake masinapea (2) montaažil tähe- lepanu sellele, et lukustuskonksud (4) kseeruvad õigesti.

• Asetage käepide (1) masinapeale (2) ja kinnitage see kruvikeeraja abil (ei sisaldu tarnekomplektis) kahe kruviga (18). Vahtkummltri (13) montaaž (joon. 3, 6) Ärge kasutage seadet kunagi ilma ltrita! Tehke alati kindlaks, et ltrid on korrektselt monteeritud.

• Vahtkummltri (13) monteerimine: Märgimemiseks lükake kaasapandud vahtkummlter (13) ohu- tus-ujukventiiliga (11) ltrikorvile. Voltltri (15) montaaž (joon. 3, 7) Lükake kuivimemiseks voltlter (15) ohutus-ujuk- ventiiliga ltrikorvile (11). Voltlter (15) sobib ainult kuivimemiseks! Paberist lterkoti (14) montaaž (joon. 3, 8) Peene kuiva mustuse imemiseks soovitatakse kasu- tada täiendavalt paberist lterkotti (14).

• Lükake paberist lterkott (14) roostevabaterasest mahutis (7) imemisava kohale. Paberist lterkott (14) sobib ainult kuivimemiseks. Paberist lterkott (14) hõlbustab imetud tolmu utiliseerimist. Imuvooliku (12) monteerimine (joon. 3, 9, 10) Ühendage imuvoolik (12) olenevalt rakendusest märg- ja kuivimuril vastava ühenduse külge. Tolmu imemine: Ühendage imuvoolik (12) imuvooliku ühenduse (8) külge. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Installeeritud elektrimootor on käitusvalmis kujul kül- ge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja ka- sutatav pikendusjuhe peavad nendele eeskirjadele vastama. Kahjustatud elektriühendusjuhe Elektriühendusjuhtmetel tekivad sageli isolatsiooni- kahjustused. Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.

• Murdekohad ühendusjuhtme asjatundmatu kinnita- mise või vedamise tõttu.

• Sisselõikekohad ühendusjuhtmest ülesõitmise tõt- tu.

• Isolatsioonikahjustused seinapistikupesast väljare- bimise tõttu.

• Praod isolatsiooni vananemise tõttu. Selliselt kahjustatud elektriühendusjuhtmeid ei tohi ka- sutada ja on isolatsioonikahjustuste tõttu eluohtlikud. Kontrollige elektriühendusjuhtmed regulaarset kah- justuste suhtes üle. Pidage silmas, et ülekontrollimi- sel pole ühendusjuhe võrku ühendatud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid. Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik. Vahelduvvoolumootor

• Võrgupinge peab olema 230 V~.

• Kuni 25 m pikkused pikendusjuhtmed peavad ole- ma ristlõikega 1,5 ruutmillimeetrit. Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

12. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi väl- tida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest mater- jalidest nagu nt metallist ning plastmassidest. Suu- nake defektsed koostedetailid erijäätmete utiliseeri- misse. Küsige erialakauplusest või vallavalitsusest järele!

9. Puhastamine ja hooldus

m Hoiatus! Tõmmake enne igasuguseid seadistamisi, korras- hoiutöid ja parandamisi võrgupistik välja! Puhastamine Soovitatav on seade pärast igakordset kasutust pu- hastada. Ärge pihustage seadet veega üle ega pu- hastage seda voolava vee all. See võib elektrilööke põhjustada ja seadet kahjustada. Tühjendage roostevabaterasest mahuti (7) iga kord pärast käitamist: Võtke jääkvedeliku eemaldamiseks masinapea (2) lukustuskonksude (4) avamise teel roostevabaterasest mahutilt (7) maha. Valage vedel jääk välja. Puhastage mahuti niiske lapiga.

• Asendage täis paberist lterkott.

• Hoidke seade alati puhas. Ärge kasutage puhas- tusvahendeid või lahusteid.

• Hoidke ventilatsioonipilud alati puhtad ja vabad õlist ning mustusest.

• Puhastage seade pehme harja või niiske lapiga.

• Puhastage vahtkummlter (13) vähese määrdesee- biga voolava vee all ja laske sellel õhu käes kuiva- da. Hooldus Seade on hooldusvaba Hooldusteave Tuleb tähele panna, et selle toote korral esineb kasu- tamisest tulenevaid või loomulikke kulumisilminguid- järgmistel detailidel ning neid detaile käsitletakseku- lumaterjalina. Kuluosad*: Vahtkummlter, paberist lterkott, voltlter

Ladustage seadet ja tarvikuid pimedas, kuivas, kül- mumiskindlas ning lastele kättesaamatus kohas. Op- timaalne ladustamistemperatuur on 5 ja 30˚C vahel. Säilitage elektritööriista originaalpakendis. Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage tarvikut seadmel näidatud viisil. Säilitage käsitsemiskorraldust tööriista juures.

• Masinapea (2) ülaküljel asuvad neli süvendit, mil- lesse saab ladustamiseks paigaldada põrandadüü- si. Rullipesa plaadil (6) asuvad süvendid, millesse saab paigaldada plastist pikendustorud. (Joon. 13) Ülejäänud tarvikuid saab hoida roostevabaterasest mahutis (7). www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õi- guslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegeleva- test asutustest või oma prügiveoettevõttest. Vanad seadmed ei kuulu olmeprügisse! Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete di- rektiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Kõne- alune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarna- se toote ostmisel või kasutatud elektri- ja elektroo- nikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasuta- tud seadmetega võib potentsiaalselt ohtlike ainete tõttu, nagu need sageli kasutatud elektri- ja elektroo- nikaseadmetes sisalduvad, keskkonnale ning inimes- te tervisele negatiivset mõju avaldada.

13. Rikete kõrvaldamine

Rike Võimalik põhjus Abinõu Mootor ei tööta Kontrollige üle, kas võrgupistik on sisse pistetud Pistke võrgupistik jälle pistikupessa. Kontrollige üle, kas pistikupesas on voolu Kutsuge elektrik. Kontrollige üle, kas tolmuimuri sisse-/ väljalüliti on sisse lülitatud Lülitage sisse-/väljalüliti sisse. Vähendatud imemisvõimsus Hari on blokeeritud Lülitage tolmuimur välja, et blokaadid kõrvaldada. Tolmukott on tolmu täis Võtke tolmukott maha ja tühjendage. Filter on tolmu täis Võtke lter maha ja tühjendage. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
