KÄYTTÖOHJE ASP15ES SCHEPPACH

Märkä-kuivaimuriKäännös alkuperäisestä käyttöohjeesta

Laitteessa olevien merkkien selitys

Varoitus! Jos ohjeet laiminlyödään, seurauksena voi olla hengenvaara, vammautumisvaa- ra tai työkalun vioittuminen! Ennen käyttöönottoa lue käyttöohje ja turvallisuusohjeet ja noudata niitä! Suojausluokka II: Märkä-/kuivaimuri on kaksinkertaisesti eristetty, eikä sitä tarvitse liittää maadoitettuun pistorasiaan. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Sisällysluettelo: Sivu:

4. Määräystenmukainen käyttö ..................................................... 64

5. Turvallisuusmääräykset ............................................................. 64

12. Hävittäminen ja kierrätys ........................................................... 66

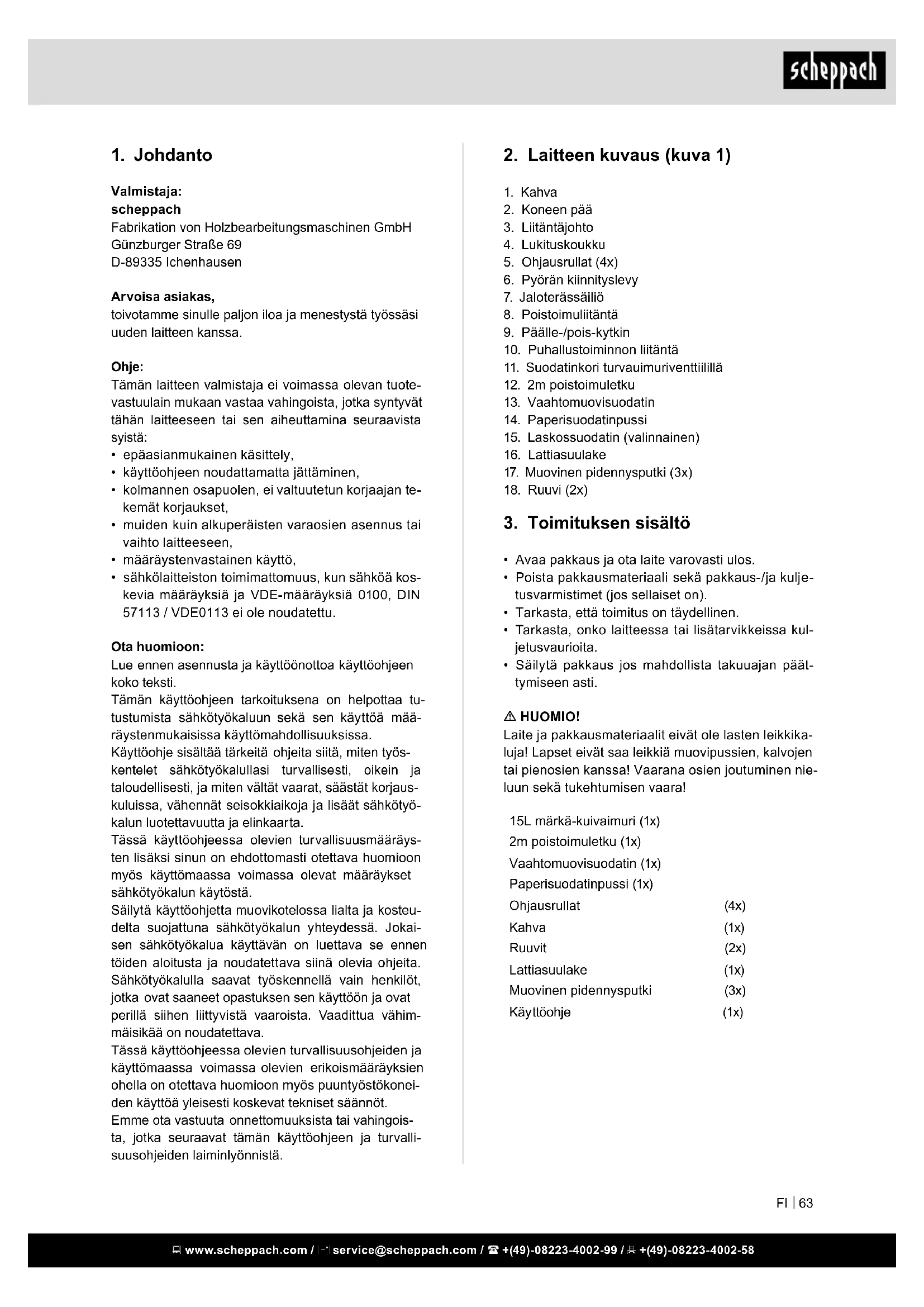

2. Laitteen kuvaus (kuva 1)

5. Ohjausrullat (4x)

6. Pyörän kiinnityslevy

8. Poistoimuliitäntä

9. Päälle-/pois-kytkin

10. Puhallustoiminnon liitäntä

11. Suodatinkori turvauimuriventtiilillä

12. 2m poistoimuletku

13. Vaahtomuovisuodatin

14. Paperisuodatinpussi

15. Laskossuodatin (valinnainen)

3. Toimituksen sisältö

• Avaa pakkaus ja ota laite varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus-/ja kulje- tusvarmistimet (jos sellaiset on).

• Tarkasta, että toimitus on täydellinen.

• Tarkasta, onko laitteessa tai lisätarvikkeissa kul- jetusvaurioita.

• Säilytä pakkaus jos mahdollista takuuajan päät- tymiseen asti. m HUOMIO! Laite ja pakkausmateriaalit eivät ole lasten leikkika- luja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nie- luun sekä tukehtumisen vaara! 15L märkä-kuivaimuri (1x) 2m poistoimuletku (1x) Vaahtomuovisuodatin (1x) Paperisuodatinpussi (1x) Ohjausrullat (4x) Kahva (1x) Ruuvit (2x) Lattiasuulake (1x) Muovinen pidennysputki (3x) Käyttöohje (1x)

Valmistaja: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Arvoisa asiakas, toivotamme sinulle paljon iloa ja menestystä työssäsi uuden laitteen kanssa. Ohje: Tämän laitteen valmistaja ei voimassa olevan tuote- vastuulain mukaan vastaa vahingoista, jotka syntyvät tähän laitteeseen tai sen aiheuttamina seuraavista syistä:

• epäasianmukainen käsittely,

• käyttöohjeen noudattamatta jättäminen,

• kolmannen osapuolen, ei valtuutetun korjaajan te- kemät korjaukset,

• muiden kuin alkuperäisten varaosien asennus tai vaihto laitteeseen,

• määräystenvastainen käyttö,

• sähkölaitteiston toimimattomuus, kun sähköä kos- kevia määräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei ole noudatettu. Ota huomioon: Lue ennen asennusta ja käyttöönottoa käyttöohjeen koko teksti. Tämän käyttöohjeen tarkoituksena on helpottaa tu- tustumista sähkötyökaluun sekä sen käyttöä mää- räystenmukaisissa käyttömahdollisuuksissa. Käyttöohje sisältää tärkeitä ohjeita siitä, miten työs- kentelet sähkötyökalullasi turvallisesti, oikein ja taloudellisesti, ja miten vältät vaarat, säästät korjaus- kuluissa, vähennät seisokkiaikoja ja lisäät sähkötyö- kalun luotettavuutta ja elinkaarta. Tässä käyttöohjeessa olevien turvallisuusmääräys- ten lisäksi sinun on ehdottomasti otettava huomioon myös käyttömaassa voimassa olevat määräykset sähkötyökalun käytöstä. Säilytä käyttöohjetta muovikotelossa lialta ja kosteu- delta suojattuna sähkötyökalun yhteydessä. Jokai- sen sähkötyökalua käyttävän on luettava se ennen töiden aloitusta ja noudatettava siinä olevia ohjeita. Sähkötyökalulla saavat työskennellä vain henkilöt, jotka ovat saaneet opastuksen sen käyttöön ja ovat perillä siihen liittyvistä vaaroista. Vaadittua vähim- mäisikää on noudatettava. Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaassa voimassa olevien erikoismääräyksien ohella on otettava huomioon myös puuntyöstökonei- den käyttöä yleisesti koskevat tekniset säännöt. Emme ota vastuuta onnettomuuksista tai vahingois- ta, jotka seuraavat tämän käyttöohjeen ja turvalli- suusohjeiden laiminlyönnistä. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Pidä pakkauskalvot lasten ulottumattomissa, tu- kahduttava vaara!

• Kytke laite pois päältä jokaisen käytön jälkeen ja ennen jokaista puhdistusta / huoltoa.

• Palovaara. Älä tyhjennä palavia tai hehkuvia esi- neitä.

• Käyttö räjähdysvaarallisissa tiloissa on kielletty.

• Jos vaahtoa kehittyy tai nestettä poistetaan, sam- muta laite välittömästi tai irrota pistoke pistorasias- ta!

• Älä käytä hioma-aineita, lasia tai monikäyttöisiä puhdistusaineita! Älä koskaan upota laitetta veteen Tietyt aineet voivat muodostaa räjähtäviä höyryjä tai seoksia pyörivän virtauksen seurauksena imuilman mukana! Älä koskaan lataa seuraavia ainesosia:

• räjähtävät tai palavat kaasut, nesteet ja pöly (reak- tiivinen pöly)

• Reaktiiviset metallipölyt (esim. Alumiini, magne- sium, sinkki) voimakkaasti emäksisillä ja hapanta puhdistusaineilla

• laimentamattomat, vahvat hapot ja emäkset

• Orgaaniset liuottimet (esim. Bensiini, väriaineet, asetoni, polttoöljy). Lisäksi nämä materiaalit voivat syövyttää laitteen käyttämiä materiaaleja. m VAROITUS! Tämä sähkötyökalu tuottaa käytön aikana sähkö- magneettisen kentän. Tämä kenttä voi määrätyis- sä olosuhteissa heikentää aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavan tai jopa kuolemaan johtavan loukkaantumisen vaaran välttämiseksi suosittelemme henkilöitä, joilla on lää- ketieteellinen implantti, neuvottelemaan lääkärinsä ja implantin valmistajan kanssa, ennen kuin he käyttä- vät sähkötyökalua.

Verkkojännite 220-240 V~ 50/60 Hz Teho 1200 W Vesisäiliön tilavuus 15 L Imuteho 16-18 kPA Kotelointiluokka IPX4 Suojaluokka II

4. Määräystenmukainen käyttö

Märkä-kuivaimuri sopii käytettäväksi märkä- ja kui- vaimuun käyttäen vastaavaa suodatinta. Laitetta ei ole tarkoitettu tulenarkojen, räjähdysalttiden tai terve- ydelle vaarallisten aineiden imemiseen. Konetta saa käyttää vain määräystenmukaiseen käyttöön. Mikään sen ylittävä käyttö ei ole määräys- tenmukaista käyttöä. Näin syntyvistä vahingoista ja loukkaantumisista vastaa käyttäjä itse, ei valmistaja. Ota huomioon, että laitteitamme ei määräystenmu- kaisessa käytössä ole tarkoitettu yritys-, ammattilais- tai teollisuuskäyttöön. Valmistajan takuu ja vastuu ei ole voimassa, jos laitetta käytetään yritystoiminnas- sa, käsityöläisammateissa tai teollisuudessa tai jos- sakin vastaavissa tehtävissä.

5. Turvallisuusmääräykset

• Liitä laite vain vaihtovirtaan.Jännitteen on oltava sama kuin laitteen tyyppikilvessä ilmoitettu jännite.

• Älä koskaan tartu märillä käsillä virtapistokkee- seen.

• Älä irrota verkkojohtoa pistokkeesta vetämällä joh- dosta.

• Tarkasta aina ennen käyttöä, että liitosjohto ja vir- tapistoke ovat ehjät. Anna valtuutetun asiakaspal- velun/sähköalan ammattilaisen välittömästi vaihtaa vaurioitunut liitosjohto.

• Sähkötapaturmien välttämiseksi suosittelemme käyttämään pistorasioita, joissa on esikytketyt virhevirran turvakytkimet (maks. 30 mA nimellis- laukaisuvirran voimakkuus).

• Kytke laite pois päältä ennen kaikkia hoito- ja huol- totöitä ja vedä virtapistoke irti pistorasiasta.

• Vain valtuutettu huoltoliike saa suorittaa korjaus- työt ja sähköisiin rakenneosiin kohdistuvat työt. m VAROITUS!

• Laitetta ei ole tarkoitettu henkilöille, joilla on rajoi- tetut fyysiset, sensoriset tai henkiset kyvyt tai joilla ei ole tarvittavia kokemuksia ja laitteita / taitietoa, ellei heidän turvallisuutensa valvonnasta ole an- nettu tai antanut heille tarvittavaa Käyttää laitteen käyttöohjeita.

• Vanhemmat lapset saavat käyttää laitetta vain, jos he ovat yli 8-vuotiaita ja turvallisuusneuvoston val- vonnassa tai hänelle on annettu ohjeita laitteesta.

• Lasten ei pidä pelata laitteen kanssa.

• Lapsia on valvottava, jotta varmistetaan, että ne eivät leiki laitteesta.

• Lapset eivät saa puhdistaa tai puhdistaa laitetta ilman valvontaa. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Puhaltaminen: Liitä poistoimuletku (12) puhallustoiminnon liitäntään (10). Muovisten poistoimuputkien (17), poistoimulet- kun (12) ja suuttimien asennus (16) (kuva 3, 11)

• Yhdistä koottu muovinen pidennysputki (17) pois- toimuletkun (12) viistoon päähän.

• Asenna lattiasuulake (16) kootun muovisen piden- nysputken toiseen päähän. Poistoimuletkun (12) viistoa päätä voidaan käyttää rakosuulakkeena.

m VAROITUS! Kytke laite pois päältä, jos märkäimussa poistoilman mukana tulee ulos nestettä tai vaahtoa. Kytkeminen päälle/pois (kuva 12) Päälle-/pois-kytkimellä (9) on kaksi asentoa

• Kytkimen asento 0: Pois

• Kytkimen asento I: Päälle Paina päälle-/pois-kytkintä (9) kytkeäksesi päälle. Paina päälle-/pois-kytkintä (9) uudelleen kytkeäksesi laitteen pois. Kuivaimurointi (kuva 3, 7, 8) Käytä laskossuodatinta (15) kuivaimurointiin. Lisäk- si voidaan käyttää paperisuodatinpussia (14). Näin laskossuodatin (15) pysyy pitempään pölyttömänä ja imuteho säilyy pitempään hyvänä. Lisäksi pölyn hävitys helpottuu. Varmista aina, että suodattimet on asennettu oikein. Märkäimurointi (kuva 3, 6) Käytä vaahtomuovisuodatinta (13) märkäimurointiin. Varmista, että vaahtomuovisuodatin (13) on asennet- tu oikein. Jos jaloterässäiliö (7) on täynnä, turvauimuriventtiili (11) sulkee imuaukon ja imurointi keskeytetään. m HUOMIO! Laite ei sovellu palavien nesteiden imurointiin. Käy- tä märkäimurointiin vain mukana toimitettua vaahto- muovisuodatinta (13). Nesteen poistamiseksi koneen pää (2) on otettava pois jaloterässäiliöstä (7) avaamalla lukituskoukku (4). Kaada nestejäämät pois.

m HUOMIO! Varmista ennen käyttöä, että laite on asennettu oi- kein ja täydellisesti. Purkaminen pakkauksesta (kuva 1, 2, 3)

• Avaa lukituskoukku (4) ja poista koneen pää (2). Li- sävaruste on jaloterässäiliössä (7). Vain muoviset pidennysputket (3x) (17) on pakattu jaloterässäiliön (7) ulkopuolelle. Poista kaikki tarvikkeet jaloteräs- säiliöstä (7). Ohjausrullien (5) asennus (kuva 4)

• Aseta jaloterässäiliö (7) pään päälle (koneen pää (2) on poistettava).

• Paina neljä ohjausrullaa (5) pyörän kiinnityskohdis- sa (6) oleviin aukkoihin. Koneen pään (2) ja kahvan asennus (1) (kuva 5)

• Aseta koneen pää (2) jaloterässäiliön (7) päälle. Varmista koneen pää (2) lukituskoukuilla (4). Kun asennat koneen pään (2), varmista, että lukituskou- kut (4) lukittuvat oikein.

• Aseta kahva (1) koneen pään (2) päälle ja kiinnitä se kahdella ruuvilla (18) käyttäen ruuvimeisseliä (ei sisälly toimitukseen). Vaahtomuovisuodattimen asennus (13) (kuva 3+6) Älä koskaan käytä laitetta ilman suodatinta! Varmista aina, että suodattimet on asennettu oikein.

• Vaahtomuovisuodattimen (13) asentaminen: Työn- nä märkäimua varten mukana toimitettu vaahto- muovisuodatin (13) suodatinkorin yli turvauimuri- venttiilin (11) kanssa. Laskossuodattimen (15) asennus (kuva 3, 7) Laita kuivaimurointia varten laskossuodatin (15) suo- datinkoriin turvauimuriventtiilin (11) kanssa. Laskos- suodatin (15) sopii vain kuivaimurointiin! Paperisuodatinpussin asennus (14) (kuva 3, 8) Hienon, kuivan lian imurointiin suosittelemme käyttä- mään paperisuodatinpussia (14).

• yönnä paperisuodatinpussi (14) jaloterässäiliössä (7) imuaukon yli. Paperisuodatinpussi (14) sopii vain kuivaimurointiin. Paperisuodatinpussi (14) hel- pottaa pois imuroidun pölyn hävittämistä. Poistoimuletkun (12) asennus (kuva 3, 9, 10) Liitä poistoimuletku (12) vastaavaan liitäntään mär- kä-/kuivaimurissa, halutun käyttösovelluksen mu- kaan. Pölyn imurointi: Liitä poistoimuletku (12) poistoimuletkun liitäntään (8). www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia VDE- ja DIN-määrä- yksiä. Asiakkaan tekemän virtaliitännän sekä käy- tetyn jatkojohdon täytyy vastata näitä määräyksiä. Viallinen sähköliitosjohto Sähkön liitosjohtoihin syntyy usein eristysvaurioita. Syynä siihen voi olla:

• Painalluskohdat, kun liitosjohdot viedään ikkunan tai ovenraon läpi.

• Taittumis kohdat, kun liitosjohto kiinnitetään tai oh- jataan epäasianmukaisesti.

• Leikkaantumis kohdat, kun liitosjohdon yli ajetaan.

• Eristysvauriot vedettäessä johto seinäpistorasias- ta.

• Eristeen vanhenemisesta johtuvat halkeamat. Tällaisia viallisia sähköliitosjohtoja ei saa käyttää, sil- lä ne ovat eristysvaurioiden takia hengenvaarallisia. Tarkasta sähkön liitosjohdot säännöllisesti vaurioi- den varalta. Varmista, että liitosjohto ei tarkastuksen aikana ole kiinni virtaverkossa. Sähkön liitosjohtojen on vastattava asiaankuuluvia VDE- ja DIN-määräyksiä. Käytä vain liitosjohtoja, joissa on merkintä H05VV-F. Tyyppimerkintä on pakollinen liitosjohdossa. Vaihtovirtamoottori

• Verkkojännitteen on oltava 230 V~ .

• Jatkojohtojen, joiden pituus on alle 25 m, läpimitan on oltava 1,5 neliömillimetriä. Sähkövarusteiden liitännän ja korjaukset saa tehdä vain sähköasentaja.

12. Hävittäminen ja kierrätys

Laite on pakkauksessa kuljetusvaurioiden ehkäisemi- seksi. Tämä pakkaus on raaka-ainetta ja siten uudel- leen käytettävissä tai se voidaan viedä kierrätykseen. Laite ja sen lisätarvikkeet koostuvat eri materiaaleis- ta, kuten esim. metallista ja muovista. Vie vialliset ra- kenneosat erikoisjätteen keräykseen. Kysy lisätietoja alan erikoisliikkeestä tai kunnanviras- tosta!

9. Puhdistus ja huolto

m VAROITUS! Irrota virtapistoke aina ennen säätötöitä, kunnostusta ja korjausta! Puhdistus Suosittelemme puhdistamaan laitteen aina käytön jälkeen. Älä suihkuta vettä laitteeseen äläkä puhdista sitä juoksevan veden alla. Se voi johtaa sähköiskuihin ja vahingoittaa laitetta. Tyhjennä jaloterässäiliö (7) käytön jälkeen: Jäännös- nesteen poistamiseksi koneen pää (2) on otettava pois jaloterässäiliöstä (7) avaamalla lukituskoukku (4). Kaada nestejäämät pois. Puhdista säiliö hieman kostutetulla pyyhkeellä.

• Vaihda täysinäinen paperisuodatinpussi

• Pidä laite aina puhtaana. Älä käytä mitään puhdis- tusaineita tai liuotinaineita.

• Pidä tuuletusraot aina puhtaina ja varmista, etteivät ne ole lian ja pölyn tukkimia.

• Puhdista laite pehmeällä harjalla tai hieman kostu- tetulla pyyhkeellä.

• Puhdista vaahtomuovisuodatin (13) pienellä mää- rällä saippuavettä juoksevan veden alla ja anna kuivua ilmassa. Huolto Laite on huoltovapaa. Asiakaspalvelutiedot Huomaa, että seuraaviin tämän tuotteen osiin kohdis- tuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Kuluvat osat*: Vaahtomuovisuodatin, Paperisuodatin- pussi, Laskossuodatin

• ei välttämättä kuulu toimitukseen!

Säilytä laitetta ja sen lisätarvikkeita pimeässä, kui- vassa ja jäätymättömässä paikassa, jonne lapsilla ei ole pääsyä. Optimaalinen varastointilämpötila on

Säilytä sähkötyökalua alkuperäisessä pakkaukses- saan. Peitä sähkötyökalu suojataksesi sen pölyltä ja kos- teudelta. Säilytä käyttöohje sähkötyökalun yhteydessä.

• Koneen pään (2) yläpuolella on neljä syvennystä, joihin lattiasuulake ja rakosuulake voidaan laittaa säilöön. Rullapidikkeissä (6) on syvennykset, joihin muoviset pidennysputket voidaan laittaa. (Kuva 13) Muita varusteita voidaan säilyttää jaloterässäiliös- sä (7). www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Epäasianmukaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympäristölle ja ihmisten terveydelle sähkö- ja elektroniikkalaitteiden usein sisältämien mahdollisten vaarallisten aineiden vuoksi. Lisäksi tuotteen asianmukainen hävitys edes- auttaa luonnollisten resurssien tehokasta hyödyntä- mistä. Tietoja vanhojen laitteiden keräyspisteistä saat kuntasi hallinnosta, julkisoikeudellisesta jäte- huollosta, valtuutetusta sähkö- ja elektroniikkalait- teiden hävityspisteestä tai jätelaitokselta. Vanhat laitteet eivät kuuluu kotitalousjätteeseen! Tämä symboli osoittaa, ettei tuotetta saa hä- vittää kotitalousjätteen seassa sähkö- ja elekt- roniikkalaitteiden hävittämistä koskevan direk- tiivin (2012/19/EU) ja kansallisten lakien mukaisesti. Tuote on toimitettava asianmukaiseen keräyspisteeseen. Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toimittamalla tuote valtuutettuun keräyspisteeseen sähkö- ja elekt- roniikkalaitteiden jälleenkäsittelyä varten.

13. Häiriöiden poistaminen

Häiriö Mahdollinen syy Poistaminen Moottori ei käy Tarkasta, onko verkkopistoke paikoillaan Aseta verkkopistoke pistorasiaan. Tarkasta, tuleeko pistorasiaan virtaa Kutsu sähköasentaja. Tarkasta onko pölynimurin virtakytkin päällä Kytke virtakytkin päälle. Vähentynyt imurointi teho Ovatko harjat tukkeutuneet Kytke pölyimuri päälle tukosten poistamiseksi. Onko pölysäiliö täynnä pölyä Irrota pölysäiliö ja tyhjennä se. Onko suodatin täynnä pölyä Irrota suodatin ja tyhjennä se. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
