NAUDOJIMO INSTRUKCIJA ASP15ES SCHEPPACH

Šlapiojo ir sausojo valymo siurblysVertimas originalios operacinės vadove

Paaiškinimas dėl dokumento simbolių

Dėmesio! Galimas nesilaikymo pavojus gyvybei, rizikos susižeisti ar sugadinti įrankį! Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės! II apsaugos klasė: šis plaunantis / sauso valymo siurblys yra dvigubai izoliuotas ir jo nereikia jungti į įžemintą kištukinį lizdą. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

9. Valymas ir techninė priežiūra .................................................... 80

12. Utilizavimas ir pakartotinis atgavimas ....................................... 80

2. Įrenginio aprašymas (1 pav.)

5. Kreipiamieji ritinėliai (4x)

6. Ratų tvirtinimo plokštė

7. Nerūdijančiojo plieno rezervuaras

8. Išsiurbimo žarnos jungtis

9. Įj./išj. jungiklis

10. Pūtimo funkcijos jungtis

11. Filtro krepšys su apsauginiu plūdiniu vožtuvu

12. 2 m išsiurbimo žarna

13. Putplasčio ltras

14. Popierinis ltruojantis maišelis

17. Plastikiniai ilginamieji vamzdžiai (3x)

• Atidarykite pakuotę ir atsargiai išimkite įrenginį.

• Nuimkite pakavimo medžiagą ir (jei yra) pakavimo ir transportavimo tvirtinimus.

• Patikrinkite ar komplekte yra visos dalys.

• Patikrinkite ar įrenginys ir priedai transportuojant nepažeisti.

• Jei įmanoma išsaugokite pakuotę kol baigsis ga- rantijos terminas. m DĖMESIO Įrenginys ir pakavimo medžiagos nėra žaislai vai- kams! Vaikams žaisti su plastmasiniais maišeliais, plėvele ir smulkiomis detalėmis negalima! Pavojus nuryti ir uždusti! 30L Šlapiojo ir sausojo valymo siurblys (1x) 3 m išsiurbimo žarna (1x) Putplasčio ltras (1x) Popierinis ltruojantis maišelis (1x) Kreipiamieji ritinėliai (4x) Rankena (1x) Varžtas (2x) Grindų antgalis (1x) Plastikiniai ilginamieji vamzdžiai (3x) Naudojimo instrukcija (1x)

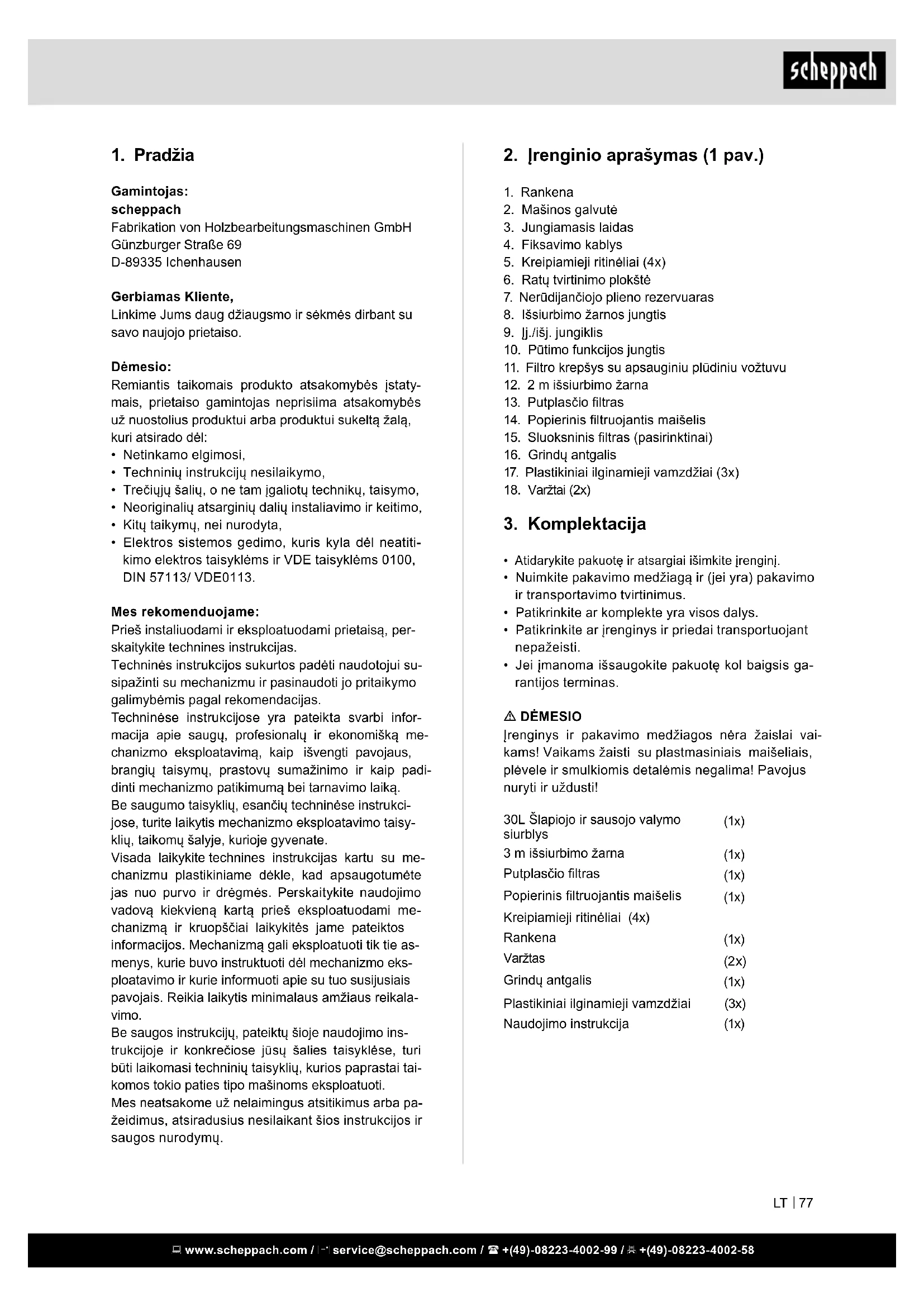

Gamintojas: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Gerbiamas Kliente, Linkime Jums daug džiaugsmo ir sėkmės dirbant su savo naujojo prietaiso. Dėmesio: Remiantis taikomais produkto atsakomybės įstaty- mais, prietaiso gamintojas neprisiima atsakomybės už nuostolius produktui arba produktui sukeltą žalą, kuri atsirado dėl:

• Techninių instrukcijų nesilaikymo,

• Trečiųjų šalių, o ne tam įgaliotų technikų, taisymo,

• Neoriginalių atsarginių dalių instaliavimo ir keitimo,

• Kitų taikymų, nei nurodyta,

• Elektros sistemos gedimo, kuris kyla dėl neatiti- kimo elektros taisyklėms ir VDE taisyklėms 0100, DIN 57113/ VDE0113. Mes rekomenduojame: Prieš instaliuodami ir eksploatuodami prietaisą, per- skaitykite technines instrukcijas. Techninės instrukcijos sukurtos padėti naudotojui su- sipažinti su mechanizmu ir pasinaudoti jo pritaikymo galimybėmis pagal rekomendacijas. Techninėse instrukcijose yra pateikta svarbi infor- macija apie saugų, profesionalų ir ekonomišką me- chanizmo eksploatavimą, kaip išvengti pavojaus, brangių taisymų, prastovų sumažinimo ir kaip padi- dinti mechanizmo patikimumą bei tarnavimo laiką. Be saugumo taisyklių, esančių techninėse instrukci- jose, turite laikytis mechanizmo eksploatavimo taisy- klių, taikomų šalyje, kurioje gyvenate. Visada laikykite technines instrukcijas kartu su me- chanizmu plastikiniame dėkle, kad apsaugotumėte jas nuo purvo ir drėgmės. Perskaitykite naudojimo vadovą kiekvieną kartą prieš eksploatuodami me- chanizmą ir kruopščiai laikykitės jame pateiktos informacijos. Mechanizmą gali eksploatuoti tik tie as- menys, kurie buvo instruktuoti dėl mechanizmo eks- ploatavimo ir kurie informuoti apie su tuo susijusiais pavojais. Reikia laikytis minimalaus amžiaus reikala- vimo. Be saugos instrukcijų, pateiktų šioje naudojimo ins- trukcijoje ir konkrečiose jūsų šalies taisyklėse, turi būti laikomasi techninių taisyklių, kurios paprastai tai- komos tokio paties tipo mašinoms eksploatuoti. Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su įrenginiu.

• Vaikai negali prietaiso valyti ir atlikti naudotojo vyk- domų techninės priežiūros darbų, jei jų neprižiūri kiti asmenys.

• Saugokite pakuotės plėveles nuo vaikų, galimas uždusimo pavojus!

• Išjunkite prietaisą prieš kiekvieną naudojimą ir va- lymą/techninę priežiūrą.

• Gaisro pavojus. Nesiurbkite degančių arba smilks- tančių daiktų.

• Draudžiama naudoti prietaisą sprogioje aplinkoje.

• Jei išsiskiria putos arba skystis, tuoj pat išjunkite prietaisą arba ištraukite tinklo kištuką!

• Nenaudokite šveitiklių, stiklo ar universalių valiklių! Prietaiso niekada nenardinkite į vandenį. Susimaišiusios su įtraukiamu oru tam tikros medžia- gos gali sudaryti sprogius garus arba mišinius. Jokiu būdu nesiurbkite šių medžiagų:

• Sprogių arba degių dujų, skysčių ir dulkių (reak- tyvių dulkių)

• Reaktyvių metalo dulkių (pvz., aliuminio, magnio, cinko) kartu su stipriai šarminiais arba rūgštiniais valikliais

• Neskiestų rūgščių ir šarmų

• Organinių tirpiklių (pvz., benzino, skiediklio, ace- tono, mazuto). Be to, šios medžiagos gali pažeisti medžiagas, iš kurių pagamintas prietaisas. m Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplin- kybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais reko- menduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

6. Techniniai duomenys

Tinklo įtampa 220-240 V~ 50/60 Hz Galia 1200 W Vandens talpyklos tūris 15 L Siurbiamoji galia 16-18 kPA Apsaugos laipsnis IPX4 Apsaugos klasė II

4. Saugos reikalavimai

Šlapio ir sauso valymo siurblys tinka sausam ir šla- piam valymui naudojant atitinkamus ltrus. Prietaisas nėra pritaikytas siurbti degias, sprogias arba sveika- tai pavojingas medžiagas. Prietaisą naudokite tik pagal paskirtį. Bet koks kitoks naudojimas laikomas naudojimu ne pagal paskirtį. Už pažeidimus, atsiradusius netinkamai naudojant prietaisą, atsako ne gamintojas, bet naudotojas ar- ba operatorius. Įsidėmėkite, kad mūsų prietaisai dėl savo konstrukci- jos nepritaikyti naudoti gamyboje, amatuose ar pra- monėje. Neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų, pramonės įmonėse ir panašiose veiklos srityse.

5. Saugos reikalavimai

• Prietaisą galima jungti tik į kintamosios srovės tin- klą. Įtampa turi atitikti prietaiso skydelyje nurodytą įtampą.

• Niekada nelieskite kištuko ir rozetės šlapiomis ran- komis.

• Netraukite tinklo kištuko iš rozetės laikydami už tinklo kabelio.

• Kiekvieną kartą prieš pradėdami naudoti prietaisą patikrinkite, ar nepažeistas elektros laidas. Pažeis- tą elektros laidą nedelsdami pakeiskite ocialioje klientų aptarnavimo tarnyboje/elektros prietaisų remonto dirbtuvėse.

• Kad išvengtumėte nelaimingų atsitikimų su elektra, rekomenduojame naudoti rozetes su jau įmontuotu apsauginiu laikinosios srovės jungikliu (maks. 30 mA vardinis pradinis srovės stiprumas).

• Prieš pradėdami įprastinės ir techninės priežiūros darbus, išjunkite prietaisą ir ištraukite iš lizdo tin- klo kištuką.

• Remonto darbus ir elektros įrangos darbus tinka- mai atlikti gali tik įgaliota klientų aptarnavimo tar- nyba. m ĮSPĖJIMAS

• Šis prietaisas nepritaikytas naudoti asmenims su zine, sensorine ar dvasine negalia arba asme- nims, neturintiems pakankamai reikiamos patirties ir (arba) žinių, nebent prižiūrint už saugą atsakin- gam asmeniui ir jam nurodant, kaip prietaisas turi būti naudojamas.

• Vaikai prietaisą gali naudoti, tik jei yra vyresni nei 8 metų ir atsakingas asmuo juos prižiūri arba duoda nuorodas, kaip naudoti prietaisą ir vaikai supranta prietaiso keliamus pavojus.

Dulkių siurbimas: Prijunkite išsiurbimo žarną (12) prie išsiurbimo žar- nos jungties (8). Pūtimas: Prijunkite išsiurbimo žarną (12) prie jungties su pūti- mo funkcija (10). Plastikinių ilginamųjų vamzdžių (17), išsiurbimo žarnos (12) ir dugno purkštuko (16) montavimas (3, 11 pav.)

• Sujunkite sumontuotą plastikinį ilginamąjį vamzdį (17) su įstrižu išsiurbimo žarnos (12) galu.

• Pritvirtinkite dugno purkštuką (16) prie kito sumon- tuoto plastikinio ilginamojo vamzdžio galo. Įstrižai nupjautą išsiurbimo žarnos (12) galą galima naudo- ti kaip plyšinį antgalį.

m ĮSPĖJIMAS! Išjunkite prietaisą, kai siurbiant šlapiuoju būdu su iš- trauktu oru pasklis skystis arba putos. Įjungimas / išjungimas (12 pav.) Įjungimo / išjungimo jungiklis (9) turi dvi padėtis.

• jungiklio padėtis 0: išj.

• jungiklio padėtis II: įj. Norėdami įjungti, paspauskite įjungimo / išjungimo jungiklį (9). I jungiklio padėtis: Įj. Norėdami išjungti prietaisą, aktyvinkite įj./išj. jungiklį (9) iš naujo. Sausasis siurbimas (3, 7, 8 pav.) Naudokite sluoksninį ltrą (15) sausajam siurbi- mui. Papildomai galima naudoti popierinį ltruojantį maišelį (14). Taip sluoksniniame ltre (15) ilgiau ne- bus dulkių ir ilgiau išliks siurbiamoji galia. Be to, bus lengviau utilizuoti dulkes. Visada užtikrinkite, kad ltrai būtų tinkamai sumon- tuoti. Siurbimas šlapiuoju būdu (3, 6 pav.) Šlapiajam siurbimui naudokite putplasčio ltrą (13). Įsitikinkite, kad putplasčio ltras (13) tinkamai sumon- tuotas. Jei nerūdijančio plieno rezervuaras (7) pilnas, apsau- ginis plūdinis vožtuvas (11) uždaro siurbimo angą ir siurbimo procesas nutraukiamas. m DĖMESIO! Prietaisas neskirtas degiems skysčiams siurbti. Šla- piajam siurbimui naudokite komplektacijoje esantį putplasčio ltrą (17). Norėdami pašalinti skystį, nuimkite mašinos galvutę (2) nuo nerūdijančiojo plieno rezervuaro (7), atidary- dami ksavimo kablį (4). Išpilkite skystus likučius.

m DĖMESIO! Prieš naudodami įsitikinkite, kad prietaisas tinkamai ir iki galo sumontuotas. Išpakavimas (1, 2, 3 pav.)

• Atksuokite ksavimo kablį (4) ir išmontuokite ma- šinos galvutę (2). Priedai yra nerūdijančiojo plieno rezervuare (7). Ne nerūdijančiojo plieno rezervuare (7), o pakuotėje yra tik plastikiniai ilginamieji vamz- džiai (3x) (17). Kreipiamųjų ritinėlių (5) montavimas (4 pav.)

• Pasukite nerūdijančio plieno talpyklą (7) aukštyn kojomis (reikia nuimti mašinos galvutę (2)).

• Įspauskite keturis kreipiamuosius ritinėlius (5) į ratų tvirtinimo plokštės (6) skyles. Mašinos galvutės (2) ir rankenos (1) montavimas (5 pav.)

• Uždėkite mašinos galvutę (2) ant nerūdijančiojo plieno rezervuaro (7). Užksuokite mašinos gal- vutę (2) ksavimo kabliu (4). Montuodami mašinos galvutę (2) atkreipkite dėmesį į tai, kad ksavimo kabliai (4) tinkamai užsiksuotų.

• Uždėkite rankenėlę (1) ant mašinos galvutės (2) ir pritvirtinkite ją dviem varžtais (18) atsuktuvu (neįei- na į komplektaciją). Putplasčio ltro (13) montavimas (3, 6 pav.) Niekada nenaudokite prietaiso be ltrų! Visada užti- krinkite, kad ltrai būtų tinkamai sumontuoti.

• Sumontuokite putplasčio ltrą (13): Norėdami siurb- ti šlapiuoju būdu, komplektacijoje esantį pultplasčio ltrą (13) užmaukite ant ltro krepšio su apsauginiu plūdiniu vožtuvu (11). Sluoksninio ltro (15) montavimas (3, 7 pav.) Sausajam siurbimui užmaukite sluoksninį ltrą (15) ant ltro krepšio su apsauginiu plūdiniu vožtuvu (11). Sluoksninis ltras (15) skirtas tik sausajam siurbimui! Popierinio ltruojančio maišelio (14) montavimas (3, 8 pav.) Smulkiems, sausiems nešvarumams siurbti reko- menduojame papildomai naudoti popierinį ltruojantį maišelį (14).

• Popierinį ltruojantį maišelį (14) užmaukite ant si- urbimo angos nerūdijančiojo plieno rezervuare (7). Popierinis ltruojantis maišelis (14) skirtas tik sausajam siurbimui. Naudojant popierinį ltruojantį maišelį (14), lengviau pašalinti susiurbtas dulkes. Išsiurbimo žarnos (12) montavimas (3, 9, 10 pav.) Atsižvelgdami į norimą naudojimą, prijunkite išsiur- bimo žarną (12) prie atitinkamos plaunančio / sauso valymo siurblio jungties. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Sumontuotas elektros variklis jau paruoštas naudo- jimui. Sujungimas atitinka galiojančias VDE ir DIN nuostatas. Kliento naudojamas tinklo prijungimas ir ilginimo kabeliai taip pat turi atitikti šias nuostatas. Sugadinti maitinimo kabeliai Maitinimo kabelių izoliacija būna gan dažnai apga- dinama. Tokie sugadinti maitinimo kabeliai neturi būti nau- dojami, dėl pažeistos izoliacijos jie kelia pavojų gy- vybei. Reguliariai tikrinkite ar nesugadinti maitinimo kabe- liai. Žiūrėkite, kad tikrinant maitinimo kabelius juose nebūtų įjungta tinklo srovė. Maitinimo kabeliai turi atitikti galiojančias VDE ir DIN nuostatas. Naudokite tik maitinimo kabelius, pažy- mėtus H05VV-F. Tokio tipo ženklinimas ant maitinimo kabelio yra pri- valomas. Kintamosios srovės variklis

• Tinklo įtampa turi būti 230 V.

• Ilginimo laidai iki 25 m turi būti 1,5 kvadratinio mili- metro skerspjūvio. Elektros įrangos prijungimą ir taisymą turi atlikti tik kvalikuotas elektrikas.

12. Utilizavimas ir pakartotinis

atgavimas Siekiant išvengti transportavimo pažeisimų, įrengi- nys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba grąžinti į medžiagų cirkuliacijos ciklą. Įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias kons- trukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba ben- drijos administracijos skyriuje!

9. Valymas ir techninė priežiūra

m ĮSPĖJIMAS! Prieš atliekant kokį nors nustatymą, taisymą ar prie- žiūrą, reikia ištraukti kištuką iš elektros lizdo! Valymas Po kiekvieno naudojimo rekomenduojame prietaisą išvalyti. Nepurkškite ant prietaiso vandens ir nevaly- kite jo po tekančiu vandeniu. Dėl to galimi elektros smūgiai ir gali būti apgadintas prietaisas. Po kiekvieno eksploatavimo ištuštinkite nerūdijan- čiojo plieno rezervuarą (7): Norėdami pašalinti likusį skystį, nuimkite mašinos galvutę (2) nuo nerūdijan- čiojo plieno rezervuaro (7), atidarydami ksavimo ka- blį (4). Išpilkite skystus likučius. Išvalykite rezervuarą drėgna šluoste.

• Pakeiskite pilną popierinį ltruojantį maišelį.

• Prietaisas visada turi būti švarus. Nenaudokite va- lymo priemonių arba tirpiklių.

• Vėdinimo plyšiai visada turi būti švarūs ir juose ne- turi būti nešvarumų bei dulkių.

• Visada valykite prietaisą minkštu šepečiu arba šiek tiek sudrėkinta šluoste. Išvalykite putplasčio ltrą (13) su šiek tiek skystojo muilo po tekančiu vandeniu ir palikite jį išdžiūti lauke.. Techninė priežiūra Prietaisui techninės priežiūros nereikia. Aptarnavimo informacija Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: Putplasčio ltras, popierinis ltruojantis maišelis, sluoksninis ltrasr

• netiekiamos kartu su prietaisu!

Laikykite įrenginį ir jo reikmenis tamsioje, sausoje ir neužšąlančioje bei vaikams neprieinamoje vietoje. Optimali sandėliavimo temperatūra yra 5 - 30˚C. Laikykite elektrinį įrankį originalioje pakuotėje. Apdenkite elektrinį įrankį, taip jį apsaugosite nuo dul- kių ir drėgmės. Įrenginio priedus laikykite prie prietaiso, kaip parody-

Naudojimo instrukciją laikykite kartu su elektriniu įrankiu.

• Mašinos galvutės (2) viršuje yra keturi įdubimai, ku- riuose dugno purkštuką galima pritvirtinti prie atra- minio mazgo. Ant ritinėlių tvirtinimo plokštės (6) yra įdubimai, kuriuose plastikinius ilginamuosius vamz- džius galite pritvirtinti prie atraminio mazgo. (13 pav.) Likusius priedus galite laikyti nerūdijančiojo plieno rezervuare (7). www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudojimo. Informa- cijos apie senų prietaisų surinkimo punktus. Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išve- žančioje bendrovėje. Nemeskite senų prietaisų į buitines atliekas! Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga- minio negalima mesti į buitines atliekas. Šį ga- minį reikia atiduoti į tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo vietą, ku- rioje paruošiami seni elektriniai ir elektroniniai prie- taisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuo- se, galimas neigiamas poveikis aplinkai ir žmonių sveikatai.

13. Gedimų šalinimas

Sutrikimas Galima priežastis Ką daryti Variklis neveikia Patikrinkite, ar įkištas tinklo kištukas Vėl įkiškite tinklo kištuką į kištukinį lizdą. Patikrinkite, ar tinklo kištukui tiekiama elektros srovė Iškvieskite elektriką. Patikrinkite, ar įjungtas dulkių siurblio įjungimo / išjungimo jungiklis Įjunkite įjungimo / išjungimo jungiklį. Sumažėjo siurbimo našumas Užblokuotas šepetys Išjunkite dulkių siurblį, kad pašalintumėte užblokavimo priežastį. Dulkių maišelis prisipildė dulkių Išmontuokite ir ištuštinkite dulkių maišelį. Filtras prisipildė dulkių Išmontuokite ir ištuštinkite ltrą. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
