NÁVOD K OBSLUZE ASP15ES SCHEPPACH

Vysavač pro vysávání zamokra i zasuchaPřeklad originálního návodu k obsluze

Mokro-suchý vysávačPreklad originálu návodu na obsluhu

Vysvětlení symbolů na přístroji

Pozor! Možná za nedodržení Nebezpečí ohrožení života, riziko zranění nebo poškození nářadí! Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní poky- ny. Třída ochrany II: Tento mokrý/suchý vysavač disponuje dvojitou izolací a nemusí se připojovat k uzemněné zásuvce. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

4. Použití podle účelu určení ......................................................... 36

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpeč- nostních pokynů.

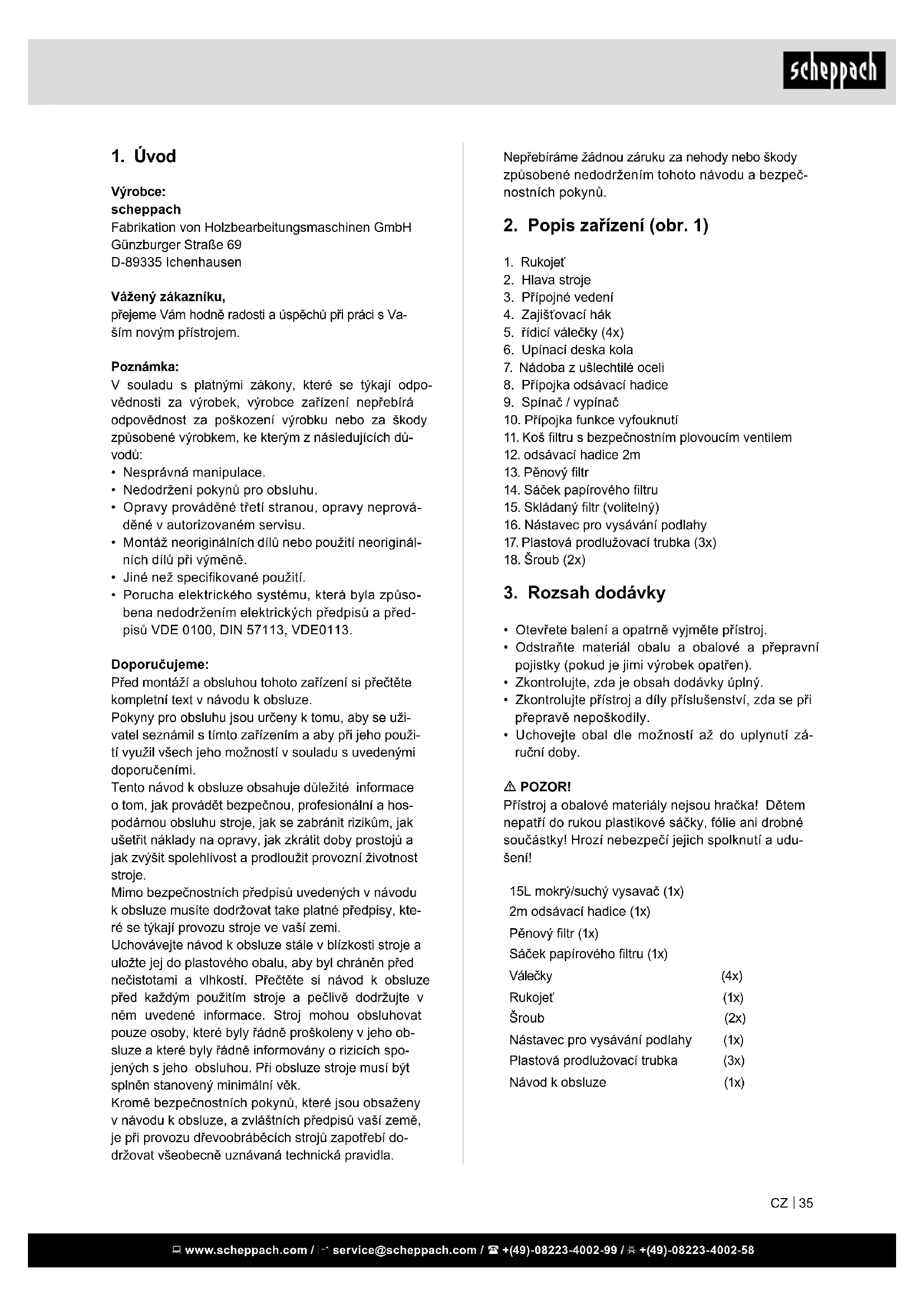

2. Popis zařízení (obr. 1)

5. řídicí válečky (4x)

8. Přípojka odsávací hadice

10. Přípojka funkce vyfouknutí

11. Koš ltru s bezpečnostním plovoucím ventilem

12. odsávací hadice 2m

14. Sáček papírového ltru

15. Skládaný ltr (volitelný)

16. Nástavec pro vysávání podlahy

17. Plastová prodlužovací trubka (3x)

• Otevřete balení a opatrně vyjměte přístroj.

• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je obsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.

• Uchovejte obal dle možností až do uplynutí zá- ruční doby. m POZOR! Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udu- šení! 15L mokrý/suchý vysavač (1x) 2m odsávací hadice (1x) Pěnový ltr (1x) Sáček papírového ltru (1x) Válečky (4x) Rukojeť (1x) Šroub (2x) Nástavec pro vysávání podlahy (1x) Plastová prodlužovací trubka (3x) Návod k obsluze (1x)

Výrobce: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazníku, přejeme Vám hodně radosti a úspěchů při práci s Va- ším novým přístrojem. Poznámka: V souladu s platnými zákony, které se týkají odpo- vědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících dů- vodů:

• Nesprávná manipulace.

• Nedodržení pokynů pro obsluhu.

• Opravy prováděné třetí stranou, opravy neprová- děné v autorizovaném servisu.

• Montáž neoriginálních dílů nebo použití neoriginál- ních dílů při výměně.

• Jiné než specikované použití.

• Porucha elektrického systému, která byla způso- bena nedodržením elektrických předpisů a před- pisů VDE 0100, DIN 57113, VDE0113. Doporučujeme: Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uži- vatel seznámil s tímto zařízením a aby při jeho použi- tí využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hos- podárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, kte- ré se týkají provozu stroje ve vaší zemi. Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho ob- sluze a které byly řádně informovány o rizicích spo- jených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk. Kromě bezpečnostních pokynů, které jsou obsaženy v návodu k obsluze, a zvláštních předpisů vaší země, je při provozu dřevoobráběcích strojů zapotřebí do- držovat všeobecně uznávaná technická pravidla. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Děti smí přístroj používat pouze tehdy, pokud jsou starší 8 let a pokud na jejich bezpečnost dohlíží příslušná osoba nebo pokud o ní získali pokyny, jak se přístroj používá a uvědomují si nebezpečím, která s používáním přístroje souvisí.

• Není dovoleno, aby si děti s přístrojem hrály.

• Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

• Čištění a údržbu přístroje nesmí provádět děti bez dozoru.

• Balicí fólii udržujte mimo dosah dětí, hrozí nebez- pečí udušení!

• Po každém použití a vždy před čištěním / údržbou zařízení vypněte.

• Nebezpečí požáru. Nevysávejte hořící či doutna- jící předměty.

• Nikdy nepracujte s vysokotlakým čističem v prosto- rách, ve kterých hrozí nebezpečí exploze!

• Přístroj bezpodmínečně okamžitě vypněte, začne- -li se tvořit pěna či uniká-li z přístroje kapalina!

• Nepoužívejte abrazivní čisticí prostředky, čističe na sklo nebo víceúčelové čističe! Přístroj nikdy ne- smíte ponořit do vody. V kontaktu s nasávaným vzduchem může u určitých látek dojít ke tvorbě explozivních par či směsí. Níže uvedené látky se nesmí nasávat:

• výbušné nebo hořlavé plyny, tekutiny a prach (re- aktivní prach)

• reaktivní kovový prach (např. hliník, hořčík, zinek) ve spojení se silně alkalickými a kyselými čisticí- mi prostředky

• nezředěné silné kyseliny a louhy

• organická rozpouštědla (např. benzin, ředidla ba- rev, aceton, topný olej). Kromě toho mohou tyto látky způsobit nežádoucí škody na materiálu přístroje. m UPOZORNĚNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtel- ných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

4. Použití podle účelu určení

Vysavač pro vysávání zasucha i zamokra je vhodný na vysávání zasucha i zamokra při použití přísluš- ného ltru. Přístroj není určen k vysávání hořlavých, výbušných nebo zdraví škodlivých látek. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neod- povídá použití podle účelu určení. Za z toho vyplý- vající škody nebo zranění všeho druhu ručí uživatel/ obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnosten- ských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

5. Bezpečnostní pokyny

• Přístroj zapojujte pouze na střídavý proud. Napětí musí být shodné s údaji o napětí na typovém štít- ku přístroje.

• Zástrčky a zásuvky se nikdy nedotýkejte mokrý- ma rukama.

• Síťovou zástrčku neodpojuje ze zásuvky taháním za síťový kabel.

• Před každým použitím přístroje zkontrolujte, zda napájecí vedení a zástrčka nejsou poškozeny. Po- škozené napájecí vedení je nutné nechat neprodle- ně vyměnit autorizovanou servisní službou, resp. odborníkem na elektrické přístroje.

• Abyste zabránili úrazům vlivem el. proudu, dopo- ručujeme používat zásuvky s předřazeným prou- dovým chráničem (jmenovitá hodnota síly proudu vypínacího mechanismu max. 30 mA).

• Než začnete provádět jakoukoliv péči nebo údrž- bu, zařízení vypněte a vytáhněte zástrčku ze sítě.

• Veškeré opravářské práce na elektrických částech přístroje smí provádět pouze autorizovaný zákaz- nický servis. m VAROVÁNÍ!

• Toto zařízení není určeno k tomu, aby je používaly osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zku- šeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bez- pečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet a uvědomují si nebez- pečích, která s používáním přístroje souvisí. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Montáž sáčku papírového ltru (14) (obr. 3, 8) K nasávání jemných, suchých nečistot se doporuču- je, dodatečně použít sáček papírového ltru (14).

• Sáček papírového ltru (14) nasuňte na sací otvor nádoby z ušlechtilé oceli (7). Sáček papírového ltru (14)je vhodný pouze k suchému sání. Sáček papírového ltru (14) ulehčuje likvidaci vysátého prachu. Namontujte odsávací hadici (12) (obr. 3, 9, 10) Napojte odsávací hadici (12) na odpovídající přípojku, dle požadované aplikace, na mokrý a suchý vysavač. Vysávání: Odsávací hadici (12) napojte na přípojku odsávací hadice (8). Foukání: Napojte odsávací hadici (12) na přípojku s funkcí pro- fouknutí (10). Namontujte plastovou prodlužovací trubku (17), odsávací hadici (12) a nástavec pro vysávání pod- lahy (16) (obr. 3+11)

• Propojte spojenou plastovou prodlužovací trubku se šikmým koncem odsávací hadice (12).

• Namontujte nástavec pro vysávání podlahy (16) na druhý konec spojené plastové prodlužovací trubky. Zešikmený konec odsávací hadice (12) lze použít jako štěrbinový nástavec.

m VÝSTRAHA! Vypněte přístroj, pokud při mokrém vysávání vystu- puje s odváděným vzduchem kapalina nebo pěna. Zapnutí/vypnutí (obr. 12) Spínač zap/vyp (9) má dvě nastavení

• Poloha spínače 0: Vyp

• Poloha spínače I: Zap Pro zapnutí stiskněte spínač zap/vyp (9). Poloha spí- nače I: Zap Pro vypnutí přístroje opětovně stiskněte spínač zap/ vyp (9). Poloha spínače 0: Vyp Suché vysávání (obr. 3, 7, 8) Použijte skládaný ltr (15) pro suché vysávání. Do- datečně můžete použít sáček papírového ltru (14). Tím zůstane skládaný ltr (15) déle bez prachu a sací výkon zachován. K tomu se zjednoduší likvidace prachu. Vždy zajistěte, aby byly ltry správně namontovány.

Síťové napětí 220-240 V~ 50/60 Hz Výkon 1200W Kapacita zásobníku na vodu 15L Odsávací výkon 16-18Kpa Druh krytí IPX4 Třída ochrany II

m POZOR! Před použitím zajistěte, aby byl přístroj správně a kompletně namontován. Vybalení (obr. 1, 2, 3)

• Odblokujte zajišťovací háky (4) a odstraňte hla- vu stroje (2). Příslušenství se nachází v nádobě z ušlechtilé oceli (7). Jen plastiková prodlužovací trubka (3x) (17) se nachází mimo nádobu z ušlech- tilé oceli (7) v balení. Odstraňte veškeré příslušen- ství z nádoby z ušlechtilé oceli (7). Montáž válečků (5) (obr. 4)

• Postavte nádobu z ušlechtilé oceli (7) na hlavu (hlava stroje (2) musí být odstraněna).

• Zatlačte čtyři řídicí válečky (5) do otvorů upínací desky kola (6). Montáž hlavy stroje (2) a rukojeť (1) (obr.5)

• Nasaďte hlavu stroje (2) na nádobu z ušlechtilé oceli (7). Zajistěte hlavu stroje (2) zajišťovacími háky (4). Při montáži hlavy stroje (2) dbejte na to, aby zajišťovací háky (4) správně zaskočily.

• Nasaďte úchyt (1) na hlavu stroje (2) a upevněte ji dvěma šrouby (18) pomocí šroubováku (není obsa- hem dodávky). Montáž pěnového ltru (13) (obr. 3, 6) Přístroj nikdy nepoužívejte bez ltru! Vždy zajistěte, aby byly ltry správně namontovány.

• Namontujte pěnový ltr (13): Pro mokré sání nasuň- te společně dodaný pěnový ltr (13) na koš ltru s bezpečnostním plovoucím ventilem(11). Montáž skládaného ltru (15) (obr. 3, 7) Pro suché sání nasuňte skládaný ltr (15) na koš ltru s bezpečnostním plovoucím ventilem (11). Skládaný ltr (15) je vhodný pouze pro suché sání! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dě- tí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem. Návod k obsluze uložte u přístroje.

• Na horní straně hlavy stroje (2) se nachází čtyři prohlubně ve kterých může být skladován násta- vec pro umístění podlahy. Na desce pro upevnění válečků (6) se nachází prohlubně, ve kterých může být skladována prodlužovací plastová trubka. (obr. 13)

• Zbylé příslušenství můžete ukládat do nádoby z ušlechtilé oceli (7).

11. Elektrická přípojka

Instalovaný elektromotor je zabudován v provo- zuschopném stavu. Přípojka musí odpovídat přísluš- ným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zá- kazníka i použité prodlužovací kabely. Vadný elektrický přívodní kabel U elektrických přívodních kabelů často dochází k po- škození izolace. Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden ok- nem nebo štěrbinou ve dveřích.

• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.

• Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytrhnutí z elektrické zá- suvky ve stěně.

• Protržení v důsledku stárnutí izolace. Tyto vadné elektrické přívodní kabely nesmí být po- užívány a kvůli poškození izolace jsou životu nebez- pečné. Pravidelně kontrolujte poškození elektrických přívod- ních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě. Elektrické přívodní kabely musí odpovídat přísluš- ným předpisům VDE a DIN. Používejte pouze pří- vodní kabely s označením H 07 RN. Uvedení typového označení na přívodním kabelu je povinné. Motor na střídavý proud

• Napětí v síti musí činit 230 V~

• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního. Připojení a opravy elektrického vybavení mohou pro- vádět pouze odborní elektrikáři. Mokré vysávání (obrázek 3, 6) Pro mokré vysávání použijte pěnový ltr (13). Zajistě- te, aby byl pěnový ltr (13) správně namontován. Je-li nádoba z ušlechtilé oceli (7) plná, zavře bez- pečnostní plovoucí ventil (11) sací otvor a přeruší se proces sání. m POZOR! Přístroj se nehodí k vysávání hořlavých kapalin. Pro mokré vysávání použijte pouze společně dodaný pě- nový ltr (13). Pro odstranění vysáté kapaliny z nádo- by z ušlechtilé oceli, odeberte hlavu stroje (2) otevře- ním zajišťovacích háků (4) z nádoby z ušlechtilé oceli (7). Vylijte kapalné zbytky.

m UPOZORNĚNÍ! Před každým nastavením, údržbou nebo opravou vy- táhněte síťovou zástrčku! Čištění Doporučujeme vyčistit přístroj po každém použití. Ne- stříkejte na přístroj vodou a nečistěte jej pod tekoucí vodou. To může vést k úderům elektrickým proudem a poškodit přístroj. Vyprázdněte nádobu z nerezové oceli (7) po každém provozu: Pro odstranění vysáté kapaliny z nádoby z ušlechtilé oceli, odeberte hlavu stroje (2) otevřením zajišťovacích háků (4) z nádoby z ušlechtilé oceli (7). Vylijte kapalné zbytky. Vyčistěte nádobu lehce vlh- kým hadříkem.

• Nahraďte plný sáček papírového ltru

• Přístroj vždy udržujte v čistotě. Nepoužívejte čisticí prostředky nebo rozpouštědla.

• Ventilační štěrbiny vždy udržujte čisté a bez pra- chu.

• Přístroj vyčistěte jen měkkým kartáčkem nebo leh- ce vlhkým hadříkem.

• Vyčistěte pěnový ltr (13) s trochou tekutého mý- dla pod tekoucí vodou a nechte jej na vzduchu vy- schnout. Údržba Přístroj nevyžaduje údržbu. Servisní informace Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Rychle opotřebitelné díly*: Pěnový ltr, Sáček papíro- vého ltru, Skládaný ltr

• není nutně obsaženo v rozsahu dodávky! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

To lze provést například vrácením při nákupu po- dobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektric- kých a elektronických zařízení. Nesprávné zachá- zení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v od- padních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpad- ní zařízení můžete získat u svého magistrátu, veřej- noprávní instituce pro nakládání s odpady, autorizo- vaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

12. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno po- škození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirku- lace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství! Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem! Tento symbol upozorňuje, že tento výrobek nesmí být podle směrnice o odpadních elek- trických a elektronických zařízeních (2012/19/ EU) a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být ode- vzdán ve sběrném středisku určeném k tomuto úče- lu.

13. Odstraňování závad

Porucha Možná příčina Řešení Motor se nerozběhne Zkontrolujte, je zasunutá zástrčka Síťovou zástrčku znovu zasuňte do zásuvky. Zkontrolujte, je v zásuvce proud Zavolejte elektrikáře. Zkontrolujte, je zapnutý spínač/ vypínač vysavače Zapněte spínač/vypínač. Snížený odsávací výkon Zablokovaný kartáč Pro odstranění zablokování vysavač vypněte. Není sáček na prach plný prachu Sáček na prach vyjměte a vyprázdněte. Není ltr plný prachu Vyjměte a vyprázdněte ltr. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
