KASUTUSJUHEND KM 9060 R G Kärcher

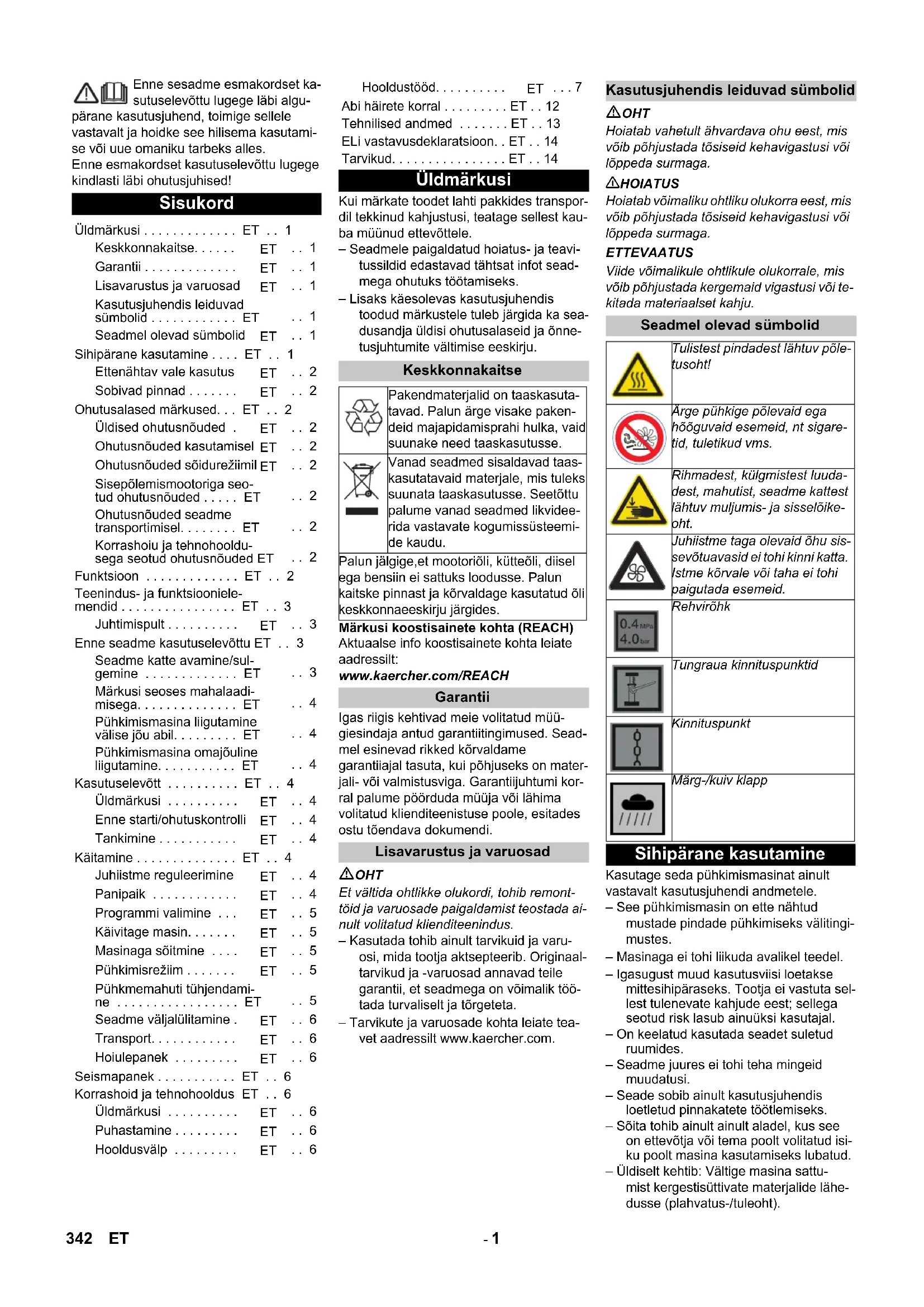

4.762-441.0 Приставка гуми от плътна гума 2.641-129.0 Приставка странич- ни метли отляво 2.644-268.0 Приставка лампа за кръгово осветяване 2.643-887.0 Комплект носачи за метли Homebase 4.035-523.0 Комплект щипци за груби замърсявания Homebase 4.035-524.0 341BG- 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutami- se või uue omaniku tarbeks alles. Enne esmakordset kasutuselevõttu lugege kindlasti läbi ohutusjuhised! Kui märkate toodet lahti pakkides transpor- dil tekkinud kahjustusi, teatage sellest kau- ba müünud ettevõttele. – Seadmele paigaldatud hoiatus- ja teavi- tussildid edastavad tähtsat infot sead- mega ohutuks töötamiseks. – Lisaks käesolevas kasutusjuhendis toodud märkustele tuleb järgida ka sea- dusandja üldisi ohutusalaseid ja õnne- tusjuhtumite vältimise eeskirju. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või valmistusviga. Garantiijuhtumi kor- ral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi. OHT Et vältida ohtlikke olukordi, tohib remont- töid ja varuosade paigaldamist teostada ai- nult volitatud klienditeenindus. – Kasutada tohib ainult tarvikuid ja varu- osi, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik töö- tada turvaliselt ja tõrgeteta. – Tarvikute ja varuosade kohta leiate tea- vet aadressilt www.kaercher.com. OHT Hoiatab vahetult ähvardava ohu eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Hoiatab võimaliku ohtliku olukorra eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergemaid vigastusi või te- kitada materiaalset kahju. Kasutage seda pühkimismasinat ainult vastavalt kasutusjuhendi andmetele. – See pühkimismasin on ette nähtud mustade pindade pühkimiseks välitingi- mustes. – Masinaga ei tohi liikuda avalikel teedel. – Igasugust muud kasutusviisi loetakse mittesihipäraseks. Tootja ei vastuta sel- lest tulenevate kahjude eest; sellega seotud risk lasub ainuüksi kasutajal. – On keelatud kasutada seadet suletud ruumides. – Seadme juures ei tohi teha mingeid muudatusi. – Seade sobib ainult kasutusjuhendis loetletud pinnakatete töötlemiseks. – Sõita tohib ainult ainult aladel, kus see on ettevõtja või tema poolt volitatud isi- ku poolt masina kasutamiseks lubatud. – Üldiselt kehtib: Vältige masina sattu- mist kergestisüttivate materjalide lähe- dusse (plahvatus-/tuleoht). Sisukord Üldmärkusi . . . . . . . . . . . . . ET . . 1 Keskkonnakaitse. . . . . .

Kasutusjuhendis leiduvad sümbolid . . . . . . . . . . . . ET

Seadmel olevad sümbolid

Sihipärane kasutamine . . . . ET . . 1 Ettenähtav vale kasutus

Ohutusalased märkused. . . ET . . 2 Üldised ohutusnõuded .

Ohutusnõuded kasutamisel

Ohutusnõuded sõidurežiimil

Sisepõlemismootoriga seo- tud ohutusnõuded . . . . . ET

Ohutusnõuded seadme transportimisel. . . . . . . . ET

Korrashoiu ja tehnohooldu- sega seotud ohutusnõuded ET

Funktsioon . . . . . . . . . . . . . ET . . 2 Teenindus- ja funktsiooniele- mendid . . . . . . . . . . . . . . . . ET . . 3 Juhtimispult . . . . . . . . . .

Pühkimismasina liigutamine välise jõu abil. . . . . . . . . ET

Pühkimismasina omajõuline liigutamine. . . . . . . . . . . ET

Kasutuselevõtt . . . . . . . . . . ET . . 4 Üldmärkusi . . . . . . . . . .

Masinaga sõitmine . . . .

Seadme väljalülitamine .

• Abi häirete korral
• ET Tehnilised andmed p. 12
• ET ELi vastavusdeklaratsioon p. 13
• ET Tarvikud p. 14
• ET Üldmärkusi Keskkonnakaitse Pakendmaterjalid on taaskasuta- tavad. Palun ärge visake paken- deid majapidamisprahi hulka, vaid suunake need taaskasutusse. Vanad seadmed sisaldavad taas- kasutatavaid materjale, mis tuleks suunata taaskasutusse. Seetõttu palume vanad seadmed likvidee- rida vastavate kogumissüsteemi- de kaudu. Palun jälgige,et mootoriõli, kütteõli, diisel ega bensiin ei sattuks loodusse. Palun kaitske pinnast ja kõrvaldage kasutatud õli keskkonnaeeskirju järgides. Garantii Lisavarustus ja varuosad Kasutusjuhendis leiduvad sümbolid Seadmel olevad sümbolid Tulistest pindadest lähtuv põle- tusoht! Ärge pühkige põlevaid ega hõõguvaid esemeid, nt sigare- tid, tuletikud vms. Rihmadest, külgmistest luuda- dest, mahutist, seadme kattest lähtuv muljumis- ja sisselõike- oht. Juhiistme taga olevaid õhu sis- sevõtuavasid ei tohi kinni katta. Istme kõrvale või taha ei tohi paigutada esemeid. Rehvirõhk Tungraua kinnituspunktid Kinnituspunkt Märg-/kuiv klapp Sihipärane kasutamine 342 ET- 2 – Mitte kunagi ei tohi seadmesse pühki- da/imeda plahvatusohtlikke vedelikke, tuleohtlikke gaase ega lahjendamata happeid ja lahusteid! Selliste hulka kuu- luvad bensiin, värvilahustid või kütteõli, mis võivad imemisõhu keerises moo- dustada plahvatusohtlikke aurusid või segusid, samuti kuuluvad sellesse gruppi atsetoon, lahjendamata happed ja lahustid, sest need võivad rikkuda seadme valmistamiseks kasutatud ma- terjale. – Ärge kunagi pühkige/koguge reaktiivset metallitolmu (nt alumiinium, magneesi- um, tsink), need moodustavad ühendu- ses tugevasti leeliseliste või happeliste puhastusvahenditega plahvatusohtlik- ke gaase. – Seade ei sobi tervisele ohtlike ainete pühkimiseks. – Ärge pühkige/imege masinasse põle- vaid ega hõõguvaid esemeid. – On keelatud viibida ohualas. On keela- tud kasutada seadet ruumides, kus võib esineda plahvatusohtu. – Ei ole lubatud võtta kaasa teisi inimesi. – Esemete lükkamine/tõmbamine või transportimine ei ole selle seadme abil lubatud. – Asfalt – Tööstuspinnad – Valatud põrandad – Betoon – Sillutiskivid – Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. – Seadme kasutamisel ohtlikes piirkon- dades (nt tanklates) tuleb järgida asja- kohaseid ohutuseeskirju. On keelatud kasutada seadet ruumides, kus võib esineda plahvatusohtu. – Käitaja peab seadet kasutama sihipära- selt. Arvestama peab kohapeal valitse- vate oludega ning töötamisel seadmega tuleb silmas pidada kolman- daid isikuid, eriti lapsi. – Enne töö algust peab operaator veen- duma, et kõik kaitseseadised on nõue- tekohaselt paigaldatud ja toimivad. – Seadme operaator vastutab teiste ini- meste ja nende omandiga juhtunud õn- netuste eest. – Veenduge, et operaator kannaks liibu- vaid rõivaid. Kandke tugevaid jalatseid ja vältige avaralõikelisi rõivaid. – Enne sõidu alustamist kontrollige lähi- ümbrust (nt lapsed). Veenduge, et näh- tavus oleks piisav! – Ärge kunagi jätke masinat järelvalveta, kui mootor töötab. Operaator tohib ma- sinast lahkuda alles siis, kui mootor sei- sab, masin on kindlustatud iseenesliku liikumahakkamise vastu ning süütevõti ära võetud. – Masinat tohivad kasutada ainult isikud, keda on seadme käsitsemise osas inst- rueeritud või kes on tõestanud oma või- meid masina käsitsemiseks ning kellele on kasutamine otseselt ülesandeks tehtud. – Masin ei ole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega inimeste (sh laste) poolt ega inimeste poolt, kellel puudu- vad vastavad kogemused/teadmised, välja arvatud juhul, kui nende üle teos- tab järelvalvet või neid juhendab sead- me kasutamise osas inimene, kes nende turvalisuse eest vastutab. – Lapsed peavad olema järelvalve all, ta- gamaks, et nad masinaga ei mängi. Oht Vigastusoht! Liiga suure kallaku korral ümberminekuoht. – Sõidusuunas võib liikuda ainult kuni 18% kallakutel. Ümberminekuoht ebastabiilsel pinnal. – Liigutage masinat ainult kindlal aluspinnal. Ümberminekuoht liiga suure küljesuunalise kalde puhul. – Sõidusuunaga risti tohib liikuda vaid tõusudel kuni maksimaalselt 18%. Oht Vigastusoht! – Palun järgige bensiinimootoriga sead- mete kasutusjuhendis olevaid erilisi ohutusnõudeid. – Heitgaaside äratõmmet ei tohi sulgeda. – Ärge kummarduge heitgaaside ava koha- le ega sirutage sinna kätt (põletusoht). – Ärge puudutage ajamimootorit (põle- tusoht). – Seadet ruumides käitades tuleb hoolit- seda küllaldase õhutamise ja heitgaasi- de väljajuhtimise eest (mürgitusoht). – Heitgaasid on mürgised ja tervisele kahjulikud, neid ei tohi sisse hingata. – Mootor töötab pärast väljalülitamist inertsist veel ca. 3 - 4 sekundit. Sel ajal tuleb ajami piirkonnast tingimata eema- le hoida. – Seadme transportimiseks tuleb mootor seisata ja seade turvaliselt kinnitada. – Enne masina puhastamist ja hooldamist, osade vahetamist või ümberseadistamist teisele funktsioonile tuleb masin välja lüli- tada ja võtta ära süütevõti. – Elektrisüsteemi juures töid tehes tuleb aku lahti ühendada. – Masinat ei tohi puhastada voolikust tu- leva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). – Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. – Ärge unustage turvakontrolli vastavalt ärilistel eesmärkidel kasutatavate mo- biilsete seadmete jaoks kohapeal kehti- vatele eeskirjadele. – Viige tööd seadme juures alati läbi sobi- vate kinnastega. Pühkimismasin töötab üleheitepõhimõttel. – Külgmised harjad (3) puhastavad pühi- tava pinna nurki ja servi ning toimetab prahi pühkimisvaltsi teele. – Pöörlev pühkimisvalts (4) toimetab mustuses otse prahimahutisse (5). – Paagis ülepaiskunud tolm eraldatakse tolmufiltri (2) abil ja filtreeritud puhas õnk imetakse läbi puhuri (1) välja. Ettenähtav vale kasutus Sobivad pinnad Ohutusalased märkused Üldised ohutusnõuded Ohutusnõuded kasutamisel Ohutusnõuded sõidurežiimil Sisepõlemismootoriga seotud ohu- tusnõuded Ohutusnõuded seadme transporti- misel Korrashoiu ja tehnohooldusega seotud ohutusnõuded Funktsioon 343ET- 3 1 Juhtpaneel 2 Rool 3 Istme reguleerimishoob 4 Iste (istme kontaktlülitiga) 5 Panipaik 6 Siin Homebase'i kinnitamiseks 7 Seadme kate 8 Bensiinimootor 9 Kütusepaak 10 Paagi näit 11 Stopplüliti 12 Tagaratas 13 Prahimahuti (mõlemapoolne) 14 Juurdepääs pühkimisvaltsile 15 Eesmine tihendliist 16 Külgmine tihendliist 17 Tagumine tihendliist 18 Pühkimisvalts 19 Vasakpoolne küllgmine hari (lisavarus- tus) 20 Jämeda mustuse klapi tõstmise/lange- tamise pedaal 21 Esiratas 22 Parempoolne külgmine hari 23 Gaasipedaal 24 Märg-/kuiv klapp 25 Kaitsmed (esipaneeli taga) 26 Tolmufilter 27 Hooldusvaba akud 1 Programmilüliti 2 Töötundide loendur 3 Filtri puhastamine 4 Helisignaal 5 Süütelukk 6 Õhuklapp (külmstart) OHT Seadme katte sulgemisega kaasneb mulju- misoht. Seetõttu sulgege seadme kate aeglaselt. Enne kasutuselevõttu, hooldust või seadis- tustöid tuleb seadme kate üles klappida. Võtke seadme kattest eest kinni ja klap- pige see koos istmega taha. Fikseerimisriba hoiab seadme katet ta- gumises asendis. Teenindus- ja funktsioonielemendid Juhtimispult Enne seadme kasutuselevõttu Seadme katte avamine/sulgemine 344 ET- 4 p. 14

Oht Vigastusoht, kahjustamisoht! Peale- ja mahalaadimisel pidage silmas seadme kaalu! Ärge kasutage mahalaadimiseks kahvel- tõstukit, see võib masinat vigastada. Seadme laadimisel tuleb kasutada so- bivat kaldteed või kraanat! Kui seade tarnitakse kaubaalusel, tuleb juuresolevatest laudadest ehitada ma- hasõiduks kaldtee. Toimige mahalaadimisel järgmiselt: Lõigake katki plastmassist pakkepael ja eemaldage kile. Ühendage aku (vt ptk "Hooldus"). Eemaldage kinnituspunktidest kinnitus- lindid. Aluse neli tähistatud põhjalauda on kin- nitatud kruvidega. Kruvige need lauad maha. Asetage aluse servale lauad. Seadke lauad nii, et need oleksid masina ratas- te ees. Kinnitage lauad kruvidega. Lükake pakendis kaasasolev latt toeks rambi alla. Eemaldage rataste fikseerimiseks ka- sutatavad puuklotsid ja lükake rambi al- la. Sõitke masin loodud kaldteed mööda aluselt maha. Masinat saab liigutada kahel viisil: (1) Masinat lükates (vt alalõiku "Pühkimis- masina liigutamine välise jõu abil"). (2) Sõites (vt alalõiku "Pühkimismasina omajõuline liigutamine"). Oht Vigastusoht! Enne vabakäigu sissepanekut tuleb masin fikseerida veeremahakkamise vastu. – Veoajam on lukustatud. – Pidurdustoimet enam ei ole. ETTEVAATUS Hüdrostaatilise peaülekande vigastusoht! Lükake pühkimismasinat ainult aeglaselt ning ainult lühikest maad. Avage seadme kate. Vabakäiguhoova ülemine asend - seadet saab nihutada. Laske vabakäiguhooval ülemisse posit- siooni kinnituda. Märkus: Kui vabakäigu hooba ei saa asendisse fikseerida, liigutage masinat kergelt edasti-tagasi. Pärast seadme lükkamist laske vabakäi- guhooval kinnituda alumisse asendisse. Sulgege seadme kate. Avage seadme kate. Asend vabakäiguhoob alla - seade on sõi- duvalmis Laske vabakäiguhooval alumisse asen- disse kinnituda. Sulgege seadme kate. Märkus: Masin on varustatud automaatse seisupiduriga, mis aktiveerub pärast moo- tori seiskamist ja juhiistmelt lahkumist. Pange pühkimismasin tasasele pinnale. Võtke süütevõti ära. Mootoriõli taseme kontrollimine. Kontrollige näidikult kütusepaagi täituvust. Kontrollige hüdraulikaõli taset. Kontrollige külgmist harja. Kontrollige pühkimisrulli kulumise ning sissekerinud lintide osas. Tühjendage pühkmemahuti. Rehvirõhu kontrollimine. Kontrollige istme kontaktlüliti tööd. Kontrollige, kas sisepõlemismootori stopplüliti on sisselülitatud asendis „ON“. Märkus: Kirjeldust vt peatükist "Hooldus ja jooksevremont". Oht Plahvatusoht! – Tankimine ainult seisatud mootori kor- ral. – Kasutada tohib ainult kasutusjuhendis nimetatud kütust. – Ärge tankige suletud ruumides. – Suitsetamine ja lahtine tuli on keelatud. – Jälgige, et kütust ei sattuks tulistele pin- dadele. 1 Paagi lukk 2 Paagi näit 3 Kütusekraan Seisake mootor. Avage seadme kate. Lugege täituvust paagi näidikkult. Pu- nane ala näitab täituvust. Avage paagi lukk. Kasutage filtriga lehtrit ja asetage see kohale. Tankige pliivaba normaalbensiini. Tühja paaki mahub u. 5 l. Pühkige mahavoolanud kütus ära, ee- maldage lehter ja sulgege paagi lukk. Sulgege seadme kate. ETTEVAATUS Ajami vigastamise oht! Enne iga sõitu veenduge, et vabakäiguhoob oleks alumi- ses asendis. ETTEVAATUS Juhiistme taga olevaid õhu sissevõtuavasid ei tohi kinni katta. Istme kõrvale või taha ei tohi paigutada esemeid. Tõmmake istme reguleerimishooba sis- sepoole. Nihutage istet, vabastage hoob ja laske asendisse fikseeruda. Kontrollige istet edasi-tagasi liigutades, kas see on kindlalt paigas. Märkus: Hoiukoha maksimaalne lubatud koormus on 20 kg. Hoolitsege lasti kindla kinnitamise eest. Märkusi seoses mahalaadimisega Tühimass (transpordimass) 265 kg *

• Kui on paigaldatud lisakomplekte, on kaal vastavalt suurem. Pühkimismasina liigutamine välise jõu abil Pühkimismasina omajõuline liiguta- mine Kasutuselevõtt Üldmärkusi Enne starti/ohutuskontrolli Hooldustööd Tankimine Käitamine Juhiistme reguleerimine Panipaik 345ET- 5 1 Sõitmine Kasutuskohta sõitmine. Pühkimisrull ja külgmised harjad on ülestõstetud. 2 Pühkimisvaltsiga pühkimine Pühkimisvalts lastakse alla. 3 Pühkimine pühkimisvaltsi ja külg- miste harjadega Pühkimisvalts ja külgmised harjad lan- getatakse alla. Märkus: Seade on varustatud istme kon- taktlülitiga. Juhiistmelt lahkudes lülitub ma- sin välja. Märkus: Kui istme kontaktlüliti on masina välja lülitanud, keerake süütevõti asendis- se "0", et takistada aku tühjenemist. Avage seadme kate. Kontrollige, kas sisepõlemismootori stopplüliti on sisselülitatud asendis „ON“. Avage kütuse pealevool. Sulgege seadme kate. Istuge juhiistmele. ÄRGE vajutage gaasipedaalile. Seadke programmilüliti astmele 1 (sõit). Ainult külma või märja ilmaga: Tõmma- ke õhuklapi hoob üles. Kui mootor töö- tab, lükake õhuklapi hoob uuesti alla. Keerake süütevõti üle asendi 1. Kui masin käivitus, laske süütevõti lahti. Märkus: Ärge kunagi käitage starterit kauem kui 10 sekundit. Enne starteri uut käivitamist oodake vähemalt 10 sekundit. ETTEVAATUS Vajutage gaasipedaalile alati ettevaatlikult ja aeglaselt. Ärge lülitage sõidusuunda järsult edasisuunalt tagurdamisele või vastupidi. 1 Gaasipedaal edasi 2 Gaasipedaal tagasi Suruge gaasipedaali aeglaselt „edasi“. Oht Vigastusoht! Tagurdamine ei tohi põhjusta- da ohtu kolmandatele isikutele, vajadusel kasutage juhendaja abi. Suruge gaasipedaali aeglaselt „tagasi“. – Gaasipedaalidega saab sõidukiirust su- juvalt reguleerida. – Vältige pedaali järsku tõmbamist, sest see võib kahjustada hüdraulikaseadet. – Kui tõusudel võimsus langeb, võib gaa- sipedaali kergelt tagasi võtta. Vabastage gaasipedaal, masin pidur- dab automaatselt ja jääb seisma. ETTEVAATUS Esemetest või lahtistest takistustest ei tohi üle sõita ega neid eemale lükata. Kuni 5 cm kõrgustest kinnitatud takis- tustest võib aeglaselt ja ettevaatlikult üle sõita. Üe 5 cm kõrgustest kinnitatud takistustest võib üle sõita ainult sobiva rambi abil. Oht Vigastusoht! Kui jämeda mustuse klapp on lahti, võib pühkimisvalts kive või kivitükke ette paisata. Jälgige, et inimesed, loomad või esemed ei oleks ohustatud. ETTEVAATUS Ärge pühkige seadmesse pakilinte, traate vms., see võib pühkimissüsteemi vigastada. ETTEVAATUS Et vältida pinna vigastamist, ärge laske pühkimismasinal ühel kohal töötada. Märkus: Optimaalse puhastustulemuse saavutamiseks tuleb liikumiskiirus sobitada valitsevate oludega. Märkus: Töö käigus tuleks pühkmemahutit regulaarsete ajavahemike tagant tühjendada. Märkus: Pinna puhastamisel laske ainult pühkimisvalts alla. Märkus: Külgmisi servi puhastades laske täiendavalt alla külgmine hari. Seadke programmilüliti astmele 2. Püh- kimisvalts lastakse alla. Märkus: Pühkimisvalts käivitub automaatselt. Märkus: Suuremate, kuni 50 mm kõrguste objektide pühkimiseks (nt suitsupakid) tu- leb jämeda mustuse klapp lühikeseks ajaks üles tõsta. Jämeda mustuse klappi ülestõstmine: Suruge jämeda mustuse klappi ette ja hoidke allavajutatuna. Katkestamiseks võtke jalg pedaalilt. Märkus: Optimaalses puhastustulemuse võib saavutada ainult siis, kui jämeda mus- tuse klapp on täielikult alla lastud. Seadke programmilüliti astmele 3. Külge- mised harjad ja pühkimisvalts lastakse alla. Märkus: Pühkimisvalts ja külgmised harjad käivituvad automaatselt. Märg-/kuiv klapp sulgeda. Märg-/kuiv klapp avada. Märkus: Nii hoitakse ära filtrisüsteemi ummistumine. Märg-/kuiv klapp avada. Märkus: Nii kaitstakse filtrit niiskuse eest. Seadmel on automaatne filtripuhastus. Kontrollige aeg-ajalt paigaldatud tomu- filtri määrdumist. Kui filter on liiga must või defektne, vahetage see välja. Märkus: Pärast seadme seiskamist ooda- ke veel vähemalt 1 minut, enne kui avate ja tühjendate prahimahuti. Nii jõuab tolm alla langeda. Tõstke prahimahuti pisut üles ja tõm- make välja. Tühjendage pühkmemahuti. Programmi valimine Käivitage masin Avage kütusekraan Seadme sisselülitamine Masinaga sõitmine Edasisuunas sõitmine Tagurpidi sõitmine Käitumine sõidul Pidurdamine Takistustest ülesõitmine Pühkimisrežiim

Pühkimisvaltsiga pühkimine Pühkimine ülestõstetud jämeda mustu- se klapiga Külgmise harjaga puhastamine Kuiva pinna pühkimine Kiudse ja kuiva prahi (nt kuiv rohi, õled) pühkimine Niiskete või märgade pindade pühkimine Filtri puhastamine Pühkmemahuti tühjendamine

346 ET- 6 Lükake prahimahuti sisse ja laske asendisse fikseeruda. Tühjendage vastasolev prahimahuti. Märkus: Pärast masina väljalülitamist pu- hastatakse tolmufiltrit automaatselt. Ooda- ke enne seadme katte avamist u. 2 minutit. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts ja külgmised harjad tõs- tetakse üles. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Avage seadme kate. Sulgege kütusekraan. Sulgege seadme kate. OHT Vigastusoht! Transportimisel jälgige sead- me kaalu. OHT Masinat laadides peab vabakäiguhoob ole- ma alumises asendis. Alles siis on veoajam ja seisupidur tööks valmis. Tõusudel või kallakutel tuleb masinat liigutada alati oma- jõuliselt. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Tühjendage kütusepaak. Kinnitage seadme rattad kiiludega. Kinnitage seade kinnitusrihmade või köitega. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. Märkus: Jälgige põhiraamil olevaid kinni- tusalade markeeringuid (keti sümbolid). Masinat tohib peale- või mahalaadimiseks kasutada ainult tõusudel kuni maks. 18%. OHT Vigastusoht! Ladustamisel jälgige seadme kaalu. Kui pühkimismasinat pikemat aega ei kasu- tata, palume järgida allpooltoodud punkte: Võtke kütusepaak täis ja sulgege kütu- sekraan. Vahetage mootoriõli. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts ja külgmised harjad tõs- tetakse üles, et mitte rikkuda harjaseid. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Kruvige süüteküünal välja ja valge süü- teküünla auku ca. 3 cm

õli. Keerake mootor ilma süüteküünlata mitu korda läbi. Keerake süüteküünal sisse. Puhastage pühkimismasinat seest ja väljast. Pange pühkimismasin tasasele pinnale. Paigutage seade varjulisse ja kuiva kohta. Kindlustage pühkimismasin veerema- hakkamise vastu. Ühendage aku lahti. Laadige akut umbes iga 2 kuu tagant. Enne masina puhastamist ja hooldamist, osade vahetamist või ümberseadistamist teisele funktsioonile tuleb masin välja lüli- tada ja võtta ära süütevõti. Elektrisüsteemi juures töid tehes tuleb aku lahti ühendada. – Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. – Mobiilsed tööstuslikult kasutatavad ma- sinad peavad läbima ohutusalase kont- rollimise vastavalt VDE 0701-le. – Kasutage ainult masinaga kaasasole- vaid või kasutusjuhendis kindlaksmää- ratud pühkimisvaltse/külgmisi harju. Muude pühkimisvaltside/külgmisite har- jade kasutamine võib kahjustada turva- lisust. – Seadmesse paigaldatud aku on hool- dusvaba. ETTEVAATUS Vigastusoht! Masinat ei tohi puhastada voolikust tuleva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). Ärge kasutage agressiivseid ja abrasiivseid puhastusvahendeid. Oht Vigastusoht! Kandke tolmukaitsemaski ja kaitseprille. Avage seadme kate. Puhuge seade suruõhuga läbi. Puhastage seadet niiske, pehmetoime- lise puhastusvahendi lahuses niisuta- tud lapiga. Sulgege seadme kate. Puhastage seadet niiske, pehmetoime- lise puhastusvahendi lahuses niisuta- tud lapiga. Järgige ülevaatuste kontrollnimekirja! Märkus: Töötundide loendur näitab hool- dusvälpade aega. Märkus: Kõiki kliendi poolt teostatavaid teenindus- ja hooldustöid peavad tegema kvalifitseeritud spetsialistid. Vajaduse kor- ral võib alati kaasata Kärcheri edasimüüja. Märkus: Kirjeldust vt peatükist "Hooldus- tööd". Igapäevane hooldus: Mootoriõli taseme kontrollimine. Rehvirõhu kontrollimine. Kontrollige hüdraulikaõli taset. Kontrollige kõigi teeninduselementide funktsiooni. Kontrollige istme kontaktlüliti tööd. Iganädalane hooldus: Kontrollige kütusevooliku tihedust. Õhufiltri kontrollimine. Kontrollige, kas liikuvad osad käivad kergelt. Kontrollige pühkimisalas olevate tihen- dusliistude reguleerimist ja kulumist. Kontrollige tolmufiltrit ja puhastage va- jadusel filtrikasti. Hooldus iga 100 töötunni järel: Mootoriõli vahetus (esimene vahetus 20 töötunni järel). Süüteküünla kontrollimine. Kontrollige ajamirihmade pinget, kulu- mist ja funktsiooni (kiilrihmad ja ümar- rihmad). Puhastage õhufilter. Hooldus vastavalt kulumisele: Vahetage välja tihendliistud. Vahetage välja pühkimisvalts. Vahetage välja külgmine hari. Märkus: Et garantiiõigus säiliks, tuleb ga- rantiiajal kõik teenindus- ja hooldustööd lasta läbi viia Kärcheri volitatud klienditee- nindusel vastavalt hooldusvihikule. Hooldus 20 töötunni järel: Esmase kontrolli läbiviimine. Hooldus iga 100 töötunni järel: Laske hooldustööd viia läbi vastavalt ülevaatuste nimekirjale. Hooldus iga 200 töötunni järel: Laske hooldustööd viia läbi vastavalt ülevaatuste nimekirjale. Hooldus iga 300 töötunni järel: Laske hooldustööd viia läbi vastavalt ülevaatuste nimekirjale. Seadme väljalülitamine Kütusekraani sulgemine Transport Hoiulepanek Seismapanek Korrashoid ja tehnohooldus Üldmärkusi Puhastamine Seadme puhastamine seest Seadme puhastamine väljast Hooldusvälp Kliendi poolt teostatav hooldus Klienditeeninduse poolt teostatav hool- dus 347ET- 7

OHT Vigastusoht! Mootor töötab pärast väljalülitamist inertsist veel ca. 3 - 4 sekundit. Sel ajal tuleb ajami piirkonnast tingimata eemale hoida. Põletusoht! Enne kõiki hooldus- ja remonttöid laske masinal küllaldasel määral jahtuda. ETTEVAATUS Palun jälgige,et mootoriõli, kütteõli, diisel ega bensiin ei sattuks loodusse. Palun kaitske pinnast ja kõrvaldage kasutatud õli keskkonnaeeskirju järgides. Pange pühkimismasin tasasele pinnale. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Laske seadmel küllaldaselt jahtuda. Teatud hooldustöödeks (nt akuvahetus) tu- leb eelnevalt eemaldada tagumine kate. Avage seadme kate. 1 Imiventilaatori vooliku kruvid 2 Tagumise katte kruvid Vabastage 2 imiventilaatori vooliku kru- vi ja tõmmake imivoolik küljest ära. Vabastage kõik 6 tagumisel kattel ole- vat vasak- ja parempoolset ning tagu- mist kruvi. Sulgege seadme kate. 1 Tagumine paneel 2 Aku Võtke tagumine kate koos imiventilaa- tori voolikuga suunaga taha ära. Tagumise paneeli paigaldamisel jälgi- ge, et kinnituslint oleks alati plekkvink- list kõrgemal. Akusid käideldes järgige kindlasti järgmisi hoiatusi: Oht Plahvatusoht! Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, töö- riistu ega muid sarnaseid esemeid. Oht Vigastusoht! Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist puhastage alati käsi. OHT Tule- ja plahvatusoht! – Suitsetamine ja lahtine tuli on keelatud. – Ruumid, kus laetakse akusid, peavad olema hästi ventileeritud, sest laadimi- sel tekkib väga plahvatusohlik gaas. OHT Happepõletuse oht! – Silma või nahale pritsinud hape tuleb ära loputada suure hulga puhta veega. – Seejärel pöörduge viivitamatult arsti poole. – Saastunud rõivaid peske veega. – Vahetage riided. Võtke maha tagumine paneel. Vt ptk „Hooldustööd/tagumise katte ee- maldamine“. Asetage aku akuhoidikusse. Märkus: Jälgige klemmide ühendami- sel paigaldussuunda! Ühendage klemm (punane kaabel) plusspoolega (+). Ühendage klemm miinuspoolega (-). Märkus: Kontrollige, kas akupoolused ja klemmid on klemmikaitserasvaga küllalda- selt kaitstud. Oht Vigastusoht! Järgige akut käideldes ohu- tusnõudeid. Järgige laadimisseadme tootja kasutusjuhendit. Oht Laadige akut ainult sobiva laaduriga. Ühendage aku lahti. Ühendage laadimisseadme plusskaa- bel aku plussklemmiga. Ühendage laadimisseadme miinuskaa- bel aku miinusklemmiga. Ühendage võrgupistik pistikupessa ja lülitage laadimisseade sisse. Märkus: Kui aku on täis laetud, tuleb laa- dur esmalt võrgust ja siis aku küljest lahu- tada. Võtke maha tagumine paneel. Ühendage klemm miinuspoolelt (-) lahti. Ühendage klemm plusspoolelt (+) lahti. Võtke aku akuhoidikust välja. Kasutatud akud tuleb utiliseerida kesk- konnasõbralikult vastavalt EÜ-direktiivi- le 91/ 157 EMÜ või vastavatele riiklikele eeskirjadele. Pange pühkimismasin tasasele pinnale. Ühendage rehvi ventiilile õhurõhu kont- rollseade. Kontrollige õhurõhku ja korrigeerige va- jadusel. Lubatud rehvirõhku vt ptk „Tehnilised andmed“. Hooldustööd Üldised ohutusnõuded Ettevalmistus Tagumise katte eemaldamine Akude ohutusnõuded Järgige akul, kasutusjuhendis ja sõiduki kasutusjuhendis olevaid märkusi! Kandke kaitseprille! Jälgige, et lapsed ei puutuks kokku akude happega! Plahvatusoht! Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud! Happepõletuse oht! Esmaabi! Hoiatus! Utiliseerimine! Ärge visake akut prügikonteine- risse! Aku paigaldamine ja ühendamine Aku laadimine Aku mahamonteerimine Rehvirõhu kontrollimine 348 ET- 8 Pange pühkimismasin tasasele pinnale. Võtke süütevõti ära. Kontrollige aluspinna stabiilsust. Fikseeri- ge masin veeremahakkamise vastu. Pange tungraud selleks ettenähtud kohta esi- või tagaratta juures. MÄRKUS Kasutage kaubanduses saadaolevat sobi- vat tungrauda. Vabastage rattamutrid sobiva tööriista- ga u 1 pöörde võrra. Tagaratta vahetamine 1 Telg 2 Tagaratas 3 Kinnitusplaat 4 Kinnitusseib Tõstke vastava külje prahimahuti pisut üles ja tõmmake välja. Tõstke masin tungrauaga üles. Eemaldage lukustusseib ja lukustusplekk. Võtke ratas ära. Laske defektne ratas töökojas parandada. Suruge ratas teljel kuni piirajani sisse. Monteerige lukustusplekk ja lukustusseib. Laske masin tungrauaga alla. Lükake prahimahuti sisse ja laske asendisse fikseeruda. Esiratta vahetamine 1 Esiratas 2 Mutter 3 Hoidik Tõstke masin tungrauaga üles. Keerake mõlemad rattatelje mutrid 1-2 pööret lahti. Selleks hoidke vajadusel eise kruvikeerajaga vastu. Võtke ratas koos teljega maha. Laske defektne ratas töökojas parandada. Kruvige parandatud esiratas koos telje ja muriga kinnituskohta. Laske masin tungrauaga alla. OHT Tulistest pindadest lähtuv põletusoht! Laske mootoril jahtuda. Kontrollige mootori õlitaset mitte enne kui 5 minutit pärast mootori seiskamist. Avage seadme kate. 1 Õli väljalaskevoolik 2 Õlitaseme mõõtvarras Keerake õlitaseme mõõtvarras välja. Pühkige õlitaseme mõõtvarras puhtaks ja lükake sisse (mitte sisse keerata). Tõmmake õli mõõtvarras veelkord välja ja kontrollige õlitaset. – Õlitase peab olema "MIN"- ja "MAX"-tä- hise vahel. – Kui õlitase on "MIN"-tähisest allpool, tu- leb mootoriõli juurde valda. – Ärge valage õli üle "MAX"-tähise. Valage mootoriõli õli täitetutsi. Märkus: Mootoriõli sissevalamiseks kasutage selliseid abivahendeid nagu kõvera otsaga lehter või õlivahetuse pump 6.491-538. Õlisorti vt ptk „Tehnilised andmed“. Oodake vähemalt 5 minutit. Kui mootori õlitase on õige, keerake õli mõõtevarras sisse. OHT Kuumast õlist lähtuv põletusoht! Laske mootoril jahtuda. Avage seadme kate. Pange valmis kogumisnõu vähemalt 1 l õli jaoks. Keerake välja õli väljalaskevooliku sul- gurkruvi ja laske õli välja. Keerake sulgurkruvi jälle sisse ja pingu- tage. Keerake õlitaseme mõõtvarras välja. Valage mootoriõli õli täitetutsi. Õlisordi ja täitekoguse kohta vt ptk „Tehnilised andmed“. Oodake vähemalt 5 minutit. Mootoriõli taseme kontrollimine. Kui mootori õlitase on õige, keerake õli mõõtevarras sisse. Viige vana õli ainult selleks ettenähtud kogumispunktidesse. OHT Tulistest pindadest lähtuv põletusoht! Laske mootoril jahtuda. 1 Tiibkruvi 2 Õhufiltri korpus 3 Filtripadrun Keerake tiibkruvi välja. Võtke õhufiltri korpus ära. Võtke filtrielement välja. Puhastage õhufiltri korpuse sisemust. Puhastage filtripadrunit või vahetage see välja. Paigaldage filtripadrun. Pange õhufiltri korpus peale ja kinnita- ge tiibkruviga. ETTEVAATUS Vigastusoht! Ärge tõmmake süüteküünla pistikut käega ära. 1 Alarõhuvoolik 2 Süüteküünla pistik 3 Korpus Tõmmake alarõhuvoolik korpusest välja. Tõmmake sobiva tööriista/tangide abil välja süüteküünla pistik. Kruvige süüteküünal välja ja puhastage. Kruvige puhastatud või uus süüteküü- nal sisse. Torgake süüteküünla konnektor kohale. Torgake alarõhuvoolik uuesti korpusse. Rattavahetus Pingutusmoment (Nm) 56 Nm Mootori õlitaseme kontrollimine ja õli li- samine Mootoriõli vahetamine Õhufiltri vahetamine Süüteküünla puhastamine või vahetami-

OHT Tulistest pindadest lähtuv põletusoht! ETTEVAATUS Seda kontrollimist saab teha ainult sooja mootoriga. Avage seadme kate. 1 Kompensatsioonipaak 2 Õlitase MAX 3 Õlitase MIN Kontrollige kompensatsioonipaagi õlitaset. Täituvus peab olema „Max“ ja „Min“ tä- histe vahel. Kui hüdraulikaõli on puudu:. Võtke ära kompensatsioonipaagi kaas ja lisage hüdraulikaõli. Õlisorti vt ptk „Tehnilised andmed“. Sulgege kaas. Rehvirõhu kontrollimine. Tõstke külgmine hari üles. Sõitke pühkimismasin tasasele ja sile- dale pinnale, mis on märgatavalt tolmu- ne või kriidine. Laske külgmised harjad alla ja veidi aega pöörelda. Tõstke külgmine hari üles. Sõitke masin tagurpidi minema. Pange pühkimismasin tasasele pinnale. Kontrollige pühkimistaset. Pühkimistaseme laius peaks olema 40- 50 mm. Märkus: Tänu külgmise harja ujuvale pai- gutusele reguleeritakse harjaste kuludes pühkimistaset automaatselt. Väga tugeva kulumise korral tuleb külgmine hari välja vahetada. Pange pühkimismasin tasasele pinnale. Seadke programmilüliti astmele 1 (sõit). Külgmised harjad tõstetakse üles. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. 1 Külgmine hari 2 Tiibkruvi (kinnitus) Keerake alaküljel olev tiibkruvi lahti ja eemaldage külghari allapoole. Vajaduse korral puhastage kinnituspesa. Pistke uus külghari peale (pidage silmas fikseerimisi) ja kinnitage tiibkruviga. Pange pühkimismasin tasasele pinnale. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts tõstetakse üles. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Kindlustage masin tõkiskingaga veere- mahakkamise vastu. Eemaldage pühkimisvaltsilt paelad või nöörid. Märkus: Tänu pühkimisvaltsi ujuvale pai- gutusele reguleeritakse harjaste kuludes pühkimistaset automaatselt. Väga tugeva kulumise korral tuleb pühkimisvalts välja vahetada. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts ja külgmised harjad tõs- tetakse üles. Sõitke pühkimismasin tasasele ja sile- dale pinnale, mis on märgatavalt tolmu- ne või kriidine. Laske pühkimisvalts alla ja veidi aega pöörelda. Tõstke pühkimisvalts üles. Vajutage jämeda prahi klapi tõstmise pedaali ja hoidke allavajutatuna. Sõitke masin tagurpidi minema. Kontrollige pühkimistaset. Pühkimistase moodustab ühtlase neli- nurga, mis on 50-70 mm lai. Vahetus on vajalik, kui pühkimistulemus halveneb märgatavalt harjaste kulumise tõttu. Pange pühkimismasin tasasele pinnale. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts tõstetakse üles. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Kindlustage masin tõkiskingaga veere- mahakkamise vastu. Tõstke vasaku poole prahimahuti pisut üles ja tõmmake välja. 1 Kruvi 2 Küljepaneel Vabastage vasaku küljepaneeli kinni- tuskruvi. Eemaldage küljepaneel. 1 Vedru Riputage tõmbevedru välja. 1 Vaakummooduli kinnituskruvi 2 Jämeda prahi klapi kinnitusmutter 3 Pühkimisvaltsi nookuri kruvi Keerake välja vaakummooduli kinnitus- kruvi ja vabastage hoob. Keerake välja jämeda mustuse klapi kinnitusmutter ja riputage jämeda mus- tuse klapp välja. Keerake välja pühkimisvaltsi nookuri kruvi. Kontrollige hüdraulika õlitaset ja lisage hüdraulikaõli Kontrollige külgmiste harjade pühkimis- taset Külgmise harja väljavahetamine Pühkimisvaltsi kontrollimine Kontrollige pühkimisvaltsi pühkimista- set Pühkimisvaltsi väljavahetamine 350 ET- 10 1 Kate 2 Pühkimisvalts Lükake pühkimisvaltsi kate vasakule ja võtke ära. Võtke pühkimisvalts välja. Lükake pühkimivaltsi kasti uus pühki- misvalts ja torgake veotapile. Märkus: Uut pühkimisvaltsi paigalda- des jälgige harjaste asendist. Pühkimisvaltsi paigaldusasend sõidusuunas Pange kohale pühkimisvaltsi kate. Kruvige kohale kinnituskruvid ja mutrid. Riputage tõmbevedru kohale. Kruvige külge küljepaneel. Lükake prahimahutid mõlemal pool sis- se ja laske asendisse fikseeruda. Pange pühkimismasin tasasele pinnale. Seadke programmilüliti astmele 1 (sõit). Pühkimisvalts tõstetakse üles. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Kindlustage masin tõkiskingaga veere- mahakkamise vastu. Tõstke mõlemal pool olevad prahima- hutid pisut üles ja tõmmake välja. Vabastage küljepaneelide kinnituskru- vid mõlemal poolel. Eemaldage külgmised katted. Eesmine tihendliist Keerake eesmise tihendliistu kinnitus- mutrid (1) pisut lahti, kruvige vahetami- seks maha. Kruvige uus tihendliist kohale, mutreid veel mitte pingutada. Rihtige tihendliist välja. Reguleerige tihendliistu kaugus maa- pinnast selliseks, et see oleks 10-15 mm tahapoole kaldu. Pingutage mutreid. Kummiliist Kulumise korral vahetage välja. Kruvige maha kummiliisut (2) kinnitus- kruvid. Kruvige kohale uus kummiliist. Tagumine tihendliist Reguleerige tihendliistu kaugus maa- pinnast selliseks, et see oleks 5-10 mm tahapoole kaldu. Kulumise korral vahetage välja. Kruvige tagumise tihendusliistu (3) kin- nitusmutrid ära. Kruvige kohale uus tihendliist. Külgmised tihendliistud Keerake külgmise tihendliistu kinnitus- mutrid pisut lahti, kruvige vahetamiseks maha. Kruvige uus tihendliist kohale, mutreid veel mitte pingutada. Lükake alla 1 -3 mm paksune alus, et reguleerida kaugust maapinnast. Rihtige tihendliist välja. Pingutage mutreid. Kruvige külge küljepaneelid. Lükake prahimahutid mõlemal pool sis- se ja laske asendisse fikseeruda. 몇 HOIATUS Terviseohtlik! Enne tolmufiltri vahetamisele asumist tühjendage prahimahuti. Filtrimooduli- ga töötades kandke tolmukaitsemaski. Järgige peene tolmu käsitsemises ohu- tuseeskirju. Keerake võtmelüliti asendisse "0" ja tõmmake võti ära. Vajutage avariilülitile. Avage seadme kate. Keerake kruvid lahti. Suruge filtrihoidik üles ja võtke ära. Võtke lamellfilter välja. Pange kohale uus filter. Laske ajamipoolel tõukuril aukudesse fikseeruda. Pange filtrihoidik kohale ja suruge alla. Keerake kruvid kinni. Märkus: Uut filtrit paigaldades jälgige, et lamellid viga ei saaks. Võtke filtrikasti tihend seadme kattes olevast soonest välja. Pange kohale uus tihend. Kontrollige aegajalt imiventilaatori voo- likute tihedust ja õiget asendit. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Oht Mootor töötab pärast väljalülitamist inertsist veel ca. 3 - 4 sekundit. Sel ajal tuleb ajami piirkonnast tingimata eemale hoida. Avage seadme kate. Peaülekande kiilrihm (1) ja imiventilaatori kiilrihm (2) Kontrollige peaülekande kiilrihma (1) ja imiventilaatori kiilrihma (2) pingsust, ku- lumist ja vigastusi. Tihendliistude reguleerimine ja vaheta- mine Tolmufiltri vahetamine Filtrikasti tihendi vahetamine Puhuri kontrollimine Ajamirihmade kontrollimine 351ET- 11 Ajamirihm (3) Kontrollige ajamirihma (3) pingsust, ku- lumist ja vigastusi. Ajamirihm (4) Kontrollige ajamirihma (4) pingsust, ku- lumist ja vigastusi. Külgmise harja ümarrihm (5) Kontrollige külgmise harja ümarrihma pingsust, kulumist ja vigastusi. Pühkimisrulli ajami kiilrihm (6) ja seadekru- vi (7) Kontrollige pühkimisvaltsi ajami kiilrih- ma (6) pingsust, kulumist ja vigastusi. Vajadusel pingutage kiilrihma kruvist. Sõidu juhtseadis/elektroonika on paigalda- tud esipaneeli taha. Kui mõni kaitse on vaja välja vahetada, tuleb esipaneel ära võtta. Vabastage esipaneeli kruvid. Võtke eesmine kate maha. Vahetage rikkis kaitsmed välja. Märkus: Kaitsmete paigutust vt sise- küljelt. Kasutage ainult sama võimsuse- ga kaitsmeid. Pange esipaneel uuesti tagasi. Vahetage välja sõidu juhtseadise/elekt- roonika kaitsmed 352 ET- 12 Abi häirete korral Rike Kõrvaldamine Seadet ei saa käivitada Istuge juhiistmele, aktiveeritakse istme kontaktlüliti Kontrollige, kas sisepõlemismootori stopplüliti on sisselülitatud asendis „ON“. Tankige kütust Avage kütusekraan Kontrollige kütusevoolikute süsteemi, liideseid ja ühendusi ning parandage vajadusel Laadige akut Kontrollige ja puhastage süüteküünalt, vajadusel vahetage välja Teatage Kärcheri klienditeenindusele Mootor töötab ebaühtlaselt Puhastage või vahetage õhufiltrit Kontrollige kütusevoolikute süsteemi, liideseid ja ühendusi ning parandage vajadusel Teatage Kärcheri klienditeenindusele Mootor töötab, aga masin ei sõida Kontrollige vabakäiguhoova asendit Teatage Kärcheri klienditeenindusele Mootor töötab, aga masin sõidab ainult aeglaselt Miinuskraadide puhul laske masinal ca. 3 minutit soojeneda Teatage Kärcheri klienditeenindusele Seade ei pühi korralikult Kontrollige pühkimisvaltsi ja külgmist harja kulumise osas, vajadusel vahetage välja Kontrollige jämeda mustuse klapi funktsiooni Tihendliistude kontrollimine kulumise osas, vajadusel reguleerimine või väljavahetamine Kontrollige pühkimisajami rihma. Teatage Kärcheri klienditeenindusele Seadmest tuleb tolmu Ebapiisav imivõimsus Tühjendage pühkmemahuti Kontrollige puhuri voolikute tihedust. Puhastage ja kontrollige tolmufiltrit, vajadusel vahetage. Kontrollige, kas tolmufilter on õiges asendis. Märg-/kuiv klapp sulgeda. Tihendliistude kontrollimine kulumise osas, vajadusel reguleerimine või väljavahetamine Teatage Kärcheri klienditeenindusele Külgmisse harja või pühkimisvaltsi langetussseadis ei tööta, alarõhu süsteem defektne Teatage Kärcheri klienditeenindusele Pühkimisvalts ei pöörle Seadke programmilüliti astmele 2 või 3. Eemaldage pühkimisvaltsilt paelad või nöörid Kontrollige kiilrihma pinget Teatage Kärcheri klienditeenindusele Mootorit ei saa seisata (võtme asend „0“) Avage seadme kate ja sulgege bensiinikraan. Vigastusoht pöörlevate rihmade tõttu! Sulgege kate ja oodake, kuni mootor seiskub. 353ET- 13 Tehnilised andmed KM 90/60 R G Masina andmed pikkus x laius x kõrgus mm 1695 x 1060 x 1260 Tühimass (transpordimass) kg 265 Lubatud kogumass kg 440 Sõidukiirus km/h 8 Pühkimiskiirus km/h 4 Tõusuvõime (maks.) %18 Pühkimisvaltsi läbimõõt mm 250 Pühkimisvaltsi laius mm 615 Külgmise harja läbimõõt mm 410 Kaetav pind ilma külgmiste harjadeta m

/h 4920 Kaetav pind 1 külgmise harjaga m

/h 7200 Kaetav pind 2 külgmise harjaga m

/h 9480 Töölaius ilma külgmise harjata mm 615 Töölaius 1 külgmise harjaga mm 900 Töölaius 2 külgmise harjaga mm 1185 Prahimahuti maht l60 Kaitsme liik kaitstud veepiiskade eest -- IPX 3 Mootor Tüüp -- Worms EX27 1 silinder neljataktiline Silindri maht cm

Heide vastavalt EL-i määruse 2016/1628 mõõtmisprotseduurile (V tase) g/kWh 661 Kütuseliik -- Normaalbensiin, pliivaba Kütusepaagi sisu l 5,6 Süüteküünal, NGK -- BR-4HS Hooldusvaba akud V, Ah 12, 40 Õlisordid Mootoriõli tüüp -- SAE 15 W 40 Täitekogus l 1,0 Hüdraulikaosa ajamitelg -- SAE 20 W 50 Rehvid Suurus ees -- 3.00-4 4PR Õhurõhk ees bar 4,0 Suurus taga -- 4.00-8 6PR Õhurõhk taga bar 4,0 Pidur Tööpidur -- hüdrostaatiline Seisupidur -- automaatne (vedruga) Filtri- ja imisüsteem Tolmufiltri filterpind m

4,0 Tervisele mitteohtliku tolmu filtri kasutuskategooria -- M Ümbritseva keskkonna tingimused Temperatuur °C 0...+ 40 Õhuniiskus, mitteniisutav % 0 - 90 Tuvastatud väärtused vastavalt standardile EN 60335-2-72 Müraemissioon Helirõhu tase L

dB(A) 97 Seadme vibratsioonid Käte/käsivarte vibratsiooniväärtus m/s

0,2 354 ET- 14 Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste te- gemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse. Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/11/01 ELi vastavusdeklaratsioon Toode: Imur-pühkija Tüüp: 1.047-xxx Asjakohased EL direktiivid: 2006/42/EU (+2009/127/EU) 2014/30/EL 2000/14/EU 2014/53/EU (TCU) Kohaldatud ühtlustatud standardid: EN 60335–1 EN 60335–2–72 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.1.1 EN 300 330 V2.1.1 Kohaldatud riiklikud standardid
