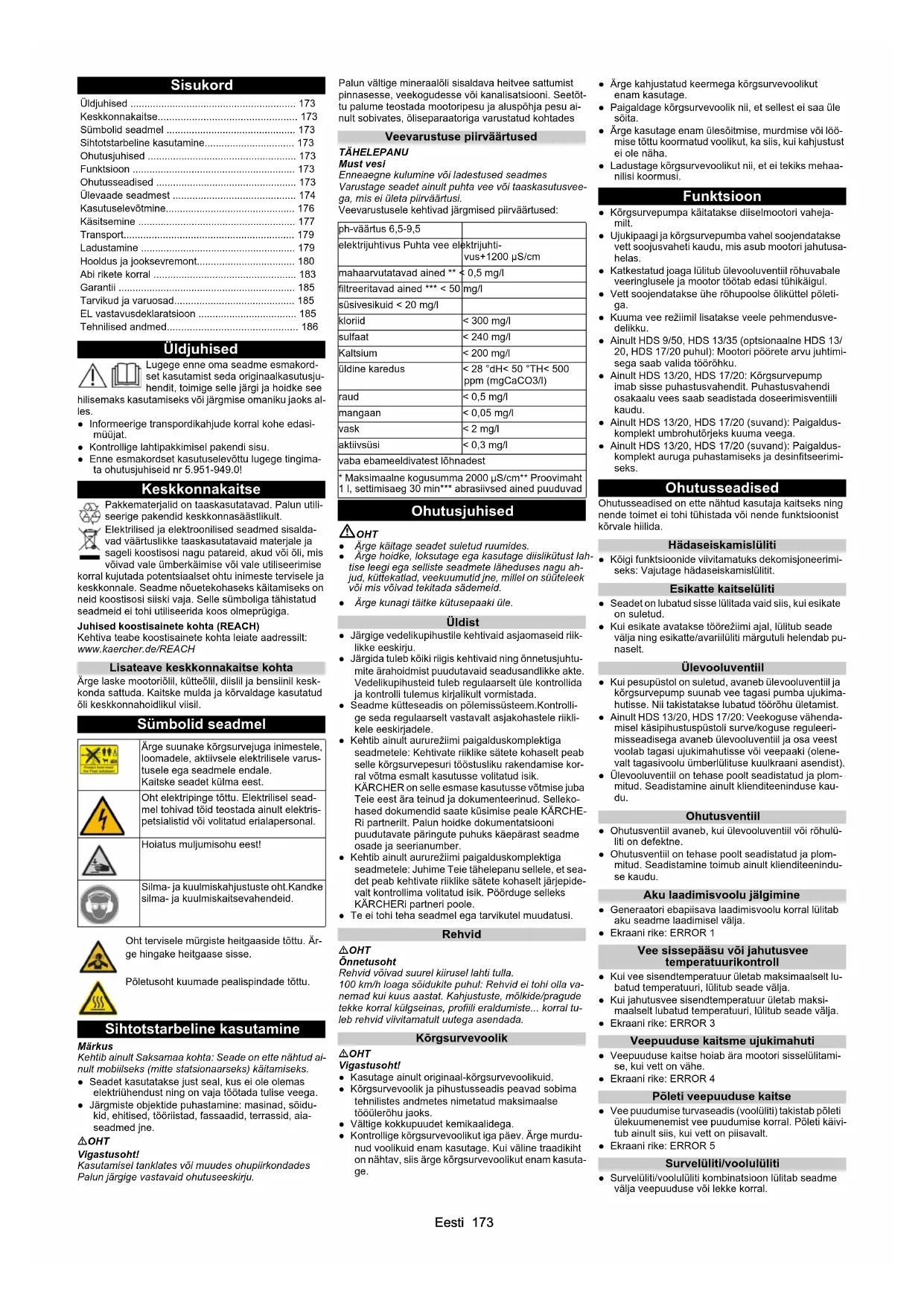

KASUTUSJUHEND HDS 1320 De Tr1 Kärcher

Keskkonnakaitse.... 173

Sümbolid seadmel 173

Sihtotstarbeline kasutamine.... 173

Ohutusjuhised 173

Funktsioon 173

Ohutusseadised 173

Ülevaade seadmest 174

Kasutuselevõtmine.... 176

Käsitsemine 177

Transport.... 179

Ladustamine 179

Hooldus ja jooksevremont.... 180

Abi rikete korral 183

Garantii 185

Tarvikud ja varuosad.... 185

EL vastavusdeklaratsioon 185

Tehnilised andmed.... 186

Üldjuhised

Lugege enne oma seadme esmakordset kasutamist seda originaalkasutusjuhendit, toimige selle järgi ja hoidke see

hilisemaks kasutamiseks või järgmise omaniku jaoks al-les.

• Informeerige transpordikahjude korral kohe edasi-müüjat.
• Kontrollige lahtipakkimisel pakendi sisu.
• Enne esmakordset kasutuselevõttu lugege tingimata ohutusjuhiseid nr 5.951-949.0!

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mi võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks kältamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Kehtiva teabe koostisainete kohta leiate aadressilt: www.kaercher.de/REACH

Lisateave keskkonnakaitse kohta

Ärge laske mootoriölil, kütteölil, diislil ja bensiinil keskkonda sattuda. Kaitske mulda ja körvaldage kasutatud öli keskkonnahoidlikul viisil.

Sümbolid seadmel

Ärge suunake körgsurvejuga inimestele, loomadele, aktiivsele elektrilisele varustusele ega seadmele endale. Kaitske seadet külma eest.

Oht elektripinge töttu. Elektrilisel seadmel tohivad töid teostada ainult elektrispetsialistid või volitatud erialapersonal.

Hoiatus muljumisohu eest!

Silma- ja kuulmiskahjustuste oht.Kandke silma- ja kuulmiskaitsevahendeid.

Oht tervisele mürgiste heitgaaside töttu. Ärge hingake heitgaase sisse.

Põletusoht kuumade pealispindade tõttu.

Sihtotstarbeline kasutamine

Märkus

Kehtib ainult Saksamaa kohta: Seade on ette nähtud ainult mobiilseks (mitte statsionaarseks) käitamiseks.

• Seadet kasutatakse just seal, kus ei ole olemas elektriühendust ning on vaja töötada tulise veega.
• Järgmiste objektide puhastamine: masinad, söidukid, ehitised, tööriistad, fassaadid, terrassid, aia-seadmed jne.

△OHT

Vigastusoht!

Kasutamisel tanklates või muudes ohupiirkondades Palun järgige vastavaid ohutuseeskirju.

Palun vältige mineraalõli sisaldava heitvee sattumist pinnasesse, veekogudesse või kanalisatsiooni. Seetõt-tu palume teostada mootoripesu ja aluspõhja pesu ainult sobivates, öliseparaatoriga varustatud kohtades

Veevarustuse piirväärtused

TÄHELEPANU

Must vesl

Enneaegne kulumine või ladestused seadmes Varustage seadet ainult puhta vee või taaskasutusveega, mis ei ületa piirväärtusi.

Veevarustusele kehtivad järgmised piirväärtused:

ph-väärtus 6,5-9,5
elektrijuhtivus Puhta vee elektrijuhti-vus+1200 μS/cm
mahaarvutatavad ained **	< 0,5 mg/l
filtreeritavad ained *** < 50	mg/l
süsivesikuid < 20 mg/l
kloriid	< 300 mg/l
sulfaat	< 240 mg/l
Kaltsium	< 200 mg/l
üldine karedus	< 28 °dH< 50 °TH< 500 ppm (mgCaCO3/l)
raud	< 0,5 mg/l
mangaan	< 0,05 mg/l
vask	< 2 mg/l
aktiivsüsi	< 0,3 mg/l

vaba ebameeldivatest löhnadest
* Maksimaalne kogusumma 2000 μS/cm** Proovimaht 1 l, settimisaeg 30 min*** abrasiivsed ained puuduvad

Ohutusjuhised

⚠️OHT

• Ärge käitage seadet suletud ruumides.
• Ärge hoidke, loksutage ega kasutage diislikütust lahtise leegi ega selliste seadmete läheduses nagu ahjud, küttekatlad, veekuumutid jne, millel on süüteleek või mis võivad tekitada sädemeid.
• Ärge kunagi täitke kütusepaaki üle.

Üldist

• Järgige vedelikupihustile kehtivaid asjaomaseid riiklikke eeskirju.
• Järgida tuleb köiki riigis kehtivaid ning önnetusjuhtumite ärahoidmist puudutavaid seadusandlikke akte. Vedelikupihusteid tuleb regulaarselt üle kontrollida ja kontrolli tulemus kirjalikult vormistada.
• Seadme kütteseadis on põlemissüsteem.Kontrollige seda regulaarselt vastavalt asjakohastele riiklikele eeskirjadele.
• Kehtib ainult aururežiimi paigalduskomplektiga seadmetele: Kehtivate riiklike sätete kohaselt peab selle körgsurvepesuri tööstusliku rakendamise korral võtma esmalt kasutusse volitatud isik. KÄRCHER on selle esmase kasutusse võtmise juba Teie eest ära teinud ja dokumenteerinud. Selleko-hased dokumendid saate küsimise peale KÄRCHERi partnerilt. Palun hoidke dokumentatsiooni puudutavate päringute puhuks käepärast seadme osade ja seerianumber.
• Kehtib ainult aururežiimi paigalduskomplektiga seadmetele: Juhime Teie tähelepanu sellele, et sea-det peab kehtivate riiklike sätete kohaselt järjepidevalt kontrollima volitatud isik. Pöörduge selleks KÄRCHERi partneri poole.
• Te ei tohi teha seadmel ega tarvikutel muudatusi.

Rehvid

△OHT

Önnetusoht

Rehvid võivad suurel kiirusel lahti tulla. 100 km/h loaga sõidukite puhul: Rehvid ei tohi olla vanemad kui kuus aastat. Kahjustuste, mõlkide/pragude tekke korral külgseinas, profili eraldumiste... korral tu- leb rehvid viivitamatult uutega asendada.

Körgsurvevoolik

△OHT

Vigastusoht!

• Kasutage ainult originaal-kõrgsurvevoolikuid.
• Kõrgsurvevoolik ja pihustusseadis peavad sobima tehnilistes andmetes nimetatud maksimaalse tööülerõhu jaoks.
  • Vältige kokkupuudet kemikaalidega.

• Kontrollige kõrgsurvevoolikut iga päev. Ärge murdunud voolikuid enam kasutage. Kui väline traadikiht on nähtav, siis ärge kõrgsurvevoolikut enam kasutage.

• Ärge kahjustatud keermega körgsurvevoolikut enam kasutage.

• Paigaldage kõrgsurvevoolik nii, et sellest ei saa üle söita.
• Ärge kasutage enam ülesõitmise, murdmise või lõömise tõttu koormatud voolikut, ka siis, kui kahjustust ei ole näha.
• Ladustage kõrgsurvevoolikut nii, et ei tekiks mehaanilisi koormusi.

Funktsioon

• Kõrgsurvepumpa käitatakse diiselmootori vaheja-milt.
• Ujukipaagi ja kõrgsurvepumba vahel soojendatakse vett soojusvaheti kaudu, mis asub mootori jahutusa-helas.
• Katkestatud joaga lülitub ülevooluventiil röhuvabale veeringlusele ja mootor töötab edasi tühikäigul.
• Vett soojendatakse ühe röhupoolse öliküttel põletiga.
• Kuuma vee režiimil lisatakse veele pehmendusvedelikku.
• Ainult HDS 9/50, HDS 13/35 (optionsaalne HDS 13/20, HDS 17/20 puhul): Mootori pöörete arvu juhtimisega saab valida tööröhku.
• Ainult HDS 13/20, HDS 17/20: Körgsurvepump imab sisse puhastusvahendit. Puhastusvahendi osakaalu vees saab seadistada doseerimisventiili kaudu.
• Ainult HDS 13/20, HDS 17/20 (suvand): Paigaldus-komplekt umbrohutörjeks kuuma veega.
• Ainult HDS 13/20, HDS 17/20 (suvand): Paigaldus-komplekt auruga puhastamiseks ja desinfitseerimiseks.

Ohutusseadised

Ohutusseadised on ette nähtud kasutaja kaitseks ning nende toimet ei tohi tühistada või nende funktsioonist kõrvale hiilida.

Hädaseiskamislüliti

- Kõigi funktsioonide viivitamatuks dekomisjoneerimiseks: Vajutage hädaseiskamislülitit.

Esikatte kaitselüliti

• Seadet on lubatud sisse lülitada vaid siis, kui esikate on suletud.
• Kui esikate avatakse töörežiimi ajal, lülitub seade välja ning esikatte/avariilüliti märgutuli helendab punaselt.

Ülevooluventiil

• Kui pesupüstol on suletud, avaneb ülevooluventiil ja kõrgsurvepump suunab vee tagasi pumba ujukimahutisse. Nii takistatakse lubatud töörõhu ületamist.
• Ainult HDS 13/20, HDS 17/20: Veekoguse vähendamisel käsipihustuspüstoli surve/koguse reguleerimisseadisega avaneb ülevooluventiil ja osa veest voolab tagasi ujukimahutisse või veepaaki (olenevalt tagasivoolu ümberlülituse kuulkraani asendist).
• Ülevooluventiil on tehase poolt seadistatud ja plommitud. Seadistamine ainult klienditeeninduse kau-du.

Ohutusventiil

• Ohutusventiil avaneb, kui ülevooluventiil või rõhulüliiti on defektne.
• Ohutusventiil on tehase poolt seadistatud ja plom-mitud. Seadistamine toimub ainult klienditeeninduse kaudu.

Aku laadimisvoolu jälgimine

• Generaatori ebapiisava laadimisvoolu korral lülitab aku seadme laadimisel välja.
• Ekraani rike: ERROR 1

Vee sissepääsu või jahutusvee temperatuurikontroll

• Kui vee sisendtemperatuur ületab maksimaalselt lubatud temperatuuri, lülitub seade välja.
• Kui jahutusvee sisendtemperatuur ületab maksimaalselt lubatud temperatuuri, lülitub seade välja.
• Ekraani rike: ERROR 3

Veepuuduse kaitsme ujukimahuti

• Veepuuduse kaitse hoiab ära mootori sisselülitamise, kui vett on vähe.
  • Ekraani rike: ERROR 4

Põleti veepuuduse kaitse

• Vee puudumise turvaseadis (voolūliti) takistab pōleti ülekuumenemist vee puudumise korral. Pōleti käivitub ainult siis, kui vett on piisavalt.
  • Ekraani rike: ERROR 5

- Survelüliti/voolulüliti kombinatsioon lülitab seadme välja veepuuduse või lekke korral.

• Ekraani rike: ERROR 5

Kütuse täitetaseme jälgimine

- Kütusepuuduse korral (kütusepaak tühi), lülitub seade välja.

Märkus

Seadme välja-/sisselülitamisega saab seda veel vastavalt 5 min edasi käitada, kuni kütusepaak on täiesti tühi.

- Vigase kütuseanduri korral lülitub seade välja.

- Ekraani rike: ERROR 6

Mootori öliröhk

- Survelūliti lūlitab mootori välja, kui ei saavutata minimaalset mootoriōliröhku.

• Ekraani rike: ERROR 7

- Heitgaasi temperatuuripiiraja lülitab põleti välja, kui saavutatakse liiga kõrge heitgaasitemperatuur.

• Ekraani rike: ERROR 9

Põleti temperatuuri jälgimine

- Kui veetemperatuur ületab põleti väljundil maksimaalselt lubatud temperatuuri, lülitub seade välja.

- Vigase temperatuurianduri korral lülitab seade põleti välja.

• Ekraani rike: ERROR 10

Leegi seiresüsteem

• Leegikontroll lülitab pöleti rijke korral välja.
• Ekraani rike: ERROR 11 või 12

Väljalülitamine pärast käitusvalmidusaja või püsirežiimi aja ületamist

• Kui käitusvalmidusaega või püsirežiimi aega ületatakse 45 minutit, lülitab elektroonika seadme välja (tehaseseadistus).
• Ekraani rike: ERROR 14 või 15

Fikseerimisaste

Ohutusfiksaator püstolil takistab seadme tahtmatut sis-selülitamist.

Ülevaade seadmest

Seadme kirjeldus

①Vilkur (kahepoolne)
②Tagakate
③Kombineeritud piduri-/tagatuli söidusuunanäiduga (vasak)
④Vooliku läbijuhtimine suletud tagakatte korral
⑤Tagakatte riivistus
⑥Märgistus koos märgistuse valgustusega
⑦Kombineeritud piduri-/tagatuli söidusuunanäiduga (paremal)
⑧ Esikatte töstmissüvend (mölemapoolne)
⑨Pidurdusvalgusti (kahepoolne)
10Tõkisking
⑪Tugiratas
12 Püüdmiskonks
⑬Sõiduki valgustuse pisteühendus
⑭Julgestustross
15Veotiisel
16 Seisupidur
17 Sidestuskang
(18)Hoidik söiduki valgustuse pisteühendusele
⑲Tugiratta vänt
20 Esikatte riivistus
②1Esikate
22Heitgaasiava

7 8 6 5 49 48 24 23 22 21 4 3 2 1

47 46 45 44 43 HDS 9/50 HDS 13/35 37 36 35 34 33 42 41 40 39 38 HDS 13/20 HDS 17/20 20 32 31 28 27 26 25 19 18 17

① Diiselmootor
②Vahekäigukast
③Körgsurvepump
④Põleti kaitseplokk
⑤ Summuti
⑥Mootori jahutusvee kompensatsioonipaak
⑦Veepaagi hooldusava (vasak)
⑧ Ohufilter
⑨Tüübisilt
10 Aku
⑪ Raami nr
12Põleti ventilaator
13Pöletusainepump
14Läbivoolu soojendi
15 Süütetrafo
⑯Veepaagi hooldusava (parem)
⑰Puhastusvahendi mahuti
⑱ Puhastusvahendi imemisvooliku filter
⑲Nivooanduriga puhastusvahendi imivoolik
20 Pesuvahendi doseerimisventiil
21Panipaik pihustuspüstolile
22 Panipaik joatorule
23Körgsurvevoolik
24Körgsurve-voolikutrummel
25 Avarii-välja-lüliti
26 Madalsurve-voolikutrummel
27 Pehmendusvedeliku mahuti

28 Antifriisi mahuti
29Kütusepaagi täitetuts söelaga
30 Antifriisi kuulkraan
③1Veepaagi täitetaseme näit
32Ujukmahuti
③3Pöörete arvu juhtimine
③4 Kaane/äärikkruviga ujukimahuti täiteava
35 Pehmendusvedeliku täiteava
36 Tagasivoolu ümberlülitamise kuulkraan
37 Lülituskast
38Katteplekk (parem)
39 Katteplekk (vasak)
④0 Veepaagi pealevoolukraan
④1Väljalaskekraan
42Antifriisivoolik
④3 Veevoolik
④4 Veesisendi filter
④5Manomeeter
④6Külmakaitse tagasivool või parkimisasend GEKA-madalsurveühenduse jaoks
④7Külmakaitse tagasivool või parkimisasend kõrgsur-veühenduse jaoks
48Paagikork
49Käsitsemisplokk

Käsitsemisplokk

1 2 3 4 5 6 7 8 9 V2.0 V3.0

0/OFF = Välja

① Displei
②Seadmelüliti
③Eelsoojenduse märgutuli (punane)
④Tööks valmisoleku märgutuli (punane)
⑤ Võtmelüliti
⑥Töörežiim umbrohutörje V2.0 (optionsaalne HDS 13/20, HDS 17/20 puhul)

⑦Esikatte/hädaseiskamise märgutuli (punane)
⑧Külma/sooja vee töörežiim(0-100 °C)
⑨Külmakaitse töörežiim
⑩ Umbrohutörje töörežiim V3.0 & V5.0 või aururežiimi töörežiim (valikuline HDS 13/20, HDS 17/20 korral)

Loadokumendid

Seadme loadokumente hoitakse e-seadmekapis. Kapp on transpordiks lukustatud.

Ekraani tavarežiim

1 RM110 OK ON 121h 279.2 5 4 3 2

①Kütusepaak (tulbanäit)
②Mootor sisse (OK) või mootor välja (OFF)
③Pehmendusvedeliku paak RM110/puhastusvahendi paak CHEM (OK/empty)
④Töötunniloendur
⑤Töötunnid järgmise hoolduseni

Märkus

Puhastusvahendi paagi näit on olemas vaid siis, kui puhastusvahendi paak on korra juba eelnevalt tuvastatud. Normaalse töörežlimi korral kuvatakse juhtsüsteemi ekraanil vaheldumisi järgmised näidud:

• Normaalne töörežiim

- Hooldus: Aegsed hooldustööd klienditeenindusele (vt Hooldus ja jooksevremont)

Kui saabunud on mitme hooldustöö tähtaeg, kuvatakse need järgemööda.

Seda näitu ei kuvata, kui puuduvad hooldustööd, mille tähtaeg on saabunud.

• Rike: Ilmnenud rike (vt Abi rikete korral).

Kui ilmnes mitmeid rikkeid, kuvatakse need järgemööda.

Seda näitu ei kuvata, kui rikkeid ei ole.

Külmakaitse ekraanil

1 2 ON

①Kütusepaak (tulbanäit)
②Külmakaitse töörežiim

Körgsurvepüstol

5 HDS 9/50 HDS 13/35 4 3 2 1

①Kõrgsurvepüstoli kinnitusriiv
②Körgsurvepüstol
③ Joatoru
④Äärikmutter
⑤Kõrgsurvedüüs

HDS 13/20 HDS 17/20 5 4 3 6 7 1 8 2 7

①Kõrgsurvepüstoli kinnitusriiv
②Körgsurvepüstol EASY!Force
③Joatoru EASY!Lock
④Äärikmutter EASY!Lock
⑤Körgsurvedüüs
⑥Rōhu/koguse regulaator kōrgsurvepūstolil
⑦Kinnitushoob
8Päästik

Kasutuselevõtmine

△HOIATUS

Vigastusoht!
Seade, lisavarustus, voolikud ja ühendused peavad olema laitmatus seisundis.
Juhul kui seisund ei ole laitmatu, ei tohi seadet kasutada.

Seadme ülesseadmine ja väljajoondamine

TÄHELEPANU

Seadme ülekuumenemine

Vältige seadme ülekuumenemist.

Veenduge, et paigalduskoht on piisavalt ventileeritud.

TÄHELEPANU

Masina kahjustamise oht.

Seade peab olema käituse ajal joondatud horisontaalselt.

- Valida paigalduskoht nii, et heitgaasiava ei oleks kaetud.

1. Lukustage seisupidur.
2. Laske tugiratas vända abil alla.
3. Vabastage tross veduki küljest.
4. Ühendage lahti söiduki tulede pistikühendus ja pai- gutage tiislil olevasse pessa.
5. Kindlustage masin tökiskingadega veeremahakkamise vastu.
6. Ühendage veok lahti.
7. Joondage seade tugirattaga horisontaalselt välja.

Esikatte avamine/sulgemine

1. Vajutage esikatte lukustust.

Esikafe avaneb ühe pilu võrra.

1. Lukustage püüdmiskonks väljatömbamisega lahti.

Esikate pöörab automaatselt üles.

Pidage sulgemisel silmas, et püüdmiskonks fiksee- ruks.

Mootor

1. Kontrollige mootori ölitaset. Ärge võtke seadet käiku, kui ölitase on langenud madalamale kui „MIN“.
2. Vajaduse korral valage öli juurde.(vt Hooldus ja jooksevremont)

Vahekäigukast

1. Kontrollige ölitaset vahekäigukasti ölivaateklaasilt.
2. Vajaduse korral valage öli juurde.(vt Hooldus ja jooksevremont)

Körgsurvepump

1. Kontrollige ölitaset kõrgsurvepumba ölimahutis või ölimöötevardal.
2. Vajaduse korral valage öli juurde.(vt Hooldus ja jooksevremont)

Jahutusvedelik

1. Kontrollige jahutusvedeliku taset mootori jahutus-vee kompensatsioonipaagis, kui mootor on külm. Täituvus peab olema MIN- ja MAX-tähise vahel.
2. Vajaduse korral valage jahutusvedelikku juurde. (vt Hooldus ja jooksevremont)
3. Kontrollige kompensalsioonipaagis antifriisi kont-sentratsiooni.
4. Vajaduse korral valage antifriisi juurde. (vt Hooldus ja jooksevremont)

Öhufilter

1. Kontrollige öhufiltrit.

2. Vajaduse korral puhastage/vahetage õhufilter. (vt Hooldus ja jooksevremont)

Vedelpehmendaja lisamine

• Pehmendusvedelik hoiab ära katlakivi tekkimise küttespiraali tõhusa, kui kasutatakse lubjarikast veevärgivett. Seda lisatakse tilkhaaval ujukpaagi sisselaskeavasse.
• Doseering on tehasepoolselt seadistatud keskmisele veekaredusele.

Märkus

Vedelpehmenjaja proovimahuti kuulub tarne hulka.
1. Avage pehmendusvedeliku täiteava.
2. Lisage pehmendusvedelikku.
3. Sulgege pehmendusvedeliku täiteava.

Põletusainega täitmine

△OHT

Sobimatu kütus

Plahvatusoht

Lisage ainult diislikütust või kerget kütteõli. Sobimatuid kütuseid, nt bensiini, ei tohi kasutada.

Märkus

Biodiisli B5 kasutamisel (vastavalt EN 14214 - Euroopa standardile) ei tule järgida spetsiaalseid käitus-, teenindus- ja hooldustingimusi.

Märkus

Biodiisli B6 kuni B20 kasutamisel (vastavalt EN 14214 - Euroopa standardile) on vaja rakendada diiselmootori ümberehitusmeetmeid. Lisaks tuleb järgida kasutamisele, teenindusele ja hooldusele kehtivaid eritingimusi. Palun pöörduge volitatud Yanmari edasimüuja poole.

1. Avage paagikork.
2. Täita diislikütusega kütusepaagi täitetutsi kaudu.
3. Sulgege paagikork.
4. Mahavoolanud diislikütus pühkige ära.

Puhastusvahendi lisamine

Ainult HDS 13/20, HDS 17/20:

△OHT

Sobimatud puhastusvahendid

Vigastusoht

Kasutage ainult KÄRCHERi tooteid.

Ärge lisage mitte mingil juhul lahusteid (nt bensiini, atsetooni, lahjendeid).

Järgige puhastusvahendi tootja ohutus- ja käsitsemisjuhiseid.

Märkus

Kärcher pakub individuaalset puhastus- ja hooldusvahendite programmi. Teie edasimüüja annab Teile meelsasti nõu.

1. Lisage/vahetage puhastusvahendit.

Aku

Märkus

Seade on standardselt varustatud hooldusvaba akuga.

Akude ohutusjuhised

Järgige akudega ümberkäimisel tingimata järgmisi hoia- tusjuhiseid:

	Järgige akul, kasutusjuhendis ja söiduki kasutusjuhendis olevaid märkusi!
	Kandke silmade kaitsevahendit!
	Hoidke lapsed happiest ja akudest eemail!
	Plahvatusoht!
	Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud!
	Söövitusoht!
	Esmaabi!
	Hoiatusmärge!
	Utiliseerimine!
	Ärge visake akut prügikasti!

A OHT

Plahvatusoht!

Ärge asetage akule tööriistu ega muud sarnast. Lühise- ja plahvatusoht.

△HOIATUS

Mürgitusoht!

Ärge laske kunagi haavadel kokku puutuda pliiga. Pä- rast akudega töötamist puhastage alati käed.

△HOIATUS

Söövitusoht!

Kandke akuhappega töötades happekindlaid kaitseprille, kindaid ja põlle

Aku laadimine

A OHT

Vigastusoht!

Akude käsitsemisel järgige ohutusnõudeid ja laadija tootja kasutusjuhendeid.

Laadige akut ainult sobiva laadijaga.

1. Ühendage aku lahti.

2. Ühendage laadija plusspooluse juhe aku plusspooluse ühendusega.

3. Ühendage laadija miinuspooluse juhe aku miinus-pooluse ühendusega.

4. Pistke võrgupistik sisse ja lülitage laadija sisse.

5. Laadige akut võimalikult madala laadimisvooluga.

Kõrgsurvepüstoli, joatoru, düüsi ja kõrgsurvevooliku monteerimine

1. Ühendage joatoru pesupüstoliga.

2. Keerake joatoru keermesühendus käega kinni.

3. Sisestage kõrgsurvedüüs äärikmutrisse.

4. Monteerige äärikmutter ja keerake tugevalt kinni.

5. Uhendage körgsurvevoolik körgsurvepüstoli külge.

TÄHELEPANU

Kahjustusoht!

Körgsurvevoolik on rōhu all.

Rullige körgsurvevoolik alati täielikult maha.

Ainult HDS 13/20, HDS 17/20:

Märkus

EASY!Lock süsteem ühendab komponendid kiirkeerme kaudu ainult ühe pöördega kiiresti ja kindlalt.

Veevõtuühendus

Ühendusväärtusi vt tehnilistest andmetest.

1. Rullida veevoolik trumlilt maha ja ühendage vee pealevooluga (nt veekraaniga).

Veepaagi täitmine

1. Avage veepaagi pealevoolukraan.
2. Rullida veevoolik trumlilt maha ja ühendage vee pealevooluga (nt veekraaniga).
3. Avage vee pealevool.

Veepaaki täidetakse ujukimahuti kaudu. Kui vee-paagid on täidetud, sulgege ujukipaagis ujukiventiil

1. Sulgege vee pealevool.
2. Eraldada veevoolik vee pealevoolust
3. Rullida veevoolik voolikutrumlile

Käsitsemine

△OHT

Tuleohtlikud vedelikud

Plahvatusoht

Ärge pihustage põlemisvõimelisi vedelikke.

△OHT

Töö ilma joatoruta

Vigastusoht

Ärge käitage seadet kunagi ilma monteeritud joatoruta. Enne iga kasutamist kontrollige, kas joatoru on kindlalt paigas. Joatoru keermesliide peab olema käetugevuselt kinni keeratud.

△OHT

Kõrgsurve veejuga

Vigastusoht

Ärge kunagi fikseerige päästikut ja kinnitushooba aktiveeritud asendis.

Ärge kasutage kõrgsurvepüstolit, kui kinnitushoob on kahjustatud.

Lükake enne köiki seadmel teostatavaid töid körgsurve-püstoli ohutuslukk ette.

Hoidke kõrgsurve-pesupüstolit ja joatoru mõlema käega.

TÄHELEPANU

Töö tühja kütusepaagiga

Kütusepumba hävitamine

Ärge käitage seadet kunagi tühja kütusepaagiga.

Körgsurvepüstoli avamine/sulgemine

1. Kõrgsurvepüstoli avamine: Vajutage kinnitushooba ja päästikut.

2. Körgsurvepüstoli sulgemine: Laske kinnitushoob ja päästik lahti.

Düüsi vahetamine

△OHT

Vigastusoht!

Kõrgsurvepüstol on rõhu all.

Lülitage seade enne düüsivahetust välja ja vajutage kõrgsurvepüstolit, kuni seade on survevaba.

1. Lülitage seade välja ja vajutage kõrgsurvepüstolit, kuni seade on survevaba.

2. Kindlustage kõrgsurvepüstol, lükates fikseeri-misastme ette.

3. Vahetage düüs.

Veevarustus

Veega saab varustada kas välise veeühenduse või si- semise veepaagi (2x 250 liitrit) kaudu.

Tagasivoolu ümberlülitamise kuulkraan

- Sõidusuunaga paralleelne asend: Kõrgsurvepumba tagasivooluvesi voolab avatud ülevooluventiili korral ujukimahutisse.

Märkus

Kui selle kuulkraani asendi puhul suletakse käsipihustuspüstol, võib seade ületemperatuuri tõltu mõne minuti pärast välja lülituda (vt abi rikete/ERROR 3 korral).

- Asend risti söidusuunaga: Körgsurvepumba tagasivooluvesi voolab avatud ülevooluventiili korral vee-paakidesse.

Väline veevarustus

1. Seadke tagasivoolu ümberlülituse kuulkraani raken-dushoob sõidusuunaga paralleelseks (20I).

2. Sulgege veepaagi pealevoolukraan.

Sisemine veevarustus

1. Seadke tagasivoolu ümberlülituse kuulkraani raken-dushoob söidusuunaga risti (500l).

2. Avage veepaagi pealevoolukraan.

Seadme sisselülitamine

Märkus

Seadet saab käitada ainult suletud esikattega. Esikatte avamisel lülitub seade välja ja märgutuli põleb.

Märkus

Kui töörõhk on lõplikult saavutatud, saab õhueemaldus- protsessi tõttu muuta mootori pööretearvu.

1. Lukustage hädaseiskamislüliti seda tömmates lahti.

2. Tagakatte avamine

3. Taastage veega varustamine.

4. Pistke võti võtmelülitisse.

5. Üksnes külma mootor korral: Keerake võtmelüliti mootori eelsoojendamiseks vasakule ja hoidke all, kuni eelsoojendamise märgulamp on kustus.

6. Keerake võtmelüliti asendisse "I"

Käitusvalmiduse kontroll-lamp põleb. Juhtpinge lüli-tatakse sisse ja ekraanile kuvatakse tööseisund.

1. Keerake võtmelülitit paremale, kuni mootor töötab.

2. Seadke seadmelüliti töötamiseks külma-/kuuma veega.

3. Vabastage körgsurvepüstol lukustusest, selleks lükake fikseerimisaste taha.

4. Avage körgsurvepüstol.

Käitamine külma veega

1. Viige seadme lüliti asendisse „0/OFF“.

Käitamine kuuma vee

△OHT

Kuum vesi

Körvetusoht

1. Seadistage seadmelüliti soovitud töötemperatuurile (max 100 °C). Põleti lülitatakse sisse.

Pöörete arvu juhtimine

Ainult HDS 9/50, HDS 13/35 (optionsaalne HDS 13/20, HDS 17/20 puhul):

Märkus

Kui mootori pöörete arvu tõstetakse, tõuseb ka töörõhk. Seda saab näha manomeetrilt.

• Pöörete arvu suurendamine:
2. Suruge pööretearvu juhtimise hoob üles.
• Pöörete arvu vähendamine:
3. Suruge pööretearvu juhtimise hoob alla

Tööröhu ja edastuskoguse seadistamine

Ainult HDS 13/20, HDS 17/20:

1. Seadistage töörõhk ja edastuskogus rõhu/koguse regulaatori keeramisega kõrgsurvepüstolil (+/-).

A OHT

Vigastusoht!

Pöörake rõhu / koguse regulaatori seadistamisel silmas, et joatoru keermesliïde ei vabaneks.

Käitamine puhastusvahendiga

Ainult HDS 13/20, HDS 17/20:

TÄHELEPANU

Kahjustus ebasobivate puhastusvahendite töttu Ebasobivad puhastusvahendid vöivad seadet ja puhas- tatavat objekti kahjustada.

Kasutage ainult objekti jaoks ettenähtud puhastusvahendeid.

• Keskkonna kaitsmiseks kasutage puhastusvahendeid säästlikult.
• Järgige puhastusvahenditega kaasas olevat soovitatud annust ja juhiseid.
• Kasutada tohib ainult seadme tootja poolt heaks kii-detud puhastusvahendeid.
• Kärcheri puhastusvahendid garanteerivad riketeta töö. Palun laske end nõustada või küsige meie kataloogi või meie puhastusvahendite infolehti.
• Puhastusvahendi imemisvoolik asetada puhastusvahendi anumasse ja kruvida kaas kinni.
• Seadke puhastusvahendi doseerimisventiil soovitud kontsentratsioonile.

Märkus

Selleks, et takistada puhastusvahendi ja suletud käsipi-hustuspüstoliga käitamisel puhastusvahendi tagasivoolamist ujukimahutisse või veepaakidesse, tuleb puhastusvahendi doseerimisventiil sulgeda.

Umbrohutörje

Ainult HDS 13/20, HDS 17/20 (suvand):

Märkus

Umbrohutörjesüsteemi käitamiseks on tingimata vajalik pööretearvu reguleerimise paigalduskomplekt (suvand, tehasest: 2.013-086.7, täienduskomplekt: 2.013-

014.0)!Käsitsemine vastavalt umbrohutörjesüsteemi kasulusjuhendile WR 10, osa nr 5.968-256.0 või WR 20/WR 50/WR 100, osa nr 5.967-455.0!

Lisaks tuleb järgida järgmist teavet:

1. Monteerige WR 10, 20, 50 või 100 joatorule ja sises-tage sobiv düüs (vt vastavat kasutusjuhendit).

2. Keerake võtmelüliti asendisse "I".

Käitusvalmiduse kontroll-lamp põleb. Juhtpinge lüli-tatakse sisse ja ekraanile kuvatakse tööseisund.

1. Suruge pööretearvu juhtsüsteemi hoob kuni piirajani alla.

Umbrohutörje V2.0

1. Seadke seadmelüliti töörežiimi "Umbrohutörje V2.0" peale.
2. Keerake võtmelülitit paremale, kuni mootor töötab.
3. Vabastage körgsurvepüstol lukustusest, selleks lükake fikseerimisaste taha.
4. Avage kõrgsurvepüstol.

- Ekraan näitab TEMP LOW: See kestab umbes 2-4 minutit, kuni töötemperatuur on saavutatud.

- Ekraan näitab TEMP OKAY:

1. Viige läbi umbrohutörje.

Umbrohutōrje V3.0 & V5.0

1. Seadke seadmelūliti töörežiimi "Umbrohutōrje V3.0 & V5.0" peale.

OFF ON

1. Lülitage WR-boks sisse, seadke lüliti asendisse "ON".

1. Seadistage temperatuur klahvide SET ja ∧v abil ning kinnitage klahviga √ (seadistusvahemik 85-105 °C).
2. Keerake võtmelülitit paremale, kuni mootor töötab.
3. Vabastage kõrgsurvepüstol lukustusest, selleks lükake fikseerimisaste taha.
4. Avage körgsurvepüstol.

Märkus

See kestab umbes 2-4 minutit, kuni töötemperatuur on saavutatud.
7. Viige läbi umbrohutörje.

Aururežiim (aurupuhastus ja desinfektsioon)

Ainult HDS 13/20, HDS 17/20 (suvand):

Märkus

Aururežiimi käitamiseks on tingimata vajalik pööretearvu reguleerimise paigalduskomplekt (suvand, tehasest: 2.013-086.7, järelpaigalduskomplekt: 2.013-014.0)!

△OHT

Körvetusoht!

Körge töötemperatuuri töttu suurenenud töörõhk. Pidage silmas, et töötemperatuuridel üle 105°C ei tohi töörõhk ületada 3,2 MPa (32 bar).

Märkus

Auruga puhastamisel ei ole käitamine 2 joatoruga või-malik.

1. Auruga puhastamine: Monteerige joatorule sobiv aurudüüs (vt detaili nr tehnilistest andmetest).
2. Desinfektsioon: Monteerige joatorule WR 10, 20, 50 või 100 ja kasutage sobivat aurudüüsi (vt detaili nr tehnilistest andmetest).
3. Seadke seadmelüliti töörežiimile "Aururežiim".
4. Lülitage WR-boks sisse, seadke lüliti asendisse "ON".
5. Seadistage temperatuur klahvide SET ja ∧v abil ning kinnitage klahviga √ (soovitatav seadistusvahemik 120-155 °C).
6. Keerake võtmelülitit paremale, kuni mootor töötab.
7. Avage mootorikate ja seadistage ülevooluklapi käsi-ratas vastupäeva vastavalt manomeetrile 30 baari-ni.
8. Vabastage körgsurvepüstol lukustusest, selleks lükake fikseerimisaste taha.
9. Avage körgsurvepüstol.

Märkus

See kestab umbes 2-4 minutit, kuni töötemperatuur on saavutatud.

1. Teostage auruga puhastamine või desinfektsioon. Ohutusfunktsioonid

1 WR-boksi märgutuli põleb punaselt: Süsteemi rõhk liiga kõrge, põleti lülitub välja, vt abi rikete korral.
2 Juhtpaneeli ekraanile ilmub ERROR 5: Süsteemi rõhk liiga madal, põleti ei käivitu, vt abi rikete/ERROR 5 korral.

Käituse katkestamine

1. Sulgege körgsurvepüstol.
2. Kindlustage kõrgsurvepüstol, selleks lükake fiksee-rimisaste ette.

Märkus

Kui kõrgsurvepüstol suletakse, käib mootor tühikäigu põördearvuga edasi. Seeläbi hakkab vesi ujukipaagi ja kõrgsurvepumba vahel tsirkuleerima ja soojenema. Kui maksimaalne lubatud temperatuur (55 °C) on saavutatud, lülitatakse mootor veesisendil olevast temperatuuriandurst välja. Pärast jahtumist temperatuurile alla 50 °C võib seadme uuesti kasutusele võtta.

Puhastusvahendiga käitamise järel

Ainult HDS 13/20, HDS 17/20:

1. Keerake puhastusvahendi doseerimisventiil „0“ peale.
2. Loputage seadet avatud kõrgsurvepüstoliga vähemalt 1 minut.

Seadme väljalülitamine

△OHT

Oht kuuma vee või auru tõttu Körvetusoht

Pärast kuuma vee või auruga käitamist tuleb seadet käitada jahutamiseks vähemalt 2 minutit avatud püstoli korral külma veega.

TÄHELEPANU

Kahjustusoht!

Kahjustusoht

Ärge lülitage kunagi mootorit täiskoormusel välja, kui kõrgsurvepüstol on avatud.
1. Viige seadmelüliti asendisse „0/OFF“ (põleti välja).
2. Sulgege käsipihustuspüstol.

Mootor reguleerib tühikäigul.

1. Keerake võtmelülti asendisse "0".

Kustub tööks valmisoleku märgutuli. Juhtpinge lüli-tatakse välja ja ekraan kustub.

1. Välise veeühenduse korral: Sulgege vee pealevool.
2. Vajutage kõrgsurvepüstolit, kuni seade on surveva- ba.
3. Kinnitage kõrgsurvepüstol tahtmatu avanemise eest kinnitusriiviga.
4. Välise veeühenduse korral: Lahutage veevoolik vee pealevoolust ja rullige veevoolik trumlile.
5. Rullige kõrgsurvevoolik voolikutrumlile.

Külmumiskaitse

Kaitseks külmumiskahjustuste eest tuleb masin antifriisiga läbi pesta.

Märkus

Kasutage tavapärast glükoolipõhist söiduautode antifriisi.

Märkus

Järgige külmumiskaitsevahendi käsitsemiseeskirju. See tagab ka teatud korrosioonikaitse.

Mootori külmumlskaltse

1. Kontrollige, kas mootori jahutusahela külmumiskaitse on piisav, vajadusel lisage antifriisi.
2. Vt hooldustöid „Jahutusvedeliku kontrollimine ja li- samine“.

Aku külmakaitse

1. Kui seadet tugeva külmaga mitu nädalat ei kasutata, tuleb aku maha monteerida ja hoida seda kohas, mille temperatuur ei lange alla nulli.

Antifriis süsteemis (körgsurvepump)

1. Välise veeühenduse korral: Eraldada veevoolik vee pealevoolust.
2. Viige seadme lüliti asendisse „0/OFF".
3. Tehke seade survevabaks.
4. Seadke lüliti asendisse "Külmakaitse".
5. Ainult HDS 13/20, HDS 17/20: Seadke puhastusvahendi doseerimisventiil maksimumile. Tömmake puhastusvahendi imivoolik puhastusvahendipaagist välja ja asetage nii, et see imetakse tühjaks.

1. Avage veepaagi pealevoolukraan ja väljalaskekraan, et seade täielikult tühjaks lasta.

Veepaagi täitetaseme näit langeb täitsa alla.
7. Sulgege veepaagi pealevoolukraan ja väljalaskekraan.
8. Lahutage kõrgsurvepüstol kõrgsurvevoolikust.

1. Ühendage kõrgsurvevoolik külmakaitse pealevoolu- ga.
2. Ühendage veevoolik külmakaitse tagasivooluga.
3. Valage antifriisi vastavasse mahutisse. Valige vee/antifriisi vahekord vastavalt antifriisi tootja andmetele.
4. Kontrollige antifriisi kontsentratsiooni laiatarbe antifriisitestriga ja vajaduse korral kohandage seda.

1. Avage ujukipaagi täiteava. Selleks avage tiibkruvi ja nihutage katet vasakule.
2. Valage 20 liitrit antifriisi ujukimahutisse ja sulgege täiteava.
3. Seadke antifriisi kuulkraani hoob vertikaalseks.
4. Seadke tagasivoolu ümberlülituse kuulkraani raken-dushoob sõidusuunaga paralleelseks (201).
5. Üksnes külma mootor korral: Keerake võtmelüliti mootori eelsoojendamiseks vasakule ja hoidke all, kuni eelsoojendamise märgulamp on kustus.
6. Keerake võtmelüliti asendisse "I".
   Käitusvalmiduse kontroll-lamp põleb. Juhtpinge lüli-tatakse sisse ja ekraanile kuvatakse tööseisundiks „Antifriis“.
7. Keerake võtmelülitit paremale, kuni mootor töötab. Antifriisi lahust pumbatakse läbi seadme.
8. Juhtige jääkvesi antifriisi vooliku kaudu antifriisi mahutisse.
9. Niipea kui antifriis hakkab antifriisi voolikust välja voolama, seada külmakaitse kuulkraani horisontaalselt ja oodake 5 sekundit.
10. Lülitage mootor välja.
11. Viige seadme lüliti asendisse „0/OFF".

Antifriisi pumpamine körgsurvesüsteemist

Märkus

Enne käitamist tuleb antifriisivedelik pumbata körgsurvesüsteemist tagasi antifriisi mahutisse.

1. Seadke antifriisi kuulkraani hoob vertikaalseks.
2. Ühendage körgsurvevoolik külmakaitse pealevooluga.
3. Ühendage veevoolik külmakaitse tagasivooluga.
4. Avage ujukipaagi täiteava. Selleks avage tiibkruvi ja nihutage katet vasakule.
5. Valage 20 liitrit puhast vett ujukimahutisse ja sulgege täiteava.
6. Seadke lüliti asendisse "Külmakaitse".
7. Üksnes külma mootor korral:

Keerake võtmelüliti mootori eelsoojendamiseks vasakule ja hoidke all, kuni eelsoojendamise märgulamp on kustus.

1. Keerake võtmelüliiti asendisse "I". Käitusvalmiduse kontroll-lamp põleb. Juhtpinge lülitatakse sisse ja ekraanile kuvatakse tööseisundiks „Antifriis”.
2. Keerake võtmelülitit paremale, kuni mootor töötab. Antifriis liigub koos puhta veega ujukipaagist antifriisi mahutisse.
3. Teostage u 2-minutine loputus, kuni antifriisi mahuti on täidetud.
4. Lülitage mootor välja.
5. Viige seadme lüliti asendisse „0/OFF".

Transport

ETTEVAATUS

Vigastus- ja kahjustusoht!

Sobimatu transport

Pidage transportimisel silmas seadme kaalu.

TÄHELEPANU

Kahjustusoht!

Sobimatu transport

Kaitske fikseerimishooba transpordi ajal kahjustuste eest.

Haagiserežiim

Märkus: Sõidukijuht, kes sõidutab haagisega veduksõidukit avalik-õiguslikus tänavaliikluses, peab kindlustama, et tal on selleks vastavalt nõutav sõiduluba (juhiloa klass).

△OHT

Ettearvamatu sõidukäitumine

Osaliselt täidetud veepaagi puhul võib seade ekstreemsete roolimisliigutuste või pidurdusolukordade korral üles õötsuda või ümber kukkuda.

Tühjendage või täitke veepaak enne söite täielikult.

1. Täitke või tühjendage veepaak täielikult, kui lubatud kogukaal on 1600 kg.
   Tühjendage veepaak täielikult, kui lubatud kogukaal on 1100 kg.
2. Keerake voolikutrumlita seadmete puhul kõrgsurve-woolik kõrgsurveväljundilt maha ja pange seadmesse hoiule.
3. Pöörake esilook (suvand) ette ja lukustage.
4. Tömmake tagaosa kattetent (suvand) alla ja lukus-tage.
5. Reguleerige veotiisli kõrgus tugiratta abil veoki haagise ühenduse kõrgusele vastavaks.
6. Kinnnitage tross veoki külge.

A B

①Haakeseadis avatud

②Haakeseadis suletud

1. Tömmake sidestuskang üles (avamine).
2. Pange veotiisel haakeseadise kuulile.
3. Vajutage sidestuskang alla (sulgemine), kuni see on veotiisliga paralleelselt.
4. Pistke sõiduki valgustuse pisteühendus sisse.
5. Keerake tugiratast vändast üles.
6. Pidage silmas, et tugiratas näitaks sissesõidutatud posilsioonis haagise suunas.

1. Eemaldage ratastelt tökiskingad ja pange hoidikutesse.
2. Vabastage seisupidur.
3. Kontrollige haagise valgustuse (pidurituled, sõidusuuna näidik, tagatuled, numbrimärgi valgustus) talitlust.
4. Kontrollige rehvide veerepinda sellesse kinnisõide-tud esemete osas.
5. Kontrollige rehvide seisundit.
6. Kontrollige rehvide öhuröhku, vt „Hooldustööd“.

Märkus: Järgige haagistega söidukite kohalikke kehti- vaid kiiruspiiranguid ja pidage neist kinni.

Kraanatransport

△OHT

Sobimatu transport kraanaga

Kukkuvast seadmest või kukkuvatest objektidest põh-justatud vigastusoht

Järgige kohalikke önnetuste vältimise eeskirju ning ohutusjuhiseid.

Seadet tohib transportida üksnes kraana ja inimeste abil, keda on juhendatud kraana kasutamise osas.

Kontrollige iga kraanaga transportimise eel, et tõstetöö-riist ei ole kahjustatud.

Kontrollige iga kraanaga transportimise eel, et käepide ei ole kahjustatud.

Töstke seadet ainult käepidemest.

Årge kasutage tugikette.

Kindlustage tõsteseadis koorma ettenägematu ülesri-putamise vastu.

Eemaldage enne kraanaga transportimist joatoru koos kõrgsurve-pesupüstoli, düüside, pinnapuhasti ja muude lahtiste objektidega.

Ärge transportige tösteprotsessi ajal seadmel mingeid objekte.

Arge seiske koorma all.

Pidage silmas, et kraana ohutsoonis ei viibi kedagi.

Ärge jätke seadet kunagi järelevalveta kraanale rippu- ma.

Ladustamine

△ETTEVAATUS

Vigastus- ja kahjustusoht kaalu eiramisell!

Seadme transportimisel ja laduslamisel esineb seadme vigastus- ja kahjustusoht kaalu töttu.

Pidage transportimisel ja ladustamisel silmas seadme kaalu, vt peatükki Tehnilised andmed.

TÄHELEPANU

Kahjustusoht külma töttu!

Täielikult äravoolamata vesi vöib külmumisel kahjustada seadet ja tarvikuid.

Laske vesi täielikult seadmest ja tarvikutest välja.

Kaitske seadel ja tarvikuid külma eest.

Hooldus ja jooksevremont

25 24 23 22 21 10 26 1 2 3 4 7 6 5 9 8 HDS 13/20 HDS 17/20 17 16 15 13 18 14 13 12 11 HDS 9/50 HDS 13/35 20 19

①Mootoriöli täiteava (üleval)
②Mootoriõli täiteava (küljel)
③Õlimōōtevarras (mootor)
④ Ölifilter (mootor)
⑤Mootoriöli väljalaskekruvi
⑥ Veeseparaator
⑦Kütusefilter
⑧Käigukastiõli täiteava, sh öhueemaldus
⑨Vahekäigukastiöli väljalaskekruvi

⑩Vahekäigukasti ölivaateklaas

⑪Pumba öliväljalaskepolt

⑫Pumba õlivaateklaas

18 Puhastusvahendi sisend

⑲Pumba eelfilter

20 Kontrollpilu

②1Kütusefilter

②2 Starter

23Generaator

⑳Mustuse väljalase öhufiltril

25Öhufilter

②6 Ôhufiltri padrun

Vooluskeem

① Antifriisi mahuti
②Pehmendusvedeliku mahuti
③ Vee pealevool
④ Madalsurve-voolikutrummel
⑤ Veesisendi filter
⑥Antifriisi kuulkraan
⑦Ujukmahuti
⑧Veepuuduse kaitse
⑨ Veepaagi pealevoolukraan
10Veepaak
⑪Tagasivoolu ümberlülitamise kuulkraan
12 Pumba eelfilter
⑬Körgsurvepump
14 Ülevooluventiil
15 Röhulüliti
⑯Tagasilöögiventiil
⑰Ohutusventiil
18 Voolulüliiti
19Läbivoolu soojendi

20Põleti temperatuuriandur
②1Körgsurve-voolikutrummel
⑳Körgsurve väljund
②3Antifriisi tagasivool
24 Väljalaskekraan
25 Vee sissepääsu temperatuuriandur
26 Soojusvaheti
27Vahekäigukast
28 Diiselmootor
29Manomeeter
30Jahutusvee temperatuuriandur
③1) Puhastusvahendi magnetventiil
③2Pesuvahendi doseerimisventiil
33 Puhastusvahendi mahuti

Sümbol Klienditeeninduse liik
	Põleti hooldus
	Mootori hooldus
	Pumba hooldus
	Kõrgsurvepüstoli hooldus

Hooldusintervallid

Ajahetk Tegevus kelle poolt
Iga söidu eel Kontrollige valgustust. Operator
		Kontrollige rehviröhku ja rehvide seisundit. Operaator
Iga päev	Kontrollige öli seisundit kõrgsurvepumba vaateklaasilt. Ärge võtke seadet käiku, kui öli on piimjas. Teavitage klienditeenindust.TÄHELEPANUKahjustusoht!Kui öli on piimjas, tuleb koheselt informeerida Kärcheri klienditeenindust.	Operaator
	Seadme üldine visuaalne kontroll. Operaator
	Kontrollige kõrgsurvevoolikut kahjustuse suhtes. Ärge defektseid kõrgsurvevoolikuid enam kasutage.	Operaator
	Kontrollige veesisendfiltrit, vajadusel puhastage. Operaator
	Kontrollige pumba eelfiltrit, vajadusel puhastage. Operaator
	Kontrollige mootoril ölitaset, vajadusel lisage öli juurde.	Operaator
	Kontrollige vahekäigukasti ölitaset, vajadusel lisage öli juurde.	Operaator
	Kontrollige mootori kütusefiltrit, vajadusel teavitage klienditeenindust.	Operaator
	Kontrollige mootori veeseparaatorit, vajadusel teavitage klienditeenindust.	Operaator
	Kontrollige jahutusvedeliku taset paisuanumas, vajadusel lisage jahutusvedelikku.	Operaator
	Kontrollige põletusaine filtrit, vajadusel teavitage klienditeenindust.	Operaator
	Kontrollige puhastusvahendi imemisvooliku filtrit, vajadusel puhastage.	Operaator
	Kontrollige torustikusüsteemi ebatiheduse suhtes.	Operaator
Üks kord esimese 50 töötunni järel	Kontrollige ventilaatori kiilrihma pinget, vajadusel pingutage üle.	Operaator
	Vahetage mootoriöli.	Klienditeenindus
	Vahetage kõrgsurvepumba öli.	Klienditeenindus
Iga 50 töötunni või 3 kuu järel	Kontrollige akut.	Klienditeenindus
Ajahetk	Tegevus	kelle poolt
Iga 200 töötunni järel Kontrollige õhufiltrit või õhufiltri padrunit, vajadusel puhastage. Operaator
	Kontrollige ventilaatori kiilrihma pinget, vajadusel pingutage üle. Operaator
	Kontrollige vahekäigukasti lekete suhtes. Klienditeenindus
	Puhastage põletusaine paagi täiteotsaku söela. Klienditeenindus
	Vahetage mootoriöli. Klienditeenindus
	Vahetage mootori ölifiltri padrun välja. Klienditeenindus
	Tehke hooldustööd vastavalt hooldusplaanile. Klienditeenindus
Iga 400 töötunni järel või üks kord aastas	Vahetage õhufiltri padrun välja.	Operaator
	Kontrollige põletusaine filtrit, vajadusel vahetage välja.	Klienditeenindus
	Tehke hooldustööd vastavalt hooldusplaanile. Klienditeenindus
Iga 600 töötunni järel või üks kord aastas	Vahetage kõrgsurvepumba öli.	Klienditeenindus
Iga 800 töötunni järel.	Kontrollige ventilaatori mootori talitlust, vajadusel vahetage liugkontaktid (sõeharjad) välja.	Operaator
Iga 1000 töötunni järel või üks kord aastas.	Vahetage jahutusvedelikku.	Klienditeenindus
Iga 1000 töötunni järel.	Vahetage vahekäigukasti öli.	Klienditeenindus
	Vahetage ventilaatori kiilrihm välja.	Klienditeenindus
	Kontrollige mootori silindripea ventiillilõtku, vajadusel seadistage.	volitatud Yanmari edasimüüja
Iga 1600 töötunni järel	Kontrollige mootori sissepritsedüüse, vajadusel puhastage.	volitatud Yanmari edasimüüja
	Kontrollige mootori karteriava, vajadusel puhastage.	volitatud Yanmari edasimüüja
Iga 2000 töötunni või 2 aasta järel	Vahetage mootori kütusevoolikuid.	volitatud Yanmari edasimüüja
	Vahetage mootori jahutussüstemi voolikuid.	volitatud Yanmari edasimüüja
Iga 2000 töötunni järel	Kontrollige mootori silindripea ventiile ja ventiilipesasid, vajadusel kohandage.	volitatud Yanmari edasimüüja
Kehtib ainult aururežiimi paigalduskomplektiga seadmetele:
Hiljemalt iga 5 aasta järel korduvalt	Tehke survekatse vastavalt tootja spetsifikatsioonidele.	Klienditeenindus

Hooldustööd

△OHT

Lülitage enne kõiki seadmel teostatavaid töid võtmelüliti välja ja tömmake võti välja.

△OHT

Vigastusoht elektrilöögi töttu

Ärge asetage generaatorile ega starterile metallist ese- meid.

△OHT

Plahvatusoht!

Vigastus- ja kahjustusoht

Ärge asetage tööriistu ega muud sarnast akule, st otsa-poolustele ega elemendiliitmikele.

Vältige tingimata suitsetamist ja lahtist tuld.

Hoolitsege akude laadimisel ruumides hea ventilatsiooni eest.

Kasutage eranditult Kärcheri poolt lubatud akusid ja laa-dijaid (originaalvaruosad).

1. Laske seadmel maha jahtuda.

Veesisendfiltri puhastamine

1. Demonteerige veesisendfilter ja vötke filtripadrun välja.

2. Puhastage filtripadrunit puhta vee või suruõhuga.

3. Pange kokku vastupidises järjekorras

Pumba eelfiltri puhastamine

1. Tehke seade survevabaks.
2. Demonteerige pumba eelfilter ja võtke filtripadrun välja.
3. Puhastage filtripadrunit puhta vee või suruõhuga.
4. Pange kokku vastupidises järjekorras.

Puhastusvahendi imivooliku filtri puhastamine

1. Keerake puhastusvahendi imivooliku keeratav kaas välja.
2. Tömmake puhastusvahendi imivoolik välja.
3. Puhastage filter vees ja pange uuesti sisse.

Kontrollige mootori ölitaset ja lisage

Märkus

Õlimõõtevarda MIN- ja MAX-märgistuse vaheline täitekogus on 1,6 liitrit.

1. Tõmmake ölimõõtevarras välja, pühkige puhtaks ja lükake uuesti sisse.
2. Tömmake ölimöötevarras veelkord välja ja kontrollige ölitaset. Ölitase on nõuetekohane, kui see jääb ölimöötevardal oleva märgistuse piirresse.
3. Kui ölitase on allpool ölimöötevarda märgistust, avage täiteava kaas ja lisage puhast mootoriöli.
4. Oodake viis minutit, kuni mootoriöli on kogunenud ölivanni.

5. Kontrollige ölitaset nagu ülalpool kirjeldatud.

6. Korrake seda protseduuri vajadusel nii mitu korda, kuni ölitase jääb ölimöötevarda märgistuse piiresse.

7. Pärast kontrollimist lükake ölimöötevarras sisse ja sulgege täiteava kaas.

Märkus

Öhumullid peavad saama välja pääseda.

Ölisorte vt tehnilistest andmetest.

Vahekäigukasti ölitaseme kontrollimine ja käigukastiöli lisamine

1. Kontrollige ölitaset vahekäigukasti ölivaateklaasilt. Ölitase vastab nõuetele, kui see asub ölivaateklaasi keskel.
2. Kui ölitase on ölivaateklaasi keskosast allpool, siis avage täiteava kaas ja lisage värsket käigukastiöli.
3. Sulgege täiteava.

Märkus

Öhumullid peavad saama välja pääseda.

Ölisorte vt tehnilistest andmetest.

Ölitaseme kontrollimine kõrgsurvepumba õlimõõtevardalt ja öli lisamine

1. Keerake ölimöötevarras välja, pühkige puhtaks ja lükake uuesti sisse.
2. Keerake ölimöötevarras veelkord välja ja kontrollige ölitaset.

Õlitase on nõuetekohane, kui see jääb õlimõõtevar-dal oleva märgistuse piiresse.

1. Kui ölitase on ölimöötevarda märgistusest allpool, lisage värsket öli.
2. Keerake ölimöötevarras sisse.

Märkus

Öhumullid peavad saama välja pääseda.

Ölisorte vt tehnilistest andmetest.

Jahutusvedeliku kontrollimine ja lisamine

△ETTEVAATUS

Võib tekkida kahjulikke aineid.

Pidage silmas kasutatud antifriisisorti.

Segu võib esile kutsuda keemilise reaktsiooni.

Ärge segage erinevaid antifriisisorte.

△HOIATUS

Mootori ülekuumenemise oht

Puuduva jahutusvedeliku töltu vöib mootor üle kuumeneda.
Pange mootor kohe seisma ja laske sellel maha jahtuda.

△HOIATUS

Mootori ülekuumenemise oht

Puuduva jahutusvedeliku töttu vöib mootor üle kuumeneda.
Kui mootor on nii tugevasti ülekuumenenud, et välja tu- leb veeauru, siis pange mootor seisma ja hoidke moo- torist ohutusse kaugusse, kuni rõhk on alanenud.

TÄHELEPANU

Körvetusoht mootori jahutusvee töttu

Paisuanum on rōhu all.

Ärge avage kunagi mootori jahutusvee paisuanuma kaant töötemperatuuril.

1. Avage mootori jahutusvee paisuanuma kaas, lisage puhast vett ja vastavat antifriisi kuni Max-tähiseni.

Öhufiltri kontrollimine/puhastamine

Märkus

Öhufiltri jämedaks puhastamiseks hoidke mustuse väljalaskeava all kogumismahutit ja laske mustus välja.

Märkus

Tugevasti määrdunud või defektsed filtripadrunid tuleb põhimötteliselt uutega asendada.
1. Vabastage vedrupingutuslook, vötke kaas ära ja eemaldage tolmuladestised.
2. Võtke filtripadrun välja.
3. Puhuge filtripadrun seest suruõhuga (max 2 bar) läbi.
4. Puhastage ōhufiltri korpust seest lapiga.
5. Pange filtripadrun öhufiltri korpusesse.
6. Paigaldage kaas ja kinnitage vedrupingutuslooga- ga.

Ventilaatori kiilrihma kontrollimine

Kui kiilrihm ei ole piisavalt pingutatud, võib see põhjustada mootori ülekuumenemist või aku ebapiisavat laadi-mist.

1. Pange mootor seisma ja tömmake võti võtmelülitist välja.
2. Kiilrihma pinge kontrollimiseks suruge rihm pöidlaga rihmaseibide vahelt sisse.

Märkus

Kilrihma peab saama u 7-9 mm sisse suruda.

Märkus

Vahetage kahjustatud kiilrihmad põhimõtteliselt välja.

Pealejooksupiduri määrimine

1. Pressige mölema määrdenipli kaudu laiatarbe määrdepressiga vastavat määret sisse.

1. Pange seade tasasel pinnal seisma.
2. Ühendage öhuröhu kontrollseade rehviventiili külge.
3. Kontrollige ōhurōhku (vt „Tehnilised andmed“) ja vajaduse korral korrigeerige.

Ratta vahetamine

△OHT

Oht elule liiklusvoo tõttu

Pange seade tasasel pinnal seisma ja kandke avalikel teedel remonditöid tehes ohutusriietust.

1. Pange seade tasasel pinnal seisma.
2. Kontrollige aluspinna stabiilsust. Kindlustage seade täiendavalt tökiskingaga eemaleveeremise vastu.
3. Lukustage seisupidur.
4. Kontrollige rehve.

5. Kontrollige rehvide veerepinda sellesse kinnisõide-tud esemete osas.

6. Eemaldage esemed.

7. Kasutage sobivaid laiatarbe rehvide remondivahendeid.
   Järgige vastava tootja soovitusi. Edasisõit on võimalik toote valmistaja andmetest kinni pidades. Tehke võimalikult kiiresti rehivahetus või rattavahetus.

Märkus

1. Pange tungraud vastavas toetuspunktis kohale.

2. Lõdvendage rattapoldid.

3. Tõstke seade tungrauaga üles.
4. Keerake rattapoldid välja.
5. Võtke ratas ära.
6. Pange varuratas kohale.
7. Suruge rattapoldid vastu.
8. Laske seade tungrauaga alla.
9. Keerake rattapoldid ristjalt kinni.

Pingutusmoment 110-120 Nm

Märkus

Tarnekomplektis pole tungrauda.

Märkus

Kasutage sobivat laiatarbe tungrauda.

Haagis

1. Laske piduriseadet ja šassiid regulaarselt volitatud töökojas kontrollida.

Abi rikete korral

△OHT

Soovimatult töötav seade

Vigastusoht, elektrilöök

Seadke enne kõiki seadmel teostatavaid töid võtmelüliti „0“ peale ja tömmake võti välja.

△OHT

Soovimatult töötav seade, voolujuhtivate osade puutumine

Vigastusoht, elektrilöök

Lülitage enne seadmel tehtavaid töid seade välja. Tömmake vörgupistik välja.

△OHT

Plahvatuse ja lühise oht. Ärge asetage tööriista või muud sarnast aku peale.

1 Laske seadmel maha jahtuda.

Ekraani rike

ERROR 4 OFF 1 2

①Rikke number

②Mootor välja (OFF)

Klienditeenindus

Kui riket ei saa kõrvaldada, tuleb seade üle kontrollida klienditeenindusel.

Rikked teavitusega displeil

Viga	Põhjus	Kõrvaldamine	Vastutav isik
ERROR 1 Laadimisvool	Ventilaatori kiilrihma pinge liiga nõrk.	1. Pingutage ventilaatori kiilrihma.	Operaator
	Generaator defektne. 1. Kontrollige generaatorit, vajadusel vahetage välja. Klienditeenindus
	Laadimisvoolu jälgimissüsteem defektne.	1. Kontrollige kaabeldust + releed K9.	Klienditeenindus
ERROR 3 Veesisendi või jahutusvee temperatuur	Vee temperatuur on ujukimahutis ringlusrežii-mi tõttu liiga kõrge.	1. Laske veel maha jahtuda või laske see välja. Sead-ke tagasivoolu ümberlülituse kuulkraani rakendus-hoob sõidusuunaga risti (500l).	Operaator
	Vee sissepääsu temperatuuriandur on seade välja lülitanud	1. Lülitage seade välja ja uuesti sisse. Kui tõrge kor-dub, teavitage klienditeenindust.	Operaator
	Veesisendi temperatuuriandur defektne.	1. Vahetage temperatuuriandur välja.	Klienditeenindus
	Jahutusvedeliku tase liiga madal.	1. Valage jahutusvesi paisuanumasse.	Operaator
	Ventilaatori kiilrihma pinge liiga nõrk. 1. Pingu-tage ventilaatori kiilrihma. Operaator
	Mootoril olev jahutusvee temperatuuriandur on defektne.	1. Vahetage temperatuuriandur välja.	Klienditeenindus
ERROR 4 Veepuudus	Väline veevarustus: Vee pealevoolurõhk liiga madal.	1. Kontrollige vee pealevoolu.	Operaator
	Sisemine veevarustus: Veepaagid tühjad.	1. Täitke veepaagid.	Operaator
	Kuivkäigu kaitse ujukimahutis defektne.	1. Vahetage veepuuduse kaitse välja.	Klienditeenindus
	Veesisendfilter määrdunud.	1. Puhastage veesisendfiltrit.	Operaator
	Veevoolik ebalihe või murdunud.	1. Vahetage veevoolik välja.	Klienditeenindus
	Ujukimahutis olev ujukiventiil määrdunud.	1. Puhastage ujukiventiili.	Klienditeenindus
	Ujukimahutis olev ujukiventiil on kinni kiilunud või defektne.	1. Puhastage ujukiventiili või vahetage see välja.	Klienditeenindus
ERROR 5 Voolulüliti/rõhulüliti	Voolulüliti defektne.	1. Vahetage voolulüliti välja.	Klienditeenindus
	Rõhulüliti on defektne.	1. Vahetage survelüliti välja.	Klienditeenindus
	Ülevooluventiil defektne.	1. Vahetage ülevooluventiil välja.	Klienditeenindus
	Ülevooluventiili tagasilöögiventiil defektne.	1. Vahetage tagasilöögiventiil välja.	Klienditeenindus
	Pumba eelfilter määrdunud.	1. Puhastage pumba eelfiltrit.	Operaator
	Aururežiim: Süsteemirõhk liiga madal	1. Tõstke süsteemirõhku väikeste sammude kaupa, keerates ülevoolu käsiratast päripäeva.	Operaator
ERROR 6 Põletusaine andur	Põletusaine paak tühi.	1. Täitke kütusega.	Operaator
	Põletusaine anduri ujuk kinni kiilunud.	1. Kontrollige ujukit.	Klienditeenindus
	Põletusaine andur defektne.	1. Vahetage põletusaine andur välja.	Klienditeenindus
ERROR 9* Heitgaasi temperatuur	Heitgaasi temperatuuripiiraja on rakendunud ja põleti on välja lülitatud.	1. Lülitage seade välja, laske maha jahtuda ja lülitage uuesti sisse. Kui tõrge kordub, teavitage klienditee-nindust.	Operaator
	Heitgaasi temperatuuripiiraja defektne.	1. Vahetage heitgaasi temperatuuripiiraja välja.	Klienditeenindus
	Põleti valesti seadistatud.	1. Põleti seadistamine.	Klienditeenindus
	Küttespiraal tahmane või katlakivine.	1. Eemaldage küttespiraalilt tahm või katlakivi.	Klienditeenindus

Viga	Põhjus	Kõrvaldamine	Vasutav isik
ERROR 10* Põleti temperatuur Võimalik puhastusrežiim külma veega.	Põleti (NTC) temperatuuriandur lüllitas põleti välja.	1. Lülitage seade välja ja uuesti sisse. Kui tõrge kordub, teavitage klienditeenindust.	Operaator
	Põleti temperatuuriandur defektne. 1. Vahetage temperatuuriandur välja. Klienditeenindus
ERROR 11* Leegiandur (leek puudub) Võimalik puhastusrežiim külma vee-ga.	Düüsiotsik määrdunud. 1. Puhastage düüsiotsik. Klienditeenindus
	Süüteelektroodid valesti seadistatud või määrdunud.	1. Seadistage süüteelektroodid õigesti või puhastage. Klienditeenindus
	Leegikontrolli fotoelement defektne. 1. Vahetage fotoelement välja. Klienditeenindus
	Põletusaine pump defektne. 1. Vahetage põletusaine pump välja. Klienditeenindus
	Põletusaine magnetventiil defektne. 1. Vahetage magnetventiil välja. Klienditeenindus
	Põletusaine filter ummistunud. 1. Vahetage põletusaine filter välja. Klienditeenindus
	Süütetrafo defektne. 1. Vahetage süütetrafo välja. Klienditeenindus
ERROR 12* Leegiandur (leek ci kustu) Võimalik puhastusrežiim külma vee-ga.	Leegikontrolli fotoelement defektne. 1. Vahetage fotoelement välja. Klienditeenindus
	Põleti tahmane, „hõõgub“.	1. Laske põleti tahmast puhastada.	Klienditeenindus
ERROR 14 Väljalülitus pärast 45-mi-nutilist pidevat pausi	Valmisolekuaeg 45 minutit ületatud. 1. Lülitage seade välja ja uuesti sisse.	Operaator
ERROR 15 Väljalülitus pärast 45-mi-nutilist püsirežiimi	45-minutiline püsirežiim ületatud.	1. Lülitage seade välja ja uuesti sisse.	Operaator

Rikkeabi näidikuta ekraanil

Viga		Põhjus	Kõrvaldamine	Vas	utav isik
Seade seiskub, ekraninäidik kustub	Kaitse	läbi põlenud.	1. Asendage kaitse uuega.	Operatior
		Aku ala- või ülepinge tõttu puudub inverteril vooluvarustus.		1. Kontrollige akut, vajadusel laadige.	Operatior
		Inverter defektne.		1. Vahetage inverter välja.	Klienditeenindus
Pärast sisselülitamist puudub ekraaninäidik		Aku tühi.		1. Laadige akut.	Operatior
		Kaitse läbi põlenud.		1. Asendage kaitse uuega.	Operatior
		Avage esikate.		1. Sulgege esikate.	Operatior
		Hädaseiskamislüliti vajutatud.		1. Lukustage hädaseiskamislüliti seda tömmates lahti.	Operatior
		Aku ala- või ülepinge tõttu puudub inverteril vooluvarustus.		1. Kontrollige akut, vajadusel laadige.	Operatior
		Inverter defektne.		1. Vahetage inverter välja.	Klienditeenindus
Mootor ei käivitu või seiskub kohe jäl-le		Teavitage klienditeenindust.
Töörõhk köigub	Kõrgsurvepumba imitrakt lekib.		1. Kontrollige torustikusüsteemi.	Klienditeenindus
			Ventiilid kulunud.	1. Asendage ventiilid uutega.	Klienditeenindus
Põleü suitseb mustalt	Põleti valesti seadistatud või määrdunud.		1. Seadistage põleti või puhastage.	Klienditeenindus
			Põletusaine magnetventiil defektne, diislikü-tuse tilgub.	1. Kontrollige magnetventiili, vajadusel asendage pool või magnetventiil uuega.	Klienditeenindus
Põletist tuleb valget suitsu	Puudub süütesäde (nähtav põletikaane vaa-teklaasilt).			1. Teavitage klienditeenindust. Operatior
				Kondensvesi düüsiotsikus.	Klienditeenindus
				Põletusaine rõhk liiga madal.	Klienditeenindus
Esikatte/hädaseiskamise märgutuli põleb		Esikate käituse ajal avatud.		1. Sulgege esikate.	Operatior
		Esikatte turvalülti defektne. 1. Kontrollige turvalülitit. Klienditeenindus
		Hädaseiskamislüliti vajutatud.		1. Lukustage hädaseiskamislüliti seda tömmates lahti.	Operatior)
Vesi tilgub seadme alt välja	Kõrgsurvepump lekib.		Märkus: Lubatud on 3 tilka minutis. Suurema lekke kor-ral laske seadet klienditeenindusel kontrollida.		Klienditeenindus
Seadmes ei teki rõhku	Düüs on ummistunud/välja pestud.		1. Puhastage düüsid/asendage uutega.	Klienditeenindus
			Mootori käitusalane põöretearv on liiga väike.	1. Kontrollige mootori käitusalast põöretearvu.	Klienditeenindus
			Ainult HDS 9/50, HDS 13/35 (optionsaalne HDS 13/20, HDS 17/20 puhul): Põöretearvu juhtsüsteem defektne.	1. Kontrollige põöretearvu juhtsüsteemi.	Klienditeenindus
			Ohutusventiil lekib.	1. Kontrollige seadistust, vajadusel paigaldage uus ti-hend.	Klienditeenindus
			Pumba juurdevoolutvoolikud lekivad või on ummistunud.	1. Kontrollige kõiki pumba pealevoolutorusid.	Klienditeenindus
Kõrgsurvepump koputab	Pumba juurdevoolutorustikud lekivad.		Kontrollige kõiki pumba pealevoolutorusid.	Klienditeenindus
Ainult HDS 13/20, HDS 17/20: Ebapisav või puuduv puhastusva-hendi pumpamine		Puhastusvahendi doseerimisventiil on sule-tud või lekib/ on ummistunud		1. Avage või kontrollige/puhastage puhastusvahendi doseerimisventiili.	Operatior
		Pesuvahendi filtriga imivoolik lekib või on um-mistunud		1. Kontrollige/puhastage filltriga puhastusvahendi imi-voolikut.	Operatior
		Puhastusvahendi magnetventiil lekib või on ummistunud.		1. Kontrollige puhastusvahendi magnetventiili, puhas-tage.	Klienditeenindus
		Elektroonika või puhastusvahendi magnet-ventiil defektne.		1. Vahetage elektroonika või puhastusvahendi mag-netventiil välja.	Klienditeenindus
Ülevooluventiil avaneb/sulgub avatud käsipihustuspüstoli korral jooksvalt		Düüs on ummistunud.		1. Puhastage düüse.	Operatior
		Seadmes on katlakivi.		1. Eemaldage seadmest katlakivi.	Klienditeenindus
		Ülevooluventiil defektne.		1. Vahetage ülevooluventiil välja.	Klienditeenindus
		Ülevooluventiili lülituspunkt nihkus paigast		1. Seadistage ülevooluventiil.	Klienditeenindus
WR-boksi märgutuli põleb punaselt	Aurufežlim: Süsteemirõhk liiga kõrge		Langetage süsteemirõhku väikeste sammude kaupa, keerates ülevoolu käsiratast vastupäeva.		Operatior

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiijal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil põörduge ostu tõendava dokumendiga oma edasimüuja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebilehe teeninduspiirkonnast "Allalaadimiste" alt.

Kui seade on ühendatud kaminaga või kui seadet pole näha, soovitame paigaldada leegimonitori (lisavarustus).

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja häireteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koostelligi pöhjal ning meie poolt turule viildu teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Asjaomased EL direktiivid

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-79

EN 1829-1

EN 1829-2

EN ISO 12100

EN 13309: 2010

EN 55012: 2007 + A1: 2009

EN 62233: 2008

Kohandatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivōimsustase dB(A)

Koostesölme kategooria

||

Vastavusmenetlus

Moodul H1

Küttespiraal

Vastavushindamise moodul H1

Juhtplokk

Vastavushindamise moodul H1

Erinevad torustikud

Vastavushindamine art. 4 lõige 3

Kohaldatud spetsifikatsioonid:

Tuginedes AD 2000-le

Teavitatud asutuse nimi:

2014/68/EL

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

Dokumentatsioonivolink:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Veevõtuühendus
Juurdevoolu temperatuur (maks.) °C 30 30 30 30
Juurdevoolu kogus (min.) l/h (l/min) 1000 (16,7) 1500 (25) 1500 (25) 1800 (30)
Juurdevoolurõhk (maks.) MPa (bar) 0,05-1 (0,5-10) 0,1-1 (1-10) 0,1-1 (1-10) 0,15-1 (1,5-10)
Seadme võimsusandmed
Juurdevoolu kogus, vesi l/h (l/min) 500-900 (8,3-15)	650-1300 (10,8-			900-1300 (15-21,7)	900-1700 (15-28,3)
			21,7)
Vee töösurve standardotsakuga	MPa (bar)	15-50 (150-500)	10-35 (100-350)	6-20 (60-200)	6-20 (60-200)
Liigse töörõhu kaiseklapp (maksimaalne)	MPa (bar)	64 (640)	44 (440)	24 (240)	24 (240)
Edastuskogus auruga tööl	l/h (l/min)	--	--	460 (7,7)	460 (7,7)
Edastuskogus aururežiim desinfektsioon	l/h (l/min)	--	--	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)
Töörõhk aurudüüsiga auruga tööl (max)	MPa (bar)	--	--	3,2 (32)	3,2 (32)
Detaili nr Aurudüüs (düüsi suurus) aurupuhastusel		--	--	2.113-026.0 (060)	2.113-026.0 (060)
Detaili nr Aurudüüs (düüsi suurus) desinfektsioonil		--	--	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113- 026.0 (060)	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113- 026.0 (060)
Ajamimootori võimsus	kW	15,5	15	9	11
Mootori põöretearv	1/min	3100	3300	2700	3300
Aku	V/Ah	12/41	12/41	12/41	12/41
Kuuma vee töötemperatuur (maksimaalne)	°C	30-98	30-98	30-98	30-98
Töötemperatuur auruga tööl	°C	--	--	155	155
Juurdevoolu kogus, puhastusvahend	l/h (l/min)	--	--	0-50 (0-0,8)	0-70 (0-1,2)
Põleti võimsus	kW	65 97 105		105
Kütusekulu (max)	l/h 11,7		15 13,7
Kütusekulu külma vee režiimis	l/h	5,2	5,1	3,1	3,7
Kõrgsurvepüstoli tagasilöögijõud	N	79 96 72 94
Standardddüüsi suurus		030	051	075	090
Käitusaineid
Põletusaine		Diisel	Diisel	Diisel	Diisel
Vahekäigukasti ölikogus	I	0,35	0,35	0,35	0,35
Vahekäigukasti ölisort		SAE90	SAE90	SAE90	SAE90
Pumba ölikogus	I	1,2	1,2	1,3	1,3
Pumba ölitüüp		15W40	15W40	15W40	15W40
Mootoriõli kogus	I	3,5	3,5	3,5	3,5
Mootoriõli tüüp		15W40	15W40	15W40	15W40
Mõötmed ja kaalud
Pikkus x laius x kõrgus	mm	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735
Mass ilma käitusaineteta	kg	860-1020	860-1020	860-1020	860-1020
Kogukaal koos käitusainete ja standardtarvikutega	kg	1440-1600	1440-1600	1440-1600	1440-1600
Lubatud teljekoormus	kg	1600	1600	1600	1600
Lubatud tugikoormus (max)	kg	1100/1600	100	100	100
Lubatud kogukaal (max)	kg	100	1100/1600	1100/1600	1100/1600
Kütusepaak	I	100	100	100	100
Veepaak	I	500	500	500	500
Jahutussüsteem	I	5	5	5	5
Pehmendusvedelik	I	1	1	1	1
Antifriis	I	20 20 20 20
Puhastusvahendi paak	I	--	--	--	--
Rehvid		Koosteliigi luba ECE R 30, ECE R 54, ECE R 108 või ECE R 109 ja lisaks ECE R 117 järgi	Koosteliigi luba ECE R 30, ECE R 54, ECE R 108 või ECE R 109 ja lisaks ECE R 117 järgi	Koosteliigi luba ECE R 30, ECE R 54, ECE R 108 või ECE R 109 ja lisaks ECE R 117 järgi	Koosteliigi luba ECE R 30, ECE R 54, ECE R 108 või ECE R 109 ja lisaks ECE R 117 järgi
Rehvi suurus		185 R 14 C	185 R 14 C	185 R 14 C	185 R 14 C
Koormusindeks		104	104	104	104
Kiirusindeks		N	N	N	N
Ratta suurus/velgede kuju		5,5 J x 14	5,5 J x 14	5,5 J x 14	5,5 J x 14
Istusügavus		30 30 30 30
Rehvirõhk	MPa (bar)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)
Pidurisüsteem		Pealejooksupidur	Pealejooksupidur	Pealejooksupidur	Pealejooksupidur
Kindlakstehtud väärused EN 60335-2-79 kohaselt
Helirõhutase L_pA	dB(A)	82	82	80	82
Ebakindlus K_pA	dB(A)	3	3	3	3
Helivõimsustase L_WA + Ebakindlus K_WA	dB(A)	103	103	100	103
Kõrgsurvepüstoli labakäe-käsivarre vibratsiooniväärtus	m/s^2	4,2	4,2	3,6	3,3
Joatoru labakäe-käsivarre vibratsiooniväärtus	m/s^2	4,2	4,2	3,6	3,3
Ebakindlus K	m/s^2	2,1	2,1	0,85	0,8

Erandi põhjus vastavalt määrusele (EL) 2019/1781 lisa Öigus tehnilisteks muudatusteks. I peatükile 2 (12): j)

Saturs
