Tipo de producto	Placa de cocción eléctrica empotrable
Marca	INDESIT
Modelo	PIM 604 IX
Dimensiones de corte (L x P)	555 x 475 mm
Dimensiones totales (L x P x H)	580 x 510 x 50 mm
Peso neto	8 kg
Alimentación eléctrica	220-230 V / 380-400 V 3N~ 50/60 Hz
Potencia máxima absorbida	7000 W
Número de fuegos	4 placas eléctricas
Tipo de fuegos	Normales y rápidas (identificables por un punto rojo)
Ajuste de potencia	6 posiciones (0 a 6) por mando
Material de la superficie	Acero inoxidable
Indicador de funcionamiento	Sí, para cada placa
Seguridad	No usar con un temporizador externo o un control remoto; superficies calientes
Limpieza y mantenimiento	Esponja húmeda, no usar limpiador de vapor ni productos abrasivos; aceitar las placas tibias
Instalación	Empotrable, requiere ventilación; conexión eléctrica mediante regleta
Piezas de repuesto	Disponibles a través del servicio postventa de INDESIT
Reparabilidad	Reparación solo por técnico autorizado
Clase de aparato	Clase 3 (empotrable)
Uso	Doméstico, no profesional

Preguntas frecuentes - PIM 604 IX INDESIT

¿Cómo instalar la placa de cocción INDESIT PIM 604 IX?

La instalación debe ser realizada por un profesional. El corte de la encimera debe ser de 555 x 475 mm. La placa necesita ventilación: la cavidad debe carecer de pared trasera o tener aberturas de aire. La conexión eléctrica se realiza mediante una regleta (cable no suministrado). Respete las distancias mínimas respecto a los muebles (600 mm) y a la campana (650 mm).

¿Qué tipo de cable de alimentación es necesario?

El cable no está incluido. Según su red, utilice: H05RR-F 5x1,5 mm² para 380-400 V 3N~, H05RR-F 4x1,5 mm² para 380-400 V 2N~, o H05RR-F 3x2,5 mm² para 220-230 V 1N~. La sección debe ser adecuada para la potencia de 7000 W.

¿Cómo usar las placas eléctricas?

Gire el mando correspondiente a la posición deseada (0 a 6). La posición 1 es la potencia mínima, 6 la máxima. El indicador se enciende cuando la placa está en funcionamiento. Use cacerolas con fondo plano y diámetro adecuado para la placa.

¿Qué hacer en caso de quemadura o incendio en la placa?

Nunca use agua para apagar un fuego de grasa. Apague el aparato y cubra la llama con una tapa o una manta ignífuga. En caso de quemadura, enfríe inmediatamente bajo agua fría y consulte a un médico.

¿Cómo limpiar la placa de acero inoxidable?

Desconecte el aparato. Use una esponja húmeda con un detergente suave, luego seque con un paño suave. Nunca use limpiador de vapor, abrasivos o esponjas metálicas. Para las placas eléctricas, limpie con esponja húmeda y engrase ligeramente cuando estén tibias.

¿Puedo usar un temporizador externo para encender la placa?

No, está prohibido usar un temporizador externo o un sistema de control remoto. El aparato solo debe encenderse manualmente mediante los mandos.

¿Qué significa el indicador rojo en una placa?

El punto rojo indica una placa rápida, que calienta más rápido que una placa normal. Su potencia máxima es más alta.

¿Cómo saber qué mando corresponde a qué placa?

Cada mando se identifica por un símbolo o número correspondiente a la posición de la placa en la encimera. Consulte el esquema en el manual.

¿La placa calienta incluso en la posición 0?

No, en la posición 0 (apagado) la placa no calienta. El indicador está apagado. Asegúrese de que el mando esté en 0 después de su uso.

¿Dónde encontrar las piezas de repuesto para este modelo?

Contacte al servicio postventa de INDESIT. Tenga a mano el modelo (PIM 604 IX) y el número de serie (S/N) que figuran en la placa de características. Las piezas están disponibles a través de los centros autorizados.

MANUAL DE USUARIO PIM 604 IX INDESIT

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1

Advertencias,4

Asistencia,9

Descripción del aparato,12

Instalación,23

Puesta en funcionamiento y uso,24

Precauciones y consejos,25

Mantenimiento y cuidados,25

GB

English

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben

ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio. NUNCA intente apagar una llama/incendio con agua, se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

ATENCIÓN: Riesgo de incendio: no deje objetos sobre las superficies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

PT

Advertências

• el modelo de la máquina (Mod.)
• el número de serie (S/N)
Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

PT

Assistência

Comunique:

• o modelo da máquina (Mod.)
• o número de série (S/N)

Descripción del aparato

Vista en conjunto

1 PLACA ELÉCTRICA*
2 Piloto de FUNCIONAMIENTO DE LAS PLACAS ELÉCTRICAS
3 Mandos de la PLACA ELÉCTRICA

• PLACAS ELÉCTRICAS: pueden ser de distintos diámetros y de distintas potencias como por ejemplo: "normales" o "rápidas", éstas últimas se distinguen de las otras por la presencia de un sello rojo en el centro.
• Piloto de FUNCIONAMIENTO DE LA PLACA ELÉCTRICA: se enciende cuando el mando está en cualquier otra posición que no sea la de apagado.
• Mandos de la PLACA ELÉCTRICA para la regulación de la llama o de la potencia.

PT

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la superficie de trabajo, deben estar situados a 600 mm., como mínimo, del borde de la misma.
• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm. (ver la figura).
• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la superficie de trabajo, de 420 mm. (ver la figura).

Siempre que la encimera se instale debajo de un armario de pared, éste último deberá mantener una distancia mínima de la superficie de trabajo de 700 mm.

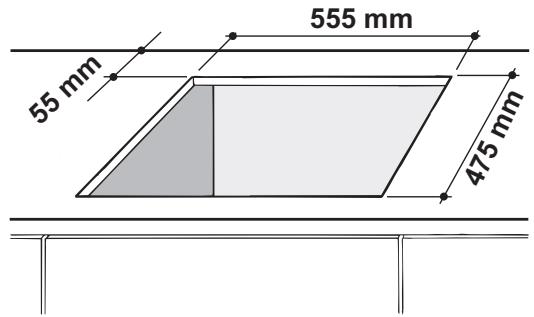

- El espacio para el mueble deberá tener las dimensiones indicadas en la figura. Se han previsto ganchos de fijación que permiten fijar la encimera a superficies de 20 a 40 mm. de espesor. Para un buena fijación de la encimera, es aconsejable usar todos los ganchos que se suministran.

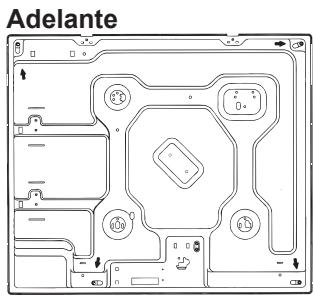

Esquema de fijación de los ganchos

Posición del gancho para superficies H=20mm

Posición del gancho para superficies H=30mm

Posición del gancho para superficies H=40mm

Atrás

! Use los ganchos contenidos en el “paquete de accesorios”

- Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferable instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

Cuando la instalación se realice sobre un horno empotrado sin ventilación forzada de enfriamiento, se debe garantizar la presencia de tomas para la entrada y salida de aire que permitan una adecuada aireación en el interior del mueble (ver las figuras).

Conexión eléctrica

Las encimeras eléctricas no poseen cable de alimentación debido a que el cable se dimensiona de acuerdo con el tipo de conexión eléctrica utilizada (ver el siguiente esquema de conexión).

Para conectar el cable, proceda del siguiente modo:

• Abra la caja del tablero de bornes desenroscando el tornillo "V" (ver la figura).

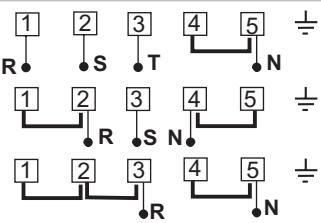

• Conecte los cables de acuerdo con el diagrama mostrado en la figura.
• Fije el cable en el fijacables "F", cierre la tapa y fíjela con el tornillo "V" (ver la figura).

380-400V 3N\~ H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N\~ H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N\~ H05RR-F 3x2.5 CEI-UNEL 35363

Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características.

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones.

! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

! Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno.

PLACA DE CARACTERÍSTICAS
Conexiones eléctricas	Tensión de 220-230V/380-400V 3N ~ 50/60 HzPotencia máxima absorbida 7000 W
	Este aparato es conforme con las siguientes Normas Comunitarias:- 2006/95/CEE del 12/12/06 (Baja Tensión) y posteriores modificaciones- 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones- 93/68/CEE del 22/07/93 y posteriores modificaciones.- 2012/19/CEE y posteriores modificaciones successives.

Puesta en funcionamiento y uso

! En cada mando está indicada la posición de la placa eléctrica correspondiente.

Placas eléctricas

La regulación se puede realizar girando el mando correspondiente en sentido horario o antihorario hasta 6 posiciones diferentes:

Posición	Placa normal o rápida
0	Apagado
1	Potencia mínima
2 - 5	Potencia intermedias
6	Potencia máxima

En el párrafo “Consejos prácticos para el uso” se detallan las correspondencias entre las posiciones y el uso para el cual se aconsejan las placas.

Consejos prácticos para el uso de las placas eléctricas

Para evitar dispersiones de calor y provocar daños a la placa, es importante utilizar recipientes con fondo plano y de un diámetro igual o mayor que el de la placa.

Posición	Placa normal o rápida
0	Apagado.
1	Cocción de verduras, pescados.
2	Cocción de papas (a vapor) sopas, garbanzos, porotos.
3	Para continuar la cocción de grandes cantidades de alimentos, minestrones.
4	Asar (mediano).
5	Asar (fuerte).
6	Dorar o alcanzar el hervor en poco tiempo.

! Antes de utilizarlas por primera vez, es necesario calentar las placas de cocción a la máxima temperatura durante 4 minutos, sin olla. Durante esta fase inicial, el revestimiento protector se endurece y alcanza la máxima resistencia.

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad.

Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato se refiere a un aparato empotrable de clase 3.
• Las instrucciones son válidas sólo para los países de destino, cuyos símbolos figuran en el manual y en la placa de características.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Controle siempre que los mandos estén en la posición “●”/“○” cuando no se utiliza el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.
• No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica todavía están calientes.
• No deje encendida la placa eléctrica sin ollas.
• No utilice ollas inestables o deformadas.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2012/19/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

! Evite el uso de detergentes abrasivos o corrosivos como los quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva: pueden rayar irremediablemente la superficie.

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola luego con un papel absorbente para cocina.
• Las placas eléctricas se limpian con un paño húmedo y se untan con un poco de aceite cuando todavía están tibias.
• El acero inoxidable puede quedar manchado si permanece en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos (que contengan fósforo). Se aconseja enjuagar abundantemente y secar después de la limpieza. Es además importante secar los posibles derrames de agua.
