Type de produit	Plaque de cuisson électrique encastrable
Marque	INDESIT
Modèle	PIM 604 IX
Dimensions de découpe (L x P)	555 x 475 mm
Dimensions hors tout (L x P x H)	580 x 510 x 50 mm (estimation)
Poids net	8 kg (estimation)
Alimentation électrique	220-230 V / 380-400 V 3N~ 50/60 Hz
Puissance maximale absorbée	7000 W
Nombre de foyers	4 plaques électriques
Type de foyers	Normales et rapides (repérables par un point rouge)
Réglage de puissance	6 positions (0 à 6) par manette
Matériau de la surface	Acier inoxydable
Voyant de fonctionnement	Oui, pour chaque plaque
Sécurité	Ne pas utiliser avec une minuterie externe ou une télécommande ; surfaces chaudes
Nettoyage et entretien	Éponge humide, pas de nettoyeur vapeur ni produits abrasifs ; huiler les plaques tièdes
Installation	Encastrement, nécessite une aération ; raccordement électrique par bornier
Pièces détachées	Disponibles via service après-vente INDESIT
Réparabilité	Réparation par technicien agréé uniquement
Classe d'appareil	Classe 3 (encastrable)
Usage	Domestique, non professionnel

FOIRE AUX QUESTIONS - PIM 604 IX INDESIT

Comment installer la plaque de cuisson INDESIT PIM 604 IX ?

L'installation doit être réalisée par un professionnel. La découpe du plan de travail doit être de 555 x 475 mm. La plaque nécessite une aération : la cavité doit être dépourvue de paroi arrière ou posséder des ouvertures d'air. Le raccordement électrique se fait via un bornier (câble non fourni). Respectez les distances minimales par rapport aux meubles (600 mm) et à la hotte (650 mm).

Quel type de câble d'alimentation est nécessaire ?

Le câble n'est pas fourni. Selon votre réseau, utilisez : H05RR-F 5x1,5 mm² pour 380-400 V 3N~, H05RR-F 4x1,5 mm² pour 380-400 V 2N~, ou H05RR-F 3x2,5 mm² pour 220-230 V 1N~. La section doit être adaptée à la puissance de 7000 W.

Comment utiliser les plaques électriques ?

Tournez la manette correspondante sur la position souhaitée (0 à 6). La position 1 est la puissance minimale, 6 la maximale. Le voyant s'allume lorsque la plaque est en fonctionnement. Utilisez des casseroles à fond plat et de diamètre adapté à la plaque.

Que faire en cas de brûlure ou d'incendie sur la plaque ?

N'utilisez jamais d'eau pour éteindre un feu de graisse. Éteignez l'appareil et couvrez la flamme avec un couvercle ou une couverture anti-feu. En cas de brûlure, refroidissez immédiatement sous l'eau froide et consultez un médecin.

Comment nettoyer la plaque en inox ?

Débranchez l'appareil. Utilisez une éponge humide avec un détergent doux, puis séchez avec un chiffon doux. N'utilisez jamais de nettoyeur vapeur, d'abrasifs ou d'éponges métalliques. Pour les plaques électriques, nettoyez à l'éponge humide et huilez légèrement lorsqu'elles sont tièdes.

Puis-je utiliser une minuterie externe pour allumer la plaque ?

Non, il est interdit d'utiliser un temporisateur extérieur ou un système de commande à distance. L'appareil ne doit être allumé que manuellement via les manettes.

Que signifie le voyant rouge sur une plaque ?

Le point rouge indique une plaque rapide, qui chauffe plus vite qu'une plaque normale. Sa puissance maximale est plus élevée.

Comment savoir quelle manette correspond à quelle plaque ?

Chaque manette est identifiée par un symbole ou un numéro correspondant à la position de la plaque sur la table de cuisson. Reportez-vous au schéma dans la notice.

La plaque chauffe-t-elle même en position 0 ?

Non, en position 0 (éteint) la plaque ne chauffe pas. Le voyant est éteint. Assurez-vous que la manette est bien sur 0 après usage.

Où trouver les pièces de rechange pour ce modèle ?

Contactez le service après-vente INDESIT. Munissez-vous du modèle (PIM 604 IX) et du numéro de série (S/N) figurant sur la plaque signalétique. Les pièces sont disponibles via les centres agréés.

MODE D'EMPLOI PIM 604 IX INDESIT

Description de l'appareil,11

Installation,20

Mise en marche et utilisation,21

Précautions et conseils,22

Nettoyage et entretien,22

IT

Italiano

ATTENTION : Cet appareil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances indispensables, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une utilisation de l'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants non surveillés.

ATTENTION : Laisser un récipient de cuisson avec de l'huile ou de la graisse sur un foyer est dangereux et risque d'entraîner un incendie. Il ne faut JAMAIS essayer d'éteindre une flamme ou un incendie avec de l'eau ! Il faut éteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION : Risque d'incendie : ne pas laisser d'objets sur les surfaces de cuisson.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Cet appareil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

Cet appareil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ES

Advertencias

• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)
Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

ES

Asistencia

Comunique:

Description de l'appareil

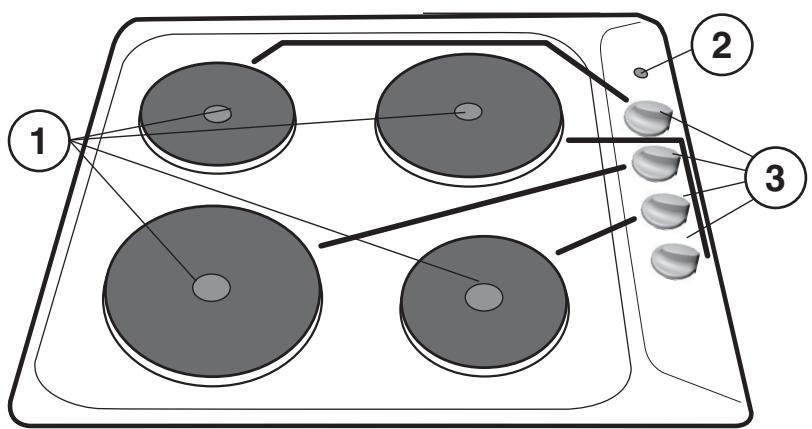

Vue d'ensemble

1 PLAQUE ÉLECTRIQUE
2 Voyant FONCTIONNEMENT PLAQUE ÉLECTRIQUE
3 Manettes de commande de la PLAQUE ÉLECTRIQUE

• PLAQUES ÉLECTRIQUES disponibles dans plusieurs diamètres et puissances: elles peuvent être "normales" ou "rapides", ces dernières sont repérables à leur point rouge.
• Voyant de FONCTIONNEMENT PLAQUE ÉLECTRIQUE il s'allume dès que la manette n'est plus sur la position éteint.
• Manettes de commande de la PLAQUE ÉLECTRIQUE pour le réglage de la flamme ou de la puissance.

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

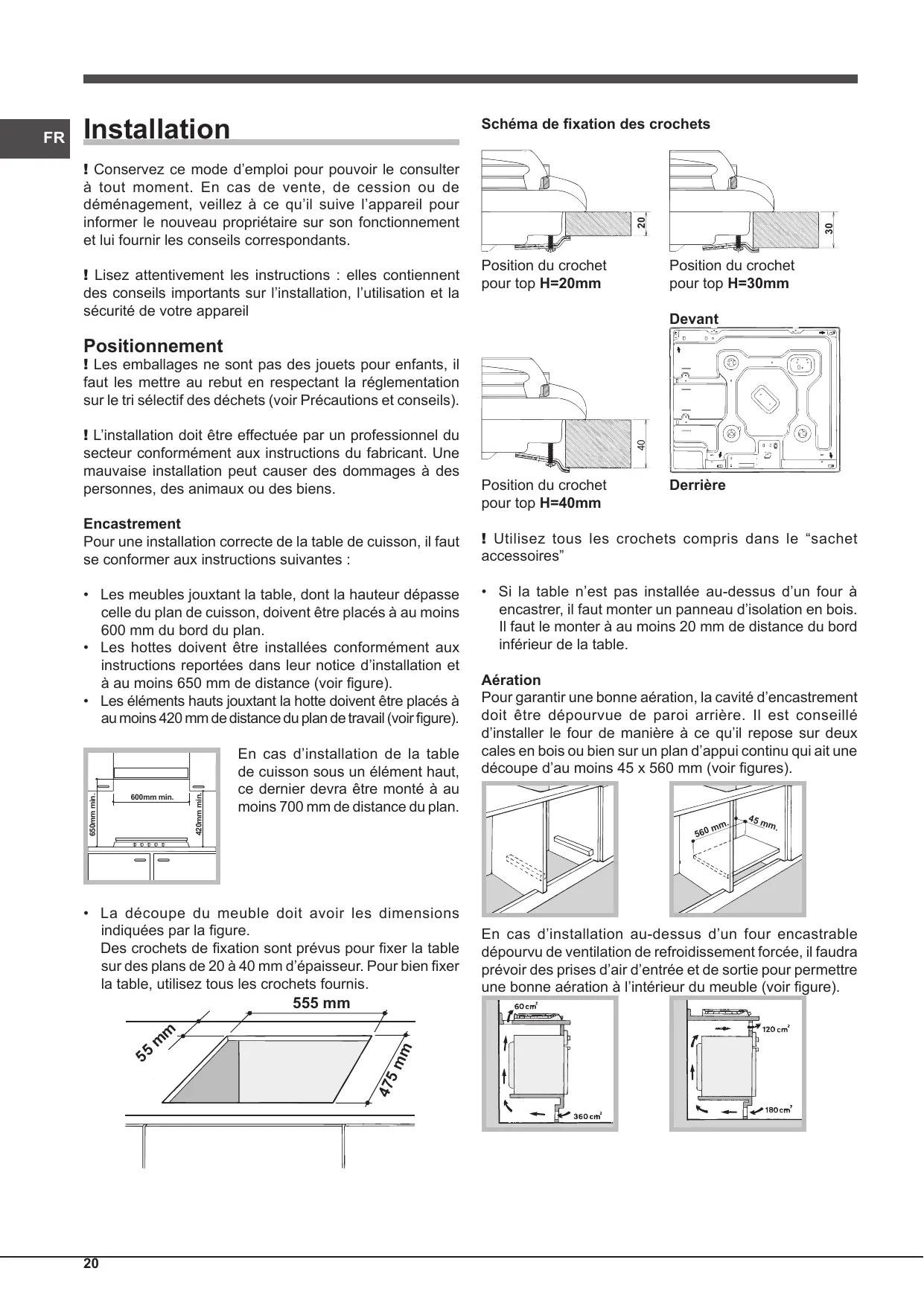

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

Encastrement

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.
• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance (voir figure).
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan.

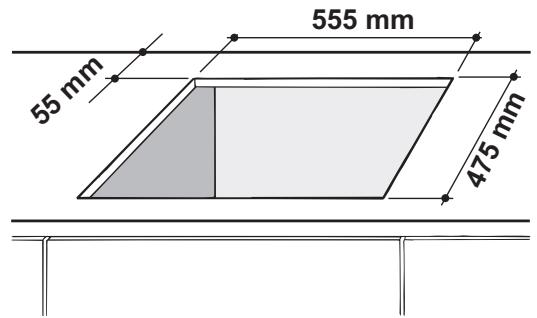

- La découpe du meuble doit avoir les dimensions indiquées par la figure. Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.

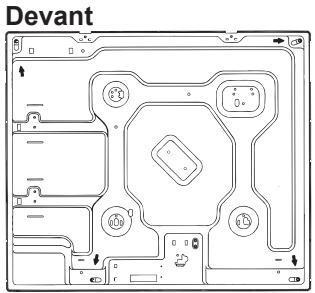

Schéma de fixation des crochets

Position du crochet pour top H=20mm

Position du crochet pour top H=30mm

Position du crochet pour top H=40mm

Derrière

! Utilisez tous les crochets compris dans le “sachet accessoires”

- Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

En cas d'installation au-dessus d'un four encastrable dépourvu de ventilation de refroidissement forcée, il faudra prévoir des prises d'air d'entrée et de sortie pour permettre une bonne aération à l'intérieur du meuble (voir figure).

Raccordement électrique

Les tables électriques ne sont pas équipées de câble d'alimentation électrique car ce dernier doit être dimensionné en fonction du type de raccordement électrique utilisé (voir schéma de connexion sous indiqué). Pour raccorder le câble, procédez comme suit :

• Dévissez la vis "V" et soulevez le couvercle pour ouvrir le bornier (voir figure).

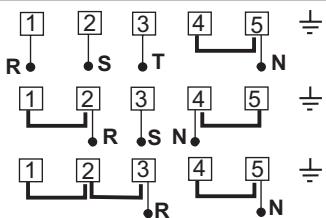

  • Raccordez les fils comme illustré.
• Fixez le câble dans le pince-câble "F", refermez et fixez le couvercle à l'aide de la vis "V" (voir figure).

380-400V 3N\~ H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N\~ H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N\~ H05RR-F 3x2.5 CEI-UNEL 35363

Branchement du câble d'alimentation au réseau électrique Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

! En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

PLAQUETTE SIGNALETIQUE
Raccordements électriques	Tension 220-230V/380-400V 3N ~ 50/60 HzPuissance maximale absorbée 7000 W
	Cet appareil est conforme aux Directives Communautaires suivantes :- 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives- 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives- 93/68/CEE du 22/07/93 et modifications successives.- 2012/19/CEE et modifications successives.

Mise en marche et utilisation

! La position de la plaque électrique correspondante est indiquée sur chaque manette.

Plaques électriques

Pour procéder au réglage, tournez la manette correspondante dans le sens des aiguilles d'une montre ou dans le sens inverse en choisissant une des 6 positions possibles :

Position	Plaque normale ou rapide
0	Eteint
1	Poissance minimum
2 - 5	Poissance intermédiaires
6	Poissance maximum

! Dans le paragraphe “Conseils d’utilisation” vous trouverez les correspondances entre les positions indiquées sur les manettes et l’utilisation pour laquelle les plaques sont conseillées.

Conseils pratiques pour l'utilisation des plaques électriques

Pour éviter toute déperdition de chaleur et ne pas endommager la plaque, il est conseillé d'utiliser des casseroles à fond plat n'ayant pas un plus petit diamètre que celui de la plaque.

Position	Plaque normale ou rapide
0	Eteint.
1	Cuisson de légumes verts, poissons.
2	Cuisson de pommes de terre (à la vapeur) soupes, pois chiches, haricots.
3	Pour continuer la cuisson de grandes quantités d'aliments, minestrone.
4	Rôtir (moyen).
5	Rôtir (fort).
6	Rissoler ou rejoindre l'ébullition en peu de temps.

! Avant d'utiliser vos plaques de cuisson pour la première fois, faites-les chauffer pendant 4 minutes à leur température maximum sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximum.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un appareil à encastrer classe 3.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
• Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé.
• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• Ne laissez pas la plaque électrique allumée sans casserole dessus.
• N'utilisez pas de casseroles instables ou déformées.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l'appareil.
• S'assurer que les enfants ne jouent pas avec l'appareil.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2012/19/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.
• Nettoyez les plaques électriques à l'aide d'un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes.
• Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussitôt tout débordement d'eau.
