Tipo de produto	Placa de cozinha elétrica embutida
Marca	INDESIT
Modelo	PIM 604 IX
Dimensões do recorte (L x P)	555 x 475 mm
Dimensões totais (L x P x A)	580 x 510 x 50 mm (estimativa)
Peso líquido	8 kg (estimativa)
Alimentação elétrica	220-230 V / 380-400 V 3N~ 50/60 Hz
Potência máxima absorvida	7000 W
Número de queimadores	4 placas elétricas
Tipo de queimadores	Normais e rápidos (identificados por um ponto vermelho)
Ajuste de potência	6 posições (0 a 6) por manípulo
Material da superfície	Aço inoxidável
Indicador de funcionamento	Sim, para cada placa
Segurança	Não utilizar com temporizador externo ou controle remoto; superfícies quentes
Limpeza e manutenção	Esponja úmida, sem limpador a vapor ou produtos abrasivos; olear as placas mornas
Instalação	Embutimento, necessita de ventilação; conexão elétrica por borneira
Peças sobressalentes	Disponíveis via serviço pós-venda INDESIT
Reparabilidade	Reparação por técnico credenciado apenas
Classe do aparelho	Classe 3 (embutível)
Uso	Doméstico, não profissional

Perguntas frequentes - PIM 604 IX INDESIT

Como instalar a placa de cozinha INDESIT PIM 604 IX?

A instalação deve ser realizada por um profissional. O recorte da bancada deve ser de 555 x 475 mm. A placa necessita de ventilação: a cavidade deve ser desprovida de parede traseira ou possuir aberturas de ar. A conexão elétrica é feita via borneira (cabo não fornecido). Respeite as distâncias mínimas em relação aos móveis (600 mm) e ao exaustor (650 mm).

Qual tipo de cabo de alimentação é necessário?

O cabo não é fornecido. De acordo com sua rede, utilize: H05RR-F 5x1,5 mm² para 380-400 V 3N~, H05RR-F 4x1,5 mm² para 380-400 V 2N~, ou H05RR-F 3x2,5 mm² para 220-230 V 1N~. A seção deve ser adaptada à potência de 7000 W.

Como usar as placas elétricas?

Gire o manípulo correspondente para a posição desejada (0 a 6). A posição 1 é a potência mínima, 6 a máxima. O indicador acende quando a placa está em funcionamento. Use panelas de fundo chato e diâmetro adequado à placa.

O que fazer em caso de queimadura ou incêndio na placa?

Nunca use água para apagar um fogo de gordura. Desligue o aparelho e cubra a chama com uma tampa ou cobertor anti-fogo. Em caso de queimadura, resfrie imediatamente sob água fria e consulte um médico.

Como limpar a placa de aço inoxidável?

Desligue o aparelho. Use uma esponja úmida com detergente suave, depois seque com um pano macio. Nunca use limpador a vapor, abrasivos ou esponjas metálicas. Para as placas elétricas, limpe com esponja úmida e oleie levemente quando estiverem mornas.

Posso usar um temporizador externo para ligar a placa?

Não, é proibido usar um temporizador externo ou sistema de controle remoto. O aparelho deve ser ligado apenas manualmente pelos manípulos.

O que significa o ponto vermelho em uma placa?

O ponto vermelho indica uma placa rápida, que aquece mais rápido que uma placa normal. Sua potência máxima é mais alta.

Como saber qual manípulo corresponde a qual placa?

Cada manípulo é identificado por um símbolo ou número correspondente à posição da placa na mesa de cozimento. Consulte o esquema no manual.

A placa aquece mesmo na posição 0?

Não, na posição 0 (desligado) a placa não aquece. O indicador está apagado. Certifique-se de que o manípulo está em 0 após o uso.

Onde encontrar peças de reposição para este modelo?

Contate o serviço pós-venda INDESIT. Tenha em mãos o modelo (PIM 604 IX) e o número de série (S/N) na placa de identificação. As peças estão disponíveis nos centros autorizados.

MANUAL DE UTILIZADOR PIM 604 IX INDESIT

Instruções para a utilização

PLANO

Índice

Instruções para a utilização,1

Advertências,5

Assistência,10

Descrição do aparelho,12

Instalação,26

Início e utilização,27

Precauções e conselhos,28

Manutenção e cuidados,28

DE

Deutsch

ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atenção e evitar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

ATENÇÃO: O uso de protecções do plano inadequadas pode causar incidentes.

DE

Hinweise

Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

DE

Kundendienst

Descrição do aparelho

Vista de conjunto

1 CHAPA ELÉCTRICA
2 Indicador luminoso DAS CHAPAS ELÉCTRICAS
3 Selectores de comando da CHAPA ELÉCTRICA

• As CHAPAS ELÉCTRICAS podem ser de vários diâmetros e potências diferentes: “normais” ou “rápidas”, estas últimas distinguem-se das demais pela marca vermelha no centro.
• Indicador luminoso FUNCIONAMENTO CHAPA ELÉCTRICA acende-se se o selector estiver em qualquer posição diferente daquela de desligado.
• Selectores de comando da CHAPA ELÉCTRICA para a regulação da chama ou da potência.

DE

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

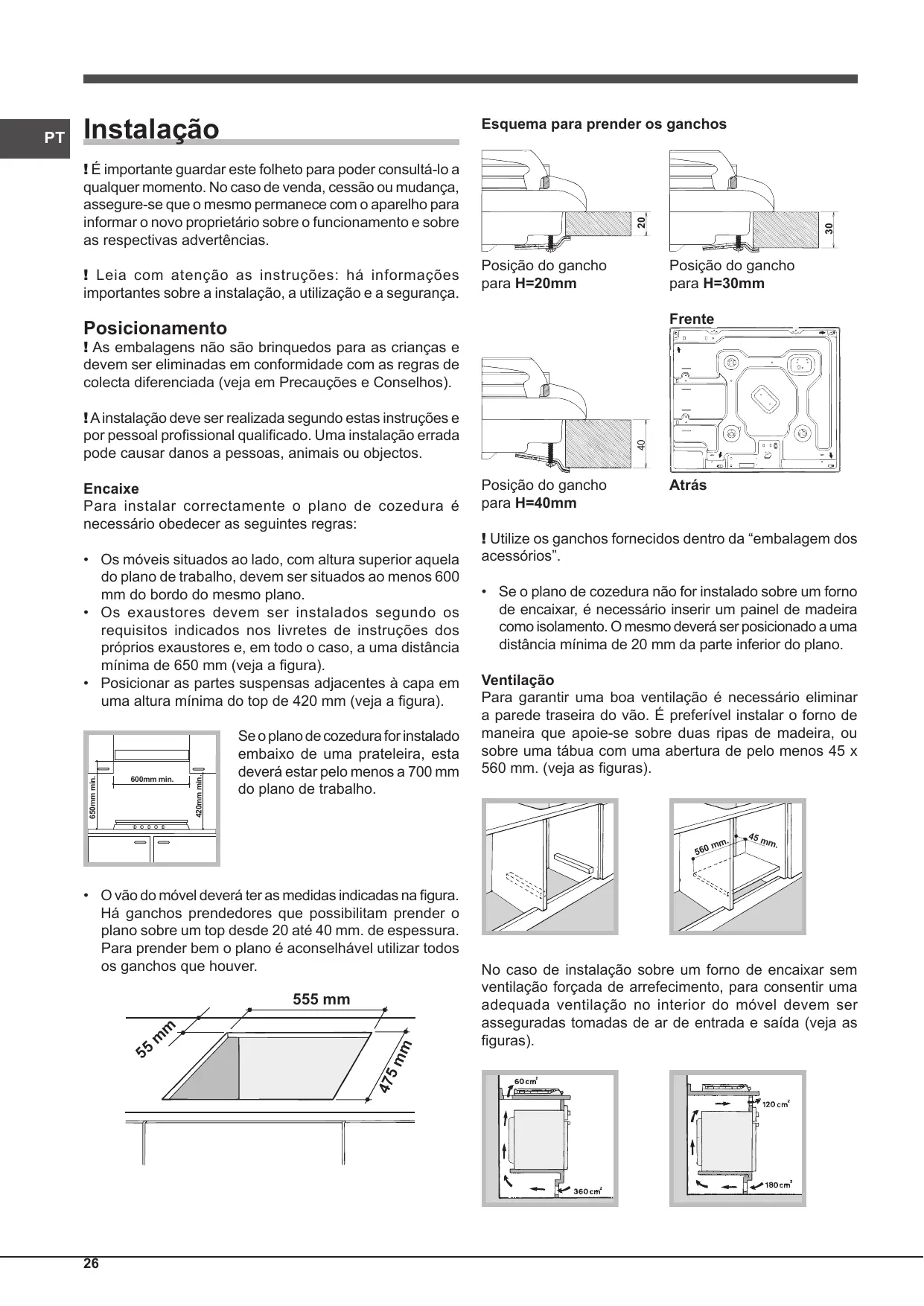

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as seguintes regras:

• Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm (veja a figura).
• Posicionar as partes suspensas adjacentes à capa em uma altura mínima do top de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho.

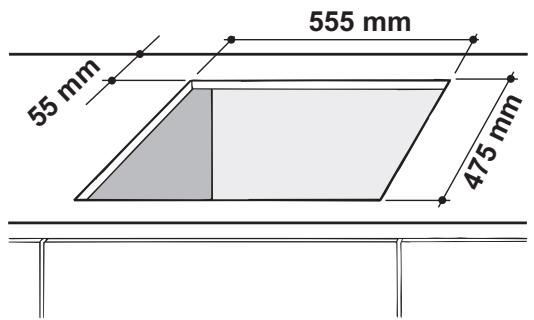

- O vão do móvel deverá ter as medidas indicadas na figura. Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm. de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver.

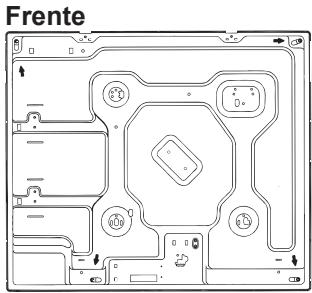

Esquema para prender os ganchos

Posição do gancho para H=20mm

Posição do gancho para H=30mm

Posição do gancho para H=40mm

Atrás

! Utilize os ganchos fornecidos dentro da “embalagem dos acessórios”.

- Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

No caso de instalação sobre um forno de encaixar sem ventilação forçada de arrefecimento, para consentir uma adequada ventilação no interior do móvel devem ser asseguradas tomadas de ar de entrada e saída (veja as figuras).

Ligação eléctrica

Os planos eléctricos não estão providos de cabo de alimentação dado que o cabo deve ser dimensionado com base no tipo de conexão eléctrica utilizada (ver tabela de conexão seguinte).

• Abrir a caixa de bornes desparafusando o parafuso "V" e abrir a tampa (veja figura).

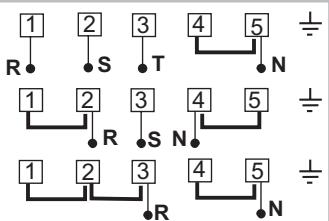

• Ligar os fios de acordo com o diagrama indicado na figura.
• Fixar o cabo no prendedor de cabo “F”, fechar novamente e fixar a tampa com o parafuso “V” (veja figura).

380-400V 3N\~ H05RR-F 5x1.5 CEI-UNEL 35363 380-400V 2N\~ H05RR-F 4x1.5 CEI-UNEL 35363 220-230V 1N\~ H05RR-F 3x2.5 CEI-UNEL 35363

Ligação do cabo de fornecimento à rede eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação.

No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica).
! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.
! No caso de instalação acima de um forno de encaixar, a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno.

PLACA DAS CARACTERÍSTICAS

Ligações eléctricas	Tensão de 230V/400V 3N ~ 50/60HzPotência máxima absorvida 7000W
	Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:- 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações- 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações- 93/68/CEE de 22/07/93 e posteriores modificações.- 2012/19/CE e posteriores modificações.

Início e utilização

! Em cada selector está indicada a posição da chapa eléctrica correspondente.

Chapas eléctricas

A regulação pode ser efectuada girando o selector correspondente no sentido horário ou anti-horário em 6 diferentes posições:

Posição	Placa normal ou rápida
0	Apagado
1	Potência mínima
2 - 5	Potências intermediárias
6	Potência máxima

No parágrafo “Conselhos práticos para a utilização” estão indicadas as correspondências entre as posições e o uso para o qual as chapas são aconselhadas.

Conselhos práticos para a utilização das chapas eléctricas

Para evitar dispersão de calor e danos às chapas é bom utilizar recipientes com fundo chato e de diâmetro não inferior ao da chapa.

Posição	Placa normal ou rápida
0	Apagado.
1	Cozedura de legumes, verdes ou de peixe.
2	Cozedura de batatas (em vapor), sopas, grão de bico, feijão.
3	Para continuar a cozedura de grandes quantidade de alimentos , minestroni.
4	Estufar (médio).
5	Estufar (forte).
6	Tostar ou ferver em pouco tempo.

! Antes da primeira utilização, é necessário aquecer as chapas de cosedura na temperatura máxima durante aproximadamente 4 minutos, sem panela. Durante esta fase inicial, o forro de protecção endurece-se e obtém a máxima resistência.

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3
• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Assegure-se sempre que os selectores estejam na posição “●”/“○” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eléctrica ainda estiverem quentes.
• Não deixe acesa a chapa eléctrica sem panelas.
• Não utilize panelas instáveis ou deformadas.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Não permita que as crianças brinquem com o aparelho.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Manutenção e cuidados

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Evite o emprego de detergentes abrasivos ou corrosivos, tais como tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. podem arranhar irremediavelmente a superfície.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
• Limpe as chapas eléctricas com um trapo húmido e unte-as com um pouco de óleo quando ainda estiverem mornas;
• O aço inoxidável poderá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Para mais é bom enxugar eventuais vazamentos de água.
