Producttype	Inbouw elektrische kookplaat
Merk	INDESIT
Model	PIM 604 IX
Uitsnijdingsafmetingen (B x D)	555 x 475 mm
Totale afmetingen (B x D x H)	580 x 510 x 50 mm (schatting)
Netto gewicht	8 kg (schatting)
Elektrische aansluiting	220-230 V / 380-400 V 3N~ 50/60 Hz
Maximaal opgenomen vermogen	7000 W
Aantal kookzones	4 elektrische platen
Type kookzones	Normaal en snel (herkenbaar aan een rode stip)
Vermogensregeling	6 standen (0 tot 6) per knop
Oppervlaktemateriaal	Roestvrij staal
Bedrijfsindicator	Ja, voor elke plaat
Veiligheid	Niet gebruiken met een externe timer of afstandsbediening; hete oppervlakken
Reiniging en onderhoud	Vochtige spons, geen stoomreiniger of schurende producten; olie de lauwe platen
Installatie	Inbouw, vereist ventilatie; elektrische aansluiting via klemmenstrook
Onderdelen	Beschikbaar via INDESIT klantenservice
Repareerbaarheid	Reparatie alleen door erkende technicus
Apparaatklasse	Klasse 3 (inbouw)
Gebruik	Huishoudelijk, niet professioneel

Veelgestelde vragen - PIM 604 IX INDESIT

Hoe installeer ik de INDESIT PIM 604 IX kookplaat?

De installatie moet worden uitgevoerd door een professional. De uitsparing in het werkblad moet 555 x 475 mm zijn. De plaat heeft ventilatie nodig: de uitsparing mag geen achterwand hebben of moet voorzien zijn van luchtopeningen. De elektrische aansluiting gebeurt via een klemmenstrook (kabel niet meegeleverd). Houd minimale afstanden tot meubels (600 mm) en afzuigkap (650 mm) aan.

Welk type stroomkabel is nodig?

De kabel wordt niet meegeleverd. Gebruik afhankelijk van uw netwerk: H05RR-F 5x1,5 mm² voor 380-400 V 3N~, H05RR-F 4x1,5 mm² voor 380-400 V 2N~, of H05RR-F 3x2,5 mm² voor 220-230 V 1N~. De doorsnede moet geschikt zijn voor het vermogen van 7000 W.

Hoe gebruik ik de elektrische platen?

Draai de bijbehorende knop naar de gewenste stand (0 tot 6). Stand 1 is het minimale vermogen, 6 het maximale. Het indicatielampje gaat branden wanneer de plaat in gebruik is. Gebruik pannen met een vlakke bodem en een diameter die past bij de plaat.

Wat te doen bij brandwonden of brand op de plaat?

Gebruik nooit water om een vlam in vet te blussen. Schakel het apparaat uit en bedek de vlam met een deksel of branddeken. Bij brandwonden onmiddellijk koelen onder koud water en raadpleeg een arts.

Hoe reinig ik de roestvrijstalen plaat?

Schakel het apparaat uit en haal de stekker eruit. Gebruik een vochtige spons met een mild reinigingsmiddel, droog daarna met een zachte doek. Gebruik nooit een stoomreiniger, schurende middelen of metalen sponsjes. Voor de elektrische platen: reinig met een vochtige spons en olie ze licht in als ze lauw zijn.

Kan ik een externe timer gebruiken om de plaat in te schakelen?

Nee, het is verboden een externe timer of afstandsbediening te gebruiken. Het apparaat mag alleen handmatig via de knoppen worden ingeschakeld.

Wat betekent het rode lampje op een plaat?

De rode stip geeft een snelle plaat aan, die sneller opwarmt dan een normale plaat. Het maximale vermogen is hoger.

Hoe weet ik welke knop bij welke plaat hoort?

Elke knop is geïdentificeerd met een symbool of nummer dat overeenkomt met de positie van de plaat op de kookplaat. Raadpleeg het schema in de handleiding.

Wordt de plaat warm in stand 0?

Nee, in stand 0 (uit) wordt de plaat niet warm. Het indicatielampje is uit. Zorg dat de knop na gebruik op 0 staat.

Waar kan ik reserveonderdelen voor dit model vinden?

Neem contact op met de INDESIT klantenservice. Houd het model (PIM 604 IX) en het serienummer (S/N) op het typeplaatje bij de hand. Onderdelen zijn verkrijgbaar via erkende centra.

GEBRUIKSAANWIJZING PIM 604 IX INDESIT

Gebruiksaanwijzing,2

Belangrijk,6

Service,10

Beschrijving van het apparaat,13

Het installeren,34

Starten en gebruik,35

Voorzorgsmaatregelen en advies,36

Onderhoud en verzorging,36

RS

Русский

PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dichtbij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht zijn, of mits ze zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan. U moet NOOIT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam

te bedekken met bijvoorbeeld een (blus) deken.

PAS OP: Brandgevaar: laat nooit voorwerpen op het kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssysteem.

PAS OP: het gebruik van ongeschikte kookplaatbeschermingen kan ongelukken veroorzaken.

RS

Предупреждения

• het type storing
  • het model apparaat (Mod.)
  • het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

RS

Beschrijving van het apparaat

Algemeen aanzicht

1 ELEKTRISCHE KOOKPLAAT
2 Controlelampje WERKING ELEKTRISCHE KOOKPLAAT
3 Knoppen voor het regelen van de ELEKTRISCHE KOOKPLAAT

• ELEKTRISCHE PLATEN kunnen verschillende diameters en vermogen hebben: "normaal" of "snel", dit laatste type platen herkent u door de aanwezigheid van een rode stip in het midden.
• Controlelampje WERKING ELEKTRISCHE PLAAT: gaat aan als de knop niet op de stand 'uit' staat.
• Knoppen van de ELEKTRISCHE KOOKPLAAT voor het regelen van de vlam of van het vermogen.

RS

Описание изделия

Общии вид

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.
! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

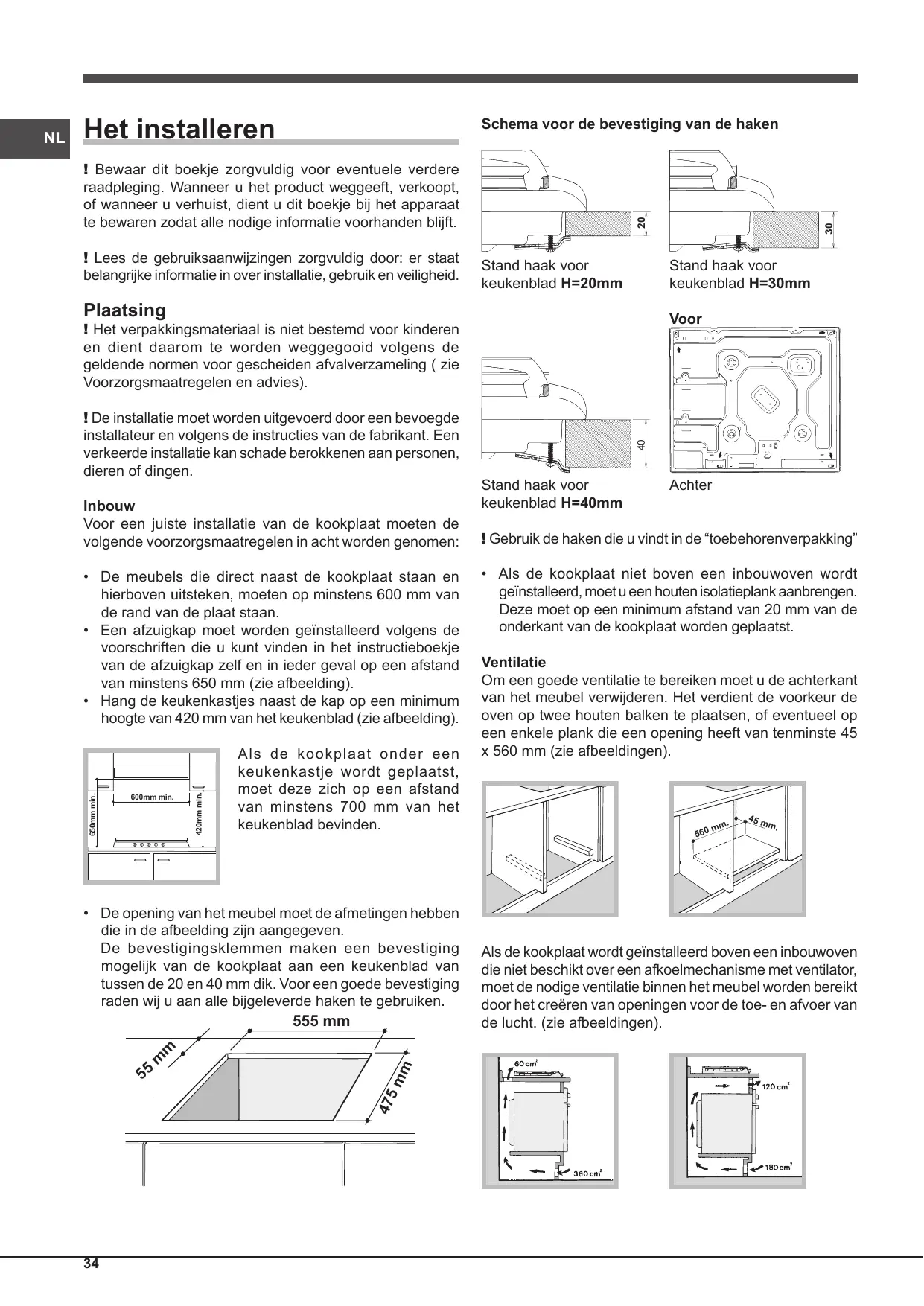

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.
• Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zelf en in ieder geval op een afstand van minstens 650 mm (zie afbeelding).
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden.

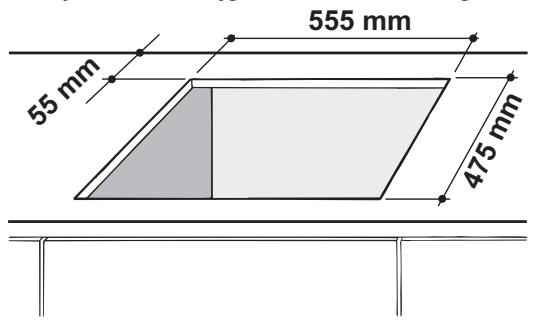

- De opening van het meubel moet de afmetingen hebben die in de afbeelding zijn aangegeven. De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

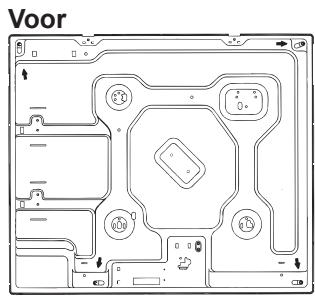

Schema voor de bevestiging van de haken

Stand haak voor keukenblad H=20mm

Stand haak voor keukenblad H=30mm

Stand haak voor keukenblad H=40mm

Achter

! Gebruik de haken die u vindt in de "toebehorenverpakking"

- Als de kookplaat niet boven een inbouwoven wordt geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

Als de kookplaat wordt geïnstalleerd boven een inbouwoven die niet beschikt over een afkoelmechanisme met ventilator, moet de nodige ventilatie binnen het meubel worden bereikt door het creëren van openingen voor de toe- en afvoer van de lucht. (zie afbeeldingen).

Elektrische aansluiting

De elektrische kookplaten zijn niet voorzien van een voedingskabel aangezien deze moet worden aangepast aan het soort elektrische aansluiting dat wordt gebruikt (zie het volgende schema voor de aansluitingen). Voor het aanbrengen van de voedingskabel moet u als volgt te werk gaan:

• Open de aansluitdoos door de schroef "V" los te schroeven en open de deksel (zie afbeelding).
• Sluit de draden aan volgens het diagram in de afbeelding.
• Bevestig de voedingskabel in de kabelklem "F", sluit de deksel en bevestig hem met de schroef "V" (zie afbeelding).

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;

• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;

• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.
  ! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.
  ! De kabel mag niet worden gebogen of samengedrukt.
  ! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).
  ! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.
  ! Als het fornuis wordt geïnstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

TYPEPLAATJE
Elektrische aansluitingen	spanning 230V/400V 3N ~ 50/60Hz maximum vermogen 7000W
	Dit apparaat voldoet aan de volgende EU Richtlijnen:- 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen- 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen- 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.- 2012/19/EC en daaropvolgende wijzigingen.

Starten en gebruik

! Op iedere knop staat aangegeven waar de elektrische plaat zich precies bevindt.

U kunt de kookplaten regelen door de overeenkomstige knop met de klok mee of tegen de klok in te draaien, op 6 verschillende standen:

Positie	Normale of snelle plaat
0	Uit
1	Minimum sterkte
2 - 5	Middelsterkten
6	Maximum sterkte

In de paragraaf "Praktische aanwijzingen voor het gebruik" vindt u de verhoudingen tussen de posities en het gebruik waarvoor de kookplaten worden aangeraden.

Praktisch advies voor het gebruik van de elektrische kookplaten

Om warmteverlies en schade aan de kookplaten te vermijden kunt u het beste pannen gebruiken met een platte bodem en met een diameter die niet kleiner is dan die van de kookplaat.

Positie	Normale of snelle plaat
0	Uit.
1	Groenten en vis.
2	Aardappelen (gestoomd), soep, capucijners, bonen.
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium).
5	Braden (hard).
6	Bruin bakken of snel aan de kook brengen.

! Vóór het eerste gebruik moeten de kookplaten ongeveer 4 minuten lang op de maximale stand worden gezet, zonder pannen erop te plaatsen. Gedurende deze beginfase wordt de beschermlaag hard en bereikt hij zijn maximale weerstand.

Voorzorgsmaatregelen en

advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat niet blootsvoets aan of met natte handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.

• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.

• Laat de ventilatieopeningen en warmteafvoer vrij.

• Controleer altijd dat de knoppen in de stand “●”/“○” staan als de oven niet wordt gebruikt.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.
• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders of de elektrische platen nog warm zijn.
• Laat de elektrische plaat niet werken als er geen pannen op staan.
• Gebruik geen instabiele of vervormde pannen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
  • Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

• Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• De elektrische kookplaten moeten worden schoongemaakt met een vochtige doek en met een beetje olie worden ingesmeerd als ze nog lauw zijn.
• Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken altijd gelijk af.
